Турбонаддув в автомобиле: принцип работы

Функция турбины, настройка и ее дефекты

Функция турбокомпрессора заключается в том, чтобы увеличивать выходную мощность и крутящий момент двигателя. Благодаря турбине производители могут уменьшать количество рабочих цилиндров в двигателе без снижения мощности и крутящего момента.

Например, только трехцилиндровый 1,0 литровый турбомотор может выдавать мощность в 90 л.с. Добиться такой же производительности обычный бензиновый трехцилиндровый мотор без дорогостоящих модификаций не сможет ни один автопроизводитель.

Также 1,0 литровый турбированный трехцилиндровый двигатель имеет более низкий расход топлива и небольшой уровень выхлопных газов СО2.

Именно поэтому турбированные моторы стали очень распространенными в малолитражных бензиновых автомобилях за последние несколько лет.

Также все чаще стали выпускаться дизельные двигатели с двумя турбинами (Bi-Turbo), что позволяет производителям не только добиваться потрясающий мощности от дизельных автомобилей, но снижать уровень вредных веществ в выхлопе до рекордных значений.

В большинстве случаев работа современных турбокомпрессоров основана на тех же принципах, которые создал Швейцарский изобретатель Альфред Бучи. То есть большинство турбин в современных автомобилях работают от давления, образующего от выхлопных газах в камере сгорания двигателя.

Недавно также стали появляться турбины, которые могут работать, как от электричества, так и традиционно от газа, поступающего из выхлопной системы. Благодаря этому инженеры добились максимальной мощности и крутящего момента при небольших оборотах двигателя. Например, подобная турбо технология используется в дизельном 4,0 литровом моторе Audi V8 TDI, который устанавливается на кроссовер SQ7.

Принцип строения

Нужно отметить, что сейчас некоторые немецкие производители имеют в строении своих моторов такие нагнетатели. И ставятся они как вы поняли, в системе забора воздуха. Первыми применили такие нагнетатели компании Mercedes, BMW и AUDI.

Принцип здесь прост – ставится мощный «вентилятор», который создает давление примерно от 0,5 атмосферы (а возможно и более). Запитан от электро системы автомобиля, он нагнетает в двигатель дополнительный кислород необходимый для увеличения мощности. С настройками подачи топлива, можно добиться существенного прироста – около 20 – 30 %.

Электро турбину стоит настраивать и на определенные обороты, например на холостых она должна работать медленнее, а на высоких оборотах соответственно быстрее. Получается чуть ли не идеальная система! Но в чем же подвох, где минусы? И знаете, они есть.

Увеличение мощности двигателя: опасность, охлаждение

Основное условие правильной работы нагнетателя – грамотное охлаждение. Чаще всего можно встретить масляное и комплексное охлаждение (антифриз + масло).

Первый способ появился вместе с понятием турбонаддува. Однако физико-химические свойства материала очень быстро поглощали температуру, провоцируя кипение. В результате происходит коксование, и проводящие каналы быстро забиваются.

Несмотря на то, что такая турбина проста по конструкции и сравнительно дешевая, требовательность к качеству маслу существенно возрастает. При несвоевременной замене или низком качестве смазывающего вещества сразу же проявятся все неисправности масляной системы.

При комплексном охлаждении устанавливается отдельный масляный контур и система с антифризом. Это значительно улучшает качество работы турбины, но усложняет ее конструкцию.

Масло, как и в первом случае, служит для охлаждения и смазки элементов нагнетателя, а антифриз предотвращает перегрев масла и подается из общей цепи охлаждения мотора.

Дополнительным элементом системы охлаждения является интеркулер. После некоторого времени непрерывной работы, турбина начинает нагонять горячий воздух. Как известно, чем выше температура воздуха, тем меньше в нем содержания кислорода. Чтобы не снижать из-за этого производительность турбонаддува, в конструкцию начали интегрировать вспомогательный охладитель – интеркулер.

Прежде чем заниматься выбором и установкой турбонагнетателя лучше ознакомиться с принципом ее работы наглядно:

Тюнинг автомобиля при помощи центробежного нагнетателя – распространенный способ увеличить мощность двигателя. На сегодняшний день автомобильные производители преодолели массу проблем на пути к безопасному повышению КПД мотора – турбина работает постоянно и наиболее эффективно при определенном значении оборотов. Специалисты всячески дополняют конструкцию турбины для достижения максимально продуктивного результата.

Как устроен дизельный двигатель

Основным отличием конструкции дизеля от бензиновых моторов является наличие топливного насоса высокого давления, дизельных форсунок и отсутствие свечей зажигания.

Общее устройство этих двух разновидностей силового агрегата не различается. И в том, и в другом имеются коленчатый вал, шатуны, поршни. При этом у дизельного мотора все элементы усилены, так как нагрузки на них более высокие.

При этом дизель легче заводится. Свечи зажигания в бензиновых моторах применяются для воспламенения топливовоздушной смеси в процессе работы двигателя.

Систему впрыска на дизелях делают прямой, когда топливо поступает непосредственно в камеру, или непрямой, когда воспламенение происходит в предкамере (вихревая камера, фор-камера). Это небольшая полость над камерой сгорания, с одним или несколькими отверстиями, через которые туда поступает воздух.

Такая система способствует лучшему смесеобразованию, равномерному нарастанию давления в цилиндрах. Зачастую именно в вихревых камерах применяются калильные свечи, призванные облегчить холодный пуск. При повороте замка зажигания, автоматически запускается процесс нагрева свечей.

Устройство газовой турбины и компрессора газотурбинной установки

Рис. Простейшая турбина

Газовая турбина представляет собой тепловой двигатель, в котором потенциальная энергия газа преобразуется в механическую энергию.

Продольный разрез простейшей газовой турбины показан на рисунке. На вал насажен диск 2, в котором укреплены рабочие лопатки 4. Вал с диском и лопатками в сборе называют ротором. Ротор турбины расположен внутри корпуса 5 и опирается на подшипники скольжения 6. Газ поступает к ротору турбины через сопла, образованные сопловыми лопатками 3. Сопла предназначены для преобразования потенциальной энергии газа в кинетическую. Внутри сопла давление газа уменьшается, а его скорость увеличивается. Перегородки, разделяющие сопла, называют сопловыми лопатками, а все сопловые лопатки, расположенные на одной окружности, — сопловой решеткой.

После сопловой решетки газ поступает к рабочим лопаткам. Промежутки между рабочими лопатками называют рабочими каналами, а все рабочие лопатки на диске — рабочей решеткой. Сопловую решетку и расположенную за ней по ходу газа рабочую решетку называют степенью. Рабочие лопатки изготовлены так, что каналы между ними имеют определенную форму. За счет изменения количества движения газа в рабочих каналах часть его энергии преобразуется в механическую, заставляя вращаться ротор. Ротор соединяется с потребителем механической энергии, которым на электрических станциях является электрический генератор, а на газоперекачивающих – нагнетатель газа.

Поступает газ в турбину через входной патрубок 9, а уходит из нее отработавший газ через выхлопной патрубок 8. Корпус турбины состоит из входного и выхлопного патрубков и той части, где расположены сопловые и рабочие лопатки. Таким образом корпус отделяет газ повышенного давления от окружающей среды. Однако в местах выхода ротора из корпуса имеются зазоры, и чтобы предотвратить утечку газа, в корпусе устанавливают уплотнения 7. Корпус турбины внутри или снаружи обязательно покрывают теплоизоляцией.

Компрессор служит для сжатия газа (воздуха) и повышения его энергии и температуры. При малых степенях сжатия в ГТУ в основном используют осевые компрессоры.

Простейший одноступенчатый компрессор состоит из тех же элементов, что и простейшая турбина. Так же как и турбина, компрессор имеет ротор состоящий из вала 1, диска 2 и рабочих лопаток 4. На внутренней поверхности корпуса компрессора располагаются направляющие лопатки 3. Решетку направляющих лопаток и следующую за ней рабочую решетку называют ступенью компрессора.

Воздух засасывается в компрессор через входной патрубок 9. Каналы между направляющими и рабочими лопатками имеют такую форму, что скорость воздуха в них уменьшается, а давление растет. Чтобы производилась работа сжатия воздуха, от турбины отбирается значительная часть мощности, необходимой для вращения ротора компрессора.

Выхлопной патрубок 8 (диффузор) служит для вывода воздуха из компрессора. Давление воздуха за диффузором значительно выше, чем во входном патрубке, и является наибольшим давлением в ГТУ.

Корпус компрессора состоит из входного патрубка, цилиндрической части, в которой расположены направляющие лопатки, и диффузора. Так же как в турбине, в местах выхода ротора из корпуса компрессора располагаются уплотнения 7. Турбины и компрессоры, имеющие одну ступень, называют одноступенчатыми. Турбины и компрессоры большой мощности с одной ступенью сконструировать обычно не удается. В этом случае на роторе приходится располагать несколько ступеней одну за другой. Такие турбины и компрессоры называют многоступенчатыми.

Плюсы и минусы турбированного двигателя

Теперь, когда новички познакомились с основами работы турбины (ее также называют «улиткой» за визуальное сходство входной части турбины с панцирем моллюска), можно приступать к рассмотрению двух основных преимуществ турбированного двигателя – большая выходная мощность и повышенная топливная эффективность.

Поскольку турбонагнетатель позволяет небольшому двигателю производить больше мощности, разработчики могут использовать силовые агрегаты меньшего объема.

Меньший по объему двигатель, как правило, потребляет меньше топлива, чем более объемный мотор (данный постулат сейчас активно подвергается сомнениям, особенно ввиду множественных скандалов, связанных с занижением экономичности и экологичности), что способствует некоторой экономии топлива на определенных режимах работы агрегата (обычно это неспешная работа мотора на низких оборотах в городских условиях).

Двигатели с турбинами, нагнетая больше обогащенного кислородом воздуха внутрь цилиндров, улучшают сгораемость горючей смеси, уменьшая объем количества выбрасываемых вредных отходов. По этим причинам двигатель с турбонаддувом может быть более эффективным, чем атмосферный двигатель (без установленной турбины) при аккуратном движении.

Однако эффективность и экологичность турбированного двигателя может быстро упасть, если вы начнете агрессивно ездить. Почему это неминуемо произойдет? И здесь все достаточно банально. Для того чтобы двигатель работал правильно и не выходил из строя, он должен достичь надлежащего соотношения топливовоздушной смеси, миксующейся в камере сгорания (как правило, это происходит в камере сгорания). Турбина же будет доставлять больше кислорода в двигатель, особенно при условии полного нажатия на педаль газа: «тапок в пол», поэтому, во-первых, двигатель начнет сжигать больше топлива при таком сценарии.

Работа турбонагнетателей также увеличивает давление в двигателе вашего автомобиля. При работе мотора с высоким давлением вы рискуете столкнуться с «предварительным зажиганием» – так называется несанкционированное воспламенение топлива до того момента, как свечи зажигания должны дать искру и воспламенить его. Для проявления этого явления достаточно мощно ускориться на турбированном автомобиле. Давление внутри цилиндров подскочит, что увеличит шансы на преждевременное зажигание топливовоздушной смеси.

Современные двигатели оснащены датчиком детонации и программным обеспечением, которые помогают предотвратить предварительное воспламенение, обнаруживая его и распыляя дополнительное топливо в камеру, способствуя дальнейшему увеличению расхода топлива.

По этой причине многие современные турбированные двигатели также будут рассчитаны на работу на премиальном бензине. Топливо с более высоким октановым числом имеет меньше шансов к детонации, что делает его идеальным для небольших турбомоторов с высокой степенью сжатия.

Вы можете выяснить, какой бензин подходит для вашего автомобиля, в руководстве пользователя. Но если это современный турбированный двигатель, есть хороший шанс, что он использует 95 или 98 бензины.

В то время как многие современные двигатели довольно надежны, турбированные двигатели поставляются с рядом дополнительных компонентов на пути к самому турбокомпрессору: интеркулера и всех трубопроводов, необходимых для доставки сжатого охлажденного воздуха в двигатель. Это может сделать ремонт двигателя или его обслуживание дороже по сравнению с традиционным атмосферным мотором.

В плане надежности все зависит от транспортного средства. Надежнее всего изучить рейтинги надежности и затраты на ремонт приглянувшегося турбированного автомобиля, поскольку эти цифры варьируются от модели к модели. В целом вам больше не нужно беспокоиться о том, что автомобиль с турбонаддувом ненадежен – технология прошла долгий путь с 1980-х годов.

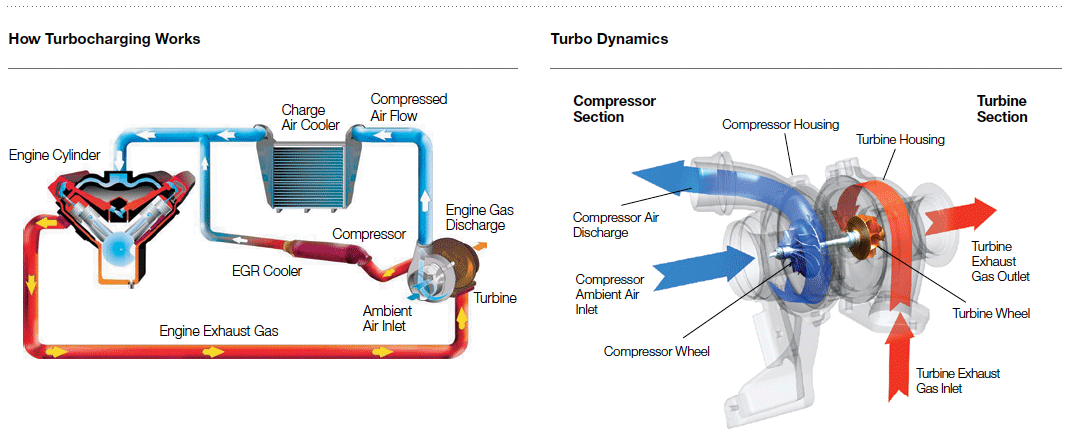

Принцип работы турбины. Как работает турбонаддув в автомобиле

Для более ясного представления о том, как работает турбина в автомобиле, прежде всего необходимо ознакомится с принципом работы двигателя внутреннего сгорания. Сегодня, основная масса грузовых и легковых автомобилей оснащаются 4-х тактными силовыми агрегатами, работа которых контролируется впускными и выпускными клапанами.

Каждый из рабочих циклов такого двигателя состоит из 4 тактов, при которых коленвал делает 2 полных оборота

Впуск — при этом такте осуществляется движение поршня вниз, при этом в камеру сгорания поступает смесь топлива и воздуха (если это бензиновый двигатель) или только воздуха в случае если это дизельный агрегат.

Компрессия — при этом такте происходит сжатие горючей смеси.

Расширение — на этом этапе происходит воспламенение горючей смеси при помощи искры, вырабатываемой свечами. В случае с дизельным двигателем, воспламенение осуществляется произвольно под действием высокого давления впрыска.

Выпуск — поршень двигается вверх, при этом освобождаются выхлопные газы.

Такой принцип работы двигателя определяет следующие способы повышения его эффективности:

— Установка турбонаддува — Увеличение рабочего объёма двигателя — Увеличение числа оборотов коленчатого вала двигателя

Увеличение рабочего объёма двигателя

Увеличение объёма двигателя возможно двумя путями: либо увеличением объема камер сгорания, либо — увеличением количества цилиндров в силовом агрегате. Однако такой способ повышения мощности не совсем оправдан, так как имеет ряд недостатков, среди которых: повышенный расход топлива.

Увеличение числа оборотов коленчатого вала двигателя

Еще один возможный способ повышения производительности двигателя заключается в увеличении числа оборотов коленчатого вала. Это достигается путем увеличения количества ходов поршня за единицу времени.

Но использование такого способа имеет жесткие ограничения, которые обусловлены техническими возможностями двигателя.

Кроме этого, такая модернизация приводит к падению эффективности работы силового агрегата из-за потерь при впуске и других операциях.

Турбонаддув

Это дает возможность поступлению большего количества воздуха в цилиндр, благодаря чему появляется возможность сжигания большего объема топлива.

При использовании такой технологии, мощность двигателя возрастает по отношению к количеству потребляемого топлива и объему двигателя.

Охлаждение воздуха

В процессе компрессии воздух может нагреваться вплоть до 180 С. Однако воздух имеет свойство увеличения плотности при охлаждении, что дает возможность значительно увеличить объем воздуха, попадающего в цилиндр. Кроме этого, увеличение плотности воздуха существенно снижает расход топлива и количество выбросов продуктов сгорания.

Также существует два разных типа турбонаддува: турбокомпрессор, основанный на использовании энергии выхлопных газов и турбонагнетатель с механическим приводом.

Турбонагнетатель с механическим приводом

В случае использования такого типа компрессии, воздух сжимается благодаря специальному компрессору, который работает от привода двигателя. Но такой метод имеет один большой недостаток.

Все дело в том, что при использовании механического турбокомпрессора часть мощность двигателя уходит на обеспечение работы самого компрессора, по этому двигатель, оборудован таким нагнетателем, имеет больший расход топлива чем обычный двигатель такой же мощности.

Турбокомпрессор основанный на использовании энергии выхлопных газов

Такой метод основан на использовании энергии выхлопных газов, которая направлена на привод турбины. При использовании такого способа отсутствует механическое соединение с двигателем, благодаря чему потери мощности не происходит.

Основные преимущества двигателей с турбонаддувом

1) Турбодвигатель имеет меньшее показатели по расходу топлива нежели двигатель без турбины той же мощности и при прочих равных условиях.

2) Силовой агрегат с с турбонаддувом имеет заметно лучшие показатели соотношения веса двигателя к развиваемой им мощности.

3) Использование турбокомпрессора открывает новые возможности по оптимизации других параметров и характеристик двигателя, а также улучшения крутящего момента, что позволит избежать очень часто переключения передач при езде в пробках или гористой местности.

4) Турбодвигатели работают тише чем агрегаты такой же мощности без турбонаддува.

что это такое, зачем нужен, как устроен и как работает турбонагнетатель

Турбонаддув довольно широко используется на ДВС, работающих как на бензине так и на дизтопливе. При этом использование системы турбонаддува на дизелях считается более выгодным благодаря высокому показателю сжатия ДВС и малой частоте оборотов коленвала.

В бензиновых двигателях высока вероятность возникновения детонирующего эффекта вследствие значительного увеличения количества оборотов двигателя и высокого температурного режима газов при сгорании топлива (до 1000 °C, у дизеля лишь 600 °C).

Устройство системы турбонаддува

• воздушный заборник и фильтр;
• дроссельная заслонка;
• турбинный компрессор;
• интеркулер;
• коллектор впускной;
• соединительные патрубки;
• напорные шланги

Турбинный компрессор (нагнетатель)

Турбинное колесо используется для переработки энергии, выделяемой отработанными газами. Колесо и его корпус изготавливаются из высокопрочных и жароустойчивых материалов — стальных и керамических сплавов.

Компрессорное кольцо применяется для всасывания воздушной массы, с дальнейшим ее сжатием и нагнетанием в цилиндры ДВС.

Кольца турбокомпрессора установлены на роторном валу, который совершает вращательные движения в плавающих подшипниках. Для более эффективной работы подшипники постоянно смазываются маслом, которое поступает по канальцам, расположенным в подшипниковом корпусе.

Регулятор давления наддува

Перепускной клапан может быть оснащен приводом электрического или пневматического типа. Активация клапана происходит вследствие приема сигналов от датчика давления.

Предохранительный клапан

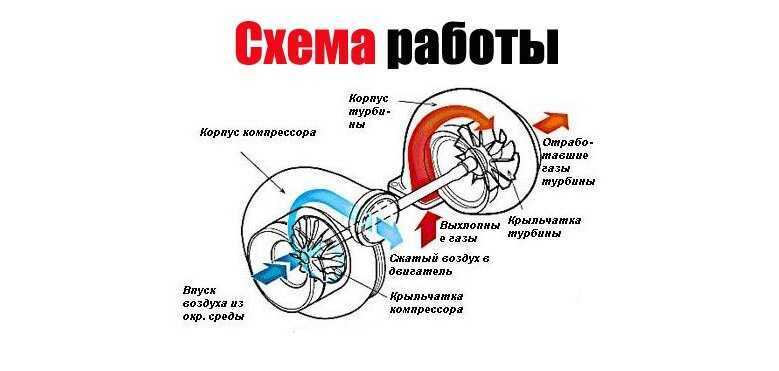

Принцип действия турбонаддува

Очевидно, что хотя турбонаддув механически никак не связан с коленвалом двигателя, однако его работа и ее эффективность находится в прямой зависимости от скорости вращения коленчатого вала. Чем выше обороты двигателя, тем эффективнее работает турбонаддув.

Несмотря на свою практичность и эффективность, система турбонаддува имеет некоторые недостатки. Ключевым из них является появление турбоям — задержка в увеличении мощности ДВС.

Подобное явление проявляется вследствие инерционности системы — задержки в увеличении давления наддува при достаточно резком нажатии на газ, что может привести к разрыву между требуемой мощностью двигателя и производительностью турбины.

• Использование системы с двумя (и более) турбокомпрессорами. Турбины могут устанавливаться параллельно — это допускается на двигателях V-образного типа. При этом каждая турбина устанавливается на свой ряд цилиндров. Идея данного метода в том, что две турбины меньшего размера обладают более низкой инерционностью, чем одна большая турбина. Турбины так же могут устанавливаться и последовательно, причем их может быть от двух до четырех (Bugatti). Увеличение производительности и максимальная эффективность турбонаддува в этом случае достигаются за счет того, что при разных оборотах двигателя используется свой турбокомпрессор.
• Использование турбины с изменяемой геометрией. Подобный метод обеспечивает более рациональное использование энергии отработанных газов за счет изменения площади сечения входного канала турбины. Данный метод весьма часто используется на дизельных двигателях, например всем известная система TDI от Volkswagen.

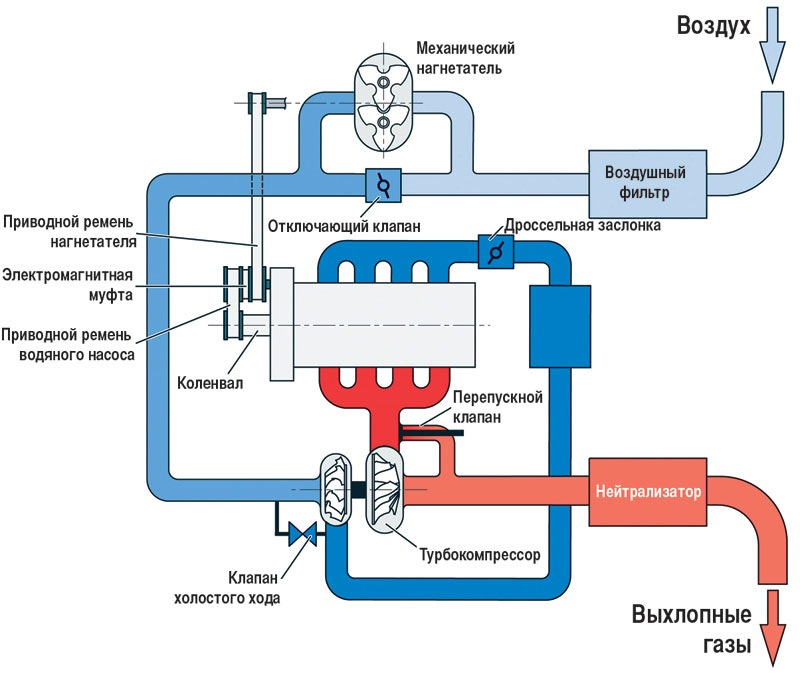

• Использование комбинированного типа турбонаддува. Данный метод позволяет применять симбиоз двух систем — механического и турбинного наддува. Механический наддув эффективен на малых оборотах коленвала, при которых сжатие воздуха обеспечивается нагнетателем механического типа. Турбонаддув применяется при высоких оборотах коленвала, где функцию нагнетания воздуха берет на себя турбинный компрессор. Наиболее распространенной системой комбинированного наддува является наддув двигателя TSI от Volkswagen.

Устройство и принцип работы турбокомпрессора

Турбокомпрессор (турбина) — механизм, применяемый в автомобилях для принудительного нагнетания воздуха в цилиндры двигателя внутреннего сгорания. При этом привод турбины осуществляется исключительно за счет действия отработавших газов (выхлопа). Применение турбокомпрессора позволяет существенно увеличить мощность двигателя (примерно на 40%), сохраняя компактными его габаритные размеры и низкий уровень расхода топлива.

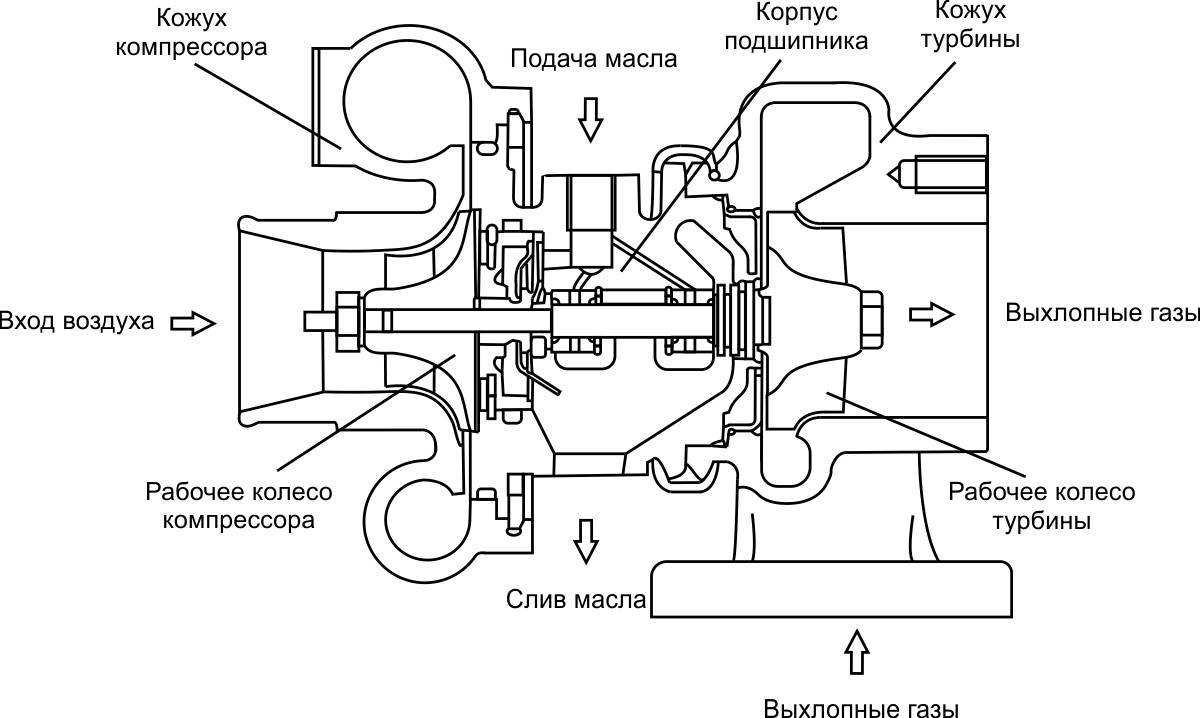

Конструкция и принцип работы турбины

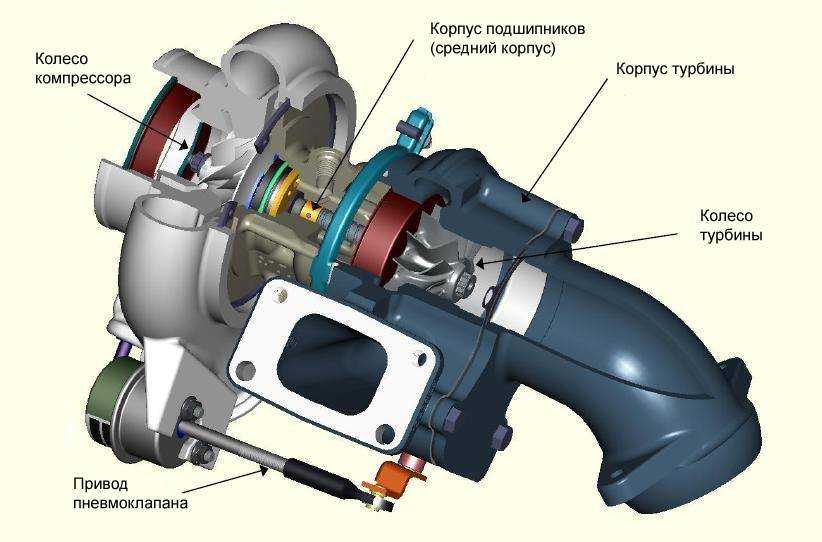

Устройство турбокомпрессора

Классический турбокомпрессор состоит из следующих элементов:

1. Корпус. Выполняется из жаропрочных материалов (стали). Он имеет форму улитки с двумя разнонаправленными патрубками, оснащенными фланцами для крепления в системе турбонаддува.
2. Турбинное колесо. Преобразует энергию отработавших газов во вращение вала, на котором оно жестко зафиксировано. Изготавливается из жаропрочных материалов (железо-никелевый сплав).
3. Компрессорное колесо. Воспринимает вращение от турбинного колеса и нагнетает воздух в цилиндры двигателя. Колесо компрессора зачастую изготавливают из алюминия, что снижает потери энергии. Температурный режим на этом участке близок к нормальным условиям, и применение жаропрочных материалов не требуется.
4. Вал турбины (ось) — соединяет турбинное и компрессорное колеса.
5. Подшипники скольжения, или шарикоподшипники. Необходимы для крепления вала в корпусе. В конструкции может быть предусмотрен один или два подшипника. Смазка последних осуществляется общей системой смазки двигателя.
6. Перепускной клапан — предназначен для управления потоком отработавших газов, воздействующим на колесо турбины. Это позволяет управлять мощностью наддува. Клапан оснащен пневматическим приводом. Его положение регулируется ЭБУ двигателя, получающим соответствующий сигнал от датчика скорости.

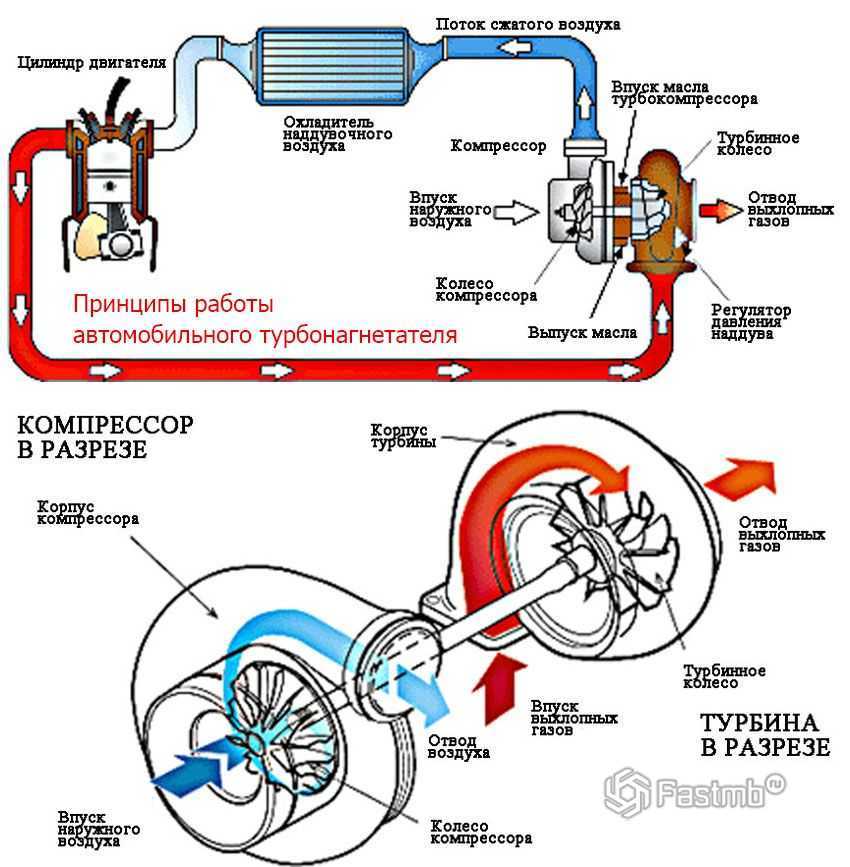

Принцип работы турбокомпрессора

Основной принцип работы турбины на бензиновом и дизельном двигателях заключается в следующем:

• Отработавшие газы направляются в корпус турбокомпрессора, где воздействуют на лопатки турбинного колеса.
• Колесо турбины начинает вращаться и разгоняться. Скорость вращения турбины при высоких оборотах может достигать до 250 000 оборотов в минуту.
• Пройдя через колесо турбины, отработавшие газы отводятся в систему выпуска.
• Компрессорное колесо синхронно вращается (поскольку находится на одном валу с турбинным) и направляет поток сжатого воздуха в интеркулер и далее во впускной коллектор двигателя.

Особенности эксплуатации турбин

В сравнении с механическим нагнетателем, работающим от привода коленчатого вала, достоинствами турбины является то, что она не отнимает мощность у двигателя, а использует энергию побочных продуктов его работы. Она дешевле в изготовлении и экономичнее в эксплуатации.

Хотя технически устройство турбины дизельного двигателя практически не отличается от систем для бензиновых моторов, на дизеле она встречается чаще. Основная особенность заключается в режимах работы. Так для дизеля могут применяться менее жаропрочные материалы, поскольку температура отработавших газов в среднем составляет от 700 °С в дизельных двигателях и от 1000°С в бензиновых моторах. Это значит, что устанавливать дизельную турбину на бензиновый двигатель нельзя.

С другой стороны, для этих систем характерны и разные уровни давления наддува. При этом стоит учитывать, что производительность турбины зависит от ее геометрических размеров. Давление нагнетаемого в цилиндры воздуха складывается из двух частей: 1 атмосфера давления окружающей среды плюс избыточное, создаваемое турбокомпрессором. Оно может варьироваться от 0,4 до 2,2 и более атмосфер. Если учесть, что принцип работы турбины на дизельном двигателе предусматривает поступление большего объема выхлопных газов, конструкция для бензинового мотора также не может устанавливаться на дизелях.
