Когда целесообразно делать геометрию (сход-развал)?

Преимущества 3D регулировочных стендов

Подавляющее большинство СТО для корректировки углов установки колес используют 3D регулировочные стенды. Оборудование такого типа характеризуется высокой точностью и позволяет в реальном времени отображать изменение схождения, развала и кастера. Также большинство стендов имеют встроенную базу данных с информацией о регламентированных заводом-изготовителем углах установки колес. Все эти факторы делают регулировку развал-схождения в домашних условиях нецелесообразной, хоть и возможной. В Сети вы можете найти массу инструкций, как делать развал-схождение после замены резины или ремонта ходовой части. Опытный мастер перед началом регулировки обязательно осматривает подвеску на предмет дефектных сайлентблоков, амортизаторов, рулевых тяг, наконечников, проверяет люфт рулевой рейки. В случае серьезной неисправности развал-схождение не регулируется, так как неисправная подвеска автомобиля ведет себя непредсказуемо. Из-за этого даже после правильной установки углов на стенде автомобиль может тянуть влево/вправо.

В каких случаях делать не обязательно?

Есть много случаев когда не нужно делать развал схождение, ну например делали его полгода назад – летом пришла зима и при смене летней на зимнюю резину (или наоборот) вас посещают такие мысли. Сейчас я перечислю, когда делать не нужно. ИТАК:

При замене резины

Резина это просто колеса, они практически никак не влияют на этот параметр, то есть, если сказать грубо – это не часть подвески, а просто навесные элементы. Если у вас из-за колес тянет автомобиль, тогда скорее всего у них не равномерный износ, нужно смотреть именно их.

При замене стоек амортизаторов и стабилизаторов

Стойки амортизатора хоть и являются частью передней подвески, причем одной из основных ее частей. Однако на «рулежку» практически никак не влияют, они не затрагивают рулевые тяги, шаровые опоры и т.д. — при замене амортизатора, раскручивать их не рекомендуется вообще. Это касается как автомобиля с переднем приводом (стойки Макферсон), так и машин с задним приводом наших ВАЗ. Просто снимаем стойку, в переднем приводе три болта сверху и два снизу и вытаскиваем ее – устанавливаем новую и катаемся дальше.

Со стабилизаторами такая же тема, они вообще мало влияют на развал-схождение колес. Это вообще косточки которые просто «собирают» подвеску в кучу, заставляя ее работать сбалансировано и равнозначно. Меняются за полчаса, своими руками, после них ничего делать не нужно.

Когда надо делать развал схождение на машине

Многие производители рекомендуют сразу после покупки автомобиля или при первом ТО проверить сход-развал, т.к. есть вероятность отклонения углов, что приведет к скорейшему и неравномерному износу резины, её просто «сожрёт».

Изначально это будет незаметно, или вообще может «сожрать» одну сторону резина или даже только одну сторону одного колеса, а если еще это еще и внутренняя сторона колеса, то тут износ замечается слишком поздно, когда уже поздно что-то исправлять.

Нет, даже на таких колесах ездить можно, но проблему надо решать, а не менять колеса на новые. В таких ситуациях виноват развал или схождение или и то, и другое, в зависимости от конструкции подвески автомобиля.

Так вот на шиномонтаже мастер меняя колеса или резину может так невзначай «рекомендовать» проверить и отрегулировать сход-развал.

Вы думаете, что какой хороший мастер, особенно, если он «на глаз» определяет износ колес. Вы смотрите и не видите, но мастер все видит.

Все дело в том, что, возможно, мастер порекомендует проверенный автосервис, где если все хорошо, то могут взять как за полноценную работу. А на самом деле, только приборы повесили на колеса.

Скажу одно, что:

Поэтому, если на предыдущих колесах у вас было все в порядке, то и лезть туда не нужно, если только для профилактики.

Когда у меня был Volkswagen Golf 3, то у меня было 2 комплекта колес (одни на литье с летом, другие на штамповке с зимой).

Так вот переобуваясь весной и осенью я ничего не проверял и резина изнашивалась равномерно, что штамповка R14, что литье R15.

На что влияет развал-схождение?

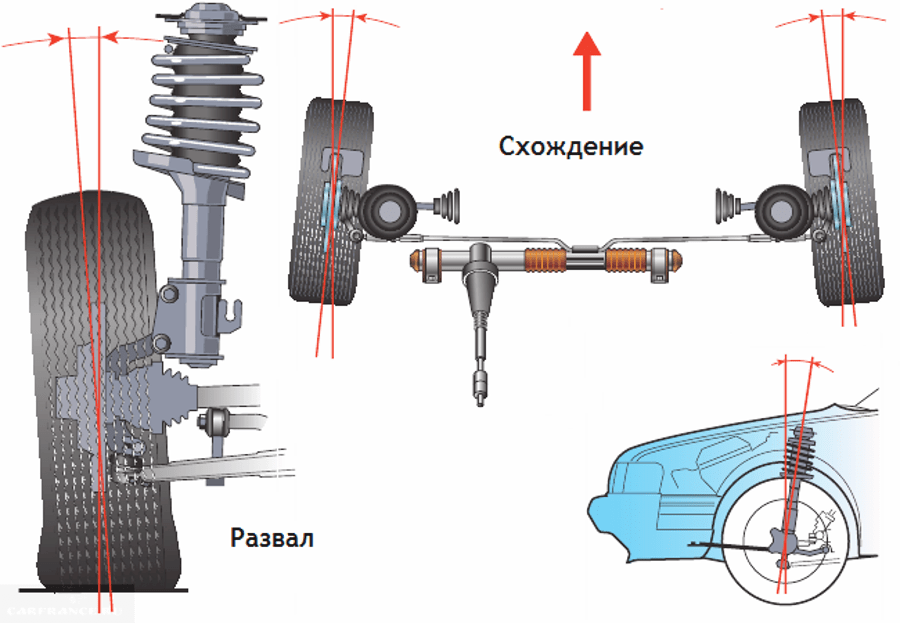

Три основные характеристики угла установки колес:

1. Развал – это угол наклона колес в перпендикулярной плоскости по отношению к дорожному полотну. Если верхняя часть колеса направлена наружу колесной арки, развал положительный, в обратном случае – отрицательный;
2. Схождение – угол установки колес одной оси относительно друг друга в параллельной к дорожному полотну плоскости. Если проложенные условно через плоскости вращения колес оси пересекаются перед носовой частью, схождение считается положительным, а если позади кормовой части, то отрицательным;
3. Угол продольного наклона (кастер) – это угол между осью поворота колеса и вертикалью, условно проложенной через центр ступицы. Если ось поворота находится ближе к кормовой части авто – кастер положительный, а если направлена к носовой части, то отрицательный.

При прямолинейном движении с постоянной скоростью автомобиль наиболее устойчив при нулевом кастере, схождении и развале. Но при повороте в таком случае из-за подвижности и эластичности элементов подвески колесо будет подламываться. Большая часть нагрузки будет перенесена на противоположную к повороту часть покрышки в пятне контакта с дорожным полотном, из-за чего уменьшается коэффициент сцепления. Поэтому на современных авто колеса устанавливают с небольшим отрицательным развалом.

На автомобилях с задними ведущими колесами в процессе разгона на переднюю ось действует сила, пытающаяся вывернуть колеса наружу относительно оси прямолинейного движения. Поэтому с завода конструкторами рассчитывается небольшой положительный угол схождения колес передней оси.

На переднеприводных автомобилях углы установки ведущей оси имеют небольшое отрицательное схождение, поскольку на покрышки воздействует сила тяга, совпадающая с направлением движения.

Кастер необходим для динамической стабилизации автомобиля и самоцентрирования поворачиваемой оси. Чем положительней кастер, тем больше на колеса воздействует возвратная сила, стремящаяся вернуть поворотную ось в исходное положение. Также позитивный кастер влияет на динамический развал, обеспечивая большее сцепление колес с дорожным полотном при вывороте руля, увеличивает управляемость при движении накатом и при входе в поворот на торможении.

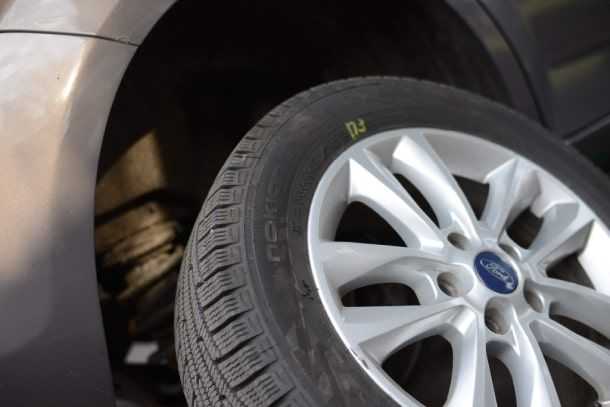

Нужно ли делать развал-схождение после замены летней резины на зимнюю

Если меняется изношенная летняя резина на новую зимнюю, выполнить процедуру рекомендуется. Разная высота протектора может сыграть на положении рычагов подвески, но незначительно. В этом случае, стоит ли ехать на СТО решает сам автолюбитель.

Обязательно ли делать развал при изменении типоразмера колес – да. Перестановка узкой резины вместо широкой и наоборот вызывает нарушение геометрии подвески, что впоследствии выступает причиной увода машины в сторону или подъедания ската. При этом, процедура рекомендуется даже если ее недавно делали.

Если же изменения параметров колеса нет, на развал надо ехать только в качестве планового осмотра. О том, как детально выглядит развал-схождение можно посмотреть на фото.

Периодичность регулировки

1. После сезонной смены покрышек. Развал-схождение обязательно нужно делать, если на автомобиль устанавливают шины или диски иной размерности. Вылет колеса ступицы, высота и ширина профиля резины влияют на расстояние между пятном контакта покрышки и осью поворота колеса («плечо обката»), что тянет за собой изменение углов установки колес. Если при сезонной переобувке размерность шин и диски остаются прежними, в большинстве случаев достаточно «обкатать» автомобиль на регулировочном стенде, чтобы проверить сход-развал, величину кастера. Стоит учитывать тот факт, что за пройденное после предыдущей смены покрышек расстояние увеличился износ отдельных элементов подвески и рулевого управления. Необходимость регулировки в таком случае обусловлена не столько фактом перехода на зимние/летние шины, сколько возможными изменениями в геометрии подвески автомобиля. Поэтому многие рекомендуют делать сход-развал 2 раза в год, совмещая процедуру с сезонной сменой резины.
2. После разборки отдельных элементов подвески. Развал-схождение необходимо заново регулировать после замены сайлентблоков, шаровых опор, амортизационных стоек или их опор. Даже если старые детали после демонтажа устанавливают обратно, велика вероятность их взаимного смещения и изменения плеча обката.
3. После ремонта или замены деталей рулевого управления: рулевых тяг, наконечников, рулевой рейки, втулки крепления рулевых тяг к рейке, рулевой машинки.
4. В случае увода автомобиля в одну из сторон, нестабильного поведения при прямолинейном движении, разгоне, торможении или движении в дуге.
5. После серьезного ДТП, потянувшего за собой деформацию силовой конструкции кузова, повреждение подрамника, деталей подвески автомобиля.

Машину тянет в сторону после смены резины: причины

Если после смены покрышек автомобиль начинает вести себя неадекватно – это последствие неверной настройки элементов ходовой части машины. Обычно причиной того, что транспорт тянет в бок после замены скатов, является один из указанных факторов.

1. Неправильное давление. Во время монтажа новых шин автолюбители часто забывают о необходимости проверки накачки резины. Если автомобиль стал криво ехать, может быть спущена одна из шин.
2. Некорректно установлена резина. У каждого ската есть внутренняя и внешняя сторона. Для направленных моделей имеется четкий указатель. Если на одной оси колеса стоят по-разному – будет тянуть руль.
3. Неравномерный износ. С правой стороны имеется хорошая версия, слева стоит «убитый» скат, естественно автомобиль потянет вбок.
4. Проблемы с тормозным механизмом. При замене колес можно случайно нарушить тормозную магистраль, что приведет к подклиниванию части.
5. Сбитый сход-развал. Старая шина могла притереться и не реагировать на нарушение сносности.

После замены резины машину тянет вправо, когда отпускаешь руль: что делать

При уводе руля вправо после замены покрышек необходимо проверить первичные причины.

1. Правильность накачки – должно быть одинаковое давление по кругу.
2. Корректность установки шин. Некоторые мастера могут перепутать колеса местами во время монтажа.
3. Тормозная система. Подклинивающий суппорт блокирует диск, что приводит к уводу.
4. Неравномерный износ скатов. Нудно померить штангенциркулем глубину протектора – должно быть одинаково.
5. Соосность колес. Сбитые тяги могут стать причиной увода автомобиля.

Что делать, если руль тянет влево после смены резины

Исправить положение, когда машина уходит влево после смены покрышек можно так же, как и при сносе вправо. При этом если ничего не скрипит, глубоко в подвеску можно не залазить, обычно проблема находится на поверхности.

Аналогично изучается давление, соосность, тормоза и корректность установки покрышек.

На что влияет развал-схождение?

Три основные характеристики угла установки колес:

1. Развал – это угол наклона колес в перпендикулярной плоскости по отношению к дорожному полотну. Если верхняя часть колеса направлена наружу колесной арки, развал положительный, в обратном случае – отрицательный;
2. Схождение – угол установки колес одной оси относительно друг друга в параллельной к дорожному полотну плоскости. Если проложенные условно через плоскости вращения колес оси пересекаются перед носовой частью, схождение считается положительным, а если позади кормовой части, то отрицательным;
3. Угол продольного наклона (кастер) – это угол между осью поворота колеса и вертикалью, условно проложенной через центр ступицы. Если ось поворота находится ближе к кормовой части авто – кастер положительный, а если направлена к носовой части, то отрицательный.

При прямолинейном движении с постоянной скоростью автомобиль наиболее устойчив при нулевом кастере, схождении и развале. Но при повороте в таком случае из-за подвижности и эластичности элементов подвески колесо будет подламываться. Большая часть нагрузки будет перенесена на противоположную к повороту часть покрышки в пятне контакта с дорожным полотном, из-за чего уменьшается коэффициент сцепления. Поэтому на современных авто колеса устанавливают с небольшим отрицательным развалом.

На автомобилях с задними ведущими колесами в процессе разгона на переднюю ось действует сила, пытающаяся вывернуть колеса наружу относительно оси прямолинейного движения. Поэтому с завода конструкторами рассчитывается небольшой положительный угол схождения колес передней оси.

На переднеприводных автомобилях углы установки ведущей оси имеют небольшое отрицательное схождение, поскольку на покрышки воздействует сила тяга, совпадающая с направлением движения.

Кастер необходим для динамической стабилизации автомобиля и самоцентрирования поворачиваемой оси. Чем положительней кастер, тем больше на колеса воздействует возвратная сила, стремящаяся вернуть поворотную ось в исходное положение. Также позитивный кастер влияет на динамический развал, обеспечивая большее сцепление колес с дорожным полотном при вывороте руля, увеличивает управляемость при движении накатом и при входе в поворот на торможении.

Принцип работы сайлентблоков

Сайлентблоки — это резинометаллические шарниры, являющиеся связующим элементом ходовой системы. Они гасят возникающие колебания, препятствуя их распространению, а также дают определенную степень свободы соединяемым между собой деталям. Это один из самых важных элементов подвески автомобиля, требующий замены в случае своей неисправности. Сайлентблок состоит из трех частей: двух металлических втулок и резиновой либо полиуретановой прокладки между ними.

Точные места крепления сайлентблоков и их количество выбираются в зависимости от конструкции конкретной модели автомобиля. Размещаются эти элементы на передней и задней осях. На передней оси сайлентблоки устанавливаются в местах, где рычаг соединяется со ступицей и с кузовом, а также в точках крепления стабилизатора поперечной устойчивости. На задней оси местами размещения сайлентблоков служат рычаги и точки крепления торсионной балки и амортизаторов. Помимо этого сайлентблоки могут соединять рулевую рейку с тягами, а также кузов с коробкой передач и двигателем.

Срок службы сайлентблоков обычно составляет 100 тысяч км пробега, однако в условиях плохих дорог этот ресурс может значительно сократиться. После этого сайлентблок нуждается в замене. При появлении посторонних шумов в ходовой части во время движения, при заметном ухудшении управляемости машины, а также в случае характерного износа шин и обнаружения люфта колес, скорее всего, придется прибегнуть к ремонту. В связи с этим у многих возникает вопрос: необходима ли регулировка сход-развала после ремонта? Попробуем разобраться в этом вопросе.

После снятия руля машину тянет в сторону

Если вы допустили ошибку при ремонте или замене рулевой колонки, снятии руля, замены рулевого шлейфа, автомобиль начинает тянуть в одну из сторон, рулевое колесо при прямолинейном движении стоит криво. Этому есть несколько причин:

• смещение вала рулевой рейки относительно шлицевой части карданного соединения рулевого вала. При отсоединении шлицевой части от вала обязательно нужно делать пометки, иначе при сборке ошибка даже в один шлиц приведет к тому, что при прямолинейном движении руль будет стоять криво;
• неправильная установка датчика угла поворота рулевого колеса. Зачастую датчик угла поворота руля поставляется в одном корпусе с подрулевым шлейфом («улитка»), менять его отдельно или разбирать узел для ремонта воспрещается. Но поскольку сам шлейф продается как отдельная запчасть, многие автовладельцы прибегают к его обособленной замене. Если в процессе разборки сместить калиброванное положение задающего диска датчика угла поворота руля, то после установки фактический угол поворота рулевого колеса будет отличаться от расчетного. Зачастую ЭУР, ABS, ESP и прочие системы определяют положение рулевого колеса именно с датчика, установленного на рулевом валу (реже датчик установлен в рулевой рейке);
• смещение рулевого вала относительно руля. На многих авто рулевое колесо не имеет фиксированной центрации относительно вала, поэтому руль может быть установлен со смещением. Как итог, при прямолинейном движении руль будет стоять криво. Смещение в несколько градусов можно поправить регулировкой углов установки колес, но за этим придется также заново откалибровать датчик положения руля. Поэтому в данном случае эффективней будет переставить руль.

Если на автомобиле установлен электроусилитель рулевого управления, один из симптомов некорректных показаний датчика – увод автомобиля в сторону. Поскольку блок управления ЭУР «думает», что руль повернут, он пытается помочь колесам вернуться в исходное положение. Если такая функция в программном обеспечении ЭУР не прописана, вы можете некоторое время эксплуатировать автомобиль, даже не зная о неисправности. Ездить в таком случае небезопасно, так как показания датчика угла поворота руля очень важны для системы поддержания курсовой устойчивости, стабилизирующей автомобиль в случае сноса или заноса.

Преимущества 3D регулировочных стендов

Подавляющее большинство СТО для корректировки углов установки колес используют 3D регулировочные стенды. Оборудование такого типа характеризуется высокой точностью и позволяет в реальном времени отображать изменение схождения, развала и кастера. Также большинство стендов имеют встроенную базу данных с информацией о регламентированных заводом-изготовителем углах установки колес.
Все эти факторы делают регулировку развал-схождения в домашних условиях нецелесообразной, хоть и возможной. В Сети вы можете найти массу инструкций, как делать развал-схождение после замены резины или ремонта ходовой части.
Опытный мастер перед началом регулировки обязательно осматривает подвеску на предмет дефектных сайлентблоков, амортизаторов, рулевых тяг, наконечников, проверяет люфт рулевой рейки. В случае серьезной неисправности развал-схождение не регулируется, так как неисправная подвеска автомобиля ведет себя непредсказуемо. Из-за этого даже после правильной установки углов на стенде автомобиль может тянуть влево/вправо.

После чего выполняют регулировку развала‐схождения

Необходимость в проверке и установке параметров ходовой возникает после восстановительных работ с подвеской, рулевой или замены амортизаторов и пружин, а также шаровых, втулок, сайлентблоков. В большинстве случаях, это время, когда делают развал схождение колес.

Безошибочная регулировка этих параметров возможна только на СТО. Здесь предварительно проверят фиксацию балансира рулевой к подвижной стойке, крепление сошки, маятник и многое другое. Регулировка осуществляется путём изменения длины боковых рулевых тяг и увеличением/уменьшением количества манжет, расположенных между стержнем нижестоящего рычага и поперечиной (можно также повернуть эксцентрик на передней стойке).

Время, когда выполняют данный вид работ, определяется ещё и следующим:

• если покрышки автомобиля изнашиваются неравномерно, будь это изнаночная или наружная сторона;
• после наезда, столкновения и любого ДТП;
• если машину водит, управляемость не на высоте;
• руль крутится чересчур туго, хотя никаких причин для этого в рулевой нет.

Услуги, после которых необходимо делать сход‐развал колес:

• По завершении ремонта подвески машины. (обязательно)
• Во время первого ТО, планового ТО. (необязательно)
• После обкатки только приобретенного авто. (необязательно)
• После сезонной «переобувки» колес. (необязательно)
• По достижении пробега в 15-20 тыс. км. (необязательно)
• Через 3-5 тыс. км. после замены пружин. (необязательно)
• После грубого наезда на препятствие, попадания в яму (особенно если ходовая часть пробита или случилась деформация дисков). (обязательно)

Профессиональное стендовое оборудование даёт возможность точно проверить и отрегулировать развал схождение. Сделать это «на глаз», как утверждают некоторые «эксперты» невозможно, ведь даже 0,5° разницы могут отрицательно сказаться на ездовых характеристиках.

Если автомобиль не подвергался ремонту подвески или не попадал в аварию, то регулировка рассматриваемых параметров ему не требуется.

Когда и как нужно делать сход-развал

В автосервисах работники обычно рекомендуют регулировать постановку углов колес каждые 10-15 тысяч километров, учитывая российские дороги. Однако может понадобиться внеплановая проверка, во время которой проведут специальную процедуру. Осуществить ее можно в любом шиномонтаже.

Суть процедуры

Автомобиль устанавливается на специальный стенд, где механики измеряют углы расположения колес. После этого водитель получает документ, где указаны результаты проверки. Значения сопоставляют с рекомендованными производителем.

Схема для процедуры развал-схождение

Важно: в машине в этот момент должны быть набор автомобилиста, запаска, полный бак и накачанные шины для правильной развесовки транспортного средства. Перед началом процедуры механик проверяет эти аспекты, также производя общую диагностику подвески для выявления более серьезных нарушений и проводя балансировку колес, так как она влияет на развал-схождение

Если замеры не соответствуют норме, а некоторые значения выходят за пределы допустимого диапазона, то их регулируют, используя специальные узлы, предусмотренные конструкцией подвески. После успешного проведения всех манипуляций машина снова будет готова к эксплуатации.

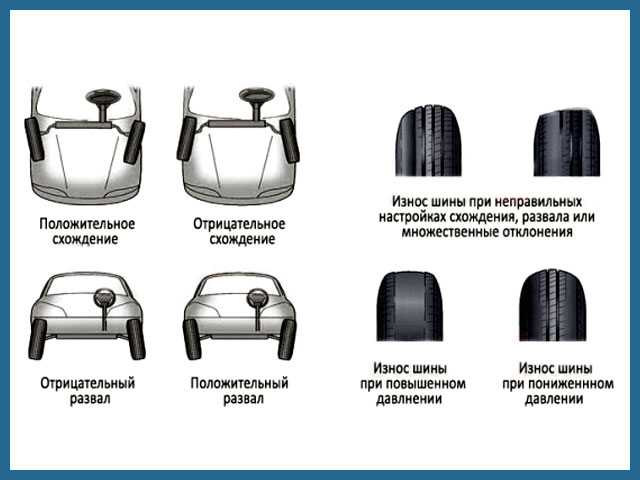

Как водителю распознать нарушение регулировки

Не все автолюбители знают про признаки неправильного сход-развала. Среди них можно выделить следующие:

• автомобиль при движении по прямой дороге уводит в сторону;
• машина при попадании колеса в яму становится неуправляемой;
• руль слишком тугой и не позволяет комфортно управлять авто;
• покрышки неравномерно изношены;
• водитель заметил, что колеса либо «сходятся», либо «расходятся».

Все вышеперечисленные признаки говорят о том, что углы установки шин неправильные. В этом случае стоит обратиться в ближайшую СТО, чтобы избежать неприятных последствий.

Балансировка после сход-развала

Любая манипуляция с подвеской может привести к изменению углов ее элементов или к их дисбалансу. Поэтому любому автомобилисту стоит осознать, что нужно регулярно делать балансировку колес после сход-развала.

Сбитые углы постановки колес могут привести к неравномерному износу шин и, как следствие, к несбалансированности элементов подвески. В этом случае придется обращаться в СТО, где механики, используя балансировочные стенды, на которых располагаются колеса, равномерно распределят их массу.

Когда требуется развал-схождение

Процедура сход-развала хоть и установит правильные углы, но не решит проблему изношенных шин и дисбаланса ходовой части. Также могут быть не уравновешены другие элементы подвески. В этом случае все равно придется осуществлять балансировку, которая также влияет на развал-схождение, чтобы равномерно распределить массу колес относительно их центра.

Важность своевременной регулировки элементов подвески и проведения балансировки

Корректное положение ходовой части обеспечивает комфорт автовладельцу во время поездок. Разбалансированная и неправильно расположенная подвеска приводит к нежелательной вибрации, которая не только доставляет неудобство водителю, но и ускоряет износ дисков и покрышек. Все это вместе может привести к аварии.

Корректная постановка углов и своевременное проведение балансировки приведут к:

• увеличению устойчивости автомобиля;
• улучшению управляемости;
• уменьшению вероятности заноса;
• экономии топлива;
• снижению износа покрышек.

Именно поэтому водителю необходимо больше внимания уделять расположению колес и следить за их балансом после каждой манипуляции, связанной с ними (например, перебортовки или установки новых покрышек).
