Нужна ли регулировка сход-развала колес автомобиля после замены элементов подвески?

После чего выполняют регулировку развала‐схождения

Необходимость в проверке и установке параметров ходовой возникает после восстановительных работ с подвеской, рулевой или замены амортизаторов и пружин, а также шаровых, втулок, сайлентблоков. В большинстве случаях, это время, когда делают развал схождение колес.

Безошибочная регулировка этих параметров возможна только на СТО. Здесь предварительно проверят фиксацию балансира рулевой к подвижной стойке, крепление сошки, маятник и многое другое. Регулировка осуществляется путём изменения длины боковых рулевых тяг и увеличением/уменьшением количества манжет, расположенных между стержнем нижестоящего рычага и поперечиной (можно также повернуть эксцентрик на передней стойке).

Время, когда выполняют данный вид работ, определяется ещё и следующим:

• если покрышки автомобиля изнашиваются неравномерно, будь это изнаночная или наружная сторона;
• после наезда, столкновения и любого ДТП;
• если машину водит, управляемость не на высоте;
• руль крутится чересчур туго, хотя никаких причин для этого в рулевой нет.

Услуги, после которых необходимо делать сход‐развал колес:

• По завершении ремонта подвески машины. (обязательно)
• Во время первого ТО, планового ТО. (необязательно)
• После обкатки только приобретенного авто. (необязательно)
• После сезонной «переобувки» колес. (необязательно)
• По достижении пробега в 15-20 тыс. км. (необязательно)
• Через 3-5 тыс. км. после замены пружин. (необязательно)
• После грубого наезда на препятствие, попадания в яму (особенно если ходовая часть пробита или случилась деформация дисков). (обязательно)

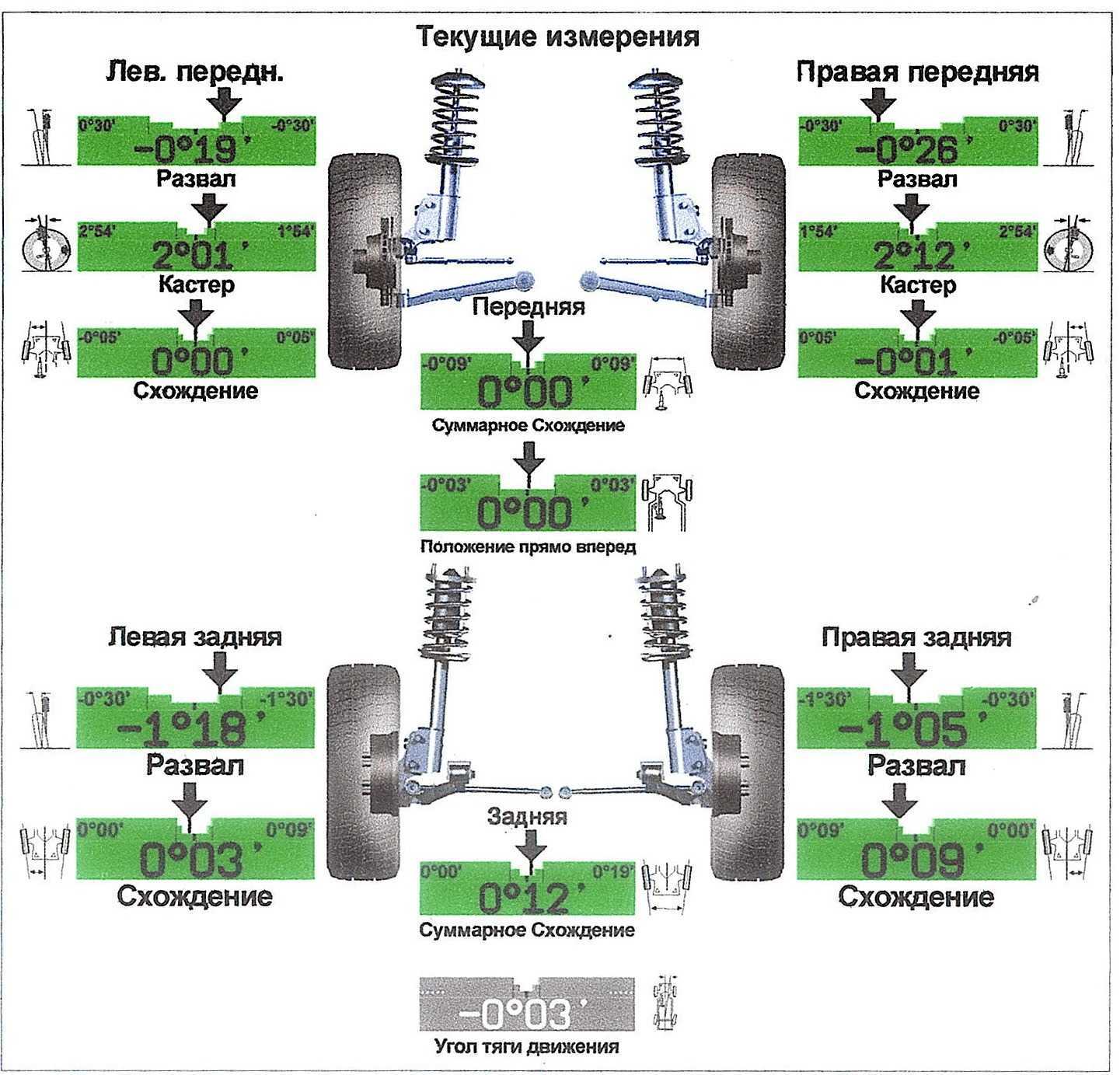

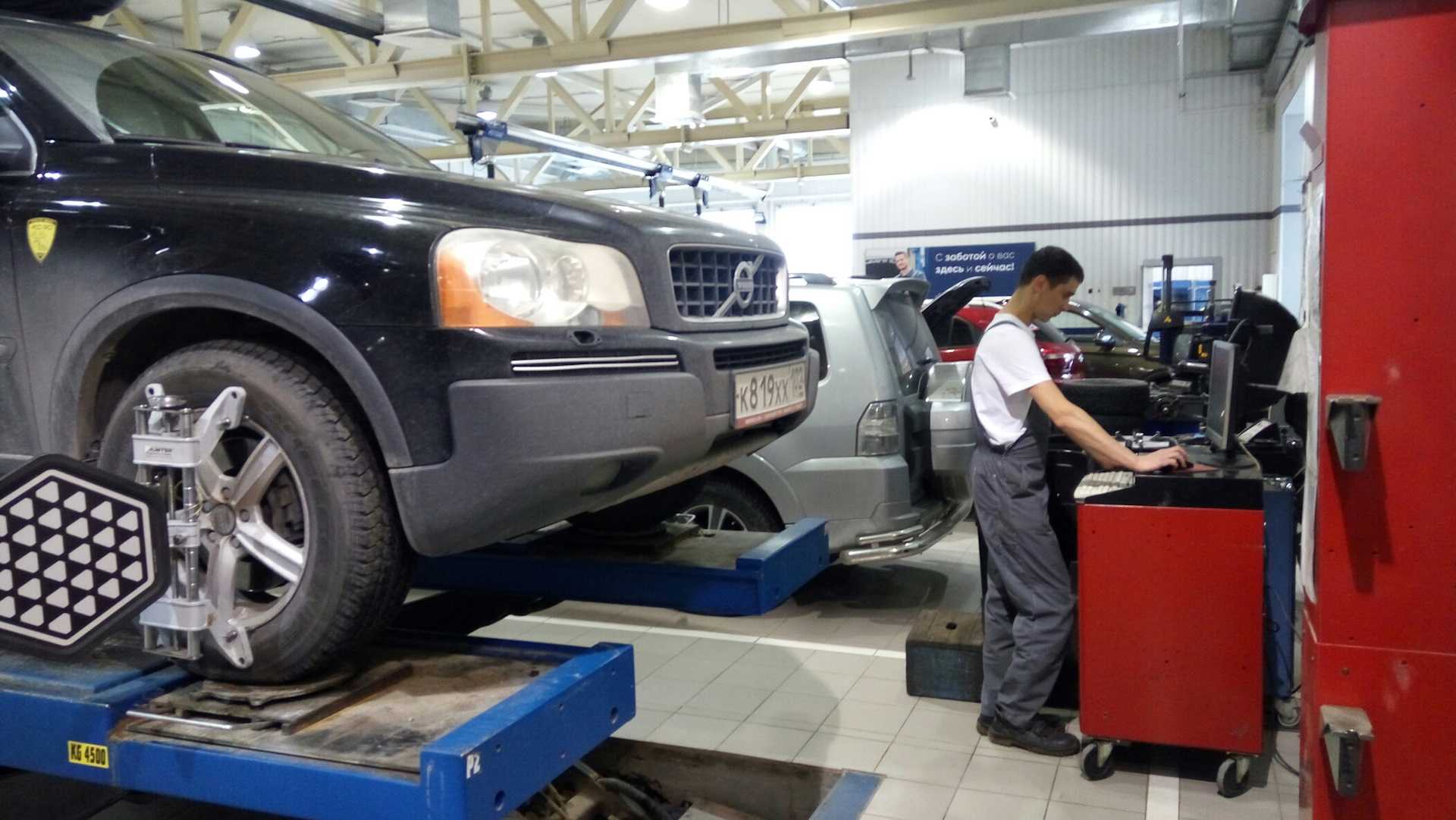

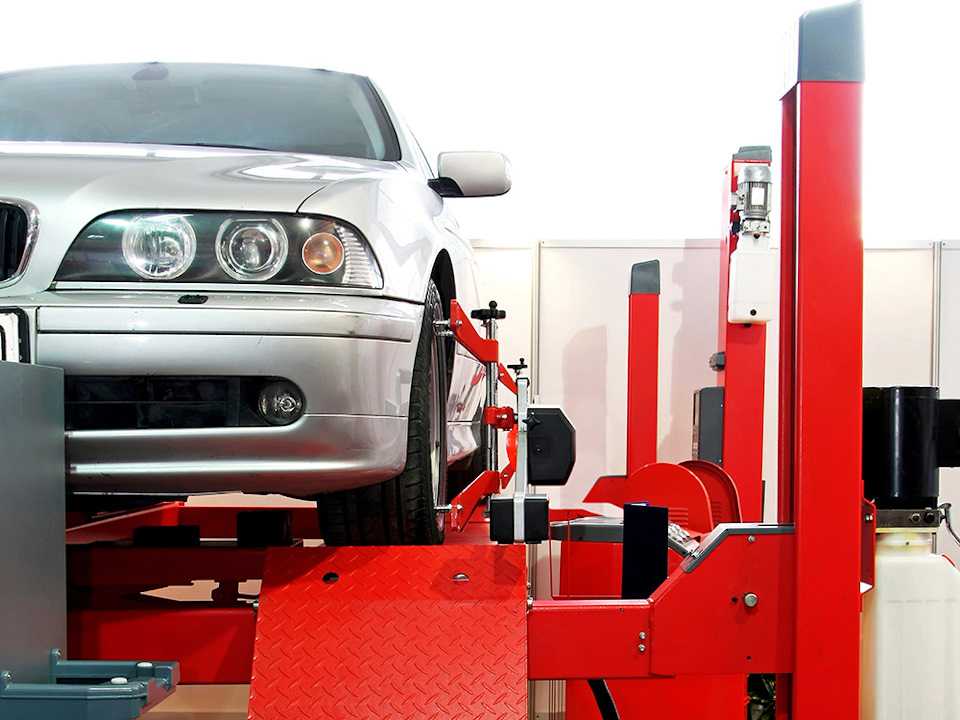

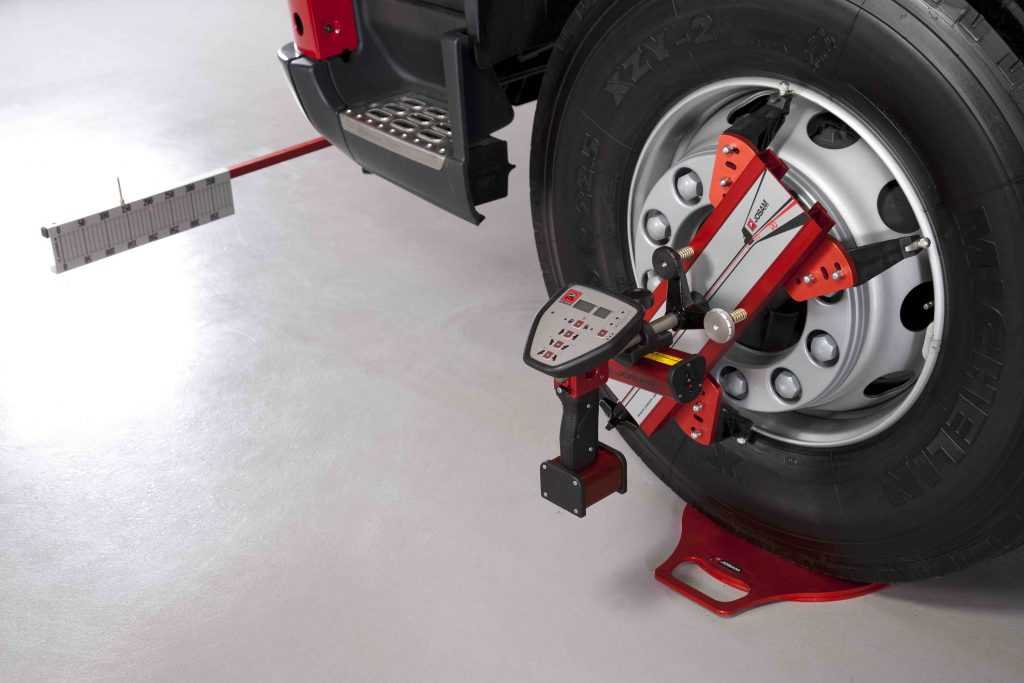

Профессиональное стендовое оборудование даёт возможность точно проверить и отрегулировать развал схождение. Сделать это «на глаз», как утверждают некоторые «эксперты» невозможно, ведь даже 0,5° разницы могут отрицательно сказаться на ездовых характеристиках.

Если автомобиль не подвергался ремонту подвески или не попадал в аварию, то регулировка рассматриваемых параметров ему не требуется.

[Замена передних пружин и сход-развал]

Здравствуйте дорогие друзья и читатели.Недавно рассказывал, что покупал комплект пружин от Технорессор, но приобрел не тот комплектПодошли только задние пружины.

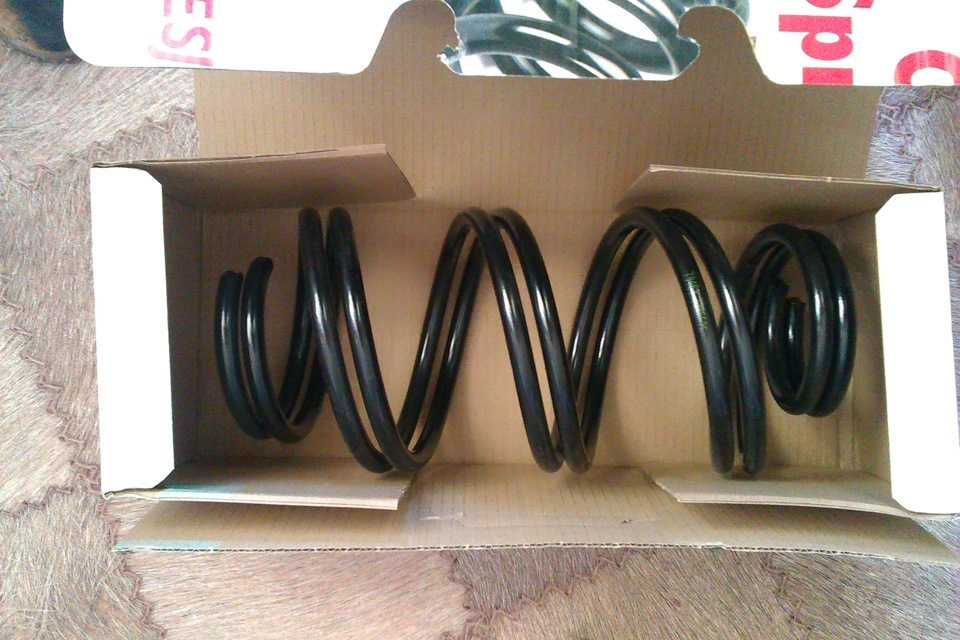

Передние пружины пришлось менять и покупать новые.В замен купил Пружины — Lesjofors 40 372 49 — 3 988 руб.

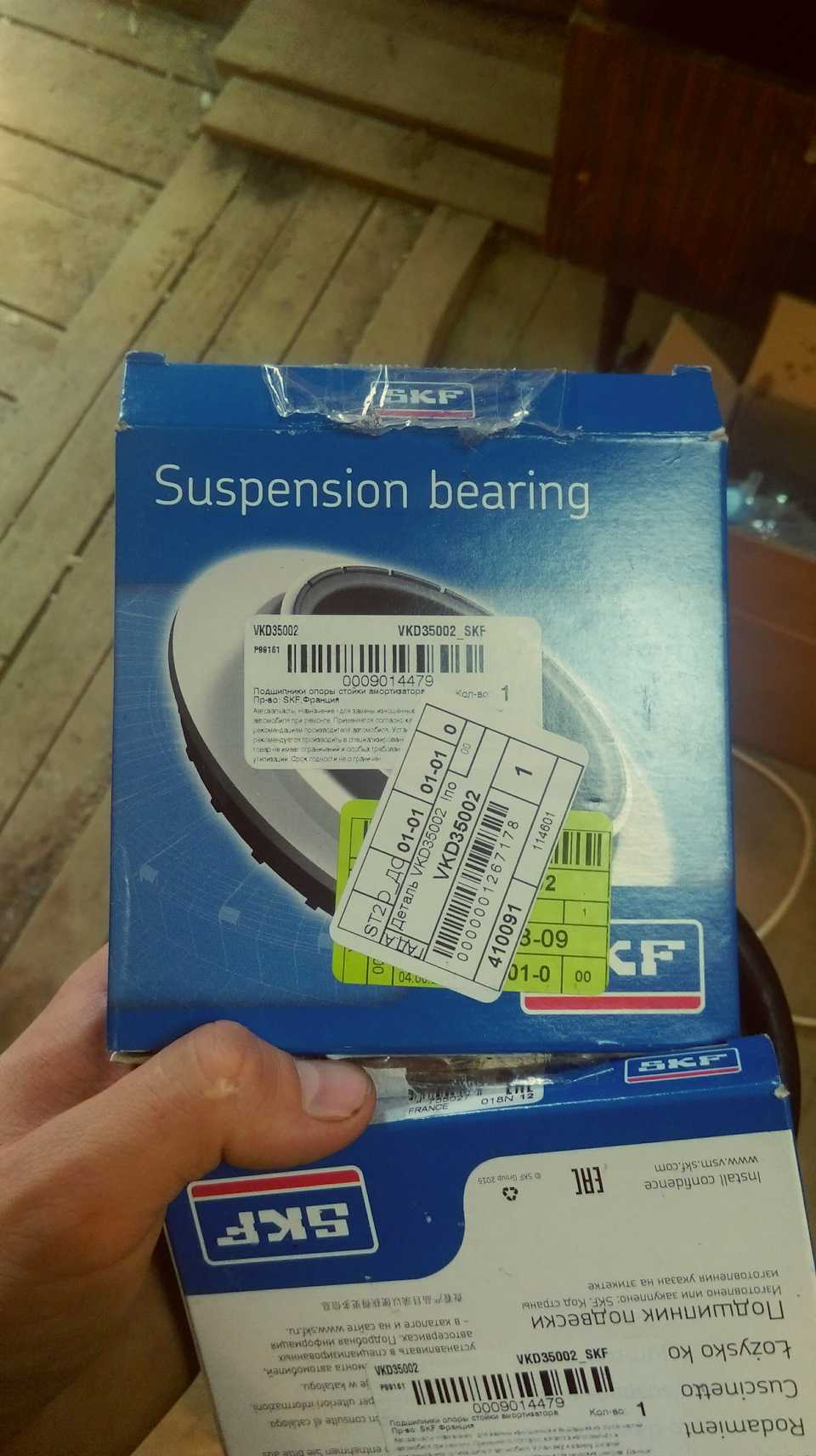

Так же мною были куплены Подшипники опоры амортизатора — SKF VKD 35002 — 924 руб.

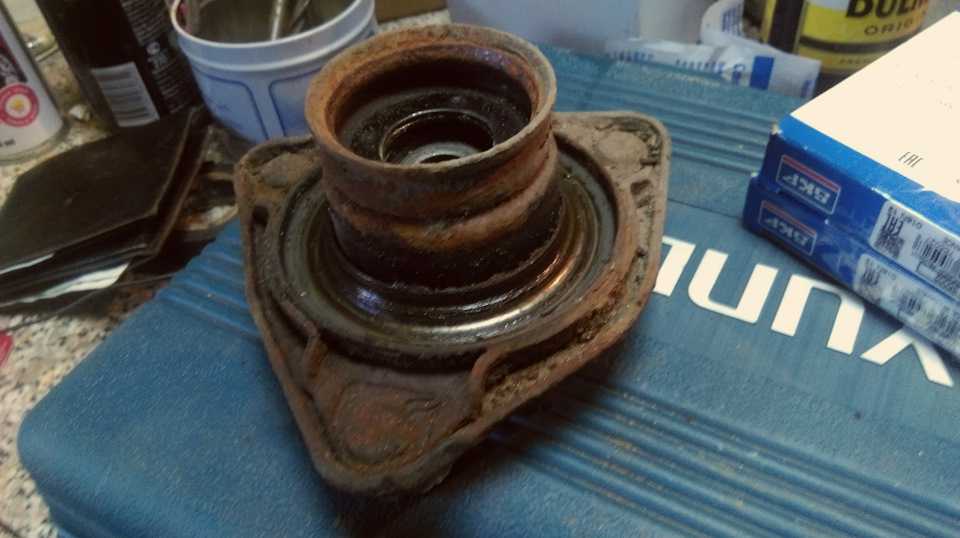

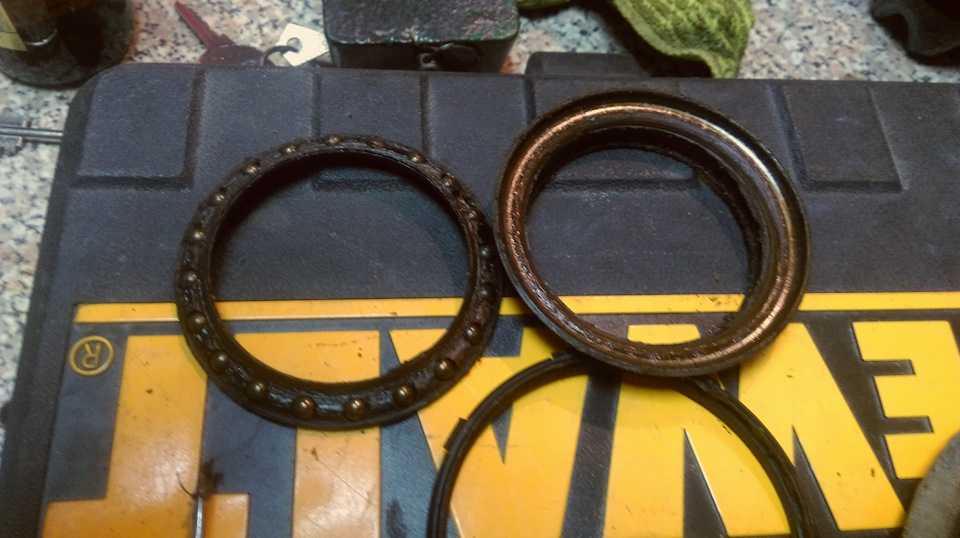

Состояние установленных подшипников было ужасное. Один хрустел, скрипел и поворачивался с трудом, другой почти в таком же состоянии, но уже в разобранном состоянии.

У себя в гараже обнаружил пропажу двух балончиков WD-40.Без WD раскручивание болтов было трудным, само присутствие давало +10 к умениям автомеханика с этим даже не поспорить.Пришлось пройтись к соседям и покляньчить WDешечки.К моему удивлению в получил вот такой балон с цифрами 5-56.

На следующий день решил узнать и вот что удалось найти.

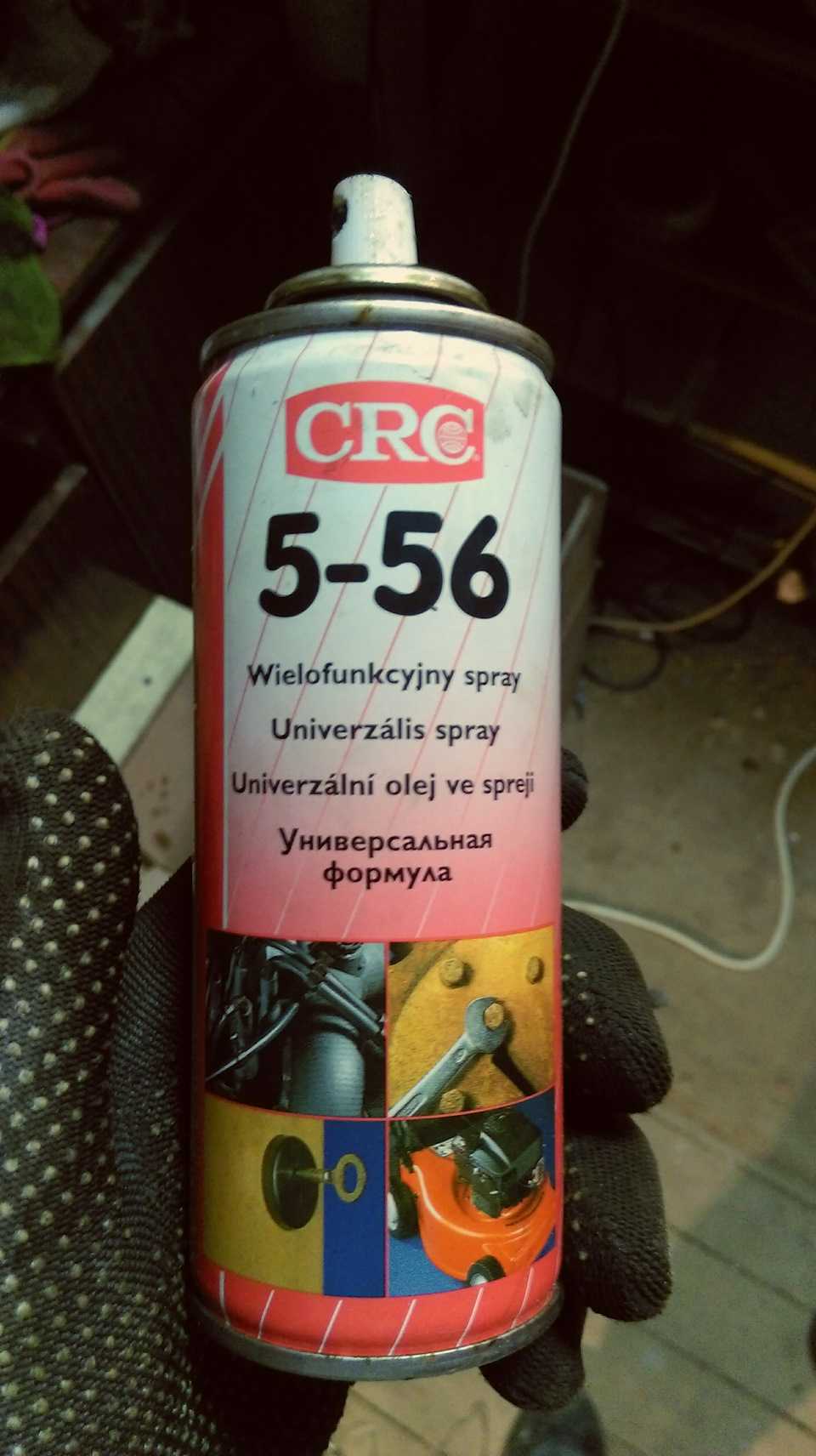

Немного про нее:Многофункциональная смазка CRC 5-56Как и WD-40, спрей CRC 5-56 выполняет 5 основных функций:1) СМАЗЫВАЕТ: ингредиенты в составе продукта позволяют смазке широко распространиться и цепко обволочь тончайшей пленкой все движущиеся части.2) ПРОНИКАЕТ: ослабляет заклинившие ржавые соединения и высвобождает прикипевшие металлические части.3) ЗАЩИЩАЕТ: продукт защищает металлические поверхности составом, противодействующим коррозии, тем самым предохраняя от вредного воздействия влаги.4) УДАЛЯЕТ: универсальное средство проникает под грязь, сажу и густую смазку. Используйте его, чтобы удалить загрязнения и отложения с инструментов, оборудования и прочего. Продукт успешно растворяет адгезивы, позволяя легко удалить излишки клеющего вещества.5) ВЫТЕСНЯЕТ ВЛАГУ: Благодаря влаговытесняющим свойствам, этот продукт быстро «высушивает» электрические системы, устраняя возможность короткого замыкания из-за контакта с водой.PS: Более подробную информацию можете найти в интернете, а может вы и знаете уже ))

Сам процесс сборки был чуть трудноватым, т.к. пришлось перекручивать стяжки пружин вручную, а это не очень легко…точнее замучался ツ

Когда я заказывал новые пружины, я так же хотел найти резинки для амортизаторов.Но к сожалению найти их не получилось, да и в отчетах не встречал.Я хотел поменять и их. Оставим на будущее √Вот партномер 54633-0z000Есть тут — 54633-0z000

Зачем делать регулировку развала/схождения?

Для поддержания агрегатов автомобиля в хорошем состоянии, водитель должен выполнять ряд простых действий:

• вовремя менять расходные элементы,
• проходить техническое обслуживание в срок,
• а также следить за колесами.

К последнему пункту относится не только замена летних шин на зимние, но и процедура регулировки схождения и развала колёс.

Если колеса относительно кузова настроены неправильно, машина будет хуже входить в повороты, снизится её курсовая устойчивость. Кроме того, не выполняя своевременно сход-развал, водитель рискует столкнуться с проблемой быстрого износа резины. При особенно пагубной ситуации новая покрышка может прийти в негодность менее чем за 500 километров.

Имеется ряд симптомов, которые явно указывают на сбитые настройки схождения-развала колес автомобиля:

• При вхождении в поворот на небольшой скорости слышится визг колес;
• Для движения автомобиля по прямой руль требуется отклонять вправо или влево от центральной оси;
• Если отпустить руль автомобиля, машину начинает самопроизвольно тянуть в одну из сторон;
• Шины автомобиля быстро изнашиваются.

Источник

Когда нужно делать развал схождение?

Дальше идет тяжелая артиллерия, то есть причины, по которым нужно – ОБЯЗАТЕЛЬНО, делать эту проверку. Ведь мы вмешиваемся в святая-святых рулевые узлы и наконечники, зачастую в саму рейку.

Шаровые опоры

При замене шаровых опор, нужно делать развал-схождение. Нужное положение колес, напрямую зависит от  этого элемента. Все дело в том — что старая опора разбивается, появляется люфт, когда ставим новую, этого минимального хода нет! Таким образом, наклон колес другой. Чтобы привести ее в нужный параметр стоит съездить на СТО и провести все процедуры.

Рулевая рейка и наконечники

Также обязательно при их замене, проверять этот параметр. Ведь это чуть ли не самые первые виновники неправильного «схождения» колес. Причем если вы просто снимали рейку, ни внося никакие изменения в нее, например просто меняли пыльник, или регулировали прижим – этот одно, параметры могут не сбиться. А вот если меняли наконечники – это совсем другое.

Рулевые наконечники как раз и регулируют схождение, на станциях «крутят» именно их, так что при их замене – процедуры обязательны — запомните это! Если не выровнять правильно, будет просто огромный износ резины колеса, да и управление будет страдать, причем конкретно.

При замене ШРУСА

Если честно — то сам ШРУС не влияет на подвеску автомобиля, он отвечает за передачу крутящего момента колесам, то есть его замена как бы не должна влиять на сход-развал. Однако ко мне на почту приходит много писем – что после его замены, руль стал не в том положении, в котором был, либо машину стало нести вправо или влево. Почему так?

Очень просто – при замене ШРУСА мастерам приходится раскручивать крепление шаровой опоры или зачастую рулевого наконечника, а может и того и другого сразу. Просто вы не снимете ШРУС, не сняв эти два (или один) наконечника (всегда по-разному). Снимаются они сложно, причем зачастую ступица просто прикипает к шаровой опоре. После замены должны поставить на свое место, но непроизвольно можно сбить настройки или разбить наконечники! Из-за этого и будет тянуть или руль будет не в правильном положении – едем на «развал». Также после такого ремонта сразу проверяем шаровой и рулевой наконечники, возможно из-за неправильных действий по съему вам их разбили. Мораль такова – ездите на проверенные станции, а не в «дяде Вани» в гараж.

Что хочется сказать в заключение – подвеска современных машин, это достаточно прочный механизм (если конечно его не убивать сознательно), он может проходить многие тысячи километров, обычно проблемы начинаются ближе к 100000 км. До этого срока скорее всего проверки развал-схождения вам не потребуется, замена резины и даже стоек тут не играют практически никакой роли, так что катайтесь – ничего не бойтесь.

Только дам вам сразу один совет, при покупке новой машины, желательно сразу проверить развал схождение, до первых 2000 км – скажите мастеру, что вроде как кажется что машину тянет, да и руль стоит не ровно, пусть проверят (иногда даже это стоит сделать на дорогих машинах, у меня у друга на новом Тигуане, сбиты настройки были, хотя покупал недешевую комплектацию). Они вам должны будут все устранить по гарантии! Но вот если вы накатали уже 10000 до первого ТО, то эта процедура будет платной! Так что помните об этом.

Сейчас полезный ролик, смотрим.

А на сегодня у меня все, читайте наш АВТОБЛОГ.

Периодичность регулировки

В каких случаях необходима регулировка схождения и развала колёс?

1. После сезонной смены покрышек. Развал-схождение обязательно нужно делать, если на автомобиль устанавливают шины или диски иной размерности. Вылет колеса ступицы, высота и ширина профиля резины влияют на расстояние между пятном контакта покрышки и осью поворота колеса («плечо обката»), что тянет за собой изменение углов установки колес. Если при сезонной переобувке размерность шин и диски остаются прежними, в большинстве случаев достаточно «обкатать» автомобиль на регулировочном стенде, чтобы проверить сход-развал, величину кастера. Стоит учитывать тот факт, что за пройденное после предыдущей смены покрышек расстояние увеличился износ отдельных элементов подвески и рулевого управления. Необходимость регулировки в таком случае обусловлена не столько фактом перехода на зимние/летние шины, сколько возможными изменениями в геометрии подвески автомобиля. Поэтому многие рекомендуют делать сход-развал 2 раза в год, совмещая процедуру с сезонной сменой резины.
2. После разборки отдельных элементов подвески. Развал-схождение необходимо заново регулировать после замены сайлентблоков, шаровых опор, амортизационных стоек или их опор. Даже если старые детали после демонтажа устанавливают обратно, велика вероятность их взаимного смещения и изменения плеча обката.
3. После ремонта или замены деталей рулевого управления: рулевых тяг, наконечников, рулевой рейки, втулки крепления рулевых тяг к рейке, рулевой машинки.
4. В случае увода автомобиля в одну из сторон, нестабильного поведения при прямолинейном движении, разгоне, торможении или движении в дуге.
5. После серьезного ДТП, потянувшего за собой деформацию силовой конструкции кузова, повреждение подрамника, деталей подвески автомобиля.

Нужно ли развал-схождение после замены гранат

17.12.07 20:48 Ответ на сообщение Нужно ли развал-схождение после замены гранат пользователя kutsanov

ТойотоВод. ХондоФил. НиссаноФоб.

18.12.07 11:03 Ответ на сообщение Нужно ли развал-схождение после замены гранат пользователя kutsanov

Счастье лысых не может висеть на волоске

18.12.07 14:30 Ответ на сообщение Re: Нужно ли развал-схождение после замены гранат пользователя Vs

18.12.07 15:41 Ответ на сообщение Re: Нужно ли развал-схождение после замены гранат пользователя -= RSK =-

ТойотоВод. ХондоФил. НиссаноФоб.

19.12.07 00:12 Ответ на сообщение Нужно ли развал-схождение после замены гранат пользователя kutsanov

19.12.07 01:12 Ответ на сообщение Re: Нужно ли развал-схождение после замены гранат пользователя Nsk2005

Suzuki Swift Sport ’04 1.5 MT

20.12.07 01:00 Ответ на сообщение Re: Нужно ли развал-схождение после замены гранат пользователя Nsk2005

Свойство зеркальце имело, DirectDraw оно умело . . .

07.02.08 17:21 Ответ на сообщение Re: Нужно ли развал-схождение после замены гранат пользователя BDT

07.02.08 19:01 Ответ на сообщение Re: Нужно ли развал-схождение после замены гранат пользователя pelingator

Ваз 21093 продан. ) Honda Orthia 99 г,4WD красная) стрим 2002

После снятия руля машину тянет в сторону

Если вы допустили ошибку при ремонте или замене рулевой колонки, снятии руля, замены рулевого шлейфа, автомобиль начинает тянуть в одну из сторон, рулевое колесо при прямолинейном движении стоит криво. Этому есть несколько причин:

• смещение вала рулевой рейки относительно шлицевой части карданного соединения рулевого вала. При отсоединении шлицевой части от вала обязательно нужно делать пометки, иначе при сборке ошибка даже в один шлиц приведет к тому, что при прямолинейном движении руль будет стоять криво;
• неправильная установка датчика угла поворота рулевого колеса. Зачастую датчик угла поворота руля поставляется в одном корпусе с подрулевым шлейфом («улитка»), менять его отдельно или разбирать узел для ремонта воспрещается. Но поскольку сам шлейф продается как отдельная запчасть, многие автовладельцы прибегают к его обособленной замене. Если в процессе разборки сместить калиброванное положение задающего диска датчика угла поворота руля, то после установки фактический угол поворота рулевого колеса будет отличаться от расчетного. Зачастую ЭУР, ABS, ESP и прочие системы определяют положение рулевого колеса именно с датчика, установленного на рулевом валу (реже датчик установлен в рулевой рейке);
• смещение рулевого вала относительно руля. На многих авто рулевое колесо не имеет фиксированной центрации относительно вала, поэтому руль может быть установлен со смещением. Как итог, при прямолинейном движении руль будет стоять криво. Смещение в несколько градусов можно поправить регулировкой углов установки колес, но за этим придется также заново откалибровать датчик положения руля. Поэтому в данном случае эффективней будет переставить руль.

Если на автомобиле установлен электроусилитель рулевого управления, один из симптомов некорректных показаний датчика – увод автомобиля в сторону. Поскольку блок управления ЭУР «думает», что руль повернут, он пытается помочь колесам вернуться в исходное положение. Если такая функция в программном обеспечении ЭУР не прописана, вы можете некоторое время эксплуатировать автомобиль, даже не зная о неисправности. Ездить в таком случае небезопасно, так как показания датчика угла поворота руля очень важны для системы поддержания курсовой устойчивости, стабилизирующей автомобиль в случае сноса или заноса.

8 деталей авто, после замены которых делать развал-схождение обязательно

Многие автомобилисты предпочитают своими руками обслуживать машину. Они делают это не из-за желания сэкономить, а потому, что им просто нравится ковыряться в своей машине. Однако не все работы можно выполнить самостоятельно, иногда всё же приходится обращаться за помощью в автосервис. Рассмотрим, после замены каких деталей в подвеске всё же придётся ехать на развал-схождение?

Углы колёс

Для того чтобы автомобиль ехал прямо и никуда самостоятельно не сворачивал, необходимо, чтобы все его колёса были установлены строго под правильным углом. Во время ремонта подвески выставленные ранее углы сбиваются и по этой причине, прежде чем куда-то ехать, необходимо опять пройти развал-схождение.

Эта процедура включает в себя регулировку колёс по вертикали – развал, а также регулировку в горизонтальной плоскости – схождение. Если пренебречь этим правилом и выставить колёса «на глазок», то это приведёт не только к быстрому износу протектора на шинах, но и к очень плохой управляемости.

Когда придётся делать развал-схождение?

Итак, если вы меняли или ремонтировали рулевую рейку, то избежать посещения специалиста по развал-схождению точно не получится. Также нужно будет ехать, если вы меняли: рулевые тяги или наконечники, рычаги, шаровые опоры, передние стойки. Кроме того, в том случае, когда увеличивали дорожный просвет своего автомобиля путём установки проставок или заменой пружин с амортизаторами, также необходимо заново отрегулировать углы установки колёс.

Стоит такая процедура довольно дорого, в районе 1,5-2 тысяч рублей, но делать её нужно обязательно. Хорошая управляемость неразрывно связана с безопасностью использования автомобиля и не стоит экономить на собственном здоровье или даже жизни. После самостоятельного ремонта вполне допустимо проехать некоторое расстояние до места, где делают развал-схождение, никакого вреда машине от этого не будет.

Источник

8 деталей авто, после замены которых делать развал-схождение обязательно

Многие автомобилисты предпочитают своими руками обслуживать машину. Они делают это не из-за желания сэкономить, а потому, что им просто нравится ковыряться в своей машине. Однако не все работы можно выполнить самостоятельно, иногда всё же приходится обращаться за помощью в автосервис. Рассмотрим, после замены каких деталей в подвеске всё же придётся ехать на развал-схождение?

Углы колёс

Для того чтобы автомобиль ехал прямо и никуда самостоятельно не сворачивал, необходимо, чтобы все его колёса были установлены строго под правильным углом. Во время ремонта подвески выставленные ранее углы сбиваются и по этой причине, прежде чем куда-то ехать, необходимо опять пройти развал-схождение.

Эта процедура включает в себя регулировку колёс по вертикали – развал, а также регулировку в горизонтальной плоскости – схождение. Если пренебречь этим правилом и выставить колёса «на глазок», то это приведёт не только к быстрому износу протектора на шинах, но и к очень плохой управляемости.

Когда придётся делать развал-схождение?

Итак, если вы меняли или ремонтировали рулевую рейку, то избежать посещения специалиста по развал-схождению точно не получится. Также нужно будет ехать, если вы меняли: рулевые тяги или наконечники, рычаги, шаровые опоры, передние стойки. Кроме того, в том случае, когда увеличивали дорожный просвет своего автомобиля путём установки проставок или заменой пружин с амортизаторами, также необходимо заново отрегулировать углы установки колёс.

Стоит такая процедура довольно дорого, в районе 1,5-2 тысяч рублей, но делать её нужно обязательно. Хорошая управляемость неразрывно связана с безопасностью использования автомобиля и не стоит экономить на собственном здоровье или даже жизни. После самостоятельного ремонта вполне допустимо проехать некоторое расстояние до места, где делают развал-схождение, никакого вреда машине от этого не будет.

Источник

Зачем делать регулировку развала/схождения?

Для поддержания агрегатов автомобиля в хорошем состоянии, водитель должен выполнять ряд простых действий:

• вовремя менять расходные элементы,
• проходить техническое обслуживание в срок,
• а также следить за колесами.

К последнему пункту относится не только замена летних шин на зимние, но и процедура регулировки схождения и развала колёс.

Если колеса относительно кузова настроены неправильно, машина будет хуже входить в повороты, снизится её курсовая устойчивость. Кроме того, не выполняя своевременно сход-развал, водитель рискует столкнуться с проблемой быстрого износа резины. При особенно пагубной ситуации новая покрышка может прийти в негодность менее чем за 500 километров.

Имеется ряд симптомов, которые явно указывают на сбитые настройки схождения-развала колес автомобиля:

• При вхождении в поворот на небольшой скорости слышится визг колес;
• Для движения автомобиля по прямой руль требуется отклонять вправо или влево от центральной оси;
• Если отпустить руль автомобиля, машину начинает самопроизвольно тянуть в одну из сторон;
• Шины автомобиля быстро изнашиваются.

Источник

Как сделать развал схождение самостоятельно.

Правильно выставленные углы развала и схождения колес – одно из ключевых условий нормальной работы подвески автомобиля. Если эти параметры отклоняются от нормы, возникает ряд проблем: происходит неравномерный износ покрышек, ухудшается управляемость машины и ее курсовая устойчивость, руль смещается с нулевого положения при езде по прямой траектории. Также возрастает нагрузка на штоки амортизаторов, сайлентблоки, шрусы, элементы системы рулевого управления.

Измерение углов схода и развала должно выполняться с определенной периодичностью, в среднем 1-2 раза в год. Проверка положения колес в специализированных автосервисах — недешевая услуга, особенно при использовании компьютерных методов. Частые визиты в мастерские бьют по карману, поэтому многие автовладельцы ищут способы проведения таких работ в гаражных условиях. Предлагаем ознакомиться с простым, но точным и эффективным методом самостоятельного определения параметров схода и развала.

Замена сальника левого привода (АКПП) подскажите сход развал?

Зачем проверять, не вытекает она с коробки.

Установка Установка осуществляется в обратной последовательности. При этом необходимо выполнить следующее: – Смазать новое манжетное уплотнение по внешней окружности и рабочим кромкам маслом ATF. Монтажное положение: Открытой стороной к коробке передач.

– Запрессовать новое манжетное уплотнение до упора с помощью оправки -T10177-. Не допускать перекоса манжетного уплотнения. – Установить приводной вал → Ремонтная группа40. – Проверить и довести до нормы уровень масла ATF → Глава. – Установить шумоизолирующий кожух .

Т.е. там АТФ и она может вытекать. Я думаю у меня выдавило АТФ из сальников приводов, т.к. я перелил АТФ при замене(проверяя шнурком уровень уровень АТФ в АКПП, слил около 2 стаканов излишка).

Источник

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

1. В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
2. Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
3. Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

8 деталей авто, после замены которых делать развал-схождение обязательно

Многие автомобилисты предпочитают своими руками обслуживать машину. Они делают это не из-за желания сэкономить, а потому, что им просто нравится ковыряться в своей машине. Однако не все работы можно выполнить самостоятельно, иногда всё же приходится обращаться за помощью в автосервис. Рассмотрим, после замены каких деталей в подвеске всё же придётся ехать на развал-схождение?

Углы колёс

Для того чтобы автомобиль ехал прямо и никуда самостоятельно не сворачивал, необходимо, чтобы все его колёса были установлены строго под правильным углом. Во время ремонта подвески выставленные ранее углы сбиваются и по этой причине, прежде чем куда-то ехать, необходимо опять пройти развал-схождение.

Эта процедура включает в себя регулировку колёс по вертикали – развал, а также регулировку в горизонтальной плоскости – схождение. Если пренебречь этим правилом и выставить колёса «на глазок», то это приведёт не только к быстрому износу протектора на шинах, но и к очень плохой управляемости.

Когда придётся делать развал-схождение?

Итак, если вы меняли или ремонтировали рулевую рейку, то избежать посещения специалиста по развал-схождению точно не получится. Также нужно будет ехать, если вы меняли: рулевые тяги или наконечники, рычаги, шаровые опоры, передние стойки. Кроме того, в том случае, когда увеличивали дорожный просвет своего автомобиля путём установки проставок или заменой пружин с амортизаторами, также необходимо заново отрегулировать углы установки колёс.

Стоит такая процедура довольно дорого, в районе 1,5-2 тысяч рублей, но делать её нужно обязательно. Хорошая управляемость неразрывно связана с безопасностью использования автомобиля и не стоит экономить на собственном здоровье или даже жизни. После самостоятельного ремонта вполне допустимо проехать некоторое расстояние до места, где делают развал-схождение, никакого вреда машине от этого не будет.

В каких случаях регулировать развал схождение не стоит

Сама эта операция, если ее проводят в хорошем автосервисе и на качественном оборудовании стоит не так уж и мало, особенно, если регулировка предстоит на дорогой иномарке. Поэтому платить деньги зря никому не хочется.

Сезонная смена резины

Если говорить грубо, колеса не являются частью подвески: скорее, это навесные элементы. Кто-то может возразить: мол, сменил резину, и машину стало уводить в сторону. Происходит это из-за неравномерного износа протектора: например, если вы поставили шины б/у и толком не осмотрели их.

Замена амортизаторов и стабилизаторов

Если был ремонт подвески, то что касается вторых деталей, они никак не влияют на сход развал. То же самое можно сказать об амортизаторах, если их нужно заменить. В большинстве случаев спереди они устанавливается внутри пружины и их можно снять, открутив два-три (зависит от модели) болта.

Проверка и регулировка углов установки колес Mitsubishi Lancer 9

Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.

Предупреждение

Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес после проведения этих работ обязательна.

Углы установки передних колес:

угол продольного наклона оси поворота колеса: 2°51’±30′

угол поперечного наклона оси поворота колеса: 12°52′

Углы установки задних колес:

Углы установки колес проверяйте на автомобиле с балластом массой 70 кг на каждом переднем сиденье, с заполненным наполовину топливным баком, нормальным давлением воздуха в шинах, при отсутствии чрезмерных люфтов в узлах подвески.

После установки автомобиля на стенд, непосредственно перед проверкой углов, «прожмите» подвеску автомобиля, прикладывая два-три раза усилие 392-490 Н (40-50 кгс), направленное сверху вниз, сначала к заднему бамперу, а затем к переднему. Колеса автомобиля должны быть расположены параллельно продольной оси автомобиля.

Проверяя углы установки передних колес, сначала определите углы продольного и поперечного наклона оси поворота колес, затем угол развала колес и в последнюю очередь схождение колес.

Угол продольного наклона оси поворота переднего колеса образован вертикалью на виде сбоку и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге.

Угол поперечного наклона оси поворота переднего колеса образован вертикалью на виде спереди и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге.

Угол развала передних колес характеризуется отклонением средней плоскости вращения переднего колеса от вертикали.

Регулировка углов продольного и поперечного наклона оси поворота, а также угла развала передних колес не предусмотрена конструкцией автомобиля. При отклонении этих углов от номинальных значений замените поврежденные и деформированные детали.

Схождение передних колес представляет собой угол между плоскостью вращения переднего колеса и продольной осью автомобиля. Схождение передних колес регулируют изменением длины рулевых тяг.

Углы установки задних колес могут быть отрегулированы в процессе эксплуатации.

Угол развала задних колес характеризуется отклонением средней плоскости вращения заднего колеса от вертикали. Угол развала заднего колеса регулируют вращением регулировочных болтов крепления верхнего поперечного рычага к кронштейну кузова и к задней поперечной балке.

Схождение задних колес представляет собой угол между плоскостью вращения заднего колеса и продольной осью автомобиля. Схождение задних колес регулируют вращением регулировочного болта, находящегося с внутренней стороны рычага управления.
