Как самостоятельно проверить состояние и заменить предохранители в автомобиле

Как проверить предохранитель в машине

Если произошла перегрузка цепи в автомобиле, один или несколько предохранителей прерывают цепь и выходят из строя. Однако если электрический прибор перестал работать, далеко не факт, что проблема в предохранителе. В таком случае верным решением будет диагностика элемента в блоке предохранителей, который отвечает за конкретный электрический прибор.

Определить какой именно предохранитель вышел из строя легко с помощью инструкции к автомобилю. В ней имеется «карта», в которой отображено, на каких местах установлены в блоке предохранителей элементы, отвечающие за тот или иной электрический прибор. По этой карте определяется местоположение предохранителя, из-за которого могла быть обесточена цепь электрического прибора, и далее необходимо провести его диагностику. В современных автомобилях карта располагается непосредственно на крышке блока предохранителей.

Как проверить главный предохранитель

Все автомобили имеют хотя бы один главный предохранитель. Обычно он устанавливается на положительной клемме аккумулятора или в блоке предохранителей, подключенному к положительному кабелю аккумулятора.

Часто основной предохранитель перегорает при случайном прикосновении к неправильной клемме батареи при зарядке разряженного аккумулятора. Признак перегоревшего главного предохранителя — отсутствие питания и подсветки внутри автомобиля.

Проверить главный предохранитель легко, обычно хорошо видно, если он перегорел. Если главный предохранитель перегорел, есть вероятность, что перегорели также несколько других более мелких предохранителей.

Автомобильные предохранители и их классификация

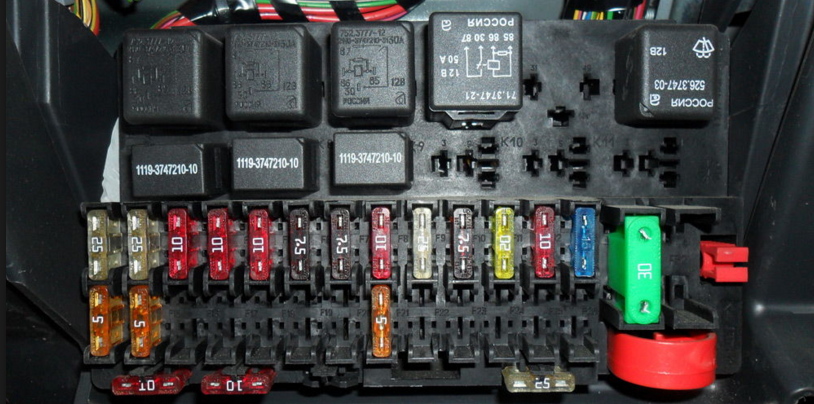

На автомобиле предохранители, в большинстве своем, располагаются в блоках. Чаще всего на машине два или больше блока предохранителей. Один из них находится под капотом или в районе багажного отделения. Он называется основным и включает в себя наибольшее количество предохранителей.

Другой блок располагается под передней панелью в салоне, но у всех автомобилей в разных местах. Также предохранители могут отдельно располагаться по всей машине – по 1, 2 или 3 штуки. Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания.

Выбирая автомобильный предохранитель, следует обратить внимание на размер:

• Большой (maxi);
• Средний (medium);
• Маленький (mini).

Помимо размера, при покупке предохранителя следует знать его номинальный ток. Чаще всего в автомобилях устанавливаются элементы, которые обладают номинальным током от 5 до 30 А. Проще всего определить ток предохранителя по его цвету, и ниже представлена таблица, в которой указано, как между собой связан цвет и номинальный ток предохранителя.

Как самостоятельно проверить предохранители в автомобиле

Лучше всего запастись специальным тестером.

Сначала предлагаем определить причину проблемы. Перечислим основные:

• некачественное соединение (контакт может нарушиться из-за езды по неровным дорогам или вследствие ошибки установки);
• износ (моментальный — при существенной перегрузке, постепенный — при небольшой);
• некорректный выбор номинала (у элементов есть предел по максимальной силе тока, которую он способен пропустить);
• скачки напряжения (как следствие — оплавление пластиковых запчастей);
• нарушения по ходу движения тока (сопротивление снижается при сокращении цепи, тогда предохранитель перегружен, защита при этом плавится и рвет электроцепь, сохраняя систему исправной)..

При отказе в машине  устройств, зависящих от электроэнергии, не торопитесь менять детали и чинить — сперва проверьте предохранители. Если они перегорели, установка новых элементов исправит ситуацию.

Как проверить предохранитель в машине без тестера? Подобный вопрос актуален, если после монтажа новый элемент быстро сгорел. В этом случае нужно идентифицировать проблему. Ниже описан способ без использования измерительного прибора:

• определите оборудование и приборы, подключенные к исследуемой детали (воспользуйтесь технической документацией к машине);
• включите все агрегаты, относящиеся к проверяемому участку;
• металлическую половину отвертки приложите к клеммам, куда крепится наш “защитник” (рукоятку отвертки изолируют);
• возникновение искры свидетельствует о неисправности в рассматриваемой цепи;
• выключите один потребитель и повторите “фокус” с отверткой;
• повторяйте процедуру, постепенно отключая устройства по одному;
• отсутствие искры укажет вам на “виновника” неприятности.

Формула для расчета диаметра проволоки предохранителя по мощности электроприбора

Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по нижеприведенной формуле.

гдеI nom – номинальный ток защиты предохранителя, А;P max – максимальная мощность нагрузки, Вт;U – напряжение питающей сети, В.

Но гораздо удобнее воспользоваться готовыми данными из таблиц

Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В

Максимальная мощность потребления электроприбором, ватт (BA)	10	50	100	150	250	500	800	1000	1200	1600	2000	2500	3000	4000	6000	8000	10000
Номинал стандартного предохранителя, А	0,1	0,25	0,5	1,0	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	15,0	20,0	30,0	40,0	50,0

Рассмотрим на примере как выбирать предохранитель. Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.

Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.

Мощность электроприбора, ватт (BA)	до 50	до 75	до 100	до 150	до 200	до 250	до 300	до 400	до 600	до 700
Номинал стандартного предохранителя, А	5,0	7,5	10,0	15,0	20,0	25,00	30,0	40,0	60,0	70,0
Цвет корпуса предохранителя	оранжевый	коричневый	красный	голубой	желтый	прозрачный	зеленый	фиолет	синий	черный

Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт. Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до неремонтопригодности.

Популярные статьи Газовые электростанции

Калькулятор для расчета тока предохранителя

Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.

Онлайн калькулятор для определения тока предохранителя

Максимальная мощность нагрузки, Вт:

Напряжение питающей сети, В:

При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.

Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.

Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть намного больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.

Основные причины выхода предохранителей из строя

Распространенные причины срабатывания плавких вставок:

• нарушение контакта при движении по неровным дорогам вызывает скачки тока в цепи, что приводит к сгоранию перемычки;
• использование низкокачественных предохранителей, которые выпадают из посадочных гнезд и отключают часть потребителей от бортовой сети;
• подключение оборудования с чрезмерной мощностью;
• короткие замыкания, возникшие из-за неисправностей потребителей или проводки;
• установка плавкой вставки с пониженным номиналом, не рассчитанным на номинальную нагрузку.

На ряде автомобилей предусмотрена защита электрических цепей блоками управления. При повышении силы тока в память контроллера заносится ошибка, включить прибор невозможно, но плавкий предохранитель будет исправен. Например, на машинах концерна VAG предусмотрена двойная защита насоса подачи омывающей жидкости. При коротком замыкании сгорит плавкая вставка, но при попытке включить помпу с замерзшей водой в бачке в память контроллера запишется ошибка. Восстановить работоспособность оборудования можно путем отключения аккумулятора на 10-15 минут.

Видео.

Для многих автовладельцев реле оказывается очень непонятной вещью. Выход из строя различного оборудования может зависеть от его неисправности, поэтому нужно знать, как проверить работу реле.

При диагностике неисправностей любого оборудования, подключенного через реле, необходимо проверить, работает ли оно. В современных автомобилях реле устанавливают в монтажные блоки, поэтому они будут основываться на этом. Если у вас «отдельно стоящее» реле, принципы тестирования такие же.

Проверяем наличие питания на управляющих контактах

При выполнении определенных условий, необходимых для включения оборудования, запитанного от реле (например, при включении фар из салона), реле должно сработать. Если есть щелчок, сразу переходите к следующему разделу статьи о силовых контактах. Если щелчка нет, нужно проверить напряжение на управляющих контактах. Определить наличие напряжения можно при помощи обычной контрольной лампы или мультиметра. Также мультиметр может показывать низкое напряжение, которое лампочка «не заметит».

Для измерения напряжения на контакте реле в некоторых случаях достаточно слегка вытащить его из гнезда монтажного блока и прикоснуться контрольной лампой или щупом мультиметра к одному из управляющих контактов. Поэтому второй зонд должен упираться в металл корпуса. Однако безопаснее и проще полностью вытащить реле и вставить щуп в нужное гнездо на блоке.

Если на каком-либо из управляющих контактов нет напряжения, реле не включится и, скорее всего, не несет ответственности за выход из строя оборудования. Вы должны искать причину, по которой ток не достигает реле.

Чтобы магнит внутри реле работал, помимо «плюса» должна быть еще «масса», т.е связь с телом. Проверить его наличие можно тем же «контролем». Поместите один ламповый щуп на положительный полюс аккумуляторной батареи, а другой – в гнездо “массы” монтажного блока. Только не соединяйте эти места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр устранят эту опасность и покажут, есть ли заземление в соответствующей розетке.

Проверяем наличие напряжения на силовых контактах реле

Если реле срабатывает, это означает, что электрическая цепь управления исправна, магнит активирован и перемычка перемещается. В этом случае необходимо проверить наличие напряжения на силовых контактах реле. На одном контакте всегда есть напряжение, а на втором оно должно появиться при включении реле. Когда оборудование выключено и подключено через тестируемое реле, найдите силовой контакт, на который подается напряжение. Для этого вставьте контрольную лампу или щуп мультиметра в соответствующее гнездо монтажного блока, а другой конец – в кузов.

Если на каком-либо из силовых контактов нет напряжения, то линия питания неисправна и реле тут ни при чем. Причины выхода из строя ЛЭП могут быть разными, но сначала стоит проверить предохранитель. Если на одном из силовых контактов реле есть напряжение, то при включении реле (реле щелкнуло, на управляющих контактах есть напряжение) напряжение должно быть и на втором силовом контакте.

Если реле включено и есть напряжение только на одном контакте питания, ток не проходит через группу контактов реле. Происходит это, как правило, из-за перегорания контактов перемычки, замыкающей линию питания. Заменить такое реле на новое проще, так как разобрать эту конструкцию и попытаться почистить перемычку – задача достаточно сложная и ненадежная. Кроме того, стоимость большинства реле невысока.

Автомобильные предохранители и их классификация

На автомобиле предохранители, в большинстве своем, располагаются в блоках. Чаще всего на машине два или больше блока предохранителей. Один из них находится под капотом или в районе багажного отделения. Он называется основным и включает в себя наибольшее количество предохранителей. Другой блок располагается под передней панелью в салоне, но у всех автомобилей в разных местах. Также предохранители могут отдельно располагаться по всей машине – по 1, 2 или 3 штуки.

Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания.

Выбирая автомобильный предохранитель, следует обратить внимание на размер:

Помимо размера, при покупке предохранителя следует знать его номинальный ток. Чаще всего в автомобилях устанавливаются элементы, которые обладают номинальным током от 5 до 30 А. Проще всего определить ток предохранителя по его цвету, и ниже представлена таблица, в которой указано, как между собой связан цвет и номинальный ток предохранителя.

Сгорел предохранитель или нет: как узнать без тестера

С конструкциями ножевого типа такой фокус проходит не всегда. Во-первых, не все «преды» упакованы в прозрачный пластиковый корпус. Полно машин, в которых установлены элементы с непрозрачным корпусом. Да и не только поэтому.

Порой невозможно определить на глаз, оборван участок плавкого металла или нет. Мы о той ситуации, когда визуально предохранитель цел, а на деле оказывается, что сгорел. Что точно можно определить на глаз, так это то, что пластиковый корпус предохранительного элемента расплавился. И эта ситуация должна насторожить. Дело может быть как в качестве предохранителя, так и в перегрузке цепи.

Как проверить предохранитель с помощью мультиметра

Если у вас есть мультиметр, тогда проверить предохранитель можно двумя способами.

Проверка напряжения

Первый способ — измерить напряжение на обоих контактах (выводах) предохранителя. На маленьких предохранителях есть верхняя часть обоих выводов, выступающая сквозь корпус предохранителя. Это позволяет измерять напряжение на каждой стороне предохранителя, не вынимая его.

Установите мультиметр в режим измерения постоянного напряжения (=U). Подсоедините щуп COM (черный) к минусу или металлической части кузова. Установите стояночный тормоз и поверните зажигание в положение ON (ВКЛ).

Зажигание должно быть включено, потому что при выключенном зажигании не на все предохранители подаётся напряжение. С помощью положительного щупа (красного) проверьте напряжение на обеих сторонах каждого предохранителя. Предохранитель, это просто электрический проводник.

Если на одной стороне предохранителя 12 В, а на другой стороне напряжения нет — предохранитель перегорел.

Этот метод хорошо работает, когда необходимо проверить много предохранителей одновременно.

Проверка сопротивления

Если вы уже вытащили предохранитель, но не ясно, перегорел он или нет, вы можете проверить его сопротивление. Сопротивление обратно пропорционально току. Чем ниже сопротивление, тем выше ток.

Другими словами, между двумя контактами предохранителя должна быть непрерывность. Перегоревший же предохранитель покажет очень высокое сопротивление (бесконечность).

Чтобы измерить сопротивление любого электрического оборудования, оно должно быть отключено от электрической цепи. Вы не можете измерить сопротивление, пока оборудование подключено или включено. Переключите мультиметр на «Ом» и подключите щупы, как на фото.

Если предохранитель перегорел — мультиметр показывает OL, что означает отсутствие непрерывности или сопротивление выше, чем можно измерить. Если предохранитель исправен, мультиметр показывает 0 Ом.

Смотрите видео, как проверить предохранитель с помощью зажигалки или мультиметра:

Как определить сгоревший предохранитель в машине — мультиметр

Рассчитывайте сопротивление или напряжение.

Измерение проводится по сопротивлению или напряжению — на выбор. Переведите инструмент на режим замеров Ом (сопротивление), соедините его выводы с предохранителем. Когда индикатор показывает ноль, элемент подлежит замене.

Второй способ:

• включите измеритель в нужном режиме;
• активируйте цепь, в которой обнаружили проблему;
• проверьте сначала напряжение на одном выводе, потом на другом;
• при отсутствии данных на одном из них, прибор неисправен.

Последний вариант проверки проще первого. Исключение составляют поломки, когда речь идет о дверных замках и клаксоне. Здесь лучше использовать первый метод.

Способ №2 – визуальное исследование.

Осуществлять его можно, как в отношении какого-то конкретного предохранителя, так и для проверки абсолютно всех таких элементов в авто, ведь практический каждый из них сегодня имеет прозрачный корпус, в котором даже невооруженным глазом четко видна «нить».

Ее целостность – есть главная характеристика исправности предохранителя, ее-то и следует проверять, извлекая защитные устройства один за другим.

Однако следует признать, что большое количество предохранителей, которое есть в современном автомобиле, и их размер далеко не способствуют быстрому поиску перегоревшего элемента, поэтому чаще всего автомобилисты производят поиск не визуально, а с помощью специального прибора – мультиметра (тестера).

Как проверить предохранитель мультиметром

Для проверки элемента цепи используется распространенный прибор – мультиметр, он же тестер. Прибор является незаменимым для автолюбителя, и он позволяет проверить предохранитель машины двумя способами.

Проверка по напряжению

Чтобы диагностировать неисправность предохранителя в автомобильной цепи, необходимо:

1. Взять мультиметр и настроить его в режим измерения напряжения;
2. Далее включить цепь автомобиля, с которой наблюдаются проблемы, – свет, печка, обогреватель зеркал или другую;
3. После этого проверить напряжение на одном выводе предохранителя, отвечающего за эту цепь, а затем на другом выводе;
4. Если напряжение отсутствует на одном из выводов, значит, предохранитель перегорел и потребуется его замена.

Данный способ хорош своей простотой, и буквально за несколько секунд он позволяет определить имеется проблема в предохранителе или другом элементе, подключенном в цепь. Однако у него имеется и минус, подобным методом будет трудно измерить напряжение предохранителя в некоторых цепях, к примеру, дверного замка или звукового сигнала. Проще это сделать с помощью второго способа, описанного ниже.

Проверка по сопротивлению

Диагностировать неисправность предохранителя можно по сопротивлению. Для этого требуется снять элемент с машины и переключить мультиметр в режим измерения электрического сопротивления (Ом). После этого выводы тестера подводятся к выводам предохранителя, и если на экране отображается нулевое электрическое сопротивление, значит, элемент неисправен и требуется его заменить.

Считается, что вышедший из строя предохранитель можно заменить проволокой, которая сможет восстановить электрическую цепь. Это действительно так, но данный метод «ремонта» крайне нежелателен. Устанавливая проволоку на место предохранителя, автомобилист не решает проблему, а только ее усложняет. В экстренных случаях это допустимо, но при долгой «поездке на проволоке», начнет плавиться электропроводка автомобиля, что может вылиться в дорогостоящий ремонт.

Ремонт плавкого предохранителя своими руками

Ремонт трубочного плавкого предохранителя

Первый самый простой. Проволока зачищается до блеска и наматывается на каждую чашку по несколько витков, затем предохранитель вставляется в держатель. Этот способ ненадежен, и воспользоваться им можно, как временной мерой. Благодаря своей простоте он позволяет оперативно проверить исправность электроприбора. Если при включении проволока расплавилась, значит дело не в предохранителе, и требуется более квалифицированный ремонт.

Второй способ несколько сложней. Но тоже не требует применения пайки. Нужно прогреть по очереди чашки зажигалкой или на газовой плите и удерживая через ткань руками снять их со стеклянной трубки. Нагревать можно и паяльником. Внутри чашки для хорошего контакта нужно тщательно очистить от остатков клея.

Продеть зачищенную от изоляции проволоку через трубку по диагонали, загнуть ее концы вдоль трубки и надеть на место чашки. Плавкий предохранитель отремонтирован.

Третий способ по сути такой же, как и первых два. Но отремонтированный предохранитель практически не отличается от нового. Ремонт выполняется следующим образом.

Заводская калиброванная проволока при изготовлении предохранителя продевается в отверстия в торцах чашек и фиксируется припоем. Для того, чтобы вставить новую проволоку необходимо паяльником разогреть торцы чашек и зубочисткой или заточенной деревянной палочкой освободить отверстия в торцах чашек от припоя. Далее выполнить описанную выше заводскую операцию.

Бывает отверстия в чашках очень маленького диаметра и сложно их очистить от припоя. Тогда при наличии технической возможности проще просверлить отверстия сверлом диаметром 1-2 мм или расширить граненым шилом

Предложенная технология ремонта предохранителей и плавких вставок с успехом может быть применена для восстановления практически любых типов плавких предохранителей.

Ремонт автомобильного предохранителя ножевого типа

Технология ремонта автомобильного предохранителя ничем не отличается от технологии ремонта трубчатого, даже проще, так как нет необходимости заниматься его разборкой.

Сначала нужно наждачной бумагой или надфилем зачистить ножи предохранителя у его основания полоской в несколько миллиметров и залудить эти места припоем.

При залуживании столкнулся с тем, что при использовании спирто-канифольного флюса припой не хотел растекаться по поверхности ножей. Пришлось применить флюс «ФИМ», предназначенный для пайки меди, серебра, константана, платины и черных металлов. Основой флюса является ортофосфорная кислота. Я его всегда использую для пайки, если канифоль не подходит. Остатки флюса ФИМ удаляются промывкой водой.

Предохранитель был рассчитан на ток защиты 10 А, поэтому в соответствии с приведенной выше таблицей для ремонта был взят провод ⌀0,25 мм. Проводу была придана форма петли, как показано на фотографии, и концы его залужены припоем.

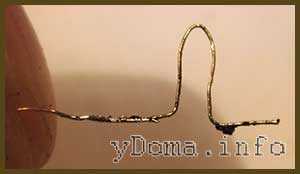

После всех подготовительных работ осталось только завести петлю провода внутрь корпуса предохранителя и припаять концы к ножкам.

Растекшийся припой можно срезать ножом, удалить с помощью наждачной бумаги или сточить надфилем.

Автомобильный предохранитель отремонтирован, и теперь его можно повторно использовать для защиты цепей в электропроводке автомобиля. Если после установки отремонтированного предохранителя он опять перегорел, то нужно искать неисправность в электрооборудовании автомобиля.

Разновидности автомобильных предохранителей

Как правило, в машинах предохранители располагаются в специальных блоках. В основном на транспортном средстве таких устройств установлено от двух и более единиц. Располагается один из них под капотом в районе багажника. Этот элемент является основным и состоит из наибольшего числа предохранителей. Что же касается другого блока для предохранителей, то в зависимости от марки автомобиля его местоположение может разниться. У некоторых моделей он может располагаться под передней панелью в автомобильном салоне. Классифицировать автомобильные аккумуляторы принято по двум критериям: номинальному току и размеру. Из этого следует, что предохранители могут быть:

Однако помимо размеров, перед приобретением того или иного вида предохранителя крайне важно обратить внимание и на его номинальный ток. В большинстве своем в автомобилях устанавливаются компоненты со значением этого параметра в пределах 5-30 А

Как измерять диаметра проволоки

Диаметр тонкого провода лучше всего измерять . Если под рукой нет микрометра для измерения диаметра проволоки, то можно воспользоваться обыкновенной линейкой.

Нужно намотать 10-20 витков к витку проволоки на линейку, поделить количество закрытых миллиметров на количество намотанных витков. Получите диаметр. Например, у меня намотано 10 витков провода, и они закрыли 6,5 мм. Делим 6,5 на 10. Диаметр провода получается равным 0,65 мм. 0,05 мм занимает изоляция. Следовательно, реальный диаметр составляет 0,6 мм.

Такой провод подойдет для изготовления предохранителя на 30 А. Провод мотал толстый для большей наглядности. Чем больше намотаете витков на линейку, тем точнее будет результат измерений. Нужно наматывать не менее одного сантиметра. Если в наличии проволока малой длины, то намотайте ее на любой стержень, например, отвертку, зубочистку или карандаш, а линейкой измерьте ширину намотки.

Онлайн калькулятор для расчета диаметра провода
Ширина намотки на линейке, мм:
Количество витков:

Результаты измерений можете обработать с помощью онлайн калькулятора. Для определения диаметра провода достаточно в окошках ввести ширину намотки, количество витков и нажать «Рассчитать диаметр провода».

Экстраситуация: предохранитель сгорел случайно, а ехать нужно

Случайно опустили посторонний предмет в гнездо прикуривателя? Запитали от прикуривающей розетки неисправный прибор? Наконец, нарочно сомкнули отверткой плюс и минус? Ничего критичного, предохранитель тут же обесточит цепь. Ставим исправный предохранительный элемент того же номинала и успешно эксплуатируем автомобиль дальше. Но что делать, если это произошло в дороге, обесточенный контур жизненно важен, а запасного предохранителя нет?

Если нагрузочный номинал не совпадает, ничего страшного. Например, ветка прикуривателя защищена элементом на 15А. В качестве временной замены можно использовать номинал, в два раза меньший от требуемого. В случае с прикуривающим гнездом 7,5 А вполне хватит для обычных гаджетов в виде навигатора или видеорегистратора.

На крайний случай из положения можно выйти варварским способом. Отламываем кусочек жилы многожильного провода и соединяем ножки неисправного предохранителя. Ставим конструкцию обратно, а при первой же возможности заменяем ее на исправный и качественный «пред».

Важно различать причины выхода из строя предохранителя. Если это случайная оплошность ремонтного характера, то ставить в цепь новый предохранительный элемент можно без раздумий

Ежели это не человеческий фактор, то следует уделить внимание поиску причин. Перегруз электрической цепи – не игрушка, так и до возгорания недалеко

Способ №4 – для тех, у кого нет мультиметра, но есть автомобильный тестер или просто контрольная лампа.

Подключите один конец выбранного устройства к массе (раме или кузову автомобиля), а вторым поочередно касайтесь выводов предохранителя.

Он исправен, если лампочка загорается на каждом из выводов.

Важно!

Перед тем, как проверить предохранитель в машине, обязательно проверьте соблюдение следующих условий:

• зажигание выключено, автомобиль заглушен;
• электрическая цепь машины запитана, то есть в ней есть исправная АКБ и на нее накинуты клеммы.

А еще никогда не перемыкайте контакты разных предохранителей и не вставляйте проволоку вместо перегоревшего элемента даже на время, иначе можете «попасть» на куда более дорогостоящий ремонт, чем просто замена предохранителя.

Способ №4 – для тех, у кого нет мультиметра, но есть автомобильный тестер или просто контрольная лампа.

Подключите один конец выбранного устройства к массе (шасси или кузова), а другим концом по очереди коснитесь клемм предохранителей.

полезно, если на каждой из клемм загорится лампочка.

Перед проверкой предохранителя машины убедитесь, что соблюдены следующие условия:

• зажигание выключено, машина заглушена;
• электрическая цепь машины запитана, то есть в ней есть исправная батарея, и клеммы накиданы на нее.

Также никогда не замыкайте контакты разных предохранителей и никогда не вставляйте провод вместо перегоревшего элемента, даже на время, иначе вы можете «получить» гораздо более дорогой ремонт, чем просто замена предохранителя.

Для чего нужны предохранители

Каждая цепь имеет свой предохранитель. Большие предохранители с высоким номинальным током защищают несколько цепей одновременно или сильноточные цепи, такие как цепи электроусилителя руля или вентилятора радиатора.

Также есть хотя бы один главный предохранитель. Зачастую основные и силовые предохранители устанавливаются ближе к аккумулятору. Смотрите эту схему блока предохранителей.

Современные автомобили имеют как минимум два блока предохранителей. В большинстве автомобилей один блок предохранителей установлен под капотом, другой находится внутри машины.

Когда какое-либо электрическое устройство в автомобиле не работает, первым шагом нужно проверить предохранитель, который защищает цепь с этим устройством.

Вы можете найти карту предохранителей в руководстве по эксплуатации или на крышке блока предохранителей. Во многих автомобилях есть съёмник для снятия предохранителей, который может быть расположен в блоке предохранителей или в крышке блока предохранителей.

Как проверить предохранитель с помощью мультиметра

Если у вас есть мультиметр, тогда проверить предохранитель можно двумя способами.

Проверка напряжения

Первый способ — измерить напряжение на обоих контактах (выводах) предохранителя. На маленьких предохранителях есть верхняя часть обоих выводов, выступающая сквозь корпус предохранителя. Это позволяет измерять напряжение на каждой стороне предохранителя, не вынимая его.

Установите мультиметр в режим измерения постоянного напряжения (=U). Подсоедините щуп COM (черный) к минусу или металлической части кузова. Установите стояночный тормоз и поверните зажигание в положение ON (ВКЛ).

Зажигание должно быть включено, потому что при выключенном зажигании не на все предохранители подаётся напряжение. С помощью положительного щупа (красного) проверьте напряжение на обеих сторонах каждого предохранителя. Предохранитель, это просто электрический проводник.

Этот метод хорошо работает, когда необходимо проверить много предохранителей одновременно.

Проверка сопротивления

Если вы уже вытащили предохранитель, но не ясно, перегорел он или нет, вы можете проверить его сопротивление. Сопротивление обратно пропорционально току. Чем ниже сопротивление, тем выше ток.

Другими словами, между двумя контактами предохранителя должна быть непрерывность. Перегоревший же предохранитель покажет очень высокое сопротивление (бесконечность).

Чтобы измерить сопротивление любого электрического оборудования, оно должно быть отключено от электрической цепи. Вы не можете измерить сопротивление, пока оборудование подключено или включено. Переключите мультиметр на «Ом» и подключите щупы, как на фото.

Если предохранитель перегорел — мультиметр показывает OL, что означает отсутствие непрерывности или сопротивление выше, чем можно измерить. Если предохранитель исправен, мультиметр показывает 0 Ом.

Смотрите видео, как проверить предохранитель с помощью зажигалки или мультиметра:

Как проверить главный предохранитель

Все автомобили имеют хотя бы один главный предохранитель. Обычно он устанавливается на положительной клемме аккумулятора или в блоке предохранителей, подключенному к положительному кабелю аккумулятора.

Часто основной предохранитель перегорает при случайном прикосновении к неправильной клемме батареи при зарядке разряженного аккумулятора. Признак перегоревшего главного предохранителя — отсутствие питания и подсветки внутри автомобиля.

Проверить главный предохранитель легко, обычно хорошо видно, если он перегорел. Если главный предохранитель перегорел, есть вероятность, что перегорели также несколько других более мелких предохранителей.
