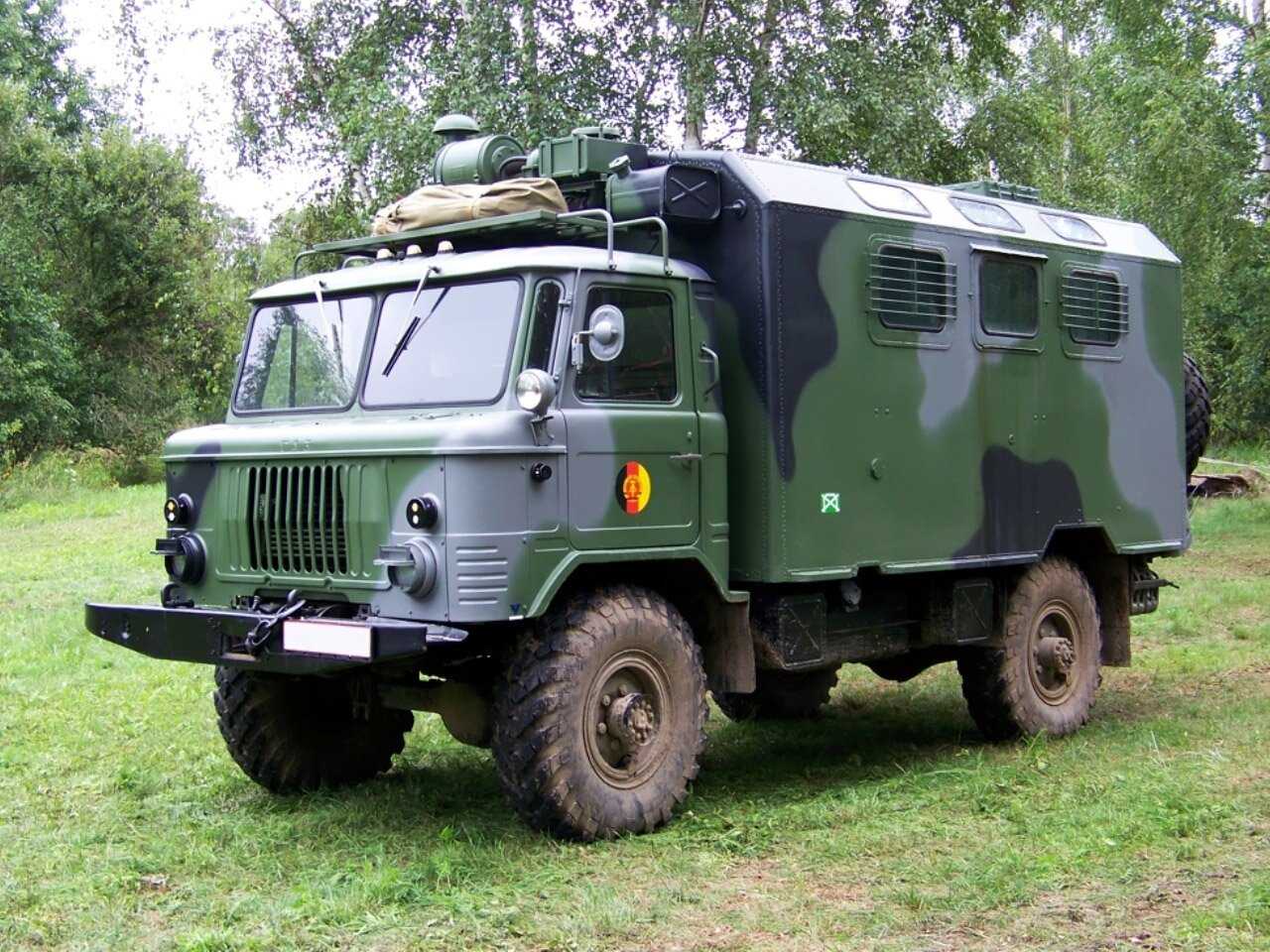

Легендарный газ-66

Переключение передач когда мотор сзади

Как переключать передачи если мотор за спиной? Ведь ГАЗ 66 не слишком хороший пример для подражания. Решения есть, и весьма простые.

Современная компоновка багги предусматривает расположение силового агрегата (часто от переднеприводных автомобилей) позади водителя, при этом возникает необходимость изменения привода переключения передач, так как шток КПП направлен назад. В теме приведены варианты решения этой проблемы для широко применяемых агрегатов ВАЗ (8,9,10 семейства), ЗАЗ, Москвич-2141.

В материале использованы фотографии наших пользователей.

Вариант для силового агрегата ВАЗ-08, пригоден для многих переднеприводных агрегатов. Схема переключения передач сохраняется.

Одним из участников был реализован вариант переделки КПП силового агрегата ВАЗ-08 путем переноса штока переключения передач на переднюю стенку КПП. Способ требует более сложных слесарных и сварочных работ в среде аргона. Имеет некоторые преимущества. Возможно применение реактивной тяги для более жесткого соединения рычага переключения передач и КПП, Тяга более короткая, что также должно способствовать четкости переключения.

В силовых агрегатах, где используется КПП ЗАЗ, из-за разворота КПП на 180 градусов и для сохранения схемы переключения передач используется другая конструкция.

При этом необходимо перенести точку крепления тяги выбора передачи выше опоры рычага выбора передач (в ЗАЗах она ниже), и повторить конструкцию используемую на переднеприводных ВАЗах.

(Дополнение подсказал Ice_sar)

Вариант 1

Вариант 2

Схема реализованная нашим пользователем Юрием использовались агрегаты М-2141.

Фотография, послужившая образцом:

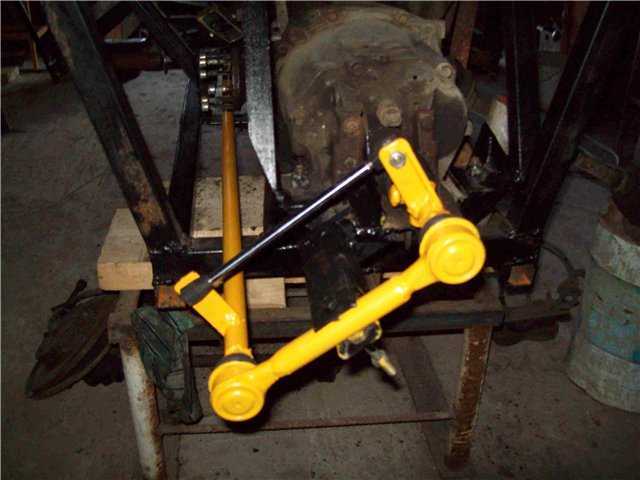

Устройство переключения передач — крупным планом. В основе его схема импортного агрегата выше, фото любезно предоставлено т. Nitro на форуме, но использованы отечественные запчасти. Шарниры в механизме продольного перемещения — от рулевых тяг классики, вращательного движения — от пневмостоек задней двери космича.

А вот так это выглядит на машине.

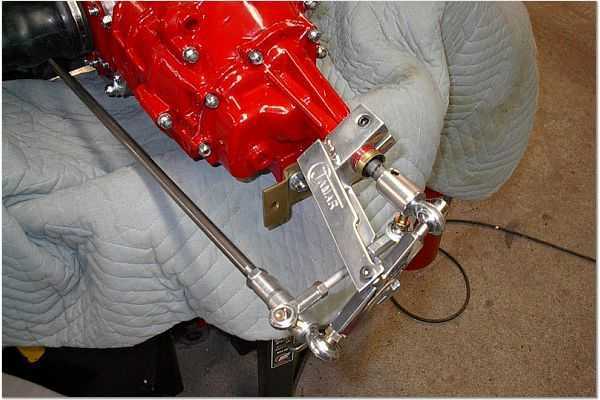

Существует также вариант использования тросового привода переключения передач. На форумах http://forum.buggy-plans.ru и http://forum.lunohodov.netпредлагались следующие решения: берется трос в достаточно толстой и жесткой оболочке (например от ручного тормоза ПАЗ), при помощи газовой горелки, конец троса пропитывается латунным припоем для обеспечения жесткости. Таким образом обрабатываются концы двух тросов.

Вот примеры готовых конструкций, первая используется на спортивной машине. По отзывам — переключение мягкое и четкое.

Об истории ГАЗ-66

Однако те, кто говорят о сугубо армейском предназначении «шишиги», разумеется, не правы. Разрабатывался ГАЗ-66 на рубеже 50-х/60-х годов ХХ века в качестве многофункционального вездеходного шасси универсального спектра применения.

В первую очередь, конечно – в вооружённых силах, но далеко не в последнюю – и в народном хозяйстве. Этот автомобиль многократно сослужил хорошую службу геологам и нефтяникам, специалистам лесного хозяйства и т.д., и т.п.

К созданию ГАЗ-66 приложили руку действительно выдающиеся личности, имена которых вписаны золотыми буквами в историю предприятия и всего отечественного машиностроения: конструкторы Александр Просвирнин, Олег Образцов, Ростислав Заворотный. Работы над созданием нового двигателя для внедорожного грузовика возглавлял Павел Сыркин.

Первая партия грузовиков ГАЗ-66 была выпущена в 1962 году, а 1 июля 1964 года модель поступила в серийное производство. Триумфом нового внедорожного грузовика стал организованный в 1967 году супер-автопробег по немыслимому маршруту Горький – Владивосток – Горький. Большая часть пути проходила по Уралу, Сибири, Забайкалью и Дальнему Востоку, в условиях лютого бездорожья.

Грузовики ГАЗ-66 с честью выдержали это суровое испытание. В 1968 году в устройство машины была также внедрена система централизованного регулирования давления в шинах.

ГАЗ-66 продержался на заводском конвейере, в разных модификациях, вплоть до 1995 года. Тогда ему на смену пришло построенное на той же платформе и снабжённое дизельными двигателями семейство полноприводных машин ГАЗ-3308 «Садко». Самый последний, 965 941-й по счёту, экземпляр ГАЗ-66 сошёл с конвейера Горьковского автозавода ровно в канун 35-летнего юбилея массового производства модели: 1 июля 1999 года. Но это была уже не серийная (конвейерная), а штучная сборка из оставшихся машинокомплектов.

Любят за надежность и проходимость

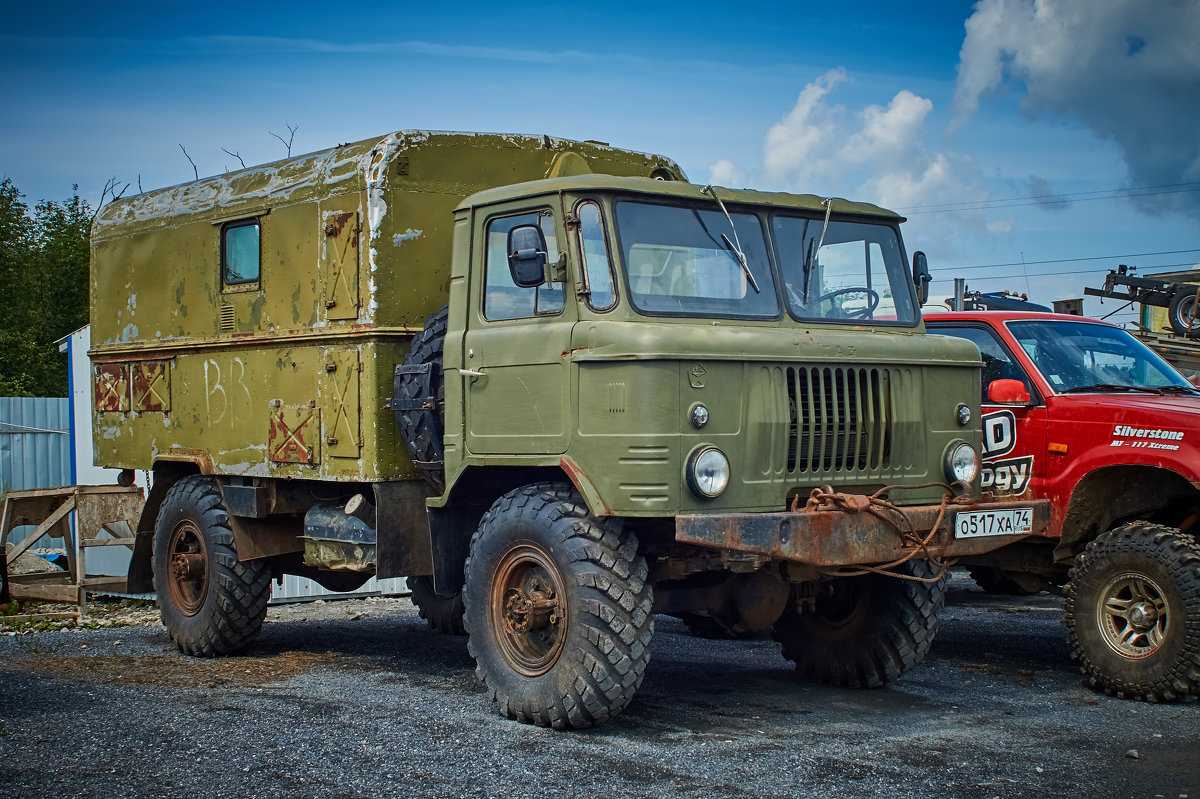

Газ 66 — легендарный грузовик-мультиплатформа советской эпохи (до 90 км/ч, 120 лс, 35л/100 км). Включает все возможные модификации, как будочные и бортовые трансформеры, как тягач, вездеход, бунговая вахтовка с печкой, основа-носитель тяжелой артиллерии. Не для обычной дороги – на ней машину трясет, мост тяжелый, тесно и шумно. И не для туризма. В самый раз — для сельской местности и непредсказуемых, но не самых дальних маршрутов, активного отдыха — охоты, рыбалки, сафари, экзотических автоэкскурсий и гонок, — где не ступала нога человека.

Мистика имени ГАЗ 66

В имени ГАЗ 66 подозрительно большое место занимает восточный мистицизм, связанный с нумерологией цифры «6». В имени она транскрибируется магическим посылом: «Катись, быстрей катись». Приблизительно таким же наделен и изначальный мотор. «Совпадение?! Не думаю!» Если Вселенной и впрямь правят числа, то и сегодня номер помогает машине выбираться изо всех передряг целой, вывозить людей, спасая им жизнь, оставаться безусловным нишевым фаворитом.

Описание

Своей высокой проходимостью автомобиль обязан самоблокирующимся дифференциалам переднего и заднего мостов и шинам с регулируемым давлением

Передний ведущий мост, виден гидравлический цилиндр усилителя рулевого управления. Концы рессор закреплены между резиновыми «подушками»

Задний ведущий мост, крестовины карданного вала защищены металлическими чехлами. Виден вакуумный усилитель гидравлического привода тормозов. ГАЗ-66 представляет собой грузовой автомобиль повышенной проходимости грузоподъёмностью 2 тонны, предназначенный для движения в сложных дорожных условиях и по бездорожью. Высокая проходимость обусловлена использованием кулачковых дифференциалов переднего и заднего мостов, больши́м дорожным просветом и регулируемым давлением в шинах (колёсные диски имеют особую конструкцию), для подкачки шин установлен компрессор с приводом от двигателя. Двигатель автомобиля снабжён предпусковым подогревателем ПЖБ-12. Рабочая тормозная система — гидравлическая раздельная с вакуумным усилителем, стояночная — барабанный трансмиссионный тормоз. Гидравлический усилитель рулевого управления.

Важная особенность этого автомобиля — сбалансированное расположение центра тяжести, практически равная нагрузка на переднюю и заднюю ось и компактность за счёт кабины над двигателем, благодаря чему автомобиль широко использовался в десантных войсках, так как приземляется сразу на все колёса и спускается без завала кабины. Однако ограниченный внутренний объём кабины и её расположение непосредственно над колёсами оказались опасны для экипажа в случае подрыва на мине, поэтому ГАЗ-66, начиная с 1980-х, выводился из состава боевых частей в Афганистане. В 1990-х ГАЗ-66 массово списывался из строевых частей, позже его заменил капотный грузовик ГАЗ-3308 «Садко» с аналогичной ходовой частью, но большей длиной.

Для осмотра двигателя кабина откидывается на шарнирах вперёд, между сиденьем водителя и сиденьем пассажира расположен несъёмный кожух, прикрывающий двигатель, из-за этого изогнутый рычаг коробки переключения передач расположен справа-сзади от водителя, что вызывает некоторые неудобства при переключении передач.

Для отдыха водителя ГАЗ-66 комплектовался съёмной подвесной брезентовой койкой, по существу гамаком, который подвешивался на четырёх крючках в кабине.

Передняя и задняя подвеска — на продольных полуэллиптических рессорах с гидравлическими телескопическими амортизаторами двухстороннего действия, ГАЗ-66 отличался плавностью хода. Из-за одинарных рессор на заднем мосту и самоблокирующихся дифференциалов в главных передачах автомобиль нельзя было перегружать.

История создания автомобиля

«Шишига» – детище Горьковского автозавода (сборка совершалась также на Кременчугском автозаводе). Первые чертежи появились еще в 1957 году, однако реализовать «начертанное» не представлялось возможным из-за отсутствия необходимого по мощности серийного мотора. Поэтому на базе существующих наработок до 1962 г. был выпускаем ГАЗ-62. А к 64-му году подходящий мотор был найден (им стал ЗМЗ-513). И производство стартовало. Продлилось оно аж до 1999 года (массовый выпуск был завершен 4-мя годами ранее), когда с конвейера сошел финальный ГАЗ-66-11. История создания ГАЗ-66 не закупорилась в 64-м году, а развивалась все 40 лет, чему подтверждение – множество конструктивных изменений, отразившихся в многочисленных модификациях. Грузовик был удостоен наград:

• первое место на выставке «Современная сельхозтехника» (Москва, 1966 год);
• первое место на Международной выставке сельхозтехники (Германия, 1967 год);
• присвоение Знака качества (до этого ни один советский автомобиль не был удостоен знаменитого пятиугольника) в 69-м году.

Грузовик имеет прекрасную проходимость по бездорожью

На смену «Шишиге» пришла 3308-я модель («Садко»). Однако превзойти (как минимум, по численности) «шестьдесят шестую» ничто не сможет. И после развала «Союза» она незаменима в Погранвойсках, для ВДВ, в сельском хозяйстве не только в России, но и во всех бывших союзных республиках, куда активно экспортировалась десятилетиями.

Конструктор ГАЗ-66

Кто изобрел ГАЗ-66 также однозначно известно, как и источник вдохновения для разработчиков (американский «Додж» WC-51, который в «Союзе» был хорошо известен благодаря поставкам по ленд-лизу), однако ходит легенда, что изобрела его женщина, причем фамилия женщины-конструктора так и осталась неизвестной. Это не так: главный конструктор ГАЗ-66 – Просвирин А. Д. (изначально координировали конструкторскую работу Заворотный Р., немного позже – Образцов О.). Под его эгидой также разрабатывался ГАЗ-62, к которому ни военная промышленность, ни народное хозяйство никакого интереса не проявили (всего выпустили 69 единиц). Собственно, после этого все силы Просвириным были брошены на ГАЗ-66 (по заказу и с учетом пожеланий Минобороны). Откуда миф про женщину конструктора? Ну, только женщина могла придумать такую неудобную кабину, разместив ее над мотором, неудобный рычаг переключения скоростей (справа, чуть сзади от водителя) и в целом додуматься до многих нестандартных решений по конструкции.

Типы раздаточных коробок

По числу передач:

1. Одноступенчатые. Применяются на полноприводных легковых автомобилях, основная функция – ограничение нагрузок на трансмиссию.
2. Двухступенчатые. Удваивает число передач, увеличивает диапазон передаточных чисел, и за счет этого повышает тягу. Устанавливается на грузовые машины.

Схема раздаточной коробки ГАЗ 66По расположению ведомых валов:

1. Соосные. Устанавливаются на большинство автомобилей. Их конструкция обеспечивает легкую установку межосевых дифференциалов. Кроме того, крутящий момент распределяется с учетом вертикальных нагрузок. Передний мост включен постоянно, что делает управление раздаткой более простым. Дополнительно с такими коробками обязательно устанавливается устройство для блокировки межосевого дифференциала, чтобы обеспечить движение при буксовании колес.
2. Несоосные раздаточные коробки, как правило, не оснащаются дифференциалами. Это влечет за собой необходимость отключать передний мост при движении по дорогам с твердым покрытием. В противном случае это приведет к неравномерному распределению мощности и ускоренному износу шин. Одновременно блокируется пониженная передача, чтобы ограничить передачу чрезмерного крутящего момента на задний мост.

По приводу ведомых валов:

• с дифференциальным приводом;
• с блокированным приводом.

С дифференциальным приводом

Дифференциальный привод обеспечивает передачу крутящего момента от ведущего вала к ведомым через особое устройство – дифференциал. Он обеспечивает оптимальное распределение вращения между осями автомобиля. Устройства различаются между собой по конструкции и местоположению.

С блокированным приводом

Главная особенности такой коробки – она обеспечивает синхронное вращение колес, установленных на разных мостах. Однако по-настоящему синхронное движение возможно только на идеально ровной дороге. На практике одновременное вращение колес приводит к так называемой «циркуляции мощности» в трансмиссии. В результате на детали трансмиссии и шины приходится повышенная нагрузка.

Кроме того, существуют раздатки со смешанным приводом. В такой конструкции одни ведомые валы имеют одинаковую угловую скорость, а другие соединены через дифференциал.

Описание

Как и «Додж ¾», «Шишига» вобрал лучшее от джипа и грузовика одновременно: маневренность, легкость объединилась с неплохой грузоподъемностью (2 тонны при 3,47-тонной массе авто) и многофункциональностью. Грузовик воплощает несколько нестандартных решений:

• 2-местная кабина размещена над силовым агрегатом, что позволяет расширить площадь платформы (как показала эксплуатация в условиях войны, из-за такой конструкции при наезде намину у экипажа нет шанса выжить, поэтому поставки на Афганский фронт были прекращены, несмотря на то, что авто прекрасно справляется с гористой местностью);
• «запаска» крепится вертикально позади кабины (это позволило понизить платформу);
• система торможения оснащена гидровакуумными усилителями;
• гидроусилитель руля (не часто присутствует на малотоннажниках);
• давление в шинах регулируемо централизованной системой.

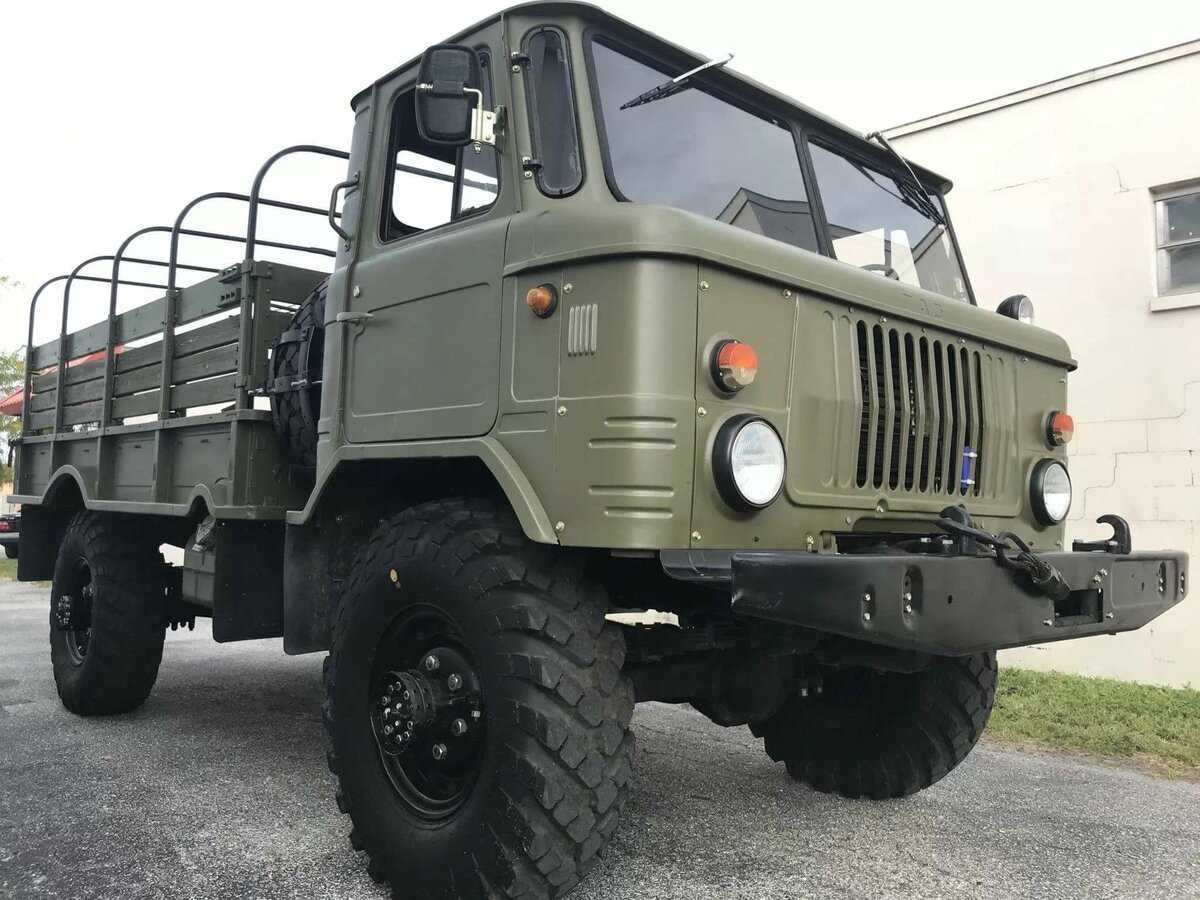

ГАЗ-66-11

Модификации ГАЗ-66

ГАЗ-66-1 (1964—1968) — первая модель без централизованной системы регулирования давления воздуха в шинахГАЗ-66А (1964—1968) — с лебёдкойГАЗ-34 — опытный образец с колёсной формулой 6×6ГАЗ-66Б (с 1966) — авиадесантный вариант с телескопической рулевой колонкой, складной крышей и откидной рамкой ветрового стеклаГАЗ-66Д (1964—1968) — шасси с коробкой отбора мощностиГАЗ-66П — седельный тягач (опытный)ГАЗ-66Э (1964—1968) — с экранированным электрооборудованиемГАЗ-66-01 (1968—1985) — базовая модель с централизованной системой регулирования давления воздуха в шинахГАЗ-66-02 (1968—1985) — с лебёдкойГАЗ-66-03 (1964—1968) — с экранированным электрооборудованиемГАЗ-66-04 (1968—1985) — шасси с экранированным электрооборудованиемГАЗ-66-05 (1968—1985) — с экранированным электрооборудованием и лебёдкойГАЗ-66-11 (1985—1996) — модернизированная базовая модельГАЗ-66-12 (1985—1996) — с лебёдкойГАЗ-66-14 (1985—1996) — шасси с экранированным электрооборудованием и коробкой отбора мощностиГАЗ-66-15 (1985—1996) — с экранированным электрооборудованием и лебёдкойГАЗ-66-16 (1991—1993) — модернизированый вариант с двигателем ЗМЗ-513.10, усиленными шинами (колеса — односкатные), доработанными тормозами, платформой без надколесных ниш (впоследсттвии устанавливалась также на ГАЗ-66-11 и ГАЗ-66-40); грузоподъемность 2,3 тГАЗ-66-21 (1993—1995) — народнохозяйственная модификация с двойными шинами заднего моста и деревянной платформой типа ГАЗ-53, грузоподъёмность 3,5 т.ГАЗ-66-31 — шасси для самосваловГАЗ-66-41 (1992—1995) — с безнаддувным дизелем ГАЗ-544ГАЗ-66-40 (1995—1999) — с турбодизелем ГАЗ-5441ГАЗ-66-92 (1987—1995) — северныйГАЗ-66-96 — шасси для вахтовых автобусовЭкспортныеГАЗ-66-51 (1968—1985)ГАЗ-66-52 (1968—1985) — с лебёдкойГАЗ-66-81 (1985—1995) — для стран с умеренным климатомГАЗ-66-91 (1985—1995) — для стран с тропическим климатомСпециализированныеАП-2 — автоперевязочная, основная транспортная единица медицинского пункта полка.АС-66 — санитарный автомобиль, предназначенный для эвакуации раненых.ДДА-2 — дезинфекционно-душевая установка, используется в войсковых (иногда в гражданских) санитарно-эпидемиологических подразделениях.ГЗСА-731, 983А, 947, 3713, 3714 — фургоны «Почта», «Хлеб» и «Медикаменты».МЗ-66 — маслозаправщик.Р-142 — командно-штабная машина3902, 3903, 39021, 39031 — передвижные мастерские для оказания техпомощи сельхозтехнике.2001, 2002, 3718, 3719, 3716, 3924, 39521 — передвижные клиники.ГАЗ-САЗ-3511 — самосвал сельскохозяйственного назначения на шасси ГАЗ-66-31 (сборка — Саранск).ГАЗ-КАЗ-3511 — самосвал сельскохозяйственного назначения на шасси ГАЗ-66-31 (сборка — Бишкек, Киргизия).АвтобусыНЗАС-3964, Волгарь-39461 — вахтовые автобусы (на шасси устанавливался комфортабельный кузов с креслами для пассажиров).АПП-66 — автобус повышенной проходимости, шины с регулировкой давления. Выпускался 172 Центральным автомобильным ремонтным заводом только для нужд Министерства обороны СССР. До 1987 г. выпущено около 8 000 экз.ПАЗ-3201, полноприводный вариант ПАЗ-672.ПАЗ-3206, полноприводный вариант ПАЗ-3205.

В игровой и сувенирной индустрии

• Модели в масштабе 1:43 выпускались в 1993-94 годах Екатеринбургской . Имели очень высокую детализацию.
• Похожая модель выпускалась на Саратовском (бывший «Агат»).
• Китайской выпускаются модели: ГАЗ-66 и
• ГАЗ-34 в разных расцветках: «с тентом»,
• «с ракетной установкой» и
• «автокран».

Также в 2012 году была выпущена партия бортовых ГАЗ-66 фирмой StartScaleModels тиражом 3000 штук.
Выпускается пластиковая модель в масштабе 1/35 в разных вариантах:

• радиоуправляемое авто,

с зениткой ЗУ-23-2,
с тентом
и другие.

Представлен в игре SpinTires как «Модель-B-66». Обладает заниженной, по сравнению с реальной, проходимостью и крайне ограниченным функционалом (кунг, тележка и запасное колесо)

Интересные факты:

ГАЗ-66 — донор не только новые армейских моделей, но и значимых узлов гражданской техники, как автобус ПАЗ-672.

ПАЗ-672

Кабина: важные особенности и лайфхаки

Кабина маленькая, не самая удобная (не только в переключении скоростей и размещении ног). Однако представляла небывалый уровень комфортабельности, заботы о водителе на момент создания.

Обстановка в салоне крайне брутальная и спартанская — не развернешься. Места мало, а еще надо акробатически руку завести за спину, чтобы найти рычаг КПП. Вместе с тем, функционал на высоте: достойное системное отопление и кондиционирование, устройства обдува и омывания ветрового стекла.

Двигатель-обогреватель и гамак

По рассказам «срочников», в гамаке Шишки составу доводилось почивать частенько. Радовало это особенно в зимнюю пору, поскольку Газ 66 оснащен естественным «обогревателем». – С двигателя в кабине легко снимается крышка, над ним (на предусмотренных крючках) вывешивается походный брезентовой гамак. Пока двигатель остывает – в течение 1-2 часов – настоящая жара, затем производится перепуск мотора (по желанию).

«Чем круче джип, тем дальше идти за ШИШИГОЙ»

«Шишига», как ретро бренд, оставляя позиции новым форматам, находится в ряду легендарных армейских вездеходов (УРАЛ, ЗИЛ, ГАЗ 53). Неприхотливый и выносливый, как и прежде, незаменим для экстремальных природных условий. Активно эксплуатируется в наиболее непроходимых местах, в непредсказуемой и агрессивной среде, в глуши. Горячо любим многими поколениями геологов, поисковиков, участвует в ралли.

«Убийца Хаммера»

Шишак против Хаммера и ряда другой вездепроходной техники – это уверенное лидерство по ряду параметров.

С подключенным передним мостом – неудержим!

Автоматизированная подкачка и спуск колес – прямо из кабины.

Не покидая теплого водительского места, по показаниям приборов, можно быстро повысить сцепление с поверхностью, чтобы проскочить (как на гусеничном ходу) опасное место! Ни современная Тойота, ни УАЗ удачной системой не располагают.

На Кавказе, Урале, в Карпатах, на Алтае и в Саянах, – во всех традиционно сложных территориальных условиях местности, – «достаточная техника». То есть, в гору уверенно идет гружёной, как и по руслу бурной каменистой реки.

Важно! ГАЗ 66 потребляет топливо минимум 32-35 литров/100км, не 20 литров, заявленных в паспорте модели. Шумный, жесткий 2-тонник (при своем весе 3,5т) дает непередаваемое чувство победы над любой трассой, водной стихией, пересеченной местностью

Клиренс 315 мм, кулачковые дифференциалы мостов, раздаточная 2-ступечатая коробка, 3 и 4 скорость с синхронизатором, – все предусмотрено для покорения бездорожья!

Шумный, жесткий 2-тонник (при своем весе 3,5т) дает непередаваемое чувство победы над любой трассой, водной стихией, пересеченной местностью. Клиренс 315 мм, кулачковые дифференциалы мостов, раздаточная 2-ступечатая коробка, 3 и 4 скорость с синхронизатором, – все предусмотрено для покорения бездорожья!

Испытатели прогнали на опытных Шишаках по Забайкалью, Дальнему Востоку, Западной и Восточной Сибири, Крайнему Северу – везде, где непроходимые дебри для другой техники и до того не ступала нога человека.

Поистине, выдающиеся характеристики внедорожника, армейской всепроходной конфигурации ГАЗ-66 задает комплексно:

1. лебедка самовытаскивания (с ГАЗ-62);
2. одинаковая колея задних и передних колес;
3. ступичная система «от пробуксовки»;
4. с высоким клиренсом и шиноподкачкой (в одно касание).

С таким арсеналом автомобилю легко форсировать и метровый брод, и 40-градусный подъем.

Если характеристики превосходны, техника никогда не подводила в тяжелых условиях и дешево обходится в ремонте, то почему снята с производства? Ответ способна дать только армия, чьи нужды покрывал основной выпуск.

Модный тренд: для охоты, рыбалки, ралли

Став настоящей легендой еще в первые годы своей полувековой истории, ретро мега машина ГАЗ 66 и сейчас широко используется в люксовом сегменте курортных покатушек, сафари, организаторами рейдов. Где нет дорог, только направление, идеален простой в устройстве и безотказный в эксплуатации, дешевый в амортизации и исключительно ремонтопригодный Шишак. Компактный и выносливый, теплый и добросовестно неприхотливый, никогда не даст пропасть даже сбившимся с курса!

Газ 66 — это проходимость по снежному покрову до 75 см и сыпучим грунтам (при подспущенных шинах), под значительным уклоном (вверх по горам).

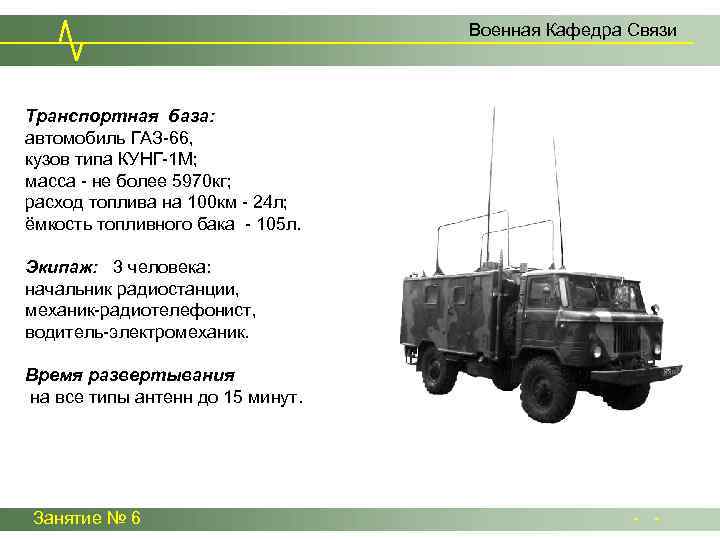

Модификации и военное применение

ГАЗ-66 –универсальный грузовик, предназначенный для перевозки грузов и людей по всем видам дорожных покрытий, а также по бездорожью. Благодаря удачной конструкции, на основе базовой модели было создано множество модификаций, как универсальных, так и специализированных.

Так, автомобиль применяется на аэродромах для буксировки легких летательных аппаратов. В качестве тягача он используется и на тяжелом авианесущем крейсере «Адмирал Кузнецов». Широкое применение автомобиль нашел в воздушно – десантных войсках благодаря сбалансированности центра тяжести и компактности. Одинаковая нагрузка на переднюю и заднюю ось позволяют ему при десантировании опускаться на все колеса без завала кабины вперед.

Десантный вариант ГАЗ-66Б со складывающейся кабиной

В 80 –е годы конструкция автомобиля подверглась частичной модернизации. Мощность двигателя была увеличена, подверглась изменениям тормозная система, была установлена новая светотехника. Обновленная модель грузовика начала выпускаться с 1985 года. С 1993 года на некоторых модификациях начали устанавливать дизельный двигатель. Серийное производство автомобилей ГАЗ-66 полностью завершилось в 1999 году, однако, отдельные партии грузовиков ГАЗ-66 дизель, продолжали выпускать по специальным заказам и позже.

Всего за годы производства с конвейера завода сошло около миллиона экземпляров автомобилей этой модели. В настоящее время вместо ГАЗ -66, завод освоил выпуск капотных грузовиков «Садко».

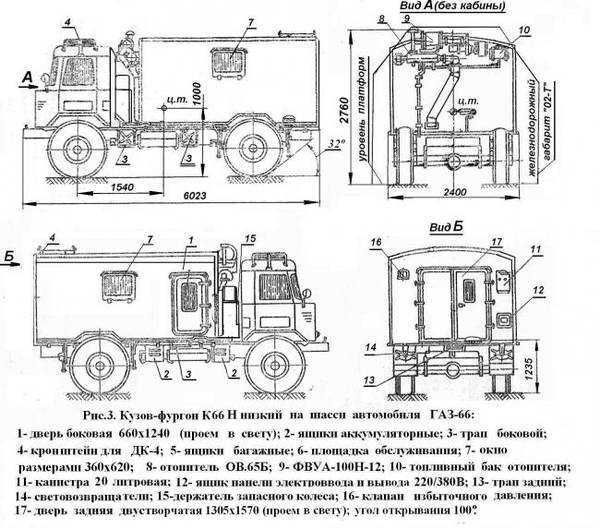

Основные модификации

ГАЗ-66-01	Базовая модель, годы производства 1964-1984
ГАЗ-66-02	Грузовик, оснащенный лебедкой, производился с 1964 по 1984.
ГАЗ-66-03	Модификация, оснащенная помехозащищенным электрооборудованием, без системы централизованного регулирования давления в шинах, годы производства 1964-1968.
ГАЗ-66-04	Грузовик, оснащенный дополнительным помехозащищенным электрооборудованием, годы производства 1964-1984.
ГАЗ-66-05	Модификации грузовика оснащенного лебедкой и помехозащищенным электрооборудованием, годы производства 1964-1984.
ГАЗ-66-11	Модернизированный автомобиль с новым двигателем ЗМЗ 6606 (120л.с.) и новой светотехникой, выпуск освоен в 1985 г.
ГАЗ-66-12	Модернизированный вариант автомобиля с лебедкой, выпуск освоен в 1985 г.
ГАЗ-66-14	Модернизированный автомобиль с помехозащищенным электрооборудованием, выпуск освоен в 1985 г.
ГАЗ-66-15	Специальная модификация автомобиля с помехозащищенным электрооборудованием и лебедкой, выпуск освоен в 1985 г.
ГАЗ-66-16	Грузовик с деревянной платформой с двускатными задними шинами без системы регулирования давления в шинах и дополнительного бензобака, выпуск освоен в 1993 г.
ГАЗ-66-21	Грузовик с удлиненной деревянной платформой с усиленной рамой ,мостами и подвеской, выпуск освоен в 1993 г.
ГАЗ-66-30	Специальная платформа–шасси для самосвала САЗ 3531

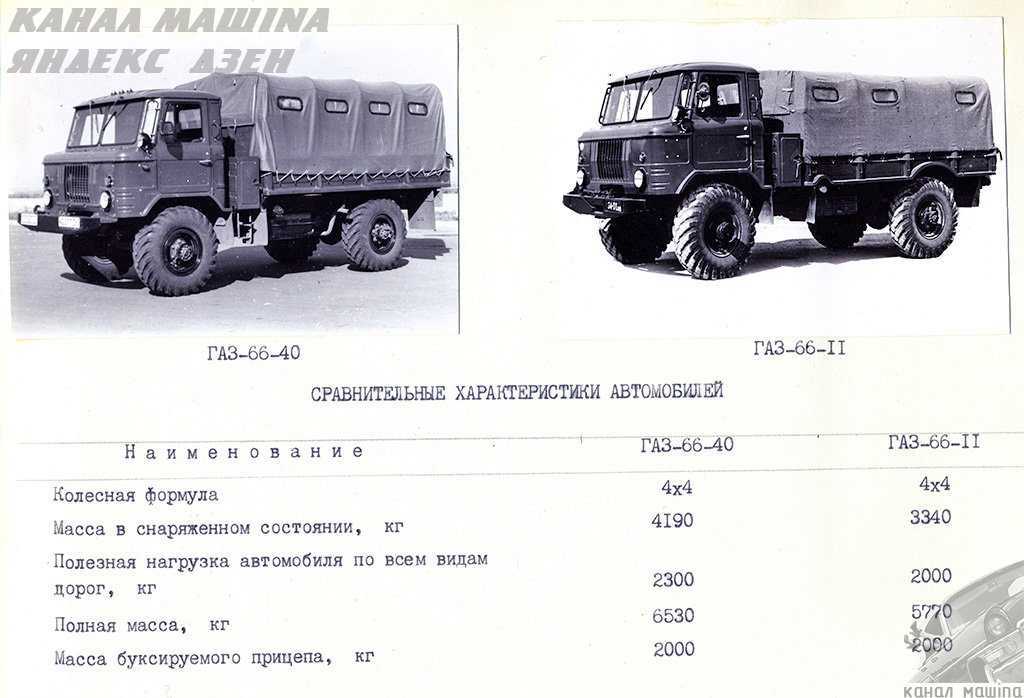

ГАЗ-66-40	Версия автомобиля с турбодизельным двигателем, годы производства 1993 -1999.
ГАЗ-66-41	Автомобиль с дизельным двигателем ГАЗ 544, с двускатными шинами. На грузовике отсутствует система централизованной регулировки давления шин и дополнительный бензобак, годы производства 1993 -1999.
ГАЗ-66-81	Экспортный вариант автомобиля для стран с умеренным климатом.
ГАЗ-66-91	Экспортный вариант автомобиля для стран с тропическим климатом.
ГАЗ-66-92	Автомобиль в северной компоновке, с дополнительной изоляцией и обогревателем, двойными стеклами, противотуманными фарами, аккумулятором увеличенной емкости. Выпуск освоен с 1987г.
ГАЗ-66-96	Платформа–шасси для вахтовых автобусов.
ГАЗ-66Б	Десантный автомобиль оснащенный специальным десантным оборудованием и брезентовым верхом.
ГАЗ-66П	Опытная модель легкого седельного тягача.
ГАЗ-33	Опытная модель трехосного грузовика.

Кто спроектировал?

Проект ГАЗ 66 Просвирнин А.Д.

Александр Дмитриевич Просвирнин — востребованный и успешный проектировщик, считается главным конструктором Газ 66 с 1957 года. Под его непосредственным руководством велась разработка большинства знаковых моделей автозавода — от ГАЗ-53 до ГАЗ-14 (представительская «Чайка»). В проектной группе Горьковского завода также участвовали и вложили свой гений в результат прославленные Олег Образцов, Александр Просвирин, Ростислав Заворотный.

Двигатель

Двигатель изначально стоял карбюраторный штатный ЗМЗ 6606 Заволжского моторного з-да. Новый вариант разработал Павел Сыркин (на 120 лс). Опционно позже выпускался и дизель. – Мотор, хотя и надежный, но слабая сторона модели, но достойная внимания.

Основа конструкции

Подкупающе несокрушима примитивность минимализма – рама покоится на мостах с рессорами, над ней – откидная кабина с безотказным мотором – хоть в поле и на болоте чини. Не вязнет – срабатывает механизм выталкивания колес спицами, система подкачки шин.

«Американское» лицо: Шишига — Dodge советской армии и народа

Созданный более полувека назад, как копия американского, представляет дух и лицо армии, народного хозяйства, а главное – отечественной реальности! Уверенный покоритель отчаянного российского бездорожья, абсолютно непроходимых и глухих мест, Шишига — культовая тяжелая техника Советского Союза в классе Мега Машины.

Технические характеристики ГАЗ-66 в цифрах

• Макс. длина (с лебёдкой): 5,806 м; Ширина: 2,322 м; Высота по тенту без нагрузки: 2,520 м; Высота по кабине с полной массой: 2490 мм.
• Грузоподъёмность: 2000 кг; Масса: 3470 кг; Разрешённая максимальная масса: 5940 кг.
• Колёсная база: 3,3 м; Колея передних колёс: 1,8 м; Колея задних колёс: 1,75 м.
• Дорожный просвет: от 315 мм до 870 мм.
• Радиус поворота: 9,5 м.
• Глубина преодолеваемого брода (по дну): 0,8 м.
• Объём топливных баков: 2 по 105 литров.

Двигатель ГАЗ-66

Штатный двигатель ГАЗ-66 – ЗМЗ-66 Заволжского моторного завода – карбюраторный, восьмицилиндровый четырёхтактный, V-образной компоновки, с жидкостным охлаждением. Рабочий объём данного мотора – 4254 кубических сантиметра.

• Мощность – 120 лошадиных сил.
• Максимальный крутящий момент (при частоте вращения коленвала 2500 оборотов в минуту) – 284,4 Нм.
• Диаметр цилиндра –92 мм. Ход поршня – 80 мм.
• Степень сжатия: 6,7.
• Масса двигателя: 262 кг.
• Тип карбюратора: К-126 (до конца 80-х годов) или К-135 (оставшиеся годы производства).
• Вид топлива: низкооктановый бензин (А-76).
• Расход топлива: 20-25 литров на 100 километров.

Мотор ГАЗ-66 оказался и короче, и меньше по габаритам мотора ГАЗ-63.  Двигатель автомобиля ГАЗ-66 был также снабжён предпусковым подогревателем ПЖБ-12.

Мотор ЗМЗ-66-06 под кабиной «шишиги».

Гораздо меньшая часть грузовиков ГАЗ-66 была укомплектована двигателем ЗМЗ-513.10, представляющим собой усовершенствованный на рубеже 80-х/90-х годов вариант мотора ЗМЗ-66-06 (объём тот же, мощность – 125 л.с.)

В 90-х годах  в небольшом количестве также выпускались ГАЗ-66 с дизельным двигателем ГАЗ-544 мощностью 85 л.с. и крутящим моментом 235 Нм; а также с турбированными дизелями ГАЗ-5441. (116 л.с.). Данные модификации получили индекс ГАЗ-66-41.

Определённая производителем максимальная скорость составляет 90 км/ч. Хотя и есть возможность самостоятельно снять ограничитель оборотов двигателя (тогда можно будет разгоняться до 110-120 километров в час), данному автомобилю это, в общем-то, ни к чему.

Трансмиссия, ходовая часть, рулевое и тормозное управление

Коробка переключения передач на ГАЗ-66 механическая, 4-х ступенчатая, с синхронизаторами на 3-й и 4-й передачах. Раздаточная коробка имеет две передачи, с понижающей и отключаемым передним мостом. Включение прямой  передачи в РК ещё не означает отключения переднего моста. Он включается отдельным рычагом и может работать при любой передаче в  «раздатке». Тип рулевого управления – глобоидальный червяк с трёхгребневым роликом, имеется гидроусилитель.

С целью облегчения управления автомобилем использованы не только синхронизаторы. С той же целью в конструкцию рулевого управления введён гидравлический усилитель, применена тормозная система с гидровакуумным усилителем тормозов. Сцепление сделано по однодисковому типу, также установлен гидропривод.

Передняя и задняя подвеска – на продольных полуэллиптических рессорах с гидравлическими телескопическими амортизаторами двухстороннего действия, ГАЗ-66 отличался плавностью хода. Из-за одинарных рессор на заднем мосту и самоблокирующихся дифференциалов в главных передачах эту автомашину нельзя перегружать.

Рабочая тормозная система – раздельная (но данное техническое решение стало применяться только в 80-90 гг. производства модели); стояночная – барабанный трансмиссионный тормоз. Рабочий механизм тормозной системы – барабанный, имеет гидропривод и гидровакуумный усилитель. Такая конструкция обеспечивает хорошее торможение на любом дорожном покрытии. Стояночный тормоз действует на все колёса грузовика. Но «ручник» установлен на валу привода заднего моста. А в этом случае, блокировать и передние колёса он может только тогда, когда в «раздатке» включён и передний мост.

Мосты ГАЗ-66

Ведущие мосты ГАЗ-66 гипоидного типа. Конструкция заднего моста ГАЗ-66 представлена следующими узлами и деталями: картер, сборный редуктор, две полуоси. Редуктор располагается в картере: для него здесь есть специальное утолщение. Он обеспечивает оптимальное число оборотов, передаваемое от карданной передачи на полуоси, и увеличивает крутящий момент на колёсах.

Редуктор ГАЗ-66 состоит из корпуса, ведущей и ведомой шестерней главной передачи, сборного дифференциала и подшипников. Передний мост Газ-66 включает в себя такой же редуктор, что и сзади.

Задний мост ГАЗ-66 – агрегат с цельной балкой моста; главная передача одинарная, гипоидная, полуоси полностью разгруженные.
