Газ 53 самосвал

Модификации ГАЗ-53[]

• ГАЗ-53Ф (с октября 1961 года, по январь 1967 года) — бортовой грузовик и шасси с форсированным двигателем ГАЗ-51 мощностью 82 л.с., задним мостом ГАЗ-51 с редуктором от ГАЗ-63 (i=6,7), грузоподъёмность 3,5/3,0 т, максимальная скорость до 75 км/ч;
• ГАЗ-53 (с июня 1964 года по 1965 год) — базовая модель грузовика с двигателем ЗМЗ-53, V8, мощностью 115 л.с., максимальная скорость до 85 км/ч;
• ГАЗ-53А (с июня 1965 года по 1983 год) — модернизированная версия бортового грузовика ГАЗ-53 грузоподъёмностью 4 т;

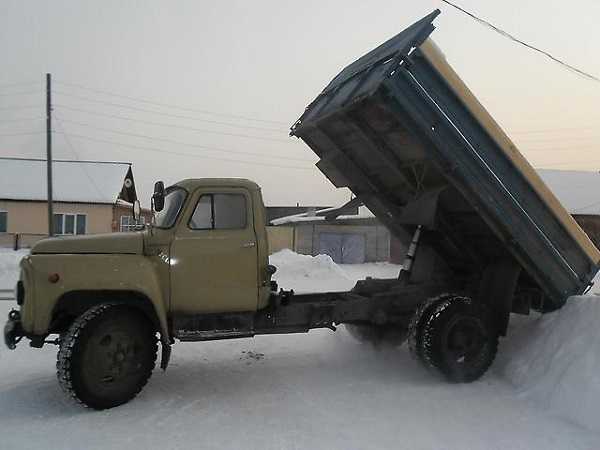

• ГАЗ-53Б — самосвал, серийное производство начато 3 октября 1966 года
• ГАЗ-53Н (с 1966 года по 1983 год) — армейская модификация ГАЗ-53А с дополнительным топливным баком на 105 л, предпусковым подогревателем и комплектом дополнительного оснащения;
• ГАЗ-53-02 — шасси под самосвал ГАЗ-САЗ (САЗ-3503);
• ГАЗ-53-05 — седельный тягач, серийно не выпускался;
• ГАЗ-53-40 (с 1971 года по 1984 год) — удлинённое шасси ГАЗ-53А с оперением, но без кабины для поставок Курганскому автобусному заводу для монтажа кузовов автобуса КАвЗ-685, в небольших количествах поставлялось и на СемАР для монтажа специальных кузовов;
• ГАЗ-53-50 — экспортная модификация ГАЗ-53А для стран с тропическим климатом;
• ГАЗ-53-70 — экспортная модификация ГАЗ-53А для стран с умеренным климатом;
• ГАЗ-53-12 (с 1983 года по январь 1993 года) — модернизированная базовая модель с двигателем ЗМЗ-511 мощностью 120 л.с., грузоподъёмность 4,5 т, максимальная скорость до 90 км/ч;
• ГАЗ-53-19 (с 1984 года по 1992 год) — модификация на сжиженном газе, мощность двигателя 105 л.с., максимальная скорость до 80 км/ч;
• ГАЗ-53-27 (с 1984 года по 1992 год) — модификация на сжатом природном газе, мощность двигателя 100 л.с., максимальная скорость до 80 км/ч.

Специальные версии

• Автолестница АЛ-18(52-01)-Л2. изготавливалась на Торжокском заводе противопожарного оборудования с 1967 г. Автомобиль предназначался для доставки к месту пожара личного состава численностью два человека, проведения спасательных и вспомогательных работ, тушения пожаров в зданиях высотой до шести этажей, а также для подачи воды лафетным стволом, закрепляемым на вершине лестницы. Автолестница укомплектована тремя основными коленами и одним дополнительным. Габаритные размеры автомобиля в транспортном положении составляют 7980×2220×2670 мм. Колена АЛ-18 выдвигаются гидроцилиндром, сдвигание колен происходит под действием их собственной массы. Дополнительное колено выдвигают и сдвигают вручную, когда основные колена закреплены. Дополнительное колено служит для доводки вершины лестницы до необходимого положения.
• МПР-9924 (мастерская передвижная ремонтная) — передвижная ремонтная мастерская на шасси автомобиля ГАЗ-53 или ГАЗ 52-01.

ГАЗ-53А ‘1965–83

Модель 53 12

Грузовик предназначен для транспортировки грузов весом до 4 500 кг по асфальту и грунтовым дорогам. Машина допускала эксплуатацию при температуре от +40 до -40º C.

Вариант 53 12 является глубокой модернизацией модели 53А с лучшими показателями по экономии горючего, ремонтным регламентам и безопасности.

Повышение мощности силовой установки, применение новых радиальных шин позволило увеличить динамику и проходимость машины.

Автомобили серий 53 27 и 53 19 работали на сжатом и сжиженном газе.

Силовой агрегат ЗМЗ-53-11 получил секционный маслонасос, полнопоточное фильтрующее устройство, новые головки цилиндров с повышенным параметром сжатия, вентиляция картера была переведена на закрытую схему.

У автомобиля были усилены: рессорная подвеска, рамные элементы, поперечина (балка) оси. Удалось на 19% уменьшить токсичность выхлопа.

В дальнейшем автомобиль оборудуется триплексом переднего обзора, бесконтактной системой зажигания, новой светотехникой, аварийными сигналами, гидровакуумным усилителем с распределением давления торможения по осям.

Известны ли вам технические характеристики самосвала «Урал-5557», успешно используемого в сельском хозяйстве и других сферах человеческой деятельности?

В этом обзоре рассмотрена базовая модель и разновидности УАЗ-3303.

По этому адресу: http://spez-tech.com/tehnika/gruzovie-avto/ural/6464-osnovnyie-harakteristiki-ustroystvo.html вы найдете описание основных технических характеристик автомобиля «Урал-6464».

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.

Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).

Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

Вариант модели ГАЗ 53Н

Проверка технического состояния ДВС ЗМЗ 53

По некоторым показателям можно судить о техническом состоянии двигателя. Такими показателями являются:

• расход масла на 100 (1000) км пробега;
• значения величины давления масла на холостых и средних оборотах коленчатого вала;
• компрессия в цилиндрах ДВС.

Расход масла проверяют по уровню контрольным щупом на холодном незаведенном двигателе. Если расход превышает 0,4 л на 100 км, двигатель нуждается в ремонте. Но ремонтируют ДВС и при меньшем потреблении масла, особенно тогда, когда на моторе нет никаких подтеков.

Компрессию в цилиндрах ДВС замеряют компрессометром. Такую операцию необходимо проводить вдвоем. Компрессия замеряется при вывернутых свечах, полностью открытой дроссельной заслонке, на хорошем аккумуляторе и отключенной подачей питания на высоковольтные провода. Хорошей компрессией на ЗМЗ 53 считается показатель 7,5 кг/ см².

Технико-эксплуатационные характеристики и габариты ГАЗ-53

Для своего времени грузовик ГАЗ-53 был прогрессивным транспортным средством. Об этом говорят его эксплуатационные характеристики. Мощная металлическая рама обеспечивает высокую грузоподъемность, которая равняется 4,5 тоннам. Запас прочности и усиление рессор позволяют перевозить грузы еще большего веса. Наличие заднего привода обеспечивает лучшую управляемость транспортным средством.

Габариты автомобиля соответствуют следующим размерам:

Габариты ГАЗ-53

• длина – 6, 395 м;
• ширина – 2,38 м;
• высота – 2,22 м;
• базовое расстояние между колесами по длине составляет 3,7 м, размер колеи передних колес – 1,63, задних – 1,69 м;
• клиренс ГАЗ-53 равен 0,265 м;
• размер кузова для перевозки груза — 3,74×2,17 с высотой бортов 0,68 м;
• радиус поворота ГАЗона 53 составляет 8 м.

Технические характеристики ГАЗ-53 состоят в следующем:

• автомобиль оснащен 6 колесами, два из которых размещены на переднем мосту и четыре — на заднем, попарно;
• вес автомобиля ГАЗ-53 в полном снаряжении составляет 3200 кг;
• грузоподъемность – 4 тыс. кг для ГАЗ-53Ф, ГАЗ-53A и 4500 кг — для ГАЗ-53-12;
• наружный диаметр колесных дисков равен 8,25–20 дюймам;
• рекомендованная предельно допустимая масса буксируемого устройства — не более 4 тыс. кг;
• максимальная скорость движения по горизонтальному участку дороги с асфальтобетонным покрытием — 90 км/час.

Характеристики топливной системы автомобиля ГАЗ-53:

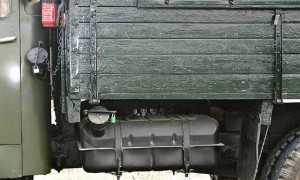

• вместимость топливного бака составляет 90 литров;
• для грузовиков армейского исполнения — 115 литров;
• расход топлива на 100 км пробега равняется 24 литрам.

Правильно ТО двигателя

Сам по себе двигатель хороший, и нареканий не вызывает, главное поддерживать его техническое состояние.

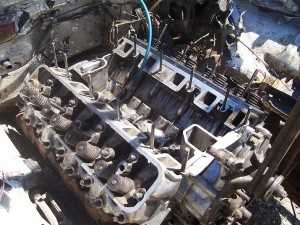

Так выглядит ДВС для автомобиля ГАЗ 53

Этого можно достичь, если в двигателе использовать рекомендуемую марку бензина, масло и все смазочные материалы. На поршнях и стенках цилиндров образуется нагар. Образованный нагар требуется периодически счищать.

При проведении технического обслуживания головку блока цилиндров необходимо подтягивать.

Не стоит забывать и про температурный режим.

Чтобы двигатель прослужил дольше, при первой же необходимости заменяйте поршневые кольца. О том, что пора заменять поршневые кольца, вам скажет сам автомобиль. В этом случае после каждых 100 км. пробега масло будет уменьшаться примерно на 400 грамм. Если же давления масла в системе упало, то тут дело во вкладышах коренных подшипников коленчатого вала, которые также необходимо сразу заменить.

Двигатель для ГАЗ 53 в разрезе

Если вы приняли решение заменить вкладыши, не поленитесь и очистите полость шатунных шеек коленвала. Время от времени проверяйте ГРМ и регулируйте тепловые зазоры клапанов.

Из истории

С осени 1961 и по январь 1967 года горьковчане выпускали ГАЗ 53 с индексом «Ф», на ГАЗ 53Ф стоял шестицилиндровый двигатель ГАЗ 51. Хотя мотор был в то время несколько усовершенствован, но он обладал существенными недостатками.

ДВС уже морально устарел к тому времени. Нижнее расположение клапанов давало низкий КПД и небольшую мощность, мотор неудобен был в обслуживании и ремонте. Даже отрегулировать клапана являлось проблемой, и на их регулировку уходило немало времени. Чугунная конструкция имела немалый вес, мотор имел относительно небольшой ресурс по пробегу. Все шло к тому, чтобы заменить устаревшую конструкцию на что-то более приемлемое.

Пример двигателя для ГАЗ 53

В апреле 1958 года в городе Заволжье Горьковской области новый моторный завод приступил к выпуску двигателей и запасных частей к ним. ЗМЗ являлся дочерним предприятием ГАЗ и делал моторы для этого предприятия. Параллельно ДВС выпускались для Ульяновского и Московского автомобильного завода.

В то время это был большой шаг вперед в автомобильной промышленности.

Сначала ЗМЗ спроектировал V-образный 8-цилиндровый двигатель для ГАЗ 13 «Чайка» (ЗМЗ 13). Двигатель обладал мощностью 195 лошадиных сил и работал на бензине с высоким октановым числом (Аи-93 или Аи-95). Почти сразу был разработан ДВС ЗМЗ 41 (140 л.с.). ЗМЗ 41 работал на «семьдесят шестом» бензине. Этот мотор устанавливался на «Волгах» спецслужб.

Так выглядит V образный 8-цилиндровый ДВС

Отличия линейки 53А от 53

Модели автомобиля имеют следующие отличия:

• усиленная передняя ось;
• новая конструкция кардана;
• более надежная конструкция рулевого привода;
• новая решетка радиатора;
• сигналы поворота дублируются повторителями на крыльях кабины;
• наличие стеклоочистителей с электроприводом;
• отопление кабины.

В 1973 г. модель 53А отметили Государственным знаком качества СССР.
Расширяя функциональные возможности машины, было налажено изготовление шасси 53 01 под крытые кузова и спецоборудование.

Шасси 53 02 являлось платформой для применения кузова самосвального типа и оборудовалось устройством снятия мощности для гидравлического насоса.

На экспорт шли грузовики моделей 53 50 и 53 70. Машины охотно приобретались в Бельгии, Финляндии, в соцстранах. В Болгарии и на Кубе осуществлялась сборка грузовиков из комплектов, поступающих с ГАЗа.

Модель 53 12 производилась с 1983 по 1992 год, как дальнейшее развитие 53-й линейки. В грузовик был установлен восьмицилиндровый мотор ЗМЗ-511.

Мощностной параметр в 120 л. с. позволил довести нагрузку до 4,5 т, а скоростной показатель – до 90 км/ч.

Потребление бензина повысилось до 30 литров, но была предусмотрена возможность установки оборудования для заправки сжиженным или сжатым газом.

Технические характеристики базового бортового автомобиля ГАЗ-53:

Показатель	Ед. изм.	Значение
Период производства		1964-1983 гг.
Предельный размер по габариту (длина, ширина, высота)	мм	6 395, 2 380, 2 220
Расход топлива	л/100 км	24
Мест всего		3
Нагрузка	кг	4 000
Вес с полной загрузкой	кг	7 400
База между колесными осями	мм	3 700
Просвет до грунта минимальный	мм	265
Скорость	км/ч	до 85
Силовой агрегат		ЗМЗ-53
Механизм сцепления		один диск, сухого типа, с рычажным приводом
КПП		на четыре ступени
Передача заднего моста главная		одинарная, коническая, гипоидная
Рулевая колонка		червяк глобоидной формы и ролик на три гребня
Размерность шин		8,25-20
Устройство тормозов		механизм барабанного типа по всем осям, с гидравлическим приводом

Характеристика электрической части автомобиля ГАЗ-53

Электрическая система ГАЗ-53 максимально простая. Она не включает в себя ничего лишнего. Для ее функционирования используется напряжение 12 вольт. Электросистема автомобиля ГАЗ-53 состоит из следующих элементов:

• Аккумуляторная батарея емкостью 75 A/час.
• Электропроводка автомобиля.
• Измерительные приборы в кабине транспортного средства.
• Стартер.
• Генератор.
• Система зажигания, состоящая из трамблера, катушки и коммутатора.
• Электродвигатель отопительной системы.
• Система освещения и подсветки, включающая в себя две фары, габаритные огни, два поворотника, задние фонари и плафон в салоне.

Органы управления ГАЗ-53

Габариты автомобиля

На момент выпуска машина ГАЗ 53 соответствовала тенденциям в плане дизайна экстерьера и интерьера, что проявлялось в качественной облицовке радиатора. Рама изделия отличается высокой прочностью. Это позволяет использовать автомобиль даже в условиях небольшой перегруженности.

Длина транспортного средства составляет 6,4 м, а ширина — 2,4. Высота модели, если измерять её исключительно по кабине в незагруженном состоянии, составляет 2,2 м. Объем кузова позволяет перевозить даже крупные грузы, благодаря чему изделие считается универсальным средством для их транспортировки.

Габариты изделия также зависят от модификации. Например, размеры кузова самосвал несколько превышают аналогичные показатели стандартной версии.

Список модификаций

• ГАЗ-53Ф – бортовая версия или шасси с 82-сильным агрегатом и задним мостом от ГАЗ 51;
• ГАЗ 53 – базовая модификация с мотором ЗМЗ 53;
• ГАЗ 53А – улучшенная вариация бортового грузовика с увеличенной грузоподъемностью;
• ГАЗ 53Б – самосвал;
• ГАЗ 53Н – армейская версия ГАЗ 53А с предпусковым подогревателем, дополнительным оборудованием и вторым топливным баком на 100 л;
• ГАЗ 53-02 – шасси для самосвала;
• ГАЗ 53-05 – седельный тягач (выпускался небольшими партиями);
• ГАЗ 53-40 – удлиненный вариант ГАЗ 53А с оперением. Использовался как основа для автобусов КАвЗ 685 и специальных кузовов;
• ГАЗ 53-50 – экспортный вариант для тропических зон;
• ГАЗ 53-70 – экспортное исполнение для умеренных зон;
• ГАЗ 53-12 – модернизированная базовая версия с грузоподъемностью в 4,5 тонны и 120-сильным агрегатом ЗМЗ 511;
• ГАЗ 53-19 – гибридная модификация, работающая на сжиженном газе;
• ГАЗ 53-27 – гибридная вариация, функционирующая на сжатом природном газе.

Также существовало несколько специальных исполнений:

• МПР 9924 – передвижная ремонтная мастерская;
• АЛ 18 (52-01)-Л2 – автолестница, производство которой осуществлялось на Торжокском заводе. Автомобиль использовался для перевозки личного состава (2 человек), тушения пожаров, выполнения спасательных работ.

Отличия линейки 53А от 53

Модели автомобиля имеют следующие отличия: усиленная передняя ось; новая конструкция кардана; более надежная конструкция рулевого привода; новая решетка радиатора; сигналы поворота дублируются повторителями на крыльях кабины; наличие стеклоочистителей с электроприводом; отопление кабины. В 1973 г. модель 53А отметили Государственным знаком качества СССР. Расширяя функциональные возможности машины, было налажено изготовление шасси 53 01 под крытые кузова и спецоборудование. Шасси 53 02 являлось платформой для применения кузова самосвального типа и оборудовалось устройством снятия мощности для гидравлического насоса. На экспорт шли грузовики моделей 53 50 и 53 70. Машины охотно приобретались в Бельгии, Финляндии, в соцстранах. В Болгарии и на Кубе осуществлялась сборка грузовиков из комплектов, поступающих с ГАЗа.

Модель 53 12 производилась с 1983 по 1992 год, как дальнейшее развитие 53-й линейки. В грузовик был установлен восьмицилиндровый мотор ЗМЗ-511. Мощностной параметр в 120 л. с. позволил довести нагрузку до 4,5 т, а скоростной показатель – до 90 км/ч. Потребление бензина повысилось до 30 литров, но была предусмотрена возможность установки оборудования для заправки сжиженным или сжатым газом.

Основные преимущества ГАЗ 53

Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается. Его очень легко ремонтировать — поломку можно устранить в любом поле.

Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.

К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.

Дизельный двигатель автомобиля

Двигатель на грузовике ГАЗ-53 (ЗМЗ-53) V-образный, восьмицилиндровый (два ряда по четыре цилиндра), карбюраторного типа, работает по четырехтактному циклу.

Рабочий объем цилиндров ДВС автомобиля ГАЗ-53 – 4,25 л (при размере цилиндров в поперечном сечении 92 мм и ходах поршня 80 мм).

Технические характеристики по мощности 115 л. с. Запуск мотора ГАЗ-53 осуществляется при помощи стартера.

Номинальные обороты коленчатого вала в минуту – 3 200. Степень сжатия смеси – 6,7.

Системы и механизмы

Блок цилиндров выполнен литьем из сплава Ал-4, после отливки герметизирован термической обработкой и пропиткой синтетической смолой. Это моноблочная конструкция V-образной формы с углом по осям цилиндров 90 градусов.

Полости блока и чугунные гильзы под поршни формируют рубашку водяного охлаждения двигателя. Предусмотрена возможность ремонтной замены гильз (5 групп с буквенными обозначениями). С торца блока резьбовыми шпильками закреплен картер механизма сцепления.

Поршневая группа отливается из сплава алюминия Ал-30. Поршень круглой формы с плоским днищем, в его теле прорезаны три канавки для маслосъемных и компрессионных колец.

Поршни делятся на 5 ремонтных групп по собственному диаметру (буквенная маркировка) и на 4 группы по диаметру отверстия поршневого пальца (цветовая маркировка).

Головки блоков выполнены из сплава Ал-4. Седла клапанов из чугуна, направляющие втулки – из медно-графитовой керамики. Блок и головки цилиндров соединяются резьбовыми шпильками через прокладки из асбокартона, армированного сталью.

Коленчатый вал отлит из чугуна, на нем сформированы шейки шатунов, опоры и противовесы. Вал проходит динамическую и статическую балансировку.

Осевое перемещение коленвала исключают две шайбы, установленные по обе стороны от опоры первой шейки. Герметизируется в блоке маслосгонными канавками, сальниками и асбестовой набивкой.

Механизм газораспределения с верхней установкой клапанов обеспечивает впуск в цилиндры рабочей смеси и выпуск отработанного газа.

Устройство состоит из: распределительных валов и шестерен, толкателей, коромысел, штанг, клапанов, направляющих втулок и пружин.

Распределительный вал куется из стали. Имеет пять шеек опоры, кулачки, шестеренчатый привод маслонасоса и распределителя зажигания.

В систему питания входят: бензобак на 90 л, трубопроводы, диафрагменный насос с механическим приводом, фильтрующие устройства очистки топлива и двухкамерный карбюратор К-126 – устройство для приготовления бензовоздушной смеси.

Система смазки подает масло к трущимся деталям под давлением и самотеком. Маслонасос шестеренчатый с приводом от распредвала, масляный фильтр полнопоточный, обслуживаемый.

Фильтр подготовки воздуха обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне.

Система охлаждения с водяной помпой, закрытого типа, жидкостная. Она состоит из водяной рубашки блока цилиндров, радиатора, помпы, термостата, жалюзи, вентилятора, его кожуха, пробки радиатора и соединительных шлангов. Емкость – 22 литра. Система зажигания контактная.

Модификации двигателей ГАЗ 53

На базе двигателя ЗМЗ 53А было создано множество различных модификаций. Изменения в конструкции предполагали какие-нибудь улучшения, либо предназначались для возможности установки ДВС на другую технику. Например, мотор ЗМЗ 66 06 имел степень сжатия 7,6 и его мощность была увеличена до 120 л.с.

В наше время Заволжский моторный завод еще до сих пор выпускает моторы для ГАЗ 53 и следующих за ним поколений (ГАЗ 3307, ГАЗ 3308). ДВС подобного типа нашли применение и на автобусах Павловского автобусного завода.

Схема двигателя для грузовика ГАЗ 53

Модификации V-образных 8-цилиндровых бензиновых двигателей ЗМЗ:

• ЗМЗ 66 06, ход поршня/ диаметр 92х80 мм, объем 4,25 л, мощность 120 л.с., степень сжатия 7,6;
• ЗМЗ 511, ход поршня/ диаметр 92х80 мм, объем 4,25 л, мощность 125 л.с., степень сжатия 7,6;
• ЗМЗ-523, ход поршня/ диаметр 92х88 мм, объем 4,68 л, мощность 130 л.с., степень сжатия 7,6.

Двигатель ЗМЗ 513 является модернизированной версией мотора ЗМЗ 66 06, ЗМЗ 5233.10 устанавливается на автомобили ГАЗ 3307 и ГАЗ 3308, модель ЗМЗ-5234.10 предназначена для автобусов ПАЗ.

История создания

Модели ГАЗ 53 является одним из известнейших и популярных советских грузовых автомобилей. Относится он к семейству 3 поколения среднетоннажных грузовиков. Выпускался с 1959 года (серийное производство с 1961 года) и до начала 1993 года на Горьковском автозаводе. Со своими модификациями был самым массовым грузовиком в СССР. Общее количество выпущенных автомобилей — более 4 миллионов.

В октябре 1961 года начал выпускаться 3,5-тонник ГАЗ-53Ф, 82 л.с. В июле 1964 года начал, собственно, выпускаться и сам ГАЗ-53 — 4-тонник с V-образным 8-цилиндровым мотором ЗМЗ-53, 115 л.с. В 1965 году название изменилось на ГАЗ-53А.

Эта модель выпускалась в разных модификациях в течение многих лет до 1983 года. Для самосвалов использовалось шасси ГАЗ-53-02, для автобусов — ГАЗ-53-40, специализированные автомобили использовали шасси ГАЗ-53-11.

С 1983 года вышла модель ГАЗ-53-12. Радиатор стал иной облицовки, появилась новая головка цилиндра, ходовая часть также претерпела изменения. Грузоподъемность стала 4,5 тн.

В 1990 году появилась модель ГАЗ-3307. На этом история ГАЗ-53 закончилась, но достаточно много этих автомашин используются и сегодня.

Интерьер и экстерьер ГАЗ-53

Выглядел ГАЗ-53 для своего времени очень современно. Была выполнена цельная облицовка радиатора заподлицо с фарами. Рама отличалась большой прочностью. Бензобак расположен под сидением шофера. Заливная горловина находилась у края водительской двери, за кабиной.

При переводе на газовое топливо это обстоятельство оказалось очень удобным, так как газовый баллон можно было установить под кузовом, тогда как у других грузовиков там был бензобак.

Технология запуска была современная на то время — электрический стартер с втягивающим реле, имелась хорошая отопительная система и электрические стеклоочистители.

Сиденья водителя и пассажира было выполнены как одно целое. Но, тем не менее, сидеть в кабине было удобно даже зимой в теплой одежде. Предусмотрены места для инструментов, запчастей и других необходимых вещей.

Экспорт автомобиля

ГАЗ-53 экспортировался в страны соцлагеря: Польшу, ГДР, Румынию, Чехословакию, Югославию, Венгрию, Вьетнам, Монголию, а также в Финляндию. С 1983 по 1991 годы сборка ГАЗ-53-12 осуществлялась болгарским предприятием «Мадара».

Грузовики этой сборки имели дизель собственного производства, который выпускался по лицензии фирмы Perkins (Англия).

Дополнительные характеристики автомобиля ГАЗ-53

Перемещение автомобиля ГАЗ-53 осуществляется путем передачи вращательного движения коленчатого вала ДВС через коробку передач, посредством карданного вала — на задний мост, и распределяется на колеса. Плавность переключения передач обеспечивается механизмом сцепления.

В автомобиле ГАЗ-53 сцепление — сухого исполнения, с двумя дисками: ведущим и ведомым. Управление выполняется за счет гидравлического привода. Ведущий диск позволяет производить регулировку выжима.

ГАЗ-53 сцепление

Характеристика КПП – четырехступенчатая, механическая. На третьей и четвертой передаче установлены синхронизаторы. Коробка передач обеспечивает 4 скорости движения вперед и одну — назад. Кардан состоит из двух валов, трех крестовин с игольчатыми подшипниками и промежуточной опоры, прикрепляемой к раме авто.

КПП автомобиля ГАЗ-53

В заднем мосту установлена гипоидная передача с передаточным числом 6,83. Движение на колеса передается через полуоси с помощью независимого дифференциала. На передней подвеске установлены гидравлические амортизаторы телескопического исполнения. Задняя подвеска оснащена дополнительными рессорами.

Задняя подвеска ГАЗ-53

Тормозная система ГАЗ-53

Самодельные варианты применения ДВС ЗМЗ 53

В связи с неприхотливостью двигателей серии ЗМЗ 53, их доступностью и относительно невысокой стоимостью многие «самоделкины» нередко пытаются «внедрить» ДВС на другие марки автомобилей. Например, на Газель уже устанавливались подобные агрегаты.

Несмотря на довольно внушительные габариты, у «газоновских» моторов относительно небольшой вес (230-270 кг), и двигатель все же помещается под капотом Газели, не очень сильно нагружая автомобиль. Ставят эти моторы и на УАЗ с соответствующими переделками (меняют радиатор, переваривают крепления ДВС и т.д.)

Пример самодельного трактора с использованием двигателя ЗМЗ 53

Кто-то пытается приспособить на ЗМЗ 53 инжектор вместо штатного карбюратора газ 53, но переделать топливную систему непросто. К слову, на V-образных «восьмерках» Заволжский завод уже устанавливал штатные инжекторы. Это было в восьмидесятых годах прошлого века, модель имела индекс ЗМЗ 504.10. Двигатель получился мощным и довольно экономичным. Затем выпускалась модификация ЗМЗ 5232.10 с инжекторной топливной системой. Но в серийное производство эти модели так и не попали.

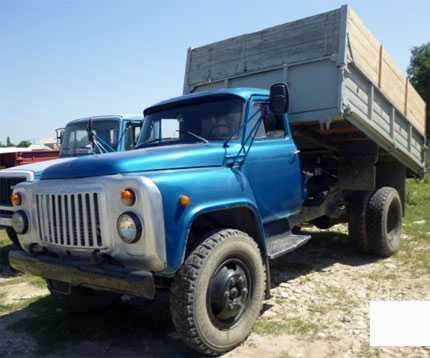

Самосвал

Грузовик выпускался для транспортировки сыпучих грузов в интересах сельского хозяйства и промышленности. За счет гидравлической системы механизировался процесс разгрузки.

Емкость цельнометаллической кузовной платформы – 5 кубометров. Специальный механизм допускает механическую выгрузку на одну из рабочих сторон.

Производился самосвал на шасси ГАЗ-53 02 с укороченной в задней части на 270 мм рамой. Колесная база при этом оставалась прежней. Оборудовался валом отбора мощности.

Платформа комплектовалась гидронасосом шестеренчатого типа, который через систему управляющих клапанов обеспечивал работу трех звеньевого гидроцилиндра подъема кузова.

Задние сцепное и буксировочное устройства были перемещены на боковые части рамы.

Кабина ГАЗ-53

Особого упоминания заслуживает интерьер кабины, поскольку на момент выпуска она считалась удобной и эргономичной. На сегодняшний день она явно морально устарела, что проявляется не только в дизайне, но и эксплуатационных характеристиках. В сравнении с предшественником ГАЗ-51 кабина стала значительно просторнее.

Кроме того она обладает неплохой теплоизоляцией, особенно модификации, предназначенные для эксплуатации в условиях Крайнего Севера. Сиденья изготовлены из искусственной немаркой кожи, что значительно облегчает уход за кабиной. Их размер позволяет разместиться в кабине 1 водителю и 2 пассажирам.

Схема грузовика

Технические характеристики ГАЗ-53

Прежде чем изучить технические характеристики двигателя ГАЗ 53, целесообразно более подробно ознакомиться с особенностями модели. Она представляется одним из популярных машин, поскольку в период с 1961 по 1993 годы было выпущено свыше 4 млн единиц транспортных средств.

С момента выпуска первой серии специалисты Горьковского автомобильного завода постоянно совершенствовали фургон, модернизируя его с целью улучшениях технических показателей. Кузов ГАЗ 53 цельнометаллический, что делает его прочным и надежным.

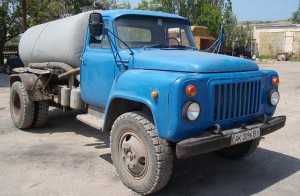

ГАЗ 53 широко применялся в различных сферах

Рабочие показатели ГАЗ 53 А напрямую зависят от рассматриваемой модификации. Для большинства из них характерные стандартные значения:

• компоновка — переднемоторный грузовой автомобиль с задним приводом;
• разновидность двигателя — ЗМЗ-53;
• тип охлаждения — жидкостное;
• коробка передач — МКПП с 4 ступенями + задняя передача;
• вес — 3,2 тонны;
• максимальная грузоподъемность — 4,5 тонны;
• размер шин — 24-50,08 см;
• размер колес — 8,25-20 дюймов;
• объем топливного бака — 90 литров;
• тип топлива — бензин А-76;
• максимальная скорость движения — 90 км/ч на трассе;
• расход топлива — 24-30 л/100 км.

Устройство авто

Конструкция данного агрегата отличается простотой и надежностью, благодаря чему ГАЗ-53 повсеместно используется в качестве недорого грузового автомобиля, неприхотливого в обслуживании. Изучая его конструкцию, можно выделить сразу несколько ключевых узлов, заслуживающих отдельного рассмотрения:

• силовой агрегат;
• дополнительные системы и механизмы, необходимые для работы авто;
• электрооборудование.

Также следует отметит карданный вал, важным элементом которого является крестовина в количестве 3-х штук.

Двигатель ГАЗ-53

Силовой агрегат данной модели считается одним из самых долговечных, поскольку он сравнительно редко требует проведения серьезных ремонтных работ. Его идентификационный номер ЗМЗ-53, он имеет рабочий объем 4,25 л, а также мощность в 115 л.с. Мотор работает на бензине, относится к V-образному типу, оснащен 8 цилиндрами.

Они изготовлены из специального сорта алюминия, причем не только корпус цилиндров, но и их головные части. Диаметр каждого составляет 9,2 см, принцип работы — 4х тактный. Его мощности вполне достаточно для движения по трассе с превышением заявленной производителем максимальной скорости, однако лишь при условии отсутствия груза.

Несмотря на то, что согласно документации, поставляемой вместе с автомобилем, его расход топлива составляет 24 л на 100 км, подобная цифра может не соответствовать реальным показателям. Расход существенно возрастает при загрузке авто, а также движении по неровным дорогам, при дожде или снеге.

Системы и механизмы

Коробка передач модели оснащена 5 ступенями, 4 из которых являются полноценными скоростями движения, а 1 — задней передачей. 53 модификация была оснащена синхронизаторами, что существенно облегчает их переключение.

Сцепление относится к сухому типу, оснащено одним диском. Рессоры отличаются большим ресурсом, являются полуэллиптическими, установлены в количестве 4 штук. Перегруз автомобиля существенно снижает срок службы данных компонентов, приводит к их быстрой поломке.

Стандартные ножные тормоза относятся к колодочному типу, в то время как ручник — к барабанному. Рулевое управление в модели реализовано с посредством глобоидального червячного механизма со специальным роликом, оснащенным 3-мя гребнями. Гидро-цилиндр подъема кузова используется в самосвальных модификациях.

Электрооборудование

Рассматриваемый бортовой грузовик имеет простейшую систему электрооборудования, что обусловлено отсутствием многих опций, характерных для более современных аналогов. Проводка представляет собой схему с 1 проводом, номинальное напряжение в ней составляет 6v.

В конструкции используется раритетный аккумулятор 6-СТ-68-ЭМ, устанавливаемый на момент выпуска, а также генератор мощностью 350Вт. Ремень генератора отличается малым сроком службы и часто требует замены. Электрооборудование включает катушку зажигания, распределитель и стартер.
