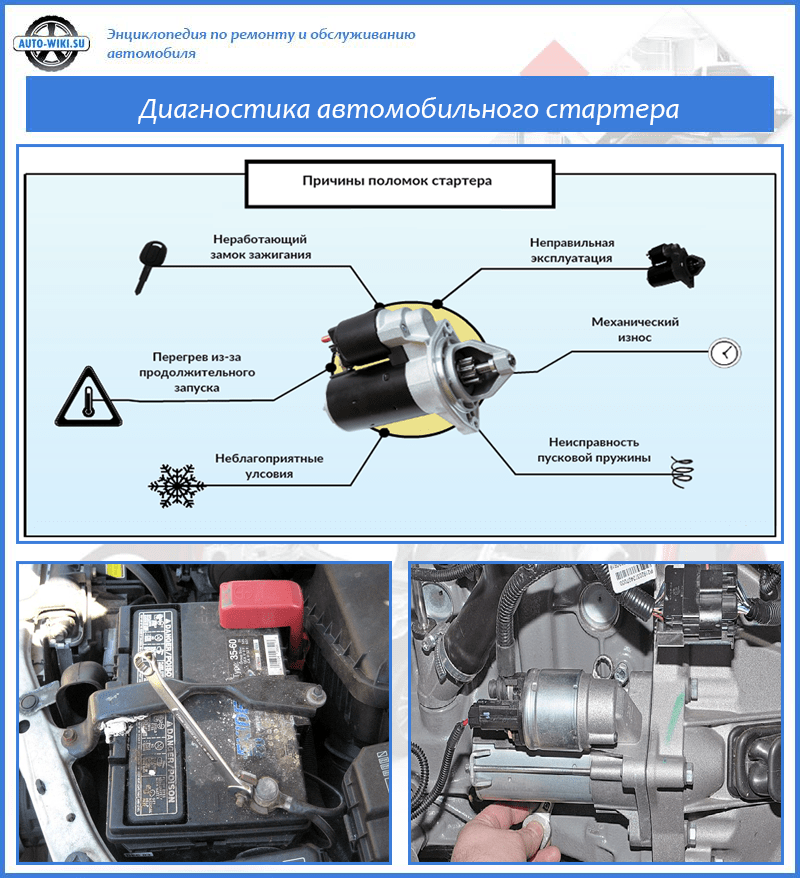

Признаки неисправности стартера или как по звуку определить поломку

Когда можно переставить стартер с одного автомобиля на другой

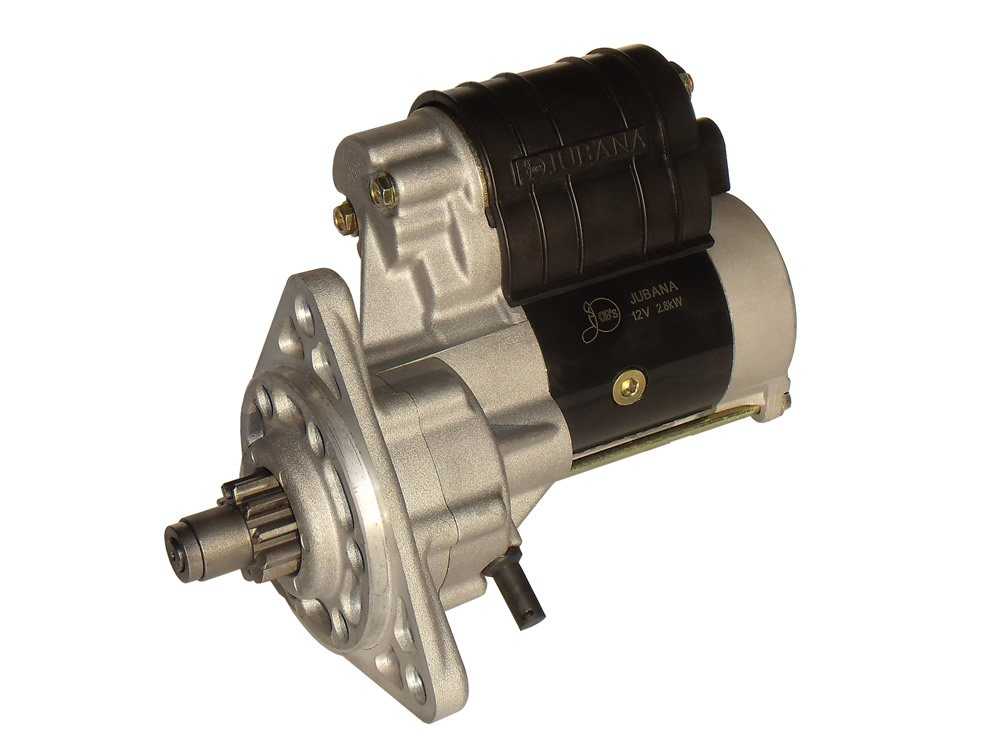

Если завод-изготовитель стартеров перешел на выпуск редукторных моделей, то стартеры прямого хода могут быть заменены на редукторные, и наоборот. В этом случаем есть возможность подобрать даже несколько вариантов замены для европейских иномарок. Можно считать аналогами истартеры различных производителей, которые устанавливаются на одну и ту же модель машины.

Сегодня очень велико разнообразие выпускаемыхстартеров, и они существенно отличаются, даже будучи внешне похожими. Так, различаются они выносом бендикса, посадочными размерами, количеством зубьев у шестеренок, размерами зубьев и так далее.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

Осуществить проверку идущей к реле проводки на наличие обрыва.
Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

УСТРОЙСТВО СТАРТЕРА

Рис. 1 Стартер старого образца

В настоящее время автомобили оснащаются стартерами 2 видов, назовём их условно:

стартер старого образца (рис. 1);
стартер нового образца (рис. 2).

Эти стартеры имеют два существенных отличия:

статор первого стартера имеет обмотки, на которые подаётся напряжение, на «новом» же вместо них установлены постоянные магниты. Чтобы скомпенсировать уменьшившееся электромагнитное взаимодействие между статором и якорем 2-го стартера, через обмотки якоря проходит ток, по силе превосходящий ток в обмотках якоря 1-го стартера, более чем в два раза. Такое решение позволило уменьшить корпус стартера и увеличить скорость вращения якоря;
в связи с тем, что момент силы, создаваемый якорем 2-го стартера, уменьшился, вращение на бендикс передаётся через понижающий редуктор, а не напрямую, как на первом стартере.

Рис. 2 Стартер нового образца в разрезе

Принцип действия обоих устройств абсолютно идентичен. Чтобы нагляднее представить работу механизма, воспользуемся схематичным изображением втягивающего реле стартера – принципиально они все одинаковы. Последовательность работы стартера можно представить пошагово так:

– пока цепь стартера разомкнута, подключен только силовой плюсовой провод от АКБ, но ток не течёт- болт, к которому прикручен провод (обозначен оранжевым цветом), установлен в крышке втягивающего реле, выполненной из диэлектрика;
Вы поворачиваете ключ зажигания на «старт», срабатывает реле стартера;
ток от реле стартера поступает на втягивающую обмотку;
сердечник втягивающего реле (синего цвета) под воздействием магнитного поля движется к крышке, преодолевая сопротивление возвратной пружины, и прижимает контактную пластину (оранжевый цвет) к шляпкам болтов, создавая между ними электрический контакт;

Рис. 3 Схематичное изображение втягивающего реле стартера

параллельно с этим подключается удерживающая обмотка, чтобы работа стартера была бесперебойной, и сердечник втягивающего реле действует на вилку (рычаг), соединённую с бендиксом, толкая его по направлению к маховику. Бендикс при движении вперёд «закручивается», чтобы контакт его зубьев с зубьями маховика произошёл «мягко», без удара;
ток от нижнего болта течёт на обмотки стартера. В случае со стартером №1 – через статор и якорь, в стартере №2 – только через якорь. Параллельно с этим ток через щётки поступает на обмотки якоря.

Всё происходит одновременно – выталкивание и закрутка бендикса и вращение якоря. При размыкании реле обмотки втягивающего реле «освобождают» сердечник, и тот, под воздействием возвратной пружины, возвращает бендикс на место, а якорь останавливается, некоторое время вращаясь по инерции. Если стартер Вашего авто не имеет защитного кожуха для бендикса на передней крышке с подшипником скольжения (втулкой) якоря, то это не принципиально – втулка в таких случаях запрессовывается в картер сцепления КПП. Приступим к описанию распространённых неисправностей стартера, разделив их на поломки в электрической и механической составляющих узла.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

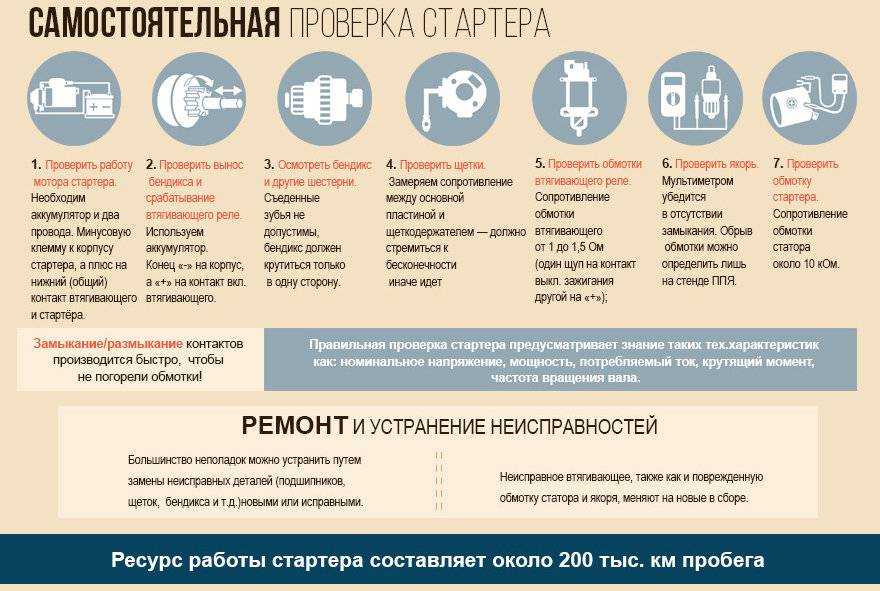

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм, плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

не производить непрерывный старт двигателя длительностью более 15 секунд;
при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Проверяем исправность аккумуляторной батареи

Чаще всего именно проблемы с аккумулятором приводят к тому, что автомобиль заводится с проблемами или вообще не заводится. Так что первым делом нужно проверить именно его.

Как понять, что проблемы именно в этом агрегате? Нужно руководствоваться следующим:

Если стартер не крутит, втягивающая щелкает, но больше ничего не происходит, при том, при этом на приборной панели затухают лампочки — это прямое указание на проблемы с аккумулятором;
Вместо одного щелчка, может происходить целая серия, которая также сопровождается затуханием ламп на приборах. Причина та же – слабый заряд или неисправности в аккумуляторе;

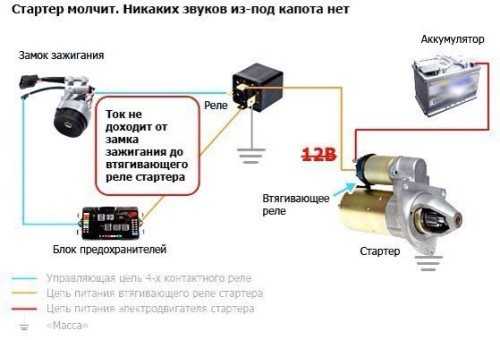

Если при повороте ключа не происходит вообще ничего, это тоже может быть по причине отсутствия заряда в АКБ. Чтобы проверить, так ли это, нужно попробовать включить фары или какой-нибудь электроприбор. Если они также не включаются, то очевидно, что проблема именно с аккумулятором.

Чтобы решить проблему работы стартера в этом случае, нужно просто провести диагностику АКБ. Если все в порядке, то ее нужно зарядить и не допускать полного разряжения, а если нет – придется заменить устройство. Если проблема повторилась, хоть аккумулятор и однозначно исправный, то возможно проблема в работе генератора.

Соединения проводов

Частой причиной проблем в работе стартера является отсоединение каких-либо соединений, отвечающих за его работу. При больших нагрузках на автомобиль, большом пробеге, подобные неполадки происходят довольно часто.

Распространенные проблемы:

Перегорание силового провода, соединяющего реле со стартером;
Слабый или загрязненный контакт на каком-либо участке электрической цепи, в которую входит стартер;
Проблемы с контактами в замке зажигания;
Щеточный узел работает с проблемами;
Перегорела обмотка на стартере;
Проблемы с контактами во втягивающем реле.

Рассмотрим самые частые поломки подробнее.

Как проверить стартер берет ли он на себя ток

Бывает такое, что во время пуска стартера лампочки, запитанные от бортовой сети, тускнеют, вольты падают до 10-9,5 — на лицо признаки того, что имеет место просадка тока. Это вполне реальная картина даже в теплое время года, и говорит она о неисправностях стартера. Многие не понимают, как проверить стартер, если он берет на себя много пускового тока, и в чем, собственно, причина такого явления.

Скорее всего, поводом является выработка втулок, из-за чего якорь начинает касаться при вращении статора. Это приводит к перегреву элементов и разрушению деталей. Есть риск возникновения межвиткового замыкания, которое выявить возможно лишь специальным прибором — мегомметром. Замене подлежат втулки, якорь при необходимости можно заменить. Еще одной причиной заеданий иногда становится внутренний редуктор, требующий смазки.

При некорректной работе стартера лучше обращаться к проверенному специалисту, который сможет установить истинную причину поломки

Подытожив все вышеприведенные советы, уместно подчеркнуть некоторые рекомендации профессионалов. Например, когда из строя выходит сразу несколько деталей стартера или даже втягивающее реле, лучше всего приобрести и установить полностью новый стартер. В противном случае устройство способно еще не раз беспокоить по всяческим пустякам, не говоря уже о возможных нестыковках в размерах некоторых запчастей.

Также специалисты настоятельно советуют покупать новые детали, а не ремонтировать старые, и не отдавать предпочтение принципиально самым дешевым вариантам. Подобная экономия может быть полностью нивелирована негативными последствиями в результате скорых поломок.

БЕСПЛАТНО ответим на Ваши вопросы
По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО +7 (499) 938-51-97

С-Петербург и ЛО +7 (812) 467-32-86

Бесплатный звонок по России 8-800-350-23-69 доб.418

Стартер издает посторонние звуки

Треск или скрежет в момент пуска двигателя

Этот звук возникает при неполном зацеплении шестерни стартера с зубьями венца маховика. Причин может быть несколько, и большинство из них устраняются легко.

Ослабло крепление стартера к колоколу сцепления. Такое бывает. Просто попробуйте пошатать стартер рукой, если он не сидит плотно, затяните гайки его крепления с требуемым моментом и попробуйте запустить мотор. Скорее всего, пугающие звуки исчезнут.
Недостаточное перемещение скользящей муфты стартера. Шестерня просто не встает на свое место. Обычно виноват заросший грязью вал. Для восстановления работоспособности, с автомобиля. Далее очистите вал и смажьте его хорошей консистентной смазкой. Проверьте перемещение шестерни, заеданий быть не должно.
Может быть виновата вилка, перемещающая скользящую муфту. Бывает, что она ломается или деформируется, хотя и редко. В обоих случаях, вилку нужно заменить.
Подъеден венец маховика. Данную проблему вы легко увидите, сняв стартер и просто заглянув в отверстие колокола сцепления. Решений у проблемы несколько: замена маховика, замена венца (старый сбивают, а новый нагревают и горячим напрессовывают на маховик), можно попробовать перевернуть старый венец (нагреваем венец и спрессовываем его с маховика, нагреваем повторно и напрессовываем обратной стороной).

Ослабло крепление втягивающего к корпусу стартера. Как результат — неполное перемещение шестерни. Подтяните крепеж.

Визг. При этом двигатель иногда чуть проворачивается, но недостаточно для запуска

Как правило, такое поведение говорит о том, что вам нужно поближе познакомиться с бендиксом.

Для тех, кто не вполне понимает, что это такое, поясним.

Бендикс — это не что иное как обгонная муфта. Ее смысл в том, что при вращении стартера она жестко связывает приводную шестерню с валом электродвигателя, а в момент, когда двигатель запустился, и его обороты выросли, он начинает проскальзывать, не давая ДВС вращать электродвигатель стартера. Аналогичная штука присутствует в заднем колесе велосипеда, это она издает характерный стрекочущий звук при движении накатом. То есть, это вовсе не сама шестерня привода, а именно та штука, к которой эта шестерня крепится.

Снимается эта деталь достаточно просто, но испачкаетесь сильно. Хотя, если вы сняли стартер, вас это уже не должно волновать.

Спрессовываем упорную втулку с оси.
Поддеваем отверткой и снимаем пружинное стопорное кольцо.
Снимаем бендикс в сборе с шестерней.
Меняем на новый и собираем все в обратном порядке.

Вот и все неисправности.

Видео — Как проверить стартер самому без стенда

https://youtube.com/watch?v=mZu24DzhXns

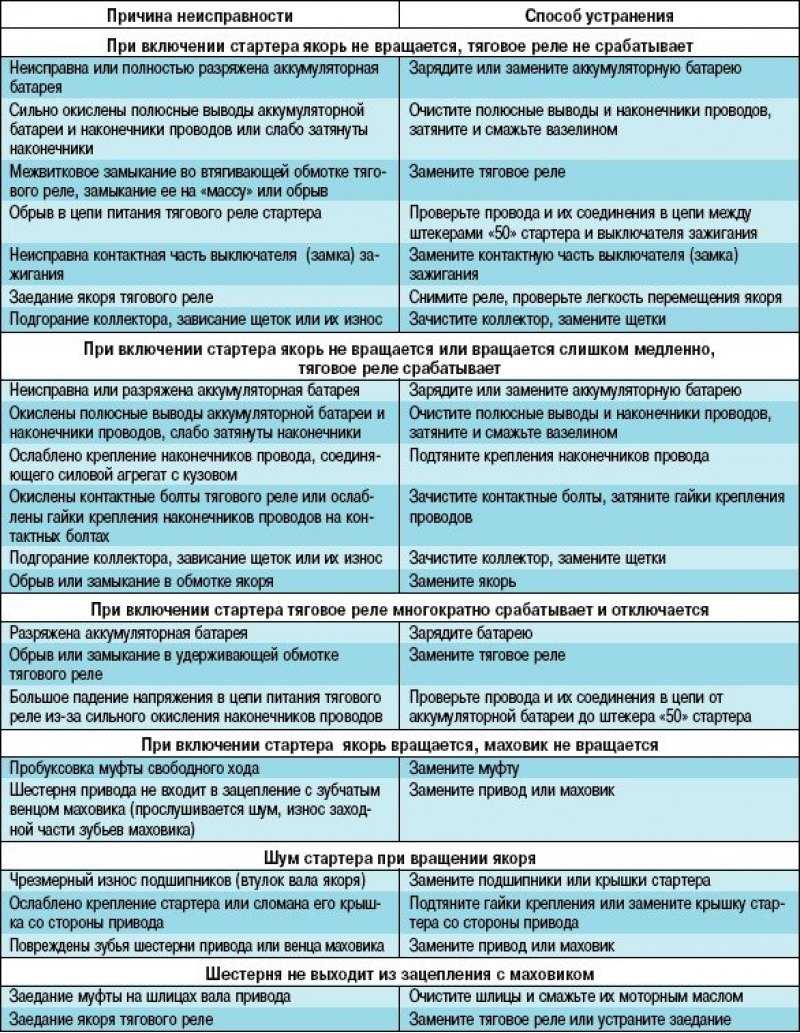

Якорь включенного стартера вращается, однако коленвал силового агрегата неподвижен.

Причинами возникновения подобной ситуации могут стать:

Проскальзывание (пробуксовка) муфты свободного хода (далее по тексту МСХ).
Механическое повреждение элементов МСХ (буферной пружины, поводкового кольца).
Выскакивание оси рычага включения или его механическое повреждение.
Заклинивание (затрудненное перемещение) привода по винтовым нарезам вала якоря.

После пуска силовой установки стартер продолжает работать.

выключите зажигание;
в моторном отсеке отсоедините питающий кабель от ВР.

Источником данной неисправности становятся:

Заклинивание рычага привода.
Механическое повреждение возвратной пружины включателя зажигания.
Залипание контактов ВР или заклинивание привода стартера на валу якоря.
Механическое повреждение, потеря эксплуатационных свойств (растяжка) возвратных пружин элементов стартера: втягивающего реле, МСХ.
Заклинивание ВР.
Перекос стартера, вызванный ослаблением креплений агрегата на корпусе силовой установки.

Повышенный уровень шума при вращении якоря.

Основными источниками возникновения шума являются:

Чрезмерно изношенные шейки и втулки вала якоря.
Крышка стартера с повреждениями в районе привода.
Зубья венца маховика силового агрегата или шестерня привода, имеющие механические повреждения.
Ослабленные крепления стартера.
Соприкосновение вращающегося якоря с полюсом, вызванное ослаблением крепления последнего в корпусе агрегата.

Итак, мы рассмотрели основные неисправности стартера, приводящие к нарушению его работоспособности. Нам представляется логичным сказать несколько слов об основных правилах и приемах, используемых в процессе ремонта автомобильного стартера. Вот они:

Разборка стартера предваряется очисткой его поверхности от грязи (пыли) при помощи волосяных щеток (кисточек) и сухой, чистой ветоши.
После разборки все элементы агрегата подвергаются промывке и просушке. Детали (узлы), выполненные из металла, промывают в емкостях, заполненных керосином (раствором щелочи). Детали, имеющие электрические провода (обмотки) протирают смоченной в бензине ветошью, после чего обрабатывают потоком сжатого воздуха и просушивают не менее 1-1,5 часов. Для промывки войлочных (фетровых) прокладок применяют чистый бензин.
Царапины, забоины, задиры на металлических деталях устраняют посредством обработки наждачной шкуркой мелкой зернистости с последующей шлифовкой.
Рабочую поверхность коллектора (контактных колец), степень износа которой превышает допустимую, восстанавливают при помощи проточки и последующей шлифовки.
Повреждения резьбовых соединений, ликвидация которых нарезанием резьбы ремонтного размера невозможно, устраняются при помощи «ввертыша», имеющего резьбу необходимого размера.
Окислившиеся и «подгоревшие» контакты зачищают мелкозернистой наждачной шкуркой.

Смотрите, что делать если не крутит стартер

Итог

Так почему же почему плохо крутит стартер?Суммируя все вышесказанное, нужно отметить, что в большинстве случаев отказ стартера от работы объясняется довольно просто и исправить неполадки не составляет большой проблемы. Нужно тщательно пройтись по всем пунктам, начиная от проверки исправности аккумуляторной батареи и проводки из электрической цепи питания стартера, и заканчивая его снятием с автомобиля и полной проверкой внутренней структуры.

Такие проблемы, как обгоревшие щетки и обмотка, слизанные зубья шестерни бендикса и поломанные втулки, могут быть не единственными проблемами в агрегате. Чтобы найти и исправить причину неисправности, нужно полностью разобрать устройство и тщательно осмотреть все его составляющие детали. Проблемы могут быть с якорем, вилкой в приводе бендикса, замыкания на обмотке — всего перечислить просто невозможно. Внимательный осмотр же сразу покажет, в чем была неисправность.

Стоит помнить, что постоянные техосмотры, профилактические работы и мелкие ремонты помогут сохранить работоспособность любого агрегата автомобиля максимально долго и ремонт раньше времени просто не потребуется.

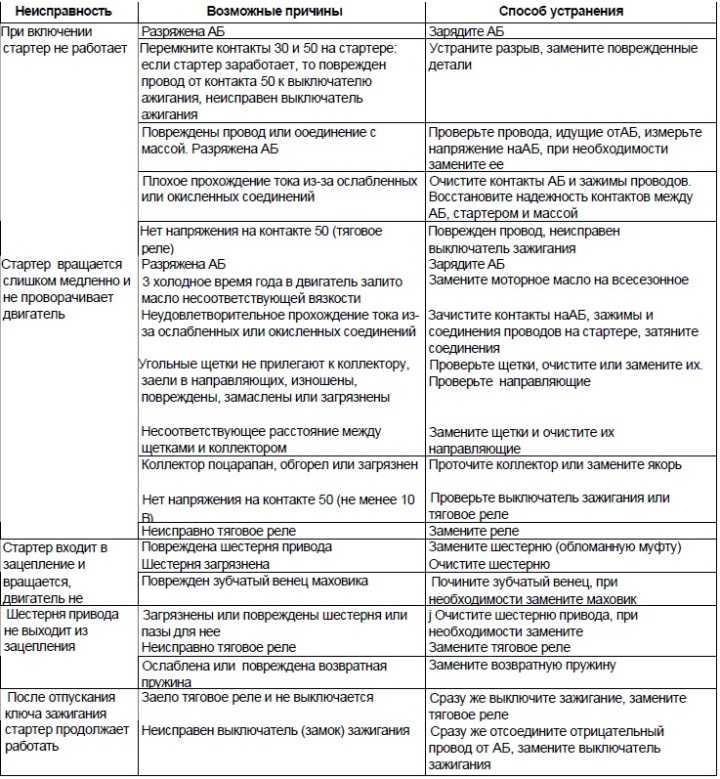

Неисправность — стартер
