Почему стучит рулевая рейка, диагностика и ремонт

Как устроен реечный рулевой механизм

Рейка пришла на смену морально устаревшей колонке, ведь значительно превосходила ее по всем параметрам. Основу реечного рулевого механизма составляет редуктор, образованный зубчатым (ведущим) валом (по аналогии с колонкой эту деталь называют «червяком», что в корне неверно, потому что «червяк» работает по принципу архимедова винта) и зубчатым же штоком. Весь механизм заполнен смазкой и скрыт в прочном алюминиевом корпусе. По краям или центру штока (зависит от конструкции) прикреплены рулевые тяги, соединяющие механизм с поворотным кулаком или крылом амортизатора передней подвески.

Поскольку колесо во время движения не только крутится, но и перемещается вверх-вниз, тяга воздействует на подвеску через рулевой наконечник, оснащенный подвижным пальцем. Когда колесо поднимается или опускается, вслед за ним перемещается и место присоединения тяги, из-за чего угол между тягой и крылом или кулаком тоже постоянно меняется. Палец изгибается вслед за движением подвески, благодаря чему тягу не деформирует. На втором конце тяги также установлен шарнир, защищающий реечный рулевой механизм от крутильных колебаний.

Зубчатый редуктор – основа рулевой рейки любого типа

Единственный недостаток рейки является особенностью всех редукторов – чтобы увеличить усилие, прикладываемое к подвеске, необходимо повысить передаточное число. А значит водителю придется совершить много оборотов руля, чтобы повернуть колеса из крайнего левого в крайнее правое положение. До появления усилителей руля автопроизводителям приходилось искать баланс между количеством оборотов и «тугостью» руля, то есть тем усилием, которое водитель прикладывал для поворота колес на месте или во время движения на малой скорости.

Появление гидроусилителя (ГУР) и электроусилителя (ЭУР) избавило рейку от этого недостатка – теперь водитель, даже на стоянке двигая руль одним пальцем, мог повернуть колеса из крайнего в крайнее положение, сделав всего 2–3 оборота баранки.

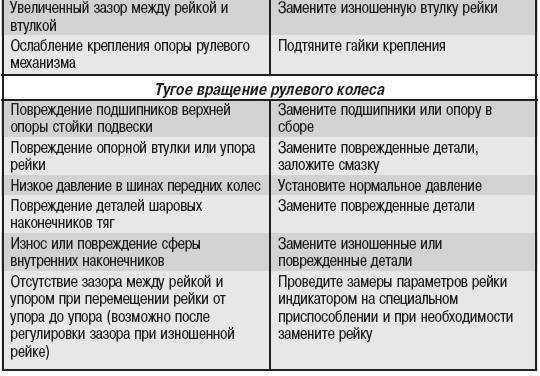

Причины стука

Стук в рулевой рейке – откуда он происходит? Давайте искать первопричину.

Да, рулевая рейка – система более простая, нежели устаревшая червячная разновидность.

Как уже отмечалось выше, она даже на российских машинах «ходит» 80-100 тыс. км, не доставляя автомобилистам проблем.

Но преждевременный стук, увы, иногда возникает.

Причины бывают такими:

1. На ВАЗ-21099, к примеру, часто стук в рулевой рейке спровоцирован недостаточно хорошо закрученными крепежными болтами. Нет, затянуты они были добросовестно, это наши удивительные дороги, создавая вибрации, со временем раскрутили их. Стук здесь устранить несложно – надо просто затянуть все крепежи.
2. На машине ВАЗ-2110 и всем авто в семействе десятого ряда нередко изнашивается опорная втулка на одной из сторон рейки. Поскольку изготавливают опорные втулки здесь из пластмассы, быстрый износ их не становится чудом при поездках по нашим идеальным, так сказать, автодорогам. Неровности способствуют возникновению свободного хода этого элемента, отчего износ происходит ускоренными темпами.
3. Куда серьезнее ситуация, когда разрываются чехлы, защищающие рулевую рейку. Тогда пыли и грязи открыт доступ на ее зубчатые поверхности, что уже без лишнего драматизма похоже на катастрофу. Долго рейка без защиты не проработает, поэтому и появляется злополучный стук.
4. Коррозия детали – вообще фатальная проблема, потому что рулевую рейку придется однозначно менять. Это дорого, но не дороже финансов и, главное, жизни со здоровьем.
5. Редко, но имеет место заводской брак. Тут рейка чаще всего стучит уже на новом автомобиле. Благо, если транспорт числится на гарантии – тогда замены некачественного узла можно добиться за счет «заведения» изготовившего машину. Повреждение на заводе, плохое качество изготовления – наиболее частые случаи производственного брака.
6. Материал рейки. Как правило, он мягкий и рассчитан для езды по качественным дорогам. При езде же по нашим ямам и в следствии постоянной вибрации постепенно слой за слоем, микрон за микроном происходит снятие металла с поверхности рейки, а это приводит к преждевременному износу опорной втулки. В данному случае проблему можно решить двумя способами. Или купить новую рейку или заказать изготовление аналогичной из более прочного металла. Обычно люди, которые этим занимаются порекомендуют вам нужный материал.

Всем без исключений автомобилистам хотелось бы осведомиться, как сохранить и продлить жизнь рулевой рейке, ведь это не просто дорогой, но и жизненно важный узел, неисправность которого часто оборачивается трагедией.

Также читайте почему появляется стук при повороте руля.

Что делать с неисправностями рейки?

В подавляющем большинстве случаев замена или ремонт рулевой рейки производится на автосервисе, поскольку даже снятие элемента – задача непростая. Но мелкие проблемы можно решить самостоятельно, например:

1. Заменить порвавшийся резиновый пыльник. Если вы обнаружили данный дефект на ранней стадии, когда реечный механизм функционирует исправно, то можете поменять кожух в гараже на смотровой яме. Не забудьте очистить от грязи детали под пыльником.
2. Устранить протечки гидравлической жидкости на патрубках. Для этого придется опорожнить систему и заменить шланги, лучше все сразу.
3. Поставить новые наконечники рулевых тяг. Признаки износа шаровых пальцев очень похожи на неисправность рулевой рейки – возникает люфт руля и стук.
4. Сменить разбитую крестовину рулевого вала.
5. Подтянуть либо поменять ремень, вращающий шкив гидравлического насоса. Проскальзывание ременной передачи ведет к ухудшению работы усилителя и затруднительному вращению руля.

Конструкцией рейки предусматривается регулировка зазоров в передаточном узле. На ранних стадиях изношенности шестерен люфт устраняется подтягиванием регулировочных винтов. Самому выполнять операцию крайне нежелательно: если перестараетесь и не оставите зазоров, зубчатая передача станет изнашиваться еще быстрее.

Когда проблема кроется внутри корпуса реечного механизма, самостоятельно устранить стук не получится, разве что вы сами – автомеханик. Наиболее распространены следующие внутренние неисправности:

• выработка зубьев на рейке либо рулевом валу;
• люфт подшипников;
• разгерметизация сальников;
• кольцевой износ втулок, цилиндров;
• деформация вала либо самой рейки в результате попадания колеса в глубокую выбоину и удара по механизму.

Часть перечисленных поломок устраняется путем установки ремонтных комплектов в условиях автосервиса. Изношенные детали зубчатой передачи отдельно лучше не менять – необходимо ставить новую рейку.

• www.drive2.ru
• etlib.ru
• autochainik.ru

Возможность эксплуатации автомобиля

Единого мнения о том, можно ли эксплуатировать автомобиль со стучащей рулевой рейкой, на сегодняшний день. В каждом конкретном случае ответ на этот вопрос будет зависеть от того, какие имеются повреждения у такой конструкции. Если причиной стука является износ втулки, которая забивается грязью и окисляется, то в подобном случае можно эксплуатировать автомобиль на протяжении 40-50 тысяч километров.

При этом мастера отмечают, что если автовладелец вовремя обратится в сервис, а причиной стуков является забившаяся грязью втулка, то возможна её недорогая очистка, что позволяет полностью восстановить работоспособность рулевой рейки. Если же автовладелец пренебрегает таким своевременным сервисом, то в последующем восстановить рулевую рейку уже не представляется возможным, а ремонт автомобиля обойдётся в круглую сумму.

Автовладельцу, как только он заметил какие-либо проблемы в функционировании рулевой рейки, появились стуки или закусывание руля в крайнем положении, необходимо сразу же обратиться в сервис, выполнять соответствующую диагностику и восстановление автомобиля. В подобном случае существует вероятность решения имеющихся проблем с минимальными затратами, а в последующем уже не потребуется выполнять сложный ремонт и приобретать дорогостоящие запчасти.

Подведём итоги

Проблемы с рулевой рейкой – это распространённая неисправность, причиной которой становятся плохие российские дороги. Ездить со стучащей рейкой можно, однако по мере эксплуатации автомобиля проблемы будут усугубляться, что приводит к необходимости дорогостоящего ремонта. Если автовладелец вовремя обращается в сервис, то возможно устранение имеющихся проблем путем очистки втулки, а стоимость таких работ будет минимальна. Это позволит полностью восстановить автомобиль, устранив имеющиеся проблемы с рулевой рейкой.

08.10.2019

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

Разбираем рейку

Теперь переходим к неисправностям, которые не могут быть обнаружены без демонтажа рулевого механизма. Если вы устранили люфт между тягами и рейкой, а также между нею и упором, а стук при этом не исчез, значит, придется демонтировать все устройство.

Ремонт рулевых реек ВАЗ не является сложным процессом. Один раз разберете ее сами, и сразу поймете принцип ее действия. Для начала удалите резиновую опору, находящуюся на правой стороне картера, и снимите резиновый пыльник. С левой стороны нужно также снять защитный колпачок и опору. Восьмигранным ключом открутите упорную гайку и выбейте упор.

Отверткой подденьте резиновый пыльник приводной шестерни и снимите его. Выкрутите гайку фиксации подшипника ключом на «24». Извлеките шестерню из картера. После этого можно вытаскивать и саму рейку.

Конструкция рулевой тяги

Чтобы самостоятельно определять степень изношенности наконечников, нужно хотя бы в общих чертах понимать их устройство. Тяга представляет собой металлический стержень с резьбой на одном конце и шарниром – на другом. Резьбовая часть служит для соединения с рейкой либо редуктором, а шаровой палец вставляется в проушину поворотного кулака и фиксируется гайкой.

Износ рулевых наконечников подразумевает выработку самого шарнира, состоящего из таких деталей:

• корпус цилиндрической формы, закрытый с одной стороны заглушкой;
• шаровой палец, упирающийся нижней частью на опорную пяту;
• снизу между пятой и заглушкой установлена пружина;
• между корпусом и шаром предусмотрен вкладыш из износостойкой пластмассы;
• сверху корпус закрыт резиновым либо силиконовым чехлом.

Пластиковый вкладыш позволяет шаровому пальцу вращаться в разных направлениях, а пружина выбирает люфт, появляющийся в процессе эксплуатации. Когда выявляется неисправность рулевых наконечников, то обычно детали идут под замену, желательно – парой. Существуют и разборные конструкции шарниров, позволяющие менять истертую вставку, но они ненадежны в эксплуатации.

https://youtube.com/watch?v=N66hiseSoDs

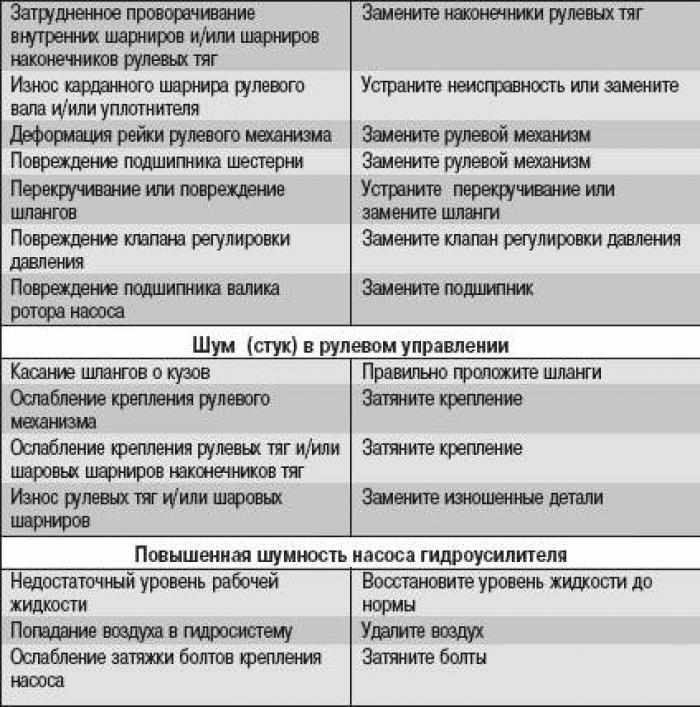

Признаки неполадок

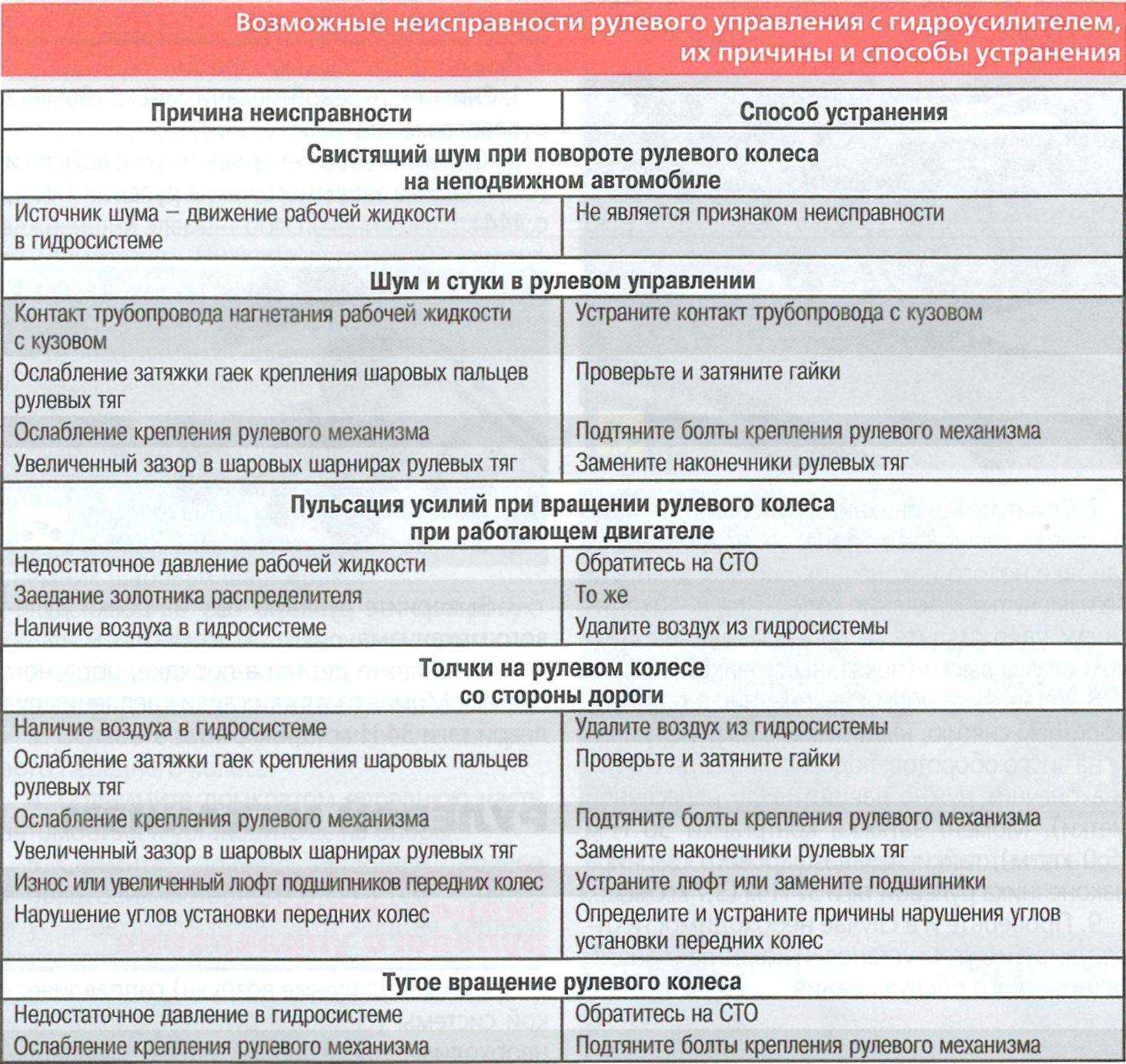

Поскольку большинство легковых автомобилей оборудовано гидравлическим усилителем, то симптомы износарейки следует рассматривать в комплексе с элементами ГУР – насосом, распределительным клапаном и масляными магистралями.

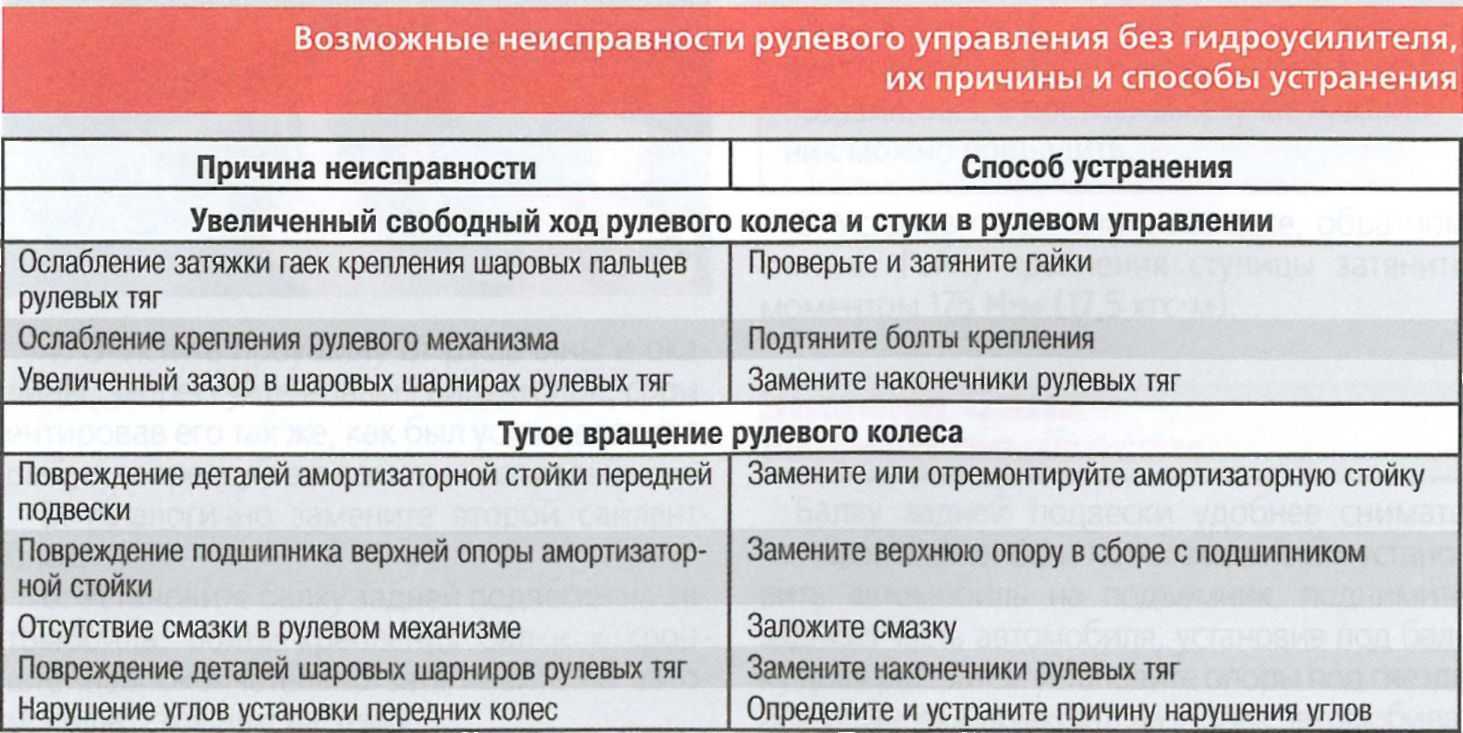

Неполадки работы реечного механизма делятся на явные и скрытые. Выявить первые способен сам автолюбитель в процессе движения либо в результате осмотра узлов и агрегатов. Во втором случае четко определить неисправность может мастер станции технического обслуживания. Ваша задача – вовремя отреагировать и обратиться на СТО при появлении следующих симптомов:

1. Стук, раздающийся в передней части авто при движении по неровностям, особенно в повороте. Расположение звука – приблизительно по центру, где установлена рейка.
2. При езде по мелким ухабам или насыпному покрытию вибрация явственно передается на руль.
3. После прохождения поворота баранка неохотно возвращается в исходное положение либо остается повернутой. При попытке быстрого вращения руль наливается тяжестью.
4. Свободный ход баранки заметно увеличился, отчего машина «рыскает» на прямом участке дороги и требует постоянной корректировки траектории движения со стороны водителя.
5. Гул, свист и прочие посторонние звуки.
6. Для поворота приходится прикладывать большое усилие на руле.
7. Критическая поломка – заклинивание механизма либо самопроизвольное вращение баранки без изменения направления движения.

Если удалось однозначно выяснить, что стучит рулевая рейка, произведите внешний осмотр агрегата

Особое внимание уделите резиновым пыльникам – их видно сквозь арки передних колес и частично – под капотом. Лучший вариант – обследование на смотровой канаве

Порывы и масло на «гармошках» свидетельствуют о том, что внутрь элемента попала вода и грязь, ускоряющая износ всех деталей.

Другие внешние признаки поломки – потеки смазки на кожухе агрегата. Если сразу не заметить прохудившийся сальник, то уровень масла в картере снизится и начнется так называемый кольцевой износ корпуса и силового цилиндра. Последствия – дорогостоящая замена узла в сборе.

При наличии гидроусилителя руля нужно осматривать не только рейку, но и элементы ГУР – насос, ременной привод и масляные шланги. Загляните в расширительный бачок – пониженный уровень сразу даст понять, что смазка теряется в результате утечки. Дополнительное подтверждение – свежие пятна под автомобилем на месте постоянного хранения.

None В отличие от ГУР, электрические усилители не подают признаков неисправности и выходят из строя сразу. Но подобные случаи – редкость, в целом ЭУР – довольно надежный агрегат.

Как устранить поломку

На большинстве реек есть регулировочная гайка. Именно ее настраивают, чтобы убрать люфт в рулевой рейке. Регулировку можно сделать с нижней части автомобиля или же через верх из‐под капота, в зависимости от того, где расположен винт или гайка на рейке. Обычно они находятся в торцевых крышках. Лучше, чтобы был гараж с ямой. Но если нет таких условий, тогда нужно домкратить переднюю часть авто.

Когда люфт оказывается выше нормы (более 10), нужно поднять автомобиль и сделать следующие:

• найти регулировочный болт либо гайку и медленно подтянуть ее;
• крутить винты нужно медленно, периодически проверяя свободный ход.
• после подтяжки глянуть, как вращается руль. Если он тугой, регулировочный болт отпустить на полоборота.

Таким образом можно самостоятельно убрать люфт в рулевой рейке. Это, конечно, не полноценный ремонт, и в случае износа шестерни или зубьев руль не будет вращаться, как на новом автомобиле. Но ближайший год‐полтора можно ездить без проблем.

Если после регулировки свободный ход все равно остался, выполните диагностику. Если руль «ходит» при выключенном моторе, осмотрите все элементы рулевого управления. Это могут быть:

• изношенные наконечники;
• вышедшие из строя крестовины в рулевой колонке;
• выработанные зубья на рейке;
• увеличенные зазоры в рулевом редукторе;
• изношенные шаровые.

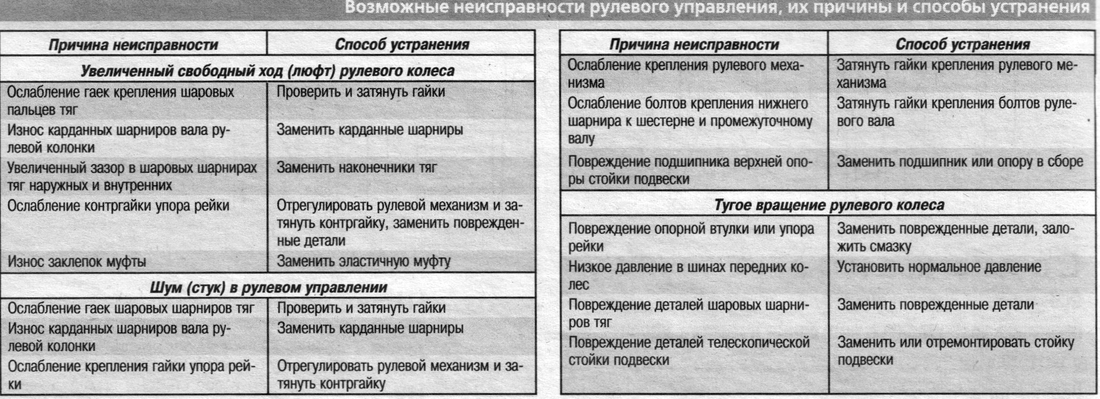

Износ зубьев

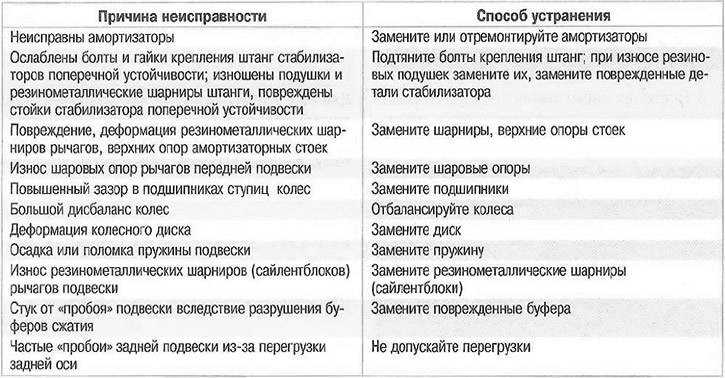

Если люфт ощущается в момент движения, обратите внимание на следующие моменты:

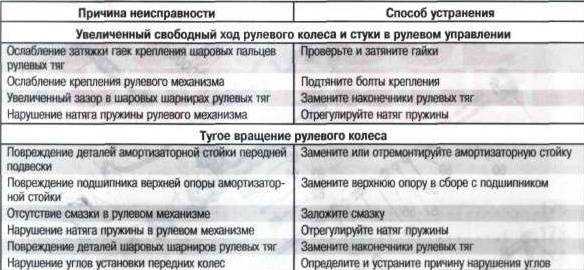

Признак	Причина
Увод в сторону на ходу	Не отрегулировано схождение колес
Шум при повороте руля	Малый уровень жидкости ГУР в бачке
Стуки спереди при проезде ям	Износ наконечников
Вибрации на руле	разбалансировка дисков, либо износ шаровых
Руль схватывает рывками, закусывает	Износ рейки

Если люфт ощущается при торможении, это могут быть:

• изношены либо сломаны ступичные подшипники;
• плохо затянуты крепления ступиц;
• слабо затянуты болты в местах крепления рулевого механизма;
• изношенные колодки либо диски.

Самая печальная причина — износ шлицов. Руль банально прокручивается на своей оси. Рейку приходится, что называется, капиталить.

Переборка рейки

При износе карданного шарнира промежуточного вала нередко можно наблюдать эффект «зубчатой шестеренки» — руль затирается при его кручении. Машина становится «ватной» на дороге, почти не слушается руля. Единственный способ победить такой люфт — заменить промежуточный вал на новый.

Рулевое управление — один из важнейших механизмов наряду с тормозной системой. Если руль имеет большой свободный ход, есть стук в передней подвеске или другие дефекты, не медлите с диагностикой. Вовремя обнаружив неисправность, можно неплохо сэкономить на ремонте, а самое главное — получить исправный автомобиль, который не влетит в отбойник на скорости, забрав не дай Бог чью‐то жизнь. Берегите себя и своевременно обслуживайте свои автомобили!

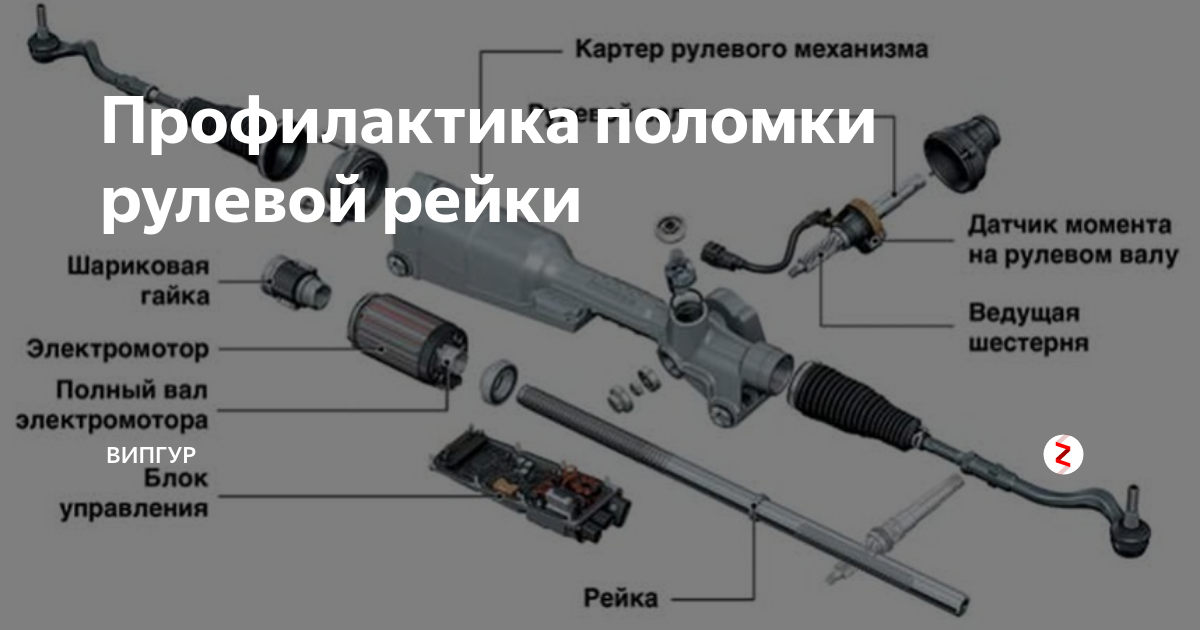

Причины неисправностей рейки с электроусилителем

Причинами выхода из строя электрической рулевой рейки могут быть неисправности следующих узлов, входящих в его состав:

• Электронный блок управления. Он отдает команды на электродвигатель на основании полученной информации от поворотных датчиков. Блок выходит из строя крайне редко, однако иногда, что называется, может «заглючить». Бывают и экзотические вариант, например, попал камушек на пластиковую крышку, сделал трещину, и сквозь нее начала попадать влага внутрь корпуса. Как результат — окисление контактов электронного блока. Его ремонт в домашних условиях невозможен, поэтому за помощью нужно обратиться в автосервис.
• Реверсивный электродвигатель с червячным приводом. Это основной исполняющий механизм, который приводит в движение вал. Как и всякий электродвигатель, он имеет ряд типовых возможных неисправностей — износ графитовых щеток, замыкание либо обрыв проводки якоря, износ опорных втулок. Обычно двигатель можно починить в автосервисе.
• Червячный привод. В частности, червячная шестерня — она может износиться или в ней стираются зубья. Как правило, в этом случае выполняют замену соответствующего узла.
• Поворотные датчики и шлейф. При их выходе из строя или некорректной работе нарушается работа всего ЭУР. Как результат вы получаете неправильный или запоздалый отзыв на поворот руля. Электроника не понимает с каким усилием и какую сторону вам нужно помогать крутить. В зависимости от типа датчиков (аналоговые или цифровые) причиной такой поломки может быть износ, из-за чего появляется увод от центрального положения либо повреждение шлейфа и тогда усилитель вообще отключается в определенный момент.
• Втулки и подшипники. Со временем внутренние втулки электроусилителя могут частично выйти из строя, что приводит к гулу при его работе. Износ втулки приводит к закусыванию или даже заклиниванию рулевого механизма. Зачастую руль при этом начинает вибрировать при поворотах. если же износился подшипник электромотора из-за попадания влаги, то вы начнете слышать завывание при поворотах.

Регулировка рулевой рейки на ВАЗ 2109

Даже при самом аккуратном, деликатном вождении, сохранить автомобиль в идеальном состоянии не удается. Всеми виной наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При возникновении люфта в рулевом узле вполне можно выполнить своими руками регулировку рейки. Процесс не сложный, потому обращаться на СТО вовсе не обязательно.

Зачем проводят регулировку

Усилие на передние колеса ВАЗ 2109 передается через шестеренку, которая, в свою очередь, взаимодействует с зубчатой рейкой. Чтобы в зацеплении устранить возникающие зазоры, используются прижимные пружины.

Регулировка реечки выполняется с целью устранить образовавшиеся люфты, а также улучшить четкость и послушность работы рулевого управления.

Схема узла

Способы регулировки

Рулевая реечка может быть отрегулирована двумя способами.

Способ регулировки

Особенности

Если рейка снимается и регулируется, речь чаще всего идет о ремонте или замене узла на новый. Проводить подобную настройку рекомендуют только в этих ситуациях

Без демонтажа узла

Такой способ регулировки актуален в том случае, если необходимо подтянуть слегка рейку, убрать люфт, избавиться от стуков. Здесь вполне возможно обойтись без демонтажных работ, то есть настроить механизм непосредственно на автомобиле

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Поломки рулевой рейки бывают следующие:

• Ослабли крепления рулевой рейки;
• Износилась сама рейка или ее шестерни;
• Зацепление пары не отрегулировано должным образом;
• Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

1. Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
2. Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
3. Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
4. Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
5. Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
6. Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
7. Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
8. Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
9. Процедура может затянуться. Все равно не торопитесь.
10. Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
11. Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.
