Как грамотно сменить наконечники рулевой тяги, чтобы не тратить деньги на развал-схождение?

Основные параметры для установки колес

Если автомобилисту необходимо сделать развал схождение колес своими руками, сначала необходимо определить те соединения в подвеске, которые влияют на изменение ориентации покрышек. Многие работы по замене деталей подвески предполагают последующую настройку развала схождения. Например, замена шаровой опоры, рулевых тяг и наконечников, амортизатора не обходится хотя бы без простой проверки основных размеров. Тогда удастся сохранить шины до следующего посещения СТО.

Не стоит заниматься установкой углов колес, если в подвеске автомобиля имеются неисправности. Только после замены всех поврежденных деталей и узлов, можно приступать к регулировке развал схождения.

Показатели развал схождения

Развал и схождение — это два разных параметра.

1. Развалом принято называть угол, соединяющий плоскость вращения колеса и его вертикаль. Положительный развал наблюдается в том случае, когда верхняя часть колеса выступает наружу относительно низа. При отрицательном развале верх направлен внутрь машины.
2. Схождение колес — это угол, который соединяет плоскость вращения колеса и направление его движения. При правильном схождении колеса расположены параллельно или передняя часть колеса несколько повернута внутрь авто.

Важные параметры для управляемых колес

Передняя подвеска имеет ряд отличий вследствие необходимости поворота колес. Здесь имеется несколько дополнительных параметров.

• Важным показателем является продольный угол наклона поворотной оси колеса (кастр). Это угол связывает проекцию на продольную плоскость оси поворота колеса и вертикаль. Правильно отрегулированный кастр отвечает за самопроизвольное выравнивание колес на скорости. Оптимальный показатель продольного угла наклона составляет 6 градусов.
• Поперечный угол наклона соединяет проекцию на вертикаль оси поворота колеса и поперечную плоскость.

Данные параметры обычно не регулируются, они зависят только от исправности деталей ходовой части.

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Важный момент! У шарнирных соединений есть внешний враг, значительно снижающий ресурс рабочей пары. Это пыль и влага, проникающая между трущихся поверхностей в результате разрыва верхнего резинового чехла.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

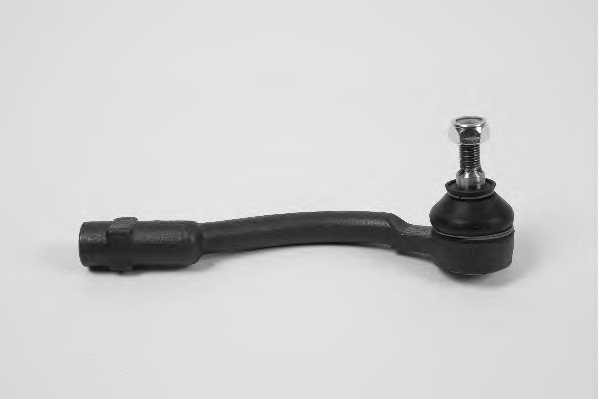

Для чего нужен наконечник рулевой тяги?

Когда водитель с комфортом поворачивает руль, он управляет рулевым механизмом, который преобразует это вращательное движение в линейное, поворачивая передние колеса в нужном направлении. Проблема заключается в том, что рулевой механизм надежно соединен с кузовом, но колеса упруго подвешены и пружинят на неровностях, слегка смещаясь не только вверх и вниз, но вперед и назад в зависимости от конструкции шасси. Так как же имеющие возможность двигаться в трех направлениях пространства колеса стабильно и точно соединяются с рулевым механизмом?

Ответ на вопрос дает человеческое тело, в частности тазобедренный и плечевой суставы. Они работают как шаровой тип шарнира, состоящий из сферической части и его полукруглого гнезда, между костными образованиями которых находится небольшое количество так называемой синовиальной жидкости, выполняющей роль смазки, снижающей трение.

Из природы гениальный элемент биомеханики был позаимствован инженерами

Точно по такому же инженерному принципу построен и наконечник рулевой тяги, который состоит из металлического стержня с нарезанной на нем резьбой и шарнира с другой стороны. Элемент располагается на звене между рулевым механизмом, рулевой тягой и поворотным кулаком колеса:

Это обеспечивает постоянное расстояние между направляющей частью рулевого механизма и рычагом рулевого управления поворотной оси и, следовательно, точное соблюдение колейности.

Обязательно исполнение условия: свобода передвижения наконечника поперечной рулевой тяги.

Вот как схематически выглядит реечный рулевой механизм:

Руль (1); Рулевой вал (2); Рейка и шестерня рулевого вала (3); Рулевая тяга (4); Ступица или поворотный кулак (5)

В зависимости от конструкции рулевая тяга может иметь рулевые наконечники с обоих ее концов либо резьбовое окончание с одной стороны и рулевой наконечник с другой

Цитата (подробнее здесь: Что такое реечное рулевое управление – простыми словами https://1gai.ru/publ/521525-chto-takoe-reechnoe-rulevoe-upravlenie-prostymi-slovami.html):

«Это простая, но эффективная система, которая не имеет недостатков, присущих винтореечному типу привода передних колес. В свою очередь, винтореечный тип обычно добавляет больше веса автомобилю, требует больших усилий при управлении автомобилем и зачастую обладает «мертвой зоной» в центральной части. В наши дни последний тип рулевого управления обычно используется на более громоздких и менее быстрых транспортных средствах – грузовиках и автобусах».

Наконечник рулевой тяги в разрезе:

Шаровой палец (1); Грязезащитный колпачок (2); Корпус шарнира (3); Вкладыш (4); Пружина (5); Заглушка (6)

Какие признаки срочной необходимости ремонта рулевой системы?

Обычно автомобили в наше время оснащены усилителями, поэтому далеко не все проблемы чувствуются сразу на руле. Рулевая рейка принимает удар на себя, и это может никак не сказываться на общей работе механизма. Но в определенный период вскроются проблемы, которые могут привести к серьезным последствиям. Поэтому стоит внимательно относится к любым, даже минимальным, изменениям в системе автомобиля. В ином случае проблемы могут оказаться аварийными. На машинах без усилителей неисправности данного механизма чувствуются лучше.

Следует помнить о таких важных признаках скорого ремонта:

• на заглушенной машине при энергичном дергании рулевого колеса в крайних точках свободного хода слышен еле уловимый стук — нужно обязательно найти причину этого стука;
• на заведенном автомобиле, когда уже работает усилитель, в крайних режимах свободного хода рулевого колеса слышны сильные стуки, обычно они дают определенную отдачу на руки водителя;
• если рулевое колесо доведено на половину оборота, можно подергать его и услышать еще более сильные стуки в районе рулевой рейки, это уже говорит о неисправностях самой рейки;
• в процессе поездки слышится сильный стук в передней подвеске, очень часто речь идет не о подвеске, а о рулевых системах, они гремят сильнее, чем вышедшая из строя стойка, а также есть отдача на руль;
• при проезде небольших неровностей дороги рулевое колесо реагирует на подобные препятствия, очень сложно поймать курс движения автомобиля, приходится постоянно подруливать при поездке.

Последняя особенность часто говорит о том, что есть сильные люфты в районе тяг и наконечников. Также часто при этом ход рулевого колеса становится слишком легким, усилитель включается на полную мощность. Даже если ничего не стучит, но сильно изменились особенности работы усилителя, стоит внимательно проверить рулевое управление. Вполне возможно, что достаточно сменить наконечники, заплатив сравнительно немного денег. Если же ездить и дальше, убитые рулевые наконечники начнут постепенно убивать весь автомобиль. Это явно не приведет к увеличению безопасности движения на авто.

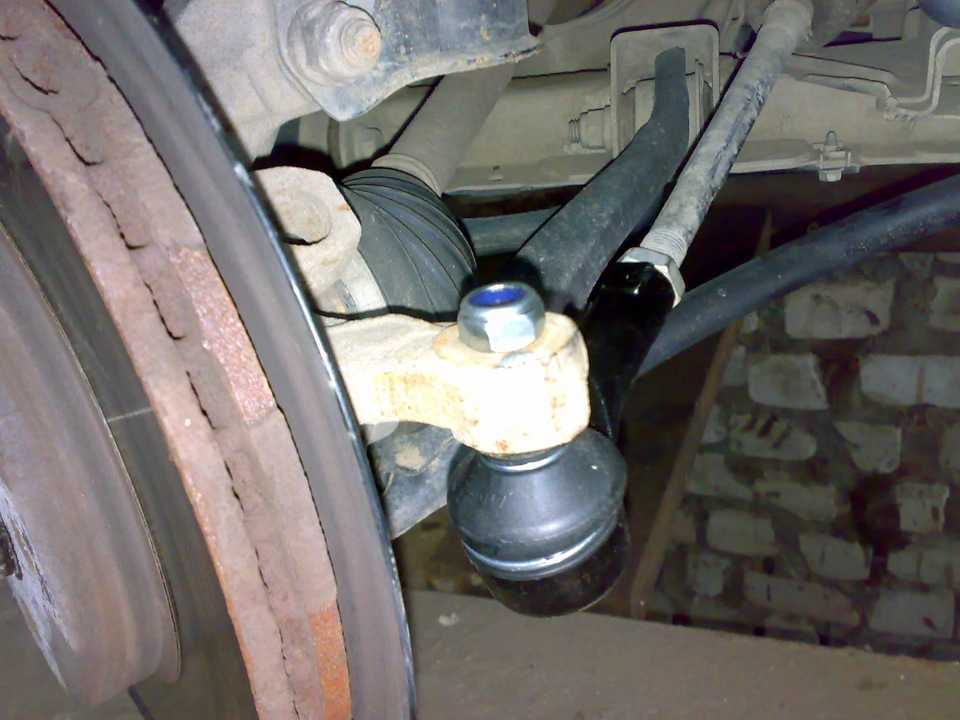

Замена наконечников рулевых тяг на Лада Калина

Мы разобрались где расположены наконечники на Калине, определили их поломку и купили новые запчасти. Теперь пришло время замены. Процедура не сложная, но требует особого внимания. Неправильная установка может вывести из строя другие механизмы. От этого зависит и ваша безопасность при движении.

Подготовка к замене рулевых наконечников

Работать лучше на подъемнике или на яме, но, если условий нет, можно обойтись домкратом. Перед тем, как приступить к работам по замене, нужно подготовить инструменты:

• Набор гаечных ключей и торцевых головок (ключи на 10, 17 и 22 обязательно);
• пассатижи;
• динамометрический ключ желателен;
• съёмник для выпрессовки наконечника упростит работу;
• молоток;
• монтировка.

Порядок снятия рулевой тяги

В первую очередь снимаем колесо, чтобы упростить доступ к наконечнику Лады Калина. Видим наконечник и с помощью пассатижей достаем шплинт, фиксирующий гайку на пальце шарнира. Потом откручиваем гайку ключом на 17.

Ослабляем все гайки, которые крепят рулевой наконечник, потом выпрессовываем сам наконечник с помощью съемника. Если нет съемника, то берем монтировку и молоток. Аккуратно выбиваем рулевой наконечник, отжимая его одновременно монтировкой.

Звучит все достаточно просто и легко, по факту придется попотеть с откручиванием гаек. Гайки часто прикипают намертво, и можно сорвать резьбу. Так что, если гайка не идет, берем WD-40 и хорошенько проливаем на все гайки. Возможно, понадобится отмачивать гайки несколько часов.

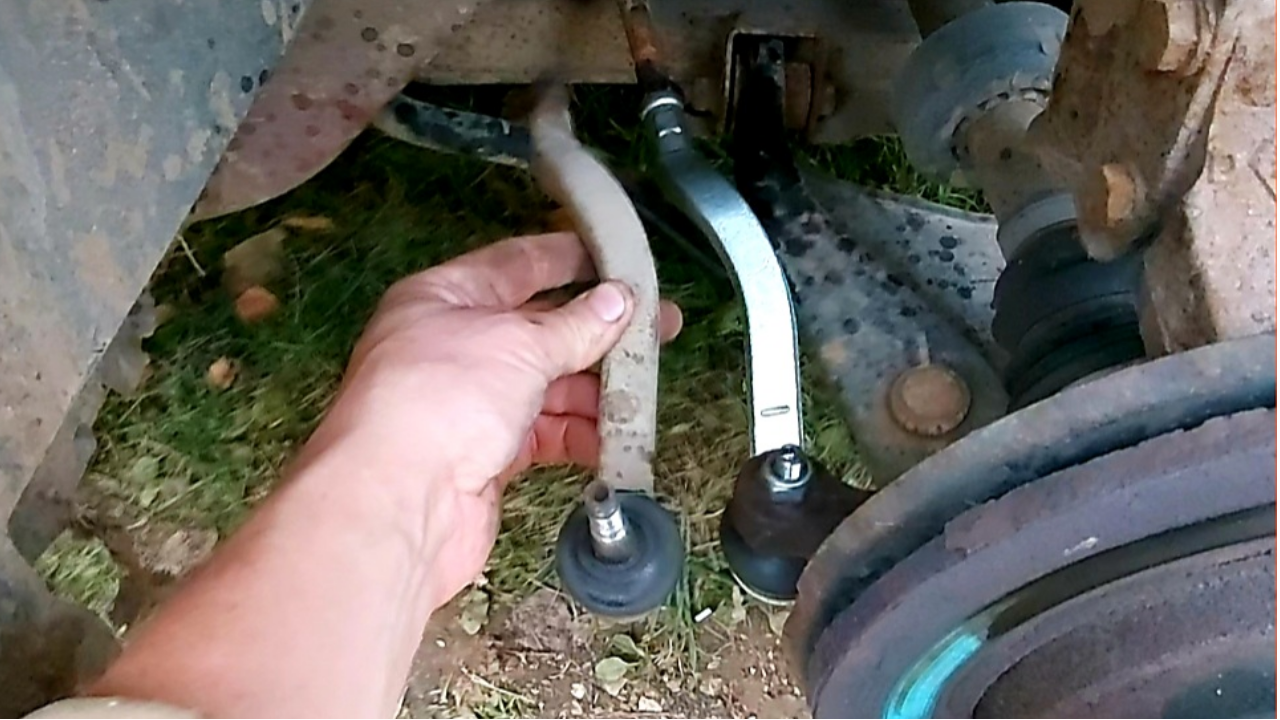

Если время не ждет, проще будет снять рулевые тяги вместе с наконечниками и нагреть все гайки рулевой тяги. Простучать их молотком и тогда они открутятся без проблем. Для прогрева обычно используют газовую горелку или специальные баллончики с газом.

Тягу целиком снять не сложно – откручиваем гайки и снимаем защитный чехол. Отгибаем стопорную пластинку и откручиваем тягу от рулевой рейки. Выпрессовываем, отжимаем или выбиваем молотком и монтировкой палец наконечника из поворотного кулака.

Конечно, лучше обойтись без снятия тяги, но это как повезет. Если автомобиль вовремя обслуживался, то снятие тяги при замене рулевых наконечников обычно не требуется.

Конечно, это не избавит вас от необходимости ехать на развал-схождение после произведенных работ. Но доехать до СТО или покататься несколько дней вы сможете без особых последствий.

Ну а если у вас нет динамометрического ключа, то считать количество оборотов тем более придется. Иначе новый рулевой наконечник придется закручивать на глаз.

Установка нового рулевого наконечника

Работы по установке нового рулевого наконечника проводятся в обратном порядке. Тут уже не будет проблем с закручиванием новых гаек на Калине.

Единственное, на что нужно обратить внимание – это чистота резьбы и наличие смазки на ней. Смазки на резьбе, скорее всего, давно уже нет

Поэтому мажем графитной смазкой все резьбо6вые соединения.

Гайка крепления рулевого наконечника к рычагу должна быть затянута с определенным усилием. В некоторых руководствах по эксплуатации и ремонту Лады Калина можно найти информацию, что момент затяжки должен быть в среднем равен 70 Нм.

На самом деле, момент затяжки равен 27-33 Нм. Именно для этого мы и считали количество витков. А если не считали, то нам поможет динамометрический ключ.

Если хочется быть максимально уверенным в том, что рулевые наконечники прослужат максимально долго на Лада Калина, рекомендуется проверить количество смазки под пыльниками наконечников. Пыльник снимается с нового наконечника аккуратно, чтобы не порвать. Далее нужно снять уплотнительное и пружинное кольцо.

Палец рулевого наконечника Калины должен быть весь в смазке. К сожалению, так бывает далеко не всегда. Если смазки мало, то набиваем пыльник литолом-24, потом устанавливаем его обратно на рулевой наконечник и одеваем уплотнительные кольца.

Почему изнашиваются рулевые наконечники?

К основным причинам неисправностей и износа рулевых тяг относятся:

• Деформации тяг и рычагов, возникающие при сильных ударах (наезд на большой скорости на препятствие, попадание в яму).
• Износ шарниров и их несвоевременная замена.

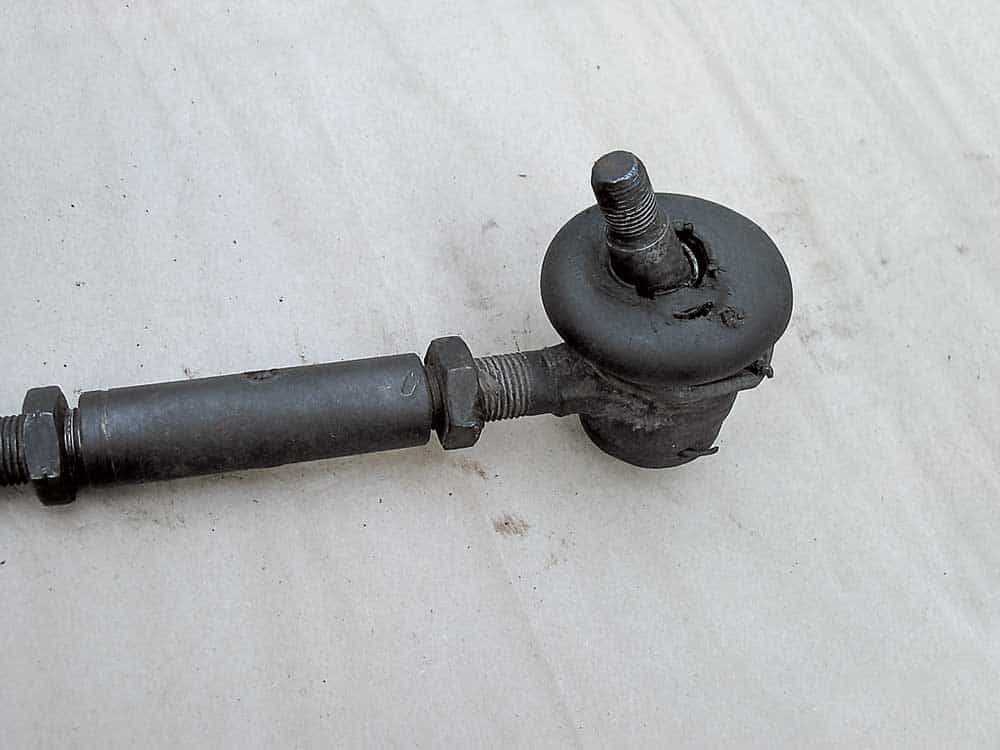

• Разрушение пыльника рулевой тяги из‐за пыли, грязи.

В основном неисправности рулевых тяг возникают из‐за механических повреждений, дефектов защитного чехла, приводящих к попаданию пыли, грязи, влаги. Срок службы наконечников, как правило, составляет порядка 30–40 тыс. км пробега. Диагностика рулевых тяг может потребоваться гораздо раньше указанного пробега — периодичность проверки и замены напрямую зависит от качества дорог, стиля вождения авто.

Среди признаков неисправностей следует отметить:

• Сторонние шумы, стуки подвески.
• Люфт рулевого колеса.
• Тугое вращение руля.

Как грамотно сменить наконечники рулевой тяги, чтобы не тратить деньги на развал-схождение?

От неосторожной езды по плохой дороге, а также просто от времени, на автомобиле выходят из строя наконечники рулевой тяги. Тогда при проезде неровностей и даже при активном рулении появляются стуки со стороны передней подвески

Оставлять без внимания эту неисправность нельзя, так как это не только опасно, но ещё ведёт в ускоренному износу остальных элементов подвески. Более того, болтающийся рулевой наконечник сбивает углы установки колёс, что приводит к износу протектора шин.

Самостоятельный ремонт

Конечно, можно съездить в автосервис, где мастера быстро вам всё заменят. Но эта процедура будет стоить приличную сумму, так как придётся купить новые наконечники, оплатить работу по их замене, а в конце сделать развал-схождение. При этом опыт автомобилистов говорит, что эту работу можно сделать и самостоятельно, да так, что не придётся даже ехать на установку углов колёс.

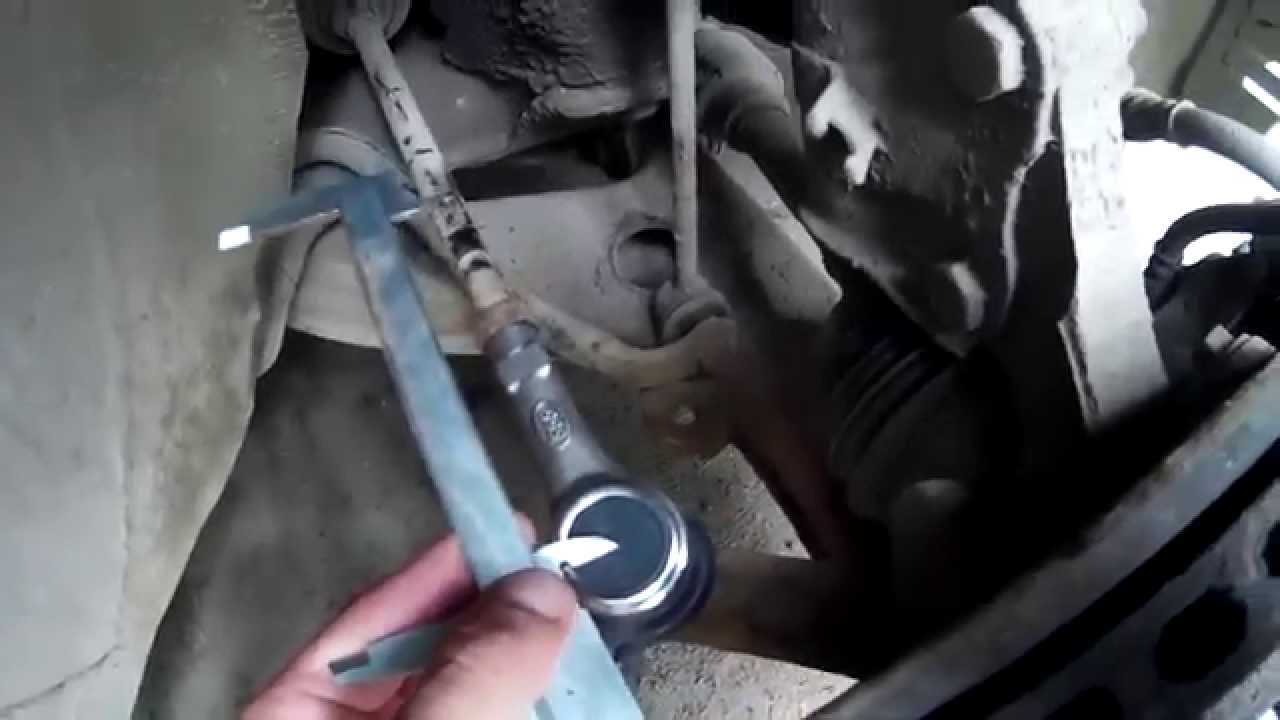

Диагностика неисправности

Чтобы убедиться в том, что источник стука — именно неисправный рулевой наконечник, необходимо приподнять автомобиль на домкрате и покачать колесо во всех плоскостях. При этом нужно положить одну руку на рулевой наконечник. Если имеется люфт или даже стук, то неисправность наконечника очевидна. Также необходимо удостоверится в том, что люфт появился только в рулевом наконечнике, а не в рулевой тяге.

Заменить неисправный наконечник довольно просто. У опытных водителей на всю работу уходит около получаса. Если просто заменить старую деталь на новую, то это приведет к нарушению углов развала-схождения. Поэтому новый наконечник необходимо установить точно также, как ранее стоял старый.

Работа выполняется в следующем порядке. Сначала откручиваем крепёжную гайку от неисправного наконечника, для этого из неё вынимаем шплинт и выбиваем его. Далее необходимо замерить расстояние от рулевой тяги до края наконечника. После чего окончательно откручиваем старый наконечник и на его место вворачиваем новый. Сажаем его на точно такую же глубину, периодически промеряя расстояние. Затем собираем всё в обратной последовательности.

Конечно, подобный ремонт нельзя назвать идеальным, это скорее временное решение или способ прилично сэкономить на ремонте. После проведения таких работ всё же необходимо заехать на развал-схождение и проверить углы установки колёс.

При использовании любых материалов необходима активная ссылка на DRIVENN.RU

Как проверить наконечники рулевой тяги?

Ввиду особенностей расположения исследуемых элементов, следует обеспечить доступ к пространству под транспортным средством. Для этого автомобиль можно поднять на подъемнике, либо загнать на смотровую яму. Основная диагностика заключается в проведении визуального осмотра деталей рулевого управления, в ходе которого можно определить степень износа наконечников. А для более детального выявления повреждений и их устранения потребуется следующий набор инструментов:

1. Домкрат.
2. Набор гаечных рожковых ключей.
3. Баллонный ключ.
4. Молоток.
5. Динамометрический ключ.
6. Плоскогубцы.
7. Специальный съемник рулевых наконечников.
8. Небольшая монтировка.
9. Железная щетка.

Итак, как проверить рулевые наконечники? Для этого в процессе проведения осмотра необходимо обратить внимание на следующие моменты:

нарушение геометрии корпуса наконечника

Крайне важно, чтобы на нем отсутствовали какие-либо механические повреждения, препятствующие нормальному функционированию детали. В результате этого могут сбиваться настройки развал-схождения

Заметим, что если вовремя не заменить наконечник, корпус которого поврежден, деталь все равно через время выйдет из строя;
состояние резиновых пыльников, которые выполняют функцию защиты шарнирного механизма от влаги и грязи. Наличие трещин на поверхности уплотнителей является прямым свидетельством проникновения внутрь наконечника мелких абразивных частиц и влаги. Помимо этого, через такие трещинки смазка удаляется из шарнира. Подобная неисправность может спровоцировать серьезное ДТП, поскольку негативно влияет на управление автомобилем;
люфт, который является основной предпосылкой к безотлагательной замены рулевых наконечников. Поскольку деталь относится к расходным элементам системы управления транспортным средством, и подлежит обязательной замене примерно после 45 тыс. км пробега, подобная мера никак не должна настораживать автовладельцев.

Так как наконечник может выйти из строя в любой момент, следует научиться замечать любое изменение в управлении автомобилем, и по некоторым косвенным признакам понимать, какая из деталей выработала свой ресурс и нуждается в замене.

Рулевая тяга и наконечник тяги: назначение

Основной задачей, которую выполняет тяга рулевая, является передача усилия от рулевого механизма на колеса. Однако дополнительные сложности возникают по причине того, что колеса подвижны, а рулевой механизм закреплен жестко. Решает проблему наконечник рулевой.

Если просто:

• к штоку рулевой рейки сама тяга крепится посредством внутреннего наконечника;
• к средней тяге трапеции крепление реализовано при помощи шарнирного соединения;
• соединение тяги с рычагом поворотного кулака осуществляется через внешний рулевой наконечник.

В данной конструкции внутренние наконечники и шаровые соединения отвечают за подвижность тяги в вертикальной плоскости (тяги не ломаются при езде по неровностям).

В свою очередь, внешний наконечник позволяет получить подвижность тяги и колеса в любой плоскости. В результате привод нормально работает в поворотах, при езде по неровностям и т.д.

Устройство рулевой тяги и наконечника

Что касается устройства, сама тяга напоминает стальной стержень. Устройство рулевого наконечника более сложное, так как он служит для соединения подвижных и неподвижных элементов. Фактически, это шарнирное соединение, где сфера пальца вращается внутри полусферического корпуса. В корпусе устанавливается втулка, набивается смазка, чтобы избежать трения и позволить пальцу выполнять отклонение на заданный угол. Шарнир защищает резиновый пыльник.

Как поменять рулевой наконечник?

Заменить наконечник рулевой тяги на автомобиле можно самостоятельно, воспользовавшись руководством по обслуживанию вашей машины или рекомендациями ниже. Предварительно потребуется подготовить инструмент, новый наконечник.

Необходимые инструменты

Для того чтобы снять и заменить рулевую тягу потребуются следующие инструменты:

• Ключ-баллоник для снятия болтов креплений колес.
• Домкрат для подъема части автомобиля.
• Ключи на 17 и 19 для откручивания механизма тяги
• Плоскогубцы универсальные при отворачивании болтов, извлечении шплинта.
• Съемник либо молоток для извлечения болта наконечника.
• Динамометрический ключ для обеспечения точного усилия при установке новой детали.

Как снять рулевой наконечник?

Снятие детали выполняется в несколько этапов:

1. С помощью ключа-баллоника ослабляются болты колеса машины.
2. Домкратом автомобиль частично приподнимается, болты выворачиваются полностью и колесо снимается.
3. Если замена и обслуживание системы рулевого механизма и подвески в целом выполнялась давно, то место установки наконечника можно смазать средством WD-40.
4. Руль выворачивается до упора в сторону.
5. Механизм тяги откручивается и извлекается вместе с наконечником.
6. Из гайки пальца извлекается шплинт, откручивается фиксирующая гайка.
7. За счет воздействия на поворотную тягу съемником или молотком извлекается болт наконечника.
8. Сам шарнир выворачивается из старой тяги по часовой стрелке.

Как установить новый наконечник

Новый рулевой наконечник устанавливается на тягу и закручивается против часовой стрелки на то количество оборотов, на которое выкручивалась старая деталь. При этом гайка затягивается не «на глаз», а строго с усилием, указанным в руководстве по обслуживанию вашего автомобиля. Точно рассчитать прикладываемые усилия поможет динамометрический ключ. После этого устанавливается шплинт, и остальные работы проводятся аналогично снятию, но в обратном порядке.

голоса

Рейтинг статьи

Устранение неполадок

Для качественной замены рулевых наконечников, тяг или рейки не во всех случаях обязательно обращаться к специалистам сервисного центра. Эта процедура по плечу большинству автолюбителей. Чтобы выполнить ремонт своими руками, необходимо приобрести левые и правые наконечники, ведь менять их рекомендуется сразу с двух сторон. А также подготовить набор инструментов, включающий:

• специальный съемник, альтернативой которому могут стать монтажка с молотком.
• динамометрический ключ;
• щетка по металлу;
• плоскогубцы;
• ключ на 13 и на 19;
• проникающую смазку.

Далее процедура смены деталей подвески выполняется по следующему плану.

1. Поднимаем машину домкратом и фиксируем противооткатными стопорами.
2. Демонтируем передние колеса.
3. Зачищаем место соединения наконечника и поворотного кулака щеткой и обрабатываем его тормозной жидкостью (если нет проникающей смазки).
4. Снимаем шплинт, который фиксирует резьбовое соединение, и откручиваем гайку рулевого наконечника.
5. Выпрессовываем палец из кулака посредством съемника.
6. Снимаем крепежный болт и выкручиваем палец.

Перед выкручиванием рулевого наконечника следует обратить внимание на число оборотов, требуемое для этой процедуры. Данный параметр позволит соблюсти верное расстояние при монтаже нового наконечника, а, следовательно, можно будет обойтись без процедуры развала схождения

Также отметим, что палец выкручивается по часовой стрелке.

Установка новых деталей выполняется согласно следующему алгоритму.

1. Вкручиваем наконечник и крепим его к рулевой тяге.
2. Вставляем палец в кулак и прижимаем гайкой, фиксируя соединение шплинтом.
3. Ставим на место колеса, опускаем кузов на землю и проверяем фиксацию дисков.

Для того, чтобы убедиться том, необходимо ли выполнять развал схождение колес, рекомендуется посетить ближайший сервисный центр. Это позволит минимизировать риски возникновения проблем с управлением автомобиля в ближайшей перспективе.

В случае, когда подобные ремонтные работы вам не по силам, не хватает времени или же нет подходящего инструмента, замену наконечников следует поручить профессиональным автомеханикам. Но сделать это необходимо без промедлений, поскольку подобные дефекты сильно снижают безопасность езды на автомобиле.
