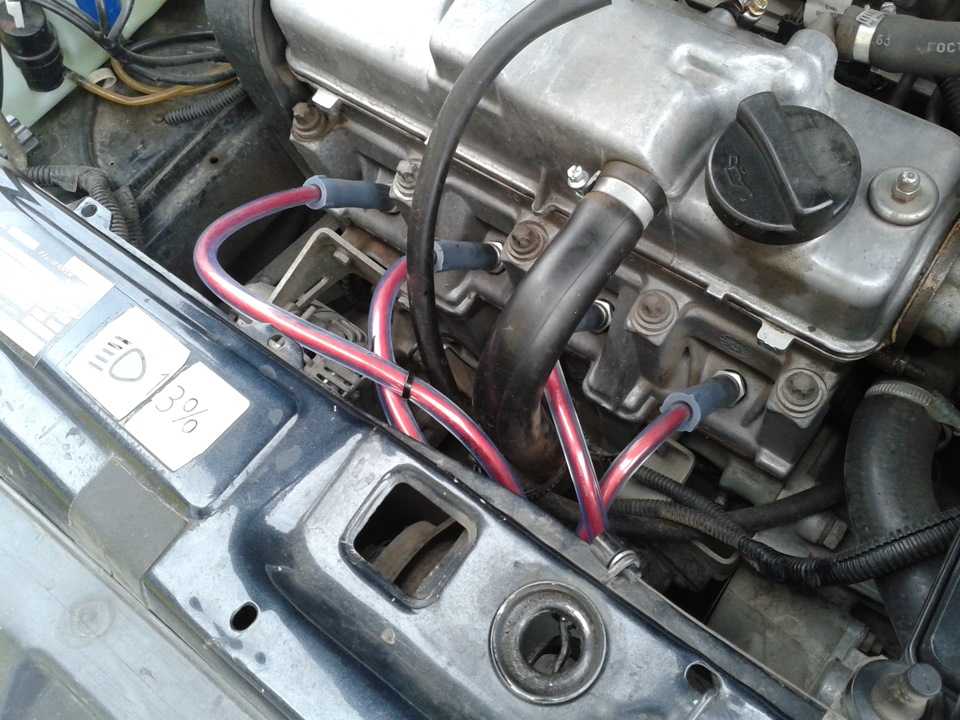

Признаки неисправности бронепроводов ваз 2114 инжектор 8 клапанов

Какое должно быть сопротивление высоковольтных проводов зажигания

Для того, чтобы получить наиболее полные сведения об исправности либо неисправности высоковольтного провода применяют метод измерения его физических параметров.

Самый простой электроизмерительный инструмент, который должен находиться в багажнике любого автомобиля, — мультиметр. Простенький небольшой мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, стоимость около 300 рублей.

В проводах высокого напряжения проверяют два основных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи обычного мультиметра нельзя, для этого необходимо иметь дорогостоящий мегаомметр, так как сопротивление изоляции должно составлять несколько сотен мегаОм.

Сопротивление центрального проводника должно быть в пределах от нуля до нескольких килоОм. Это зависит от типа высоковольтных проводов и наличию ограничивающего сопротивления в системе зажигания.

Ограничивающие сопротивления начали применять, когда автомобили стали оснащать радиоприемными устройствами. Они значительно уменьшают уровень радиопомех. Кроме того, они имеют еще одну важную функцию зашиты катушки зажигания и схемы управления от пробоя в случае перегрузки по высоковольтной цепи. Это возможно, если свеча имеет закорачивающий нагар, а также при пробое высоковольтного провода на кузов автомобиля.

Во многих автомобилях ограничивающие сопротивления ставят в бегунок, в некоторых автомобилях свечи имеют ограничивающий резистор. Иногда резисторы вставляются в колпачки свечей. Но в большинстве авто применяется распределенное сопротивление внутри высоковольтных проводов.

Иначе говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

нихром, сплав никеля с хромом;
хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
стекловолокно с напылением графита.

Иногда такой проводник имеет форму спирали, как в электроплитках.

Для проверки высоковольтных проводов мультиметр необходимо переключить в режим измерения сопротивления на предел 20 кОм. Далее подсоединить щупы прибора к противоположным выводам провода.

Измеряемое сопротивление не должно превышать сопротивление 20 килоОм (обычно эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.

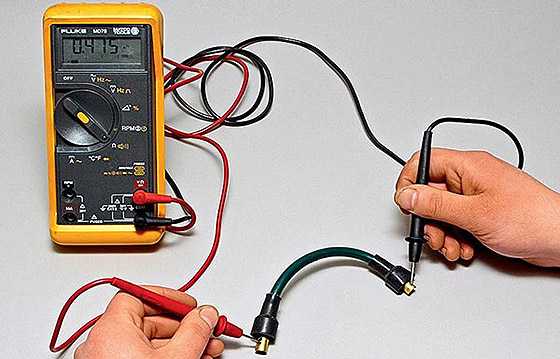

Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Типичные неисправности кабелей зажигания

Существует 3 основных неполадки, связанных с высоковольтными проводами:

Внутренний обрыв токонесущей жилы.
Пробой внешней силиконовой изоляции.
Ненадежный контакт в местах соединения медных наконечников с клеммами свечей и катушек высокого напряжения.

Обрыв или перелом углеродного сердечника не всегда ведет к полному отказу ВВ провода. Поскольку на свечу подается импульс высокого напряжения номиналом более 20 киловольт, ток все равно «пробивает» место обрыва и попадает к свечным электродам. Но мощность искры заметно ослабевает, отсюда возникают проблемы с качественным воспламенением топливовоздушной смеси в камере сгорания. В худшем случае искра не поступает вовсе и цилиндр полностью отказывает.

Подобная картина наблюдается при слабом контакте медных проводников в местах соединений. Из-за окислившейся либо плохо прилегающей клеммы сила электрического импульса теряется на преодоление данного препятствия, а на свечных электродах разряд ослабевает.

При пробое двух изоляционных слоев напряжение теряется иначе. Принцип следующий: ток, обнаруживший цепь более низкого сопротивления, стремится пройти по этому пути. Если точка пробоя изоляции располагается поблизости от металлических деталей машины, связанных с «минусом» бортовой сети (массой), между ними образуется искровой разряд. В результате свече зажигания достается только половина импульса, отчего воспламенение горючей смеси происходит вяло. Кстати, проверить бронепровода мультиметром на предмет целостности изоляции невозможно, понадобится специальное оборудование.

Перебои в подаче искровых разрядов отслеживаются по таким признакам:

двигатель работает нестабильно из-за пропусков зажигания и недостаточной мощности искры;
периодически отказывает один или несколько цилиндров, наблюдается вибрация мотора на холостом ходу;
в процессе движения ухудшается разгонная динамика, ощущается слабый отклик на педаль акселератора;
топлива расходуется больше.

Подобные симптомы проявляются на неисправных свечах зажигания, но проверить их работоспособность сложнее. Поэтому начинайте диагностику с проводов высокого напряжения.

5 верных признаков, что бронепровода пора менять

Определить, что высоковольтные провода стоит поменять, может быть не просто даже на инжекторном авто. Дело в том, что ошибка может выскочить только тогда, когда произойдут многократные пропуски зажигания. Но у этого могут быть и другие причины. Однако, существует ряд признаков, которые помогут понять, что бронепровода пора заменить.

Затрудненный запуск двигателя

Если мотор запускается с затруднениями, особенно в сырую погоду, или на горячем двигателе, это может быть верным признаком, что пора менять провода.

Явным признаком неисправности проводов станет небольшой толчок, который появляется при нажатии на педаль газа.

Повышение расхода горючего и снижение динамики

Если пробит бронепровод, то КПД падает. Автомобиль заметно теряет в динамике, что довольно заметно при езде на низких или высоких оборотах.

Образование искр на свечных колпачках

Открыв капот в темное время суток, можно заметить пробои и небольшое свечение. Сильнее всего это будет заметно на высоких оборотах при возникновении искры.

Слишком высокое сопротивление

Если вы заметили, что динамика или поведение автомобиля на высоких оборотах изменилась, то необходимо вооружиться мультиметром и поверить напряжение на высоковольтных проводах. Нормальными считаются показания от 5 до 8 кОм. Более высокие значения говорят о необходимости замены проводов.

Источник

Какие требования предъявляют к свечным проводам?

Любой проводник имеет определенный срок службы. Если кабели уложены в жгут, имеют наружную оплетку и закреплены стационарно (защита от вибрационных нагрузок), период эксплуатации равен продолжительности жизни автомобиля. Другое дело – высоковольтный провод катушки зажигания. Он находится в эпицентре неблагоприятных условий: вибрация, высокая температура (а также перепады в зимнее время), пары бензина, поэтому к качеству изоляции высоковольтных проводов и к сердечнику предъявляются высокие требования:

Жилы бывают исключительно медными (как известно, этот материал обладает наименьшим сопротивлением), а вот защитный слой может быть силиконовый или резиновый. Остальные материалы изоляции хоть и обладают хорошей защитой, но недостаточно мягкие. Еще одно требование к высоковольтным проводам – эластичность. В противном случае, от постоянной вибрации поверхность просто растрескается;
Толщина оболочки – это поиск компромисса. Если произойдет пробой высоковольтных проводов, искра будет образовываться между центральной жилой и корпусом мотора. До свечи напряжение не дойдет, но и наличие искрящего проводника в подкапотном пространстве, мягко говоря, не полезно для авто. Обратная сторона медали – слишком толстый провод неудобен в монтаже, он неэластичный, что затрудняет укладку и обслуживание;
Длина высоковольтных проводов – еще одна головная боль производителя. Из закона Ома известно: чем короче проводник, тем меньше потерь для электрического тока. В автомобиле не так просто разместить все взаимодействующие узлы рядом друг с другом. Установка катушки зажигания над свечными колодцами – хорошо для электриков, но плохо для компоновщиков. К тому же, желательно, чтобы кабели были схожей длины, поэтому схема подключения высоковольтных проводов тщательно рассчитывается, и заменить кабели на универсальные означает нарушить режим работы всей системы зажигания на авто.

Проводники и диэлектрики

Естественно, для того чтобы электрический ток мог появиться в определенном материале, атомы последнего должны содержать электроны, имеющие слабые электромагнитные связи с ядром. Под воздействием внешних электромагнитных сил они отделяются, а их место занимают электроны от соседних атомов. Именно такая цепочка перемещений именуется электрическим током, а материал в котором она происходит – проводником.

Разделение материалов на проводники и диэлектрики довольно условно. Один и тот же материал при разных условиях может проявлять разные свойства, все зависит от приложенной к нему силы. Ее называют электродвижущей (ЭДС), а в рамках наблюдаемых человеком проявлений она именуется электрическим напряжением. То есть, чем выше напряжение на концах проводника, тем большую нагрузку испытывают электроны в его структуре. Соответственно, увеличивается вероятность того, что электроны сорвутся со своих орбиталей и начнется направленное движение.

Сила, препятствующая прохождению электрического тока, называется электрическим сопротивлением. Чем больше длина потенциального проводника, тем выше его электрическое сопротивление и тем большей величины должна быть ЭДС чтобы появился электрический ток. Металлы имеют очень низкое удельное сопротивление, а потому прохождению через них электрического тока почти нет препятствий. Что касается дерева, стекла или воздуха, то их естественное сопротивление довольно велико, а потому ток при недостаточно высоком напряжении через них не проходит.

Насколько часто следует выполнять замену проводов зажигания?

Зима уже не за горами, поэтому не стоит исключать ситуации, когда однажды утром, при повороте ключа зажигания, мотор попросту может «забастовать».

Наличие проблем с запуском у бензинового двигателя внутреннего сгорания может быть связано как с аккумуляторной батареей, так и со свечами зажигания. Но это не единственный важный момент. Наличие в системе старых или неисправных проводов высокого напряжения, совершенно не делает лучше пусковые свойства мотора. Именно поэтому, вне зависимости от того, насколько хорошо запускается мотор, перед началом зимнего сезона не лишним будет провести диагностику системы зажигания.

Провода высокого напряжения и их роль в системе зажигания. В бензиновых двигателях воспламенение сжатой смеси топлива и воздуха производится при помощи электрической искры, создаваемой свечами зажигания. Для ее успешного возникновения требуется достаточно высокий уровень напряжения, порядка 35 кВ, в то время, как большая часть автомобильного оборудования работает с напряжением в 12В. Основной задачей проводов высокого напряжения является обеспечение передачи электрического тока от катушки либо модуля зажигания до свечей, которые уже и воспламеняют всю смесь, посредством электрической искры.

В стандартном исполнении они представляют собой классическую вариацию медного провода, с обязательным покрытием специальной оболочкой, обеспечивающей изоляцию. Изоляция, чаще всего, играет очень важную роль и делается из материалов высокой прочности, например, силикона. Причиной для этого становится обеспечение отсутствия утечки тока в процессе передачи его на свечи. Кроме того, на проводе имеются наконечники из металла, необходимые для того, чтобы успешно соединиться с контактами свечи и катушки зажигания, с колпачками на них. На старых моделях двигателей внутреннего сгорания имеется еще и такой прибор, как трамблер, или же распределитель зажигания. Его задачей становится распределение зажигания по цилиндрам ДВС и определение времени появления импульса.

Принцип действия. Его основой становится такое физическое явление, как электромагнитная индукция, с возникновением электромагнитных полей в местах протекания тока. Они могут создавать различные помехи в электронных приборах, таких, как радиоприемник, приборы управления мотором и коробкой передач. Поэтому одной из функций проводов становится подавление такого рода помех, создаваемых системой зажигания.

Нагрузка на провода и регламент замены. До этого, для подачи разряда на свечи применялись стандартные версии высоковольтных проводов с медным сердечником из нескольких жил. Впоследствии стал использоваться кабель, который делался из стекловолокна и пропитывался углеродом. Несмотря на то, что провода для свечей могут быть сделаны разными по строению и из разного материала, в функциональном плане они похожи. Наиболее часто оболочка для внешней изоляции изготавливается из силикона, так как ей приходится выдерживать воздействие вибрации, перепады температур, влияние агрессивной среды подкапотного пространства и другие факторы.

Высоковольтные провода, в отличие от свечей зажигания, не имеют конкретного срока замены, срок их работы зависит исключительно от условий использования. Конечно, вечно работать они не смогут, в ходе использования они приходят в негодность и постепенно изнашиваются. По прохождении определенного времени, провода могут задубеть или получить повреждения внешней изоляционной оболочки. Последствием этого может стать возникновение утечки напряжения в системе зажигания на массу, перебоев в зажигании и неспокойный ход мотора.

Итог. Так как провода высокого напряжения подвергаются регулярным нагрузкам и вредному влиянию окружающей среды, они нуждаются в регулярном контроле и замене, в случае необходимости.

Когда менять свечи, какие устанавливать

Если смотреть на рекомендации официальных издательств по ремонту и эксплуатации. То на ВАЗ 2104 свечи зажигания подлежат замене как минимум через 30 000 км.

Конечно, придерживаться этого пробега желательно, но не обязательно. Ведь сами согласитесь, что никогда не узнаешь, насколько качественные свечи были куплены и каков их реальный срок службы.

Некоторые экземпляры могут ходить и 100 000 км, причем, двигатель будет работать на них еще довольно неплохо. А другие же – наоборот, еще после первых тысяч начнут давать пробои в зажигании, что не есть хорошо! Поэтому необходимо следить за свечами и менять их не только по строго определенному промежутку, но и по состоянию.

Зарубежная и российская маркировки

При выборе свечей зажигания для автомобиля ВАЗ 2104 необходимо ориентироваться по числовому значению, указанному на маркировке. Оно обозначает калильное число элемента, характеризующее способность свечки отводить тепло и самоочищаться от нагара в процессе работы. По российской классификации элементы делятся на такие группы:

Калильное число от 11 до 16 – это «горячие» свечи. Они предназначены для двигателей с низкой степенью сжатия и небольшой мощностью.
То же, от 17 до 19. Самые широко применяемые свечи, в том числе и на автомобилях ВАЗ 2104.
То же, от 20 до 26 – свечи «холодные», устанавливаемые на мощные двигатели с высокой степенью сжатия и температурой в камере сгорания.

Если на автомобиль ВАЗ 2104 поставить слишком «горячие» или «холодные» свечи, то двигатель не сможет функционировать в нормальном режиме с максимальным КПД

Буквенные индексы, имеющиеся на маркировке, обозначают менее важные параметры, но их тоже нужно принять во внимание

Например, изделие с обозначением А17ДВ пригодно для двигателей, где установлен карбюратор и система зажигания с механическими контактами, а А17ДВРМ – для силовых агрегатов с инжектором.

По таблице можно выбрать элементы от некоторых зарубежных брендов для нашей «четверки»:

Тип системы питания и зажигания	По российской классификации	NGK, Япония	Bosch, Германия	Beru, Германия	Brisk, Чехия
Карбюратор, механические контакты	А17ДВ, А17ДВМ	BP6E	W7D	W7D	L15Y
Карбюратор, электронное	А17ДВ-10, А17ДВР	BP6E, BP6ES, BPR6E	W7D, WR7DC, WR7DP	14-7D, 14-7DU, 14R-7DU	L15Y,L15YC, LR15Y
Инжектор, электронное	А17ДВРМ	BPR6ES	WR7DC	14R7DU	LR15Y

Оригинал и аналоги

Карбюраторные двигатели ВАЗ 2104 с контактной системой зажигания:

Основные характеристики

Тип резьбы М14/1,25
Длина резьбы 19 мм
Калильное число 17
Под ключ на 21
Тепловой корпус выступает за изолятор свечи
Зазор между электродами 0,5 – 0,7 мм

Варианты для установки

А17ДВ (Россия)
А17ДВМ (Россия)
AUTOLITE 14-7D (США)
BERU W7D (Германия)
BOSCH W7D (Германия)
BRISK L15Y (Чехия)
CHAMPION N10Y (Англия)
DENSO W20EP (Япония)
EYQUEM 707LS (Франция)
MARELLI FL7LP (Италия)
NGK BP6E (Япония/Франция)
FINVAL F501 (Германия)
HOLA S12 (Нидерланды)
WEEN 121-1371 (Нидерланды/Япония)

Карбюраторные двигатели ВАЗ 2104 с бесконтактной системой зажигания:

Основные характеристики

Тип резьбы М14/1,25
Длина резьбы 19 мм
Калильное число 17
Под ключ на 21
Тепловой корпус выступает за изолятор свечи
Зазор между электродами 0,7 – 0,8 мм

Варианты для установки

А17ДВ-10 (Россия)
A17ДВР (Россия)
AUTOLITE 64 (США)
BERU 14-7D, 14-7DU, 14R-7DU (Германия)
BOSCH W7D, WR7DC, WR7DP (Германия)
BRISK L15Y, L15YC, LR15Y (Чехия)
CHAMPION N10Y, N9Y, N9YC, RN9Y (Англия)
DENSO W20EP, W20EPU, W20EXR (Япония)
EYQUEM 707LS, C52LS (Франция)
MARELLI FL7LP, F7LC, FL7LPR (Италия)
NGK BP6E, BP6ES, BPR6E (Япония/Франция)
FINVAL F508 (Германия)
HOLA S13 (Нидерланды)
WEEN 121-1378 (Нидерланды/Япония)

Пробивают бронепровода на что влияет

Основные неисправности проводов зажигания

К основным неисправностям проводов следует отнести разрыв электрической цепи и утечку тока.

Разрыв электроцепи, как правило, происходит в месте, в котором металлический контакт провода соединяется с токопроводящей жилой, а также с другими элементами системы зажигания. Случается это при снятии провода, при разрушении или окислении жилы, а также при плохом контакте с выводами элементов в системе зажигания. Место нарушения соединений нагревается и искрится, что усугубляет ситуацию и становится причиной выгорания жилы или металлических контактов. Через загрязненные провода, катушку зажигания, крышку распределителя, свечи зажигания, колпачки и поврежденную изоляцию происходит утечка электроэнергии, что способствует ухудшению их диэлектрических свойств при эксплуатации.

Низкие температуры способствуют увеличению жесткости высоковольтных проводов, что увеличивает возможность повреждения их изолирующего слоя и колпачков. Постоянные вибрации от работающего двигателя расшатывают места контактов, что приводит к их ухудшению. Повышение температуры больше всего сказываются на свечных колпачках, так как они располагаются на самом близком расстоянии от нагретых деталей двигателя. Кроме того очень часто они приходят в негодность при снятии. С течением времени на элементах системы зажигания собирается грязь, пыль, влага, выделения горюче-смазочных материалов, которые служат проводниками тока. Утечки становятся еще более ощутимыми при повреждении изоляции и во влажную погоду. К тому же грязь и влага увеличивают микротрещины.

Как выбирать высоковольтные провода – на что обращать внимание

Выбирая высоковольтные провода, ориентироваться необходимо на рекомендации их изготовителя, а также производителя двигателей. Прежде всего, нужно изучить все, что написано на упаковке. Хорошо, если на ней на русском языке будут указаны модели машин или двигателей, для которых предназначены провода.

Не спешите их покупать а, если на упаковке отсутствуют «координаты» изготовителя и указания по их эксплуатации. Орфографические ошибки в надписях также являются предостерегающим фактом. Очень часто встречается ошибка в слове silicon. Нужно учитывать, что на провода для автомобилей действует международный стандарт ISO 3808, поэтому все надписи определяются производителем.

Сопротивление проводов измеряется с помощью тестера. Но этот способ не приемлем для проводов с обвивкой токопроводящей жилы, так как из-за их конструктивных особенностей значение сопротивления на двигателе меняется.

Уровень помех от электрооборудования автомобиля и от высоковольтных проводов оценивается при помощи автомагнитолы. Порядок проверки можно увидеть на схеме.

Изоляция проводов не должна допускать пробоя, поэтому при ее выборе учитывают максимальное напряжение, которое может быть в системе зажигания. Изоляция и колпачки должны быть из материала, сохраняющего свои свойства при большой разнице температур, например, из силикона.

Провода для автомобиля многие автолюбители считают второстепенными, да и специализированные издания не уделяют им должного внимания. Продавцы также не могут ничего вразумительного сказать. Тем не менее, деталь эта важная и заслуживает внимания, как при выборе, так и при эксплуатации автомобиля.

Проверка высоковольтных проводов зажигания, не снимая их с автомобиля

Это примитивный, но достаточно эффективный метод. Самый простой вариант – поставить заведомо исправный кабель и сравнить работу двигателя. Если расположение высоковольтных проводов позволяет, можно менять их местами (вместе с разъемом на трамблере), и вновь считать ошибки сканером. Он укажет на другой номер цилиндра.

Определение пробоя «на глазок». В темноте видно, как искра «шьет» на корпус ДВС. Можно соединить толстый провод с массой, и проводить оголенным концом по изоляции. Слабое место вы увидите сразу – пробьет искра.

Несмотря на целый букет поломок, которые могут вызвать бронепровода, их решение не сложнее замены пробок в домашнем электрощитке. Выявили неисправный – установили новый. Если есть проблема, как поменять высоковольтные провода на трассе или в чистом поле (вдали от магазинов), помните, что кабели не ломаются внезапно, регулярная диагностика поможет не оказаться застигнутым врасплох.

ВВ: профессиональная замена

Если вы надумали обратиться в сервис за процессом замены высоковольтной проводки, то дело, конечно, благое, но не стоящее тех денег, что с вас попросят. Еще и могут мозг запудрить на тему как часто надо менять высоковольтные провода, с логикой, лучше заранее заняться профилактикой, чем встать на трассе. На трассе вы не встанете, контакт – это не датчик, умирает даже последний не сразу. Замена встанет от 1000 рублей. плюсом сервисного обслуживание в этом случае будет факт того, что вам посмотрят свечи. И точно их почистят (имеют свойство замасливаться, что негативно сказывается на пропускной способности для импульсов по высоковольтным проводам).

Как понять, что в автомобиле пора менять бронепровода

Бронепровода, другое название высоковольтные провода, предназначены для передачи электрических импульсов от катушки зажигания автомобиля на свечи для воспламенения горючей смеси. Как и другие детали, они имеют свой срок годности и могут по разным причинам выйти из строя.

Когда нужно менять бронепровода в машине

Регламентный срок замены высоковольтных проводов указывается в инструкции по эксплуатации автомобиля. Их ресурс выражается как в километрах пробега, так и по времени эксплуатации.

Гарантийный срок бронепроводов устанавливается на 40 тыс. км пробега или 5 лет. Срок службы их — 8 лет.

О выходе из строя «высоковольтников» можно судить по таким признакам:

двигатель плохо заводится;
часто глохнет и дёргается при работе на малых оборотах;
плохо набирает обороты при нажатии на педаль газа;
перерасход топлива;
высокое содержание углеводорода в выхлопных газах.

Такие симптомы работы двигателя могут быть вызваны разрывом электрической цепи в бронепроводе или утечкой тока в нем.

Дефектами высоковольтных проводов, при которых они подлежат замене, являются:

разрыв металлического контакта с токопроводящей жилой;
окисление сердечника;
выгорание металлического контакта вместе с жилой;
повреждение изоляции;
микротрещины на поверхности проводов;
потеря эластичности;
увеличение сопротивления проводов вследствие загрязнения их;
пробой помехоподавляющего резистора.

Советы по выбору и установке (замене)

При выборе бронепроводов надо руководствоваться следующими параметрами:

они должны обеспечивать передачу напряжения не меньше 40 тыс.Вольт;
минимальные потери при передаче импульсов;
изоляция «высоковольтников» не должна допускать утечки тока;
исправная работа в большом диапазоне температур от минус 30 градусов по Цельсию до плюс 100 градусов;
минимальные помехи радиоэлектронным устройствам.

Кроме этих параметров при выборе проводов необходимо учесть:

тип системы зажигания;
используемая марка свечей;
вид контактов на катушке;
расположение и удалённость свечей от распределителя.

В бесконтактных системах зажигания используют провода с большим сопротивлением, до 16 кОм. При контактной системе зажигания выбирают провода с маленьким сопротивлением, не более 2 кОм. Это провода с медной жилой. Они стоят на всех старых автомобилях.

Для современных двигателей с очень чувствительной электроникой подойдут провода со спиральным сердечником и изоляцией из силикона. Таким требованиям отвечают провода компании Тесла. В качестве токопроводящей жилы здесь используют стекловолокно, изоляция из силикона.

В «высоковольтниках» под маркой Фенокс используют арамидную нить, изоляция — слой латекса и силикона. При использовании стандартного мотора подойдут провода из углеродного сердечника.

При покупке проводов надо внимательно изучить указанные на упаковке рекомендации производителей о применимости их на конкретный автомобиль. Применение провода другого типа либо другого типоразмера нарушает работу системы зажигания. Определившись с выбором бронепроводов, необходимо правильно их установить или заменить.

При замене высоковольтных проводов зажигание должно быть выключено. Если сняты все провода одновременно, то для установки новых нужно знать порядок работы цилиндров и направление вращение вала распределителя зажигания, а также нумерацию цилиндров. В большинстве случаев они считаются слева направо.

Но самым лучшим способом будет поочерёдная замена. Сняв старый провод, сравниваем его по длине с проводом из нового комплекта и ставим его на место бракованного. После замены проводов необходимо завести двигатель. Если он работает без перебоев, значит замена произведена правильно.

Бронепровода, как правило, не отказывают внезапно. Чтобы не стоять на дороге вдали от магазина автозапчастей, необходимо регулярно за ними ухаживать и обслуживать при ТО.

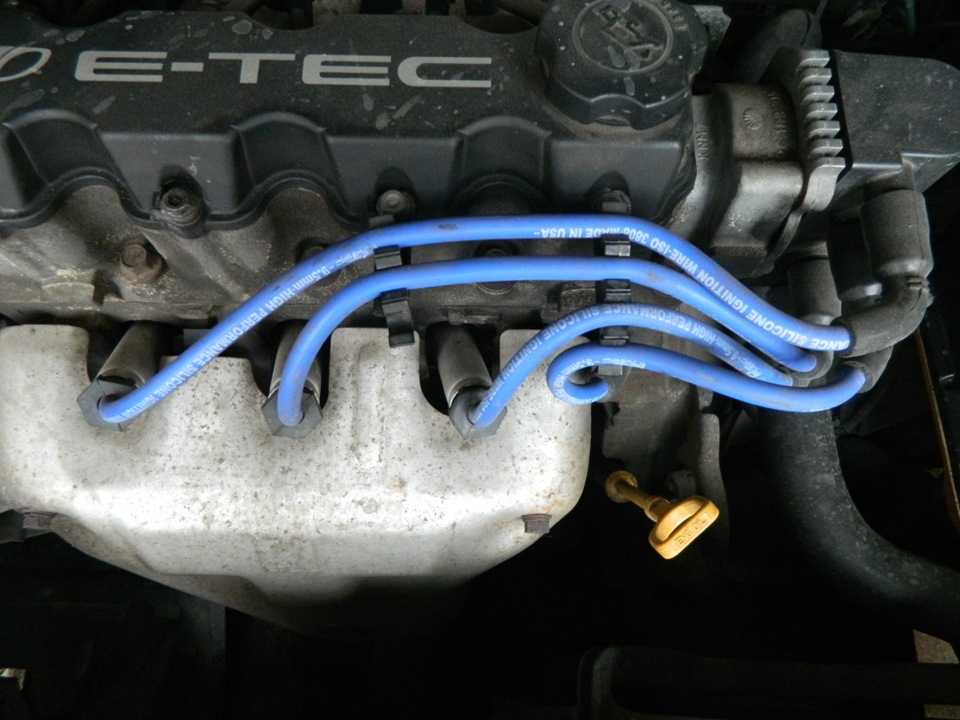

ВВ: как они выглядят?

Естественно, что технические условия существования рабочих проводов – это условия постоянного проводника. Если прибавить сюда перепады температур и несовершенство нашего мира, то получим факт выхода из строя системы контактов к определенному периоду времени. А наступает он с периодичностью в 30 000 км.

Это контрольная цифра, говорящая, когда менять высоковольтные провода. Дело в том, что в них со временем начинает увеличиваться внутреннее сопротивление, мешающее импульсу проходить так как следует. В этом случае вы можете заметить следующее поведение четырнадцатой:

Хотите выжать тапок в пол, а движка не отзывается
Двигатель может просто заглохнуть
На холостом ходу движка троит
Часто бывает так, что автовладельцы сами не замечают, как пробивают высоковольтные провода

Конечно, это не показатель неисправности только высоковольтников, но, есть большая вероятность, что это именно они полетели. На верочку, стоит провести процедуру теста всех контактов.

И тестер показал, что провода приказали долго жить. Что ж, требуется замена высоковольтных проводов на ВАЗ 2114. Процедура, в принципе, не хлопотная. Если вы сумели их протестировать, то и заменить сможете. Главное, понимать порядок подключения высоковольтных проводов.

Четырнадцатая – это улучшенная версия девятки, у нее мощность зажигания выше. По сему, к четырем проводам высокого напряжения добавлены контакты для подсоединения к клемме самого зажигания, через них идет сигнал на свечи; так же, в системе четырнадцатой есть контакты, ведущие к коммутатору, а так же, контакты для подсоединения клапана адсорбера к блоку контроля системы впрыска бензина.

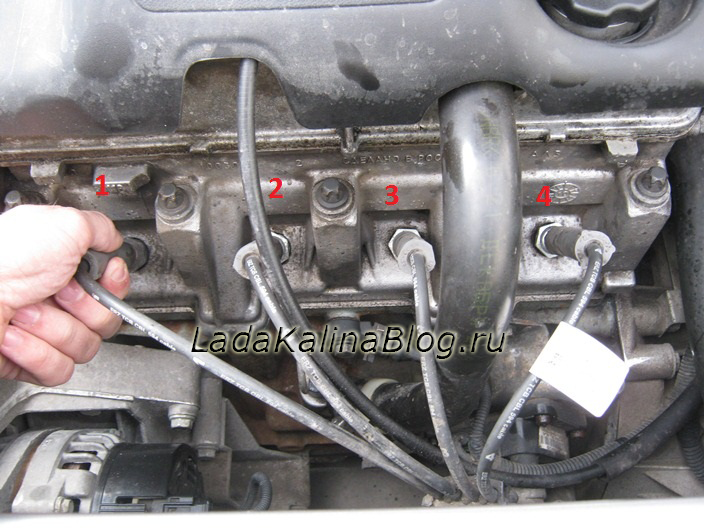

Схема подключения высоковольтных проводов довольно проста:

Цилиндр 1 цепляется к нижнему левому контакту
Цилиндр 2 цепляется к верхнему левому контакту
Цилиндр 3 цепляется к верхнему правому контакту
Цилиндр 4 цепляется к нижнему правому контакту

Иногда в схемах это называется сопряжением с отсеком модуля. По сути, все верно. Главное, понимать, что все цилиндры считаются слева направо, как и любой счет, принятый из логики письма слева направо: 1,2,3,4. А подсоединение получается по такой схеме: 1,3,4,2. Многие зарисовывают и записывают то, как стояли контакты до снятия. Но, если вы посмотрите на сам модуль, то там есть номера для стыковки. Ошибиться нереально.
