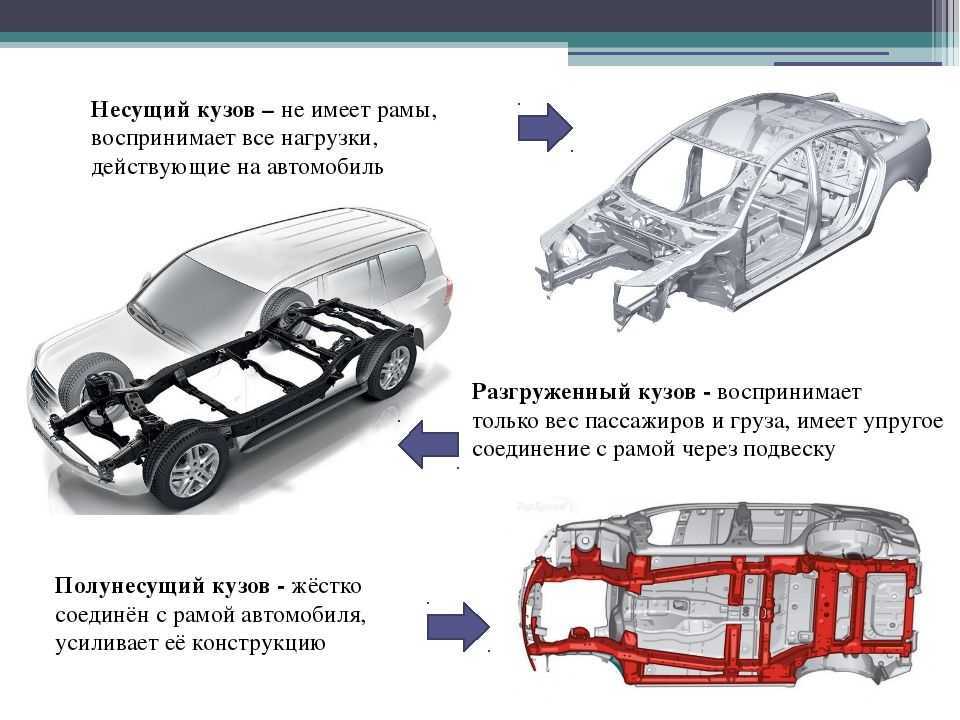

Что представляет кузов на каркасе и несущий кузов

Эволюция и разнообразие рам

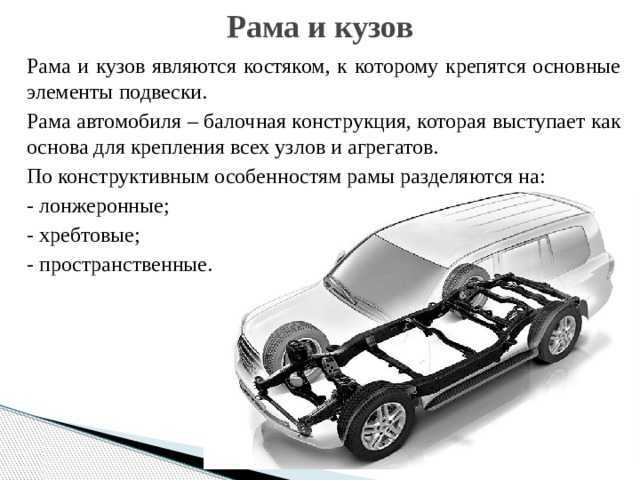

И все же что лучше рама или несущий кузов…Если о рамах, то по своему исполнению рамы довольно разнообразны. Существуют такие виды:

• лонжеронные;
• хребтовые;
• пространственные.

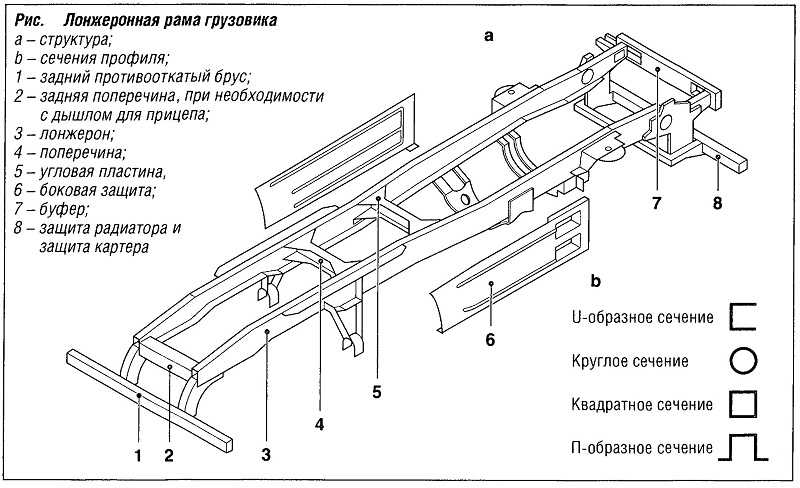

Лонжеронная рама

Лонжеронная рама достаточно простая и популярная конструкция. Два параллельных лонжерона с поперечинами, обеспечивающими жёсткость, которые могут располагаться как в одной плоскости, так и менять свой профиль. Такой тип рамного каркаса используют в наши дни при производстве грузовиков, а также внедорожников.

Хребтовая рама

Хребтовый вид менее популярен, можно даже сказать, что он сейчас является редкостью. Основу такого остова составляет одна балка, расположенная посредине, а к ней, как рёбра крепятся поперечины. К одной из особенностей хребтовых рам можно отнести подвеску, которую в этом случае можно выполнить только по независимой схеме. Главным носителем такого остова были грузовики Tatra.

Пространственные или каркасные рамы

Что может объединять автобусы и спортивные автомобили? Как оказалось – пространственные рамы. Эти каркасы, больше схожие на несущие кузова, представляют собой как бы 3D-модель автомобиля, но только без кузовных панелей.

Что лучше рама или несущий кузов

Для начала в общих чертах обозначим, что есть рама. В простейшем виде это две параллельные металлические балки (лонжероны), соединённые между собой множеством поперечин.

К этой конструкции крепится подвеска с колёсами, устанавливается двигатель, а потом сверху навешивается кузов. Причём ничего не мешает разработчикам навешивать на одну и ту же раму разные кузова – в этом проявляется одно из её преимуществ.

Рама в качестве основы транспортного средства появилась с самого зарождения автомобильной техники и активно использовалась в этой роли на протяжении многих десятилетий. В чём причина такого долголетия?

Дело в банальном несовершенстве технологий, из-за которого другие варианты скелетов, например несущие кузова, были более тяжёлыми и сложными в производстве. Но время шло, появлялись новые сплавы, совершенствовались конвейеры и повышались требования безопасности.

Все эти факторы отодвинули рамные остовы в сегменте легковых автомобилей на задний план, уступив место несущим каркасам. Справедливости ради нужно сказать, что рамы не забыты окончательно. На их базе и поныне создают высокопроходимые внедорожники и грузовики, потому что там, где высокие нагрузки, подобные конструкции каркаса авто имеют преимущества.

Хребтовая (центральная) рама.

Этот вид пришёл в индустрию из Чехии. Авто и его инженеры разработали и внедрили этот тип в свои автомобили. Труба, как главный элемент конструкции, соединяет картер заднего ведущего моста с двигателем и трансмиссией. Внутри трубы, которая несёт на себе всю нагрузку, находится вал без карданного шарнира, который передаёт момент на колёса. То есть, жёстким соединением, в отличии от современных автомобилей.

Основными преимуществами такого типа являются: высокая жёсткость на кручение и возможность создания многоосных полноприводных конструкций без особых сложностей. Недостаток – трудный доступ к агрегатам, которые встроены в раму.

Ранее эти рамы применялись на легковушках. На сегодняшний день грузовики-вездеходы марки «Татра» являются носителями такой конструкции. Такая машина становилась чемпионом в классе грузовиков на марафоне Париж-Дакар, и четыре раза получала серебро.

Какие преимущества дает рамная конструкция внедорожника

Количество положительных моментов достаточно велико. Отнесем к ним следующие:

1) пассажиры при поездке испытывают больший комфорт, чем в других автомобилях, так как вибрации и неприятные звуки в меньшей степени передаются на кузов от шин и агрегатов;

2) шасси рамных внедорожников отличается увеличенным ресурсом. Соответственно, машина более долговечна;

3) при прохождении бездорожья нагрузки равномерно распределяются на раму и кузов, потому автомобиль не испытывает кренов;

4) поскольку на такие машины обычно ставят двигатели с большим объемом, мощностью и крутящим моментом, они способны не подвести даже в самых сложных условиях без возникновения перегрузки;

5) рамная конструкция внедорожника делает процесс сборки машины в стенах завода более простым. Агрегаты крепятся на раму, отделка и салон устанавливаются в кузов. То есть выполняется раздельная работа. При сборке же кузовных моделей специалисты несколько раз перекладывают конструкцию набок и обратно;

6) независимая рама делает возможным видоизменение кузова. То есть можно менять дизайн или создавать несколько модификаций на базе одного и того же шасси. (Кстати, именно такая тенденция главенствовала в Соединенных Штатах Америки до 80-х гг. прошлого столетия);

7) рамные внедорожникидопустимо лифтовать. То есть на них можно устанавливать колеса несколько большего диаметра в целях увеличения дорожного просвета и, как следствие, проходимости. Данное мероприятие сопряжено с внесением изменений в конструкцию машины, однако на основные показатели это никак не влияет.

Китайские рамные внедорожники

Поднебесная не отстает от японских и европейских производителей. Почти все китайские автомобильные бренды выпускают указанные модификации. Например, одним из самых надежных и узнаваемых является Great Wall Hover. Эта модель – первая, которую начали экспортировать в Европу. Машина отличается высокой проходимостью, хорошо ведет себя на дорогах с любым покрытием. В оснащение авто входит климат-контроль, противотуманные фары, датчики дождя и света, полный электрокомплект, литые диски на 17 дюймов.

В салоне – кожаная обивка кресел, предусмотрен люк с электрическим приводом. «Грэт Волл Ховер» комплектуется двухлитровым бензиновым двигателем (122 л. с.), который агрегирует с пятирежимной МКПП. К плюсам также относят вместительный багажник, просторный салон, современный дизайн. Среди недостатков – слабая динамика, не очень высокое качество сборки.

Среди китайских «рамников» также выделяется модель Haval H9. Салон машины рассчитан на семь человек, оснащается полным приводом, стальным каркасом, понижающей передачей, отлично справляется с любым бездорожьем. В базовую комплектацию входит камера заднего вида, парктроник, аудиосистема, навигатор и климат-контроль.

Среди новых китайских разработок выделяют среднеразмерный внедорожник «Фотон Саванна». Впервые его презентовали в 2014 году. Автомобиль имеет пятидверный кузов, в оснащение входит мультимедийная система с монитором на семь дюймов, многофункциональный руль и 17-дюймовые литые диски. Под капотом помещается двухлитровая бензиновая «четверка» мощностью 201 «лошадка» или дизельный агрегат «Камминс» (163 л. с.).

SsangYong

Как и у Great Wall, в модельной гамме корейской марки есть целая армия рамных внедорожников (исключение – кроссовер Korando). Причем даже флагман Rexton в последней ипостаси не утратил рамную конструкцию. Для современного автопрома невиданная редкость. В целом, SsangYong сегодня представлен в Украине шестью «рамниками».

Kyron. Весьма популярный в Украине внедорожник, что обусловлено его небольшой стоимостью (на данный момент – от 178 000 грн. за бензиновую версию в комплектации начального уровня).

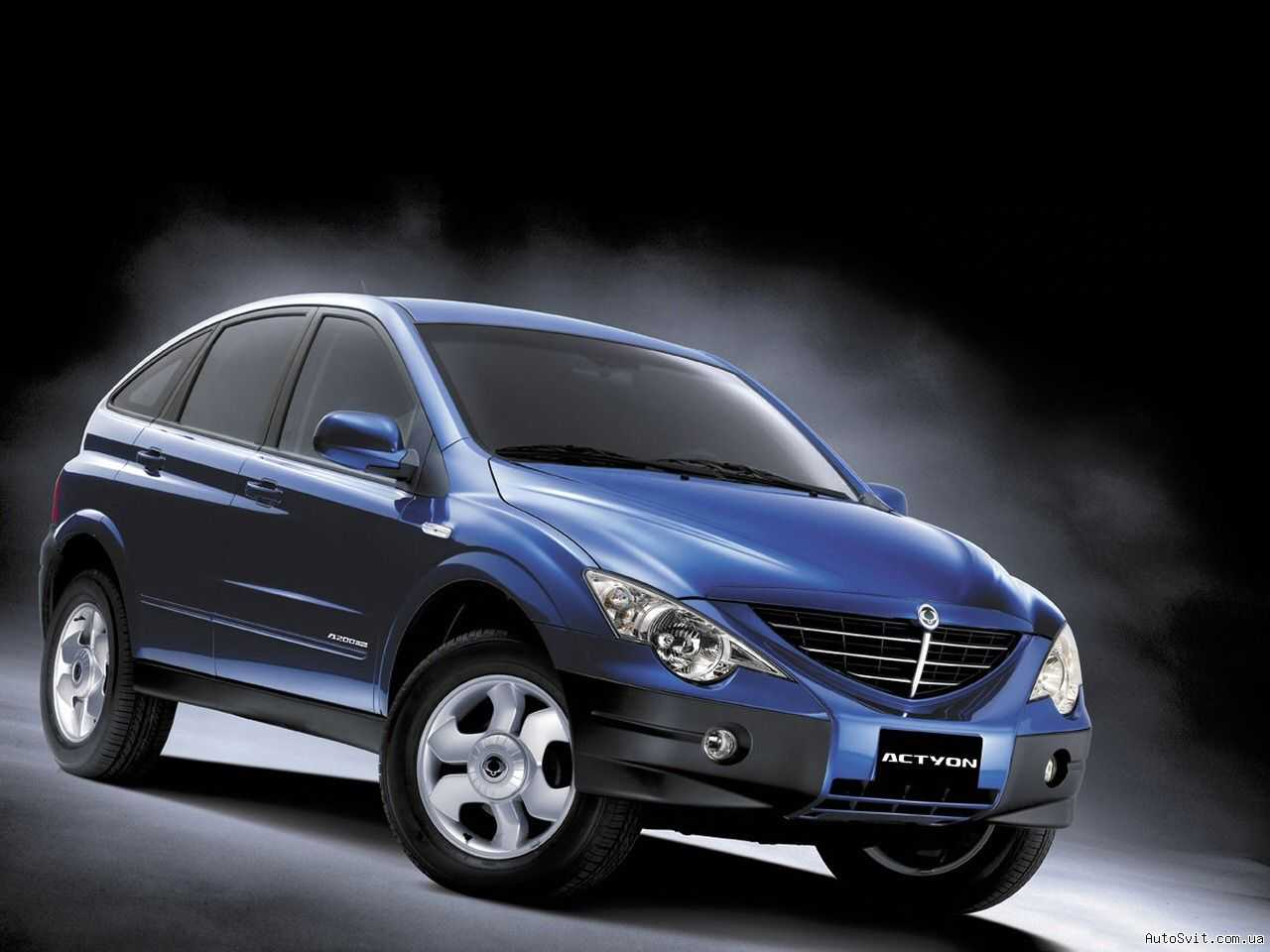

В одну цену (196 900 грн.) стоят дизельные Kyron и Actyon в начальной комплектации. Отметим, что Kyron — обладатель титула «Лидер продаж – внедорожник» в национальной премии «Авторейтинг» по итогам 2010 года.

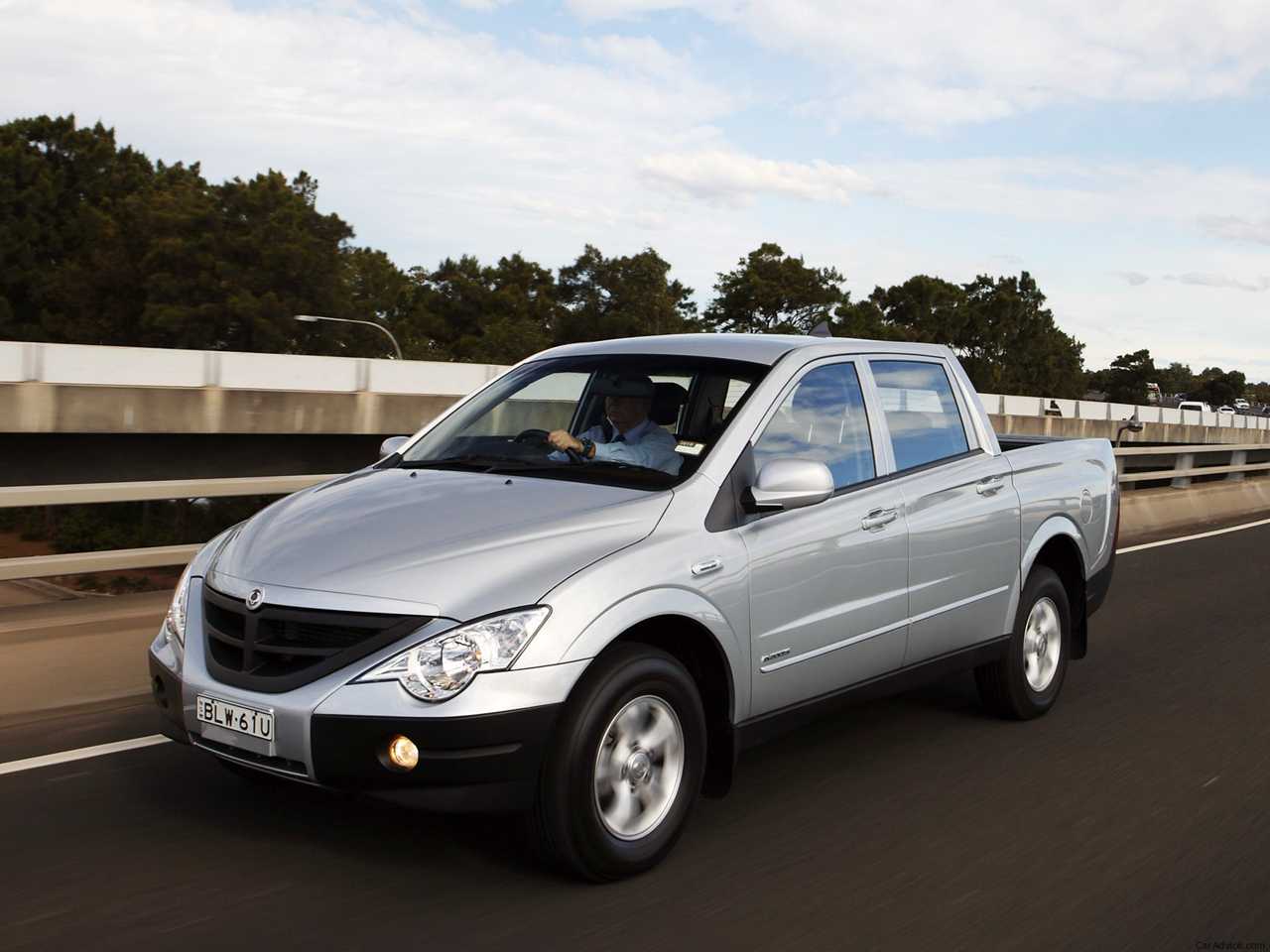

Actyon Sports (4-местный пикап) доступен в одной комплектации (с дизелем и автоматом) – за 212 900 грн. Его обновленная версия также доступна для покупки, но на сайте импортера на данный момент нет цены. В презентации сказано, что Actyon Sports создан специально для молодых, активных и практичных людей, которые любят быть в центре внимания.

Флагманская модель Rexton доступна как в новом облике (от 245 000 грн.), так и до рестайлинга (от 224 000 грн.). Двигатели – бензиновые и дизельные.

Что такое рамный кузов?

Рамный кузов — это кузов, который крепится к ходовой части автомобиля с помощью рамы. Такая конструкция характерна для внедорожников и служит их основным отличием от кроссоверов, имеющих в основном несущий кузов (подробнее о несущем кузове читайте тут>>)

В автомобилях с рамным кузовом двигатель и шассии крепятся непосредственно к раме, а уже сверху на все это одевается сам кузов.

Достоинства авто с рамным кузовом:

— ходовая рамных авто считается более долговечной

— идеально подходят для буксировки и эксплуатации в сложных условиях

— рамные авто легче восстанавливать после ДТП

— при езде по бездорожью нагрузки равномерно распределяются на раму и кузов рамные

— рамные внедорожники легко поддаются тюнингу (колеса увеличенного радиуса, «лифтование»)

Недостатки авто с рамным кузовом:

 — рама существенно увеличивает массу автомобиля

— увеличение массы означает увеличение расхода топлива

— по управляемости рамные авто проигрывают авто с несущим кузовом

— зачастую невысокий уровень пассивной безопасности, из-за вероятности смещения кузова по отношению к раме и сложности определения зон деформации рама снижает полезный объем салона.

Существуют также автомобили с интегрированной рамой, когда рама имеет с кузовом неразборное сварное соединение. От несущего кузова такая конструкция отличается тем, что имеет цельные лонжероны, идущие от переда до зада автомобиля. По сравнению с рамным кузовом, автомобили с интегрированной рамой сложнее восстановить после ДТП и они хуже востпринимают нагрузки, возникающие при езде по тяжелому бездорожью

Сейчас автопроизводители все чаще заменяют рамный кузов своих внедорожников на интегрированную рами или вообще несущий кузов. Причина проста: это позволяет удешевить автомобили, снизить их массу, а значит и потребление топлива.

Рекомендуем также почитать:

• Военные внедорожники разных стран мира

• Все существующие типы кузова автомобилей, их классификация и отличия

Вернуться к списку всех автотерминов>>

Toyota Land Cruiser: сохранение лидерства за явным преимуществом

По соотношению надежности, престижа, цены и качества новый рамный внедорожник 2018 модельного года , как представляется автоэкспертам, еще более упрочил свои позиции на первом месте топа. Автомобиль отличается крайне малым числом поломок по сравнению с другими машинами, поэтому Land Cruiser востребован как «с новья», так и на рынке вторичных автомобилей.

Последние обновления серьезно улучшили все подкапотное пространство внедорожника и особенно его силовую установку объемом 4,5 литра, которая сможет работать в паре как с «механикой», так и «автоматом». Достойные габариты, материалы отделки и комфортные опции также станут конкурентными преимуществами при выборе этого рамного внедорожника.

Чем привлекателен внедорожник?

Наверное, первое, на что обращают внимание будущие владельцы рамных автомобилей – это ощущение собственной безопасности. Прекрасный обзор делает автомобиль практически безаварийным, а чётко обозначенные передние габариты позволяют легко выполнять маневры обгона и перестроения

Что касается преодоления выбоин или пересечения неровных участков асфальта, то рамный внедорожник с комфортом помогает справиться и с ними, и с гораздо более сложной проблемой бездорожья, а высокий просвет поможет в городских условиях проезжать бордюры.

Когда водитель уверен в своей безопасности, его поведение заметно меняется в лучшую сторону: поступки становятся более обдуманными, а движение по дороге — спокойным и уравновешенным.

Jeep Cherokee – хорошее сочетание дизайна и эргономики

Джип Чероки никогда не претендовал на статус самого бюджетного рамника – вот и после последнего рестайлинга эта модель будет стоить в среднем 3-3,5 миллиона рублей. Однако за эти деньги покупатель получает отличный по проходимости, комфорту салона и дополнительным опциям автомобиль, который практически невозможно «убить».

На выбор автовладельцу будут представлены бензиновый 3,6-литровый движок, способный выдать более 270 сил, и 2-литровый дизель, который хоть и существенно слабее – «всего» 170 «лошадей», но гораздо экономичнее. Работать с моторами будут очень выносливые многоступенчатые коробки передач, обеспечивающие вкупе с мягчайшей в классе подвеской отличный комфорт при движении.

Volkswagen

VW Amarok — одна из самых новых моделей в нашем списке. Этот пикап появился на рынке менее 3-х лет назад. Основа Amarok — стальная рама, позволяющая перевозить почти 1200 кг груза. Учитывая совершенно неевропейскую направленность такого рода модели, производство Amarok было налажено в Аргентине, поближе к основным рынкам сбыта. На отечественном рынке автомобиль имеет множество вариаций — от самой простой с некрашенными бамперами до люксовой, со всеми благами цивилизации. Двигатель — 2-литровый дизель разной производительности. коробка передач — 6-ступенчатая механика либо 8-ступенчатый автомат с функцией ручного переключения. Привод автомобиля — задний или полный. Цена в нашем каталоге — от 340 000 грн.

Land Rover Defender

Среди рамных внедорожников есть автомобили-легенды и Land Rover Defender является одним из них. Первоначально данная модель создавалась для нужд армии и как следствие разработчики стремились сделать конструкцию машины максимально простой и надежной. То же самое касалось и облика транспортного средства, который в первую очередь должен быть функциональным, не иметь никаких эстетических излишеств. Как правило, удачная военная техника со временем приобретает свои «гражданские» версии, что и случилось с Defender, а в нашей стране с УАЗами. При этом «гражданский» вариант внедорожника практически ничем не отличается от своего военного собрата, в нем лишь ненамного улучшился комфорт салона, кресла получили больший диапазон регулировок, а интерьер начал отделываться более дорогими материалами.

Land Rover Defender создан для бездорожья, в мире просто не существует такой  дороги, по которой не смог бы проехать этот автомобиль. Даже если он «сядет» по самое днище в густую глину, то все равно сможет выехать на более ровный участок при помощи, установленной на бампере лебедки. Кузов машин покрыт особо прочным лакокрасочным покрытием, которое не боится царапин, способствует защите металла от воздействия коррозии. Под капотом автомобиля устанавливается 2,5-литровывй дизель способный выдать до 122 л. сил и работающий в паре с механической трансмиссией. Продемонстрировать исключительную динамику езды на ровном шоссе с таким мотором не получится, а вот на бездорожье такая силовая установка покажет себя во всей красе.

Их недостатки

Как говорится, у медали две стороны. И внедорожники рамной конструкции – не исключение. Они тоже обладают некоторыми недостатками (в сравнении с кузовными «собратьями»):

• Во-первых, имеют существенно увеличенную массу, так как рамы создаются из балок закрытого сечения. Управляемость тяжелым автомобилем осложнена такими моментами, как высокий центр тяжести и взаимно направленная деформация рамы и кузова. В связи с этим рамная конструкция уступает по показателям сопротивления на скручивание конструкции автомобилям, где роль несущего элемента выполняет кузов.
• Во-вторых, рамные внедорожники нуждаются в большем количестве топлива.
• В-третьих, полезный объем салона снижен.
• В-четвертых, рассматриваемые машины отличаются худшими показателями пассивной безопасности, которая обусловлена возможностью смещения кузова по отношению к раме и сложностью определения зон деформации.

Несмотря на наличие недостатков рамные внедорожники приобретают не только любители экстремальных видов спорта, рыболовы и охотники. Их предпочитают и обычные автомобилисты: от солидных мужчин до хрупких женщин.

Kia Mohave

Транспортные средства, выпускаемые корейским автопроизводителем Kia, всегда отличались надежностью, неприхотливостью в обслуживании, имеют на борту самое современное высокотехнологичное оборудование и все это предлагается купить по весьма привлекательной стоимости. Все эти достоинства применительно к рамному внедорожнику Mohave необходимо умножить на два и тогда вы получите общее представление об этой замечательной модели. При его разработке автопроизводитель стремился получить машину способную проехать везде, где это только, возможно, и при этом ставилась цель создать в салоне максимально возможные комфортабельные условия.

Сочетание исключительной проходимости по пересеченным участкам местности с комфортабельностью внутреннего интерьера можно встретить далеко не в каждом внедорожнике даже в том случае, если речь идет о машинах от автопроизводителей с мировым именем. В состав начальных опций Mohave входит премиальная стереосистема Rockford с 12 динамиками, тормозная система со стабилизатором устойчивости по курсу и множество других интересных устройств. Под капотом актуальной версии  Mohave устанавливаются моторы на 250 и 275 л. сил, при этом такие мощные силовые установки потребляют в среднем 9,7 литров топлива.

Nissan Pathfinder

Первые внедорожники Nissan Pathfinder появились в 1985 году, последний рестайлинг машина прошел в 2016 году, в некоторых странах данная модель известно под именем Terrano.

Автомобиль имеет спокойную и можно даже сказать, что изящную внешность. Носовая часть выполнена в фирменном для «Ниссан» стиле, решетка радиатора выделена П-образной окантовкой, в периметр которой заключен логотип автопроизводителя. Неширокие фары гармонично вписаны в формы корпуса, оснащаются светодиодными ходовыми огнями. Бампер имеет клиновидную форму, нижняя часть этого клина занята элементами воздухозаборника прикрытых крупной ребристой полимерной пластиной. Линия порогов выделена хромированными накладками, линия окон имеет незначительный подъем к корме.

Внутреннее пространство Nissan Pathfinder имеет такое же лаконичное и спокойное оформление, как и кузов. Салон отделывается натуральной кожей, вставками «под дерево», на ряд элементов нанесены хромированные накладки. Посадочные места обеспечивают комфортабельную боковую и подколенную поддержку. На центральной консоли установлен дисплей ИРС, под ним распределено множество клавиш управления бортовыми системами.

В движение внедорожник приводится дизельными моторами на 174, 190 и 231 л. сил, бензиновая версия машины оснащается 269-сильным агрегатом. Трансмиссия может быть автоматической или механической, с наиболее мощным турбодизелем автомобиль способен достичь ускорения до сотни за 8,9 секунды.

№1 – Toyota Land Cruiser

Цена: 2 400 000 рублей

Вот мы и добрались до первой позиции. По нашему мнению, Toyota Land Cruiser – самый лучший в списке рамных внедорожников. Многими он считается одним из наиболее приятных вариантов по соотношению цены и качества. Водители также отмечают высокий уровень надежности, присущий автомобилю, что приводит к редким поломкам. Поэтому чаще всего его покупают не с салона, а на вторичном рынке, поскольку там он обладает более доступной ценой.

Владелец Toyota Land Cruiser будет доволен не только премиальным внешним видом своего автомобиля, но и интерьером салона, а также технической начинкой. Последняя представлена двигателем с объёмом 4,5 литра с механической или автоматической коробкой передач. Всё это позволяет продукту японского автопрома обойти многие лучшие рамные внедорожники и занять первое место в нашем рейтинге.

Перед тем, как перейти к описанию плюсов и минусов такой автомобильной конструкции, как рама, давайте разберемся, что вообще представляет собой рамный автомобиль, а также ознакомимся с историей его возникновения и эволюции.

Рама или как говорят американцы «body-on-frame» — это такой способ конструирования автомобиля, когда жесткая рама несет на себе шасси (двигатель, трансмиссия, раздаточная коробка и прочее), а уже сверху на всю эту конструкцию отдельно крепят кузов.

Данный метод сборки был применен на самых первых моделях автомобилей и продолжает применяться до наших дней (правда, уже не так часто, как метод несущего кузова). Самые первые рамы изготавливались из дерева (обычно из ясеня), однако в 30-х годах и окончательно вытеснили более надежные стальные лонжеронные рамы.

Лонжеронная рама грузовика с рессорной задней подвеской и фиксированным мостом, а также звукопоглощающими пластинами и изоляцией.

На сегодняшний день в легковом сегменте рамы стремительно уступают свои позиции конструкции монокок (несущий кузов), где сам кузов является основным (или единственным) несущим элементом.

Примечательно, что в свое время условия развития автомобильной индустрии в США требовали использования именно рамы, так как это давало возможность быстро реагировать на спрос покупателей и менять внешний вид кузова и салона, не внося никаких изменений в шасси. Обновленный кузов просто крепился к раме с набором агрегатов, которые использовались в предыдущей модели.

Это значительно снижало время разработки «нового» автомобиля и его конечную стоимость соответственно. Это давало огромное преимущество, особенно учитывая отсутствие компьютерных систем автоматизированного проектирования (CAD).

Начиная с тридцатых годов, намечается тренд по использованию несущего кузова, например в Opel Olympia или Citroen Traction Avant. Уже в 60-х годах большинство небольших пассажирских автомобилей используют монокок, в то время как рама используется лишь для грузовиков и некоторых видов автобусов.

Такая тенденция сохранилась и по наши дни — использование рамы стало прерогативой производителей мощных коммерческих автомобилей, пикапов и редких «настоящих» внедорожников.

К чему это привело, вы, должно быть, знаете — современные производители делают максимальный акцент на производство (за редким исключением).

Мало кому известно, но существовал и промежуточный вариант полу-монокок, который использовался в таких автомобилях, как Volkswagen Beetle и Citroen 2CV. Такая конструкция представляла собой отдельное легковесное шасси из прессованных стальных листов, которое сохраняло некоторые преимущества настоящей рамы, но при этом было гораздо легче и жестче.

Еще одна рама с установленными агрегатами

Итак, настало время поговорить о том, зачем мы здесь собственно собрались: чем хороша рама и в чем заключаются ее слабые места.

Типы рам

• Хребтовая (Х-образная).
• Лонжеронная.
• Сторонняя (периферийная).
• На основании.
• Пространственная (решётчатая).

Самая популярная и наиболее востребованная у конструкторов — лонжеронная рама. Согласно статистике, использование лонжеронов позволяет создать если не лучший, то вполне надёжный рамный внедорожник.

Своей популярностью она обязана наличию балок и специальному усилению в местах наиболее интенсивной нагрузки на раму. Все детали рамы соединяются посредством крепких болтов, заклёпок или точечной сварки, что ещё больше укрепляет всю конструкцию автомобиля в целом.

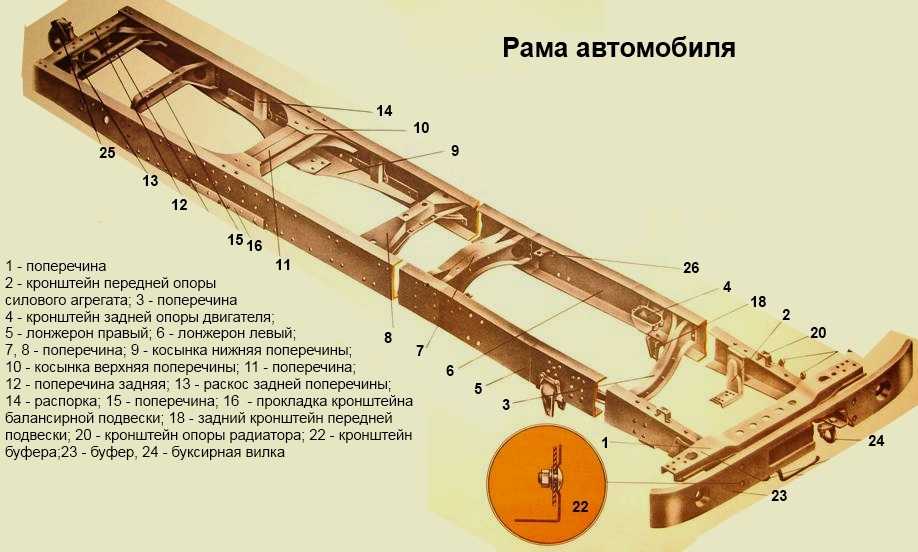

Устройство рамы кузова

Если утрировать, то строение простое до безобразия. Две продольные металлические балки, которые соединяются поперечными. Обычно продольных балок всего две, а вот поперечных может быть значительно больше. Раньше продольные балки шли практически параллельно друг другу, но скоро выяснилось, что такое строение не очень то удобное, потому как двигатель который закрепляли на раме был очень высоко посажен. Поэтому позже переднюю часть расширили (чтобы двигатель крепился между продольными балками), а заднюю часть сузили, особенно в строениях грузовых автомобилей (также жесткость рамы увеличивается, соответственно увеличивается и грузоподъемность).

Нужно отметить что рама — это самая тяжелая часть кузова, около 20 % общей массы автомобиля. Но разработчики бьются над более легкими и прочными материалами, ведь чем меньше масса, тем меньше расход топлива.

По изготовлению рамы можно подразделить:

— НА клепанные (самый распространенный вид), элементы рамы присоединяются друг к другу при помощи клепок

— НА болтах, более трудозатратен, а поэтому менее распрастранен. Элементы соединяются болтами и гайками

— Сварная рама, самый редкий вид. В основном используют для тяжелой спец. техники. Элементы привариваются друг к другу.

№3 – Mercedes-Benz G-класс

Цена: 8 900 000 рублей

Mercedes-Benz G-класс или в простонародье «Гелендваген» — один из самых узнаваемых автомобилей на российских дорогах

Он постоянно приковывает к себе внимание окружающих и это вполне заслуженно, ведь выглядит он брутально и премиально. В салоне кругом присутствует настоящая кожа, а также пластик высокого качества, таким образом, владелец и пассажиры Mercedes-Benz G-класс будут чувствовать себя по-настоящему комфортно

Однако, список преимуществ автомобиля не ограничивает эстетическими моментами. На дороге рамный внедорожник ведёт себя спокойно и уверенно. Во многом, такой эффект был достигнут практически неубиваемой подвеской, которая без труда переносит различные выбоины и вмятины на трассе. Любителям внедорожников, которые хороши не только технически, но и внешне, обязательно рекомендуется приглядеться к этой машине. Из недостатков можно отметить только цену, но справедливости ради, скажем, что она ни чуть не завышена.

Заключение

Как удалось выяснить, рамные внедорожники имеют целый комплекс отличий от машин кузовной конструкции. Одна группа отличий может быть причислена к достоинствам, другая – к недостаткам. Какая чаша весов перевешивает, решать каждому автомобилисту.

Несмотря на планомерное снижение доли рамных автомобилей в сегменте внедорожников и акцентирование внимания производителей на полунесущих и несущих кузовах, количество автомобилистов, чьи сердца навек отданы «раме», не уменьшается.

Такие машины солидно величают «вечными». И в данном определении есть доля правды, ведь рамные внедорожники, срок жизни которых перешел границу 10-15 лет, выглядят значительно привлекательнее других своих ровесников-автомобилей.
