Подшипник рычага подвески

Делаем съемник

Как уже писалось выше, без съемника снимать данную деталь с автомобиля не рекомендуется. При снятии вы можете попасть по лапе (рычагу), и повредить его. Причем, самое страшное тут микротрещины, которые могут вылезти наружу в самый неподходящий момент. Это приведет к аварии. Забивание нового сайлентблока на место, повреждает монтируемую деталь. Вскоре после замены, подвеска вашего автомобиля снова начнет стучать.

Также возможно нарушение углов установки колес (такое возможно только на моделях с четырех рычажной подвеской). В таком случае, вы получите не только внеочередную замену шарниров, но и необходимость приобретения новых колес.

Покупной инструмент, в данном случае, далеко не всегда является оптимальным выбором. Они далеко не всегда оказываются надежными. Также, их следует покупать, ну а зачем тратить деньги на то, что можно без проблем сделать самостоятельно практически из бросового материала. Еще одна причина, по которой люди пытаются сделать подобное приспособление самостоятельно, необходимость поменять шарнир, при этом под руками съемника не оказалось.

Читать также: Снятие задней балки пежо партнер

Сначала нужно разобраться, как работает съемник. В самом простом варианте, путем закручивания гайки, сайлентблок выдавливается из проушины рычага. Существуют еще и гидравлические приспособления. Работают они по такому же принципу, но приводятся в движение другими способами. Собрать гидравлический съемник в гаражных условиях практически невозможно. Поэтому, мы сделаем винтовой вариант приспособления.

Для работы вам потребуется следующее:

Сборка приспособления достаточно проста, вставляем болт в цилиндр. С обратной стороны предполагается, что будет установлена гайка. Осталось применить это чудо гаражной сборки на практике. Работает съемник так:

Как видите, сделать подобное приспособление для снятия шарниров не слишком сложно.

Всем привет! Решил самостоятельно заменить сайлентблоки на своей ВАЗ-2107, съемников не было, поэтому пришлось придумать самодельные из подручных материалов.

Нам понадобится: — кусок 40-миллиметровой водопроводной трубы — большая шайба или пластина диаметром не менее 50 мм — болт М12-14 длиной 6-7 см с шайбами — молоток, тиски, наковальня, болгарка

Начнем со съемника.

Отрезаем 2,5-3 см от водопроводной трубы, с помощью молотка отбиваем обрезок на наковальне, доведя его внутренний диаметр до 45 мм, чтобы сайлентблок нижнего рычага свободно через него проходил, или находим подходящую по диаметру трубку.

Начнем с верхнего рычага. Для этого берем болт, одеваем на него толстостенную шайбу (или шайбы) размером не меньше диаметра внутренней и не больше наружной втулки сайлентблока (желательно).

Заводим болт в блок с внутренней стороны рычага, снаружи одеваем изготовленную нами большую оправку, чтобы она уперлась в стенки рычага, вставляем большую шайбу и заворачиваем гайку.

По мере затягивания, оправка упрется в рычаг, а болт с шайбами начнет вытягивать в нее сайлентблок. Главное, сорвать блок с места, а дальше дело техники — снять его с помощью большой отвертки и молотка.

Теперь перейдем к оправке по запрессовыванию новых сайлентблоков. Из той же трубы нарезаем еще два обрезка длиной 5-10 см, их диаметр как раз совпадает с диаметром «уха» наружной втулки сайлентблока. Вставляем сайлентблок по центру посадочного места рычага и наставляем оправку, с другой стороны подставляем большую оправку и упираем о тисы или наковальню, чтобы предотвратить возможную деформацию рычага. Резкими ударами молотка запрессовываем шарнир.

Читать также: Рулевая рейка ситроен берлинго ремонт своими руками

Теперь перейдем к нижнему рычагу. Там шарниры меняются тем же самым образом. Предварительно снимаем гайки и упорные шайбы с обеих сторон оси рычага, ставим большую наставку, большую шайбу и затягиваем гайку оси — желательно для этого использовать старую и ненужную гайку.

Роль болта тут выполняет сама ось рычага, вытягивая сайлентблок внутрь оправки.

Если сайлентблок закис, то можно с помощью ударов молотка по боковине рычага или самой оправке попробовать его сорвать, подтягивая гайку. При установке новых заводим ось рычага и наживляем на нее сайлентблоки, наставляем малые оправки на сайлентблоки с обеих сторон и с помощью молотка запрессовываем сначала один, потом другой.

Небольшое видео процесса:

https://youtube.com/watch?v=SrWSroh3IE0

Установка сайлентблока в полевых условиях

Устанавливают резинометаллический шарнир в полевых условиях забиванием и запрессовкой. Перед установкой поверхности деталей и их состояние необходимо тщательно осмотреть. Следы коррозии нужно убрать металлической щеткой, пыль протереть, грязь смыть. Заусенцы и задиры нужно сточить напильником. Детали необходимо смазать, это значительно облегчит установку. Забивать очень трудно и рискованно, можно повредить не только заменяемый узел, но и весь механизм.

В полевых условиях особенно опасно травмироваться. Переносные тиски, домкрат или ручной гидравлический пресс пригодились бы, но нужно иметь различные наставки.

Для чего нужен опорный подшипник

Данная деталь подвески выполняет несколько функций:

Опора. Вверху стойке нужно упереться в кузов, чтобы тело автомобиля имело прочную опору, и было связано с ходовой частью;
Демпфирующий элемент. Если бы шток амортизатора жестко был закреплен на кузове, в салоне было бы отчетливо слышна работа подвески. По этой причине крепление кузова и штока необходимо отделить. Для этой цели в конструкции опорника входит резиновая вставка;
Вращаться во время поворота рулевого колеса. Некоторые автомобили оснащаются стабильно закрепленной стойкой. Даже при повороте она остается неподвижной. В этом случае шток амортизатора просто упирается в гильзу с демпфером. В остальных случаях, когда амортизатор закрепляется на поворотном кулаке ходовой части авто, в устройстве опоры обязательно наличие подшипника. Он обеспечивает плавный ход штока в процессе вращения.

Как выбрать

таких инструментов может быть самым разнообразным, ведь сегодня они представлены как в виде отдельного С-образного приспособления с несколькими насадками, так и целыми наборами, в которые входят направляющие шпильки с гайками, гильзы и опорные диски для них.

Также выделяют универсальные съемники и предназначенные для конкретной марки автомобилей, что обязательно нужно учитывать при покупке.

Правильно подобранное изделие поможет вам легко справиться с непростой работой, так как сайлентблок достаточно сильно зафиксирован на своем посадочном месте и иногда требуется немало усилий, чтобы извлечь его.

В зависимости от вида детали (будь то элемент передней подвески, стабилизаторов или крепления реактивных тяг), установленной на легковом или грузовом автомобиле, свои особенности будет иметь и съемник для снятия сайлентблоков — элементов, снижающих дребезжание и шум при движении транспортного средства.

Однако главной задачей в любом случае остается выбор качественного изделия, которое прослужит верой и правдой не один год

Поэтому сейчас предлагаем вам ознакомиться со списком характеристик, на которые стоит обращать свое внимание, и перечнем особенностей, недостойных его

На что обращать внимание:

Итак, при выборе съемника сайлентблоков для автомобилей группы ВАЗ или иномарок стоит учитывать следующее:

Продавцы могут уверять вас, что та же инструкция не столь важна, ведь механизм инструмента предельно простой и понятный в использовании, но вы должны понимать, что при поставке качественных изделий такая мелочь не может быть проблемой.

На что можно не обращать внимание:

Помимо указанных важных критериев выбора съемника сайлентблоков (как универсальных, так и для конкретных моделей ТС), существует и несколько не столь значительных нюансов, которые часто можно расценивать как обычный рекламный ход. К ним относят:

Обзор 4 лучших съемников сайлентблоков

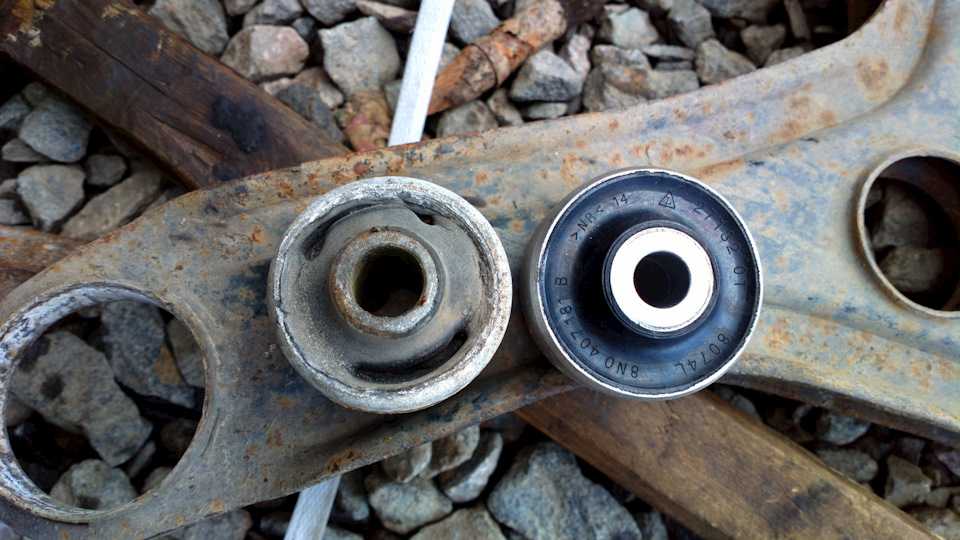

Сайлентблоки – это неразборные резинометаллические шарниры, которыми соединяют различные механизмы. Они предназначены для виброизоляции и шумопоглощения. Наиболее долговечные – изготавливаются из прочной стали и каучукосодержащей резины, прочно сваренных с помощью вулканизации.

Иногда, вместо резины, используют полиуретан. Виброизоляция достигается отсутствием прямого контакта сопрягаемых металлических деталей. Шумопоглощение происходит, так как, в изделии применяется резина или шумопоглощающий полиуретан. Для их ремонта необходимы специальные устройства – это недостаток. Исходя из метода ремонта, подбирают различные материалы и приспособления.

Важная роль стоек МакФерсона

Но есть у стоек МакФерсона еще одна немаловажная функция – они выполняют еще и роль поворотных кулаков. То есть, стойка с закрепленной на ней ступицей колеса может вращаться вокруг оси, что и позволяет ведущим колесам быть управляемыми.

Естественно, где есть вращение, там и используется подшипник, в случае с таким типом подвески – опорный.

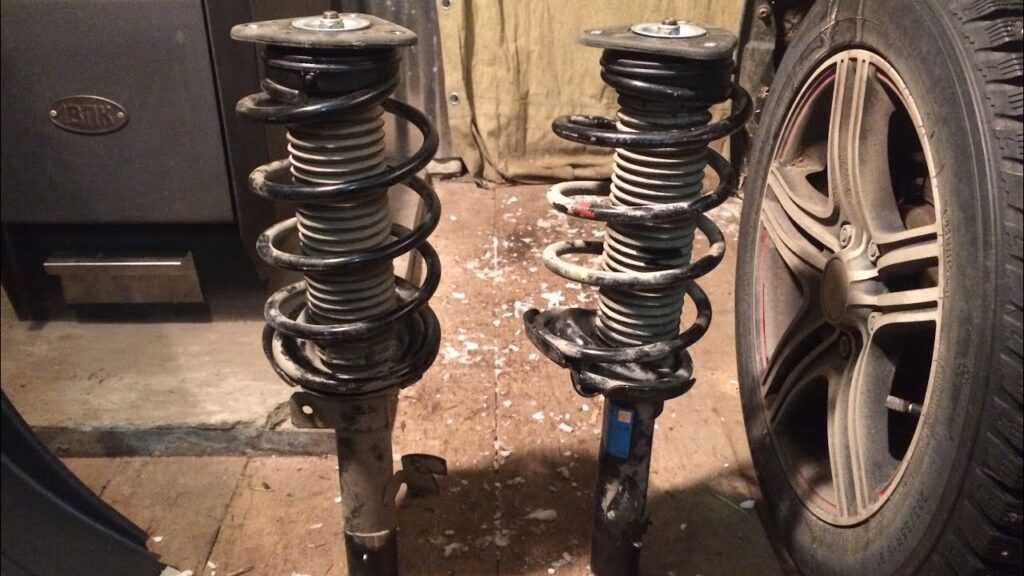

Чтобы разобраться, где опорный подшипник установлен, коротко рассмотрим устройство подвески автомобиля.

Основными ее составными частями являются:

Амортизатор.
Корпус.
Пружина.
Опора.

Все эти элементы собраны в единое целое, при этом обеспечивается возможность сжатия-разжатия пружины и перемещения штока амортизатора в корпусе (для чего собственно и нужна подвеска, поскольку в процессе этих движений и осуществляется гашение колебаний).

Чтобы все это обеспечивалось, стойка собрана так: в корпус устанавливается амортизатор и все это устанавливается в пружину.

Для упора пружины снизу используется чашка, закрепленная на корпусе (приварена к нему).

Чтобы пружина была в поджатом состоянии, вверху установлена еще одна чашка, которая упирается в опору.

Ограничителем вылета пружины выступает шток амортизатора, концевик, который проходит через опору и фиксируется гайкой.

Дополнительно опора выступает не только упором для пружины, она еще и обеспечивает верхнее крепление стойки к кузову (снизу она крепится к нему рычагами).

Выбивание

Перед удалением вышедшего из строя резинометаллического изделия следует внимательно осмотреть и выбрать метод ремонта

Выбивать неисправный шарнир следует очень осторожно. Наносить удары молотком нужно сильно и точно

Не развальцовывать металлические детали многократными слабыми ударами.

Небольшие осколки металла и резины могут необратимо повредить глаза. Если избранный вами метод не приводит к желаемому результату, следует остановиться и, возможно, воспользоваться другим методом. Например, для облегчения доступа к металлической части шарнира, резиновую часть можно высверливать или вырезать.

https://youtube.com/watch?v=vMufrWCAEGw

Необходимые инструменты

·Снятие рычага

·длинная головка на24mm

·24mm гаечный ключ

·13mmголовка

·Spinnerhandle ?

·Динамометрический ключ на 20kgm

·Замена подшипника

·30cmметаллическая труба, например водопроводная.

·Пластиковый молоток

·Металлический молоток

·Узкий стержень

Работа потребует довольно больших физических усилий.

Снятие рычага

Снимите скобу (2 болта, головка на 13), которой крепится стабилизатор поперечной устойчивости, а также «булавку» (retainingpin на рисунке), которая фиксирует стержень поршня цилиндра подвески.

Отсоедините тормозную трубку от пластикового кронштейна и от суппорта тормоза.

Можно отсоединить целиком суппорт (не отсоединяя тормозной трубки) и подвесить его так, чтобы он не мешал (при этом надо сначала вынуть колодки, а затем, сняв суппорт, закрутить центральный болтик, чтобы половинки суппорта не разделились).

С помощью 24mm головки отвинтите гайку на оси шарнира и вытащите болт наружу. Старые болты сильно «прикипают» и вынуть их бывает проблематично.

Чтобы вытащить рычаг, повернитеего на 90 градусов (не зацепите тормозную трубку!). Рычаг довольно тяжел и неудобен, будьте осторожны

Рычаг «в разрезе»:

Металлическую трубку выбивают, используя подходящий отрезок трубы.

После чего вынимаются кольца, сальники и подшипники.

Вот так обычно выглядит подшипник, в который никогда не заглядывали

Затем следует вынуть внутренний пластиковый защитный кожух.

С помощью металлической трубки выбивается внешняя обойма подшипника.

После очистки рычага от накопившейся грязи и при отсутствии повреждений посадочных мест подшипников, можно переходить к сборке, используя купленный заранее ремкомплект.

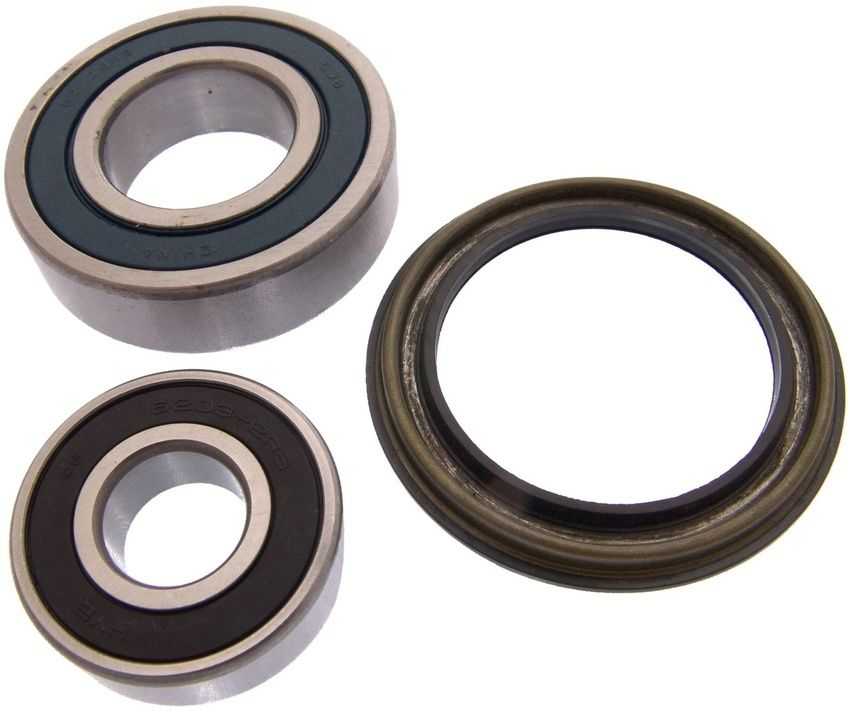

Ремкомплект (SKFVKDA 23001).

В ремкомплект НЕ входят регулировочные (дистанционные) шайбы.

Внешние обоймы подшипников нельзя забивать! Для их установки на место потребуется пруток с резьбой (на крайний случай – болт, на котором вращается рычаг), шайбы, гайки. Собрать все, включая подшипники, затем, затягивая гайки, посадить обоймы на место. Отрегулируйте зазоры с помощью набора дистанционных шайб. Усилие затяжки – 13 кГм

Не забудьте хорошенько смазать подшипник перед окончательной установкой. Смазка – например, «зеленый» Castrol.

Собирается все в обратном порядке.

Перед установкой осевого болта, слегка смажьте его по всей длине (легче будет его вынимать в следующий раз).

Усилие затяжки, как говорилось – 13 кГм.

Еслиотвинчивали тормозную трубку, не забудьте после сборки прокачать тормоза.

к началу раздела

Виды подшипников

Конструктивных исполнений верхней части стойки – два:

А вот самих опорных подшипников, которые применяются в конструкции подвески – несколько:

СО ВСТРОЕННЫМ НАРУЖНЫМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. Особенность его заключается в обеспечении возможности вращения элементов, которые контактируют как с внешним, так и внутренним кольцом. Дополнительно в таком варианте предусмотрено наличие установочных отверстий, поэтому при монтаже прижимные фланцы не нужны;
С ОТДЕЛЯЕМЫМ ВНЕШНИМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. В таком варианте одно из колец (в зависимости от конструкции) может отделяться, в то время как второе закреплено на опоре;
ОДИНОЧНО-РАЗДЕЛЬНЫЙ. Конструктивно этот вариант – тот же подшипник с отделяемым кольцом, но обладает повышенными показателями по жесткости.

В целом, особой разницы, какой из типов подшипника используется, — нет, главное, чтобы он выполнял свои функции.

Несмотря на то, что верхняя часть стойки устанавливается внутрь специальной ниши в колесной арке, грязь, песок и пыль проникают к опоре, а эти загрязняющие элементы являются губительными для любого подшипника.

Дополнительно опорный подшипник практически постоянно подвергается резкоменяющимся нагрузкам, в том числе и ударным (из-за работы пружины), что в сочетании с загрязнениями приводит к интенсивному износу составных частей подшипника и выхода его из строя.

Из-за достаточно сложных условий эксплуатации, ресурс такого подшипника ограничен. Многие производители указывают, что замене он подлежит каждые 100 тыс. км.

Но в действительности же, из-за плохого состояния дорог, они требуют замены уже через 50 тыс. км. При этом ресурс этого узла также зависит и от его качества.

Не редкие случаи, когда опорный подшипник приходится менять уже через 10 000 км пробега.

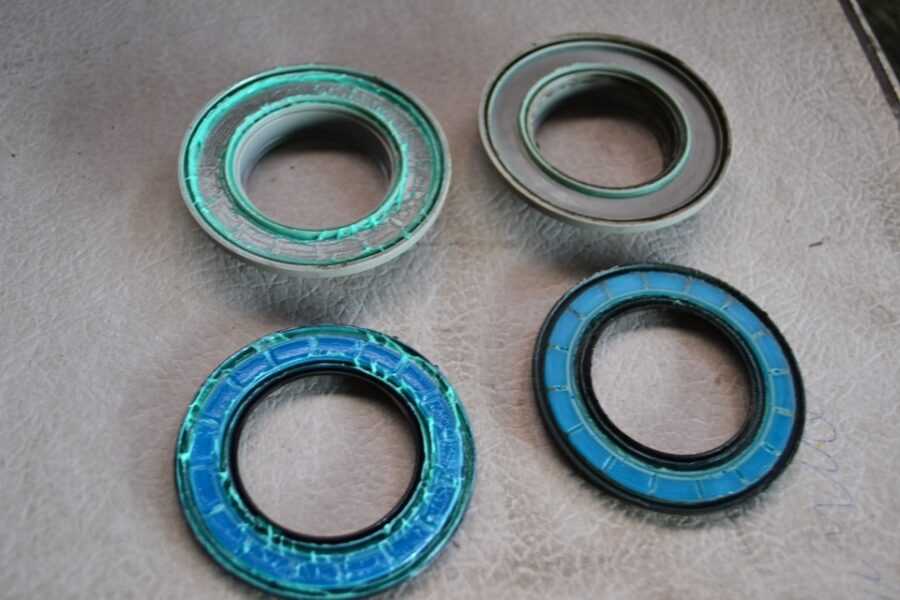

Виды опорных подшипников

Существование разных типов подшипников опоры объясняется эволюцией крепления и повышением эффективности работы элемента. Всего различают четыре вида ОП:

Вариант с внутренним прижимным кольцом. В нем крепежные отверстия сделаны сразу в этом кольце;
Модель с внешним отделяемым кольцом. По мнению механиков подобная опора максимально эффективна. Ее конструкция максимально прочная и выдерживает большие нагрузки. Крепление наружного кольца в ней выполнена на корпусе;
Модель, принципиально отличающаяся от предыдущей – внутреннее кольцо в ней крепится на корпусе, а свободным остается наружное;
Модификация с одиночно разделенным кольцом. В этом случае конструкция обеспечивает максимальную точность поворота внутреннего кольца совместно с необходимой жесткостью конструкции.

Какой бы ни была модификация опорника, главным его врагом является влага, а также песчинки. Для обеспечения максимальной защиты производителями предусмотрены разного рода пыльники, но они защищают узел только сверху, а нижняя часть все равно остается уязвимой.

Смазка опорного подшипника

Чтобы подшипник отработал весь срок эксплуатации или немного больше, некоторые мастера рекомендуют периодически смазывать деталь. Также смазка снижает негативное воздействие на элементы при высоких нагрузках.

Вот чем можно воспользоваться для смазки ОП:

Смазка для ШРУСа;
Liqui Moly LM47 – средство, в основу которого входит дисульфид молибдена. Недостатком данного вещества является потеря свойств при контакте с влагой, поэтому такую смазку лучше применять в подшипниках, оснащенных защитными колпаками;
Литол – самое эффективное из бюджетных средств;
Разновидности смазок Chevron. Они многоцелевые, и поэтому подходят для обработки опорных подшипников.

Решая, какую использовать смазку, важно помнить, что у всех подшипников все равно есть рабочий ресурс, и поэтому рано или поздно деталь нужно менять. Производитель устанавливает свой интервал, поэтому следует придерживаться рекомендаций для отдельных элементов

Втулки вместо сайлентблоков

Замена родных сайлентблоков на втулки — уже практически обычная процедура при «продвинутом ремонте» скутера. А в случае если мотороллер с двигателем Piaggio, так и фактически неизбежная.

Мертвые сайленты — заморочка не одного поколения скутеристов. Мало того что резинки, через какие двигатель укрепляется к шасси, гибки в полном значении слова, а следовательно несовместимы с доброй управляемостью в том числе и в рабочем состоянии. Они и выдерживают только несколько тыс. км, после чего езда стает по-истинному небезопасной из-за люфтов в подвеске. А заменять их в предупредительном режиме на каждом техническом обслуживании разорительно вследствие трудозатратности процесса. В особенности эта проблема актуальна для скутеров с двухтактниками Piaggio вне зависимости от способа крепления — напрямую (Vespa), посредством Н-образного рычага (основная масса «полтинников») либо двухзвенник с возмещающим сайлентблоком.

Замена опорного подшипника

Прежде чем рассмотреть пошаговую инструкцию по замене детали, стоит заметить, что это лишь общие рекомендации. Ремонт отдельного автомобиля может иметь свои тонкости, о чем мастер узнает из технической литературы.

Опорник меняется в следующей последовательности:

Машина поддомкрачивается;
Откручиваются колеса;
Производится демонтаж стойки амортизатора (в каждом отдельном случае автомобиль имеет свое крепление, поэтому нужно придерживаться принципа, установленного производителем);
Используя съемник, пружину сжимают до той степени, пока она не выйдет из посадочного места;
Выкручивается гайка со штока. При этом стоит учесть, что при ее откручивании шток будет проворачиваться, поэтому необходимо воспользоваться специальным ключом, который зажимает этот прут;
Старый подшипник освобожден. Теперь можно установить новый и закрутить гайку обратно;
Проверить, правильно ли пружина разместилась в опоре;
Плавно снимается пружинный съемник;
Стойка устанавливается обратно на машину;
Закручиваются колеса.

Что такое сайлентблок

Это слово имеет зарубежное происхождение. В переводе с английского языка silent — это тишина, а block — деталь. Сайлентблок, либо просто «сайлент», представляет собой резинометаллическую составную часть, обычными словами — это две втулки, которые соединены между собой слоем прочной резины. Это изобретение, кроме того, что гарантирует комфортное и беззвучное передвижение на автомобиле, имеет еще ряд плюсов, которые будут перечислены дальше.

Предназначение и функции

Сайлентблоки выполняют следующие функции:

И это только главные плюсы, на самом деле их гораздо больше.

Источник статьи: http://avto-lover.ru/novosti/pressovka-sajlentblokov.html

Какие втулки лучше

Вопрос имеется возможность разрешить заменой штатных компонентов. Но на что? Образец не очень успешного ответа — полиуретановые втулки, какие вытачивают на манер стритрейсерских деталей. Данный материал рассчитанный на службу при температурах не больше 70 °С — а картеры нередко нагреваются и до 100 °С (за исключением Vespa), в следствии чего втулки обычно «плывут», а мелкий внутренний диаметр цельнополимерных звеньев не гарантирует довольной ходимости. Не правильнее и прочая крайность — твердые втулки с латуни. Дыры в них лихо разбиваются, при этом в продольном направлении, вследствие чего скутер начинает «гулять» при разгоне и торможении. К тому же умножение ударных нагрузок на картер опасно отломанными ушами. И поразному доведется примиряться с увеличенным износом втулок «качалки» (вне зависимости от ее организации). Но остатнее не катастрофа: межремонтный пробег все так же остается пятизначным, а сменить их сравнительно несложно.

Подшипники вместо сайлентблоков

А сейчас о древней одержимости скутеристов — подшипниках качения. На макси-скутерах это решение вправду норма; в маленьких же «ушах» движков поскромнее — для шарикоподшипников не хватает диаметра, а для лишнего шарикового (в привесок к игольчатым, чтобы воспринимал на себя осевые перегрузки) — ширины. Устанавливать же исключительно иглообразные — значит заклинить их на первой сотне км. Не запрещается, естественно, наточив втулок, распорок и переходников, нагородить сборный подшипниковый узел, но для скутера подобный перфекционизм будет безусловно чрезмерным.

Источник статьи: http://skuterov.ru/remzona/tyuning/vtulki-vmesto-sajlentblokov

Производители втулок

Однако есть и работоспособные варианты. Для «бигблоков» (2т скутеры Piaggio 125 — 180 см3) две детали присутствуют в готовом варианте и по совпадающей цене (30-35 фунтов, возле 60 евро). Наиболее признанный — «3 девятки» от английской РМ Тuning: внешняя втулка из свинцовистой бронзы, внутренняя — хромированная металическая втулка. (У 50сс внешний калибр сайлентблоков поменьше, что потребует обточки наружной втулки.) Ахиллесова пята системы — графитовая смазка, набитая в перфорацию бронзовой втулки; с наших, не выделяющихся чистотой дорог, в нее угождает абразив, из-за чего ресурс соединения неоднократно не дотягивает до 10 тыс. километров. Иные англичане, SRT (Shiny-Red Tuning), дают конструктивно схожий вариант, лишь вместо (влажного) трения по бронзе железная втулочка трудится без смазки по пластику. Только не по полиуретану, а по нейлону. Изделие представило себя довольно надежным, а поэтому имеет смысл применять такое решение не только на «бигблоках». Благо подобрать блестящую втулку в магазине автозапчастей нетрудно, как и заказать втулки из недалёкого по физическим свойствам капролона (полиамид-6).

На фото: шарнир английской РМ Тuning сейчас с бронзовой перфорированнгой внешней втулкой взамен дюралевого вкладыша снутри стальной. Штатный сайлентблок (давнего образца без внешней обоймы). Недорог, тушит вибрации, однако с управляемостью несовместим.

Не позабудьте лишь одновременно изготовить резервные внешние втулки, а еще съемник втулок: капролон подвергается старению под воздействием нагрузок и жидкостей даже побольше, нежели нейлон, и может начать разрушаться уже через сезон интенсивной эксплуатации.

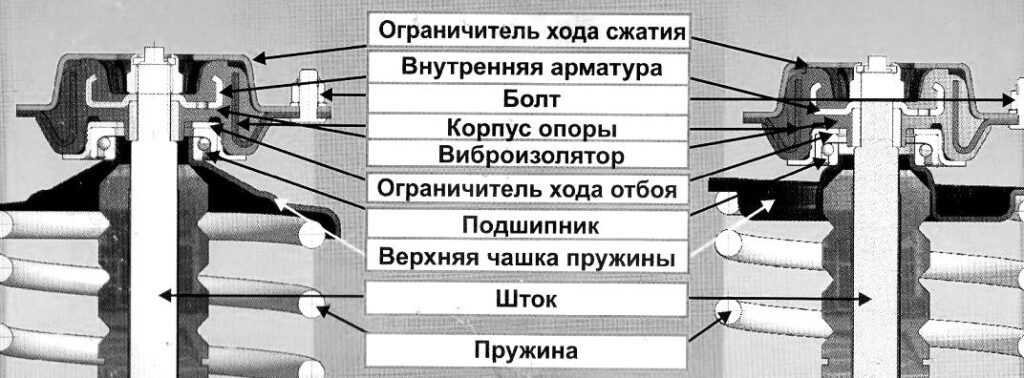

Устройство

Устройство самой простой модификации ОП состоит из:

Верней пластины. В ней чаще всего находится крепление к кузову (это могут быть шпильки с резьбой или просто отверстия под болты);
Нижней пластины. Еще один элемент опоры, цель которого – жестко зафиксировать подшипник на месте, и не давать возможности внешней гильзе перемещаться под нагрузкой;
Подшипника. Их существует несколько типов. В основном он запрессовывается в корпус между пластинами так, чтобы он прочно сидел и не имел люфта.

Разные модификации верхних опор нужны, так как у каждой машины свой кузов и принцип крепления подвески.

Опора стойки отличается от обычных подшипников тем, что в его конструкции находятся ролики, а не шарики. Благодаря этому устройство может выдержать большие разнонаправленные нагрузки.

Замена в условиях СТО

На СТО, механических мастерских, предприятиях и фирмах, специализирующихся на ремонте техники, применяют пресс для запрессовки сайлентблоков. Такие пресса могут быть:

Наибольшее распространение получили гидравлические прессы, благодаря их удобству в использовании. Они бывают напольного и ручного вариантов. Ручные гидравлические устройства развивают усилие до десяти – пятнадцати тонн, напольные – до пятидесяти тонн.

Механические устройства и различные съемники обладают малым усилием и применяют для замены небольших узлов. Пресс для запрессовки подшипников также можно использовать. Необходимо иметь наставки. На СТО, в ремонтных мастерских, предприятиях и фирмах, специализирующихся на ремонте оборудования, есть все необходимое.

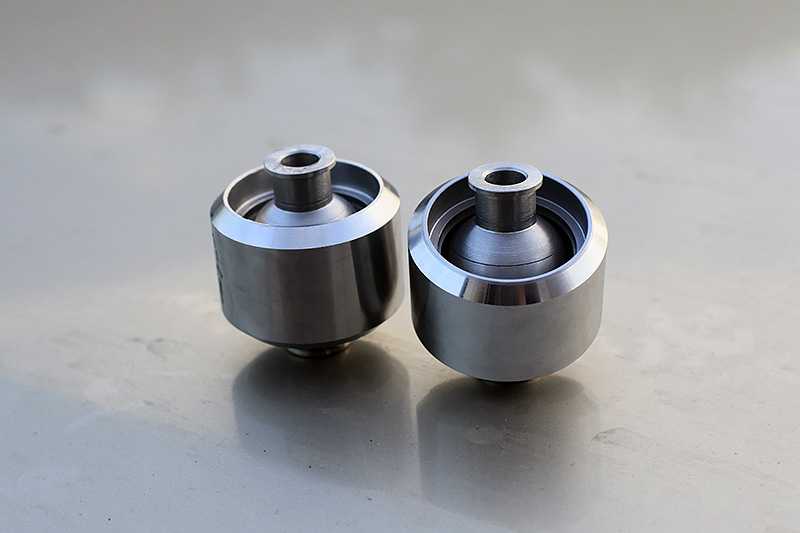

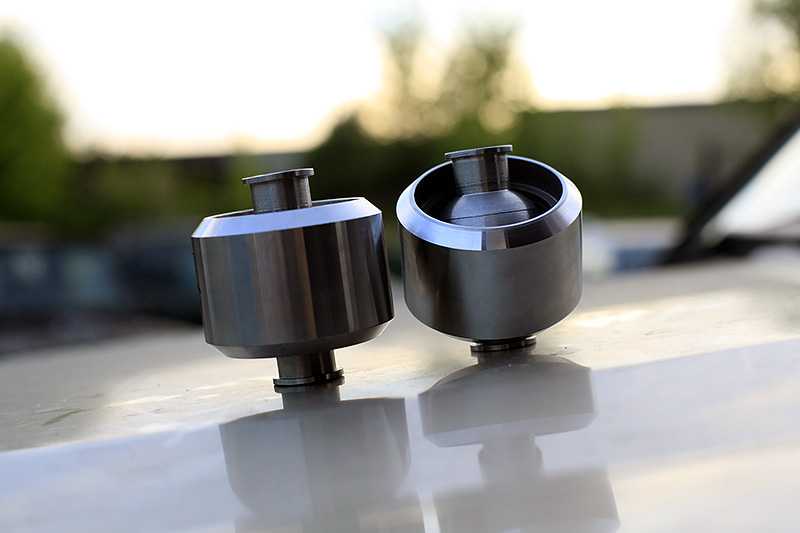

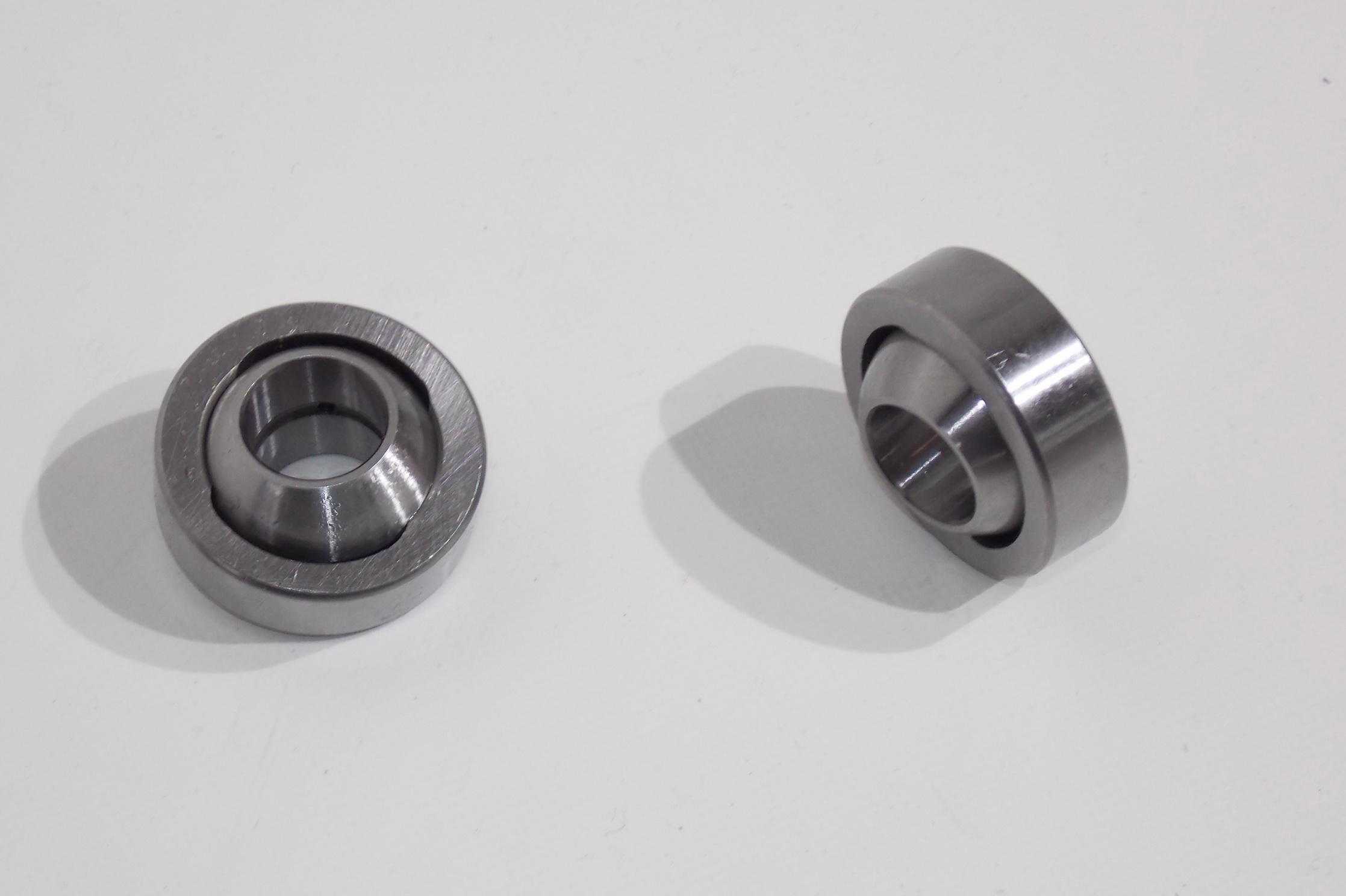

Вместо сайлентблоков подшипники в подвеске автомобиля

На просторах интернета часто встречаются крики диванных экспертов на эту тему. Они, конечно, на любую тему встречаются, наследние страны советов же. Однако, большинство из них никогда ШС в руках не держало, не то, что на машине с ними ездило.

Вернее, наверняка ездили, просто не знали, что в подвеске есть стальные шарниры. Ведь они встречаются в тягах панара на Патрулях, в рычагах Мерседесов, БМВ и тягах параллелограмма Уатта на ЛР Диско. Это только то, что я знаю. А, наверняка, есть ещё масса вполне себе гражданских авто, где используются «жёсткие» соединения. При этом ездят на этих машинах за хлебом и не жужжат.

А в спортивной машине нельзя использовать. Стучат-с. А, и грязью убиваются. Да, на машинах с пробегом меньше тысячи километров в год.

Короче говоря, когда-то, полистав интернет, в который раз пришёл к выводу, что, пока сам не попробуешь, истины не узнаешь.

Хотя, например, на адском самурае я не уверен, что когда-нибудь эти ШС менялись. А прошёл он не один сезон.

Источник статьи: http://micromonstra.ru/blog/sharnirnye_soedinenija_vmesto_sajlentblokov/2019-06-22-77

Способы проверки

Проверить состояние опорного подшипника – несложно, но технология зависит от конструктивных особенностей самой стойки.

Здесь стоит отметить, что такая проверка точно результата не даст, убедиться в неисправности подшипника можно только после снятия его с авто.

Но, все же, выполнив ряд нехитрых действий можно определить состояние верхней опоры.

Если брать модель ВАЗ-2110, то у нее опорный подшипник установлен в саму опору.

Чтобы проверить его состояние следует попросить помощника пораскачивать авто в поперечном направлении (не особо сильно), а сами в это время кладем руку на выступающую часть стойки в подкапотном пространстве.

Если подшипник изношен, то рукой будет чувствоваться люфт. Также у поврежденного элемента такие раскачивания обычно сопровождаются появлением сторонних звуков – скрипов, щелчков.

Если все это обнаружено при проверке — пора провести ревизию опоры.

На таких же моделях как Лада «Приора», Лада «Калина», или к примеру, Nissan X-Trail, подшипник не входит в конструкцию опоры, поэтому методом раскачки его не проверить. Единственным сигналом об износе у них является появление стука при движении.

Но все же есть возможность дополнительно удостовериться в неисправности узла.

Для этого просим помощника повращать руль в разные стороны. Сами при этом прикладываем руку к пружине.

Если подшипник сильно изношен, то в нем могут появиться подклинивания, которые хорошо будут отдаваться в пружину в виде вибрации и несильных «отстрелов».

Читайте про причины по которым слышен стук при повороте руля.

Так ли это на самом деле?

О назначение такого узла, как сайлентблок, можно судить по его названию – «тихий блок». Правильное название этой детали — резинометаллический шарнир, он предназначен не только для соединения двух элементов подвески, но и для гашения вибраций, возникающих при движении автомобиля. Замена этого элемента на подшипник или простую металлическую втулку значительно ухудшит комфорт во время движения, ведь все вибрации будут передаваться на кузов машины. Также такая тряска будет приводить и к ускоренному старению и поломке деталей.

Повышение жёсткости, конечно же, улучшает управляемость, но для городского автомобиля гораздо важнее комфорт, чем острота управления. Не стоит забывать и про то, что подобные доработки крайне ненадёжны, запрессованный подшипник от сильной и постоянной вибрации может вылететь из посадочного места, что приведёт к потере управления. Поэтому заниматься подобными экспериментами над своей машиной крайне опасно.

При использовании любых материалов необходима активная ссылка на DRIVENN.RU

Я у мамы инженер

Поскольку резиновая часть в сайлентблоке изнашивается достаточно быстро, особенно на современных машинах, где в резине проделаны отверстия, то идея заменить эту деталь на что-то понадежнее вполне обоснована. Автолюбители часто заменяют резиновые втулки фторопластовыми, что позволяет значительно продлить срок службы элемента подвески. Поэтому некоторые водители решили вместо сайлентблоков подобрать подходящие по размеру подшипники и запрессовать их, например, в рычаги. По их словам, эта доработка положительно влияет на поведение автомобиля, делая управление более резким, а, кроме того, позволяет увеличить срок службы подвески.

Фото: drive2.ru

Где установлен опорный подшипник и какую функцию он выполняет?

Выше отмечено, что стойка МакФерсона выступает еще и в качестве поворотного кулака. Снизу проворот вокруг оси обеспечивает шаровая опора, посредством которой рычаги крепятся к стойке.

Если бы верхняя опора стойки не являлась ограничителем для пружины, то проблем с вращением не было бы (шток амортизатора может свободно вращаться).

А вот пружина, находясь в поджатом состоянии, создает достаточно сильное усилие на чашки, и как следствие на опору, которая жестко крепится к кузову.

Поэтому между опорой и верхней чашкой пружины и устанавливается опорный подшипник.

Благодаря такому конструктивному решению при воздействии рулевого механизма, стойка (в сборе) может проворачиваться вокруг оси, при этом опора остается неподвижной.

Вот именно возможность прокручиваться амортизационной стойке и обеспечивает опорный подшипник.

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Инструмент.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

Стандартный набор ключей, шестигранников, головок с воротками и штангами;
Домкрат;
Съемник рулевых наконечников;
Стяжки для пружин;
Ветоши.

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Последовательность действий.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;

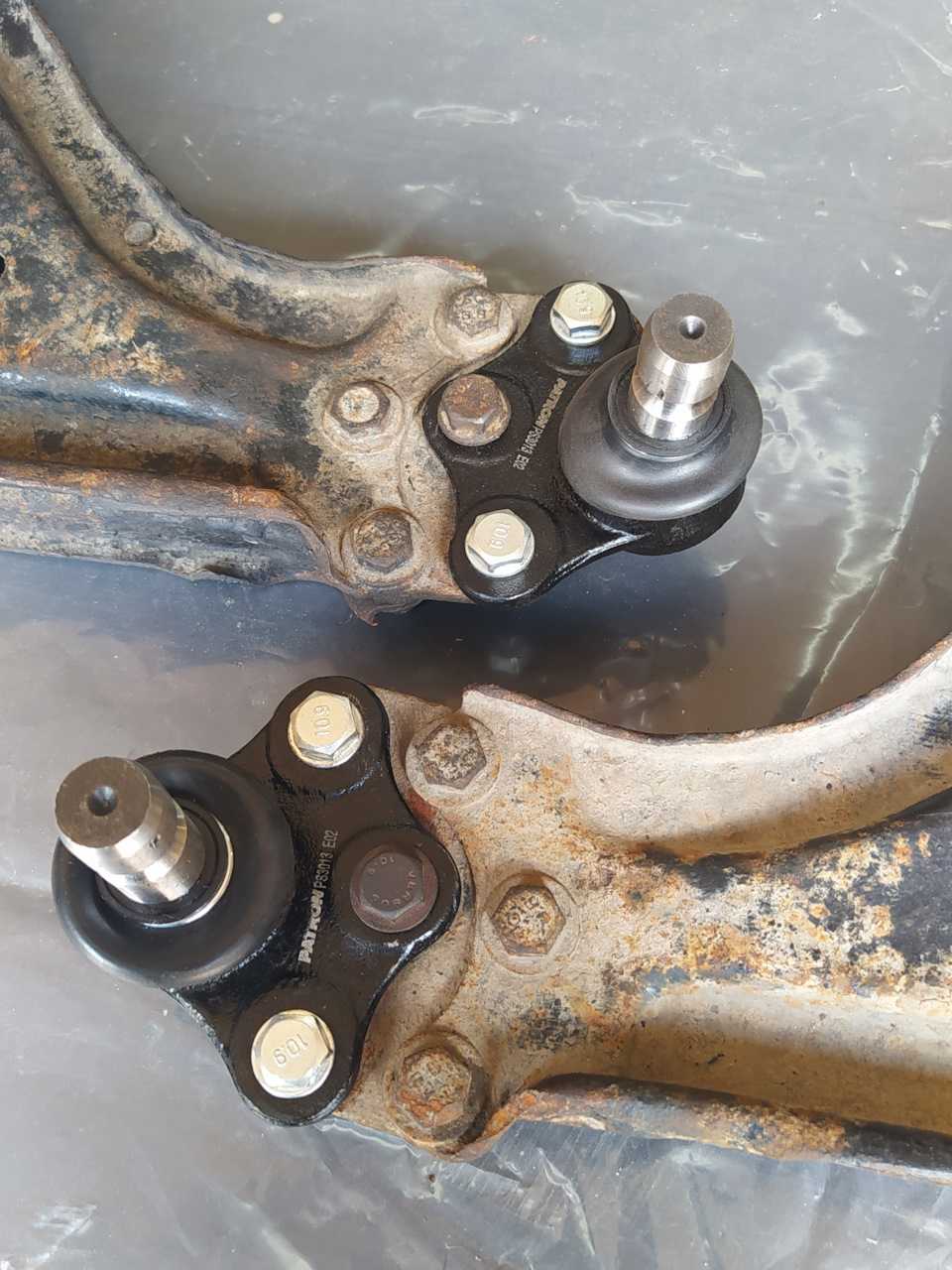

Откручиваем крепление шаровой опоры рычага к стойке;
При помощи съемника выпрессовываем наконечник рулевой тяги;
Полностью выкручиваем гайку крепления привода к ступице;
Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;
Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).
Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
Ставим новую опору и накручиваем до упора гайку крепления штока;
Снимаем стяжки, постоянно контролируя положение концов пружины;
Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы

Также читайте про другие причины вибрации автомобиля.
