Как выявить неисправность ступичного подшипника. подробное руководство

Ступичный подшипник. Причины поломки

Родные ступичные подшипники (которые устанавливаются на автомобиль с завода) способны пройти более чем 250 тыс. км,. при должной эксплуатации. Такой пробег подшипники могут выдержать благодаря прочным и надежным материалам, из которых сделаны. К более раннему выходу из строя ступичного подшипника приведут:

Частое попадание в ямы на высокой скорости. При попадании в ямы, вся подвеска автомобиля испытывает колоссальные нагрузки, ступичный подшипник не исключение;

Перегрев ступичного подшипника, например, из-за заклинившего суппорта или сильной затяжки. Если проигнорировать такую поломку как заклинивший тормозной суппорт, то ступица очень сильно нагреется и из нее вытечет смазка. Дальнейшая эксплуатация ступичного подшипника станет невозможной;

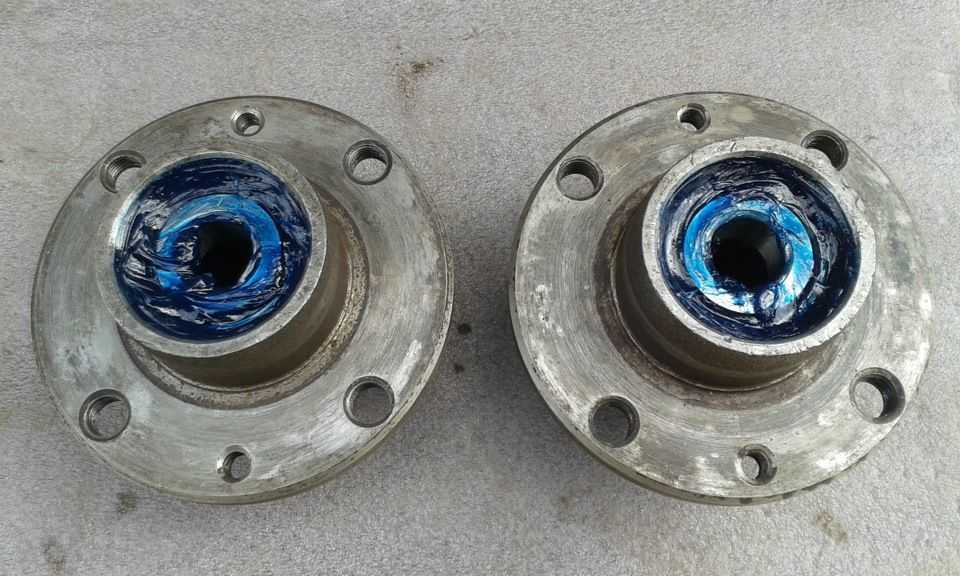

Потеря смазочного материала. Очень частая причина поломки. В дешевых ступичных подшипники производитель обычно не кладёт достаточного количества смазки, такой подшипник прослужит не более 30 тыс. км. Если брать качественный ступичный подшипник, то со временем смазочный материал из него просто-напросто выгорает или теряет свои свойства;

Неправильная затяжка ступичного подшипника. При установке ступичного подшипника надо обязательно знать, с каким моментом его затягивать

Это очень важно! не пренебрегайте этим пунктом ни в коем случае. Подшипник можно как перетянуть при установке, так и не дотянуть

При неправильной установке подшипника он может прослужить не более 1 тыс. км.

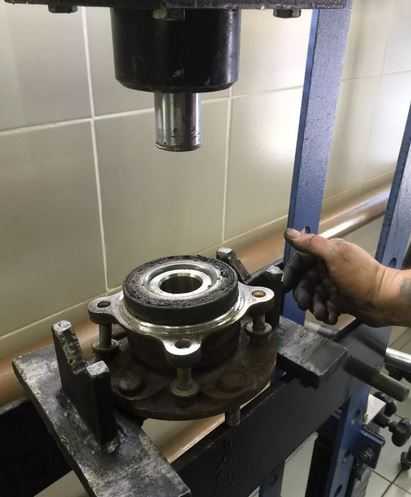

Неправильная запрессовка ступичного подшипника. При установке нового подшипника обязательно проверьте, нет ли никаких перекосов. Если криво запрессовать подшипник, нагрузки будут распределяться неравномерно. Несложно понять, что такой подшипник прослужит недолго;

Перегрузка автомобиля. Если вы любитель нагрузить свой автомобиль массивным грузом, знайте, первым кто берет на себя весь удар – ступичный подшипник. Будьте уверены, такая эксплуатация автомобиля однозначно приведет к замене ступичного подшипника;

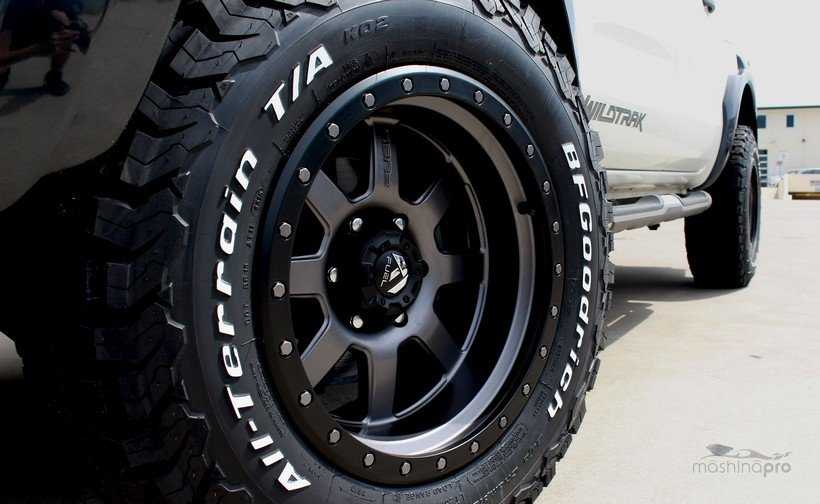

Установка колесных дисков с вылетом непредусмотренным заводом изготовителем или установка проставок. Диски с большим вылетом так же приведут к преждевременному выходу из строя ступичных подшипников. При установке таких дисков, нагрузка на ступичный подшипник в разы возрастает.

Замена ступичного подшипника. Становиться понятно, что надо избегать больших ям на дороге, покупать только качественные запчасти, доверять автомобиль только проверенным мастерам и правильно эксплуатировать автомобиль. При соблюдении этих правил ступичный подшипник прослужит Вам достаточно долго.

Регулировочные работы

Для проведения регулировочных работ потребуется стандартный набор ключей, молотка и отвертки. Регулировка на всех авто практически идентична и отличаться может лишь в некоторых деталях. Технология регулировки такая:

Послабляем колесные болты на ступице, которую необходимо отрегулировать;
При помощи домкрата вывешиваем и снимаем колесо;
Используя молоток и отвертку сбиваем защитный колпачок, установленный по центру ступицы;
Пассатижами отгибаем усики стопора и вытаскиваем его;
Заворачиваем ступичную гайку до упора, а после отворачиваем обратно на ¼ оборота;
Проверяем легкость вращения ступицы. Крутиться она должна легко и без заеданий;
Собираем все обратно и снова проверяем люфт.

Если путем регулировки устранить люфт не удалось, или при вращении есть подклинивания и хруст, подшипник подлежит замене.

Как уже отмечено, цилиндрические подшипники не регулируются, поэтому появление гула и обнаружение люфта указывает на необходимость замены.

Когда надо менять ступичный подшипник

Ступичный подшипник считается важной комплектующей ходовой части автомобиля, расположен в ступице передних и задних колес, обеспечивает ее свободное вращение на оси, чтобы маневрирование было безопасным и предсказуемым. Находясь под постоянным давлением, подшипник изнашивается, и через определенный срок эксплуатации он требует замены

Ни в коем случае ремонтные работы нельзя откладывать, стоит своевременно решать вопрос, как поменять передний ступичный подшипник, выполнить его демонтаж, а потом совершить опрессовку, протестировать выполненную работу.

Замена ступичного подшипника

Чтобы понять, когда стоит заменить подшипник в ступице, не обязательно ехать на площадку диагностики, снимать колесо. Можно просто прислушаться и присмотреться к поведению автомобиля. Появление назойливых вибраций, частого хруста и поскрипывания даже при прямолинейном движении транспортного средства, указывает на то, что подшипник подходит к крайней степени износа, и его обязательно надо заменить в срочном порядке.

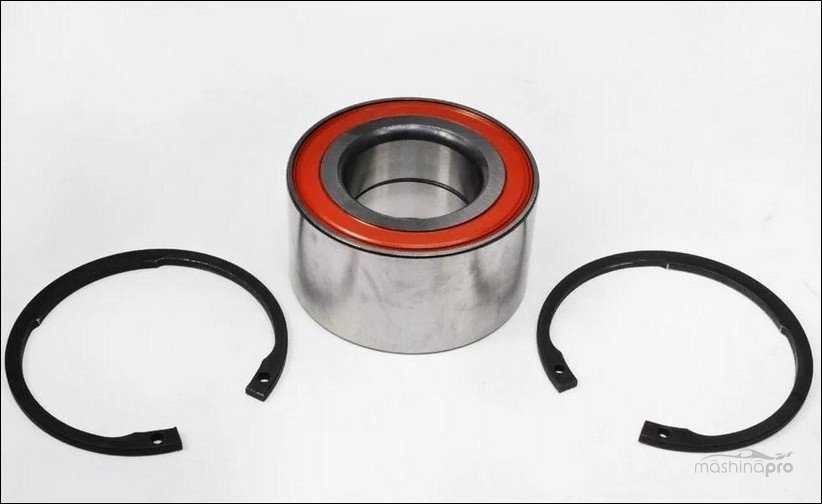

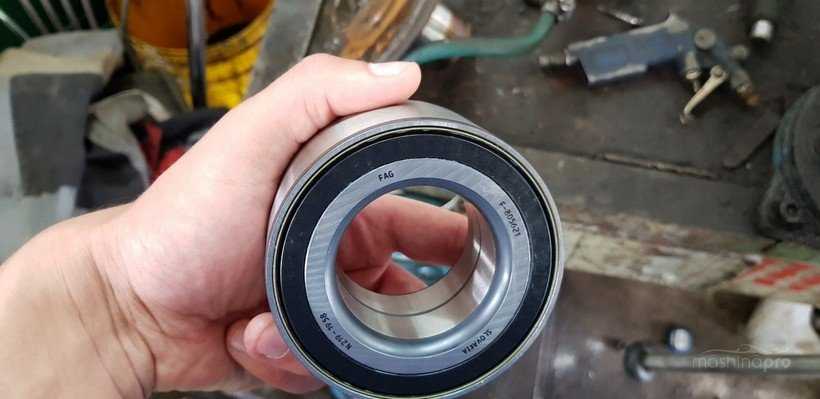

Ступичный подшипник

Деталь небольшая, но от нее также зависит способность автомобиля уверенно двигаться в нужном направлении, не угрожая безопасности всем участникам дорожного движения. А вот если ступичный подшипник выйдет из строя, то вероятность создания аварийной ситуации на дороге возрастает на 30%, а вот управляемость автомобиля из 100% зоны уйдет, то есть ухудшится и дойдет только до 40% успешных маневров. И это уже повод трубить тревогу!

Бывалые автолюбители перед тем, как сесть за руль, всегда смотрят под капот машины, простукивают колеса, проверяют их на проявление люфта. И как только уверяться, что все в порядке, берутся за ключ зажигания. А потом еще несколько минут прогревают двигатель, прислушиваются к звукам, оценивают угол показа боковых зеркал, только потом покидают стартовую площадку. Да, спешность в действиях водителя вообще должна отсутствовать. Напомним основные признаки износа подшипника в ступице.

Что делать с гудящим подшипником?

Первый вопрос, возникающий после обнаружения неисправности, – можно ли ездить дальше. Отложить ремонт автолюбителей вынуждают различные обстоятельства: срочная поездка, отсутствие свободного времени для замены и банальная нехватка денежных средств. Отдельные личности надеются на русский «авось» и продолжают эксплуатацию машины до последней степени изношенности.

Окончательная поломка подшипника любого из передних колес опасна в первую очередь для пассажиров авто. Если сепаратор рассыплется, в ступице появится огромный люфт, колесо начнет вилять и машина потеряет управление. Чем это закончится при движении на высокой скорости, предсказать трудно. Разрушение заднего подшипникового узла не настолько критично – неисправность просто обездвижит автомобиль.

Подобные поломки нередко приводят к отрыву переднего или заднего колеса, летящего дальше по инерции. В интернете достаточно видеоматериалов, показывающих, куда попадают оторвавшиеся автомобильные скаты – во встречный транспорт, пешеходов и так далее. Оставшись невредимым в результате аварии, хозяин колеса может нанести ущерб и травмы окружающим.

Самостоятельно выполните диагностику, не откладывая в долгий ящик. Точно выясните, с какой стороны находится проблемная деталь.
Передний ступичный подшипник, издающий характерный гул, настоятельно рекомендуется поменять сразу.
Если после обнаружения неполадки необходимо добраться до гаража, двигайтесь медленно и аккуратно. Периодически останавливаясь, проверяйте степень нагрева ступицы и давайте возможность остыть.
С неисправным задним механизмом тоже затягивать не стоит. Выделите на замену детали время и при необходимости изыщите средства либо поставьте машину на прикол, пока не произведете ремонт.

Считается некорректным вопрос, сколько можно ездить с гудящим подшипником ступицы. Ни один автомеханик в здравом уме не даст определенного ответа, поскольку подобная езда сродни лотерее. Практический опыт показывает, что большинство водителей не желает рисковать и доводить ситуацию до крайности, а потому меняет нерабочую деталь своевременно.

Выход из строя переднего ступичного подшипника — причины, диагностика, замена

Всем привет!С наступлением весны заметил симптомы постепенно выходящего из строя ступичного пошипника, а именно:— гул в передней части при движении автомобиля, не зависимо от подключения трансмиссии, усиливающийся в определенном скоростном промежутке (это связано с резонансными явлениями в системе «подшипник — полуось») — у меня это промежуток 80-100 км/ч — далее затихает— гул усиливается при повороте и прохождении затяжных поворотов на скорости— гул отдается в рулевой механизм и ощущается на рулевом колесе

Причины выхода из строя этого немаловажного узла банальны — ударные нагрузки в кинематических парах: «шарик-внешняя обойма» и «шарик-внутренняя обойма» от наших замечательных дорог. В итоге дорожка, по которой шарик обегает обоймы, получает удары шариком, твердость которого, обычно, выше

Поверхность дорожки становится похожей на наши дороги, повторяя их в миниатюре. Ну, а подшипник повторяет в миниатюре грохот всего автомобиля, катящегося по российской дороге.

Дальнейшее диагностирование скорой кончины подшипника не представляет трудности:— Вывешиваем диагностируемое колесо, под задние колеса подкладываем кирпичики и ставим на стояночный тормоз для верности. Или наоборот ))— Запускаем двигатель, отключаем систему DSC, которая не позволит нашему висящему колесу вращаться, снижая тягу двигателя— «Трогаемся», на самом деле оставаясь на месте за счет работы дифференциала, разгоняем висящее колесо до 80-120 км/ч по спидометру, бросаем на нейтралку, выходим слушатьЗвук умирающего подшипника ни с чем не спутать, т.ч. услышите.— Снимаем авто с домкрата, идем покупать подшипник и меняем его любым доступным способомВ оригинале на нашем автомобиле установлен подшипник фирмы KOYO. Код по каталогу мазды: GS1D-33-047A (B, С, D) — последняя буква указывает только на ревизию. Можно спокойно заказывать. НО! Тот же подшипник по каталогу KOYO бьётся по коду DAC4280W11CS40, а цены получаются такие:

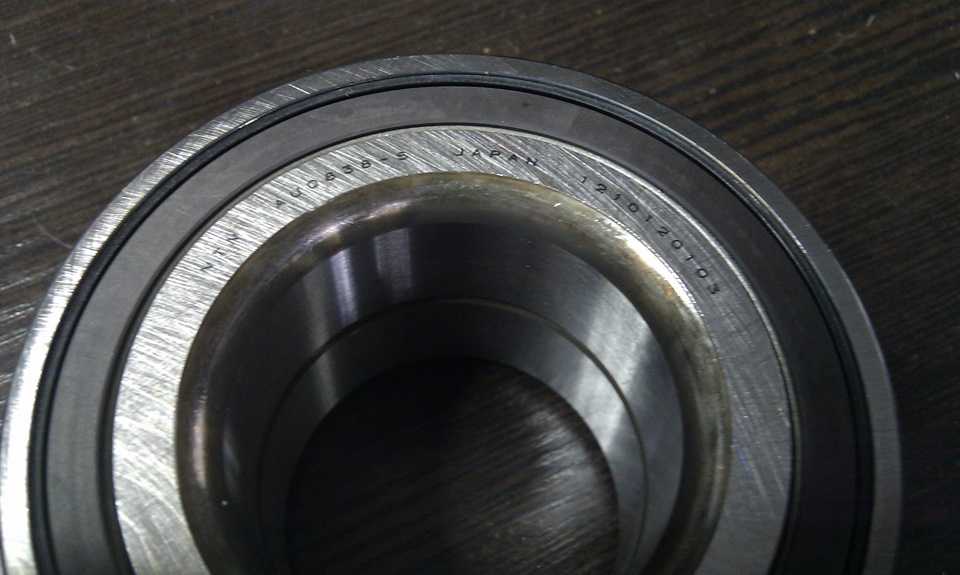

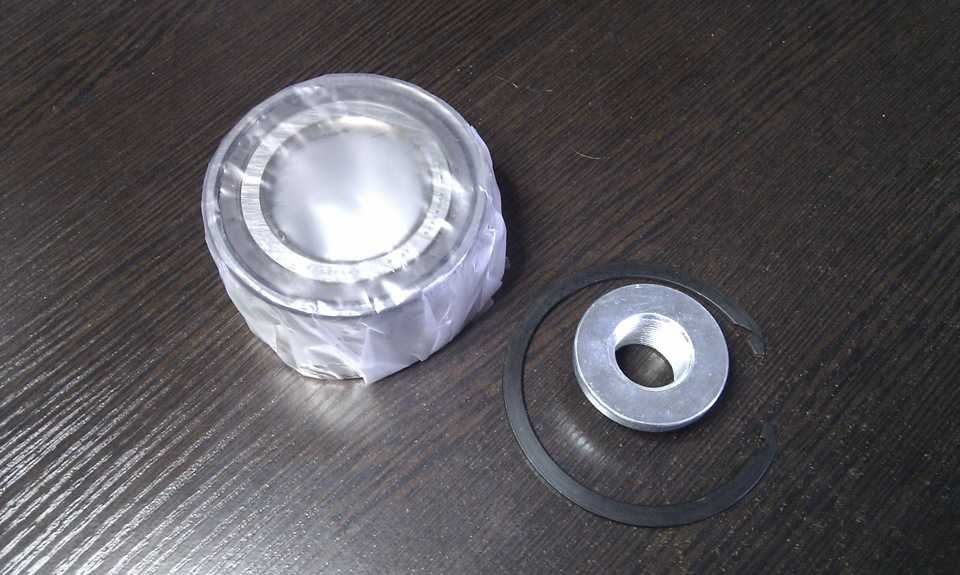

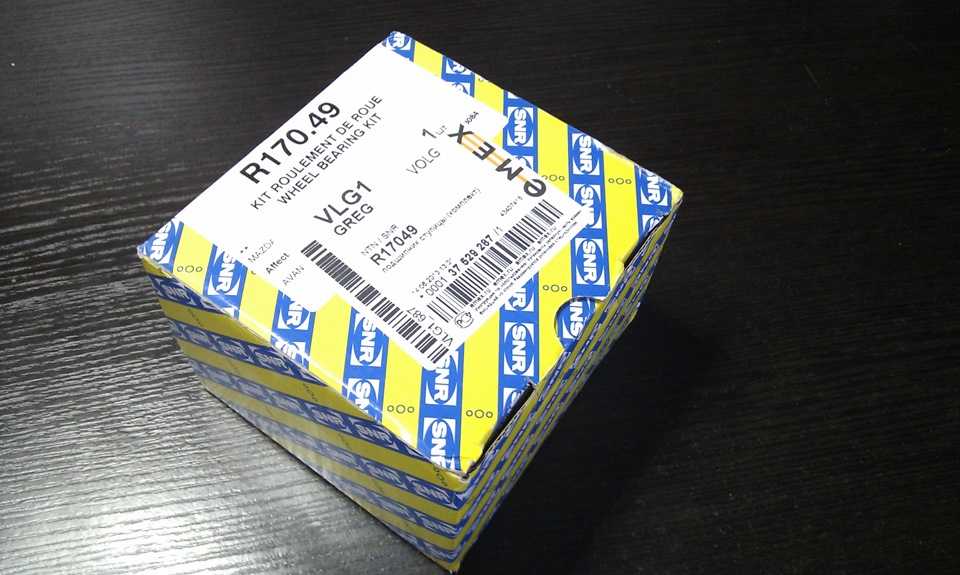

Оригинал: 3100-4500″Оригинал» без нашлепки Мазда: 1400 ))) Почувствуйте разницу!Но, как на зло, япошки долго не поставляли в Россию тот самый DAC4280W11CS40 и его долго не было ни в одном магазине, обещали в конце мая, но он не бился до конца июня нигде. Решено было купить неплохой, судя по отзывам, заменитель: SNR/NTN с кодом R17049 — это комплект из подшипника, гайки ступичной и кольца стопорного. Маде ин Жапан. Вроде ставят так же в оригнале, на Субары вроде тоже в оригинале идут этой фирмы, т.ч. можно не беспокоиться:

Магнитное колечко для работы ABS:

Ну, а дальше вроде несложно:

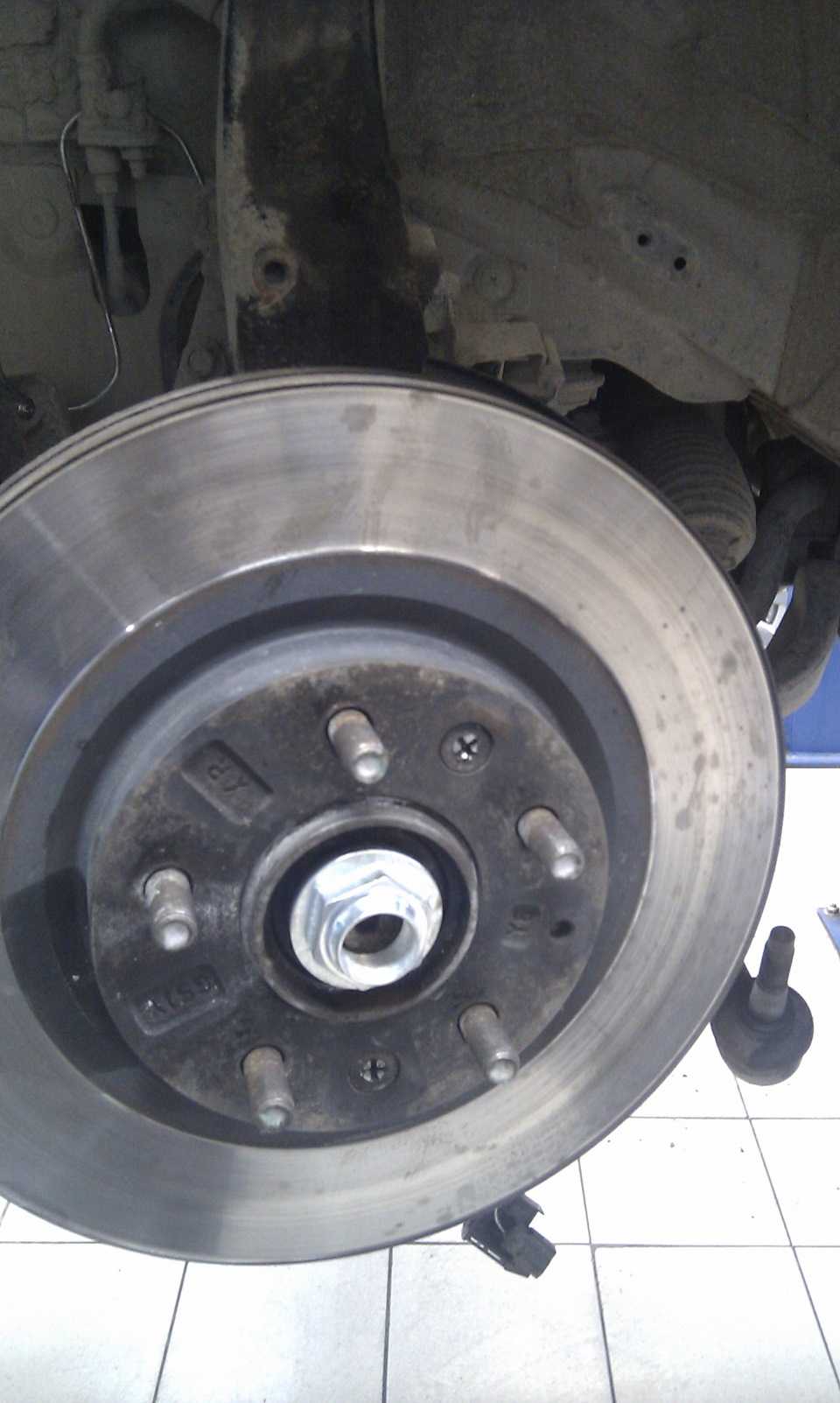

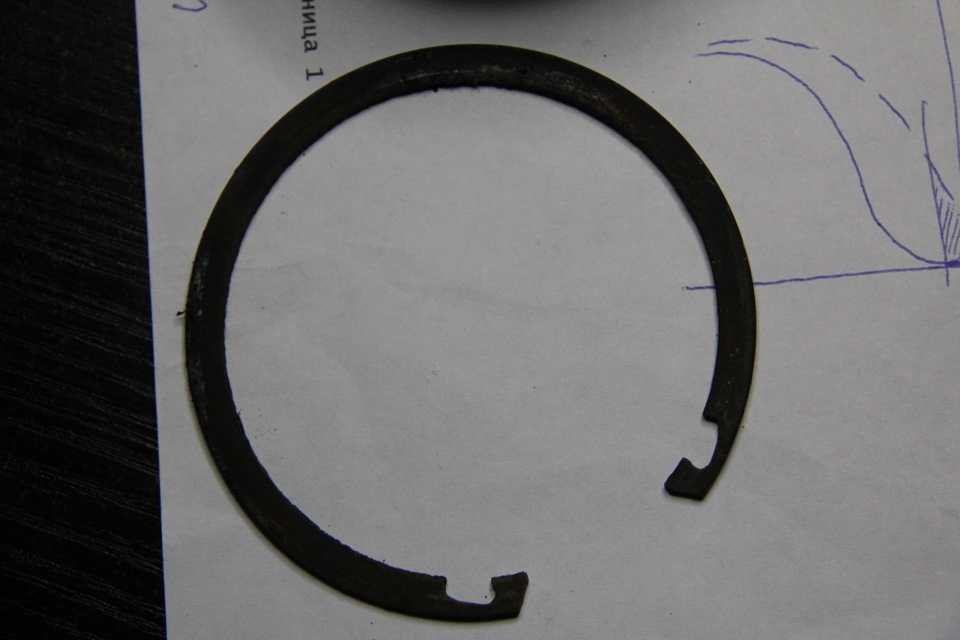

— Снимаем ступицу с поворотным рычагом, открутив его от нижнего рычага (шаровую), верхнего рычага (гайка на пальце шаровой), рулевого наконечника (шплинт и гайка), открутив центральную ступичную гайку и выбив полуось, а так же сняв суппорт (повесив его на проволочку, чтобы не мешал), тормозной диск и отсоединив датчик ABS:

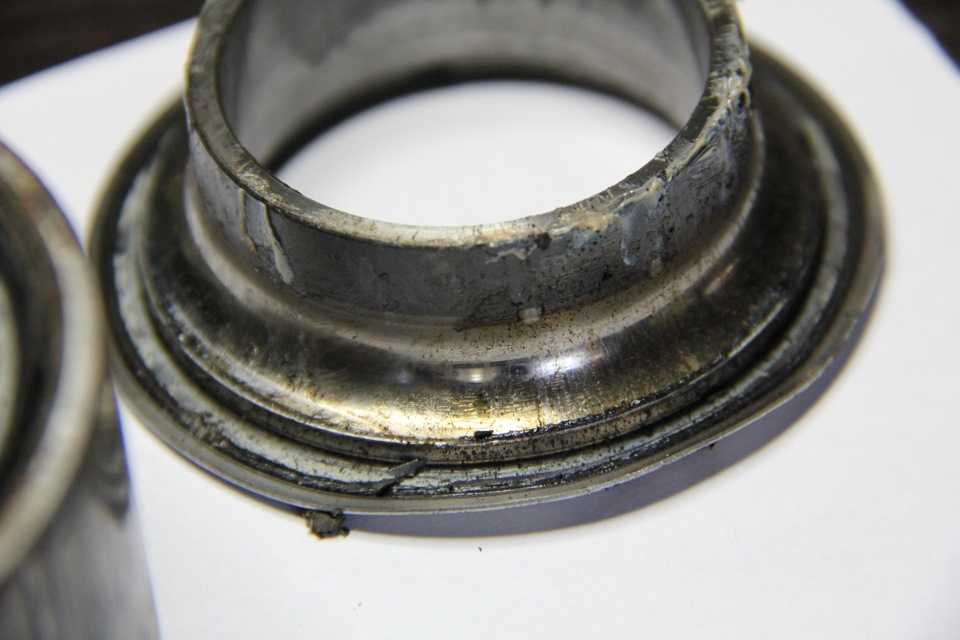

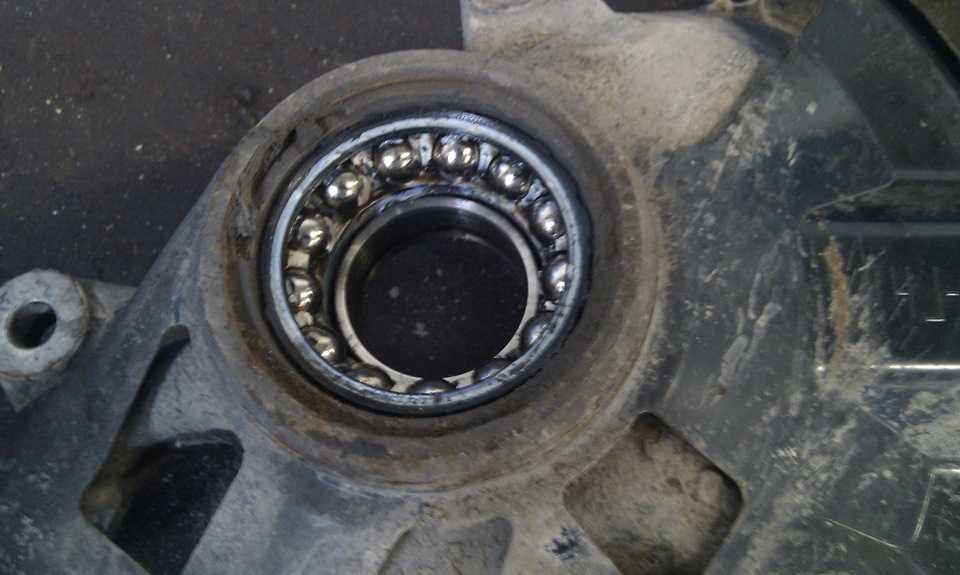

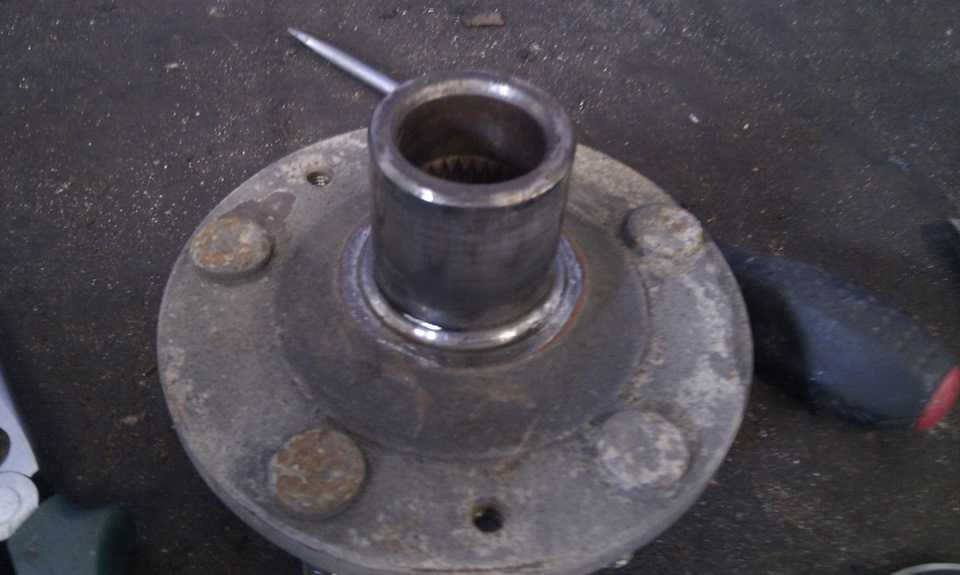

Выбиваем половинку внутренней обоймы, видим печаль:

Сначала зубилком, потом съемником и прессом снимаем вторую половинку внутренней обоймы со ступицы:

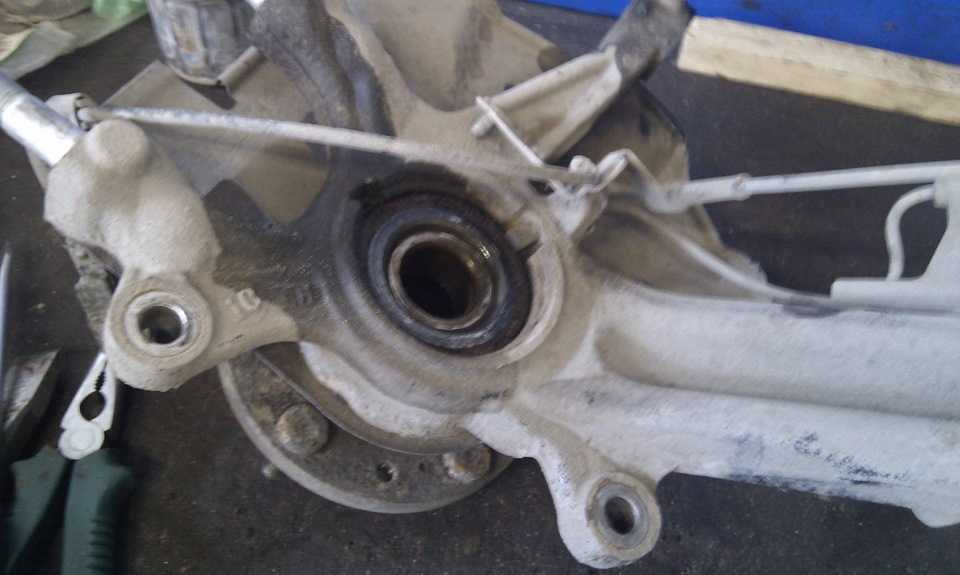

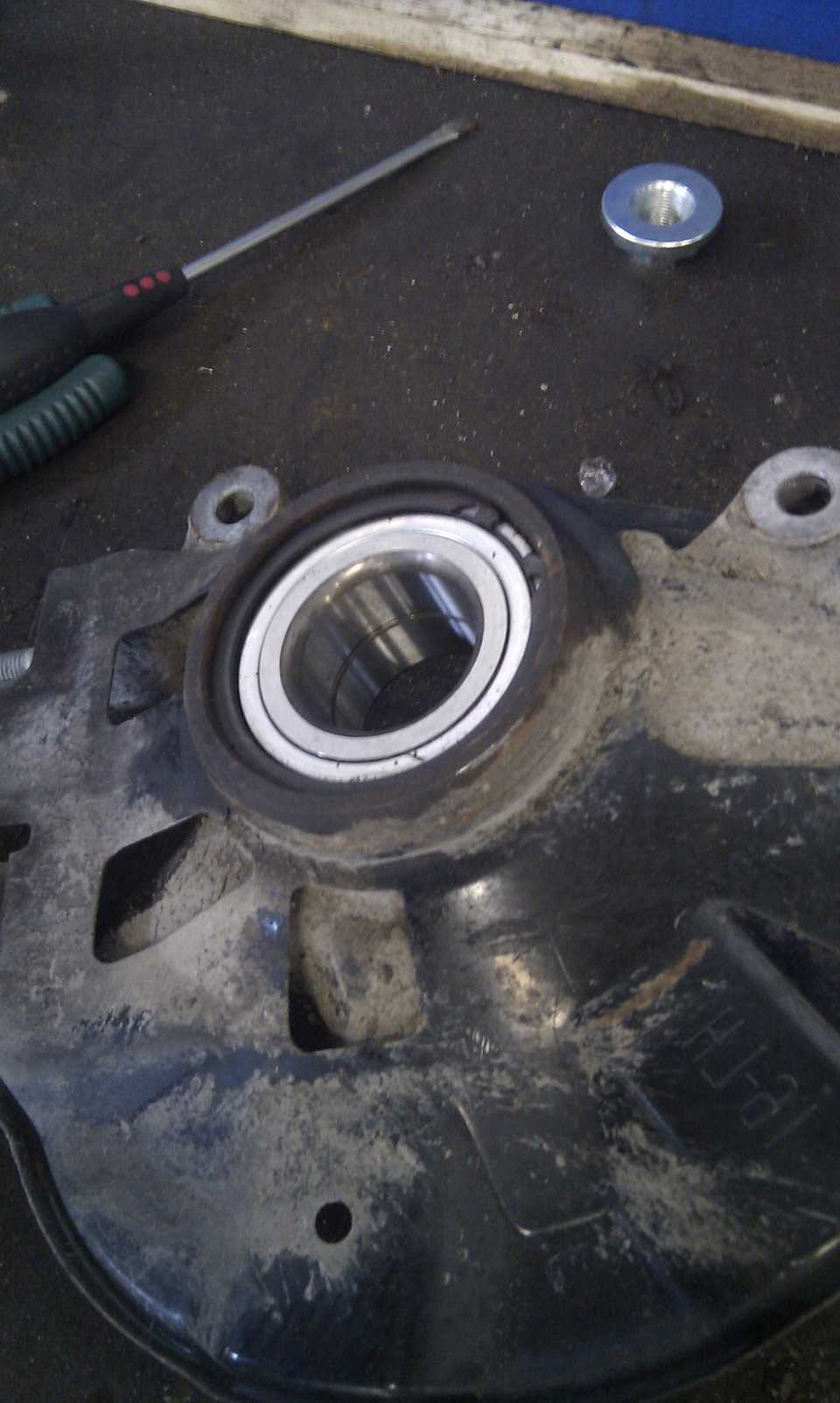

Выпрессовываем из поворотного рычага внешнюю обойму и, используя ее как проставку, запрессовываем новый подшипник, фиксируя его стопорным кольцом:

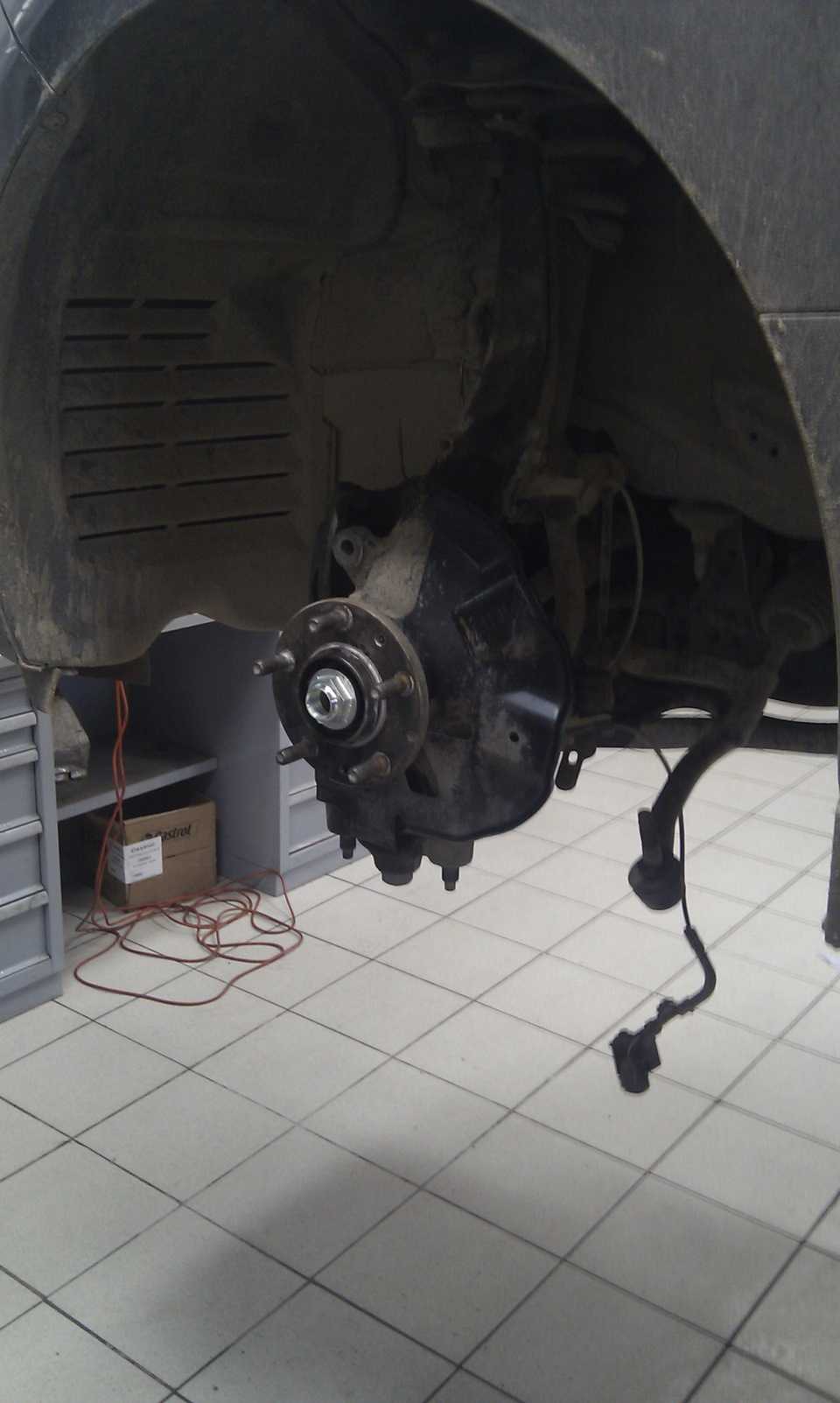

Ставим на автомобиль в обратной последовательности:

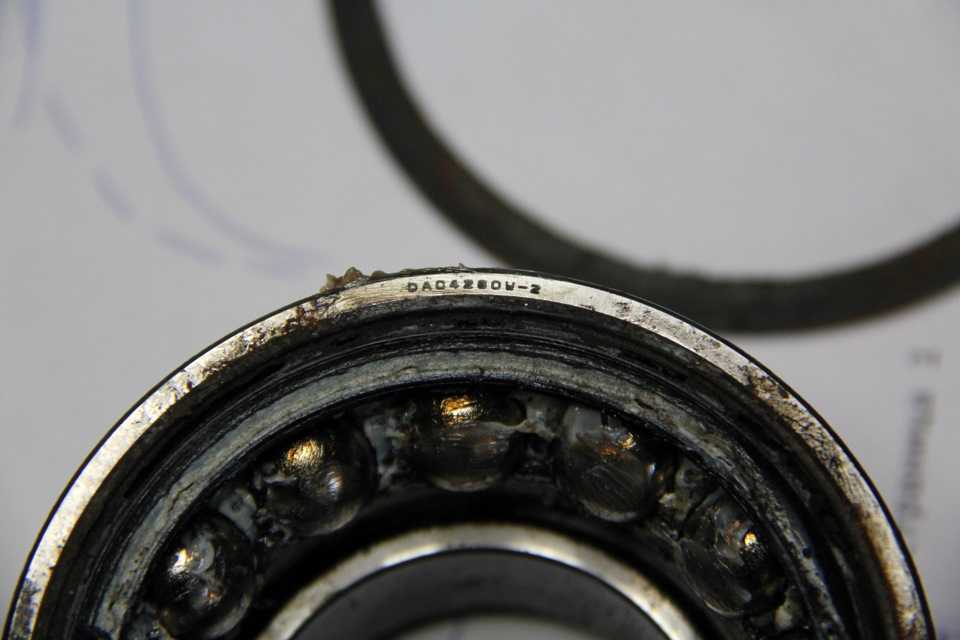

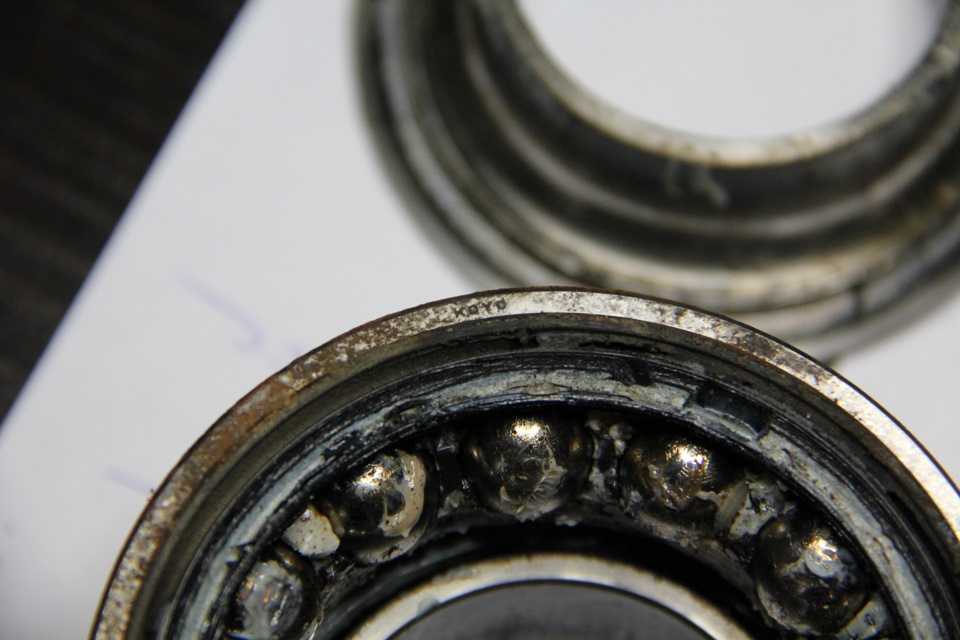

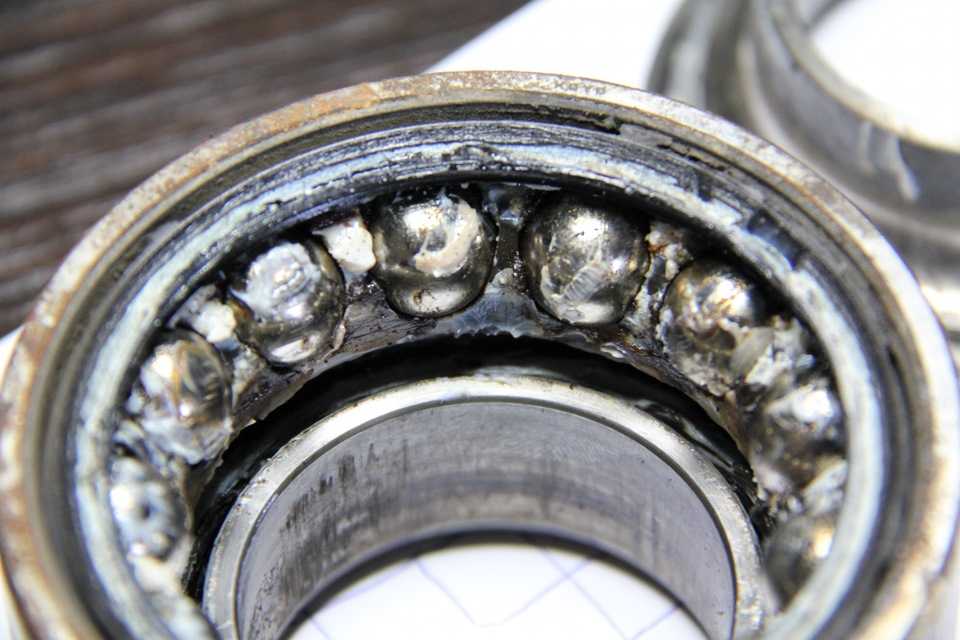

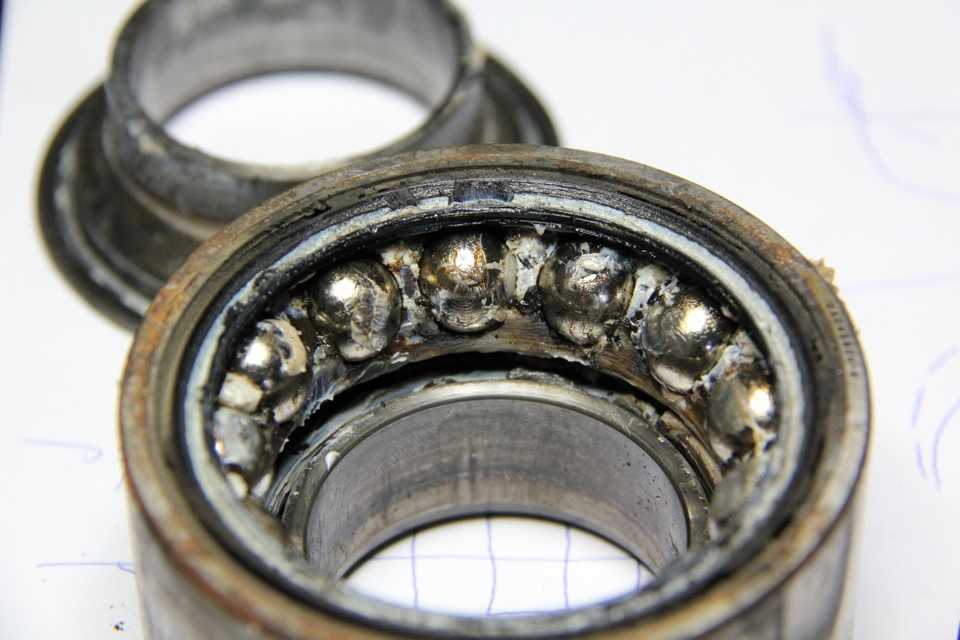

Ну и напоследок любуемся на старый подшипник перед тем, как отправить его в корзину:

А вот диагностика подвески показала только чуть подуставшие втулки стабилизатора, остальное в идеале. Удивительно! Я рад!В итоге проведенных манипуляций: тишина при движении, безумное удовольствие от управления автомобилем и приятное чувство на душе! Здорово!Такие вот дела! Всем удачи! Всем мир!

Причины поломки подшипника

Причин может быть несколько. Основными из них являются:

непрофессиональная установка расходника;
постоянная езда по “убитым” трассам;
недостаток смазочного материала или его замусоривание;
установка некачественной детали;
перегрузка авто.

Теперь обо всем по порядку. Итак, установка шарнирных элементов должна осуществляться под определенным моментом. Недожатие ступичной гайки чревато появлением люфта. Кроме того, это грозит разрушением элемента, если автомобиль будет часто ездить по неровной дороге. Пережатие же приведет к чрезмерному трению и, как следствие, к разогреву, что послужит причиной деградации смазочного материала и разуплотнения металлических узлов. Соответственно, сам контактный элемент в условиях такой эксплуатации быстро разрушится.

Иногда неопытные водители во время установки ступичного подшипника забивают его в ступицу молотком. Даже не думайте об этом, ведь нанесение ударов по шарнирному элементу приведет к сокращению его ресурса. Делать это опасно даже в том случае, если устанавливается качественный подшипник.

Эта деталь не будет служить долго, если постоянно эксплуатировать автомобиль в условиях разбитых дорог. Также на износ данного элемента сильно влияют крутые повороты на высокой скорости.

При отсутствии достаточного количества смазывающего вещества поверхности тел качения быстро износятся. А еще необходимо следить за состоянием пыльников, так как их повреждение будет способствовать разрушению шарнирных элементов. Попадание на рабочую поверхность влаги и абразивных элементов также оказывает неблагоприятное действие на состояние подшипников.

Сейчас на автомобильном рынке можно встретить дешевые и при этом качественные образцы контактных элементов. Но все же по-прежнему продаются некачественные небрендовые поделки, которые прослужат совсем недолго. Чтобы обезопасить себя от них, не покупайте “безымянные” детали. Иногда в магазинах продается откровенный брак российского и китайского производства.

Автомобиль не рекомендуется перегружать даже в том случае, если он ездит по хорошим дорогам. Перегруженность транспорта создает излишнюю нагрузку на контактный элемент, что ведет к его преждевременному разрушению.

Тема: Сколько ходят ступичные подшипники ?

Сколько ходят ступичные подшипники ?

Просмотр профиля
Сообщения форума
Личное сообщение
Записи в дневнике
Просмотр статей

Всем Перцам — Перец Клуба! Регистрация 13.04.2005 Адрес Россия, Москва, ЮЗАО Возраст 55 Сообщений 22,541

Спасибо:

Получено: 11 Отправлено: 0

Сообщение от Timm

вывесить колесо и раскрутить. (при неисправном подшипнике появится характерный «трущийся» шум. или даже потрескивание)

вообще — ходят они по-разному..но 150-200 тысяч — это для них вполне достойный результат.

Просмотр профиля
Сообщения форума
Личное сообщение
Записи в дневнике
Просмотр статей

Golf Регистрация 13.11.2005 Адрес Россия, Санкт-Петербург Возраст 53 Сообщений 772

Спасибо:

Получено: 0 Отправлено: 0

. как нагрузку то дать ? . думал уже наайти гденьдь место не с асфальтом а с гладким покрытием .. типа топбетона . (как полы в гипермаркетах) и попробовать накатом прокатиться .. звук послушать

но чётт неприпомню где есть такое. ..както раз обратил внимание

попал на участок с наигладчайшим новым асфальтом . дак в машине сразу тихо стало . но тогда подшипники не догадался послушать .

Чем опасна неисправность ступичного подшипника

Опытный автолюбитель ни за что не будет ездить при наличии такой неисправности.
Это очень опасно, поэтому тянуть с заменой подшипника не стоит. Если ступичный
подшипник будет находиться в состоянии полной или даже частичной изношенности,
это приведет к утрате жесткого крепления колеса на оси. В случае разрушения
подшипника весьма велика вероятность того, что колесо может просто отлететь.

Уже частичное разрушение этой детали приведет к потере управляемости
автомобилем. Особенную опасность представляет износ переднего ступичного
подшипника. Если разрушается задний элемент, то это уже не так опасно, хотя,
конечно же, тоже очень серьезно. Нетрудно себе представить, что произойдет,
если во время езды отлетит заднее колесо, когда на трассе полно другого
транспорта. Вот почему замену контактного элемента необходимо осуществлять на
стадии, когда он только начинает гудеть.

Основные причины появления гула и шума подшипника ступицы

Шум ступичного подшипника говорит о том, что этот узел износился, шарики потеряли свою форму, на обойме появилась выработка, что не позволяет колесу нормально вращаться. При этом ступица перегревается, движение накатом затруднено, повышается расход топлива, а в самом неприятном варианте колесо может заклинить. Существует несколько причин, в результате которых происходит разрушение изношенного ступичного подшипника:

Большой пробег. При пробеге порядка 100 тыс. км (для разных марок автомобилей имеется определенный разброс, но средний показатель именно такой) даже при нормальной эксплуатации, внутренняя поверхность обоймы подшипника сильно изнашивается, появляется люфт, стук и гудение.
Утрата герметичности корпуса. В любом подшипнике имеются уплотнители из резины или полимера, защищающие его от пыли, грязи или влаги. При их повреждении смазка вытекает, а абразивные компоненты, наоборот, попадают вовнутрь, что приводит к неисправности ступичного подшипника.
Стиль вождения. Если водитель предпочитает агрессивный стиль езды, он должен понимать, что жесткое попадание колеса в выбоину и сопутствующий удар частично разбивает подшипник ступицы.
Заезд в воду на высокой скорости. При быстрой езде ступичный подшипник неизбежно разогревается. При въезде в холодную воду резиновые или полимерные уплотнители вследствие сужения воздуха в середине подшипника втягиваются вовнутрь, нарушая герметичность. Через несколько дней подшипник начинает гудеть.
Неправильная затяжка центральной гайки ступицы. После замены подшипника требуется правильно затянуть центральную гайку с определенной силой затяжки. Если гайку перетянуть, начнется перегрев подшипника со всеми вытекающими последствиями.
Неправильный подбор колесных дисков по вылету. При тюнинге автомобиля часто устанавливают колесные диски с большим вылетом. Это существенно повышает нагрузку на подшипник, что нужно предусмотреть при замене, устанавливая усиленную версию.
Неправильно сделанная процедура развала-схождения. Это дает лишнюю нагрузку на подшипники и их срок службы уменьшается.

Признаки износа ступичного подшипника, диагностика

Ресурс подшипников составляет порядка 100 тыс. км. Но на срок службы напрямую влияют особенности эксплуатации авто, качество изготовления узлов и своевременное обслуживания.

Частая езда по плохим дорогам и игнорирование регулировки для устранения люфта (в конических подшипниках) приводят к усиленному износу тел качения и их дорожек на кольцах. Попадание внутрь пыли и песка сокращают ресурс подшипников.

При этом допускать критического износа и разрушения узлов нельзя, иначе возникает вероятность разрушения подшипника, сопровождающееся срывом колеса с оси или его заклиниванием.

Основным признаком износа ступичных подшипников является появление отчетливого гула со стороны колес во время движения. При незначительном износе гул негромкий, но постепенно он будет нарастать. Эксплуатация авто при таких признаках возможна, но лучше в кратчайшие сроки провести диагностику состояния и заменить или отрегулировать ступичные подшипники.

Диагностика ступичных подшипников – операция не сложная, выполнить может каждый. Нужно вывесить колесо, повращать его для определения, нет ли заеданий и подклиниваний. Далее необходимо пораскачивать колесо, держась за него вверху и внизу. На радиальных цилиндрических подшипниках люфт не допускается. А вот в радиально-упорных изделиях он присутствовать может, но незначительный.

Видео: Как проверить ступичный подшипник?

Люфт в цилиндрических узлах сигнализирует об сильном износе и необходимости в замене, поскольку они нерегулируемы. А вот люфт в конических подшипниках устранить можно.

О причинах износа

Срок службы ступичных подшипников зависит от многих факторов и лежит в широких пределах – от 50 до 150 тыс. км в зависимости от марки автомобиля. Как правило, заводские детали работают значительно дольше замененных запчастей и «выхаживают» 80–150 тыс. км. Естественный износ элементов, купленных в автомобильном магазине, наступает через 50–70 тыс. км (исключая оригинальные запчасти).

Детали, установленные на заднюю ось машины, служат дольше передних.

Подшипник ступицы изнашивается и шумит по таким причинам:

недостаточное количество смазки в сепараторе либо ее избыток, наносящий не меньший вред;
попадание внутрь механизма пыли, грязи и влаги вследствие повреждения сальников и пластиковых защитных пыльников;
воздействие на ролики продуктов износа – металлических частиц и стружки;
некачественная либо неподходящая смазка, вытекающая из сепаратора в результате нагрева.

Примечание. Если при замене был установлен бракованный подшипник или подделка, шум может появиться спустя 5–20 тыс. км.

Процессы износа детали значительно ускоряются в тяжелых условиях эксплуатации:

Постоянная езда с максимальной загрузкой по разбитым дорогам.
Большая часть пробега авто пройдена на высоких скоростях.
Эксплуатация машины на грунтовых дорогах, в сильный мороз и жару.
Проблемы с тормозными механизмами, которые постоянно греются и передают часть тепла подшипникам, увеличивая их рабочую температуру.
Не настроены углы развала – схождения передних колес.

Конусные подшипниковые узлы нередко выходят из строя вследствие сильной затяжки ступичной гайки, регулирующей тепловой зазор между роликами и внешней обоймой. Похожий результат дает ослабление гайки – в механизме появляется люфт и ролики разбиваются гораздо быстрее.

Гул подшипника проявляется раньше положенного срока, когда хозяин авто слишком увлекается тюнингом – ставит диски и шины больших размеров с приличным вылетом наружу. По факту увеличивается масса колес и меняется центр тяжести, происходит перераспределение нагрузок и деталь шумит через пару десятков тысяч км. В подобных случаях стоит задуматься об установке усиленной версии подшипника.

Диагностика подшипника ступицы колеса: что нужно знать и уметь?

используются во многих отраслях современной промышленности, не исключением является и автомобилестроение. Основным признаком износа подшипниковых устройств в транспортных средствах является появление нехарактерного для работы авто шума. Из этого материала вы сможете узнать, по каким причинам эти детали изнашиваются и как произвести их диагностику на примере устройства ступицы колеса.

Место установки подшипников в машине

Как правило, ресурс эксплуатации у этих деталей достаточно высокий. Но несмотря на то, что они долгое время могут функционировать в сложных условиях, по факту они изнашивают при пробеге 100 тысяч км.

Разновидности

Классификация подшипников качения

В качестве тел качения в подшипниках ступицы выступают шарики, так и ролики (цилиндрические или конические). Количество рядов тел качения – один или два.

Наибольшее распространение получили радиальные (шариковые и роликовые цилиндрические) и радиально-упорные (роликовые конические) подшипники.

В современных моделях, оснащаемых АБС, подшипник является составной частью самой ступицы. Он является закрытым и необслуживаемым, его ресурс равен сроку службы автомобиля. В случае выхода из строя узла менять приходится ступицу в сборе.

Радиальные подшипники устанавливаются по одному на ступицу. Они закрыты и необслуживаемые, регулировка для них не предусматривается, а возможные люфты устраняются путем посадки в ступицу и на ось с сильным натягом.

Что касается радиально-упорных подшипников, то они часто устанавливаются по два на ступицу. Такие узлы открыты и посадка у них с небольшим натягом. Такая конструкция позволяет осуществлять регулировку для устранения люфтов.

На ведущей оси применяются радиальные ступичные подшипники, а на ведомой – радиально-упорные. К примеру, на ВАЗ-2107 сзади на установлены по одному шариковому ступичному подшипнику, а впереди – по два конических узла. А вот на ВАЗ-2108 цилиндрический элемент, причем двухрядный, используется на передней оси, а конические установлены сзади.

Заключение

Эксплуатация автомобиля с описанными выше неисправностями очень опасна. Поэтому срочно узнаем причину неисправности и немедленно ее устраняем. Если знаний в этой области не хватает, можно поискать необходимую информацию в Интернете, посетив тематические форумы и сайты.
