Что делать если не работает стеклоподъемник ваз-2114

Почему не работает стеклоподъемник ВАЗ-2114

Спорить о том, что стеклоподъемники значительно увеличивают комфортность эксплуатации авто, не стоит. Но и то, что хлопот они доставляют немало, знает большинство водителей. Кстати, когда речь заходит о поломке механизма, не нужно забывать, что проблема может быть не в нем, а в самом стекле. Со временем происходит износ держателя или уплотнителей, что нередко приводит к банальному перекосу, который значительно затрудняет свободу движения стекла.

Конструктивное решение стеклоподъемного механизма довольно простое, но не надежное. И тот факт, что предохранительный блок размещен в таком месте, куда легко попадает влага и грязь, тоже не является плюсом. Как известно, малейший износ изоляции способен приводить к замыканию и поломке всей системы.

Наиболее частыми причинами, по которым стеклоподъемник выходит из строя являются следующие:

1. Поломка составных частей блока управления.
2. Контакты окислились, и произошло размыкание цепи.
3. Отключение источника питания.
4. Кнопка управления перестала выполнять свои функции.

Поломка кнопки стеклоподъемника

Почему не работает стеклоподъемник ВАЗ-2114? Очень частая причина этого кроется в том, что выходят из строя его кнопки. Если механизм по прошествии определенного времени начинает работать с замедленной скоростью, возможно, пластины внутри него окислились. Это вызвало нарушение контакта: он появляется прерывисто или совсем пропадает.

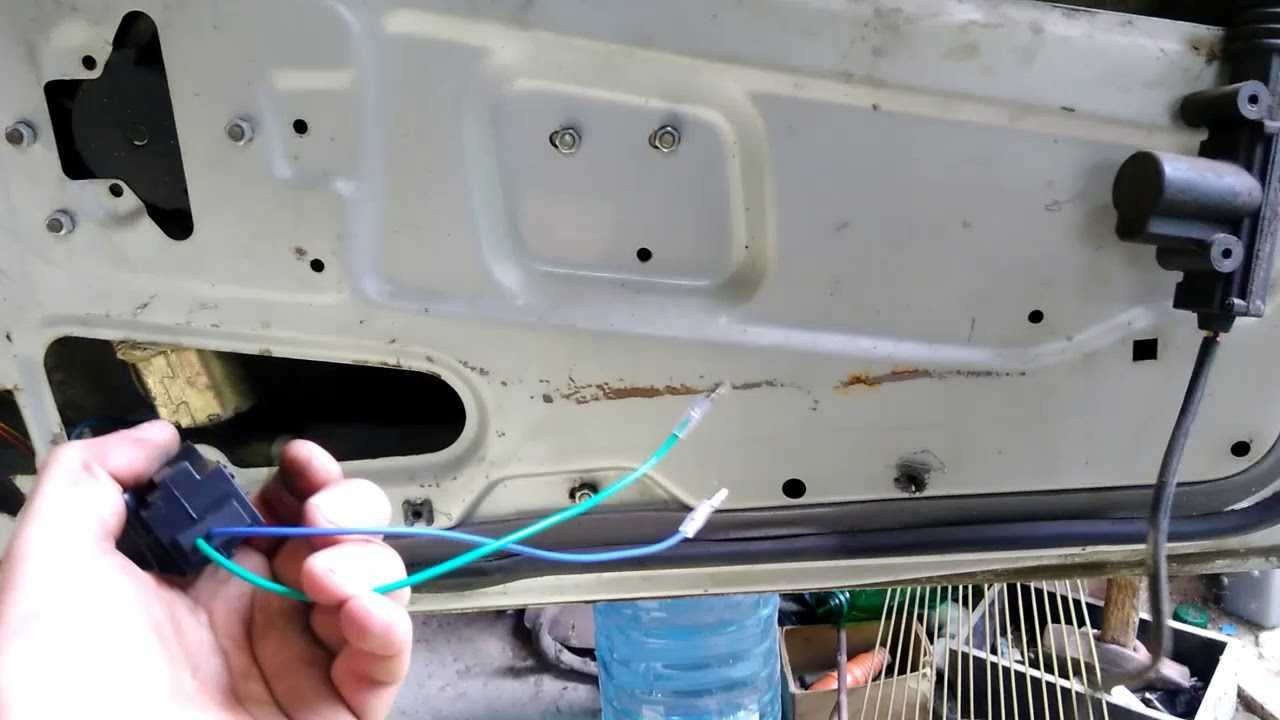

Есть смысл проверить версию с неработающей кнопкой, заменив ее рабочей. Просто поменять их местами. Демонтаж детали проводят с помощью ножа или отвертки. Острием поддевают ее снизу и снимают с фишки.

Если после монтажа выяснилось, что неработающий стеклоподъемник начал приводить стекло в движение, а работающий – наоборот, значит, стоит приобрести новую деталь и произвести замену. Если дело не в кнопке, тогда нужно продолжить поиск причин поломки.

Реле

Одной из причин поломки стекло подъемного механизма дверей может стать то, что не работает реле или сгорел предохранитель.

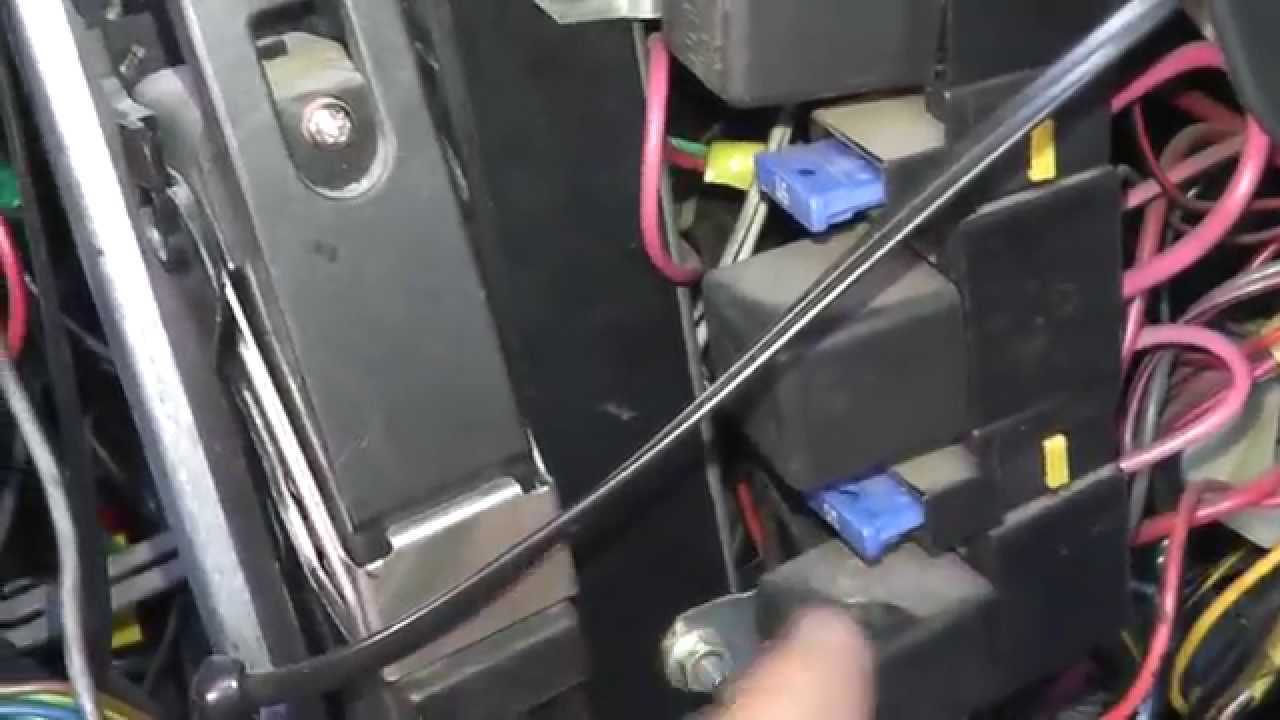

1. Под капотом авто найти предохранительный блок.
2. Согласно схеме, определить расположение самого реле и предохранителя, составляющих звенья цепи электро-стекло подъемного механизма (ЭСП).
3. Ножки элементов должны быть чистыми, с выраженным металлическим блеском.
4. Если обнаружены следы окисления, налета грязи и т. п., нужно отчистить их. Механическим способом или с помощью специальных средств, например, WD-40.
5. Проверить реле на работоспособность можно так же, как и кнопку. Следует снять рабочий элемент с другого узла, вмонтировав его в систему ЭСП.
6. Если вновь установленные детали в течение короткого промежутка времени повторно вышли из строя, значит, дело в самой проводке.

Поломка может возникнуть с мотором подъемника. Он либо полностью сгорает, либо внутри него выходит из строя червячный механизм. В последнем случае устройство при нажатии кнопки издает характерный звук, но стекло при этом остается неподвижным.

Причина поломки ЭСП может заключаться в том, что источник электропитания у него и наружного освещения общий. И если выбило предохранитель у противотуманок, стеклоподъемник не заработает.

Плохие контакты

Практически сразу после того, как пересел на 2114, столкнулся с проблемой временами не работающего стеклоподъемника с пассажирской стороны.

Виделось это примерно так: Из-за того, что это случалось в основном после мойки. стал грешить на то, что дверь каким-то чудесным образом заливает. Завожу машину — стеклоподъемник не работает, проедусь, нажимаю… чудеса просто.

Поиск по гуглу/драйву выдал несколько возможных причин:

1. Обрыв провода либо замыкание на массу в месте перехода проводов из салона в дверь,
2. Выход из строя моторчика стеклоподъемника/износ шестерни на механизме.
3. Неисправность кнопки.

Перегоревший предохранитель отмел сразу же- со стороны водителя ведь все исправно. Вчера выдался свободный вечер, стал разбирать обшивку. Осмотрел все возможные провода в двери и уже готов был смотреть дальше, в гофре, но.

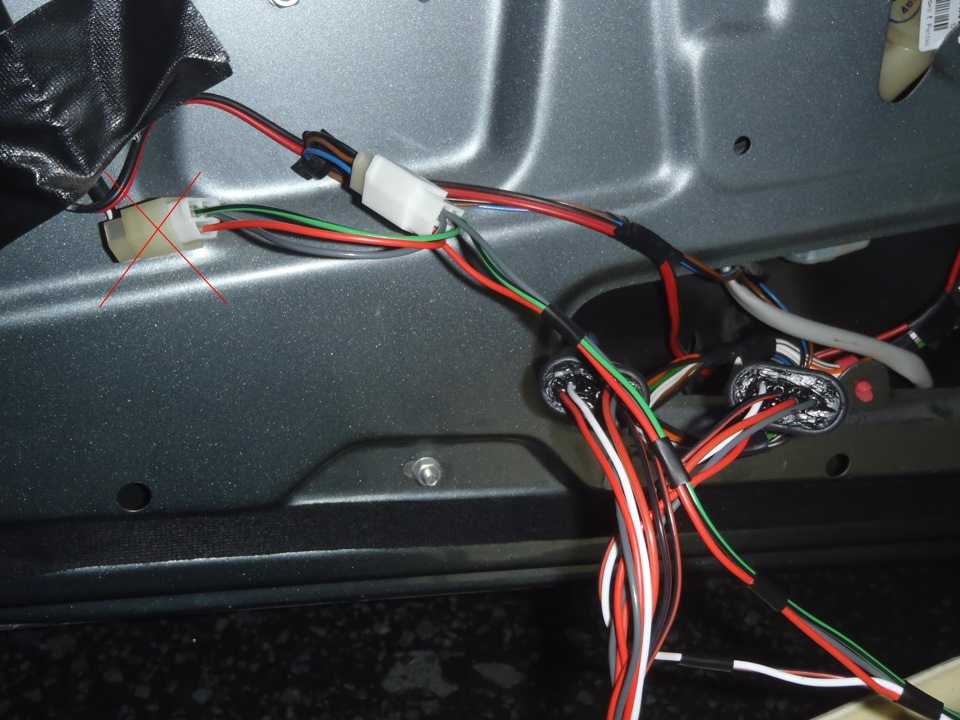

В двери есть два провода, соединенные через разъем белого цвета(сами провода белого и голубого цвета, на фото видно как они выглядят.

не работают стеклоподъемники ваз 2114

Было обнаржено, что один из проводов с одной стороны вылез из фишки, таким образом, видимо, прыгая на кочках контакт то появлялся, то пропадал.

Поэтому, если столкнетесь с проблемой подобного рода — сперва проверяйте все соединения, таким образом можно обойтись малой кровью.

Основные поломки стеклоподъемников

В зависимости от комплектации машины, на ней могут быть установлены как механические (ручные), так и электрические стеклоподъемники. Именно от того, какой из данных вариантов установлен на вашем авто, следует начинать и поиск соответствующих неисправностей.

Так, для стеклоподъемников с ручным приводом наиболее характерны такие повреждения, как:

• выход из строя тяг (изгиб тяг при приложении чрезмерного усилия);
• заклинивание шарниров тяги;
• самопроизвольное раскручивание и выпадение крепежных элементов.

Устранить все эти неисправности своими руками довольно просто, нужно лишь правильно демонтировать стеклоподъемник и провести ремонт (о том, как извлечь механизм устройства, расскажем ниже).

В свою очередь, если не работают стеклоподъемники на ваз 2114, имеющие электрический привод, то возможными причинами этого могут являться:

• перегорание предохранителя (одновременно играющего роль предохранителя противотуманок);
• выход из строя реле К5;
• обрыв в цепи питания подъемников;
• перегорание моторчика привода.

Начать поиск в данном случае следует с проверки предохранителей, имеющих обозначения F5 и F16 (сделать это можно заменой их на новые либо обычной «прозвонкой»). Если предохранители исправны, то следует продолжить поиск проблемы, если нет — заменить их на другие, рассчитанные на такой же ампераж.

Следующее, что следует проверить — это реле К5 в цепи стеклоподъемников. Чтобы его протестировать, нужно заменить его на заведомо рабочее (новое) реле и проверить работоспособность устройства. В случает обнаружения неисправности старое реле подлежит замене.

Косвенным, но вместе с тем, объективным способ проверки фактически любого реле является проверка на слух. Так, при включении цепи питания рабочее реле должно издавать характерный щелчок, который и указывает на его исправность. Если же после подачи тока никакого звука не слышно, значит реле закисло и не работает.

Следующим этапом проверки станет «прозвонка» проводов в цепи стеклоподъемников при помощи мультиметра. В случае обнаружения разрыва необходимо будет заменить перегоревший провод на новый с таким же (или чуть большим) сечением.

Если же и проводка окажется в порядке, то останется проверить работоспособность самого электропривода. Проще всего это сделать, подключив моторчик подъемника к сети «на прямую». Вышедший из строя электродвигатель стеклоподъемников неремонтопригоден и подлежит замене на аналогичный.

Если после такой тщательной проверки найти неисправность так и не удастся, то следует проверить механические детали электрического подъемника, а именно — осмотреть состояние его шестеренок. Чаще всего именно их поломка или скалывание/истирание отдельных зубьев и становятся причиной неисправности. Решением в данном случае станет замена самих шестеренок, приобрести которые можно практически в любом автомагазине.

Как сделать ремонт кнопки стеклоподъемника?

Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.

Далее, действуйте так:

1. Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
2. Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
3. Снимите «качельку», для чего нажмите на нее.
4. Демонтируйте металлические пластинки.

После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой.

Демонтированную плату уберите в сторону и сделайте следующие шаги:

1. Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
2. Зачистите контакты, с помощью наждачной бумаги.
3. Соберите кнопку в последовательности, обратной разборке механизма.
4. Установите кнопку в машину, после чего проверьте ее работоспособность.
5. Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Неисправность в блоке предохранителей

Одной из причин, почему не работает стеклоподъемник на ВАЗ 2115, является проблема с монтажным блоком. Откройте крышку блока и, с помощью нанесенного на ней рисунка, определите местоположение интересующего предохранителя. Оцените состояние вставки плавкой, через которую питаются стеклоподъемники. Если она целая, проверьте реле.

Осмотрите состояние ножек реле и предохранителя. На них не должно быть налета. При наличии такового, используйте WD-40, но лучше демонтировать блок полностью и, лишь после этого, произвести его очистку. Наличие налета является свидетельством попадания внутрь влаги, что приводит к ухудшению проводимости контактов. Если добросовестно подойти к удалению налета, то стеклоподъемники заработают. Минус в том, что, после очередных осадков, ситуация может повториться — появится налет, а механизм перестанет работать.

Для проверки реле, установите на его место заведомо исправное устройство, такого же типа. К примеру, можно взять реле, через которое питается фара дальнего света. Если после перестановки, стеклоподъемники начали работать, выбросьте вышедшее из строя реле, купите и поставьте новую деталь.

Если проверка предохранителя показала, что тот сгорел, замените деталь и проверьте работоспособность стеклоподъемников. Если механизм начал работать, проблема решена. На отечественных машинах ВАЗ, бывают ситуации, когда предохранители сгорают, без какой-либо причины.

Хуже, если вы поставили новую вставку плавкую, а она сразу перегорела. Это свидетельствует о наличии замыкания в цепи. Причиной может быть перебитый провод или поврежденная изоляция, из-за чего «плюс» попадает на массу машины. В таком случае, решение проблемы лучше поручить опытным автоэлектрикам.

Прочие причины поломки стеклоподъемников

Если не работает стеклоподъемник на ВАЗ 2115, обратите внимание на исправность моторчика механизма. Бывают ситуации, когда в нем ломается червячный механизм, и тогда, при нажатии на кнопку подъема/опускания стекол, слышен сильный шум

При этом, стекла не двигаются. Если ничего не предпринимать, то моторчик может и вовсе перегореть.

Механизм стеклоподъемника ломается редко, но такое также случается. Определить неисправность можно, по подергиванию стекла, но без нормального перемещения вверх или вниз. Одновременно с этим, слышен шум от моторчика.

Как снять стеклоподъемник и установить новую деталь

Чтобы снять стеклоподъемник, сделайте следующее:

• Демонтируйте внутреннюю ручку дверного замка, одновременно с тягой.
• Опустите немного стекло, чтобы крепежные болты были видны в отверстии усилителя.

• С помощью ключа на «десять», выкрутите пару болтов, которые удерживают стекла и подъемник.
• Поднимите стекло до предела и зафиксируйте его, с помощью отвертки или скотча.

Отбросьте жгут с проводами, от двери и моторчика стеклоподъемников.

С помощью ключа на «восемь», открутите семь крепежных гаек, удерживающих стеклоподъемник на двери.

Снимите стеклоподъемник.

Поставьте механизм на прежнее место, в порядке, который обратен демонтажу. Перед этим, обработайте, с помощью смазки, направляющую подъемника стекла.

Замена вышедших из строя деталей стеклоподъемника

В процессе эксплуатации стеклоподъемника автомобиля ВАЗ 2114 могут возникать проблемы, связанные с выходом из строя отдельных деталей. В таких случаях необходимо произвести замену этих деталей. В данном разделе рассмотрим шаги по замене вышедших из строя деталей стеклоподъемника.

Перед началом замены деталей стеклоподъемника необходимо подготовить следующие инструменты:

• Набор отверток
• Ключи или гаечный ключ
• Пассатижи

Также приготовьте новые детали для замены. В большинстве случаев это могут быть следующие детали:

1. Мотор стеклоподъемника: в случае поломки мотора стеклоподъемника, необходимо снять его с механизма подъема стекла и установить новый мотор. Для этого выполните следующие шаги:

   • Отключите проводку от мотора стеклоподъемника.
   • Откройте дверь автомобиля и снимите обшивку двери.
   • Открепите крепежные болты или гайки, которые фиксируют мотор стеклоподъемника.
   • Снимите старый мотор и установите новый мотор на его место.
   • Закрепите новый мотор с помощью крепежных болтов или гаек.
   • Подсоедините проводку к новому мотору стеклоподъемника.

2. Переключатель стеклоподъемника: если переключатель стеклоподъемника не работает, его необходимо заменить. Для этого выполните следующие действия:

   • Отключите проводку от старого переключателя стеклоподъемника.
   • Снимите обшивку панели приборов, чтобы получить доступ к переключателю.
   • Открепите крепежные болты или гайки переключателя.
   • Установите новый переключатель на его место и закрепите его крепежными болтами или гайками.
   • Подсоедините проводку к новому переключателю стеклоподъемника.

3. Проводка стеклоподъемника: при обрыве или повреждении проводки стеклоподъемника необходимо заменить соответствующие провода. Для этого следуйте следующим шагам:

   • Отключите проводку от стеклоподъемника и переключателя.
   • Откройте обшивку двери и обнаружьте поврежденные провода.
   • Отсоедините поврежденные провода и установите новые провода на их место.
   • Подсоедините новую проводку к стеклоподъемнику и переключателю.

После замены всех неисправных деталей следует проверить работоспособность стеклоподъемника. Убедитесь, что стекло поднимается и опускается плавно и без проблем. Если проблема не устранена, возможно нужна более тщательная проверка или обращение к специалисту.

Таким образом, замена вышедших из строя деталей стеклоподъемника ВАЗ 2114 включает в себя снятие старых деталей и установку новых, а также подключение проводки. Следуйте инструкциям по каждой из заменяемых деталей, чтобы успешно восстановить работу стеклоподъемника.

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла. Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Не работает электростеклоподъемник,устраняем неисправность.

Слабым местом, приводящим к перетиранию изоляции проводов идущим к электродвигателю стеклоподъемника, является переход пучка проводов из салона под обшивку двери. Поэтому это место нужно проверять в первую очередь. Если предохранитель цел, то придется снимать обшивку дверей и проверять напряжение на контактах в штекерных разъемах проводов подходящих к электродвигателю стеклоподъемника. Сделать это можно очень просто при помощи контрольной лампочки (один провод на контакт, второй на массу, если лампочка горит, значит, напряжение есть). При наличии напряжения и неработающем электродвигателе стеклоподъемника его придется заменить. Кроме предохранителя, причиной не рабочего состояния стеклоподъемника может стать выход из строя реле К5, расположенного в монтажном блоке. Не рабочее реле, обычно, меняют на новое. Иногда, электродвигатель стеклоподъемника перестает работать в результате коробления термобиметалического предохранителя, встроенного в электродвигатель для защиты его от перегрузок.

Также, причиной неработающего стеклоподъемника, могут стать и механические неисправности. К ним относятся: выход из строя червячного редуктора, служащего для понижения частоты вращения вала электродвигателя и неполадки связанные с тросовым приводом. В процессе эксплуатации трос стеклоподъемника вытягивается и увеличивается в длине, что приводит к неполному опусканию бокового стекла. Кроме этого, удлиненный трос может соскочить с направляющих роликов и тогда приводить в движение боковое стекло становиться нечем.
Мы рекомендуем начать поиск проблемы с ее классификации, тем самым сузив список причин до двух групп: Первым делом проверьте предохранитель стеклоподъемника (на ВАЗ 2110 это предохранитель F5).

Если он целый, тогда проверяем напряжение на клеммах моторчика стеклоподъемника, используя мультиметр или обычную лампочку на 12В. Если напряжения нет, тогда тщательно проверяем проводку, реле стеклоподъемников, а затем и блок управления (если есть). См. также Если глючит стеклоподъемник, например, при нажатии кнопки окно открывается, но не фиксируется и тут же само закрывается. Либо кнопка перестает работать пока не выключишь/включишь зажигание. Причина неисправности в кнопке. Ее следует снять, зачистить контакты, а при необходимости заменить. Если напряжение на двигатель стеклоподъемника поступает, а стекло не двигается, значит что то мешает этому, либо неисправен электродвигатель стеклоподъемника. Почему не работает мотор стеклоподъемника? Одна из причин — западение или залипание щеток двигателя привода. Чтобы проверить это, следует включить зажигание и нажать на кнопку стеклоподъемника, одновременно постукивая по двери автомобиля несколько раз.

Щетки отлипнут и ЭСП заработает. Как отремонтировать стеклоподъемник в этом случае? Следует снять кожух моторчика и вытащить ротор. Нагар в местах прикосновений щеток зачистить мелкой наждачной бумагой. Не работает электростеклоподъемник, слышно рычание, а стекло стоит на месте, либо стеклоподъемник заедает. Возможно износилась пластиковая шестерня в редукторе, в результате она плотно прихватывается в крайнем закрытом положении, либо проскальзывает и поэтому трещит. При подъеме/опускании стекла есть громкий шум? Скорее всего виноват подшипник в моторедукторе стеклоподъемника. Перестали работать стеклоподъемники, но при нажатии на кнопку есть шум, причем замена моторчика не помогла? Возможно перетерся тросик стеклоподъемников из-за перетяжки.

Стекло открылось, но обратно его стеклоподъемник не поднимает, при этом его можно поднять и опустить рукой? Трос стеклоподъемника порвался, либо просто слетел с направляющих. Еще одна неисправность стеклоподъемника, когда стекло как бы дергается, пытаясь закрыться. Скорее всего дело в перекосе стекла, либо что-то попало на рельс или ролик. Плохо работают стеклоподъемники. Попробовать смазать механизм стеклоподъемника, а также направляющие стекла. Если это помогает лишь на время, тогда пробуйте отрегулировать стекло и сам стеклоподъемник. Если стеклоподъемники работают медленно, попробовать смазать механизм стеклоподъемника, а также направляющие стекла. Возможно это максимальная скорость их работы, поэтому единственным правильным решением будет их замена на новые (см. ). Кстати, а Вы знаете как? Источник фото: с сайта Drive2. ru с сайта Drive2. ru

Немного теории

Электрические стеклоподъемники давно вошли в обиход автолюбителей, они значительно повысили уровень комфорта в машине. Естественно, как и все прочее, данное нововведение было внедрено на практике иностранными производителями. Отечественный автопром подхватил эту идею значительно позже.

Если говорить отвлеченно, то по качеству сборки, иностранные производители на голову опережают российский автопром (впрочем есть и значительные отличия в ценах, обслуживание и комплектующие).

Что это значит? Все очень просто, ценителю российских автомобилей придется постоянно бороться с возникающими мелкими (и не всегда мелкими) проблемами, такими как сломанные стеклоподъемники.

Если ваша машина комплектовалась стеклоподъемниками с механическими ручками, то причина поломки легко находима. Скорее всего, кто-либо, водитель или пассажир, приложили лишние усилие и механизм дал слабину. В этом случае, необходимо разбирать дверь авто с внутренней стороны, снимаю всю обшивку.

В случае, если не работает электроподъемник, то тут тоже все достаточно просто. Дверь, на которой произошла подобная проблема, следует разобрать аналогичным способом. Механизм электроподъемников стекол состоит из неразборного моторчика, которые может элементарно сгореть и требовать замены. Также от него идет тросик с планкой. Перед заменой, естественно, необходимо проверить, поступает ли электрический сигнал на моторчик.

Возможно причина кроется не в самом механизме, а допустим, в неисправной кнопке, либо в прочей электрике. Необходимо проверить предохранители, которые располагаются под рулем справа (под крышкой, подробнее изучайте в инструкции к пользователю автомобиля).

За стеклоподъемники, обычно, отвечает предохранитель F5. Если предохранитель оказался целым, далее мультиметром измеряем напряжение на клеймах моторчика. Для этого можно использовать обычную лампочку на 12В.

Нет напряжения? Необходимо тщательно проверить проводку, идущую от моторчика, осмотрите реле и блок управления. Очень часто автомеханикам приходится видеть проблемы с кнопкой, которой управляется стеклоподъемник. Не стоит ее чинить, если проблема в ней, просто замените.

Это не дорого и в будущем не будет приносить головной боли. Если напряжение на двигателе есть, а он не срабатывает, скорее всего у него запала щетка привода. Решить эту проблему можно нажав на кнопку и провернув ось моторчика. При обрыве тросика, требуется полная его замена.

Как вы видите, все достаточно просто. Причины, по которым не работает стеклоподъемник на ВАЗ 2114, весьма тривиальные и требуют лишь внимательности. Даже новичок справиться с их решением.

Демонтаж старого узла

Если с электрическими элементами более или менее определились, то механическая часть проблемы намного сложнее. В описываемых моделях ВАЗ установлены неразборные конструкции ЭСП. Они характеризуются как самые надежные, но в случае поломки требуют от хозяина полной замены.

Как проводится демонтаж конструкции.

1. Снимают ручку и тягу.
2. Приспустив стекло, снимают держатель.
3. Стекло поднимают до максимума и фиксируют с помощью скотча.
4. Откручивают все гайки, удерживающие механизм на дверце.
5. Демонтаж окончен, и устройство можно полностью снять для диагностики.

Далее вы будете принимать решение о ремонте или замене на новое устройство.

Источник

Как закрыть стекло, если не работает стеклоподъемник

Если отказал подъемный механизм и нет возможности сразу обратиться к мастеру, остается 2 выхода из ситуации:

• отремонтировать самому;
• найти временное решение.

Не вскрывая дверь

Если окно не полностью погружено внутрь двери, попробуйте такой метод:

1. Откройте дверь.
2. Зажмите стекло между ладонями с внешней и внутренней стороны.
3. Постепенно подтягивайте вверх до упора.

Как закрыть стекло в машине руками

Вероятность возвращения стекла в исходное положение зависит от характера неисправности подъемного механизма.

Если окно открыто совсем, сделайте следующее:

1. Возьмите прочную бечевку или леску.
2. Из проволоки, скрепки, шпильки согните крючок.
3. Прочно прикрепите крюк к леске.
4. Заправьте приспособление внутрь двери.
5. Зацепите стекло снизу.
6. Подтяните его наверх.

Со вскрытием двери

Лучший способ закрыть стекло в машине, если сломался стеклоподъемник — купить комплект для ремонта и устранить неисправность самому.

Если нет запасных деталей, действуйте так:

Подготовьте отвертку и пассатижи.
Осторожно снимите дверную панель.
Отогните стопорную планку.
Раскрутите крепежный болт, снимите рамку.
Поднимите стекло и прочно зафиксируйте подпоркой.

В качестве опоры возьмите любой предмет нужного размера.
