Автоматическая корректировка фар
Если в автомобиле есть автоматическая система коррекции ближнего света, то водителю не нужно самому что-то регулировать или поворачивать. За это отвечает автоматика. В систему обычно входит:
Датчики анализируют дорожный просвет автомобиля. Если есть изменения, то подается сигнал в блок управления и исполнительные механизмы регулируют положения фар. Часто эта система интегрирована с другими системами положения кузова.
Также автоматическая система работает в динамическом режиме. Освещение, особенно ксеноновое, может мгновенно ослепить водителя. Так может произойти при резком изменении клиренса на бездорожье, при торможении и резком движении вперед. Динамический корректор мгновенно регулирует световой поток, не давая яркому свету ослеплять водителей.
Установка корректора фар
Сначала снимаем правое заднее колесо. Далее выполняем демонтаж брызговика и локера. Через резиновый уплотнитель кабель протягиваем в салон, при этом под аркой оставляем запас. В районе обшивки правого сидения откручиваем болт, крепящий багажную сетку и ремень безопасности. Вынимаем накладку порога и крепящие ее пистоны. Снимаем декоративный порожек и под передней дверью.
Далее действуем так:
- Теперь готовим датчик.
- Находящуюся на нем пластину сгибаем под углом 90 градусов.
- В крепежное отверстие на рычажке датчика вставляем шпильку, которая находится на продольном рычаге правого заднего колеса. На шпильку накручиваем подходящую по размеру гайку. В качестве усиления данного соединения используем контргайку.
- Располагаем устройство так, чтобы оно находилось соосно продольному рычагу. Пластина для крепления должна плотно соприкасаться с кузовом. Рычаг устройства должен смотреть вниз.
- Выбираем удобное место для фиксации устройства на корпусе и крепим его.
- Прокладываем кабель к датчику и закрепляем его. Желательно, чтобы он проходил по гофрированной трубе.
- Устанавливаем колесо, брызговик и локер. Протягиваем кабель по порогам до передней стойки — в результате он должен быть выведен в районе замка зажигания. После прокладки кабеля ставим на место порожные накладки.

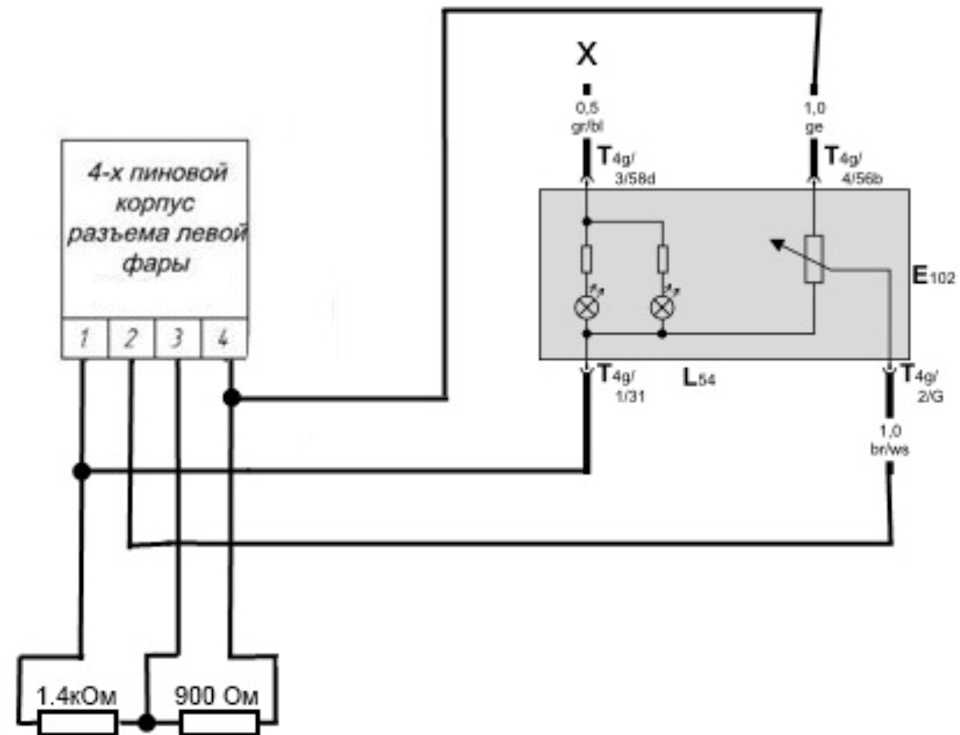

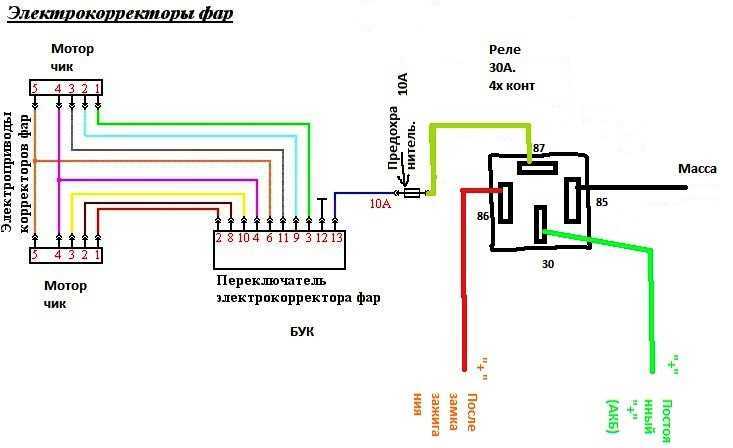

Схема подключения электрического корректора выглядит так (в качестве образца приведена схема Лады Калины):
Подключаем проводку к разъему. Разъем вставляем в гнездо автокорректора. Делать это нужно по инструкции к устройству. После этого установка может считаться завершённой.
Корректировщик фар — не самая главная деталь в автомобиле, но от того, как он работает, во многом зависит безопасность движения
Особенно важно использовать корректор с ксеноном — иначе попасть в аварию можно в два счета
- https://infokuzov.ru/remont/korrektor-far
- https://fastmb.ru/autoremont/427-korrektor-far.html
- https://mashinapro.ru/1800-korrektor-far.html
Как используется информация с наклейки
Довольно часто владельцы автомобилей сталкиваются с фарами, которые настроены неэффективно: дорога плохая освещена и встречные водители могут быть ослеплены ближним светом фар. Эти проблемы решаются правильной настройкой передняя оптика. Все детали этой процедуры описаны в руководстве пользователя конкретного автомобиля. Сделать это самостоятельно настройки достаточно будет информации с наклейки .
для проверки эффективности работы фар и корректора можно проверить следующим образом.
- Во-первых, подготовьте автомобиль нужно подготовиться: убрать все предметы из багажного отделения, особенно тяжелые, отрегулировать давление в шинах, заполнить топливный бак. Кроме того, можно проверить состояние подвески и амортизаторов. Все это поможет установить «нулевой» уровень луча, от которого будет вестись отсчет.
- Расположите подготовленную машину так, чтобы расстояние между фарами и стеной или другой вертикальной поверхностью составляло 10 метров. Это среднее рекомендуемое расстояние. Некоторые производители рекомендуют производить настройку на 7,5 или 3 метра; эти данные можно найти в руководстве по эксплуатации автомобиля.
- Для удобства стоит сделать отметку на стене: отметить центр каждого луча света от фар и центр автомобиля.
- Если фары настроены корректно , то при показателе на наклейке 1,3% на расстоянии 10 метров верхний край светильника на стене будет на 13 см ниже источника света (нити накаливания фары).
- Испытание лучше всего проводить ночью и в хорошую погоду.
Важно время от времени проверять правильность работы фар, поскольку в процессе эксплуатации автомобиля они настройки быть сбиты. Достаточно одного раза в год или даже реже, если замена не производится
лампочек (Отражатели могут быть смещены). Самым простым способом является проверка в мастерской — стандартное и недорогое решение.
Не пренебрегайте правильной настройкой Фары: При вождении в темное время суток очень важна быстрая реакция водителя. Неправильно расположенные фары могут вовремя не осветить препятствие, что может привести к аварии.
Устройство гидрокорректора фар
Несложно догадаться, что принцип функционирования этого прибора основан на использовании парциального давления жидкости. В современных автомобилях применяется несколько гидравлических механизмов, принцип работы которых примерно одинаков. В качестве примера можно привести тормозную систему. И всё же каждый из таких механизмов имеет определённые конструкторские особенности. Классический гидрокорректор фар состоит из следующих компонентов:
- основного цилиндра, смонтированного в районе приборной панели;
- системы трубопроводов;
- исполнительных устройств, устанавливаемых непосредственно на фарах.
В качестве рабочего агента используется специальная морозостойкая жидкость. В отличие от электрических, гидравлические корректоры производятся неразборными – так легче обеспечить их идеальную герметичностью. Поэтому на официальном уровне (то есть на СТО, в автосервисах, дилерских центрах) утверждается, что эти устройства неремонтопригодны, и при их выходе из строя подлежат полной замене. Учитывая, что стоимость гидрокорректоров относительно невелика, в большинстве случаев покупка нового устройства действительно выглядит целесообразно. Но так уж устроен человек, что если имеется возможность выполнить ремонт самостоятельно, он, скорее всего, пойдёт именно на этот шаг. В случае с гидрокорректором фар такая возможность действительно существует, несмотря на уверения в обратном.
Правда, многие операции своими руками действительно выполнить малореально – например, продуть систему при попадании воздуха или поменять рабочую жидкость. Кстати, многие водители на вопрос, что залито в гидрокорректор фар, отвечают, что это тормозная жидкость. Это, кончено, не так – здесь используется тосол или состав, аналогичный ему. В рабочем состоянии магистраль устройства всегда находится под достаточно высоким давлением. Если покрутить рычажок вниз – давление уменьшается, и шток заставляет лампочку фары повернуться вниз. Постоянное высокое давление не слишком благоприятно отображается на ресурсе корректора, особенно если при его сборке были использованы некачественные материалы и комплектующие.
В частности, это касается резиновых уплотнений – зимой, когда температура опускается намного ниже нуля, они могут начать разрушаться, что приводит к разгерметизации системы и утечке жидкости. В результате происходит подклинивание поршней, причём на левой или правой фарах это может происходить не одновременно. Как итог – изменять угол становится невозможно, а головная оптика при этом может светить в разных направлениях, одна фара выше, другая – ниже. На всех автомобилях ВАЗ, оснащаемых гидравлическими корректорами, эти устройства собирают по практически идентичной схеме, хотя, безусловно, мелкие конструктивные отличия имеются, связанные с геометрией самого автомобиля, его компоновкой – от этого зависят габариты гидрокорректора, а также особенности компоновки трубопроводов и самих цилиндров. Представляем вашему вниманию таблицу совместимости ГК для конкретных моделей/семейств АвтоВАЗ:
| Артикул гидрокорректора | С какими моделями совместим |
| 2105-3718010 | 2105—2107 («классика») |
| 2108-3718010 | 2108—21099 (семейство Samara) |
| 2110-3718010 | 2110—2112 (семейство 110) |
| 2114-3718010 | 2113—2115 (Samara 2) |
| 21213-3718010 | 21213 «Нива» |
Зачем нужен корректор
Корректор фар — устройство, благодаря которому можно регулировать направления пучка света оптики. Найти его можно на бортовой панели автомобиля. Это устройство выглядит как регулировочное колесико, которое имеет возможность принимать несколько положений. Обычно таких положений четыре: от 0 до 3. Благодаря этому колесику можно изменить направление света, исходящего от фар. Положение регулятора на цифре 3 позволяет опустить оптику, на цифре 0 — поднять ее.
На современных автомобилях такой корректор может отсутствовать, так как они оснащены автокорректором. Это устройство определяет, насколько загружена машина, и автоматически регулирует направление света фар. Однако не всегда эта система работает корректно.
Принцип работы корректора фар
Назначение механизма — регулировка степени границы освещения при ближнем свете. При включенном дальнем режиме эту опцию использовать не обязательно, ведь прибор не способен точно обозначить линию света и тени. Фары должны создавать качественное освещение дороги, при этом не ослепляя водителей на «встречке».
Линия тени находится в зависимости от того, как расположен светоотражатель. Наклон необходимо регулировать, ведь он зависит от того, насколько загружен автомобиль и на какие его участки приходится наибольшее давление груза. Фары незагруженной машины излучают световой поток, который освещает участок дороги перед автомобилем. Если в результате загрузки угол наклона корректируется, меняется и направление светового потока. Использование корректировщика позволяет сохранить направление световых лучей после изменения угла наклона кузова автомобиля.
Все корректоры работают примерно по одному принципу. Различаются они только по типу настройки, которая может быть ручной или автоматической. Прибор первого типа оснащают регулятором, который находится в салоне машины. Водитель вращает его вручную, таким образом регулируя степень наклона отражателя. Во втором случае подстройка системы под угол наклона авто происходит автоматически.
Автоматическая коррекция фар
Достаточно надежный ручной корректор фар всё же уступает автоматическому, обеспечивающему лучшие характеристики и более удобному в эксплуатации. Кроме того, ввиду излучения ксеноновыми фарами света высокой интенсивности, для них применение именно автоматической корректировки является обязательным. С помощью автоматического корректора световой луч поддерживается в соответствии с условиями движения (неровности дороги, разгон, поворот, подъем, торможение) и нагрузкой на одном уровне.Автоматический корректор используется также и с галогенными фарами. Его конструкция проще варианта с ксеноновыми фарами и позволяет автоматически регулировать светотеневую границу зависимо от положения кузова.
На фото датчик дорожного просвета
Правильная регулировка фар (по правилам и по нашему…)
Правильная регулировка фар имеет большое значение
Регулировка фар предназначена для правильного рассеивания света фар. Чтобы свет не слепил водителей встречного транспорта и правильно освещал дорогу.
Обычно регулировка фар в процессе эксплуатации подвергается изменению незначительно. Однако при большой загрузке автомобиля фары необходимо регулировать, иначе при дальнем свете они будут «освещать деревья», а при ближнем—ослеплять встречных водителей.
Для самостоятельной регулировки фар :Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Вам потребуется крестообразная или шестигранная отвертка.
1. Предварительно проверьте и при необходимости доведите до нормы давления воздуха в шинах.
2. Установите автомобиль перпендикулярно стене (например, в гараже) на расстоянии 3м. Разметьте на стене экран, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по лини 0 на экране. Покачайте автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране. (высота центра левой и правой фар может отличатся)
4. Установите регулятор электрокорректора света фар на панели приборов в положение «0».
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Откройте капот и, вращая регулировочные винты, отрегулируйте положение на экране светового пятна для каждой фары по отдельности, по горизонтали и вертикали, если расположение световыхх пятен не соответствует рисунку.
8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки E1 и E2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиле установлены противотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.
В зависимости от высоты h, вертикальный наклон светотеневой границы фары должен оставаться в следующих пределах:h 1,0 от 1,5% до 3,5%* 1,0% — угол наклона в один процент. (Обычно указывается на самой фаре или рядом на кузове)Он значит, что светотеневая граница при удалении от автомобиля на 1 метр должна опускаться на 1 см.Например, если высота центра фар автомобиля 0,8 м, то при угле наклона в 1,0% светотеневая граница на расстоянии 80 метров будет «касаться» дороги. При той же высоте (0,8 м) и угле наклона в 1,5% светотеневая граница будет «касаться» дороги на расстоянии 53 метра.
А ТЕПЕРЬ ПО НАШЕМУ:Ставим машину на ровную дорогу, кладём большую палку (или еще что) на расстоянии 20-25 метров от машины спереди на дорогу, ставим одного человека закрывать спиной одну фару (или вынимаем один из предохранителей, чтоб одна только фара светила), включаем ближний свет, подводим винтом границу освещенности открытой фары к этой палке. Аналогично с другой стороной
Регулирование по направлению вообще не особо важно, хотя нужно добиться чтобы фары светили ровно вперед при включении дальнего света (при включении ближнего получается немного вправо).И всего делов.Да, забыл, делать это нужно в «темное время суток» (но не в «условиях недостаточной видимости» Проверено — такой способ на 100% дает верные результаты при проверке на стенде. Даже удивляются, где это так точно все настроили…
И напоследок для Р12 : фары корректором на Р12 регулируются только по высоте, влево-вправо не регулируются.
Неисправности и почему он ломается

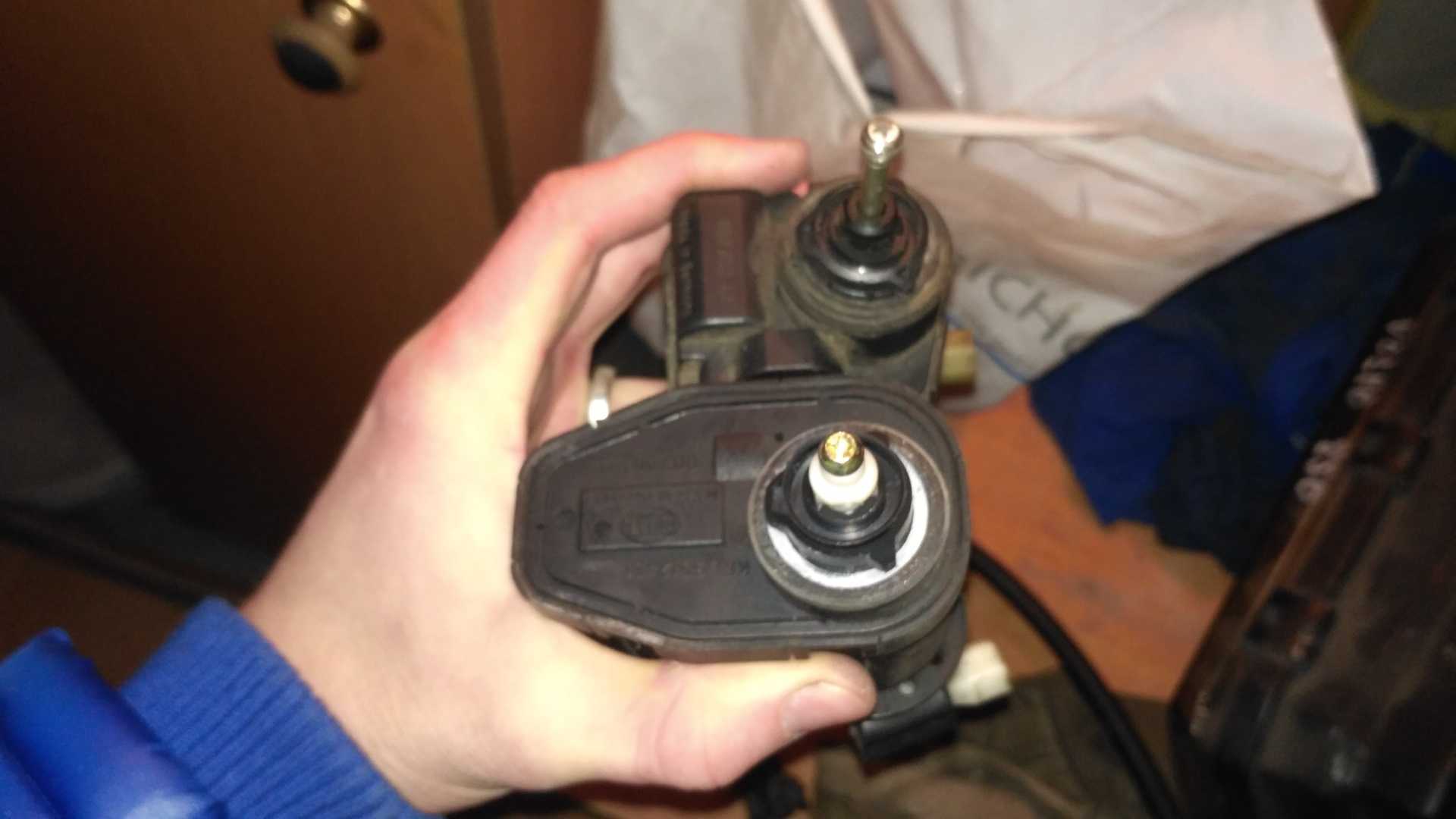

Основная проблема в системе гидравлической регулировки положения отражателя – разгерметизация. Так как в ней в качестве рабочей среды используется жидкость, то ее протечки приводят к тому, что давление не передается от главного цилиндра в салоне авто к рабочим на фарах. Сколько не крутит регулятор, положение светового пучка не изменится.
Второй причиной – закисание поршней цилиндров гидрокорректора в определенных положениях. Например, если поршень «завис» в максимально вытянутом положении, то свет будет светить вверх, в утопленном – вниз. При вращении рукоятки регулятора будет ощущаться большое напряжение и при ее отпускании он вернется в исходное положении, не будет фиксироваться так, как необходимо.
Это происходит, потому что давление меняется при вращении регулятора, а поршни не могут двигаться. При отпускании рукояти, система пытается вернуться в начальное состояние, выровнять давление, рукоятка возвращается в то положении, с которого вы начинали ее крутить.
Перечисленные виды поломок склонны только для гидравлического привода корректора. Пусть производитель заявляет, что он неремонтопригодный, но это не так. Существуют примеры самостоятельного ремонта гидрокорректора, о которых поговорим в следующих статьях. Чтобы не заморачиваться его восстановлением или заменой на новый, рекомендуется устанавливать альтернативные виды корректоров фар.
Видео про устройство и основные поломки гидрокорректора фар ВАЗ:
Описание работы
Принцип работы автоматического корректора прост. Главный блок получает сигнал от датчиков, расположенных на передних и задних рычагах. Полученные показания обрабатываются и передаются на моторчик корректора фар, который поднимает или опускает луч.
Опция проходит постоянное тестирование при включении зажигания и во время движения автомобиля. Привод корректора начинает движение только после 5-12 секунд после изменения уклона кузова. Это защищает от постоянной подстройки и перегрева привода.
Как самостоятельно отремонтировать замки дверей на Daewoo Nexia
Регулировочный редуктор расположен непосредственно в блок-фаре и полностью защищен от воздействия воды, пыли и грязи. В зимнее время фара разогревается от ламп, и смазка в приводе не густеет.
Опция включает следующие компоненты:
- блоки управления;
- шарнирные тяги;
- шаговый двигатель рефлектора;
- систему тестирования.
Чтобы визуально увидеть, как работает корректор фар, нужно загрузить багажник или встать на пригорок и наблюдать за светотеневой полосой. Через несколько секунд после изменения наклона кузова фары примут верное положение и исключат засветку в зоне ослепления встречного транспорта.
Виды корректоров
Автовладельцы часто задаются вопросом, что такое корректор фар и можно ли его установить самостоятельно. В зависимости от устройства различают несколько видов систем:
- электромеханическая;
- гидромеханическая;
- механическая;
- автоматическая.
Автоматическая технология — самая дорогостоящая и эффективная. Такая система считывает данные положения кузова и самостоятельно подстраивает световой луч. Остальные типы управляются вручную с помощью шайбы или колесика, расположенного в салоне.
Электромеханический

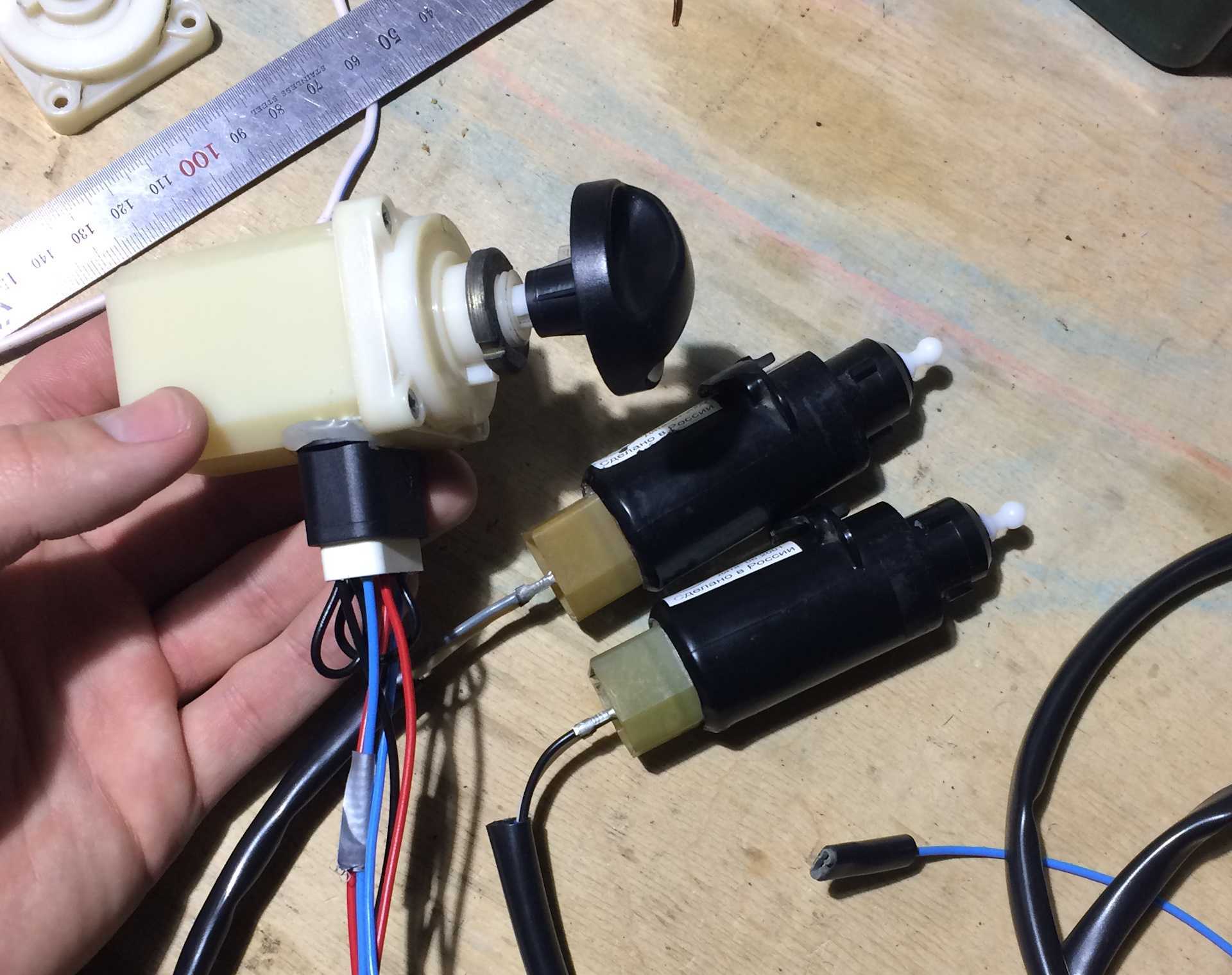

Электрокорректор фар позволяет настраивать угол света из салона. Водитель самостоятельно выбирает положение шайбы в зависимости от загруженности авто.
Система не имеет дополнительных датчиков на рычагах автомобиля, поэтому в случае неправильного выбора угла возможна неверная корректировка света. В таком случае лампы ближнего света будут ослеплять другой автомобиль при движении в темноте.

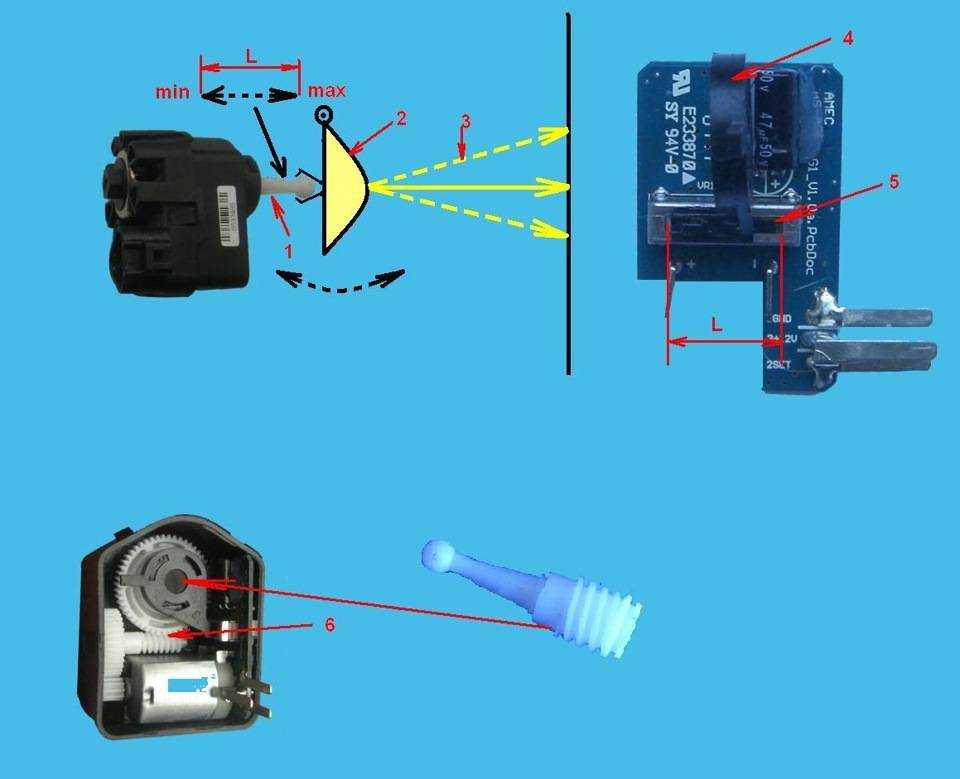

В электрическом корректоре моторчики меняют положение штока в зависимости от выбранной индикации клавиши в салоне.
Составляющие:
- электрический элемент управления;
- регулятор угла наклона;
- моторчики.
Гидромеханический
Гидрокорректор фар в настоящее время встречается редко. В салоне устанавливается ручка, которая напрямую соединена с магистралями, наполненными жидкостью. При повороте рычага появляется давление, которое передается на гидропоршни. Далее передается усилие на шток, и части корпуса рефлектора приводятся в движение.
Системой полностью управляет водитель из салона. В зимнее время жидкость подмерзает и становится заметно гуще. Чтобы управлять штоком, воздействующим на угол света, требуется приложить больше усилий.
Магистрали постоянно находятся под давлением и со временем выходят из строя. Каналы начинают подтекать, и система не набирает нужной тяги при повороте ручки.
Быстро снимаем обшивку на дверях Renault Duster
При выборе неверного угла возможна засветка и ослепление других участников движения.
Механический
Механический корректор с тросами, которые приводят в движение шток для регулировки угла рефлектора в фаре, устанавливался только на старые автомобили. Система оказалась ненадежной и часто выходила из строя после попадания воды в рубашку троса. Такой эффект приводит к закисанию устройства.
Ручным механическим корректором нужно пользоваться минимум 2-3 раза в месяц и периодически смазывать систему маслом. В зимнее время система часто закисала и не позволяла настроить угол луча фар. Вернуть работоспособность помогала полная смазка тросов.
Корректор состоит из комплектующих:
- силовые тросики;
- ручка управления;
- редуктор со штоком.
В настоящее время такой вид корректора, требующий постоянного внимания, не используется из-за дорогостоящего обслуживания системы.
Автоматический
Автокорректор фар наиболее точен в подборе угла света. Опция устанавливается только в автомобили с ксеноновыми лампами и обеспечивает наилучшую видимость в темное время суток.
В салоне не устанавливается дополнительных клавиш для регулировки, система все делает самостоятельно в автоматическом режиме.
Срок службы опции — 10-15 лет в зависимости от условий эксплуатации. Ремонта может потребовать только датчик корректора фар, который установлен на рычаге автомобиля и передает сигнал в блок.
Также к узлам, требующим особого внимания, относится тяга положения шасси. Деталей для контроля загрузки устанавливается от 1 до 3 в зависимости от сложности шасси. Со временем подвижные шарики закисают и выламываются под нагрузкой. Для предотвращения поломок требуется смазывать шаровые соединения медной смазкой каждые 40-50 тысяч километров пробега. Это не регламентируется в литературе по эксплуатации автомобиля, но поможет сохранить компоненты корректора и избежать неприятных инцидентов.
Гидрокорректор фар: как он устроен и как им пользоваться
Корректор положения фар – незаметное и редко используемое устройство. Но иногда без его работы невозможно передвижение в тёмное время суток по дорогам с оживлённым движением.
Типичная ситуация, при которой требуется использование этого приспособления: сочетание сильно загруженного багажника с поездкой в тёмное время суток.
При перегрузке багажника задняя часть автомобиля опускается, а носовая «задирается». При этом «ближний свет» с определённого расстояния от машины сам собой становится «дальним».
Водитель поначалу недоумевает, почему все встречные водители начинают «моргать» и требовать переключить свет. Если водитель догадывается, что случилось, то приходится в темноте перегружать мешки с картошкой в салон и на переднее сиденье. Если же сиденья заняты пассажирами, то приходится или выключать «ближний» свет и ехать на габаритах, или создавать аварийную ситуацию на дороге.
Но есть третий выход: использовать корректор и отрегулировать наклон пучка света, опустив его вниз.
Может быть и обратная ситуация: если гидрокорректор отрегулирован под максимальную загрузку, а машина идёт порожняя, то, наоборот, необходимо приподнять пучок света вверх. В этом случае водитель уже не слепит других, а освещает себе дорогу «перед носом», что тоже чревато. На рисунке 1 показаны эти ситуации. Жёлтым цветом изображено нормальное положение светового пучка.
Как использовать корректор?
Корректор имеет ручку А на приборной панели ВАЗ 2107 справа от рулевого колеса, рядом с ручкой В регулировки яркости освещения приборной панели. Если вращать ручку В против часовой стрелки, яркость освещения падает.
Как говорится, ручка управления прибором имеет «интуитивно понятный интерфейс». Для изменения направления светопотока нужно при загруженном багажнике и включённом ближнем свете фар совместить метку, изображённую на регуляторе с одной из меток, нанесённых на корпус блока таким образом, чтобы пучок света не слепил встречных водителей.
Гидрокорректор ВАЗ 2107 имеет четыре варианта переключения (в порядке от большой точки к меньшей):
I — минимальная загрузка, передняя часть автомобиля несколько опущена: один водитель, или есть пассажир спереди;
II — водитель и четыре пассажира, кузов равномерно проседает вниз;
III — то же, что и II, дополнительно в багажнике груз до 75 кг:
IV — водитель и максимальная загрузка багажника: сильнее всего «задран нос».
Для того, чтобы увидеть, как изменяется угол наклона светового пучка при работе корректора, лучше поставить автомашину перпендикулярно к стене. Напомним стандартные требования к расположению ближнего света.
Как устроен гидрокорректор фар?
Ниже показан гидрокорректор фар без ручки управления ВАЗ 2107.
Корректор конструктивно включает в себя:
Для моделей ВАЗ 2107 применяется гидрокорректор модели «2105-3718010».
Как работает корректор фар
Система цилиндров изготовлена герметично, при этом:
Так как система почти всё время, кроме случаев большой загрузки багажника находится под давлением, то зачастую возникает течь уплотнителей. Причиной может быть хрупкость отечественной резины у ВАЗ 2107 при зимних перепадах температур. Вследствие утечки рабочей жидкости поршень в рабочем цилиндре заклинивается в одном положении.
Исправный гидрокорректор должен обеспечивать свободный ход поршня должен быть не менее 7 мм.
В связи с особенностями изготовления (герметичностью), гидрокорректор угла наклона фар на «классике» вообще, и на ВАЗ 2107 в частности, неразборный, и не подлежит ремонту. Стоимость его невысока, поэтому целесообразно при выходе из строя заменить комплект целиком.
Напомним, что перед тем, как извлечь старые цилиндры из корпусов фар – главное не забыть поджать фиксаторы на рабочих цилиндрах, и повернуть их против часовой стрелки
В заключение напомним, что мелочей на дороге не бывает, и тема корректора – яркий тому пример
Водители, которые не следят за состоянием этого небольшого, но важного устройства, иногда аргументируют это тем, что они не передвигаются с полным багажником, да ещё по ночам. Но по правилам дорожного движения, вне населённых пунктов нужно передвигаться с включённым ближним светом даже в светлое время суток
И тогда неправильно отрегулированный корректор может слепить участников дорожного движения даже днём и стать причиной ДТП.
Установка автоматической системы
Самостоятельная установка корректора фар убережет семейный бюджет. Для работ потребуется:
- сверло большого диаметра или дремель;
- герметик;
- стандартный набор инструментов;
- отвертки;
- изолента;
- пластиковые хомуты.
Компания Hella предлагает готовый набор со всеми необходимыми компонентами для самостоятельного монтажа корректора.
Установка потребует:
- демонтаж оптики;
- прокладку кабеля;
- установку блока и контрольной тяги на рычаг.
Меняют старый моторчик рефлектора. Чтобы установить универсальный корректор, нужно:
- снять оптику и извлечь двигатели со штоком;
- рассверлить отверстия и залить герметиком новые направляющие;
- закрепить шаговые двигатели;
- провести проводку к заднему датчику и установить его на рычаге;
- подключить проводку к питанию по схеме, поставляемой в комплекте;
- закрепить провода стяжками.
Угол регулировки настраивается автоматически с помощью данных, полученных от положения задней подвески.
</index>
Комментарии: 0 | Раздел: Авторемонт02 ноября 2014 / 13:19
https://youtube.com/watch?v=id4yEyaupws
В зависимости от принципа работы корректоры могут быть:
Регулировка гидрокорректора фар автомобиля
Вряд ли найдется водитель, которому бы не приходилось ездить в тёмное время суток. Для многих из них такой режим считается обыденным, особенно в холодное время года, когда темнеет достаточно быстро. Безопасность движения в сумерках и ночью во многом зависит от функционирования головного света. Но даже если фары исправны и светят хорошо, это не означает беспроблемную езду. Дело в том, что изначально настройка света фар выполняется из расчёта, что в автомобиле присутствует только водитель, а его вес — порядка 75 кг. В этом случае дальность и направление светового луча будут оптимальными. Реальные условия зачастую весьма далеки от расчётных. Так, если багажник автомобиля заполнен под завязку, задней его части будет обеспечено заметное проседание. В этом случае дальний свет фар будет направлен в небо, а ближний будет функционировать, как дальний, ослепляя встречных водителей.
В большинстве случаев отрегулировать продольный крен автомобиля не представляется возможным, поскольку для этого нужно значительную долю массы перенести в переднюю часть автомобиля, то есть в район кресла пассажира рядом с водителём. Но для предотвращения возникновения подобных ситуаций в машине обычно имеется регулятор фар, с помощью которого можно, не выходя из авто, корректировать наклон светового потока. Конструкция таких устройств бывает разной. Худший вариант — когда изменять наклон световых приборов приходится вручную с помощью отвертки. В современных автомобилях это производится с помощью специального колёсика, которое можно крутить вверх или вниз, корректируя таким образом направление луча света. На некоторых моделях семейства ВАЗ устанавливается гидрокорректор фар. Многие автовладельцы, никогда не сталкивающиеся с необходимостью ремонта этого устройства, даже не знают, где оно расположено. Между тем оно также может выйти из строя, нуждаясь в диагностике и проведении определённых корректировочных мероприятий.
Виды корректоров фар
Корректоры фар разделяют по принципу действия на два вида:
Ручная корректировка света производится самим водителем из салона с помощью различных приводов. По типу действия приводы делятся на:
Механический
Механическая регулировка светового пучка производится не из салона, а непосредственно на фаре. Это примитивный механизм, в основе которого лежит регулировочный винт. Используется, как правило, в старых моделях автомобилей. Уровень светового пучка регулируется поворачиванием винта в ту или иную сторону.
Пневматический
Пневматическая регулировка не получила большого распространения ввиду сложности механизма. Регулировать можно автоматически или вручную. В случае ручной пневматической регулировки водитель должен выставить n-позиционный переключатель на панели. Данный тип используется вместе с галогенным освещением.
В автоматическом режиме используются датчики положения кузова, механизмы и блок управления системой. Рефлектор регулирует давление воздуха в магистралях, которые соединены с осветительной системой.
Гидравлический
Принцип работы схож с механическим, только в этом случае положение регулируется с помощью специальной жидкости в герметичных магистралях. Водитель регулирует положение освещения, поворачивая колесико с делениями в салоне. При этом совершается механическая работа. Система соединена с главным гидроцилиндром. Поворот колесика повышает давление. Цилиндры двигаются, а механизм поворачивает шток и отражатели в фарах. Герметичность системы позволяет регулировать положение света в обе стороны.
Система считается не очень надежной, так как со временем теряется герметичность в местах соединения манжет и трубок. Жидкость вытекает, пропуская воздух в систему.
Электромеханический
Электромеханический привод является самым распространенным и популярным вариантом корректировки ближнего света во многих автомобилях. Регулируется путем вращения водителем колесика с делениями в салоне автомобиля на приборной панели. Обычно есть 4 положения.
Исполнительным механизмом выступает мотор-редуктор. Он состоит из электродвигателя, электронной платы и червячного редуктора. Электронная плата обрабатывает команду, а электродвигатель вращает вал и шток. Шток меняет положение отражателя.
Как правильно отрегулировать ГФ
В силу разных причин при продолжительной эксплуатации настройки устройства «уходят» от первоначальных заводских установок, что требует осуществления ручной регулировки гидрокорректора фар при проведении плановых ТО. То есть прибор исправен, по выставить положение головной оптики в правильном направлении только с помощью переключателя уже не удаётся. Обычно это происходит из-за отсутствия хорошего зацепления штока и рычага (речь идёт о головном цилиндре). Возникает такая ситуация из-за несовершенства конструкции гидравлического корректора. Её легко исправить – достаточно возвратить рычаг на посадочное место. Другое дело, что это вряд ли предотвратит возможность повторного возникновения поломки, поэтому стоит задуматься о том, как укрепить соединение не в ущерб его подвижности. Частично проблема решается отвинчиванием регулировочного винта, поскольку именно он часто становится причиной выскакивания рычага, если закручен полностью. Но здесь нужно учесть тот факт, что винт выставляется таким образом, чтобы фары опускались/поднимались, обеспечивая правильный угол освещения, выставляемый на стенде.
Виды
Корректоры разных видов устроены примерно одинаково. Они включают в себя:
- датчик просвета дороги;
- устройство управления;
- механическую часть — моторчик и редуктор.
Устройство ручного типа

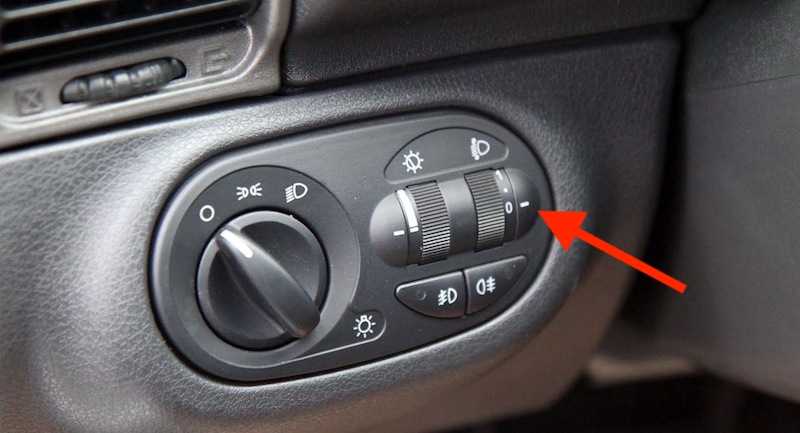

Корректор этого типа знаком многим водителям. Такие, как правило, ставят на бюджетные автомобили. Активируется прибор вручную поворотом специального переключателя, сделанного в виде небольшого колесика. Положение фар на нем обозначается с помощью разметки (графика или цифры). Водитель производит корректировку, когда это нужно, в зависимости от изменения центра тяжести машины и, соответственно, угла его наклона. Он просто поворачивает колесико, и световой луч меняет направление.
После поворота колесика на червячный редуктор поступает команда. Редуктор преобразовывает движение моторчика в поступательное движение кинематического элемента, который и изменяет угол наклона светового элемента. Конструкция довольно простая — сверху фара крепится на шарнирах. Снизу ее касается шток, который, двигаясь вперед или назад, меняет угол наклона по вертикали.
Это очень простое электромеханическое устройство, в чем и заключается его основной плюс. Но у него есть один значительный недостаток — водители часто просто забывают его использовать.
Автоматическое устройство
Здесь водителю ничего не нужно делать, регулирование происходит в автоматическом режиме, по показаниям датчиков. Устройства ставят на машины с галогеновыми светоизлучающими устройствами или ксеноновыми. Ксенон светит ярко, поэтому наличие корректировщика на нем — обязательное условие. С ксеноном без корректора ездить просто небезопасно.
Для измерения величины просвета применяют 2-3 бесконтактных датчика Холла. Прибор включает в себя ротор, в который встроены магниты, и статор. Датчик прикреплен ко дну кузова и посредством тяги совмещается с подвеской. Подвеска «ходит», и сведения об этом поступают на ротор. Ротор поворачивается, магнитный поток изменяется. Эти изменения улавливает датчик. Подключается блок управления, который пересчитывает их в нужный угол поворота световых элементов. Сигнал поступает на исполнительный механизм. Блок управления передает не только степень наклона машины, но и скоростной режим.
