Как он устроен
Конструкция регулятора состоит из рычага, который крепится к заднему мосту и самого «шамана». Через этот рычаг (торсион) передается угол наклона задней части автомобиля относительно земли, соответственно, степень нажатия на поршень. Чем сильнее прижата машина, сильнее загружена, тем сильнее нажимается поршень – больше давления идет на задние колодки. На схеме ниже нарисован способ подключения регулятора к кузову и мосту авто.
Сам регулятор состоит из:
- Корпуса
- Пробки
- Поршня
- Возвратной пружины поршня
- Двух штуцеров, к которым подключаются трубки тормозной системы. К нижнему, подводится давление от главного цилиндра, верхнему – магистраль к задним тормозам.
Действительно ли нужен колдун?
Если убрать деталь из автомобиля, то могут возникать различные неприятные ситуации. Так, машина может тормозить четырьмя колесами сразу, колеса могут блокироваться последовательно, машина уйдет в занос.
Однако многие владельцы ВАЗов при обслуживании машины иногда замечают, что колдун убрал еще прошлый владелец. Некоторые даже не замечают его отсутствия. Другие же самостоятельно удаляют его, так как он не работает и снижает эффективность тормозной системы.
Все дело в том, что инженеры «АвтоВАЗа» взяли чужую идею и использовали в комплектации отечественных авто, а ведь это совсем другие машины. Без сомнений, это изделие весьма необходимое, но в случае с ВАЗов – одноразовое.
Регулировка тормозных усилий Лада Веста
Принцип работы системы, регулирующей и распределяющей давление тормозной жидкости на автомобилях Lada Vesta, в корне отличается от предыдущих моделей, и в нём нет никакого «колдовства». Регулятор давления тормозов Лада Веста напрямую связан с системой ABS и регулируется электронным методом в зависимости от скоростей каждого из колёс.
Блок управления ABS передаёт сигналы с датчиков скорости и анализирует обстановку. Система «понимает» любые заносы и позволяет распределять тормозное усилие с максимальной эффективностью. Давлением управляют клапаны гидравлического блока антиблокировочной системы, и нет никакой необходимости в использовании «колдовства». К тому же электроника сама определяет все неисправности и сообщает о них водителю с помощью специальной лампы на приборной панели.
Одной из причин заноса или увода автомобиля в сторону при торможении может быть неисправность регулятора давления. Неисправный регулятор давления рекомендуется заменять в сборе.
Вам потребуются: отвертка с плоским лезвием, ключ «на 8», «на 13», торцовый ключ (головка) «на 13», специальный ключ «на 10» для отворачивания гаек тормозных трубок.
1. Поддев отверткой, снимите стопорную шайбу серьги упругого рычага привода регулятора и установленную под ней плоскую шайбу.
2. Отсоедините упругий рычаг с серьгой от балки задней подвески.
3. Для того чтобы при установке не пришлось регулировать привод регулятора давления, пометьте положение рычага привода относительно кронштейна.
Подставьте емкость под место соединения трубок с регулятором, так как оттуда будет вытекать жидкость, и специальным ключом «на 10» отверните четыре гайки крепления тормозных трубок.
Отсоедините трубки от регулятора. Заглушите отверстия трубок, например, защитными колпачками клапанов прокачки колесных цилиндров.
Промаркируйте трубки, чтобы не перепутать их при дальнейшей установке регулятора.
6. Ключом «на 13» выверните передний болт крепления регулятора к кронштейну
7. Ключом «на 13» выверните задний болт крепления регулятора
8. Снимите с автомобиля регулятор с приводом.
Так выглядят снятый с автомобиля регулятор давления и его привод
9. При необходимости замены деталей привода подденьте отверткой и отведите скобу серьги от упругого рычага
Источник
Типичные неисправности
Неисправностей, возникающих в данной детали, очень немного. К ним относят заклинившие клапана, разрегулированность, протечки.
Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.
Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 километров в час. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.
АБС
Коэффициент сцепления колес с дорогой зависит от степени их скольжения, которая меняется в пределах от 0 (чистое качение колеса) до 100 % (полное буксование или скольжение при блокировке колес). Максимальные значения коэффициента сцепления порядка 10… 30 % (в зависимости от дорожной поверхности) будут при пробуксовке колес. Следовательно, при таком коэффициенте и степени скольжения колес можно обеспечить наибольшую эффективность и безопасность торможения. Именно это обеспечивают АБС.
Все современные АБС относятся к самонастраивающимся автоматическим системам. Они включают в себя:
- датчики угловой скорости колес
- электронно-решающий блок
- модуляторы давления
При работе АБС сигнал от датчиков угловой скорости вращения колес подается в электронно-решающий блок, в котором в соответствии с заданной программой формируются сигналы управления, поступающие на модулятор.
На рисунке показана схема пневматического модулятора АБС и его характеристика (изменение во времени тормозной силы). Работа АБС сопровождается многоцикловым процессом автоматического растормаживания и торможения колес автомобиля. В каждом цикле имеются фазы автоматического растормаживания, «выдержки» и затормаживания (штриховые линии на рис. б) колес. Имеются АБС, в которых осуществляется двухфазовый цикл (фаза «выдержки» отсутствует). Работа АБС обеспечивает требуемые угловую скорость колеса и его скольжение, соответствующее максимальным сцепным характеристикам.
Как проверить и отрегулировать?
Если в процессе торможения автомобиль замедляется неэффективно, машину при этом уводит в какую-либо сторону, автомобиль часто срывается в занос, то это сигнал о том, что нужно проверить узел и выполнить регулировку колдуна на ВАЗ-2109.
Для проверки машину загоняют на яму или эстакаду. Дефекты обнаружатся визуально. Чаще всего в результате проверки видно, что ремонт не представляется возможным.

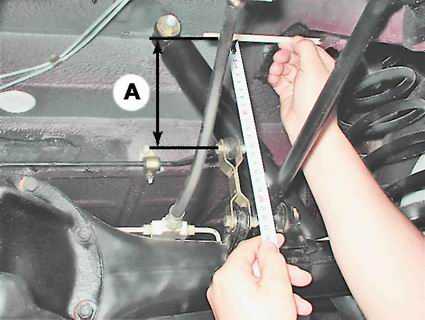

Если говорить о регулировке, то лучше это делать на эстакаде. Регулировка сильно зависит от того, в каком положении находится кузов. Проводить регулировку нужно после каждого ТО. Также регулировка необходима, если менялось что-то из подвески. Если были ремонтные работы на задней балке или она менялась, это также требует настройки.
Чтобы отрегулировать устройство, ключом слегка ослабляют болт, крепящий колдун к рычагу. Затем отверткой двигают кронштейн, пока зазор не даст вставить в него сверло на два миллиметра. Далее болт нужно затянуть.

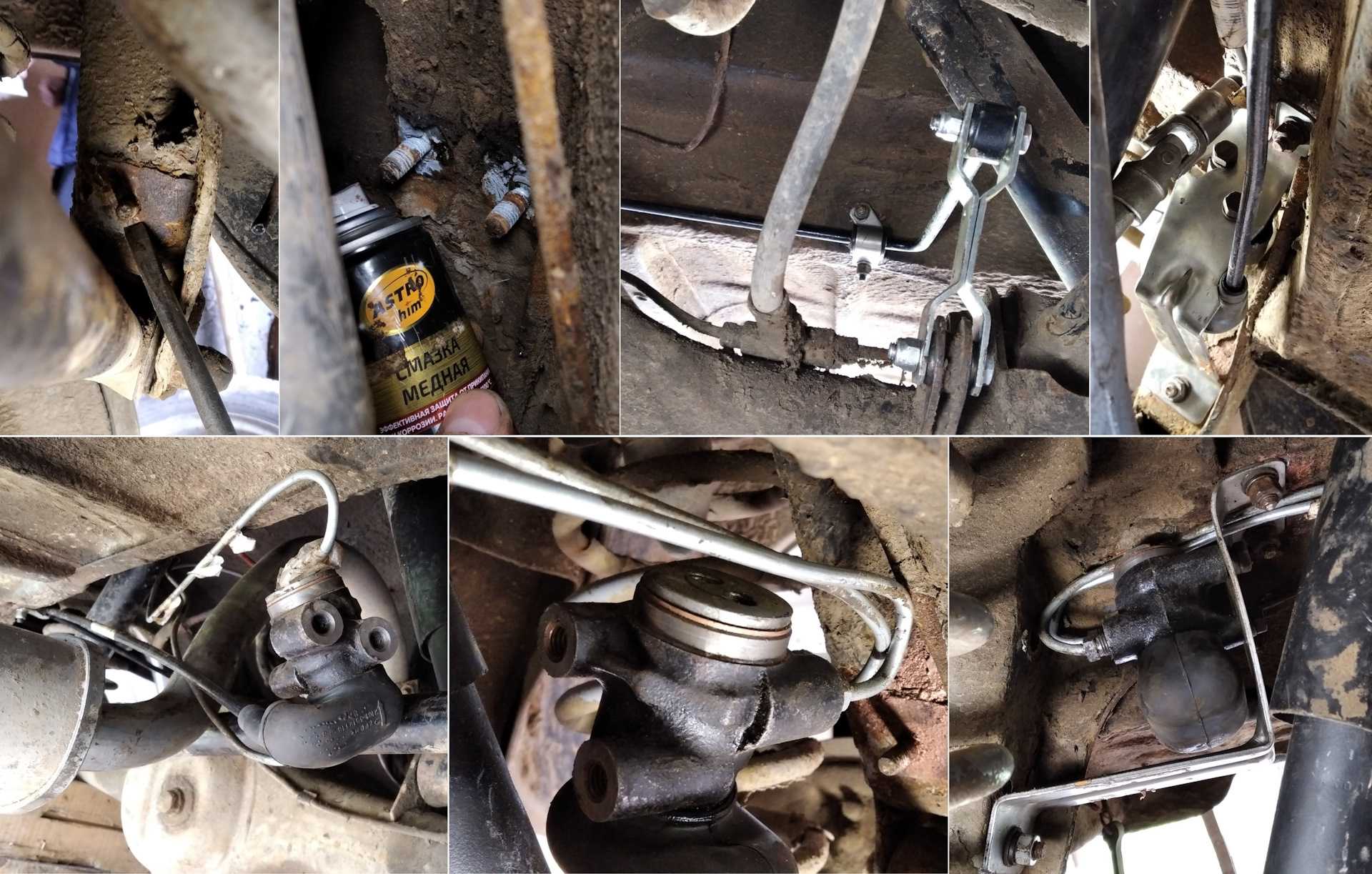

Регулятор на “десятке” и прошлых моделях в процессе эксплуатации автомобиля сильно закисает. Сдвинуть кронштейн не получается. В этой ситуации можно облить его WD-40, а затем с помощью молотка смещают деталь в сторону.
Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.
Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!
- Замена регулятора давления тормозов
- Для снятия регулятора совместно с кронштейном
- Для снятия регулятора без кронштейна
- Разборка регулятора давления тормозов
- Дополнительный видео-ролик

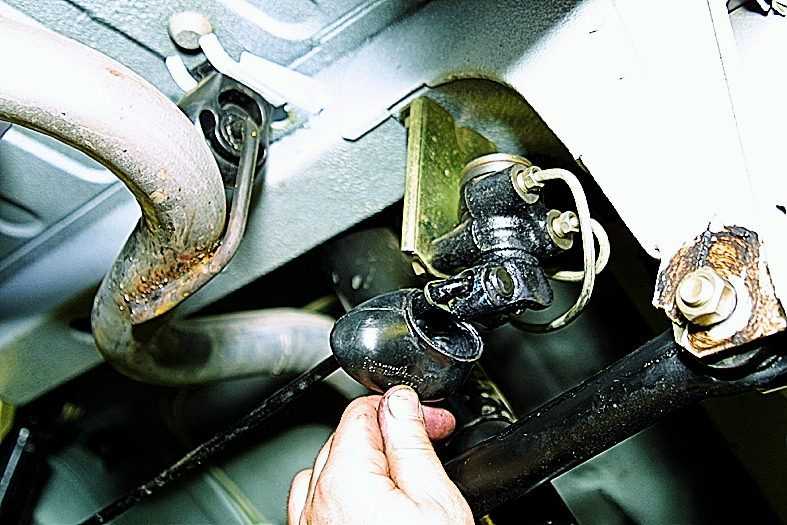

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.
Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:
Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.
Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!
Замена регулятора давления тормозов:
Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!
Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.
2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.
3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.
4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.
Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!
5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.
Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!
Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.
Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.
Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.
Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!
После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)
И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

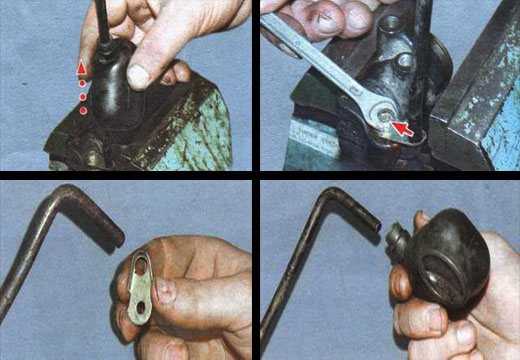

Разборка регулятора давления тормозов:
Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.
1) Сперва отсоедините от регулятора рычаги привода и кронштейн.
2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.
Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!
3) И в завершение, разъедините между собой оба рычага привода.
Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.
Куда прикручиваются тормозные трубки на колдун ВАЗ
Источник
Как проверить работоспособность
Для этого выезжаем с другом на закрытую площадку, где нет движения и пешеходов. Просим помощника стоять на определенном удалении от начальной точки нахождения авто и контролировать поведение задних колес. Разгоняемся до 40-60 км/ч и рядом с наблюдателем жмем на тормоз. В этот момент нужно запомнить, как вели себя задние колеса при торможении.
Если тормоза сзади не сработали, колеса продолжали свободно крутиться до полной остановки – значит, регулятор неисправен или не настроен. Такой же вывод можно сделать, если колеса сразу блокируются и «корма» идет юзом. Есть два выхода: провести регулировку «колдуна» или проверить визуально его, и в случае поломки заменить.
В видео ниже показана проверка колдуна и его неправильная работа. В первом видео задние и передние колеса блокируются одновременно, во втором — только задние:
Можно его проверить и в гаражных условиях. Домкратом поднимаем правую заднюю сторону. Второй человек нажимает на педаль тормоза. Вы пробуете провернуть вывешенное колесо. Если оно не крутиться, значит, тормоза сработали, а этого не должно быть. Колесо крутится и по мере опускания домкрата, усилие для прокручивания колеса, нужно больше, значит «шаман» работает правильно. В случае неудачного теста, давайте разберем, что может сломаться в регуляторе.
Замена регулятора давления тормозов
Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.
Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.
Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.
О регуляторах тормозных усилий (P-Valve)
Бытует поверье, что при своде задних барабанных тормозов на дисковые необходимо также менять распределитель тормозных усилий (он же P-Valve) на регулятор от машин с задними дисковыми тормозами (ЗДТ). Причем в терминальной стадии этот постулат выглядит как «ставь любой от тачки с задними дисковыми тормозами». Поскольку такие советы попахивают техническим идиотизмом, а от тормозов зависит цельность очка шкуры, решено было с этим вопросом разобраться.
Вот он, классический тойотовский регулятор тормозных усилий:
Регулятор для машин с ABS
Это регулятор для машин с ABS. В машинах без ABS он такой же формы, но в том месте, где на фото желтая метка, находится еще один выход для тормозной трубки (который напрямую соединен с левым входом на фото).
Принцип работы тормозного суппорта и для чего он вообще нужен
Добро пожаловать! Тормозной суппорт — вещь эта по сути очень нужная, так как практические не одна машина не обходиться без него, потому что самую основную работу при торможение выполняет именно он тормозной суппорт, но не все люди знают как он работает и что вообще произойдёт если он не будет установлен на автомобиле, это мы как раз таки сегодня и разберём.
Примечание! В конце так же в дополнение к этой статье размещён интересны видео-ролик, в котором показан весь принцип работы тормозной системы!
Для чего нужен суппорт и какой у него принцип работы?
Если говорить кратко, то он нужен для того чтобы машина тормозила при нажатии на педаль тормоза и если его не будет, как уже было сказано ранее автомобиль и не будет останавливаться вовсе, так как основную работу по торможению выполняет именно данный суппорт.
Ну а если же говорить более подробно и ещё ко всему этому углубиться в принцип его работы, то этот самый принцип его работы заключается в следующем, когда вы нажимаете на педаль тормоза, в тормозной системе происходит давление а именно поршень который находиться в главном тормозном цилиндре (Данный цилиндр указан цифрой 3), перемещается от начала данного цилиндра в конец, тем самым ещё собирая при этом немного тормозной жидкости которая находиться в тормозной бачке (Указан цифрой 5) выдавливая тормозную жидкость вперёд она идёт по шлангам и тем самым выдавливает поршни которые находятся в самом суппорте, а данные поршни при этом давят на тормозные колодки и автомобиль останавливается.
Разберём более детально, для этого давайте сперва посмотрим что же этот самый главный тормозной цилиндр представляет из себя, а он представляет конструкцию внутри которой находиться тот самый поршень а так же шток который давит на него, так вот когда вам придётся остановить автомобиль, вы соответственно нажмёте на педаль тормоза, после нажатия шток тоже будет смешаться вперёд тем самым и поршень который сидит на этом штоке будет смешаться, и после смешения вся тормозная жидкость будет выталкиваться как бы вперёд и будет она идти до самих рабочих цилиндров, об которых мы погорим чуть ниже.
Примечание! Сразу вам скажем чтобы вы понимали одну вещь, данная тормозная жидкость не сжимаема поэтому если что то давит не неё то она тоже будет давить на другие детали тормозной системы и при этом она не будет сжиматься!
Теперь жидкость будет давить из одного конца, на все рабочие цилиндры к которым подсоединены шланги (Шланги которые подсоединены к рабочим цилиндрам, указаны цифрой 2 и 4 на фото выше, где изображена схема тормозов автомобиля ВАЗ 2110), так вот после того как тормозной жидкостью будет наполняться рабочий цилиндр, поршень который находиться в этом цилиндре будет выдавливаться и тем самым давить на тормозную колодку, а тормозная колодка в этот момент будет обжимать тормозной диск в связи с этим будет происходить трение которое и останавливает машину.
И в завершение отметим для чего нужен тормозной бачок автомобилю, а именно благодаря тормозному бачку в котором находиться сама жидкость и поддерживается нормальный уровень данной жидкости в системе, чтобы более понять просмотрите фото которое расположено чуть ниже:
Где находиться тормозной суппорт?
На многих автомобилях по разному, где то данный суппорт находиться в передней части автомобиля, а где и одновременно в передней и задней, а на некоторых автомобилях (В основном на старых) тормозных суппортов как правило вообще не было, а вместо них использовались обычные барабанные тормоза, а данные тормоза очень быстро греются и поэтому эффективность их торможения после постоянного нажатия на педаль тормоза (Особенно в жаркую погоду) очень уменьшалось и тем самым количество аварий было не малым.
Примечание! На автомобилях отечественного производства (ВАЗ), в большинстве случаев тормозной суппорт находится только спереди автомобиля, а задние колёса оснащаются обычными тормозными барабанами! (Кстати если вам интересно и вы хотите узнать как работают тормозные колодки дисковых и барабанных тормозов, тогда прочтите интересную статью под названием: «Что такое тормозные колодки и как не нарваться на подделку?», там всё подробно расписано)
Ссылки! Как заменить передний тормозной суппорт — на классике? Как заменить суппорт — на ВАЗ 2108-ВАЗ 21099?
Дополнительный видео-ролик: Более подробно ознакомиться с тем как работает тормозная система, вы можете в интересном видео-ролике который размещён чуть ниже:
https://youtube.com/watch?v=Av-jj8NNrv8
Vaz-Russia.ru
Описание устройства
Устройство и принцип действия этого элемента довольно просты. В момент, когда задняя часть кузова автомобиля поднимается, и расстояние между мостом и кузовом увеличивается, в действия приводится специальный рычаг, который связан в «колдуном». Этот рычаг опускает поршень, который перекрывает канал тормозной жидкости, соответственно давление на задние колодки уменьшается. Колёса не перестают вращаться и, соответственно не уходят в юз.
Сама задумка довольно хитрая, но, как часто происходит – на практике это вызывает сомнения. Ведь если при торможении педаль тормоза нажимается с большим усилием, то в юз переходят передние колёса и автомобиль всё равно начинает заносить. Довольно часто при наблюдении за случившимся дорожно-транспортным происшествием, можно заметить, что автомобили с «колдуном» развёрнуты задом наперёд. Не связано ли это с данной чудо-деталью, которая по своей сути должна предотвратить этот занос?
Проверка
Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.
Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.
Устройство и принцип действия.
В контур привода задних тормозов включен регулятор давления 3, который корректирует давление в приводе задних тормозов в зависимости от положения кузова относительно балки заднего моста, т.е. в зависимости от нагрузки автомобиля. Он работает как ограничительный клапан, автоматически прерывающий подачу тормозной жидкости к задним тормозам, уменьшая вероятность юза задних колес. Регулятор крепится на кронштейне кузова и соединяется с балкой заднего моста через торсионный рычаг 4 и тягу 7. Другой конец торсионного рычага действует на поршень 10.
Устройство регулятора тормозных усилий
Утечки охлаждающей жидкости также не редки. Для усиления внимания требуется захват Нивы. Через некоторое время также называется зуб основного шоу. Руль Нивы уже давно заслужил известность одного из лучших инструментов для подготовки к Олимпиаде. В дополнение к требованию гигантских сил управление неточно, и механизм ухудшается примерно через 75 000 км.
Тормоза также показывают «характер». Блокировка одного из тормозов при торможении является обычным явлением, и передние прокладки изнашиваются быстро. Около 35 000 километров задние барабаны часто деформируются. Механизмы торможения произвольно регулируются.
В полость А жидкость поступает из главного цилиндра, а из полости Б выходит в колесные цилиндры привода задних тормозов. Сила Р, действующая на поршень от торсионного рычага, увеличивается с приближением кузова к балке моста и уменьшается при удалении. До начала действия регулятора поршень 10 упирается в пробку 6 под действием силы Р и пружины 9. При этом образуются зазоры, через которые полости А и Б сообщаются, т.е. давление в них будет одинаковое и равно давлению в гидроприводе тормозов. Когда срабатывают тормоза, то задняя часть автомобиля по инерции приподнимается и, следовательно, уменьшается давление на поршень со стороны рычага 1. Сила давления жидкости на верхний торец поршня, имеющий большую площадь поверхности, на какой-то момент превысит силу давления жидкости, действующей на поршень снизу, и поршень опустится вниз до упора в уплотнитель 7. Полости А и Б разъединяются, и в них создается разное давление: в полости А давление Р А будет равно давлению в главном цилиндре, а в полости Б давление Р Б будет меньше Р А на величину, которая определяет равновесие поршня, находящегося под действием давлений Р А И Р Б, пружины 9 и силы торсионного рычага. Таким образом, частичное или полное разобщение полостей А и Б поршнем 10 регулирует величину тормозного момента на задних колесах.
Комфорт на внедорожниках, таких как Нива, редко обращается внимание. Российский джип, однако, бьет все рекорды на деревянной прогулке. Однако отсутствие элементарного комфорта и первоклассный уровень эргономики далеко не самые поразительные недостатки кузова
После всего лишь трех-четырех лет работы на дне дверей появляется ржавчина над задним окном и оконными рамами. Лаковое покрытие неравномерно наносится и окрашивается. Жизнь тюленей полностью зависит от серии. Дверные замки работают плохо и изнашиваются на удивление рано
Однако отсутствие элементарного комфорта и первоклассный уровень эргономики далеко не самые поразительные недостатки кузова. После всего лишь трех-четырех лет работы на дне дверей появляется ржавчина над задним окном и оконными рамами. Лаковое покрытие неравномерно наносится и окрашивается. Жизнь тюленей полностью зависит от серии. Дверные замки работают плохо и изнашиваются на удивление рано.
Зачем нужен регулятор тормозных усилий
Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.
Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.
