Не работает обогрев заднего стекла: 5 причин и 3 варианта ремонта

Как восстановить обогрев заднего стекла

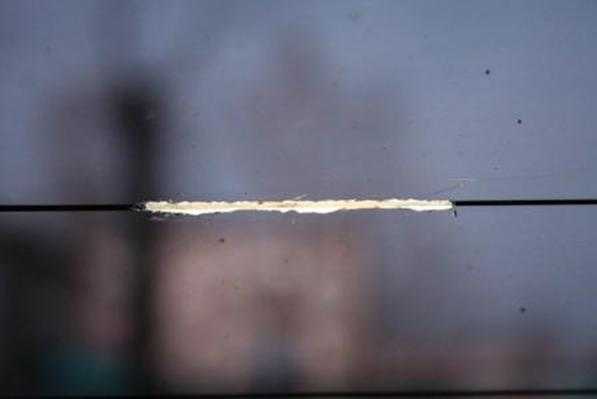

Когда найдено место повреждения нитей нагревателя, стоит задуматься о том, как восстановить обогрев в полном объеме. Конечно, восстановить его можно просто заменой стекла, но это достаточно затратная операция, тогда как существуют несколько способов, позволяющих собственными силами, не слишком напрягаясь, устранить дефект. Перед работой требуется подготовить место, где обнаружен обрыв и будет происходить восстановление нитей обогрева

Для этого токопроводящую дорожку в нужном месте необходимо осторожно очистить от лака и обезжирить спиртом. На подготовленном участке должен быть виден характерный металлический блеск

Восстановление дорожки может быть выполнено следующими способами:

Используя специальную токопроводящую пасту. Наносится она на холодное стекло. При выполнении работ обогрев не включать. Дорожка, подготовленная, как описано выше, в месте повреждения должна быть ограничена с обеих сторон липкой лентой. Затем на участок, который не работает, наносится паста. Застывает она, как правило, в течение суток, проверить и использовать обогрев можно будет после истечения этих суток.
С помощью металлических опилок. Такой способ позволяет выполнить восстановление работоспособности, когда отсутствует паста. Для этого используются заранее приготовленные мелкие железные опилки. В процессе выполнения работ потребуется прозрачный клей и магнит. Его надо закрепить над участком, где выявлено повреждение, а потом на это место нанести железные опилки. Магнитное поле заставит их выстроиться вдоль участка дорожки, который не работает. Выровняв опилки и обеспечив электрический контакт с поврежденным местом, их покрывают слоем клея. Проверить, как успешно проведен ремонт и работает обогрев, можно будет через полтора-два часа.
С помощью стружки и краски, в этом случае используется стружка цветных металлов. Она смешивается с краской таким образом, чтобы получилась масса, похожая на пластилин. С помощью скотча формируется своеобразный трафарет вокруг повреждённого участка. Включается обогрев, и на нужное место наносится приготовленная смесь, при этом может возникнуть характерное шипение в месте контакта, но через некоторое время оно пропадает. Такая смесь застывает через двадцать-тридцать минут, проверить и пользоваться восстановленной системой можно через час.

Существуют и некоторые другие способы, позволяющие восстановить неработающую систему обогрева, но описанные являются наиболее простыми и доступными.

К сожалению, подобные методы вряд ли применимы для восстановления лобового стекла. В нем используются более тонкие проводящие дорожки, и место ремонта будет выглядеть достаточно грубым, ухудшая водителю обзор. Для авто обогрев заднего стекла не является роскошью, а позволяет значительно повысить безопасность движения. И если он не работает, то с помощью достаточно простых приемов можно восстановить его работоспособность. » alt=»»>

Практически на всех моделях ВАЗ установлен обогрев заднего стекла, который сильно облегчает управление автомобиля, в особых условиях. Чаще всего, обогрев нужен в плохую, пасмурную погоду, когда заднее стекло запотевает от образующего конденсата, а также в зимний период, когда стекло покрывается обледенением.

Принцип действия обогревателя довольно прост:

на заднее стекло нанесена токопроводящая нить, определенного сопротивления, которая нагревается от прохождения по ней тока;
напряжение питания, обеспечивают такие компоненты: проводка, реле, предохранитель и кнопка включения;

Такая схема используется на всех автомобилях ВАЗ (а также на большинстве иномарок), начиная с «классики» и заканчивая последними моделями.

Общие понятия

Для того чтобы стекло нагревалось равномерно и до строго определенной температуры (достаточной для испарения влаги, но не превышающей безопасных пределов), используется специальная электропроводящая нить (тонкий плоский провод), которая имеет определенное строго нормированное сопротивление ,

READ Замена Плавающего Сайлентблока Kia Sportage 3

Когда через него протекает ток, он нагревается — так же, как спирали в электрических плитах и чайниках нагреваются, только при значительно более низкой температуре. Благодаря такому нагреву, а также потому, что он происходит равномерно по всей плоскости стекла (поскольку нить наложена на него на равных расстояниях), последний быстро высыхает и очищается от влаги.

Как быстро прогреть салон автомобиля зимой стандартной системой обогрева

Процедура обогрева салона автомобиля зимой базовой печкой не занимает много времени, главное знать, как это сделать правильно. Бывает, что даже автовладельцы с многолетним стажем не знают, как правильно пользоваться печкой зимой.

Проще всего автовладельцу с системой кондиционирования, при правильной настройке система самостоятельно нагреет температуру внутри автомобиля до оптимальной.

Как правильно нагреть салон автомобиля:

Перед запуском двигателя и началом обогрева салона его необходимо тщательно проветрить, чтобы выровнять уровень влажности внутри и снаружи салона. Достаточно открыть дверцы на 1-2 минуты.
Активируйте режим «рециркуляция воздуха». Это закроет вентиляционные прорези, что не позволит проникнуть морозному уличному воздуху. В этом случае система отопления не будет забирать воздух снаружи, а будет использовать теплый воздух из салона, постоянно пропуская его через радиатор и все больше нагревая. Поэтому обогрев салона будет осуществляться намного быстрее. Следует помнить, что если в салоне находится хотя бы один человек, окна будут очень быстро запотевать. Потому что человек выдыхает влажный воздух.
Включите печку примерно на 1-2 скорости. Устанавливать ее на максималку на начальном этапе нет смысла, так как охлаждающая жидкость не нагревается и радиатор тоже холодный. Увеличивать мощность необходимо по мере нагрева салона. Выставлять максимальную мощность имеет смысл только через 10 минут прогрева кабины.
Установите максимальную температуру воздуха.
Когда ваши стекла запотевают, нужно установить режим «лобовое стекло -> в ноги». Стандартный режим, предусмотренный на всех автомобилях.
Через 6-7 минут можно перейти в режим «по центру -> в ноги». Примерно на десятой минуте, когда в кабине станет достаточно комфортно, можно начинать движение. К 15 минуте температура воздуха будет оптимальной. Однако не забывайте переключать режимы, чтобы окна не запотели.
Когда салон прогреется до оптимальной температуры, отключите режим «рециркуляции воздуха» и продолжите обогрев салона в обычном режиме.

Помните, что это общие советы и рекомендации. Как прогревать салон автомобиля зимой для конкретной модели автомобиля можно узнать на специализированных сайтах и в инструкции по эксплуатации.

Список неустранимых повреждений

Есть перечень повреждений, при котором реставрация нитей бесполезна. Автомобилист только потратит время, а результата не будет. Вот список условий:

Много разрывов. Можно попытаться соединить дорожки, но это нецелесообразно, если большинство из них неисправно.
Большие повреждения. Если нитей нет на протяжении 5–10 см, любая попытка ремонта будет безуспешной.
Нужно снимать тонировку. Нет гарантий, что пленка не потащит за собой все нити. Обычно так и происходит.

Это всего лишь рекомендации. Ничто не мешает потратить время и добиться результатов. Особенно когда обогрев нужен прямо сейчас, а поблизости нет сервисных центров.

Порядок ремонта неисправной системы ОЗС

Определив причину, по которой не работает обогрев заднего стекла, можно приступать к ремонту этой системы.

Если неисправны предохранители или реле системы ОСЗ, то надо снять неисправные детали. Замена их на новые, работоспособные труда не составляет. Главное, чтобы они были установлены как указывает схема электрической бортовой системы.
В случае когда виновником повреждения в системе ОЗС является клеммное соединение, восстановление обогрева заднего стекла также не вызывает затруднений. Достаточно зачистить контакты в клеммах. Возможно нужна замена клеммной коробки, но это тоже не займет много времени.

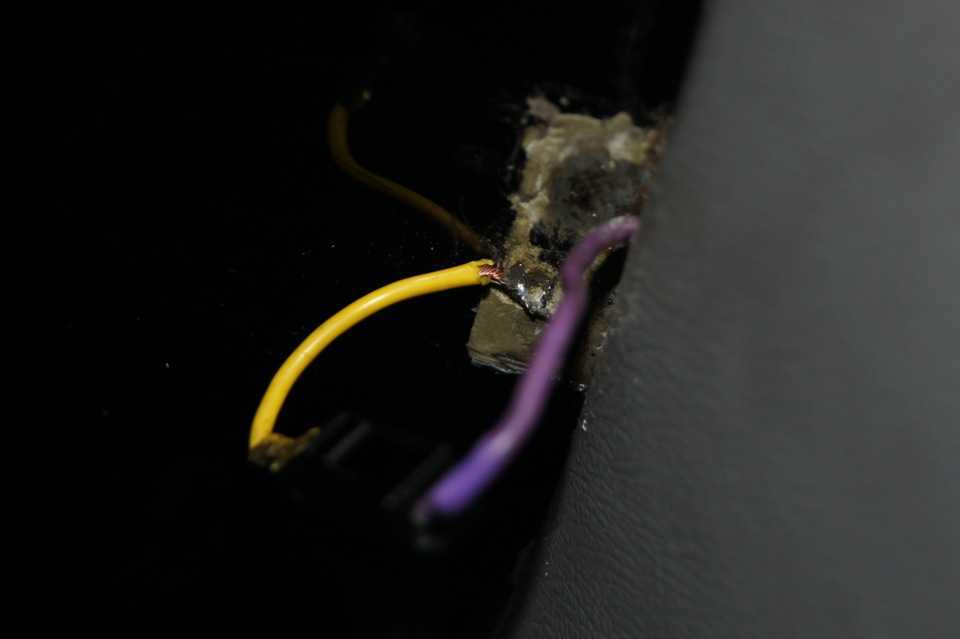

Если клей, которым был прикреплен контакт на заднем стекле оказался некачественным и произошло отслоение, то в этом случае надо купить новый качественный токопроводящий клей. Снять с отклеившегося контакта слой старого клея с помощью салфетки со спиртовым раствором. Затем нанести слой нового соединительного вещества и приклеить контакт на место.

При обнаружении отрыва провода на одной из шин необходимо этот провод напаять на старое место, используя схему подключения. Порядок действий при этом следующий:

снять с провода остатки старого припоя, зачистив конец, кроме этого надо почистить и место соединения на шине;
с помощью кисточки нанести на отчищенные поверхности шины и провода канифольную пасту в качестве флюса;
на очищенную и наканифоленную жилу провода нанести припой, содержащий в своем составе три процента серебра;
припаять провод к шине, при этом следует избегать перегрева поверхностей.

Больше всего аккуратности при ремонте обогрева заднего стекла своими руками требуется в случае, если обнаружен разрыв в токопроводящих нитях нагревательного элемента ОЗС. Для облегчения этой работы в продаже имеются специальные наборы для ремонта этой системы. Для исправления повреждения выполняются действия в следующем порядке:

в районе разрыва очистить участок длиной в шесть миллиметров в каждую сторону от места повреждения;
очищенный участок протереть салфеткой или тканью, смоченной в спирте или спиртовом растворе;
с обеих сторон от поврежденной нити наклеить тонкие полоски ремонтной липкой ленты или обыкновенного строительного скотча, если ремкомплекта нет. Не допускать наклеивания клейкой ленты на рядом находящиеся нити, во избежание их повреждения;

если есть ремкомплект, то перемешать отвердитель с составом серебристого цвета, который после нанесения будет выполнять роль нити проводящей ток. После смешивания нанести палочкой или кисточкой этот состав на поврежденный участок, замкнув цепь.

если ремкомплекта нет, то роль специальной смеси выполнит клей, который хорошо проводит электрический ток, его можно нанести кисточкой, соблюдая аккуратность;
после устранения повреждения надо дать время, чтобы клей или специальная смесь затвердели, для ускорения этого процесса можно применить фен;

после высыхания полосы проводящей ток надо аккуратно снять самоклеящуюся ленту, для этого лучше всего подрезать ее ножом в месте примыкания к ремонтируемой нити, чтобы не повредить ее при удалении ленты;

после выполненных работ надо проверить работоспособность ОЗС, для чего запустить двигатель автомобиля и нажать кнопку включения ОЗС.

Любого водителя огорчат обстоятельства, когда в дождливую или холодную погоду не работает обогрев заднего стекла. Запотевание может не уходить, система может полностью сломаться или происходит обрыв нитей. Видимость через заднее стекло существенно ухудшается, соответственно, о безопасном вождении больше речи не идет. Как найти источник проблемы, и какие меры можно предпринять?

Система обогрева заднего стекла ТС – распространенное оснащение почти для каждой современной машины. Цель данного функционального дополнения заключается в устранении ледяной корки или испарины со стекла зимой. Если не работает обогрев заднего стекла, обзорность ухудшается, и водитель лишается способности рационально оценивать обстоятельства на дорожном полотне позади собственной машины. Восстановить безопасное вождение позволит скорейший ремонт.

Возможно, вас также заинтересует статья нашего специалиста, рассказывающая о том, как починить автокондиционер.

Минусы

А вот на минусах хочу остановиться подробнее (тут, как говорится, менеджеры вам об этом не расскажут):

Если вам предложат такие варианты, как дополнительные платные опции (особенно это практикуют немцы), вы очень удивитесь переплате. Часто цена может быть на 10 тыс. – 70 тыс. рублей дороже, в зависимости от типа имеющейся у вас машины. Кстати, на нашу LADA VESTA устанавливаются недорогие варианты, всего 10 тыс. рублей (не оригинальные, но все же)
Если нужна только зона дворников, переплата составит 3 тыс. – 10 тыс. рублей (сумма немного меньше, но тоже неприятно)
Работы по замене (если на лобовом появится трещина или камень «зацепет») обойдутся на 30-40% дороже
Лобовое стекло может дать трещину из-за перепада температур, особенно если температура на улице -30, -40 градусов
Через “мини-сетку” на лобовом стекле не работают “радар-детекторы” (ну есть всякие КОМБО и прочие “ловушки)

О ценах хочу поговорить отдельно. Они могут быть действительно огромными; на иномарку может стоить аж 100 тыс. руб. Представляете, с трассы слетел камень, расколол такую «лобовуху» и вы просто встряли на много денег! Поэтому, если вы застраховываете машину с помощью КАСКО, задайте вопрос о передних стеклах (сколько раз вы можете их менять и т.д.)

Восстанавливаем работу

На сегодняшний день автомобильные магазины предлагают множество ремонтных комплектов для восстановления токопроводящих нитей системы обогрева заднего стекла. Использовать их на практике достаточно просто.

Нужно просто придерживаться следующего алгоритма:

вначале нужно очистить и обезжирить место повреждения;
наклеить на стекло малярный скотч по бокам от него;
нанести ремонтную пасту или лак на зону обрыва;
дать просохнуть составу в течение суток.

После этого нужно просто удалить защитный скотч и проверить работоспособность системы обогрева.

Токопроводящий лак, паста, краска

Специальные пасты, лаки, краски характеризуются отличной адгезией к стеклу. Кроме того, в состав входит измельченный палладий, золото и серебро, благодаря которым повышаются токопроводящие свойства. Восстановление нитей обогрева с помощью таких средств происходит быстро, качественно. В результате ремонта достигается долговременный эффект.

Стальной порошок, клей

Для ремонта понадобится порошок стали или другого металла, а также связующее вещество, в качестве которого можно использовать лак или клей.

Ремонт нужно проводить в следующем порядке:

снаружи стекла в месте разрыва установить магнит;
очистить место разрыва, по бокам наклеить малярный скотч;
с помощью напильника натереть порошок, используя любую металлическую деталь;
полученную массу положить под магнит изнутри стекла;
промазать железный порошок лаком или клеем;
дать просохнуть составу, удалить скотч.

Каждый водитель должен хотя бы в общих чертах понимать принципы работы обогрева заднего стекла, возможные причины поломки системы. Это позволит восстановить работоспособность своими силами, поскольку такая работа не требует специальных навыков и умений.

votes

Рейтинг статьи

Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php3Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php11Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php19

зачем летом включать обогрев заднего стекла

Опытный автомобилист тем и отличается от новичка, что знает огромное количество разнообразных хитростей, способных значительно облегчить жизнь. Взять, например, систему обогрева заднего стекла. Многие полагают, что использовать ее можно только для того, чтобы бороться со льдом. На самом деле это не так.

Задумывалась, как система от оледенения. |Фото: drivenn.ru.

Практика показывает, что подавляющее большинство автомобилистов вспоминает про систему заднего обогрева стекол только тогда, когда речь заходит об исключительно холодной погоде и необходимости удалить со стекла лед. Однако, опытные автомобилисты хорошо знают еще и о том, как можно всю эту систему применить летом, весной и осенью. Дело в том, что у «зимней» функции на самом деле есть и альтернативные способы применения.

Устройство системы очень простое. |Фото: drive2.ru.

Сначала стоит напомнить о том, что проще системы обогрева задних стекол в мире только пареная репа. Работает механизм максимально просто, а потому безотказно. На стекло наносится специальная пленка, разлинованная нитями накаливания. Они питаются от электричества. Как несложно догадаться, при активации системы, упомянутые нити нагреваются и способствуют скорому удалению снега и льда со стекла.

Примечание: в недорогих моделях автомобилей система обогрева (как правило) не имеет функции автоматического отключения, а потому за ней приходится постоянно следить и выключать ее вручную. Если этого не сделать, нити накаливания перегреются и могут даже сгореть.

Поможет избавиться от конденсата. |Фото: drive2.ru.

Учитывая тот факт, что нити накаливания достаточно сильно нагревают стекло автомобиля, несложно придумать для них альтернативный способ применения. Так, обогрев становится лучшим союзником для борьбы с водой, в том числе в дождливую погоду. Прогрев заднего стекла поможет значительную улучшить обзорность, а значит и безопасность поездки. Куда важнее, что греть стекло можно для борьбы с запотеванием. Для того, чтобы избавиться от конденсата, необходимо одновременно включить обогрев стекла и кондиционер.

Включать следует с кондиционером. ¦Фото: sandez17.ru.

Примечание: также для скорейшей победы над конденсатом рекомендуется включить режим рециркуляции воздуха в салоне.

Напоследок остается добавить, что, как и любой другой механизм, система обогрева заднего стекла нуждается в регулярной проверке. Это еще одна причина, по которой ее следует периодически включать, чтобы не попасть в затруднительную ситуацию в самый ответственный момент.

Источник

Мой мир

Как найти место обрыва нити обогрева стекла

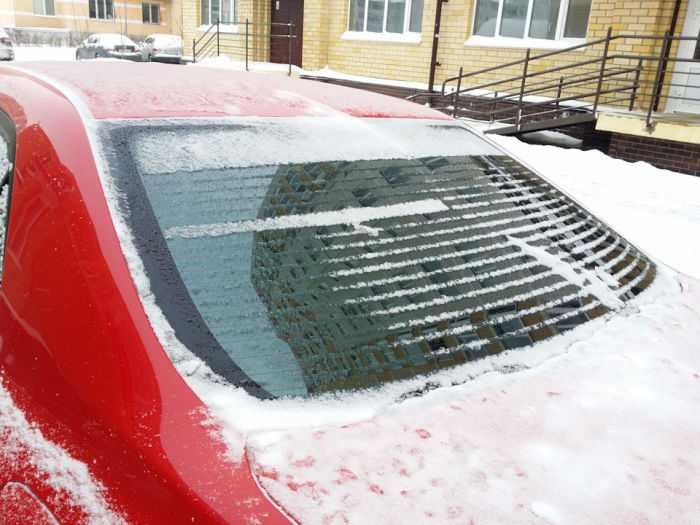

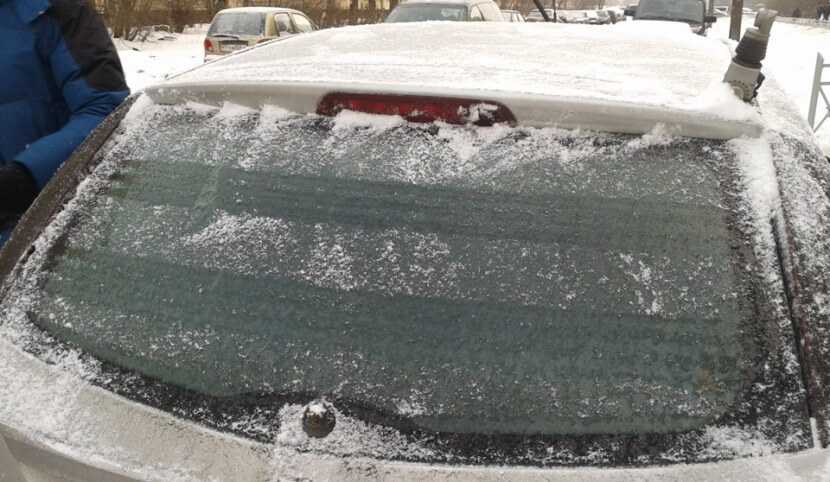

Определить какая нить нагревателя в обрыве не составляет труда, так как в зоне ее прохождения запотелость при работе обогревателя не исчезает. Поэтому для того, чтобы при ремонте легко было найти неисправную нить, желательно посчитать нити сверху вниз и запомнить, какая из них по номеру в обрыве, чтобы потом визуальным осмотром попробовать найти место ее повреждения. Но разрыв нити бывает настолько мал, что визуально его найти не получается. Тогда в поиске поможет вольтметр постоянного тока, омметр или индикатор напряжения. Чтобы быстро найти место неисправности в обогревательном элементе нужно представлять, как он устроен и работает.

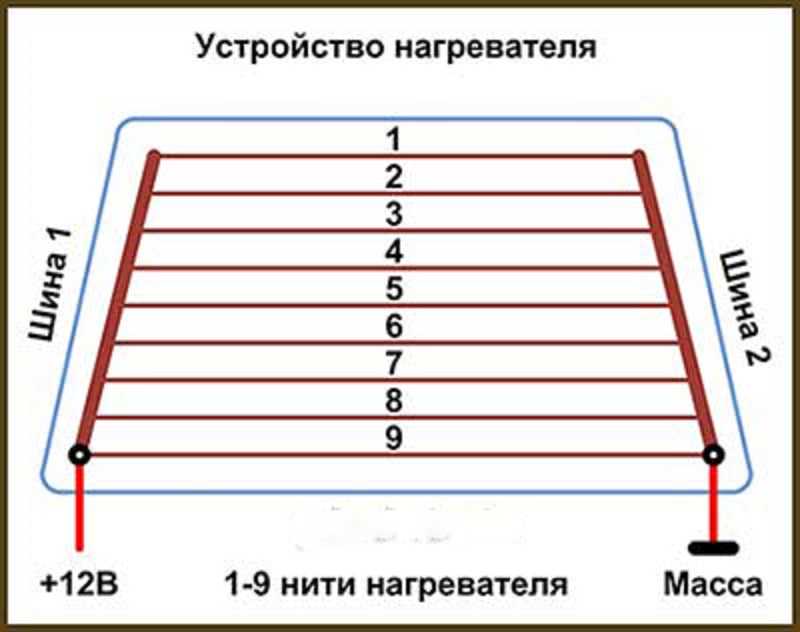

Устройство нагревательного элемента системы подогрева стекла

Логичен вопрос, а почему бывает, что не работает только одна или несколько нитей в обогревателе, а остальные работают? Для получения ответа на этот вопрос нужно ознакомиться с устройством нагревательного элемента.

Нагревательный элемент заднего стекла автомобиля устроен следующим образом. На боковых сторонах заднего стекла нанесены две токопроводящие шины 1 и 2. К этим шинам подсоединены нити из высокоомного материала. Каждая из нитей имеет сопротивление около 10 Ом. Количество нитей зависит от высоты стекла. Таким образом, каждая нитка представляет собой отдельный нагревательный элемент, работа которого не зависит от других. Применена схема параллельного соединения нагревательных элементов. Такое схемное решение обеспечивает высокую эксплуатационную надежность обогревателя, так как обрыв одной или нескольких нитей не приводит к полному прекращению его работы.

Поиск обрыва нити обогревателя с помощью вольтметра

Для работы понадобится любой вольтметр постоянного тока с пределом измерения 15 В. В качестве вольтметра подойдет любой стрелочный тестер или цифровой мультиметр. Перед началом работы нужно включить обогреватель.

Так как одна из шин нагревательного элемента подсоединена к кузову автомобиля, то отрицательный вывод вольтметра можно соединить с корпусом автомобиля, подойдет любой винт или болт, закрученный непосредственно в кузов. Удобнее всего присоединиться к скобе замка крышки багажника зажимом типа «крокодил».

Так как визуально при прозрачном стекле узнать греет ли обогреватель сложно, то прикоснувшись положительным щупом вольтметрам к шине 1, а затем к шине 2 Вы сразу это поймете. На шине 1 должно быть напряжение +12 В, а на шине 2 – 0 В. Вполне возможно, что левая шина в Вашем автомобиле будет соединена с массой, а на правую шину будет подаваться питающее напряжение. Если к шинам нет доступа, то можно измерения проводить, прикасаясь щупом к любой из нитей в местах соединения с шинами, то есть в местах выхода их из резинового уплотнителя. На фотографии это точки 1 и 5.

С помощью вольтметра легко определить, какая часть системы обогрева неисправна. Если обогреватель включен, индикатор включения на кнопке светится и на шине 1 присутствует 12 В, а нагрева нет, значит, электропроводка до шины 1 исправна. Если напряжения на шине 1 нет, то имеется плохой контакт в клемме подачи питающего напряжения на шине 1, или неисправно реле. В случае если 12 В присутствует не только на шине 1, а и на шине 2, то искать нужно плохой контакт в клемме подсоединения провода к шине 2 или цепи присоединения провода к массе автомобиля.

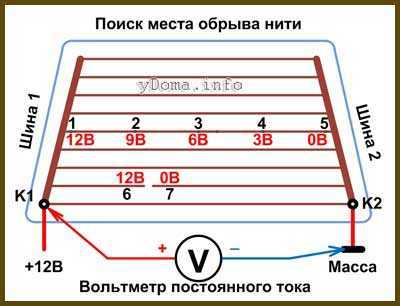

Поиск места обрыва нити

После проверки системы подачи питающего напряжения на обогреватель можно приступать к определению места обрыва нагревательной нити. Нить представляет собой ленточное сопротивление величиной около 10 Ом, и поэтому величина напряжения в разных ее точках имеет разную величину. Поэтому в точке 1 напряжение будет равно 12 В, в точке 3 – 6 В, а в точке 5 – 0 В. Поэтому, даже не зная какая из нитей в обрыве, ее легко можно найти, измеряв величину напряжения в серединах длины всех нитей. На оборванных нитях напряжение будет равно 12 или 0 В. Если напряжение равно 12 В, то место обрыва находится слева, а если 0 В, то справа.

Теперь достаточно щуп медленно провести в сторону обрыва, в месте резкого изменения напряжения и будет разрыв. Для примера, на фотографии это участок нити между 6 и 7 точками.

Как устроен обогрев заднего стекла?

Конструктивно система обогрева заднего стекла не очень сложная. В общих чертах электрическую схему можно изобразить в таком виде:

Е230 — это выключатель системы ОЗС.
С — генератор.
Z1 — это нагревательный компонент системы ОЗС.
J519 — это блок управления бортовой электросетью.

Хотя обогревательные системы заднего стекла на разных моделях транспортных средств могут иметь определенные различия, так или иначе, если рассматривать схему детально, принципиально она включает такие основные элементы:

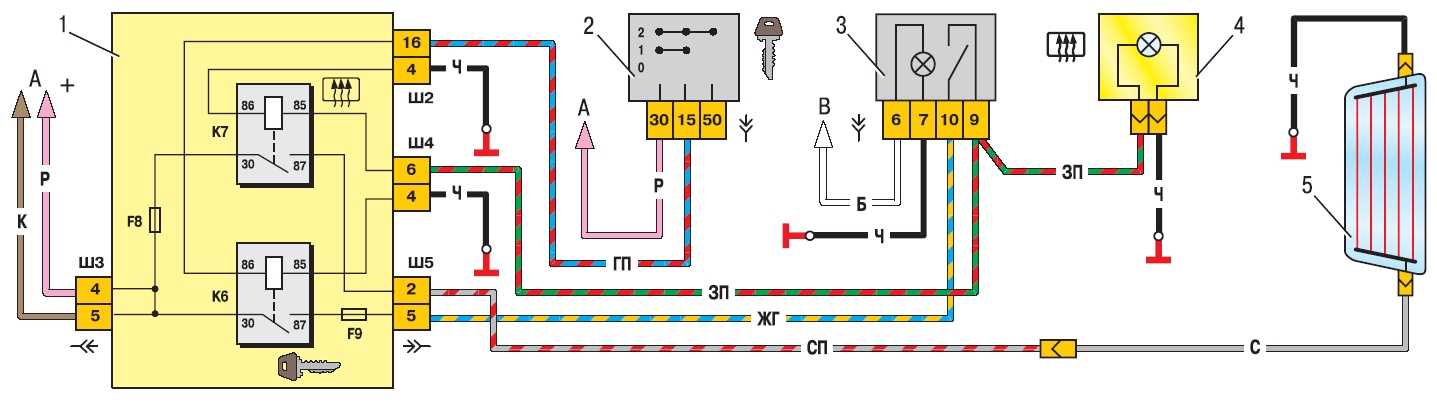

Монтажный блок (1), выключатель зажигания (2), выключатель подогрева заднего стекла (3), контрольная лампочка, сигнализирующая о включении ОЗС (4), нагревательный элемент ОЗС (5).

К6 — дополнительное реле, К7 — это реле включения обогрева заднего стекла, А — подсоединение к системам питания. Помимо этого, в системе есть клеммы, предохранители и провода, которые соединяют все компоненты в единое целое. В условиях повернутого ключа зажигания ОЗС включается посредством нажатия кнопки, к которой подается питание через реле К6. Одновременно срабатывает реле К7, происходит подключение нагревательного элемента и загорание контрольной лампы.

Устройство нагревательного элемента заднего стекла тоже бывает разным. В обычном исполнении оно являет собой сетку тонких никелевых металлических нитей, соединенных двумя токопроводящими шинами, которые находятся с противоположных сторон. Стоит отметить, что с одной стороны шина замыкается на массу, а с другой к ней подводится ток с напряжением 12 В. Подобные устройства крепятся к заднему стеклу при помощи специального клея.

На некоторые автомобили нагревательный элемент наносится при помощи напыления, например, алюминиевого. Поверх этого напыления при помощи токопроводящего клея крепится тонкая пленка, имеющая хорошую светопроницаемость.

Причины выхода из строя

Для его поиска полезно воспользоваться инструкцией по эксплуатации конкретного автомобиля. Если данный элемент вышел из строя, то его нужно сразу же заменить, а после в случае необходимости продолжить диагностику.

В таком случае данную деталь требуется просто заменить, поскольку она не подлежит ремонту.

В противном случае рекомендуется зачистить контакты клемм, другие точки соединения, которые могут окислиться и по той причине не пропускать электричество. Если после таких процедур вольтметр ничего не показывает, то это обозначает обрыв цепи.

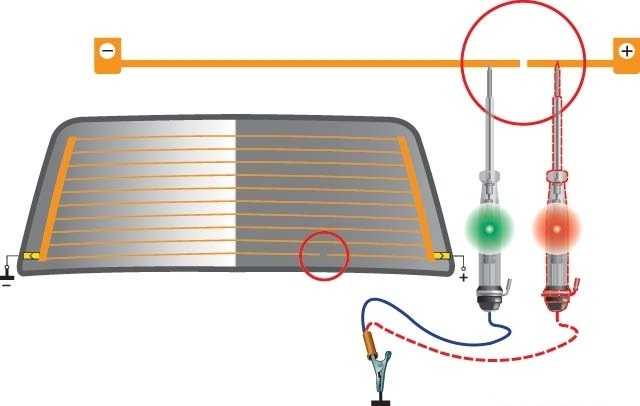

Конкретное место повреждения можно обнаружить визуально или с помощью многофункционального тестера. Одновременно повредиться может от одной до трех полосок.

Принцип работы подогревов

В общем, как я описал выше, всего есть два типа:

Первый. Это полный прогрев всей поверхности лобового стекла или заднего полотна. Кстати, они сделаны по разным технологиям. Лобовое стекло сделано особым образом, ни для кого не секрет, что оно состоит из двух половинок, между ними – специальный клеевой состав (необходим для прочности и чтобы при повреждении осколки не летели в салон). Сюда же кладут и специальные тонкие проволочные нити (обычно из нихрома или других тугоплавких металлов), они настолько малы, что их трудно разглядеть, даже если присмотреться. Это сделано для того, чтобы они не загораживали зону осмотра для водителя.

По-другому обогревается заднее стекло. Сверху наносятся специальные нити, что-то вроде краски, внутри они не прячутся и не делают прозрачными, потому что сзади в этом нет особой необходимости. Они находятся примерно на таком же расстоянии, которое является достаточным для просмотра.

Второй. Это обогрев зоны стеклоочистителя. Это нагрев зоны дворников. Здесь даже проще, нагревается не все полотно, а именно область под дворниками. Это плоские нагревательные элементы, обычно в черной области лобового стекла

Оба типа питаются от бортовой сети, обогревая определенную площадь.
