Технические характеристки промышленного самосвала зил-4505 с низкими бортами

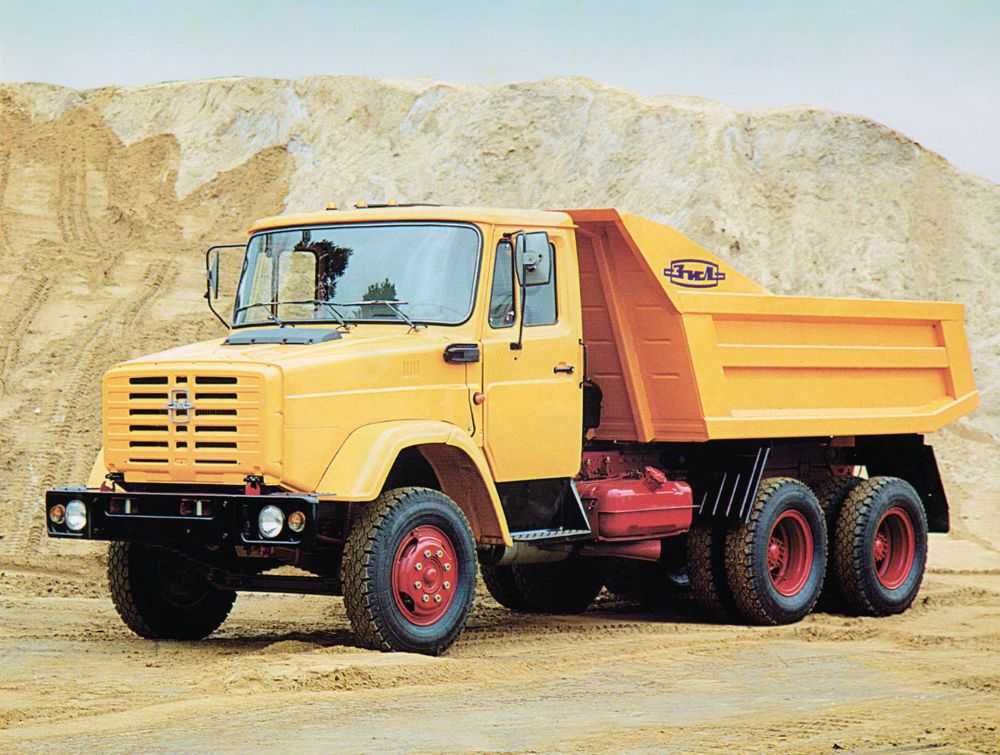

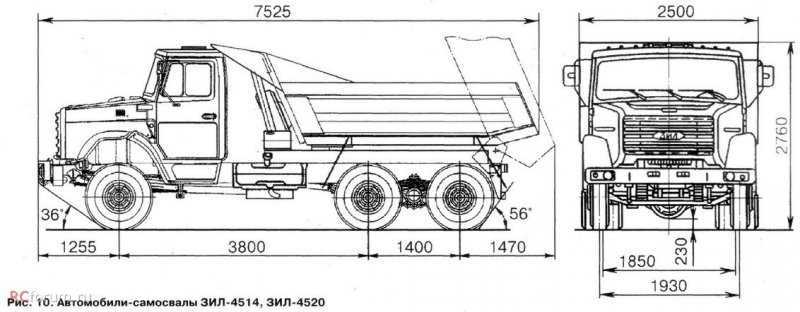

Особенности конструкции. Ближайшие родственники – ЗИЛ-4514, ЗИЛ-4516

Основой самосвала ЗИЛ 4520 является базовое шасси ЗИЛ-133Д42 производства столичного автомобильного завода имени Лихачёва. Это трёхосное шасси изначально предназначалось специально для строительного самосвала ЗИЛ-4514. Данная модель была запущена в производство в 1993 году. Грузовая самосвальная платформа ЗИЛ-4514 – Нефтекамского завода автосамосвалов, абсолютно аналогичная той, что устанавливалась на трёхосные самосвалы КамАЗ-55111. Самосвалы ЗИЛ-4514 выпускались с 1993 по 1997 годы, причём грузовые платформы устанавливал на шасси ЗИЛ-133Д42 не только Нефтекамский завод, но и Орский завод тракторных прицепов (хотя последний, конечно, произвёл гораздо меньше таких машин).

Узнаваемый КамАЗовский кузов на ЗИЛ 4514

Другой производитель самосвальных грузовых платформ (металлического кузова и гидравлического опрокидывающего устройства для разгрузки кузова) – Мытищинский машиностроительный завод – тоже стал устанавливать свой вариант самосвальной установки на шасси ЗИЛ-133Д42, в том же 1993 году. Получился новый вариант универсального промышленно-строительного самосвала – ЗИЛ-ММЗ-4520. Мытищинский кузов с закруглённой «корытообразно» нижней частью значительно отличается от НефАЗовского – ковшеобразного, угловатого.

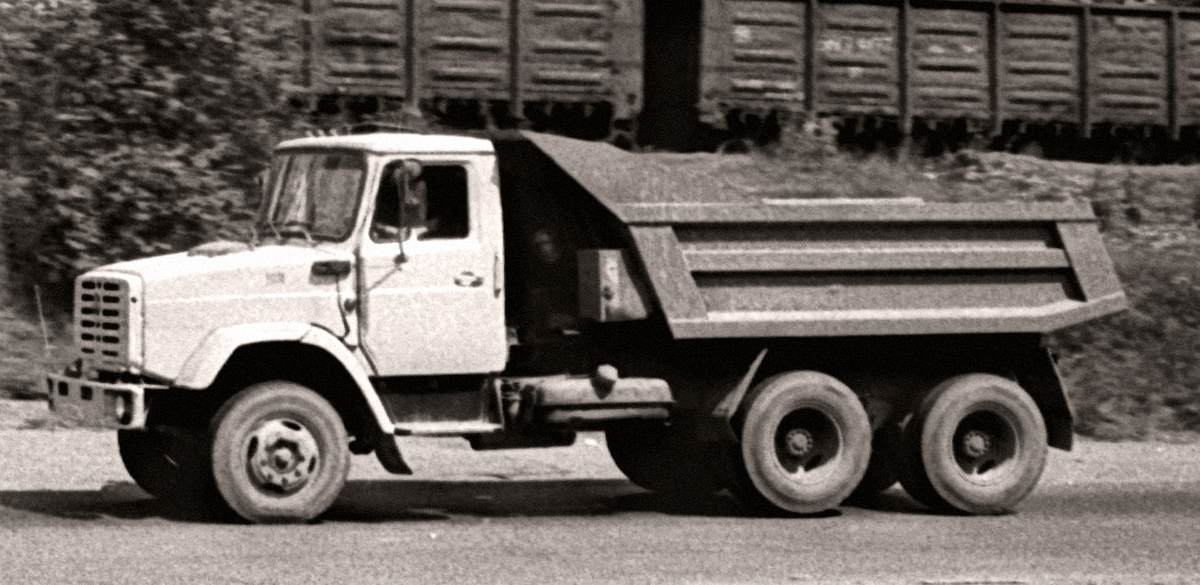

Мытищинский вариант: ЗИЛ 4520.

Грузовая платформа самосвала ЗИЛ-ММЗ-4520 была специально сделана с этими скосами на боковых бортах, для предотвращения налипаний перевозимого влажного сыпучего груза. Управление гидравлическим опрокидывающим устройством: включение коробки отбора мощности и насоса — дистанционное, электропневматическое из кабины водителя; гидрораспределитель включается вручную, из кабины водителя.

На базовом шасси ЗИЛ-133Д42 был также разработан и самосвал-сельхозник: ЗИЛ-ММЗ-4516. Данный вариант ЗИЛовского самосвала-трёхосника получил грузовую платформу с возможностью разгрузки на З стороны. Он был предназначен для перевозки и быстрой разгрузки зерна и других сельхозгрузов по дорогам общей сети, в том числе и по грунтовым, и в полевых условиях. В комплектации этой автомашины была предусмотрена установка на кузове тента для обеспечения сохранности груза.

Самосвал-сельхозник ЗИЛ-4516 за работой.

Устройство

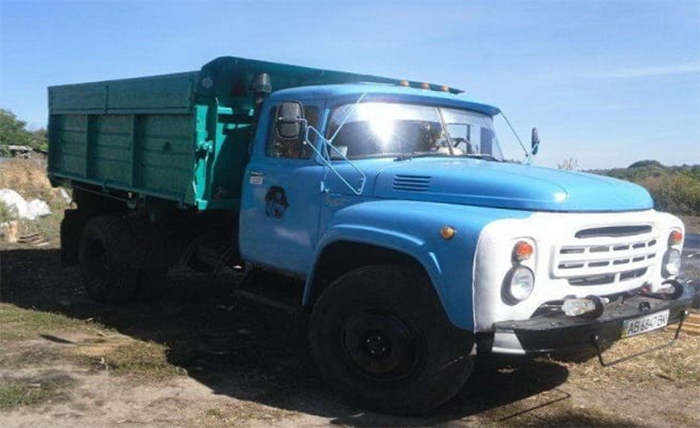

Самосвал дизель ЗИЛ на шасси 130-й модели – среднетоннажная машина, предназначенная для использования на строительных работах, в дорожном строительстве, а также в сельском хозяйстве. Автомобиль отличался надежностью, ремонтопригодностью, простотой конструкции и комфортом в кабине.

Двигатель

Базовым двигателем, устанавливаемым практически на все модификации ЗИЛ-130, был 8-цилиндровый, V-образный, жидкостного охлаждения мотор, являвшийся дефорсированной версией силового агрегата, использовавшегося на представительском автомобиле ЗИЛ-111.

Впоследствии, с середины 70-х годов, в целях повышения экономичности автомобиля, а также учитывая, что для некоторых модификаций автомобиля мощность базового мотора была избыточной, на самосвальное шасси ЗИЛ-130К устанавливались двигатели ЗИЛ-157Д. Это рядный 6-цилиндровый мотор мощностью 110 л.с. В обоих случаях использовался бензин А-72, впоследствии А-76.

Экспортные версии машин могли комплектоваться двигателями зарубежного производства:

• Perkins 6.345, дизельный мотор мощностью 140 л.с.
• Valmet 411BS, 4-цилиндровый дизельный двигатель мощностью 125 л.с.
• Leyland 0.400, 6-цилиндровый дизельный мотор мощностью 135 л.с.

На машины, предназначенные для использования при низких температурах, в районах с холодным климатом, предусмотрена была установка предпускового обогревателя.

С 1977 года выпускались модификации двигателя, рассчитанные на использование природного газа в качестве топлива. Такие моторы получили обозначение ЗИЛ-138.

Гидравлика

Гидравлическая система подъема и опускания кузова состоит из бака для рабочей жидкости емкостью 17 л, механического насоса, приводящегося в действие от вала коробки отбора мощности, и гидроцилиндра подъема кузова. Коробка отбора мощности имела привод от задней передачи КПП и обеспечивала значение передачи мощности в 4.5 л.с.

Схема гидравлики самосвала ЗИЛ-ММЗ-555 на базе ЗИЛ-130

Трансмиссия

Автомобиль имеет привод на заднюю ось, используется сухое однодисковое сцепление и механическая, с двумя синхронизаторами на второй-третьей и четвертой-пятой передачах, пятиступенчатая КПП с постоянным зацеплением шестерен передач, за исключением первой и задней.

Этот узел был во многом инновационен для тогдашней автопромышленности в стране, подвергался модернизации, при которой ведомый вал претерпел изменения, и передняя шейка его обзавелась подшипником, были внесены изменения в некоторые другие узлы.

КПП передает крутящий момент к заднему мосту через карданный вал. Стандартная модель ЗИЛ-130(колхозник)  и удлиненная модификация используют 2 вала с промежуточной опорой, которая закреплена на раме. Короткобазная модификация оснащалась одним валом, для которого не требовалась промежуточная опора.

Рулевое управление

В рулевом управлении, что было внове для автомобильного производства в СССР, применялся гидроусилитель, двойной насос лопастного действия которого приводился во вращение от коленчатого вала двигателя при помощи ремня.

Схема переключения передач самосвала ЗИЛ-130

Элекросистема

Электросистема – однопроводная, 12-вольтовая. Использовался аккумулятор емкостью 90 А/ч (6СТ-90-ЭМ), установленный генератор переменного тока 32.3701 обеспечивал максимальное значение 60 А. На двигателях ЗИЛ-157Д применялся генератор постоянного тока Г108-В.

Тормозная система

На автомобиле установлены барабанные тормоза на всех колесах. В действие приводятся пневматической системой. Запас воздуха хранится в специальном баллоне под давлением, которое обеспечивается механическом компрессором, приводимым в действие от шкива водяного насоса ременной передачей. Производительность двухцилиндрового компрессора при 2000 об/мин – 220 л/мин.

Стояночный тормоз – барабанного типа, блокирующий карданный вал.

Кузов

В зависимости от модификации, использовались разные самосвальные кузова. Короткобазные модификации ЗИЛ-ММЗ-555 не предусматривали разгрузку в боковые стороны. Такая возможность была у длиннобазной «сельскохозяйственной» модели 554.

Стандартный скругленный кузов, устанавливаемый на модель ЗИЛ-ММЗ-555, с 1970-го года обзавелся козырьком, защищающим кабину от падения на нее загружаемого груза. Модификация получила индекс ЗИЛ-ММЗ-555Г.

Автогудронатор 49950-10

Примером использования а/м ЗИЛ во время дорожных работ может служить установка на него спецоборудования для перевозки и раздачи горячего битума, мазута, сырых каменно-угольных и торфяных смесей, масел и других смазочных материалов.

Когда он используется в качестве автогудронатора, на него устанавливается битумный насос ДС-125А-05. Цена на такой комплект может доходить до 1 миллиона рублей.

Возможности эксплуатации ЗИЛа-431412 в наши дни очень велики, потому что изначально спецоборудование, которое устанавливалось на эту автомобильную базу, предназначалось для улучшения жизни людей, решения их проблем.

Цены на них на современном автомобильном рынке тоже достаточно демократичны.

Трансмиссия ЗИЛ 4520

В связке с двигателем работает 9-ти ступенчатая коробкой передач. Механическая, трёхходовая, с планетарным редуктором-демультипликатором. Синхронизаторы – на всех передачах, кроме первой. Передаточные числа коробки передач: 1й – 11,4; 2й – 8,26; 3й – 6,10; 4й – 4,52; 5й – 3,33; 6й – 2,48; 7й – 1,83; 8й – 1,355; 9й – 1,00; заднего хода – 8,00.

Сцепление – фрикционное, сухое, однодисковое, с периферийным расположением нажимных пружин. Привод механизма выключения сцепления – гидравлический, с пневмогидравлическим усилителем.

Ведущие мосты ЗИЛ 4520 – одноступенчатые, гипоидные, с проходным промежуточным мостом и межосевым дифференциалом. Передаточное число составляет 5,29 (возможно также 6,33). Межколёсные и межосевой дифференциалы – шестерёнчатые, конические, с четырьмя сателлитами. Блокировка межосевого дифференциала – с пневматическим приводом.
Карданная передача – 2 карданных привода среднего и 1 заднего мостов. Шлицевые соединения в приводах среднего и заднего мостов. Промежуточная опора в приводе среднего моста. 5 шарниров на игольчатых подшипниках.

Внешний вид

Грузовой автомобиль ЗИЛ-45065, как и многие его другие аналоги, построенные на базе модификаций ЗИЛ-4331, обладает угловатыми и четкими очертаниями. Спереди установлен металлический бампер с интегрированными приборами головного освещения и указателями поворотов. В центральной части бампера имеются две прорези.

Крылья и капот соединены в один элемент. Передняя часть этой конструкции имеет радиаторную решетку, в центре которой расположена эмблема ЗИЛ.

Сбоку грузовик мало чем отличается от других моделей. Здесь также присутствуют широко вынесенные зеркала заднего вида, окна с форточкой, небольшие поручни, а также по одной подножке на каждой стороне, которая окрашена в черный цвет.

Тормозная система

За торможение самосвала отвечает двухконтурная тормозная система, имеющая пневматические приводы. На всех колесах установлены тормозные механизмы барабанного типа.

Рабочие тормоза функционируют от основного контура системы. В случае появления каких-либо неисправностей, торможение автомобиля осуществляется посредством дополнительной линии, которая механическими энергоаккумуляторами притормаживает задние колеса. Стоит отметить, что основным же предназначением дополнительной тормозной линии является в первую очередь включение стояночного тормоза, где также задействованы энергоаккумуляторы.

Для большей надежности в тормозную систему был добавлен специальный спиртовой предохранитель. Благодаря такому оснащению образуемый конденсат не замерзает, что в свою очередь сохраняет работоспособность тормозов.

Рулевое и тормозное управление. Колёса

Рулевой механизм самосвала ЗИЛ 4520 оснащён гидравлическим усилителем. Рабочая пара – винт с гайкой на циркулирующих шариках. Передаточное число – 20. Все тормозные механизмы самосвала – барабанного типа, с 2-мя внутренними колодками и разжимным кулаком, установленные на всех колёсах автомобиля. Стояночная тормозная система – с пружинными энергоаккумуляторами.

Тормозной привод – пневматический, раздельный на тормозные механизмы переднего моста и на мосты тележки с автоматическим регулятором тормозных сил на мостах тележки. Колёса используются дисковые, 7,0 – 20. Шины – радиальные, камерные, типоразмер 260R508, модель И-281.

Двигатель

Самосвалы ЗИЛ 4520 оснащались восьмицилиндровыми V-образными дизельными двигателями ЗИЛ-645, без турбонаддува. Их технические характеристики следующие:

• Объём двигателя – 8740 см3.
• Номинальная мощность, при 2800 об/мин – 185 л.c. (136 кВт).
• Максимальный крутящий момент, при 1400-1600 об/мин – 510 Н.м.(52 кгс.м)
• Диаметр цилиндра 110 мм, ход поршня 115 мм.
• Степень сжатия – 18,5.

Дизели ЗИЛ-645 оснащались форсунками закрытого типа; рядным, восьмисекционным, золотникового типа топливным насосом высокого давления; топливоподкачивающим насосом низкого давления; муфтой опережения впрыска горючего, двухрежимным регулятором частоты вращения. Воздушный фильтр мотора – сухой, со сменным бумажным фильтрующим элементом и индикатором засоренности. ТНВД ставились разные – чехословацкий Motorpal или ярославские ЯЗДА-338.10 , 338.20 , 338.30 , 338.40.

Двигатель ЗИЛ-645 оснащался электрофакельным устройством (ЭФУ) во впускном трубопроводе мотора. По отдельному заказу – ещё и подогревателем (модель 151.8106) для подогрева двигателя и отопления салона.
Важная особенность данного мотора – это объёмно-плёночное смесеобразование, – как у передового в то время, аналогичного с ЗИЛ-645 дизеля Катерпиллар-3208. Другая интересная особенность «армейской» модификации двигателя ЗИЛ-6451 – это его многотопливность: он может без каких-либо последствий работать не только на солярке, но и на бензине, керосине или их смеси в разных пропорциях.

Строительный самосвал ЗИЛ 454510 в Санкт-Петербурге (Фургоны и легкие развозные грузовики) – ООО ГидроСМ

Строительный, диз. шасси ЗИЛ 497442 (дв. ММЗ Д245.9, Е3, 134 л.с.), объем кузова – 5,4 м3, г/п – 6 т.Новый, в заводской комплектации.Сервис, гарантия.

Самосвалы строительные ЗИЛ 4545 (карб.) и ЗИЛ 454510 (диз.)

Поставляются ООО «ГидроСМ – Спецтехника» и предназначены для перевозки и механизированной разгрузки строительных и навалочных грузов.

Технические характеристики

Базовое шасси

ЗИЛ-494560/ЗИЛ-497442

Масса перевозимого груза, кг

6000

Вместимостьгрузовой платформы, м3

5,4

Направление разгрузки

назад

Угол подъема грузовой платформы, град.

50

Внутренние размеры грузовой платформы, мм

3050х2337х780

Полная масса транспортного средства, кг

11000

Габаритные размеры, мм

6250х2500х2660

Двигатель

Модель

ЗИЛ-508300 Е3

ММЗ Д-245.9 Е3

Тип

карбюраторный

дизельный

Рабочий объем, л

4,75

Степень сжатия

7,1

17

Мощность, кВт/л.с.при мин-1

98,7/1343200

95,7/1302400

Максимальный крутящий момент,кгс. м/Н.мпри мин-1

38,5/3772000

45/4461400

ООО «ГидроСМ-Спецтехника», официальный дилер отечественных и зарубежных машиностроительных заводов, предоставляет выездной сервис и гарантию («ГидроСМ-Сервис 24») на реализуемую автоспецтехнику. Финансовый лизинг и кредит. Обеспечиваем запасными частями, шинами и комплектующими.

Дополнительную информацию: описание, информацию о ценах, технических характеристиках, наличии на складе необходимо уточнять у поставщика в Санкт-Петербурге — компании ООО «ГидроСМ – Спецтехника»: по телефону: 8 (963) 319 – 95 – 46.

Характеристики строительного самосвала ЗИЛ 454510

• — Производитель: АМО ЗИЛ

• — Страна производитель: Россия

• — Объем платформы самосвала: 5.4 (куб. м.)
• — Грузоподъемность: 6000.0 (кг)

Расход топлива ЗИЛ-554

Первые транспортные средства этой серии передвигались от сгорания бензина. Его требовалось слишком много, затраты были большие. Само по себе дизельное топливо дешевле октановых смесей. Последующие модели перевели на дизель, что позволило экономить горючее.

Ведь если пустой грузовик на движение тратил одно количество бензина, тяжелый прицеп, неровная дорога влияли на большие траты. В карбюраторных моторах, которые до сих пор устанавливаются на грузовик, расход топлива зависит от массы перевозимого груза. Это, примерно, 30 л. Если присоединяют прицеп, затраты увеличиваются еще на 5 л.

Для определения среднего значения расхода топлива устанавливают контрольные измерения. Они проводятся на технически исправных, уже обкатанных машинах. По условиям шоссе должно быть асфальтовое, сухое, без уклона. Уровень подъема не выше 1,5%.

Контрольный расход горючего определяется на 100 км пути. У самосвала при скорости в 35–45 км/ч тратится 28 л дизеля. Учитывается полностью груженый кузов. Если добавить прицеп, расход увеличивается на 5 л за каждые пройденные 100 км.

Популярные модели «колхозника» и самосвала имеют отличительные особенности. Достоинства и недостатки в таблице:

Плюсы	Минусы
Низкая стоимость. Хорошая проходимость. Требования к горючему невысокие. Удачная маневренность. Авто несложно ремонтировать. Запасные детали всегда можно найти. Руль оснащен гидроусилителем. Небольшие габариты отлично подходят для улиц мегаполиса.	Оснащение кабины не комфортно по современным меркам. Сиденья неудобные. Плохая шумоизоляция. Скорость транспорта невысокая. Зимой двигатель плохо запускается. Детали часто выходят из строя. Автомобили производили в прошлом веке, поэтому год выпуска давний.

Интересно! КамАЗ-4350 — описание и технические характеристики

По характеристике ЗИЛ ММЗ-554 признан надежным, удобным. В основном применяется для доставки сыпучих материалов, сельхозпродукции. В свое время на этих грузовиках восстанавливали экономику в послевоенный период. Благодаря техническим особенностям используется на протяжении 65 лет. Хорошо ремонтируется, детали доступны для замены. В военных целях модификации служат для транспортировки боеприпасов и вооружения, в качестве радаров, полевой кухни.

Эксплуатационные характеристики ЗИЛ-431412

За короткий промежуток времени на базе шасси ЗИЛ-431412 с конвейера завода вышло несколько десятков тысяч специализированных машин. К ним относятся:

• автокраны и автовышки;
• автомобили, снабженные гидроподъемными механизмами;
• бортовые грузовики и самосвалы;
• автоцисцерны, используемые для перевозки различных жидкостей (воды, молока, топлива и пр.);
• заправщики топлива;
• поливочные и моечные машины;
• автогудронаторы;
• аварийные автомобили с будками;
• передвижные ремонтные мастерские.

Эксплуатационные качества автомобиля улучшились благодаря новому, более мощному двигателю. Повысилась и маневренность машины. Этому поспособствовала обновленная пятиступенчатая коробка передач. Ее особенностью являются четыре передачи, которые синхронизированы друг с другом.

Особенности

В задней части рамы установлено специально сцепное устройство, позволяющее использовать в работе различные прицепы. Здесь же имеется несколько разъемов, обеспечивающих подсоединение тормозов и электрических цепей системы. Помимо этого конструкция грузовика предоставляла возможность подключения гидравлической системы прицепа (если такая имелась), что позволяло одновременно или раздельно разгружать кузова.

На большинстве автомобилей используется топливный бак объемом в 170 литров. Но в специальной модификации для Крайнего Севера был еще и дополнительный бак, размещенный между лонжеронами рамы. Его объем составляет 65 литров.

Во время серийного производства, грузовик ЗИЛ-4505 пользовался действительно очень большой популярностью. Причем не только на отечественном рынке, но также и на некоторых иностранных. В первую очередь это обусловлено такими качествами, как надежность, ремонтопригодность, ну и дешевизна. Однако позже спрос на модель начал падать, в связи с появлением на рынке более современных и технологичных аналогов.

Как отмечают многие водители, данная модель имеет высокую надежность и выносливость. Причем эти качества многократно подтверждались при работе в самых разных условиях. Необходимо отметить, что все узлы и агрегаты грузовика полностью сохраняют свою работоспособность в довольно широком температурном диапазоне (от минус 50 до плюс 50 градусов). Благодаря этому не было ограничений в плане его использования.

Благодаря короткой колесной базе и высокому дорожному просвету ЗИЛ-4505 способен справиться даже с бездорожьем. В связи с этим он нередко применялся в труднодоступных участках.

Спросом потребителей данная модель пользуется и в настоящее время. Хоть грузовик значительно уступает современным грузовикам по многим параметрам, он отличается дешевизной, ремонтопригодностью, ну и надежностью. Но в городских условиях модель встречается крайне редко, что связано с низкой скоростью передвижения. Сейчас ЗИЛ-4505 весьма широко распространен в сельских хозяйствах и других областях, отдаленных от крупных городов.
