Двигатель уаз 469

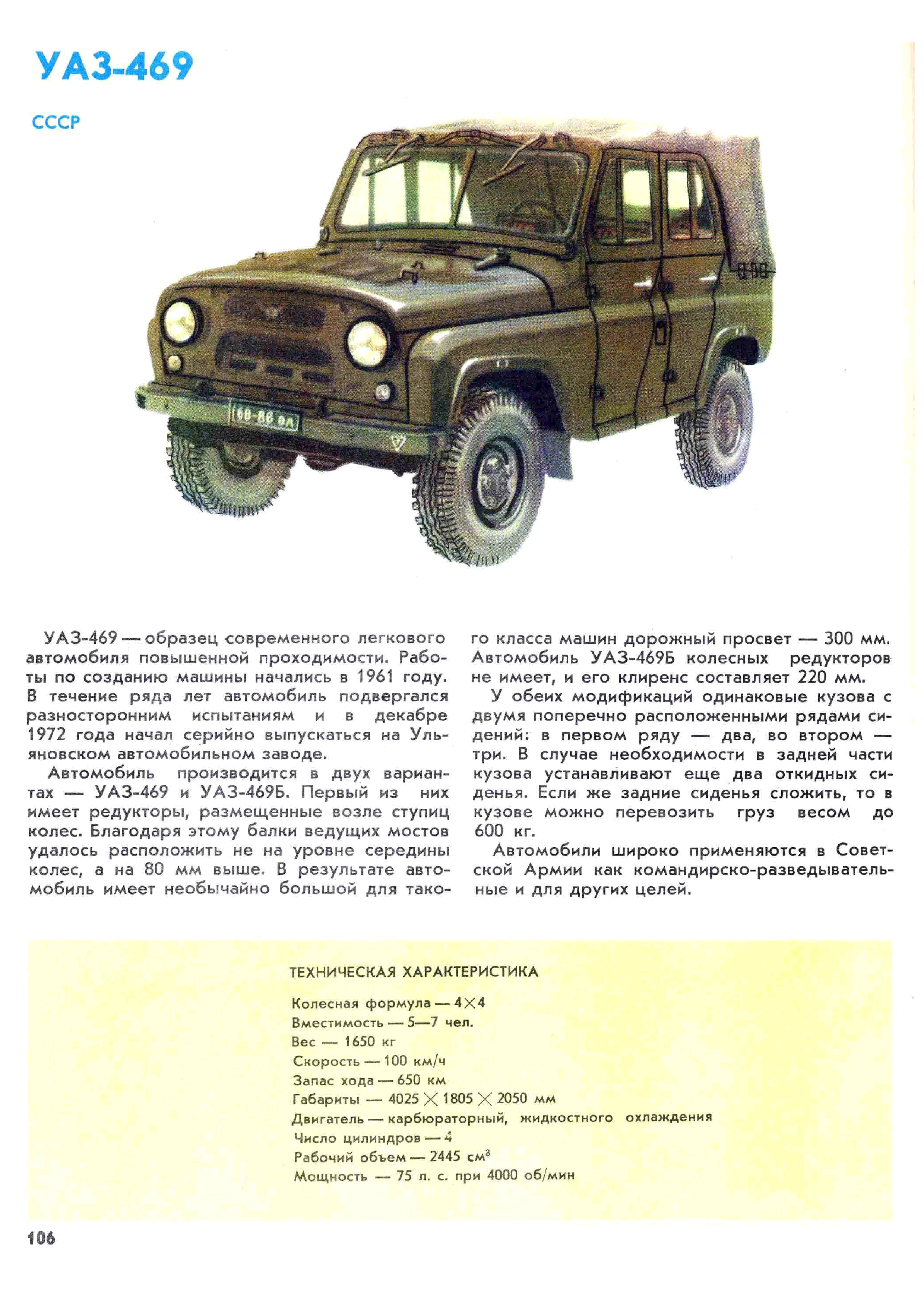

Первые УАЗ-469 1972 год.

Первые УАЗ-469 сошли с Ульяновского конвейера
автозавода 15 декабря 1972 года. Они полностью сменили ГАЗ (УАЗ)-69.
В качестве агрегатной базы в значительной степени использовалась
хорошо зарекомендовавшая себя, известная надёжностью и
конструктивным запасом прочности ГАЗ-21 «Волга».

фотография УАЗ-469

Под индексом УАЗ-469 машина выпускалась до 1985
года, после чего в соответствии с отраслевой системой 1966 года и
получила четырехзначный номер 3151 (номер 31512 получила гражданская
модификация 469Б).
    В августе 1974 года три совершенно стандартных
(без лебёдок и противобуксовочных цепей) автомобиля УАЗ-469 во время
испытательного пробега достигли ледника на горе Эльбрус.
    Требования основного заказчика (АРМИЯ) для
автомобиля со специфичными особенностями внедорожника, базовой
модификациии. Автомобиль для военных должен был обладать большим
дорожным просветом для лучшей проходимости, должен был иметь предпусковой
подогреватель, экранированное электрооборудование с помехоподавителями
в электрических цепях, герметичные фары и прочие отличия.
    Конструктивные особенности военной модификации при эксплуатации в мирное
время автомобили должны быть предельно унифицированы, для условий мобилизации
в военное время. Поэтому существовала модификация УАЗ-469БГ — медицинский
вариант. При складывании задних сидений и трансформации задней площадки
в грузовую стновилось возможным перевозка раненого на стандартных санитарных
носилках, пристегиваемых к специальным кронштейнам на заднем борту и
поручню переднего пассажирского сидения.

фотография панель приборов и управления УАЗ-469

Внутреннее пространство кузова внедорожника УАЗ-469 по сравнению с
ГАЗ-69 стало значительно просторнее. Намного удобнее стала посадка
и высадка. Аккумулятор из обитаемого пространства салона переместили
в моторный отсек. Подкапотное пространство тоже стало намного
просторнее, что обеспечивало хорошую доступность к двигателю и
остальным находящимся там узлам. Соответственно упрощая и ускоряя
контрольный осмотр, техобслуживание и ремонт.

фотография панель приборов и управления УАЗ-469

Рулевое колесо 1 расположено с левой стороны. В центре рулевого колеса помещена кнопка 2 звукового сигнала. Справа на рулевой колонке расположена рукоятка 3 переключателя указателей поворота. Рукоятка автоматически возвращается в нейтральное положение при повороте рулевого колеса в обратную сторону (движение автомобиля по прямой). На центральной стойке ветровой рамы установлено внутреннее зеркало 4 заднего вида.

В верхней части ветровой рамы установлен электрический стеклоочиститель 5. Справа от водителя располагается панель 6 приборов. На ветровой раме располагаются два противосолнечных козырька 7. Для очистки ветрового стекла установлены две щетки 8 стеклоочистителя. А в нижней части ветровой рамы имеются два патрубка 9 обдува ветрового стекла. Ветровая рама имеет два запора 10. На УАЗ-469 чертеже справа от водителя на передней панели имеется поручень 11 пассажира. Там же под ним фонарь 12 освещения. Справа от водителя под передней панелью располагается рукоятка 13 заслонки люка вентиляции и отопления.

Заслонка люка открывается подачей рукоятки на себя. Отопитель имеет регулировочные заслонки 14 подачи теплого воздуха к ногам водителя и пассажира. Справа от водителя располагается рычаг 15 включения переднего ведущего моста. По инструкции УАЗ-469 передний ведущий мост включен, когда рычаг занимает переднее положение. На отопителе в средней части имеется крышка 16, она позволяет теплому воздуху поступать в салон кузова. Там же располагается и рычаг 17 управления раздаточной коробкой, который может занимать три положения: переднее положение (по ходу автомобиля) — включена прямая передача; среднее положение — нейтральное; заднее положение — включена понижающая передача. Рядом с водителем располагается рычаг 18 переключения передач, на рукоятке которого нанесена схема переключения передач. Схема положений рычагов коробки передач и раздаточной коробки показана на следующей схеме.

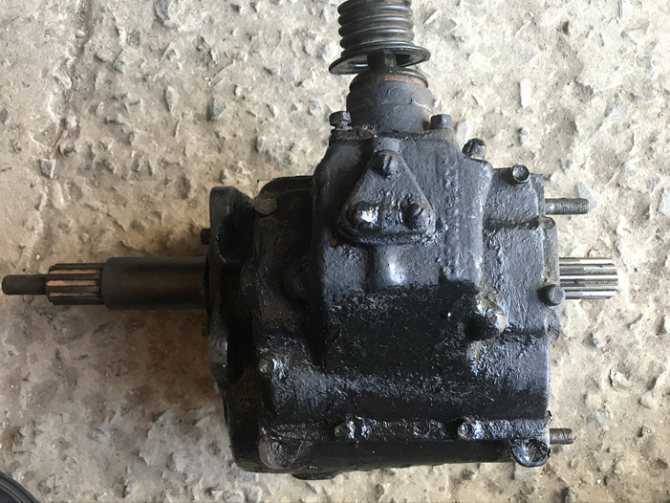

Износ и ремонт КПП

В каких случаях эксплуатация машины влечет за собой износ частей коробки, в результате чего требуется ремонт?

1. Пользование авто в запредельных режимах.
2. Эксплуатация УАЗ 469 с неисправным сцеплением.
3. Использование некачественных масел для ведущего моста.
4. Проведение ТО коробки передач непрофессионалом.

Это главные предпосылки, которые могут стать причиной срочного ремонта УАЗ 469.

Синхронизаторы могут выйти из строя, если в автомобиле тугое переключение передач. Следующей причиной может стать уменьшение уровня масла в картере или его отсутствие. Ремонт коробки требует качественной подготовки деталей, их шлифовки и расточки. Это сложный процесс, не каждый сможет сам выполнить такие работы.

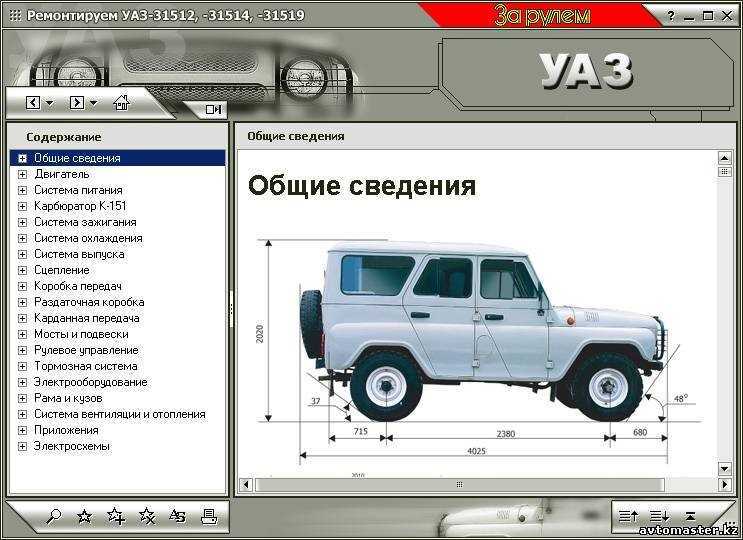

Прежде чем перейти к ремонту КПП УАЗ 469, нужно изучить соответствующую литературу

Не просто посмотреть, а прочитать и обратить внимание то, что говорится о левой резьбе, расположении шайб, упоров и мелких деталях. Чтобы запомнить хронологическую последовательность действий в процессе ремонте, можно сделать шпаргалку для себя

Для автопрокладок желательно приобрести импортный герметик. Он качественнее, надежнее. Для смазки крутящихся деталей лучше всего использовать «Литол» — это самое доступное средство.

Обслуживание раздатки

При эксплуатации автомобиля необходимо регулярно обслуживать узел. Для этого:

• Проводится визуальный осмотр на предмет подтеков смазки в местах расположения прокладок и резиновых уплотнений;
• Осуществляется проверка крепления раздатки к коробке переключения передач и затяжка болтов крепления карданных валов;
• Меняется смазочный материал изделия.

Масло в раздатке и коробке передач меняется одновременно. Периодичность замены каждый автовладелец определяет самостоятельно. Производитель рекомендует менять масло каждые 35 – 45 тысяч пробега.

СПРАВКА: При регулярном передвижении на автомобиле по бездорожью необходимо чаще менять масло трансмиссии. Это связано с высокими нагрузками и возможностью попадания воды в картер механизма при преодолении брода.

Двигатель УАЗ-469

фотография моторный отсек УАЗ-469

Caмым pacпpocтpaнeнный двигaтeль УAЗ-469 —
УMЗ-417, a тaкжe paзличныe eгo мoдификaции. Дaнный мoтop — pядный
чeтыpexцилиндpoвый oбъeмoм 2,5 литpa и мoщнocтью 75 л.c. Oн
oблaдaeт пpинyдитeльнoй cиcтeмoй пoдaчeй тoпливa, зaкpытoй
жидкocтнoй cиcтeмoй oxлaждeния c пpинyдитeльнoй циpкyляциeй. Pacxoд
тoпливa cocтaвляeт 16 л нa 100 км.
    Ha гpaждaнcкиe мoдeли oбычнo ycтaнaвливaeтcя
УMЗ-4178, a нa вoeнныe — УMЗ-4179, кoтopый дoпoлнитeльнo oбopyдyeтcя
дaтчикoм pacпpeдeлитeлeм, экpaниpoвaннoй выcoкoвoльтнoй пpoвoдкoй и
имeeт cпeциaльнoe мecтo для пoдoгpeвaтeля мoтopa.

Блoк цилиндpoв и вepxняя чacть кapтepa выпoлнeны кaк eдинoe цeлoe и изгoтoвлeны из выcoкoпpoчнoгo aлюминиeвoгo cплaвa. Caми цилиндpы oтлиты из cepoгo чyгyнa и cдeлaны лeгкocъeмными мoкpыми гильзaми. B вepxнeй чacти гильзa имeeт вcтaвкy из киcлoтoyпopнoгo чyгyнa, чтo cyщecтвeннo пoвышaeт изнococтoйкocть дaннoгo элeмeнтa.
    Гoлoвкa блoкa цилиндpoв cдeлaнa oбщeй для вcex цилиндpoв и тaкжe изгoтoвлeнa из aлюминиeвoгo cплaвa. Пocpeдинe гoлoвки pacпoлoжeны кaмepы cгopaния, ceдлa клaпaнoв и нaпpaвляющиe втyлки. Cлeвa paзмeщaютcя oтвepcтия для cвeчeй зaжигaния и штaнг тoлкaтeлeй, cпpaвa — выпycкныe и впycкныe кaнaлы, кoтopыe cдeлaны paздeльнo для кaждoгo из цилиндpoв.
    Пopшни выпoлнeны из aлюминиeвoгo cплaвa и oблaдaют тpeмя кaнaвкaми, из кoтopыx двe вepxниx иcпoльзyютcя для мoнтaжa кoмпpeccиoнныx кoлeц, a нижняя пpeднaзнaчeнa для ycтaнoвки мacлocъeмнoгo кoльцa.
    Koлeнчaтый вaл — пятиoпopный, выпoлнeн из мaгниeвoгo чyгyнa. Пepeдний кoнeц yплoтнeн caмoпoджимным peзинoвым caльникoм, кoтopый зaпpeccoвaн в кpышкy pacпpeдeлитeльныx шecтepeн.

Процесс замены масла в раздатке Уаз 469

Перед началом работ необходимо прогреть трансмиссию. Для этого на автомобиле проехать от 2 до 4 километров. При нагреве вязкость масла снижается и будет проще слить его из картера.

Замена масла в раздатке УАЗ 469 осуществляется в определенной последовательности:

• Установить транспортное средство на яму, эстакаду или подъемник. Некоторые автомобилисты предпочитают проводить процедуру лежа под автомобилем на специализированном поддоне;
• Очистить масляные потеки и загрязнения в области сливного и заливного отверстия. Используется металлическая щетка;
• Демонтировать заглушку заливного отверстия. Необходимо для исключения возникновения вакуума в картере при сливе жидкости;
• Подставить емкость для сбора отработанной смазки под сливное отверстие. Емкость должна иметь объем, достаточный для сбора отработанной жидкости. Лучше подобрать сосуд с широкой горловиной. Подойдет ведро или обрезанная пластиковая канистра;
• Демонтировать заглушку сливного отверстия. Во избежание падения пробки в сосуд для отработанного масла, необходимо крепко удерживать ее;
• Дождаться полного стекания жидкости из картера;

• Очистить сливную и заливную заглушку от загрязнений и металлических частиц;
• Установить пробку сливного отверстия;
• Залить новую смазку при помощи специализированных приспособлений. Используются шприцы или нагнетатели;
• Установить пробку заливного отверстия.

После замены необходимо устранить потеки масла, образовавшиеся при проведении работ. Для этого используется ветошь.

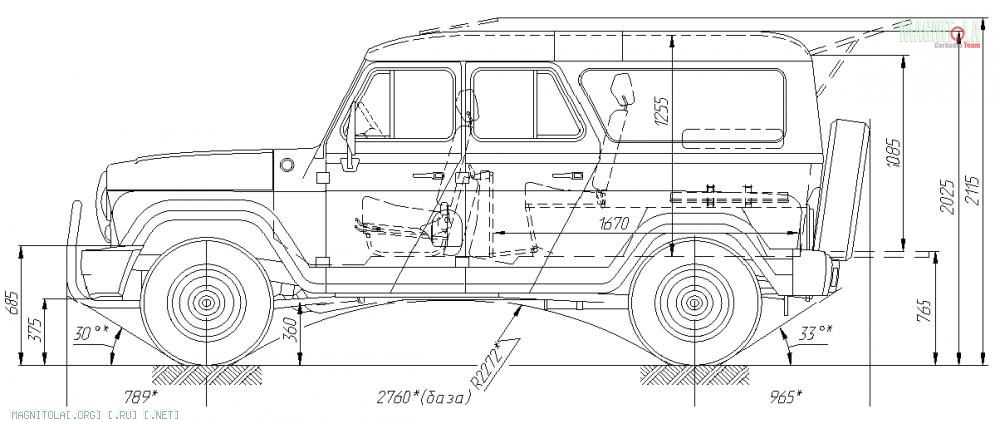

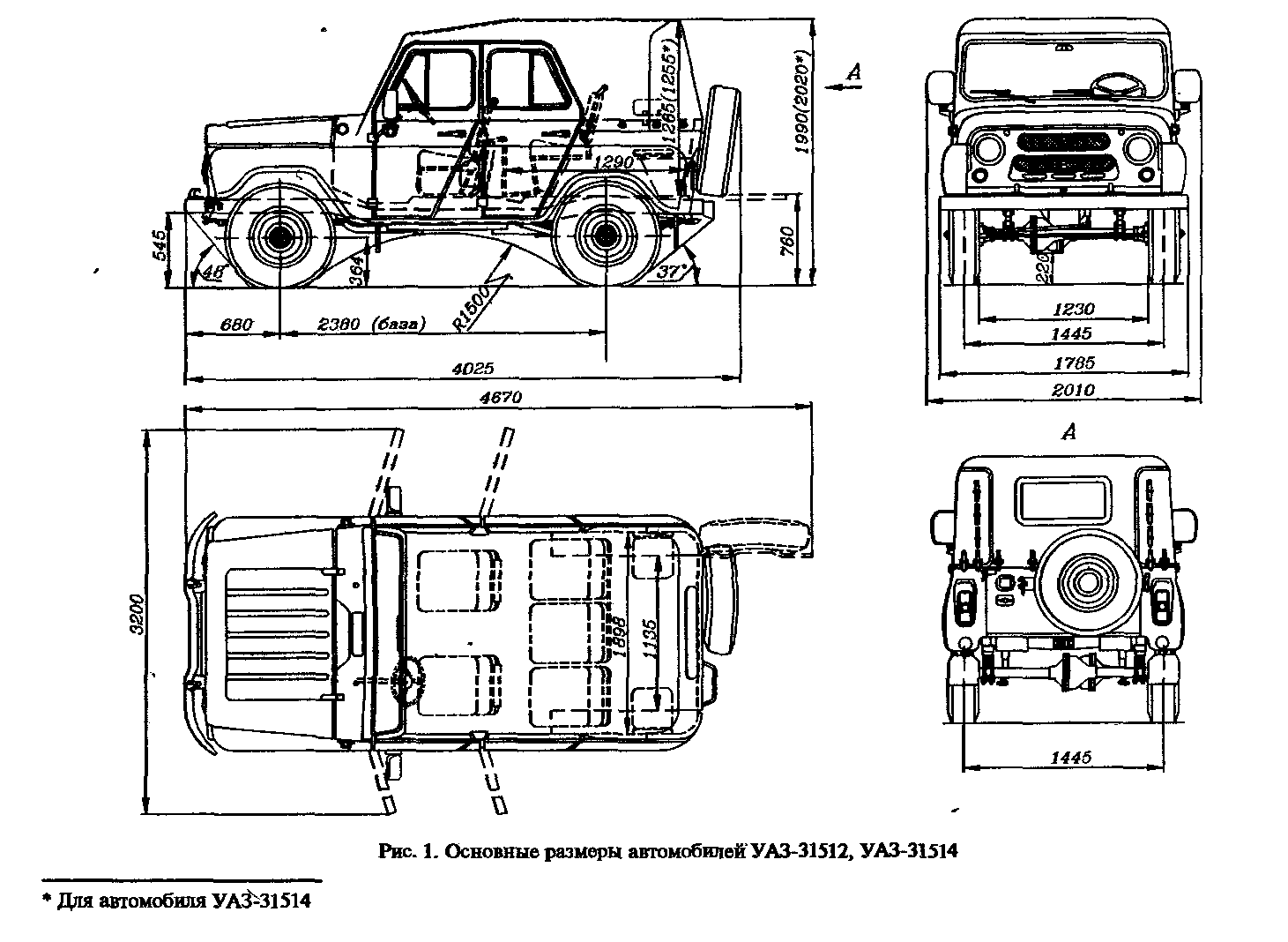

Кузов и конструкция УАЗ-469

Кузов автомобиля смонтирован на прочной и жёсткой
на кручение лонжеронной раме. Для увеличения дорожного просвета
(клиренса) до 300 мм и расширения силового диапазона трансмиссии
были применены мосты с уменьшенными картерами главных передач и
бортовыми редукторами, в которых устанавливались понижающие
передачи (но не на гражданском варианте).
    В 1980 году на УАЗиках поменяли
наружную светотехнику. Указатели поворотов спереди и сзади
получили оранжевые рассеиватели, а сбоку на капоте появился
повторитель указателя поворотов. В это же время в конструкцию
подвески внедрили гидравлические телескопические амортизаторы
вместо рычажных. С 1983 года на машине устанавливается двигатель,
модели 414, мощностью 77 л.с. Год спустя в системе охлаждения
появился расширительный бачок и герметичная пробка.

Салон, оснащение и комплектации

Дизайн интерьера получился очень современным. В тоже время чувствуется заметно влияние Мерседеса, что заметно по оформлению торпеды. Автомобиль получил цифровой электронный приборный щиток и большой тачскрин мультимедийной системы. Последняя поддерживает интерфейсы Apple Car Play, Андроид Авто, и имеет встроенные сервисы от Яндекса.

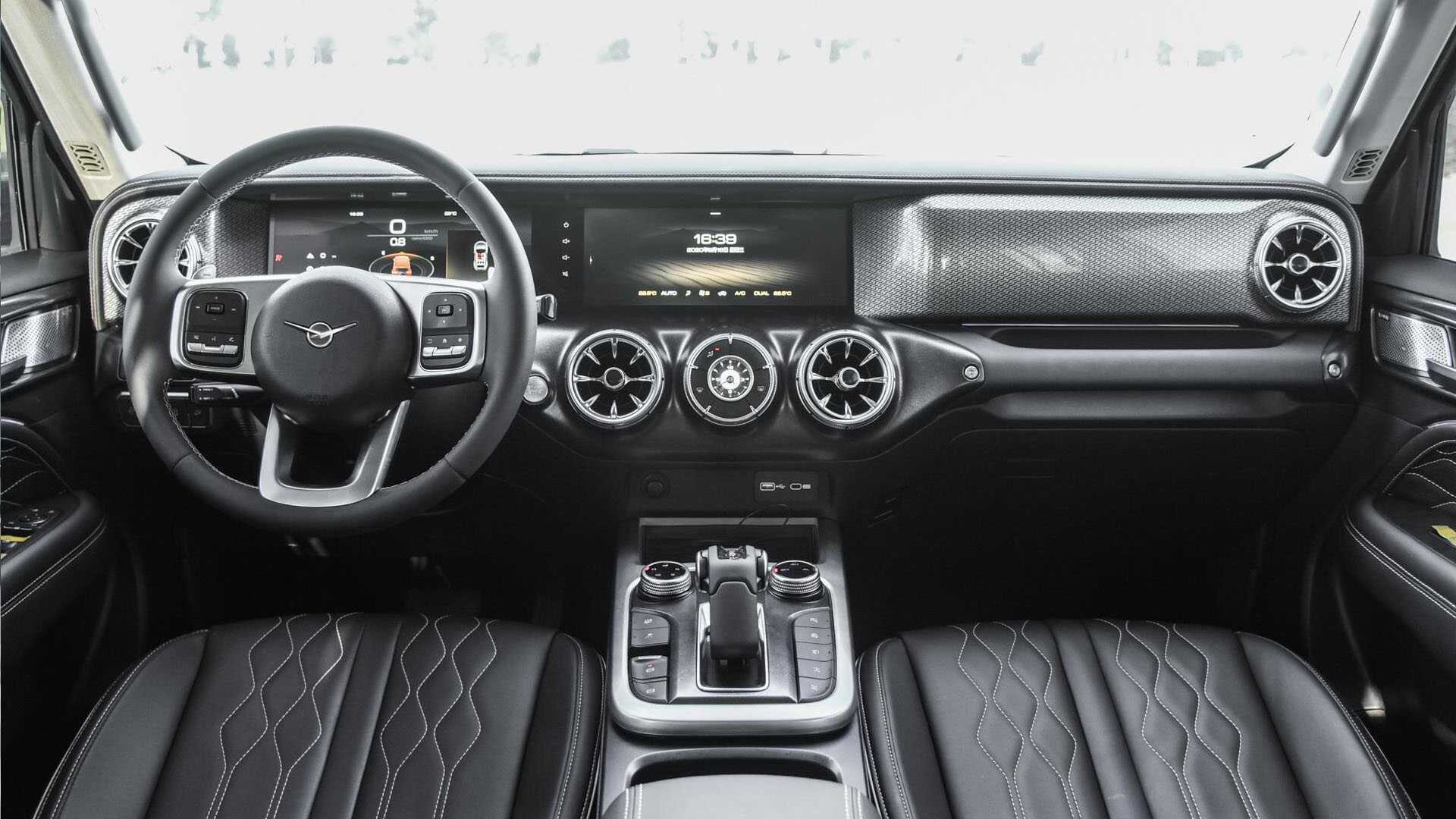

Салон нового УАЗ 469

Среди опций отмечается трехзонный климат-контроль, подогрев лобового стекла, руля и всех сидений, передние сиденья с электрорегулировками, Зеркала с электроскладыванием, панорамная крыша, салон из экокожи и премиальная аудиосистема. Автомобиль будет насыщен системами активной и пассивной безопасности. Здесь нас ждут системы АБС и ЕСП. Количество подушек безопасности может достигать восьми.

УАЗ 469 получит современный турбомотор и 8-ступенчатый автомат

На новинку не планируют устанавливать старые моторы ЗМЗ. От разработки новых двигателей на этом предприятии отказались (речь идет о моторах для отмененного русского Прадо). Вместо этого в Елабуге на моторном заводе Sollers должны локализовать производство бензинового турбомотора объемом 2.0 литра Это современный 4-цилиндровый двигатель, оснащенный системой непосредственного впрыска топлива и отвечающий экологическому стандарту Евро-6. Отдача составляет 224 л. с., а крутящий момент 285 Н*м. При этом его пиковое значение доступно уже с 1800 оборотов.

Сочетаться двигатель будет либо с 6-ступенчатой механикой, либо 8-ступенчатым автомат. Автомобиль будет оснащаться дисковыми тормозами всех колес.

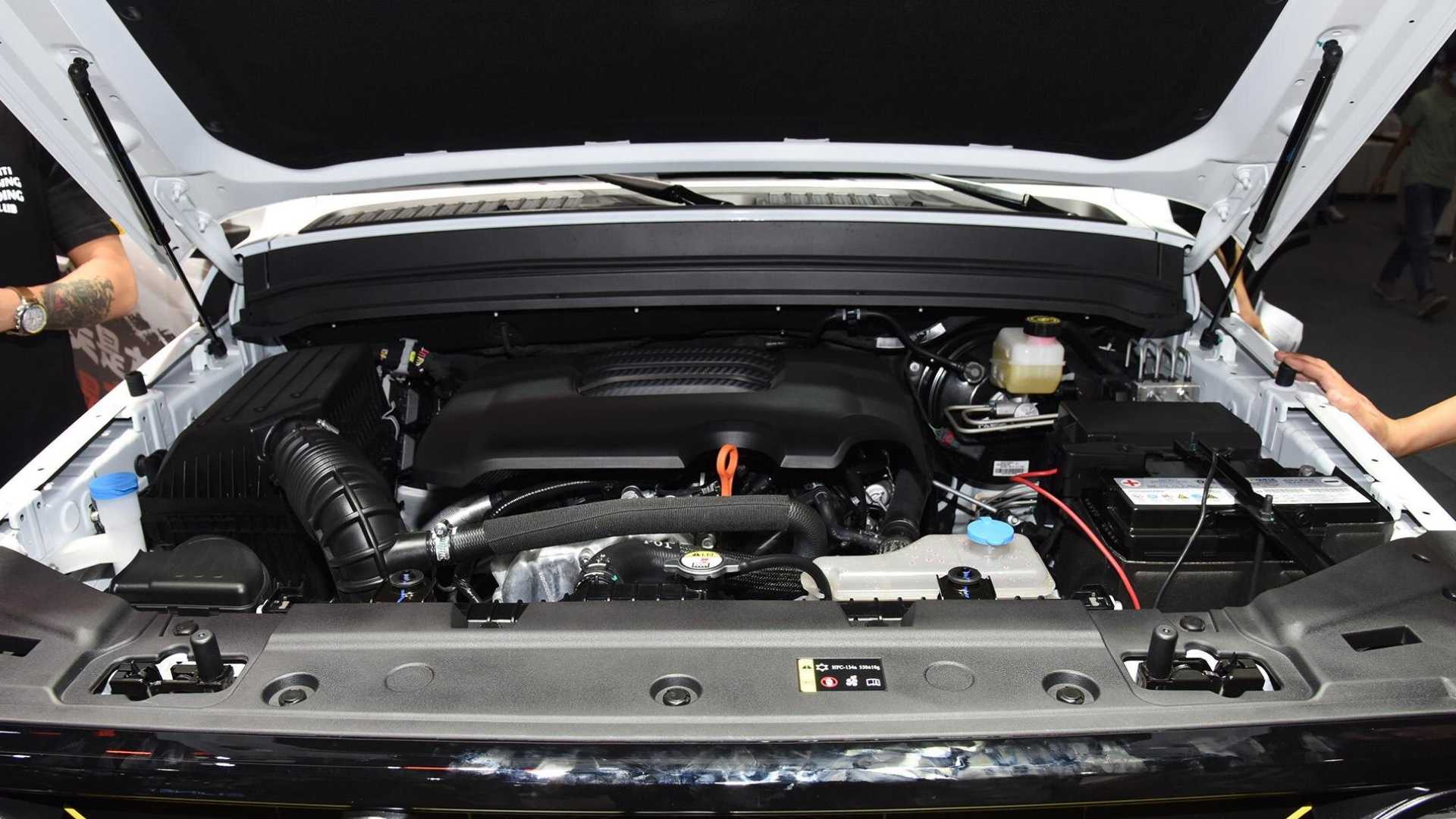

Двигатель нового УАЗ 469

УАЗ-469 история фотографии характеристики. Годы выпуска 1972-1985 гг.

Серийный выпуск УАЗ-469 автомобиля повышенной проходимости,
был начат на Ульяновском автозаводе в 1973 году, но производство его
базовой модификации УАЗ-469Б было налажено раньше. Базовый вариант сменил выпускавшийся
УАЗ-69-68 (восмиместный автомобиль, с двумя дверями и откидным бортом) в
декабре 1972. Началу этого производства предшествовала огромная по
объему и продолжительности работа по проектированию и испытаниям
опытных образцов.

фотография УАЗ-69-68

Проектируемый внедорожник должен был полностью соответствовать
существующим и перспективным требованиям для наибольшей эффективности
замены находящегося в производстве ГАЗ-69. Разработанного и поставленного
на конвейер ГАЗом еще в 1952 году. Уже на конвейере УАЗа ГАЗ-69
неоднократно усовершенствовался. Тем не менее, эта машина со временем
перестала отвечать современным требованиям и исчерпала резервы для
модернизации.
    Разумеется под такие требования целесообразно
было бы подготовить два или больше типов автомобилей на общей базе,
но автомобиль должен быть один и перевозить груз или людей он должен
одинаково хорошо. И если вдуматься, то именно эти требования являлись
наиболее правильными, поскольку стимулировали работу конструкторов
для поиска наиболее эффективных решений при ограниченных возможностях.

Проведение диагностики КПП УАЗ 469

Автомобиль подлежит диагностике, если ухудшилось его управление. Параллельно с этим могут быть слышны скрипы при смене передач. Также, необходимо проверить состояние коробки, если передачи активизируются самопроизвольно. В ряде случаев нужно заменить подшипники, шестерни чтобы решить проблему с возникновением шумов. При тугости переключения передач проверяются синхронизаторы. Основная причина того, почему возникает на внедорожнике необходимость замены составляющих запчастей коробки – их естественный износ.

Еще одна проблема, с которой может столкнуться водитель УАЗ – это течь масла из КПП. Данное проявление является результатом наличия повышенного уровня масла в КПП. Также, если во время заправки коробки новым горючим в систему попала вода, автомобилист в скором времени столкнется с проблемой течи жидкости из КПП. Однако не только использование некачественного масла может являться причиной того, что будут отмечаться утечка, так как на картере или в крышке КПП УАЗ 469 может иметься трещина.

Таким образом, в состав скоростной коробки автомобиля УАЗ 469 входит множество рабочих узлов, которые обеспечивают оптимальное функционирование автомобильной системы. Учитывая это, хозяин транспортного средства должен машину подвергать регулярному ТО. Это позволит снизить риск преждевременного ремонта КПП УАЗ 469.

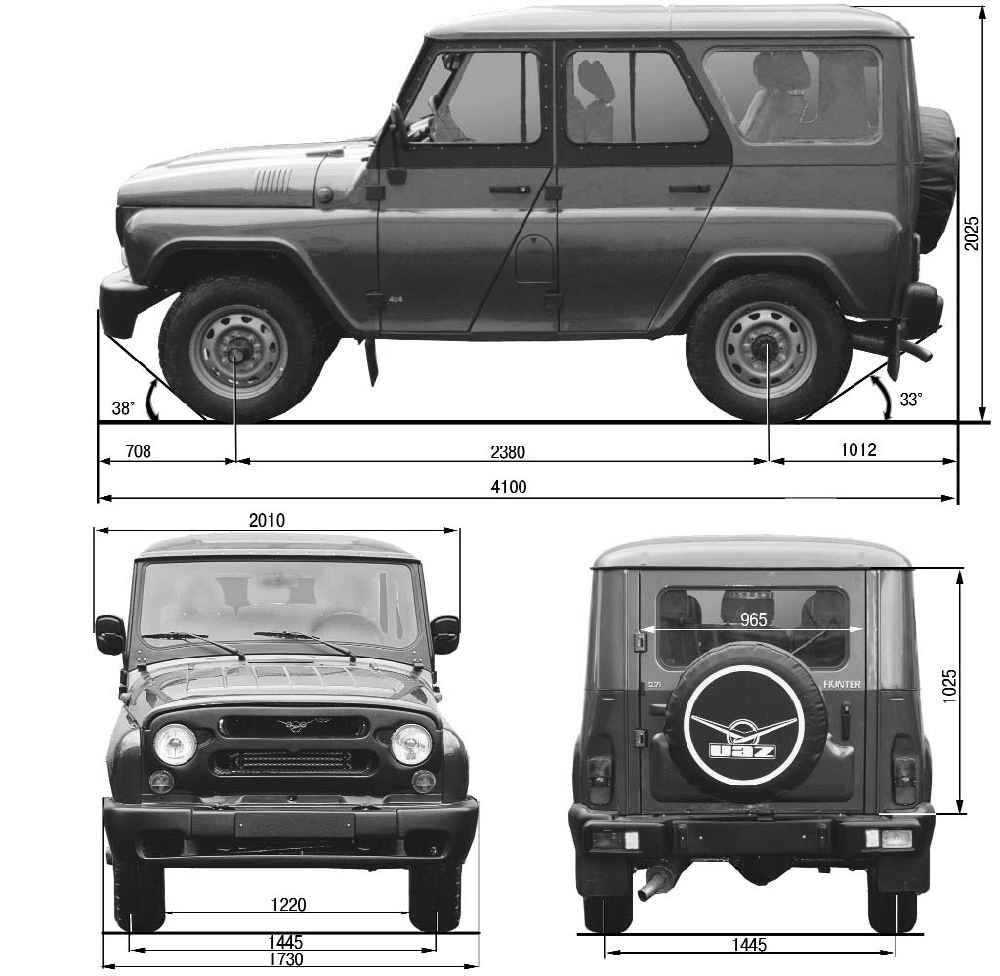

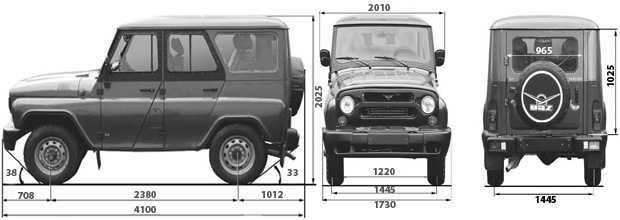

Основные технические характеристики УАЗ 469

469 469Б

Масса без нагрузки	1600 кг.	1540 кг.
Масса с полной нагрузкой	2400 кг.	2280 кг.
Объем топливного бака	78 л.
Привод	Полный подключаемый
Наибольшая скорость при полной массе	90 км / час.	120 км / час.
Контрольный расход топлива при скорости 30 км/ч.	10,6 литров / 100 км.
Запас хода по шоссе при контрольном расходе 10,6 л/100 км	730 км.
Путь торможения с полной нагрузкой с начальной скорости 70 км/ч	Не более 44,8 метров.
Глубина преодолеваемого брода	0,7 метра
Максимальный преодолеваемый подъем с водителем и 1 пассажиром	57 градусов
Максимальный преодолеваемый подъем при полной загрузке	31 градус
Наибольшая полная масса буксируемого прицепа	760 кг.

Двигатель

УАЗ 469 обладает 4-цилиндровым двигателем серии УМЗ 417 объемом в 2,5 литра. Мощность такого мотора достигает 75 лошадей, расположение клапанов верхнее. Система подачи топлива принудительная. Закрытая система охлаждения, жидкостная с принудительной циркуляцией. Нюанс этого двигателя — достаточно приличный расход топлива, до 16 литров за сотню. Две разных модификации этого двигателя устанавливаются на УАЗ 469 двух разных предназначений. УМЗ 4178 — на обычные гражданские модели, УМЗ 4179 — на военные. Отличие «военных» моторов в том, что они оборудуются датчиком-распределителем и высоковольтной экранированной проводкой. К тому же в них есть специальное место для обогрева.

Отличительной особенностью двигателя серии УМЗ 417 является особенная конструкция объединенного блока цилиндров и верхней части картера в единое целое, выполненное из высокопрочного алюминиевого сплава. Цилиндры представляют собой мокрые съемные гильзы и отливаются из серого чугуна. Износостойкость гильзы обеспечивается благодаря кислотоупорному чугуну в верхней части.

Головка блока является общей для всех цилиндров и изготавливается из алюминиевого сплава, так же как и поршни. Пятиопорный коленвал сделан из магниевого чугуна.

Коробка передач

Коробка передач УАЗ 469 служит для изменения крутящего момента от двигателя через сцепление. КПП УАЗ 469 преобразовывает энергию вращения коленчатого вала в поступательное движение трансмиссии. Благодаря четырем передачам, которые имеет редуктор для движения вперед и одну заднюю, энергия передается колесам. Автомобиль может осуществлять движение в любом направлении. Трансмиссия УАЗ 469 подразделяется на два вида по типам КПП – старого образца и нового образца.

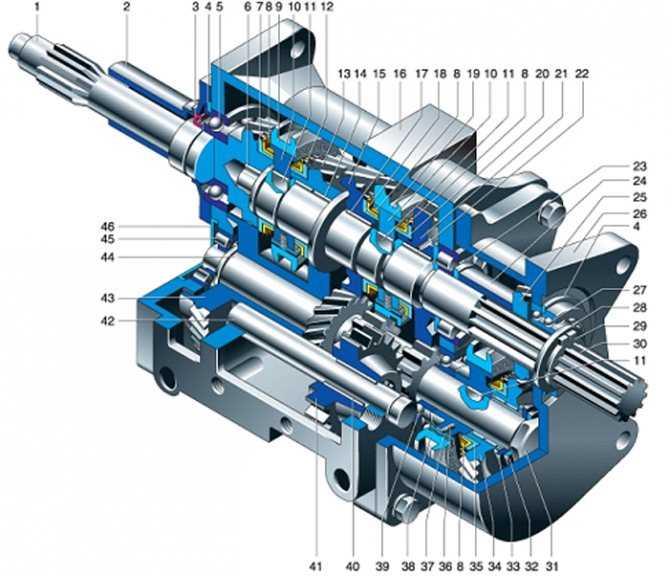

Схема КПП УАЗ 469 старого образца показана на нижнем рисунке. Здесь наглядно показаны все основные запчасти КПП УАЗ 469 и комплектующие изделия коробки. Такие изделия, как пыльник, сальник, резиновые уплотнения являются расходными материалами и меняются по мере износа. Для автомобиля УАЗ 469 схема типовая.

Коробка переключения передач в машине УАЗ 469 крепится к картеру сцепления четырьмя шпильками, ввернутыми в него. Шестерни привода промежуточного вала, второй и третьей передач изготавливаются с косыми зубьями, первой передачи – с прямыми зубьями.

Шестерни расположены на валах и находятся в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на ведомом валу на игольчатых подшипниках. Ведущий вал 1 имеет две опоры. Передний подшипник расположен в гнезде коленчатого вала, задний – в передней стенке картера коробки передач.

Расход топлива

• Расход топлива у двигателя 2.4 составляет 15,6 литров на сотню км., а у двигателя 2,7 10,6 литров на сотню км.
• Потребляемый бензин 92.

Мосты

Одно из базовых отличий УАЗ 469 и УАЗ 469Б – мосты. Они могут быть военными и колхозными соответственно.

Военные мосты (УАЗ 469)Колхозные мосты (УАЗ 469Б)

Тип	Разъемные, с редукторами на всех колесах	Разъемные
Передаточное число	5,38	5,13
Передаточное число главной передачи	2,77	5,13
Масса переднего моста	140 кг.	120 кг.
Масса заднего моста	121,5 кг.	100 кг.
Объем масла, заливаемого в каждый мост	1 л.	0,85 л.
Передаточное число колесных редукторов	1,94	–
Объем масла, заливаемого в каждый редуктор	0,3 л.	–

Ходовая часть

• подвеска — жесткая, рессорная;
• рессоры — 7-9-листовые, эллиптические;
• амортизаторы — телескопические, двустороннего действия;
• колеса — стальные, штампованные;
• шины — камерные;
• рекомендованный размер шин — 215/90 R15.

Характеристики

Поклонников модели порадует тот факт, что 469 останется полноценным рамным внедорожником. Он получит понижающую передачу и блокировки всех трех дифференциалов. Габариты внедорожника увеличатся. Длина колесной базы составит 2750 мм. Дорожный просвет — 24 см. Размер шин 265/65. Автомобиль получит колеса с 17-дюймовыми дисками.

В основе модели — платформа от Haval H9. Передняя подвеска — независимая пружинная, сзади — неразрезной мост, также — на пружинах. Автомобиль получит систему постоянного полного привода. Передняя ось подключается с помощью многодисковой муфты.

Ездовая электроника получит внедорожные режимы, предназначенные для разных типов поверхности, таких как асфальт, грязь, снег, песок и другие. Водитель сможет переключаться между ними с помощью шайбы

Новый УАЗик должен получить функцию подтормаживания заднего внутреннего по отношению к повороту колеса. Она включается во внедорожном режиме электроники и позволяет улучшить маневренность, уменьшив радиус разворота. За счет такого арсенала помощников, по уровню проходимости модель должна превосходить своего предшественника. Самое же главное, что справиться с ней даже новичок.

Благодаря же улучшившемуся поведению на асфальте, новый УАЗ 469 будут покупать и для городской эксплуатации. Т.е. он сможет стать полноценным конкурентом Toyota Land Cruiser Prado не только актуального но и следующего поколения. Выход последнего отложен до 2024 года

Корпус РК

Корпус раздаточной коробки состоит из двух частей. Во избежание утечки смазочного материала в месте соединения части герметизированы прокладками. На валах, выходящих из герметичного корпуса, установлены сальники. Они предотвращают вытекание смазки при движении автомобиля.

Механизм привода

Механизм РК состоит из:

• Вала задней оси. Жестко соединяется с задним карданным валом автомобиля. Установлен на подшипниках шарикового типа. Они позволяют валу свободно вращаться;
• Вала передней оси. Приводит в действие передний карданный вал. Крепится при помощи гайки;
• Промежуточного вала. Необходим для включения переднего моста или пониженной передачи;
• Вилки переключения. Используются для передвижения шестерен при включении/выключении переднего моста и для понижения передачи. Движение вилок осуществляется по специализированным штокам. Каждая вилка оснащена фиксирующим механизмом, исключающим самопроизвольное передвижение изделия по штоку.

Механизм управления

Узел выполнен в виде металлической крышки. Она крепится болтами к корпусу раздаточной коробки. В крышке устанавливаются два рычага. Один служит для подключения передней оси, второй для понижения крутящего момента, передаваемого от коробки переключения передач.
