Дизайн салона ВАЗ 2115
Салон стал более комфортабельным в сравнении с более ранними моделямиза счет множества усовершенствований и новых деталей: приборная панель приобрела обтекаемую форму, на ней появились дополнительные датчики контроля, сигнализирующие водителю о тех или иных изменениях в состоянии автомобиля.
Также в ВАЗ 2115 изменились верхние точки крепления передних ремней безопасности, причем крепление регулируется по высоте, что важно для безопасности водителей и пассажиров разного роста и телосложения. Между передними сиденьями появилась консоль, рулевая колонка стала регулируемой
Кроме этого модель ВАЗ 2115 оснащена усовершенствованной отопительной системой салона и бортовой системой управления. Эта система сообщает водителю об оставленном ключе в замке зажигания, о том, что в двигателе закачиваются охлаждающие и смазочные жидкости, а также о необходимости замены тормозных колодок, о закрытии дверей и о том, что не застегнуты ремни безопасности.
Вместительный багажник ВАЗ 2115 и просторный салон сделали данную модель незаменимой для путешествий и поездок на дальние расстояния. Большое заднее сиденье, спроектировано согласно законам эргономики, и позволяет всем пассажирам ощутить удобство и комфорт во время езды.
Технические характеристики ВАЗ 2115
В сравнении с ВАЗ 21099, новая модель ВАЗ 2115 стала на 225 мм длиннее. Изменения коснулись также передней и задней части авто, а также дизайна салона. Без изменений остались только боковины, двери и крыша. «Пятнадцатая» модель получила усовершенствованные передние фары, новые задние фонари, модернизированную форму капота и передних крыльев, бамперы такого же цвета, как и кузов, новую крышку багажника, обтекатели порогов и молдинги дверей. Также автомобиль оборудован высококачественной светотехникой. Генератор ВАЗ более мощней и выдает больший токовый номинал.
В зависимости от модификации, ВАЗ 2115 может комплектоваться 1.5 и 1.6-литровыми бензиновыми, а также карбюраторными силовыми агрегатами. В 2001 году на российском автомобильном рынке появилась модификация, оснащенная двигателем с распределенным впрыском топлива. Новый ведомый диск сцепления с эффективным демпфером холостого хода позволяет повысить долговечность агрегата и снизить издаваемый им шум на холостом ходу.На панели блока индикации бортовой системы контроля можно увидеть всю служебную информацию, в частности – о закрытии дверных замков, оставленном ключе зажигания, непристегнутых ремнях безопасности, уровне масла, омывающей и охлаждающей жидкостей. Отопительная система, разработанная по новой схеме, обеспечивает качественный обогрев всего салона.
На рынке ВАЗ-2115 представлен в таких комплектациях – «стандарт», «норма» и «люкс».
Сегодня выпускается несколько модификаций «пятнадцатой» модели. Изначально они оснащались 1.5-литровым карбюраторными двигателями, но позже появились варианты с объемом двигателя 1.1 л, 1.3 л и 1.5 л (последний — с распределенным впрыском топлива).
На сегодняшний день наибольшим спросом пользуются модификации:
- ВАЗ-2115-20 – с четырехдверным закрытым кузовом типа «седан». Оснащена 1.5-литровым двигателем с распределенным впрыском топлива, развивающим мощность 78 л.с. Максимальная скорость составляет 170 км/час, разгон до сотни – 13 с;
- ВАЗ 2115-01 — с четырехдверным закрытым кузовом типа «седан». Оснащена карбюраторным 1.5-литровым агрегатом с максимальной мощностью 76 л.с. Максимальная скорость достигает 165 км/час, разгон до «сотни» — около 14 с;
- ВАЗ 2115-91 – оснащена роторно-поршневым двигателем с рабочим объемом 1308 куб.см. мощностью 135 л.с., позволяющим разогнать автомобиль до 100 км/час за 9 с. Максимальная скорость – 190 км/час.
Что появилось нового и что осталось от предшественников
ВАЗ 2115 имеет регулируемую рулевую колонку, эффективный обогрев салона и бортовую систему оповещения водителя о закрытии замков дверей, оставленном в замке ключе зажигания, уровне масла и охлаждающей жидкости в двигателе, предельном износе тормозных колодок. Просторный салон ВАЗ 2115 позволяет получать удовольствие от любой поездки
Если сравнивать внешний вид ВАЗ 2115 и ВАЗ 21099 то сразу же можно заметить, что обновленная модель отличается по многим параметрам. Дизайн автомобиля стал более интересным, он полностью соответствует современным требованиям и основным тенденциям автомобилестроения. Автомобиль приобрел обтекаемую форму и плавные линии, изменились передняя и задняя части машины. Форма капота стала более выпуклой, а передние фары и крылья автомобиля подчеркивают обновленный дизайн. Крыша и двери остались такие же, как и у прародителя данной модели – ВАЗ 21099. Задний и передний бамперы покрашены в цвет кузова. Создан дополнительный «стоп» — сигнал на спойлере багажника в модели ВАЗ 2115. Объем багажного отделения стал значительно больше, за счет изменения формы крышки багажника, которая открывает проем до самого бампера.
Кроме этого появились новые элементы: молдингина дверях, одной расцветки с кузовом, и обтекатели на порогах. Обновления очевидны и в светотехнике модели ВАЗ 2115, одно из которых – противотуманные фары. Такие перемены наверняка оценят даже самые требовательные автомобилисты. Проведенные усовершенствования положительным образом повлияли на популярность модели ВАЗ 2115. Автомобиль полностью соответствует всем критериям и веяниям современной автомоды. Специалисты отмечают, что обновление дизайна способствовало и улучшению аэродинамических показателей движения автомобиля ВАЗ 2115.
Технические характеристики ВАЗ 2115
ВАЗ-2115 / Лада Самара — четырёхдверный переднеприводный седан разработки Волжского автомобильного завода.
Серийный выпуск с 1997 года.
Автомобиль ВАЗ-2115 стал первенцем из линейки под условным названием Самара-2, которая представляет собой модернизацию моделей семейства Спутник/Самара. ВАЗ-2115 представляет из себя рестайлинговую модель ВАЗ-21099. От предшественника новая модель отличается новой крышкой багажника, новыми задними фонарями со вставкой между ними, бамперами, окрашенными в цвет кузова, спойлером багажника с дополнительным стоп-сигналом, обтекателями порогов, молдингами дверей, а также новым салоном.
Автомобиль начали собирать в 1997 году в опытно-промышленном производстве, а с 2000 года он был запущен и на заводской конвейер. В 2004 г. он полностью заменил собой модель ВАЗ-21099.
На автомобиль устанавливаются 1,5 и 1,6 — литровые бензиновые двигатели. Первоначально выпускались модификации с карбюраторным двигателем. Но в 2000 году вышла модификация с двигателем с распределенным впрыском топлива.
В настоящий момент ВАЗ-2115 находится в широкой продаже по всей России.
Предусмотрены два варианта исполнения:
1). 21154-20-010 «стандарт» – 246547 рублей
2). 21154-22-010 «люкс» – 254198 рублей

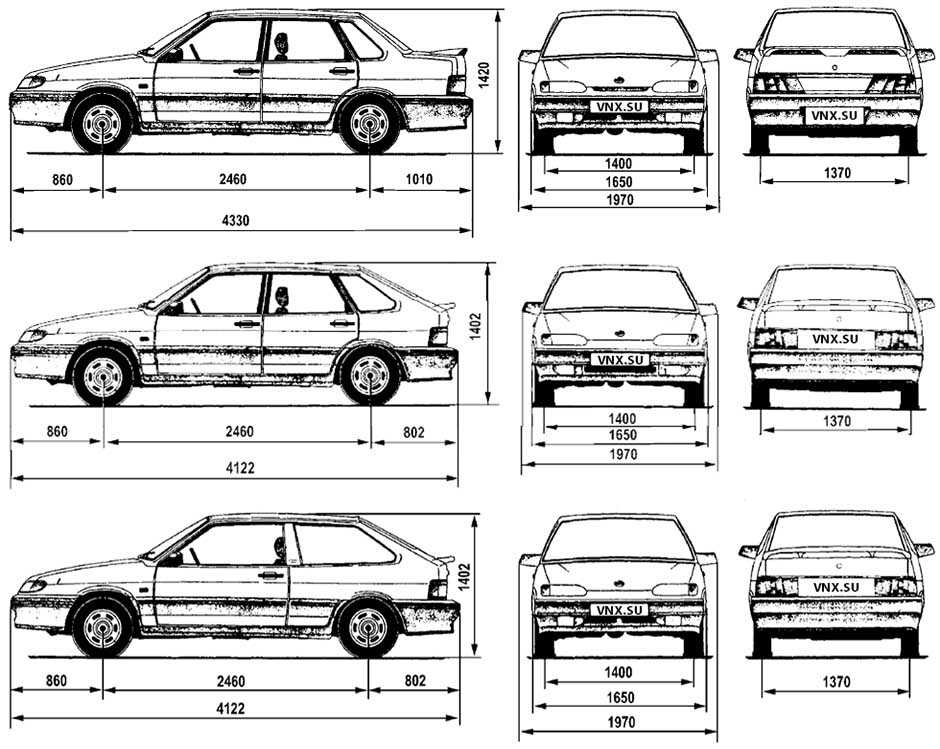

Размеры, мм:
длина, мм ширина, мм высота, мм |
4330 1420 |
|
База, мм | 2460 | |
Колея спереди, мм | 1400 | |
Колея сзади, мм | 1370 | |
Дорожный просвет, мм | 165 | |
Радиус поворота, м | 5,2 | |
Снаряженная масса, кг | 985 | |
Полезная нагрузка(грузоподъемность), кг | 425 | |
Полная масса, кг | 1410 | |
Допустимая полная масса буксируемого прицепа с тормозами, кг | 750 | |
Допустимая полная масса буксируемого прицепа без тормозов, кг | 300 | |
Время разгона 0–100 км/ч, сек. | 14,2 | |
Максимальная скорость, км/ч | 160 | |
Топливо | неэтилированный бензин АИ-95 (min) | |
Емкость топливного бака, л | 43 | |
Расход топлива (EU 99/100), л/100 км:
при скорости 90 км/ч при скорости 120 км/ч городской цикл |
5,7 7,8 8,9 |
|
Колесная формула / ведущие колеса | 4 x 2 / передние | |
Тип кузова | седан | |
Количество дверей | 4 | |
Количество мест | 5 | |
Объем багажника (VDA), л | 430 | |
Тип двигателя | бензиновый, четырехтактный | |
Расположение | спереди поперечно | |
Конфигурация | Р4 | |
Число клапанов | 8 | |
Рабочий объём, куб.см | 1596 | |
Система питания | распределенный впрыск с электронным управлением | |
Нейтрализатор | есть | |
Нормы токсичности | Евро-2 | |
Степень сжатия | 9,8 | |
Максимальная мощность, кВт / об.мин. | 59,5/5200 | |
Максимальный крутящий момент, Нм при об/мин | 120/2700 | |
Тип | переднеприводная | |
Коробка передач | М5 | |
Передаточное число главной пары | 3,7 или 3,9 | |
Передняя подвеска | Независимая, амортизационные стойки, треугольные поперечные рычаги, стабилизатор поперечной устойчивости | |
Задняя полвеска | Полузависимая, продольные взаимосвязанные рычаги, винтовые пружины, телескопические амортизаторы | |
Рулевое управление | травмобезопасное, реечного типа, без усилителя | |
Тормоза передние | дисковые | |
Тормоза задние | барабанные | |
Размер шин | 175/70 R13 80(T,H) | |
Электрообогреватель заднего стекла | есть | есть |
Электростеклоподъемники передних дверей | есть | есть |
Обогрев передних сидений | нет | есть |
Иммобилизатор | есть | есть |
Бортовой компьютер | нет | есть |
Противотуманные фары | есть | есть |
Наружные зеркала | с противоослепляющим
эффектом |
с противоослепляющим
эффектом и эл/приводом |
Обивка сидений | твид | бархат |
Растительная набивка спинок передних сидений | есть | есть |
Спойлер багажника со стопсигналом | есть | есть |
Тонированные стекла | нет | есть |

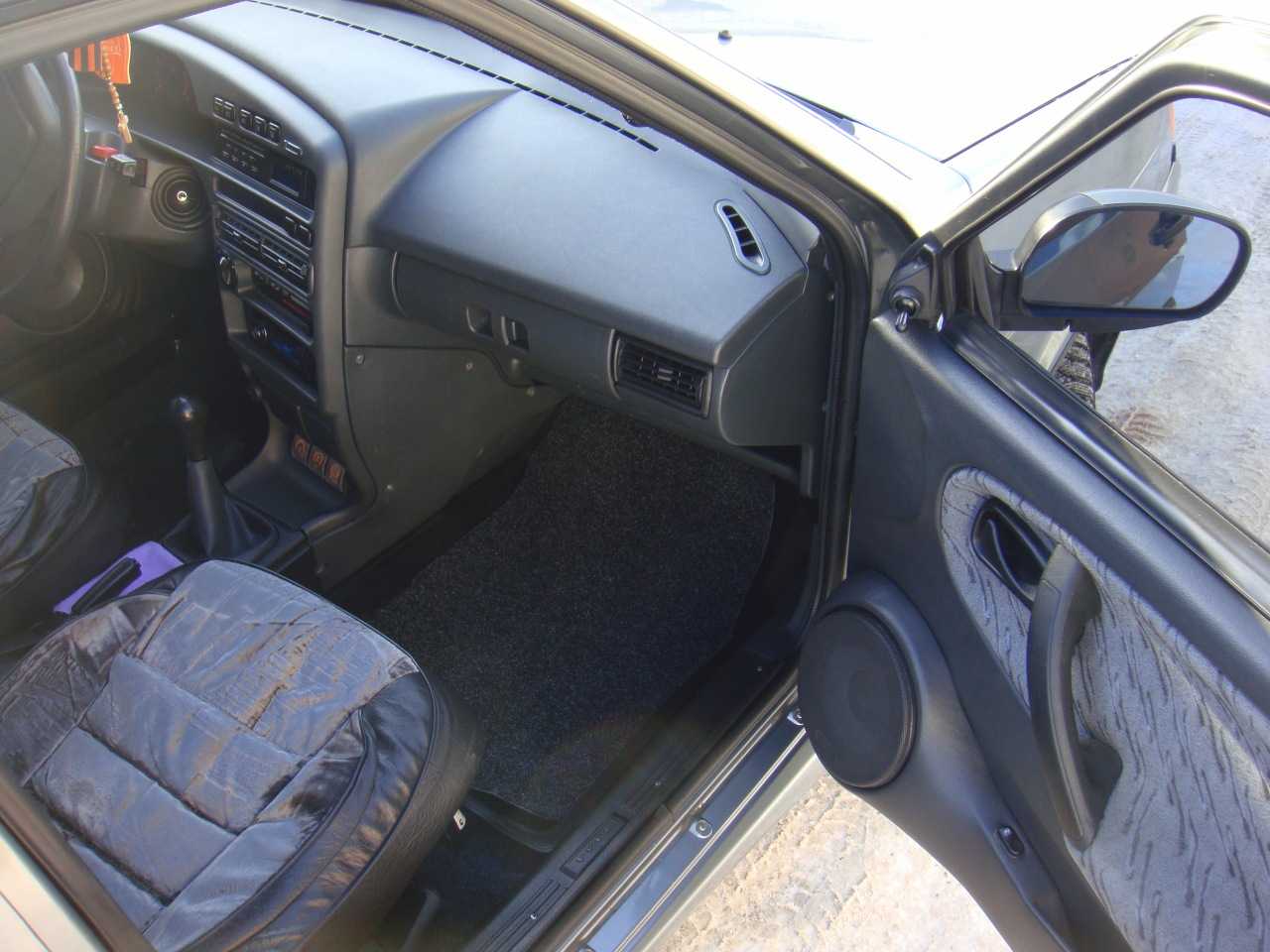

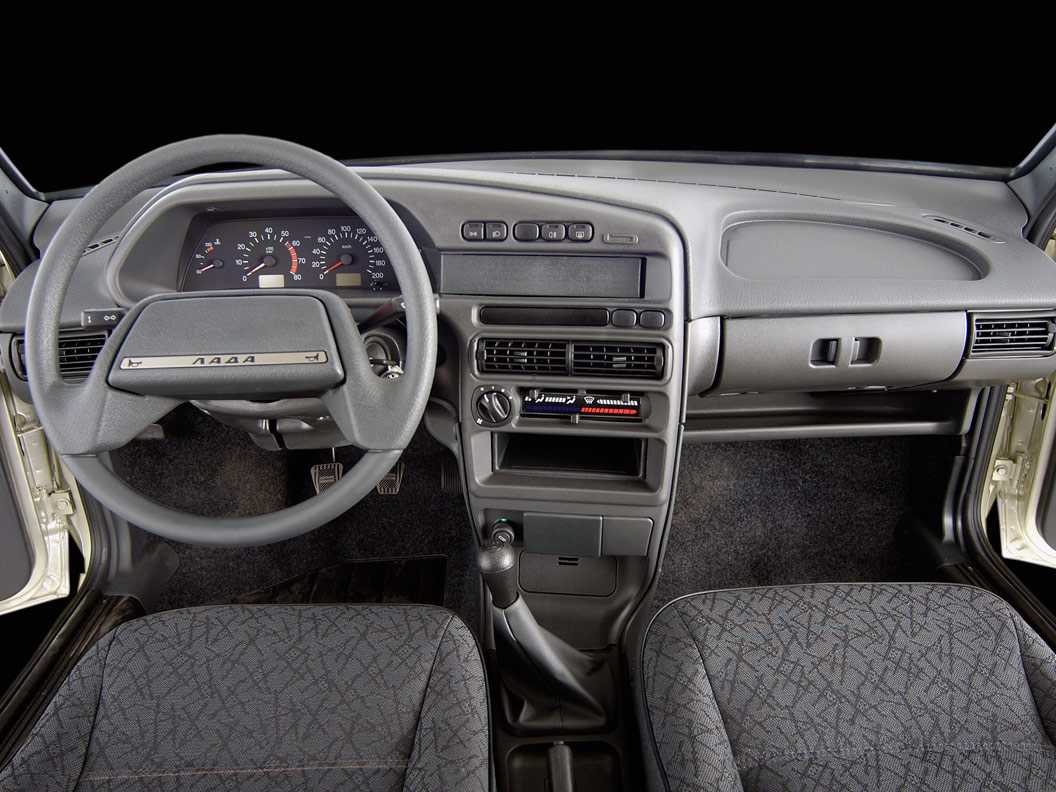

Интерьер ВАЗ 2115
Тактико-технические характеристики автомобиля ВАЗ 2115
Уровень выброса выхлопных газов данной модели строго отвечает отечественным требованиям и европейским экологическим стандартам ЕВРО-3 (Euro III), а надежные силовые агрегаты автомобиля никогда не подведут в пути своего владельца.
На автомобиле ВАЗ-2115 установлена пятиступенчатая коробка передач, объединенную с дифференциалом и главной передачей.
Пятиступенчатая коробка передач сконструирована на базе ранее устанавливаемой на автомобили семейства «Спутник» четырехступенчатой коробки.
Основное отличие пятиступенчатой коробки — в дополнительно введенной пятой передаче, шестерни которой установлены в увеличенной по размеру задней крышке.
P.S. Во время вождения коробка передач не вызывает затруднений, передачи включаються мягко(кроме пятой), без рывков автомобиля, но на высоких скоростях(более 120 км/ч.) при переключении с четвёртой на пятую передачу возникают сложности, это чревато переводом внимания с дороги на рычаг и возникает опасность потери управления(поверьте моему опыту)
Основные цепи питания электрического оборудования автомобиля ВАЗ 2115 защищены от повреждений плавкими предохранителями. Их цена невелика, зато помощь и отдача значительны. Ведь они защищают более дорогостоящее оборудование.
Исключение составляют:
1.цепь зарядки АКБ;
2.цепь зажигания;
3.цепь питания стартера и генератора.
Реализуется защита с помощью блока предохранителей, собранных в подкапотном пространстве. Все мощные потребители, такие как стартер, дворники и лампы дальнего света, подключены к бортовой сети через реле и расположены в монтажном блоке.
На «Пятнашке» установлен стартер типа 5712.3708 – это электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле.
В корпусе статора закреплены четыре постоянных магнита. Вал якоря вращается в двух металлокерамических вкладышах установленных в крышке и опоре. Вращение от вала якоря передается валу привода через планетарный редуктор. Планетарные шестерни вращаются на игольчатых подшипниках. Передний конец вала привода вращается в металлокерамической втулке, запрессованной в картер сцепления.
При включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обе обмотки тягового реле стартера (втягивающую Р1 и удерживающую Р2). После замыкания контактов тягового реле втягивающая обмотка отключается.
На Пятнадцатой модели также устанавливаються двигатели с системой распределенного впрыска топлива, т.е. топливо впрыскивается четырьмя форсунками (по одной форсунке на цилиндр) во впускную трубу, на впускные клапаны. Здесь топливо испаряется, перемешивается с воздухом и в виде горючей смеси поступает в цилиндры двигателя. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ездовых качеств автомобиля.
ВАЗ 2115: технические характеристики
15-я модель за весь период производства не раз модернизировалась. С начала 2000 года выпускалась как ВАЗ 21150, технические характеристики которого были значительно лучше.
Габаритные параметры.
Тип кузова |
Седан |
Количество дверей / мест |
4 / 5 |
Длина |
4330 мм |
Ширина |
1620 мм |
Высота |
1415 мм |
Колесная база |
2460 мм |
Колея передняя / задняя |
1400 / 1370 мм |
Дорожный просвет |
160-170 мм |
Объем багажника |
427 л |
Снаряженная масса |
970 кг |
Допустимая (полная) масса |
1395 кг |
Объем бака |
43 л |

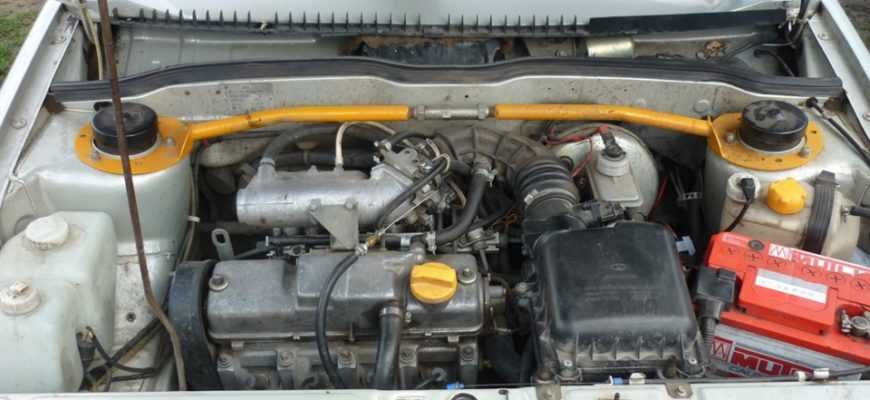

Двигатель
Предшественники оснащались карбюраторными четырехцилиндровыми моторами объемом 1,1 и 1,3 л. Но после 1999 года они были списаны, и пятнадцатая модель получила более новый силовой агрегат. С конвейера вышел ВАЗ 2111 с мотором, оснащенным распределенным впрыском, объемом 1,5 л и мощностью 77.8 л. с.
Начиная с 2007 года на ВАЗ 11183 стали устанавливать инжекторные двигатели объемом 1,6 л и мощностью 80,9 л. с. Конструктивно они практически ничем не отличались от предыдущего варианта, изменился только ход поршня (с 71 до 75 мм), а цилиндры увеличились до 82 мм, что привело к увеличению объема и мощности.
Установка двигателей более высокой мощности позволила улучшить параметры авто. Максимальная скорость достигала 170-180 км/ч, но время разгона до 100 км/час мало изменилось и составило 14 с. Средний расход топлива в городском режиме — 10 л, зато на трассе не превышает 5,7 л.
Трансмиссия и подвеска
«Пятнашка» — переднеприводный седан, обладатель стандартной пятиступенчатой механики. У КПП отмечается одна сложность: первая передача и задний ход включаются одинаково, что приводит к неприятным ситуациям, особенно при движении назад.
Ходовая часть отличается долговечностью и устойчивостью к дорожному покрытию плохого качества. Этим автомобиль заслужил особую любовь у автовладельцев. Передняя подвеска — амортизационная стойка, задняя — винтовая пружина. Модель устойчива на дороге, легко управляема и неприхотлива.
Рулевое управление и система тормозов
Рулевое управление с реечным механизмом и двумя тягами, которые имеют резинометаллические шарниры со стороны рулевого механизма и шаровые — в области поворотных рычагов. Стандартный размер рулевого колеса — 37 см (М). В базовой комплектации усилителя не предусмотрено. Управление «пятнашки» считается травмобезопасным (это подтверждают автолюбители, проводившие краш-тестирование авто) и удобным, благодаря регулируемому углу наклона рулевой колонки.
Тормозная система автомобиля довольно проста. На передние колеса установлены дисковые механизмы, а на задние — барабанные. Применяется рабочая система с разделением контуров по диагонали. Один обеспечивает работу переднего левого и заднего правого механизмов. Контур гидропривода отвечает за работу противоположной пары тормозных элементов. Это обеспечивает высокую безопасность при вождении.
При отказе одного контура будет использован второй, что обеспечит остановку с достаточной эффективностью. Ручник имеет привод на тормозные механизмы задних колес. Комплектация «люкс» дополнялась АВС.
Электрооборудование
Кроме стандартных генератора, аккумулятора и стартера, автомобили данной марки в некоторых комплектациях оснащались подогревом водительского и пассажирского сидений, а также стеклоподъемниками на передних дверях. Встраивались дополнительные сигнализаторы (контроллеры), сообщающие водителю о тех или иных проблемах. Все дополнительные опции можно было установить только по желанию покупателя.

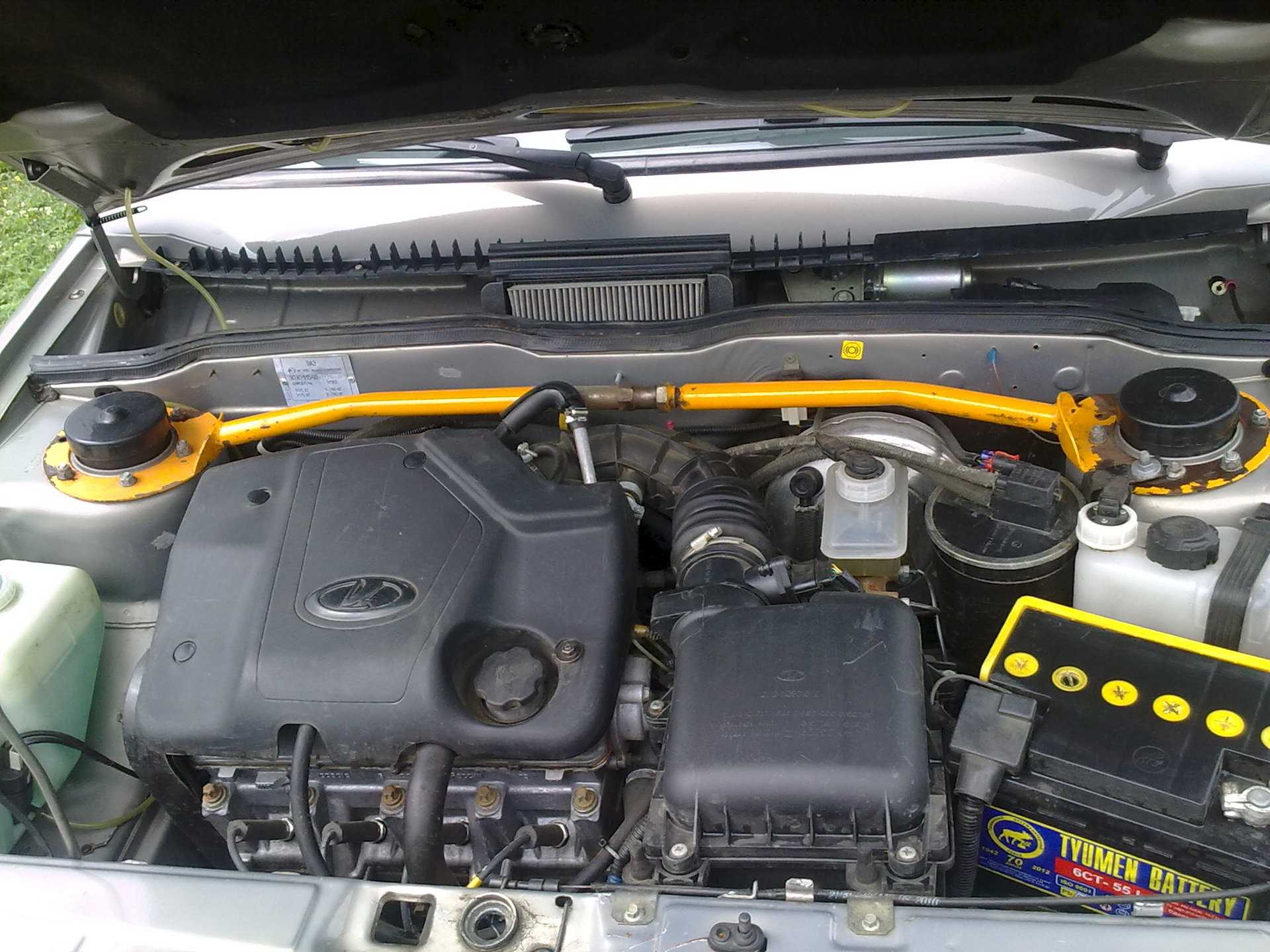

Характеристики двигателя
Далее переходим к параметрам мотора. Будем ориентироваться на самый популярный двигатель:
- переднее поперечное расположение ДВС;
- рабочий объем составляет 1,5 литра;
- мощность 78 л.с. с предельным крутящим моментом 115 Нм;
- турбины здесь нет;
- система распределительного впрыска;
- рядное расположение используемых цилиндров;
- общее число цилиндров — 4 единицы;
- степень сжатия составляет 9,9;
- на каждый цилиндр приходится по 2 клапана.
Именно этот мотор в итоге оказался самым популярным и востребованным. Эта тенденция сохраняется и сейчас, когда покупатели ищут автомобиль на вторичном рынке.
Комфорт и безопасность
Если говорить о комфортабельности российских автомобилей, то большинство водителей скажут, что этот показатель довольно низкий. Многие автовладельцы стараются повысить уровень комфорта за счет изменения интерьера салона, тюнинга и замены амортизаторов.
Заводской вариант оставляет желать лучшего. Плюсом стал увеличенный объем багажника ВАЗ 2115. Его повышенная вместимость обеспечивает владельцам комфорт во время дальних поездок.
Что касается безопасности, то этот критерий постепенно становится главным для российских покупателей. В отличие от современных моделей, автомобиль ВАЗ 2115 не оснащен подушками безопасности, АБС и прочей электроникой.
Автомобилисты, проводившие краш-тест данной марки, отмечают незавидные результаты:
- При лобовом ударе передняя часть машины оказалась сильно помятой, вплоть до передней кромки водительской двери, которая поломалась.
- Рамка стекла оказалась вывернутой наружу (усилители каркаса оказались недостаточно прочны).
Это не весь перечень возможных повреждений. Поэтому не рекомендуется попадать в ДТП, управляя автомобилем представленной марки.
Посмотрите игровой краш-тест: то, что может случиться в реальности.
Что представляет из себя ВАЗ 2115
ВАЗ 21150 имеет регулируемую рулевую колонку, эффективный обогрев салона и бортовую систему оповещения водителя о закрытии замков дверей, оставленном в замке ключе зажигания, уровне масла и охлаждающей жидкости в двигателе, предельном износе тормозных колодок. Просторный салон ВАЗ 2115 позволяет получать удовольствие от любой поездки.
ВАЗ 2115 оснащается бензиновыми двигателями рабочим объемом 1,5 литра как карбюраторные, так и с электронной системой управления впрыска топлива с пятискоростной механической коробкой передач. ВАЗ 21154 – это хорошая управляемость и устойчивость даже на плохом дорожном покрытии.
ВАЗ-2115 стал первенцем из линейки под условным названием «Самара-2», после семейства Спутник/Самара, который стал самой измененной моделью этого семейства. Данный факт модернизации подтверждается тем, что у ВАЗ-2115 существенно была изменена задняя часть кузова автомобиля. А именно крышка багажника, световые приборы. На автомобилях ВАЗ-2113 и ВАЗ-2114 подобных преобразований не последовало. ВАЗ-2115 представляет собой рестайлинговую модель ВАЗ-21099. От предшественника новая модель отличается скругленной формой капота и передних крыльев, крышкой багажника, новой передней и задней оптикой, бамперами, окрашенными в цвет кузова, спойлером багажника с дополнительным стоп-сигналом, обтекателями порогов, молдингами дверей, а также новым салоном и модернизированным электрооборудованием.
Описание узлов обеих систем и особенности работы системы с обратной связью
Нейтрализатор устанавливается в системе выпуска отработавших газов перед дополнительным глушителем. Он содержит два окислительных катализатора (ускорителя химической реакции) и один восстановительный. Окислительные катализаторы (платина и палладий) способствуют преобразованию углеводородов в водяной пар, а окиси углерода в двуокись углерода. Восстановительный катализатор (радий) способствует преобразованию окислов азота в безвредный азот. В связи с тем, что каталитическому нейтрализатору требуется кислород для нейтрализации углеводородов и окиси углерода, и одновременно он должен отнимать кислород для нейтрализации окислов азота, необходимо очень строго поддерживать баланс смеси воздух/топливо (примерно 14, 7:1), поступающей в двигатель.
Эту функцию выполняет электронный блок управления. Электронный блок управления (ЭБУ), расположенный под панелью приборов на левой боковине кузова, является управляющим центром системы впрыска топлива. Это специализированный компьютер. Он непрерывно обрабатывает информацию от различных датчиков и управляет системами, влияющими на токсичность отработавших газов и на эксплуатационные показатели автомобиля. ЭБУ выполняет также диагностическую функцию системы впрыска топлива. Он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу «CHECK ENGINE». Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.
Воздушный фильтр установлен в передней части моторного отсека на резиновых фиксаторах. Фильтрующий элемент 9 бумажный, с большой площадью фильтрующей поверхности. При замене фильтрующего элемента его необходимо устанавливать так, чтобы гофры были расположены параллельно осевой линии автомобиля. Дроссельный патрубок 19 закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу.
Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора. В состав дроссельного патрубка входят датчик 23 положения дроссельной заслонки и регулятор 24 холостого хода. В проточной части дроссельного патрубка (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы системы улавливания паров бензина. Если последняя система не применяется, то штуцер для продувки адсорбера глушится резиновой заглушкой.
Регулятор 24 холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам ЭБУ.
Датчик 23 положения дроссельной заслонки установлен на корпусе 1 дроссельного патрубка и связан с осью дроссельной заслонки. Датчик представляет собой потенциометр, на один конец которого подается напряжение питания 5 В, а другой конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к ЭБУ.
Описание узлов обеих систем и особенности работы системы с обратной связью
Нейтрализатор устанавливается в системе выпуска отработавших газов перед дополнительным глушителем. Он содержит два окислительных катализатора (ускорителя химической реакции) и один восстановительный. Окислительные катализаторы (платина и палладий) способствуют преобразованию углеводородов в водяной пар, а окиси углерода в двуокись углерода. Восстановительный катализатор (радий) способствует преобразованию окислов азота в безвредный азот. В связи с тем, что каталитическому нейтрализатору требуется кислород для нейтрализации углеводородов и окиси углерода, и одновременно он должен отнимать кислород для нейтрализации окислов азота, необходимо очень строго поддерживать баланс смеси воздух/топливо (примерно 14, 7:1), поступающей в двигатель.
Эту функцию выполняет электронный блок управления. Электронный блок управления (ЭБУ), расположенный под панелью приборов на левой боковине кузова, является управляющим центром системы впрыска топлива. Это специализированный компьютер. Он непрерывно обрабатывает информацию от различных датчиков и управляет системами, влияющими на токсичность отработавших газов и на эксплуатационные показатели автомобиля. ЭБУ выполняет также диагностическую функцию системы впрыска топлива. Он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу «CHECK ENGINE». Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.
Воздушный фильтр установлен в передней части моторного отсека на резиновых фиксаторах. Фильтрующий элемент 9 бумажный, с большой площадью фильтрующей поверхности. При замене фильтрующего элемента его необходимо устанавливать так, чтобы гофры были расположены параллельно осевой линии автомобиля. Дроссельный патрубок 19 закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу.
Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора. В состав дроссельного патрубка входят датчик 23 положения дроссельной заслонки и регулятор 24 холостого хода. В проточной части дроссельного патрубка (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы системы улавливания паров бензина. Если последняя система не применяется, то штуцер для продувки адсорбера глушится резиновой заглушкой.
Регулятор 24 холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам ЭБУ.
Датчик 23 положения дроссельной заслонки установлен на корпусе 1 дроссельного патрубка и связан с осью дроссельной заслонки. Датчик представляет собой потенциометр, на один конец которого подается напряжение питания 5 В, а другой конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к ЭБУ.
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Рекомендуем прочитать:
Ремонт помпы ваз 2101 своими руками
Как снять стартер на ваз 2110, замена стартера, втягивающего, втулок
Карданчик кулисы кпп ваз 2109
Какие поставить фары на ваз 2110, оригинал или аналог
Задние стопари на ваз 2114, замена, схема подключения
Как своими руками установить сигнализацию на ваз 2114
Какое трансмиссионное масло лучше для ваз 2107, замена масла, как часто надо менять
Схема подключения модуля зажигания ваз 2110 инжектор 8 клапанов

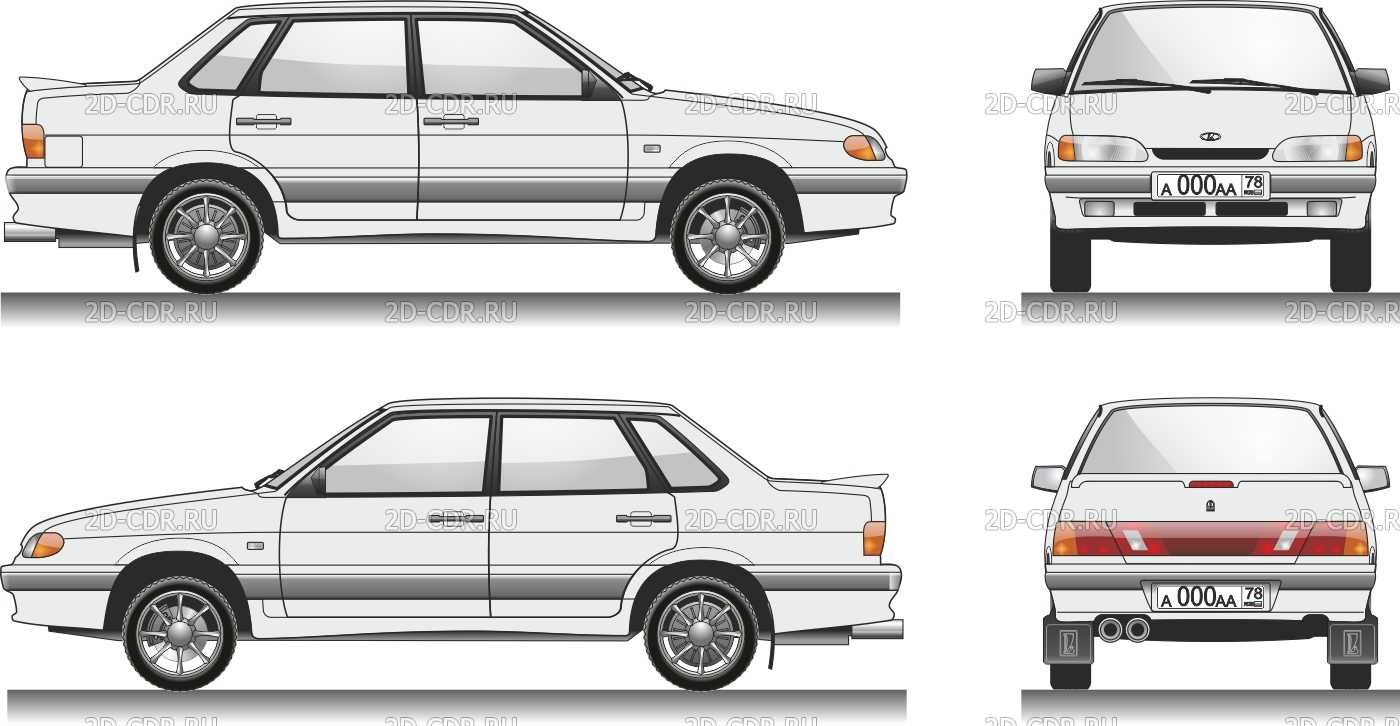

Экстерьер автомобиля ВАЗ 2115
Первоначально в планах модернизации линейки Самара-2 было изменение не только экстерьера кузова и отделки, но и усовершенствование подвески, трансмиссии и тормозной системы.
Однако, в конечном итоге, все эти узлы были заимствованы от семейства Самара-1 без каких бы то ни было значительных изменений. Что позволило достичь высокой степени унификации с «девятым» семейством. Зато реализованные улучшения внешнего облика пошли автомобилю явно на пользу. Автомобиль получил более обтекаемые формы, благодаря чему ушли в прошлое угловатые очертания экстерьера, характерные первому поколению Самар. Гораздо удобнее стала погрузка вещей в багажник — теперь погрузочная высота находится на уровне бампера. А более совершенный инжекторный двигатель развивает большую мощность, расходует меньше топлива и быстрее прогревается.
Кроме того, электронная система управления двигателем следит за уровнем токсичности выхлопных газов.
Две системы распределенного впрыска: с обратной связью и без нее
Система с обратной связью применяется, в основном, на экспортных автомобилях. У нее в системе впуска устанавливается нейтрализатор и датчик кислорода, который и обеспечивает обратную связь. Датчик отслеживает концентрацию кислорода в отработавших газах, а электронный блок управления по его сигналам поддерживает такое соотношение воздух/топливо, которое обеспечивает наиболее эффективную работу нейтрализатора. В качестве топлива необходимо применять только неэтилированный бензин. Применение этилированного бензина приведет к повреждению нейтрализатора, датчика кислорода и к отказу системы.
В системе впрыска без обратной связи не устанавливаются нейтрализатор и датчик кислорода, а для регулировки концентрации СО в отработавших газах служит СО-потенциометр. В этой системе не применяется также система улавливания паров бензина. На рисунке показано устройство именно этой системы, так как она и будет в основном применяться на автомобилях, продаваемых в России.
Электрооборудование ВАЗ 2115
Было также усовершенствовано электрооборудование. Теперь в комплектацию автомобиля входят: электростеклоподъёмники передних дверей, а также противотуманные фары и подогрев сидений (только на «люксовых» модификациях). На всех вариантах исполнения предусмотрена бортовая система контроля, позволяющая следить за состоянием исправной работы ламп, уровнем масла, износом тормозных колодок, и уровнем охлаждающей и омывающей жидкостей, прямо с места водителя.На высоких скоростях (а именно 180-200км/ч.) дорогу держит хорошо. Проходимость для своего класса очень хорошая, машина легкая и высокая. Запчасти и ремонт относительно недорогие. Багажник очень большой, что хорошо.
