Что такое гбц в машине и за что отвечает? устройство головки блока цилиндров

Тонкости очистки

Еще один важный момент, о котором многие не знают или забывают — чистка ГБЦ. Здесь возможно несколько вариантов — промывка «холодного» или «горячего» типа, пескоструйная обработка, чистка при помощи ультразвуковых волн. Наибольшим спросом пользуется вариант, при котором мотор моется водой с добавлением специальных составов. При этом стоит проследить, чтобы в применяемых жидкостях не было разных химических элементов, способных нарушить целостность элементов головки

Отдельное внимание должно уделяться ГБЦ, которая выполнена из алюминиевого материала.

В процессе очистки с применением абразивных компонентов с поверхностей узлов головки должен быть снят слой материала. По этой причине стоит быть осторожным

Длительное или активное действием может стать причиной повреждения.

Материалы изготовления головки блока цилиндра

Необходимую жесткость ГБЦ обеспечивает силовой каркас, а также материал, из которого ее изготавливают. В частности делают головку из алюминия или высококачественного чугуна способом точного литья.

Для карбюраторных и инжекторных двигателей, принцип работы которых основан на принудительном воспламенении, используют алюминиевые сплавы. Поскольку данный сплав гораздо легче чугуна, лучше охлаждается, а также способен гасить детонацию.

В дизельных двигателях, которые работают по принципу воспламенения топлива от сжатия, ГБЦ чаще изготавливают из чугуна. Это делают для того, чтобы основные детали двигателя были устойчивы к высоким нагрузкам и сильным механическим воздействиям. Хотя для маломощных дизельных двигателей ГБЦ могут изготавливать и из алюминия для уменьшения общей массы мотора.

После литья головка подвергается процессу фрезеровки, сверлению, а также специальной механической обработке. Даная процедура позволяет уменьшить напряжение металла, которое возникает в процессе изготовления ГБЦ.

Конструктивные особенности ГБЦ

В свою очередь форма ГБЦ для каждого двигателя индивидуальна и может меняться:

1. В зависимости от расположения камер сгорания.
2. Деталей зажигания и их относительного положения к цилиндрам.
3. Расположения и общего количества деталей газоотводящей системы.
4. Различных конструктивных особенностей конкретного двигателя.

Например, классическая форма головки однорядного двигателя закрывает несколько цилиндров одновременно. В V-образной конструкции мотора применяется несколько отдельных ГБЦ в одном двигателе, где каждый ряд цилиндров имеет свою головку. Такая конструкция практически предотвращает деформацию, так как каждая головка имеет достаточно малые размеры.

Также ГБЦ различаются по типу образования и подачи горючей смеси в камеры сгорания. За счет этого головки для карбюраторных и инжекторных двигателей имеют несколько различную конструкцию и отличаются:

• Формой камер сгорания;
• Конструкцией впускного коллектора;
• Диаметром его клапана и каналов.

Имеются также конструктивные особенности и у ГБЦ дизельных моторов.

Каким нагрузкам подвергается ГБЦ во время работы двигателя?

Во время работы мотора головка подвергается следующим нагрузкам:

• Большой разнице температур;
• Давлению отработанных газов;
• Серьезным механическим воздействиям.

Во время сгорания топлива в разных участках головки перепады температур могут достигать до нескольких сотен градусов. Например, в районе камеры сгорания разогрев металла может быть около 300 градусов. Там же, где находятся каналы системы охлаждения, температура будет находиться в районе 90-95 градусов.

То же самое можно сказать и о давлении газов, образующихся при сгорании топлива. Неравномерные нагрузки, воздействующие на разные части ГБЦ, могут приводить к деформации металла. Чтобы предотвратить подобный исход к ГБЦ предъявляют особые требования, в частности:

• Высокая прочность конструкции;
• Длительный срок службы;
• Строго выверенные размеры камеры сгорания и каналов;
• Хорошая герметизация газовых стыков;
• Простота конструкции, позволяющая осуществлять необходимый ремонт;
• Минимальная масса и размеры.

Техобслуживание системы

Необходимо учитывать, что в любом случае всем автомобильным системам и деталям требуется со временем обслуживание, включая и ГБЦ. Важным фактором в подобной ситуации является своевременная диагностика

Особое внимание стоит уделять следующим факторам:

качественной работе прокладки, обеспечивающей герметичность;
отрабатыванию клапанов;
важно проверять работоспособность сальников клапанов;
нужно контролировать качество сальников распредвала.

Если с прокладкой случатся неприятности, то масло из системы смазки проникнет в систему охлаждения, а антифриз попадет в полости циркуляции масла. При таком взаимном проникновении мотор станет работать с пониженной эффективностью.

Когда часть масла станет циркулировать с антифризом, то проявится такое явление, как строение двигателя. Через некоторое время двигатель просто перестанет заводиться. Одновременно на приборной панели по индикаторам будет проявляться повышенная температура мотора.

Наличие антифриза в системе смазки окажет негативное влияние на состояние свечей. При выкручивании их можно заметить по нагару, что их «заливает».

Функционал узла

Головка блока двигателя защищает одновременно все камеры сгорания. Алюминиевую или чугунную деталь ставят на блок, располагаю между ними специальную жаропрочную прокладку. Последняя обеспечивает максимальную герметизацию системе. В некоторых случаях дополнительный наносят слой герметика, повышающий эксплуатационные характеристики прокладки.

Во время текущих или капитальных ремонтов прокладку под головкой необходимо менять. Для повторного использования она не годится.

Алюминиевая деталь подвергается высокотемпературным воздействиям, так как сопрягается непосредственно с камерами сгорания. Смесь топлива и воздуха во время взрывов также оказывает силовое воздействие на внутреннюю поверхность.

В корпусе имеются резьбовые отверстия. В них вкручиваются свечи зажигания (для бензиновых силовых установок) или форсунки (для дизельных двигателей). Также имеются отверстия, благодаря которым свои операции выполняет распредвал. В его случае приходится устанавливать:

• втулки;
• пружины;
• клапаны;
• опорные шайбы;
• подшипники вращения и пр.

Для каждого из этих элементов создается своя форма или отверстие в ГБЦ. Все они являются частями сложного газораспределительного механизма.

Стоит учесть, что несвоевременное либо несоответствующее обслуживание узла, либо некорректная эксплуатация приведет к быстрому выходу из строя. Что повлечет за собой дорогостоящий ремонт. На специализированных станциях он обойдется в крупную сумму. Даже при самостоятельном проведении ремонта, операция окажется трудоемкой и длительной. Одной из первых сложностей является отвинчивание крепежных элементов.

Передняя часть головки используется для монтажа цепного привода. Также там учитывается необходимость в натяжителе цепи.

Поверхность головки, сопрягаемая с прокладкой и блоком цилиндров, подвергается специальной механической обработке. Обеспечивается единая горизонтальная плоскость без впадин и выступов. Впоследствии от температурных перепадов она будет деформироваться, поэтому в качестве ремонта ее подвергают дополнительной шлифовке. Таким образом восстанавливается первоначальная геометрическая форма. В противном случае даже наличие прокладки не спасет от разгерметизации камер сгорания.

Особая форма имеется у частей головки, сопрягаемых с камерами сгорания. Поршни обеспечивают сжатие топливной смеси в наивысшей своей точке, а форма камеры способствует обеспечению наилучшего завихрения газов. Это позитивно влияет на процесс горения с максимальной отдачей энергии.

К тыльной стороне прилегает фланец особой формы. Он соединен с несколькими патрубками, уходящими дальше под автомобиль. Там же установлены впускные и выпускные коллекторы.

В полостях циркулирует охладительная жидкость — антифриз. Благодаря ей понижается температура головки и блока.

Головка имеет ряд несъемных элементов, к которым относятся седла клапанов. Они необходимы для создания герметичности системы газораспределительного механизма. К несъемными стоит отнести направляющие втулки клапанов.

Их монтируют за счет прессования на спецоборудовании. Провести подобную операцию в домашних условиях весьма проблематично. Потребуется наличие особых инструментов и оборудование для термической обработки.

Иногда такую операцию «умельцы» предлагают провести в гаражных условиях, но подобный процесс может привести к перегреванию детали и последующей ее деформации. При этом безвозвратно потеряется геометрия изделия, а также возможно образуются микротрещины. В результате придется покупать новый узел.

Особенности прокладок

Большинство проблем возникает от разгерметизации, которая происходит часто при выходе из строя прокладки. Ее необходимо правильно подобрать, чтобы избавиться от дорогостоящего ремонта. В результате прогорания будет слышаться стук поршней, а также это приведет к отказу в работе мотора. Производители предлагают два типа головок:

• на основе паронита;
• из металла.

Лучше справляется со своими функциями металлическая, но она не подходит определенным типам моторов. В частности, ее не принято ставить на атмосферные силовые установки. Там необходимо обходиться паранитовой, справляющейся с большинством неровностей поверхности.

Конструкция детали: что входит в ГБЦ

Поподробнее рассмотрим, из чего состоит ГБЦ.

Первоначально детали головки изготавливались из чугуна. Выбор материала был обусловлен высокой вибронагруженностью и температурным режимом работы двигателя. Чугун обладает высокой механической прочностью и термоустойчивостью. Он не подвержен деформациям и короблению при нагревании. Основной недостаток чугуна – большой удельный вес. Современное материаловедение позволяет использовать сплавы из легких металлов (например, из алюминия), которые отвечают всем вышеперечисленным характеристикам, но обладают меньшей массой.

Герметизация плоскости разъема блока и головки цилиндров осуществляется посредством специальной прокладки. Это сложная деталь, в основу которой входит армированный асбест. Она должна повторять все контуры и каналы головки и при этом выдерживать высокое давление и температуру. Во время крепления болтов головки блока цилиндров необходимо соблюдать заданное усилие и последовательность затяжки. Обычно она осуществляется в несколько этапов и деформирует прокладку в определенных местах.

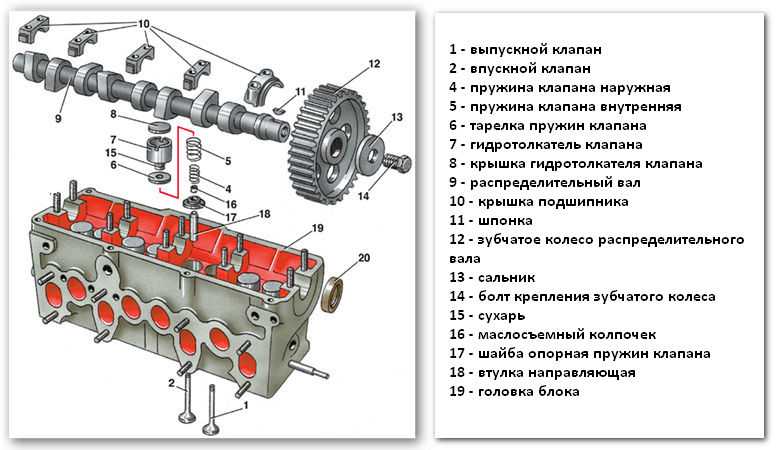

Что входит в состав ГБЦ?

• Прокладка создает герметичное соединение и функционирование систем охлаждения и смазки.
• ГРМ – это газораспределительный механизм, включающий в себя цепь (ремень), связывающую коленвал и распредвал, собственно распределительный вал и клапаны с пружинным механизмом.
• Корпус головки блока цилиндров называется картером. В нем расположены все детали и механизмы.
• Резьбовые отверстия для монтажа свечей системы зажигания и форсунок для впрыска топлива.
• Камера сгорания, в которой происходит рабочий процесс воспламенения горючей смеси, обеспечивающий работу двигателя.
• Цепь или ремень ГРМ.
• Привалочные плоскости с отверстиями для крепления впускного трубопровода и выпускного коллектора вместе с датчиками и патрубками системы охлаждения.

Клапаны впуска и выпуска расположены вдоль постели распредвала. При использовании двух клапанов на цилиндр они расположены в один ряд. При использовании четырехклапанной конструкции (два впускных и два выпускных на цилиндр) они располагаются в два параллельных ряда. Ось клапанов имеет отклонение от перпендикуляра к плоскости разъема головки и блока цилиндров, как правило, в 20 градусов.

В передней части головки находится пространство для звездочки газораспределительного механизма цепи (или ремня) и ее успокоителя. Они приводят в движение распредвал. Камеры сгорания расположены над цилиндрами и имеют немного меньший диаметр, чем поршни. Благодаря такому несоответствию на границе блока цилиндров и ГБЦ создается завихрение топливной смеси в конце такта сжатия. Это благоприятствует воспламенению горючего и увеличению мощности двигателя.

Слева по направлению движения автомобиля расположены входные отверстия для монтажа свечей зажигания и форсунок подачи топлива. Они вкручиваются по резьбе и участвуют в процессе работы двигателя. На противоположной стороне находятся площадки для подсоединения впускного и выпускного трубопроводов. Также сюда подходят патрубки, подводящие охлаждающую жидкость к ГБЦ.

Сверху головка блока цилиндров имеет сложную конфигурацию, обеспечивающую расположение элементов газораспределительного механизма. Вдоль центральной оси идут площадки для монтажа вкладышей распредвала. В них помещается сам распредвал и сверху фиксируется крышками с ответными полукольцами подшипников скольжения. В специальные отверстия под распредвалом запрессовываются направляющие втулки клапанов. Над ними крепятся шайбы сложной формы, в которые устанавливаются пружины, удерживающие клапан в поднятом состоянии. Сверху ГБЦ надевается металлическая или силуминовая крышка, закрывающая механизмы.

Из чего еще состоит ГБЦ? В головке блока цилиндров имеются неподвижные элементы, такие как:

• седла клапанов, обеспечивающие герметичность впускных и выпускных клапанов в закрытом состоянии;
• направляющие клапанов, задающие вектор их перемещения.

Седла и направляющие запрессовываются с натягом в ГБЦ. В домашних условиях выполнить такую работу очень сложно. Требуется сильный нагрев головки блока цилиндров и глубокое охлаждение ответных деталей перед процессом монтажа. Долгая запрессовка может привести к выравниванию температур и заклиниванию направляющей или клапана. Кроме того, головки из алюминиевого сплава подвержены деформации при нагревании, поэтому перегрев может стать для них фатальным. Для выполнения этой операции лучше обратиться в специализированную мастерскую.

Основные функции ГБЦ

Если посмотреть на примитивную схему поршневого двигателя, то покажется, что головка блока там не нужна совсем. Каждая деталь по-своему незаменима, это поршни, коленвал, шатуны, клапанный механизм. Смысловой нагрузки ГБЦ не несёт. Но без неё сейчас не существует, наверное, ни одного двигателя. Значит, определённый набор функций она всё же выполняет:

• ремонтопригодность, без этого мотор станет одноразовым, а добираться к поршням и клапанам без снятия головки слишком сложно;
• технологичность, при изготовлении мотор должен быть собран без применения сверхсложных операций, иначе его цена превысит все разумные пределы;
• обеспечение теплового режима камеры сгорания и окружающих деталей;
• смазка деталей газораспределительного механизма (ГРМ);
• оптимальное расположение и конфигурация впуска-выпуска, свечей зажигания, а в дизелях и моторах с прямым впрыском — размещение форсунок (инжекторов);
• установка массы дополнительных устройств, необходимость в которых возникает при повышении характеристик двигателей в ходе их технической эволюции.

Можно заметить, что наибольшему усложнению подвержена именно головка блока, очень часто в линейке одного базового семейства двигателей все их отличия, влияющие на удельную отдачу и совершенство, находятся именно в ГБЦ. «Низ» мотора особо не изменяется, разве что повышается прочность деталей из-за увеличенных нагрузок.

Из чего же состоит ГБЦ?

По своей структуре ГБЦ состоит из крышки и корпуса головки:

1. Крышка головки защищает внутренние узлы и механизмы ГБЦ от внешних воздействий, а также не допускает протечек моторного масла. Сверху она имеет отверстие для заправки мотора маслом. Соединение крышки и корпуса головки осуществляется с помощью винтов и специальной многоразовой резиновой прокладки, которая не позволяет маслу просочиться между двумя составляющими.
2. В свою очередь корпус головки является основой, в которой расположено большое количество важных узлов двигателя. Самыми простыми по своей структуре являются ГБЦ в двигателях с нижним расположением клапанов. Более сложную конструкцию имеют верхнеклапанные моторы.

В корпусе ГБЦ располагается множество важных составляющих, без которых запуск двигателя и его работа просто невозможна. Давайте разберемся, какие функции она выполняет и что в ней собственно имеется:

• Частично или в полном объеме в ГБЦ расположены камеры сгорания.
• Проходят каналы систем смазки и охлаждения.
• Имеются фланцевые отверстия для впускного коллектора, который в зависимости от типа двигателя может подавать как топливную смесь, так и просто воздух.
• Также в корпусе ГБЦ имеются отверстия для выпускного коллектора, через который осуществляется вывод отработавших газов.
• В корпусе головки располагается площадка и отверстия для элементов газораспределительного механизма, элементов передачи распредвала и других узлов.
• Имеются резьбовые отверстия для свечей зажигания или форсунок.
• В двигателях с верхним расположением распредвала имеются дополнительны опоры.

Все эти важные составляющие напрямую взаимодействуют с корпусом головки, которая также имеет и другое название – картер ГБЦ.

В месте, где корпус головки соприкасается с блоком цилиндров, внутренняя поверхность гладкая и несколько расширенная. Это позволяет ГБЦ плотно соединяться с блоком цилиндров, а также выдерживать сильные нагрузки, возникающие при работе двигателя.

Помимо этого между стыков двух составляющих предусмотрена прокладка. Делается она из армированного асбеста, так как именно этот материал способен выдерживать перепады давления газов и разницу температур, сохраняя при этом высокий уровень герметичности каналов маслопровода, охладительной системы и камеры сгорания. Однако такая прокладка является одноразовой и для повторного использования уже не пригодна.

Правила эксплуатации, возможные неисправности и проблемы

​​​​​​​

ГБЦ — достаточно уязвимый функциональный узел, подверженный воздействию комплекса негативных факторов. Поэтому не исключены и вполне вероятны:

1. Срыв резьбовых соединений (под свечи или шпильки), трещины с внешней стороны корпуса. Трещины образуются вследствие неграмотной затяжки креплений, а дефекты резьбы чаще всего оказываются скрытым заводским браком.
2. Искривления плоскости стыка, коррозия поверхности и ослабление креплений. Возникают из-за длительной работы, перегрева двигателя, некачественной охлаждающей жидкости.
3. Образование межседельных трещин и выпадение клапанных сёдел. Причины — низкокачественное горючее, истекающий ресурс оборудования, плохо отрегулированное зажигание.
4. Износ группы толкателей и распределительного вала.
5. Отказ клапанных направляющих втулок. Причина — значительный пробег, некондиционная смазка.

В случае прорыва газов головку чаще всего фрезеруют. При срыве свечной резьбы устанавливают «ввёртыш», система креплений подлежит замене.

Распространение межседельных трещин способствует утечке отработанных газов в охлаждающую рубашку и заклиниванию поршней. В этом случае головку можно заменить; по крайней мере, трещины допускается заварить с соблюдением технологии.

Падение масляного давления свидетельствует о проблемах с распределительным валом. Диаметр постелей распредвала восстанавливают посредством вставки дюралюминиевых либо латунных втулок (как правило, в качестве развёртки применяется прежний распредвал с фрезерными зубцами).

Кроме того, делают ремонт невозможным значительная коррозия, а также повреждения от детонации. Выпавшее седло путём охлаждения в парах жидкого азота меняют на новое, либо на аналогичное, высверленное с другой головки.

Как проявляется неисправность

Вывить неработоспособность узла необходимо своевременно. В противном случае поломка приведет к повышенному расходу бензина либо даже к полной остановке ДВС, требующего капремонта

Чтобы своевременно выявить проблему, необходимо обратить внимание на косвенные признаки явления:

• из-под прокладки появляются подтеки масла;
• щуп во время диагностики имеет небольшое количество белой пены;
• выхлопы теряют прозрачность, и появляется былая дымка из трубы;
• масляные пятна и потеки заметны в радиаторе и расширительном бачке.

При выявлении одного из признаков, рекомендуем обратиться на СТО для диагностики состояния всех узлов. Также можно выявить пробитую прокладку, у которой нарушена целостность. При ее установке не должно быть посторонних элементов с одной стороны между ней и ГБЦ, а также между прокладкой и блоком. Вкручивая шпильки, нужно обезопасить прокладку от повреждения, так как это сократит срок ее службы.

Нестандартный звук в виде постороннего стука является свидетельством того, что присутствует повреждение. Полный пробой прокладки способен остановить мотор и повредить ГБЦ. Чаще всего неприятности возникают в следующих случаях:

• перегрев силовой установки;
• неверный монтаж самой прокладки;
• повышенные значения компрессии.

Основные процессы, проходящие в ГБЦ

Разобравшись с вопросом о ГБЦ, что это такое в машине и из чего она состоит, стоит рассказать о процессах и механизмах, которые при работе двигателя она контролирует.

Как известно топливная смесь при горении выделяет отработанный газ, его нужно своевременно удалять. Эту функцию осуществляет газораспределительный механизм, расположенный в корпусе головки. Он состоит из системы клапанов, открывающихся последовательно на разных этапах работы цилиндров с помощью привода цепи.

В ГБЦ также расположен механизм контроля подачи топлива в рабочие камеры сгорания, а также механизм отвода отработанных газов из цилиндров. Весь этот процесс осуществляется за счет впускного и выпускного коллекторов.

В свою очередь при сгорании топлива не вся выделяемая энергия преобразуется в энергию движения. Часть горючего превращается в тепловую энергию, которая в большей степени и разогревает детали двигателя. Для того чтобы его охладить в корпусе головки предусмотрено охлаждение, которое представляет собой систему каналов где циркулирует охлаждающая жидкость.

Для смазки подвижных деталей в двигателе предусмотрена система маслопроводов, проходящая через головку блока цилиндров. А для обеспечения герметичности системы в ГБЦ размещаются маслосъемные колпачки и сальники распредвала.

Диагностика неисправностей и ремонт головки блока цилиндров

В процессе эксплуатации, головка блока испытывает большие нагрузки. Это и механическое воздействие деталей, и высокие температуры, образуемые в камере сгорания. Чаще всего, все неисправности сводятся к тому, что двигатель перестает развивать требуемую мощность и начинает работать неустойчиво. Если регулировка механизмов, имеющих к этому отношению, не дают должного эффекта, значит, самое время провести ремонт головки блока цилиндров.

Диагностика неисправностей начинается с внешнего осмотра газораспределительного механизма, а также корпуса головки. На ней недолжно быть все возможных трещин, сколов и прочих дефектов.

Кстати о трещинах. Это самая страшная неисправность ГБЦ. Она может образоваться в результате воздействия больших температур. Чаще всего, это происходит из-за частых перегревов двигателя. Вначале, это будет микротрещина, которая постепенно будет разрастаться. О ее присутствии будет говорить наличие в охлаждающей жидкости остатков масла и появление соответствующих пузырей в бачке. Трещина в блоке нарушит герметизацию клапанного механизма, что приведет к ослаблению посадки многих деталей. Как следствие, снижение мощности двигателя, падение компрессии и т п. Ремонт блока с трещиной, как и с любыми другими механическими повреждениями не допустим, поэтому его подвергают замене.

При снятии ГБЦ проверяют нижнюю плоскость соединения с блоком цилиндров. Для этого, к ней прикладывается специальная линейка по диагонали всей длины ГБЦ. Контроль зазоров выполняется с помощью измерительного щупа. Нормой измерений можно считать зазор, не превышающий 0,06 миллиметров. Если эта величина больше, то плоскость подвергают шлифовке.

Проверка износа шеек опоры кулачкового вала и его подшипников выполняется с помощью микрометра. Результаты измерений необходимо сравнить с нормами, которые допустимы именно для вашей модели двигателя. Если имеются определенные отклонения, то, исходя из значений, принимается решение о способе ремонта.

Состояние таких деталей, как коромысла, седла и рычаги определяется с помощью внешнего осмотра. В том случае, когда фаска «утоплена», но стержень, при этом, находится в порядке, то ее нужно обработать. После этого, клапан можно применять снова.

Всевозможные внешние дефекты в виде царапин, заусенцев и т п. устраняются при помощи шлифовки. Данная процедура, прежде всего, касается тех мест, где необходима герметизация соединений.

Устройство головки блока цилиднров и её особенности

В зависимости от тактности, принципа воспламенения, схем газораспределения и охлаждения головка может иметь разнообразные типы конструкций. Однако основной набор деталей головки — клапаны, снабжённые пружинами, форсунки, а также свечи зажигания — практически неизменен.

Объёмистые дизеля традиционно оборудуют литыми чугунными головками, которые долгое время исправно и незаменимо служат в этом качестве. Они эксплуатируются в тяжёлых условиях, и с целью придания надёжности клапанные сёдла запрессовывают с предварительным охлаждением в парах жидкого азота. Втулки клапанов и вихрекамеры вставляют с натягом.

Для маломощных бензиновых «движков» выпускают алюминиевые головки, изготавливаемые путём литья под давлением или в кокиль с дальнейшей доводкой пустот (в головке предусмотрены водяные, газовые ходы, каналы для смазки, а также сквозные отверстия под крепёж).

Крепится головка стальными шпильками с гайками либо болтами с затяжкой по предписываемой производителем технологии. В инструкции подробно указываются последовательность, усилие затяжки, угловые довороты и пр. Это требуется для сохранности соединения в случае просадки стыкового уплотнения.

Видео: устройство головки блока цилидров

Для того, чтобы внутренняя полость разъёмного цилиндра ДВС представляла собой герметично изолированное пространство, стык головки и блока уплотняется специальной прокладкой. Только в этом случае возможен запуск мотора и его надлежащая работа.

Несоблюдение толщины паронитовой или металлоасбестовой прокладки, или её просадка вследствие брака чреваты разгерметизацией камер сгорания и выходом двигателя из строя. Для придания уплотнению должной жёсткости и для обеспечения безопасного прижима чугунные головки дизельных моторов монтируют на мягких стальных прокладках.

Стоит обратить внимание, что толщина прокладки определяется согласно величине вылета поршней. В случае, когда расчётные показатели окажутся меньше номинальных значений, двигатель «застучит», когда больше — произойдёт потеря мощности и интенсивное образование копоти вследствие неполного сгорания топлива

Пары выпускных и впускных каналов ведут в обособленную камеру сгорания. Каждый из каналов упирается в седло, запрессованное в головку блока цилиндров, которая является местом:

• размещения натяжителя цепи и привода распределительного вала в отдельной полости спереди ГБЦ;
• установки газораспределительного механизма (ГРМ);
• расположения маслозаливной горловины.

Особенности конструкции

Разбираясь, что такое ГБЦ в автомобиле, и какую роль она играет, необходимо учесть, что этот элемент сопрягается с большим числом дополнительных узлов:

• впускные/выпускные клапаны газораспределения;
• форсунки;
• система зажигания в бензиновых авто;
• распределительный вал и пр.

Нужно знать, что головка располагается непосредственно над блоком цилиндров.

Фактически она укрывает все цилиндры одновременно, являясь их небольшим продолжением. Исходя из этого, для классических рядных моторов автомобильные инженеры обходятся одной ГБЦ, а для V-образных конструкций необходимо ставить пару штук.

Привод газораспределительного механизма, являющийся частью головки, включает клапаны. Конструкционно они располагаются в один ряд напротив цилиндров. Для правильной работы системы их устанавливают в большинстве автомобилей под углом примерно в 20.

О прокладке

Прокладка головки блока расположена на самом главном стыке двух массивных деталей двигателя, и с точки зрения техники её герметичность обеспечить достаточно сложно. Детали могут неравномерно нагреваться, стык при этом подвержен короблению, края прокладки расположены в огневой зоне надпоршневого пространства, через тот же стык проходят каналы масла и охлаждающей жидкости.

Поэтому прокладку изготавливают или из специального термостойкого материала с металлической окантовкой отверстий, или в последнее время просто из тонкого листового металла в несколько слоёв. Особо снобистские конструкции вообще лишены прокладки, настолько точно там подгоняются поверхности.

Прокладка сжата огромным давлением, которое создаётся затяжкой болтов крепления головки к блоку по специальной методике, как правило, до предела их текучести. Поэтому болты, как и прокладку, следует менять на новые при каждом демонтаже. Для точного позиционирования прокладки в стыке устанавливаются направляющие втулки.

Прокладка обладает строго регламентированной толщиной в сжатом состоянии, поскольку от этого зависит степень сжатия двигателя. Иногда предусматриваются ремонтные размеры, необходимые если головка или блок подвергались выравнивающей шлифовке при ремонте двигателя.

Что такое ГБЦ в авто простыми словами

Головка блока цилиндров (в дальнейшем ГБЦ), или сокращенно «головка», «голова» двигателя, расположена в его верхней части. Она соединяется с блоком цилиндров при помощи болтов. Это одна из главных деталей мотора, являющаяся основой конструктива.

ГБЦ можно сравнить с крышкой, закрывающей цилиндры двигателя. Стык между ней и блоком очень тщательно герметизируется с помощью специальной обжимной прокладки, для того чтобы обеспечить высокую компрессию горючей смеси во время рабочего такта. Нарушение этого соединения приведет к поломке автомобиля.

В состав ГБЦ входят детали, отвечающие за процесс смесеобразования и подачи топлива в камеру сгорания. Правильное соотношение между горючим и воздухом достигается благодаря синхронизированной работе всех элементов головки. От состояния и качества настройки ее частей во многом зависит бесперебойное функционирование мотора.

Рекомендуем

«Ремонт ТНВД: разбираемся в устройстве детали» Подробнее Головка изготавливается из чугуна или алюминиевого сплава. Последний материал более предпочтителен из-за меньшего веса. Однако имеет недостаток, связанный с большей текучестью и склонностью металла к короблению при высоких температурах в случае перегрева мотора. Рядные двигатели имеют, как правило, одну головку блока цилиндров. V-образные – две головки. И, наконец, экзотические W-образные двигатели оснащаются как минимум тремя головками. При любом их количестве наполнение узла остается примерно одинаковым.

Какие процессы происходят в блоке цилиндров?

Многие задаются вопросом, какие процессы происходят в блоке. Все просто. Здесь производится подготовка горючей смеси с ее последующим сгоранием. При этом ключевую роль играет форма камеры сгорания

Для обеспечения достаточной мощности важно обеспечить точное регулирование процесса и времени сгорания, что возможно только на исправном транспортном средстве. Вот почему в случае неисправности рекомендуется обращаться на СТО

При наличии определенных навыков выполнение работ возможно и самостоятельно.

Также стоит отметить, что большая часть авто требует ручного регулирования. Исключение составляют лишь машины с карбюраторами. В корпусе таких устройств есть специальные винты, посредством которых удается регулировать образование смеси

Что касается дизельных моторов и двигателей с инжекторов, то в них такая регулировка невозможна.

Отдельное внимание должно уделяться моменту соединения ГБЦ с сами блоком цилиндров. Для этой цели применяются специальные болты или шпильки

При этом важно четко соблюдать последовательность действий и учитывать углы поворота гаечного ключа. Если же неправильно производить протяжку (например, ошибиться с моментом), то возможно повреждение ГБЦ.

Правильная эксплуатация

Важно после ремонта или диагностики корректно повести сборку всех элементов головки, так как даже неверно зафиксированная деталь на блоке цилиндров способна деформироваться в процессе работы. В определенных ситуациях без демонтажа ГБЦ не удастся обойтись:

1. расточка цилиндров блока;
2. проблема с клапанами, при которой потребуется их замена или ремонт;
3. проведение опрессовки клапанных втулок либо седел;
4. потеря геометрических параметров поверхности сопряжения;
5. прокладка пробита (потеряла герметичность);
6. необходимость устранения микротещин.

Благодаря тому, что автомобилисту виден момент достижения необходимого усилия, обеспечивается достаточный натяг резьбы и не срываются витки. Категорически не допускается применять дополнительного наращивания ключей при завинчивании

Также важно соблюдать очередность при закручивании гаек на шпильках

Расточка и гильзовка блока цилиндров

После появления дефектов и выработки на стенках применяют расточку цилиндров. Со стенок снимается металл определенной толщины, а затем устанавливаются другие ремонтные поршни и кольца под новый размер. Число расточек ограничено, так как объем постепенно увеличивается, а прочность снижается.

После максимального числа расточек применяют гильзовку. Это сложный процесс, который можно сделать только при наличии специального оборудования. «Мокрые» гильзы поменять намного легче, даже в полевых условиях. Если установлены «сухие» гильзы или это монолитный чугунный блок, то он растачивается под новые гильзы, которые запрессовываются с высокой точностью. Сам блок нагревается до 150-200 градусов, а новая гильза охлаждается. Так достигается наиболее плотная и точная посадка.
