Как подключить сигнализацию: особенности установки, схема и рекомендации

Достоинства установки сигнализации на авто

Автосигнализация – неотъемлемая составная часть приобретаемого автомобиля, неважно нового или с пробегом. И, если она отсутствует или пришла в негодность, либо по каким-то причинам не устраивает нового автовладельца, возникает необходимость оборудования или переоборудования машины

При покупке нового автомобиля автосалон практически всегда предлагает установить автосигнализацию, предупреждая о том, что в случае установки оборудования в другом месте или самостоятельно авто «снимается с гарантии». Такое предупреждение отпугивает многих автолюбителей, а, между тем, оно совершенно незаконно: отказ в гарантийном обслуживании правомерен, только если будет доказано что причиной поломки машины стала неквалифицированная установка. При аккуратном выполнении требований инструкции производителя сигнализации такая причина практически исключена.

Достоинства установки автосигнализации своими руками:

Экономия средств – первое преимущество самостоятельной установки: в специализированных установочных центрах стоимость работ сопоставима со стоимостью самой сигнализации, а в автосалонах эти расходы ещё (иногда вдвое) выше.
Получение удовольствия от всех этапов работы с достаточно сложным оборудованием (выбор, приобретение, установка, отладка) и уверенность в качестве их выполнения – без сомнения является преимуществом для любителей техники.
Индивидуальные решения (выбор мест расположения блока управления, переключателя принудительного отключения сигнализации, датчиков охранной системы, а также добавление нестандартных дополнительных устройств) при самостоятельной установке могут значительно затруднить действия злоумышленника, часто действующего по шаблонной схеме.

Это далеко не полный перечень достоинств самостоятельной установки и каждый автолюбитель может добавить в него свои «плюсы».

Элемент лаборатория умного вождения схема подключения

Простое оформление за 5 минут

Путешествуйте по всему мируи России

-20% на туристический полиспо промокоду TIGER2022

Год онлайн-консультаций врачей и психологов за 1800 рублей

Врачи онла � йн за 1800 рублей

Антикризисное предложениеопытным агентам

Приходите в РЕСО-Гарантия — и получайтe стабильный доход!

Антикризисное предложение опытным агентам

Приходите в РЕСО-Гарантия — и получайтe стабильный доход!

Страхование от несчастных случаев

Защитите себя и своих близких на случай непредвиденных ситуаций

Страхование от несчастных случаев

Добровольное медицинское страхование

Сохраните здоровье вместе с РЕСО-Гарантия

Добровольное медицинское страхование

Инструменты и материалы для установки автосигнализации

Набор инструментов для установки сигнализации на авто хорошо знаком всем, кто имел дело с электрикой:

мультиметр для измерения напряжения и определения разрывов (замыканий) в электрических цепях;
набор отвёрток или универсальная отвертка (чаще всего требуется обычная крестообразная, но для ряда марок автомобилей нужна «звёздочка»);
набор торцевых ключей (чаще всего хватает головки на 10);
паяльник;
специнструмент для зачистки проводов, или нож и кусачки;
пластиковая «монтажка» – для демонтажа пластиковых панелей салона.

Помимо инструмента потребуются следующие расходные материалы:

качественная изолента черного (чтобы не очень отличался от заводской проводки) цвета;
пластиковые хомуты для крепления проводки, основного блока, некоторых видов датчиков;
поролон;
двухсторонний скотч.

Также могут понадобиться дополнительные провода, так как штатных иногда не хватает по длине

Лента новостей

Сотрудники РЕСО-Гарантия – снова в числе лучших пиарщиков Северной столицы

Команда директора Омского филиала РЕСО-Гарантия заняла 3 место в хоккейном турнире

Аппаратно-программный комплекс «Безопасный город» в Калининграде под защитой РЕСО-Гарантия

Отслеживайте статус страхового случая в приложении РЕСО Мобайл

Автострахование от РЕСО-Гарантия

РЕСО-Гарантия – универсальная страховая компания. В числе наших приоритетов автострахование (как автоКАСКО, так и страхование ОСАГО), добровольное медицинское страхование, страхование имущества (в т.ч. страхование недвижимости), страхование ответственности (в т.ч. добровольная автогражданка) и грузов. Для определения стоимости страховых полисов на калькуляторах сайта вы можете произвести расчет КАСКО (страхование рисков «Хищение», «Ущерб»), рассчитать стоимость полиса ОСАГО и дополнительного страхования АГО, «Зеленая карта» и таких услуг, как ипотечное страхование, страхование квартиры, страхование дачи, ДМС, страхование путешественников, страхование жизни.

Приборы освещения как средство безопасности движения

Приборы освещения служат для обеспечения возможности передвижения транспортного средства в условиях плохой видимости. Однако они помогают выполнять и другую задачу – указание о местоположении машины на дороге, а также информирование водителя встречной машины о дорожной ситуации впереди. Так, движение с включенными приборами освещения в дневное время позволяет своевременно заметить встречный автомобиль и определить до него дистанцию.

подача на перекрестке или в пробке короткой вспышки дальним светом – проезжай;
двойная вспышка дальним светом встречной машине – впереди опасный участок (затор, повреждение дорожного полотна, авария и т.д.) или ДПС;
серия вспышек дальним светом автомобилю, движущемуся с низкой скоростью в попутном направлении – уступи дорогу;
кратковременные, не больше одного-двух миганий аварийкой после обгона – знак благодарности, спасибо водителю обгоняемого автомобиля, например, за то, что уступил дорогу.

Конечно, приведенными примерами далеко не исчерпывается система, согласно которой с помощью приборов освещения осуществляется световая подача сигналов, предоставляя водителю дополнительную информацию о ситуации на дороге и позволяя ему предпринять необходимые действия. Хотя для этого используются приборы освещения, от этого она не становится менее эффективной.

Установка датчиков

Датчики представлены просто в колоссальном изобилии. Некоторые модели активно реагируют на блокирование и разблокирование дверей, а также движение проёмов окон, перемещение людей, звуки вибрации и прочее.

Ещё мы рекомендуем вам подключать в одно время и датчики, предотвращающие возможность возникновения пожара: увеличится стоимость сигнализационного устройства на незначительный процент, при этом появится возможность предотвратить неприятные ситуации.

В последние несколько лет на полках магазинов можно обнаружить «умные» датчики, которые умеют реагировать на водные протечки, повышенную степень влажности воздушного пространства.

Сигнализация Элемент

Пока TigaR находится в пути из Москвы в Амурскую область напишу пару слов о сигналке Элемент от Лаборатории умного вождения, если этот комплекс можно так назвать.Устанавливал у ОД. Мероприятие занимает около 4-х часов. Запрятали второй ключ где-то в машине, установили датчики и прочее оборудование. Мне же досталась метка, без которой к машине лучше вообще не подходить. Плоский белый брелок, который помещается в лопатник или документы.О самой системе.Любое действие с автомобилем без этой метки регистрируется в системе и передаётся диспетчерам, которые в свою очередь принимают решение. Первым делом поступает звонок на телефон. Если диспетчер не дозвонился, то в зависимости от ситуации, например проникновение — вызывается наряд МВД

Регистрируется любое открытие одной из дверей, не важно ключом или монтировкой, любое перемещение, поддомкрачивание автомобиля

На телефон устанавливается довольное простое приложение. В нем отображаются все уведомления, нахождение авто на карте (карта подробная). Можно закрыть/ открыть двери, запустить двигатель, настроить автоматику (запуск двигателя по расписанию, по температуре в салоне/ снаружи, по заряду аккума).Так же ведётся статистика по каждой поездке, маршрут, вплоть до регистрации резких торможений или превышения скорости. Есть возможность включения сервисного режима в приложении, при котором не будут приходить уведомления о эвакуации и прочих действиях. TigaR на автовозе в режиме сервиса, потому как мне уже пару звонков от диспетчеров поступило.

Это вторая машина которая путешествует через всю Россию на автовозе. Jetta ехала без всяких сигналок, приходилось донимать диспетчера перевозчика о местоположении и сроках доставки. Если кому требуется, дам контакты компании. Контора Кемеровская, проверенная.

Инструкция по установке

Материалы и инструменты

Если вам интересно узнать все об установке автосигнализации, то перед тем, как приступить к процессу, необходимо подобрать весь необходимый инструментарий. В первую очередь вам потребуется сама противоугонная система, а также инструкция по монтажу и эксплуатации, которая идет с ней в комплекте. Инструкция по установке сигнализации — это основной компонент, который вам может потребоваться при монтаже.

Помимо этого, заранее подготовьте:

Мультиметр

Важно не просто подготовить устройство, но и понимать его принцип работы, а также уметь его применять на практике. Как минимум, вам потребуется замерять проводимость и напряжение

Если вы решили купить устройство перед выполнением ремонта, то лучше будет отдать предпочтение электронному девайсу. Стрелочный мультиметр не так удобен для того, чтобы замерять проводимость.
Провода. Проследите за тем, чтобы перед началом работ у вас были все необходимые провода. Следует отметить, что провода, которые идут в комплекте, могут не справиться со своей задачей, поскольку они обычно слишком короткие и не подходят по длине. Поэтому мы рекомендуем запастись дополнительными проводами.
Поролон также вам понадобится, но не слишком толстый. Этот материал необходим для того, чтобы упаковать центральный блок противоугонной системы и защитить его от грязи и влаги. Кстати, регулярное воздействие влаги может привести к необходимости ремонта блока. Специалисты рекомендуют использовать черный или серый поролон, чтобы он не выделялся в салоне авто.
Изолента крепкая и надежная.
Двухсторонний скотч.
Канцелярский ножик — потребуется для работы с проводами.

Определение места установки

Самостоятельная установка сигнализации также подразумевает правильный выбор места. В этом случае вам не нужно придумывать что-то новое, поскольку в этом нет необходимости. Всегда центральный блок противоугонной системы монтируется за консолью — это место самое удобное, поскольку в случае ремонта до блока будет не сложно добраться. Как сказано выше, перед тем, как приступить к работам, необходимо подготовить поролон.

Собственно, поролоном нужно будет обмотать весь блок, поэтому заранее определитесь и примерьте, как ему будет удобно и в каком месте его оптимально установить. Проследите за тем, чтобы блок можно было надежно зафиксировать и чтобы он ни чему не мешал.

Начальный этап установки автосигнализации

Установка сигнализации на автомобиль требует в первую очередь определения места установки противоугонной системы.

В этом случае вам необходимо учитывать несколько определенных моментов, которые описаны ниже:

Центральный блок необходимо установить в самом салоне транспортного средства, при этом место его монтажа должно быть скрытым

Важно, чтобы блок никто не мог увидеть. Продумать этот момент необходимо заранее, поскольку важно установить блок таким образом, чтобы вору, который попытается залезть в ваш автомобиль, было сложно до него добраться

Разумеется, определить место расположения блока по проводам не так сложно, но вот для того, чтобы его достать и отключить, потребуется время.
Чтобы не допустить повреждения блока, учтите, что он не должен располагаться в непосредственной близости с различными движущимися компонентами и деталями. Имеются ввиду всевозможные тяги, тросики и так далее. Постоянное воздействие внешних факторов может привести к выходу из строя устройства.
Как мы уже сказали выше, место для блока необходимо подбирать с умом. Устройство не должно располагаться в непосредственной близости с различными источниками влаги или тепла, то есть в первую очередь — печной. Воздухоотводы от системы кондиционирования могут негативно повлиять на работу блока.
Также следует отметить, что устройство не должно быть установлено рядом с источником приема либо излучения радиоволн. Речь идет об антенных проводах, мобильных телефонах, а также радиостанциях. Они могут не только заглушить работу противоугонной системы. Но ими также могут воспользоваться злоумышленники для перехвата цифрового сигнала с брелока сигнализации.
Помните о том, что основные подключения к электрической системе транспортного средства будут осуществляться к приборной панели. Поэтому в любом случае вам потребуются дополнительные провода, которыми следует запастись заранее (автор видео — avtozvuk).

Как проверить, работает или нет?

открывайте и закрывайте замки дверей;
снимайте и ставьте на охрану;
дистанционно запускайте автомобиль;
проверьте работу сенсора удара, похлопывая по кузову автомобиля;
проверьте датчик наклона, аккуратно поднимая автомобиль на домкрате при включённом режиме охраны;
датчик движения можно проверить, находясь вплотную к автомобилю некоторое время при активной охране;
убедитесь, что во время тревоги работает сирена и мигают поворотники;
проверьте работу доп функций, которые могут быть у вашей системы (турботаймер, режим тревоги, режим поиска, сервисный режим и так далее).

Далее совершите пробную поездку. Во время нее хорошо «протрясите» автомобиль, совершайте крутые виражи (убедившись в безопасности маневра). После поездки еще раз протестируйте системы. Тем самым вы проверите надежность крепления элементов и соединений.

Если все функции работают – то вы выполнили работу качественно. А если что-то перестало работать – поочередно просматривайте все элементы на предмет ненадежного крепления или плохого контакта проводов, вохможно придется что то заменить.

Автомобильная сигнализация «Элемент»: принцип действия, особенности и правила установки

Для обеспечения безопасности транспортного средства автомобиль должен быть оборудован противоугонной системой. Современный рынок автоэлектроники предлагает огромный выбор сигнализаций, однако наиболее продвинутыми сегодня считаются модели с возможностью определения координат охраняемого объекта. Одним из таких вариантов защиты является сигнализация «Элемент».

Принцип действия

Автосигнализация «Элемент» может работать со спутниковыми системами ГЛОНАСС или GPS. Датчик приема синхронизировано работает с оборудованием, периодически получая от него сигналы. Спутники позволяют с максимальной точностью определить координаты объекта, то есть транспортного средства, с погрешностью до одного метра.

Каждый спутник обладает уникальной кодировкой. Он отправляет импульс на приемник, установленный в машине, который выполняет сверку полученных данных с картами прошивки. Для связи между спутником и блоком управления сигнализацией используется GSM-канал связи, соответственно, для получения информации владельцу авто не обязательно находиться рядом с машиной. В случае угона управляющий модуль отправит сигнал о местоположении транспортного средства с точными координатами. Такой принцип работы позволяет оперативно обнаружить и найти автомобиль, а также своевременно обратиться в правоохранительные органы.

Противоугонные опции

Для управления системой охраны может использоваться стандартный ключ или смартфон, на который предварительно должна быть установлена программа «Элемент». С помощью этого приложения владелец авто может в любой момент узнать координаты расположения транспортного средства на карте. Подходя к машине, пользователь отпирает двери телефоном или ключом, в этот момент происходит идентификация человека. Если управляющий модуль сигнализации успешно идентифицирует метку, то он позволит завести двигатель. В случае если автомобиль попытаются вскрыть злоумышленники, на телефон владельца поступит сообщение с уведомлением о попытке кражи.

Другими словами, если говорить о защите от угона, то эта система выполняет все основные опции наиболее продвинутой сигнализации, но при этом не ограничивается только ими. «Элемент» может предупредить автолюбителя об эвакуации транспортного средства или оповестит о «пассивном» ДТП, когда автомобиль был задет на парковке.

Диагностика двигателя

Одной из основных особенностей «Элемент» является наличие системы OBD2-диагностики. Теперь в случае появления ошибок в работе двигателя или других систем сообщения о неисправности будут передаваться на мобильный телефон владельца. Если на приборной панели в салоне появляется индикатор Check Engine, управляющий модуль сигнализацией начинает процесс сканирования работоспособности датчиков и подключенных к блоку управления мотором контроллеров.

Особенности установки

При самостоятельном монтаже автосигнализации учитывайте следующие рекомендации:

Блок управления нужно ставить в сухом и недоступном месте, чтобы в случае взлома преступник не мог получить к нему доступ. В противном случае он может попробовать отключить устройство, и, если ему это удастся, передача сообщений о местонахождении автомобиля будет невозможной.
Если длины проводов для подключения недостаточно, можно использовать метод наращивания, но для этого должны применяться только проводники с аналогичным сечением.
Датчик удара нужно ставить по центру корпуса транспортного средства, чтобы устройство могло определить физические воздействия с любой стороны кузова.

Для подключения системы используется схема, входящая в комплект поставки сигнализации. Если она слишком сложная или у вас нет опыта в настройке и установке охранных систем на автомобили, рекомендуем обратиться за помощью к профессиональному электрику.

О свете, его месте и значении при движении

Сигнализация, которая определяется как световая, служит для предупреждения водителей других машин о совершении маневра (поворот, разворот), торможении или нештатной ситуации. К световой сигнализации автомобиля в первую очередь относятся такие приборы:

указатели поворотов;
аварийная световая сигнализация;
фонари заднего хода;
стоп-сигналы.

С некоторой долей натяжки к устройствам, оказывающим влияние на безопасность, основанным на световой индикации, можно отнести указатели на панели и задние противотуманные огни (ЗПО). Индикаторы, хотя и не информируют других участников движения о маневрах транспортного средства, но оказывают существенное влияние на безопасность, предупреждая водителя о текущем состоянии машины. Так же, как ЗПО, которые, не являясь отдельным самостоятельным устройством, выполняют в сложных условиях функции световой индикации местоположения автомашины, повышая общую безопасность движения.

Точки подключения системы автозапуска

Организация правильной работы системы автозапуска требует грамотного подключения к нескольким системам автомобиля, а именно:

замку зажигания;

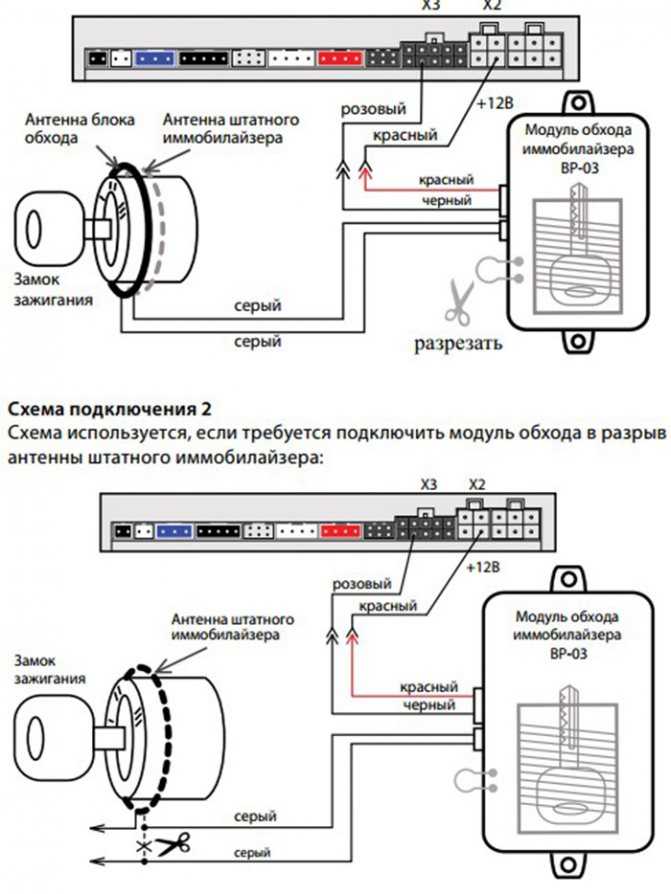

петле накачки иммобилайзера (если не предусмотрен бесключевой автозапуск);
системе управления двигателем.

Подключение к точке замка зажигания может производиться по различным схемам в зависимости от схемного решения системы запуска автомобиля. Включение транспондерной системы обычно производится по следующим схемам.

Отдельные модели сигнализаций имеют возможность программного бесключевого автозапуска с автомобилями после 2008 годов выпуска. Лучше предусмотреть такую возможность на этапе выбора модели сигнализации.

Для индикации момента запуска двигателя автомобиля возможно использование следующих точек подключения:

напряжение заряда аккумуляторной батареи (наиболее универсальный режим, так как после запуска двигателя напряжение на АКБ повышается за счет работы генератора);
сигнал с датчика коленвала;
импульсы форсунок, высоковольтных цепей;
данные по шине CAN (самый простой способ).

https://youtube.com/watch?v=FW-jEnCKpNA

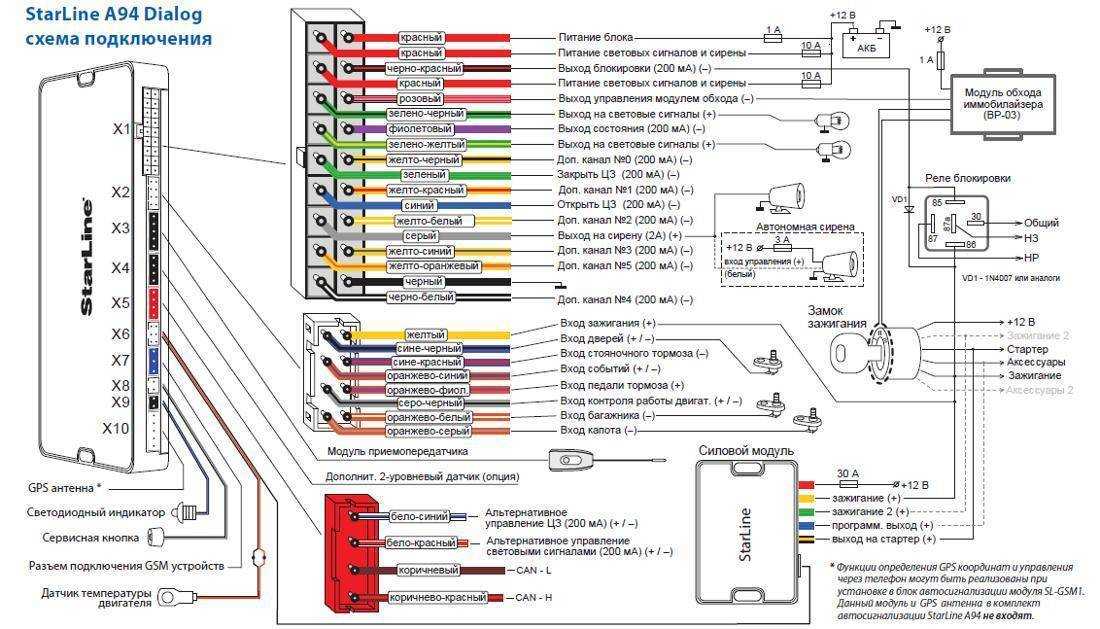

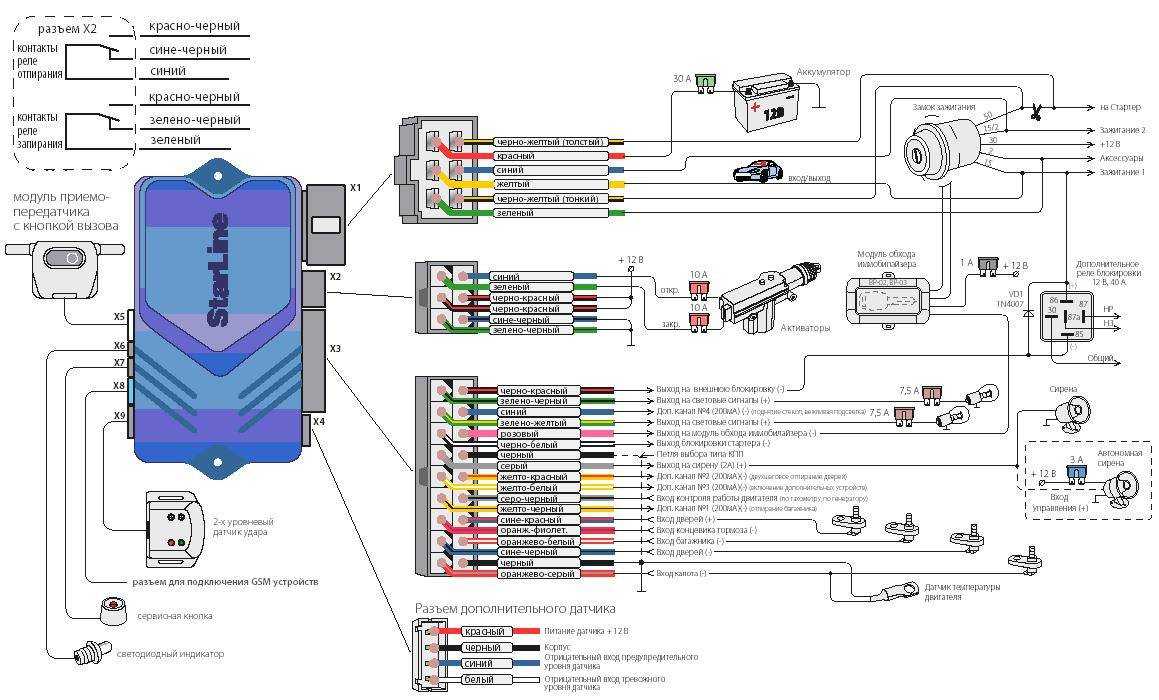

Как подключить сигнализацию «Старлайн»?

выпускает популярные современные охранные системы с функцией автозапуска, а также функциями «быстрый диалог», которые исключают возможность взлома охранного комплекса код-граббером. В большинстве моделей имеется 60 и более стандартных, а также программируемых функций.

Для монтажа понадобится сигнализация, соленоид на водительской двери, паяльник и материалы для пайки, защитные диоды, изолента. Перед тем как подключить сигнализацию, снимают пластик рулевого вала, откручивают саморезы крепления приборной панели, а также другие гайки и саморезы. Затем в стойку лобового стекла устанавливают светодиод, а также датчик удара. В любом месте устанавливается сервисная кнопка. У этих охранных комплексов имеется антенна. Ее лучше крепить на лобовое стекло. Далее подключают провода из 18-контактного разъема по схеме-инструкции. Так, черный провод подключается к массе, красный — к «плюсу». И далее по схеме.

Установка пейджера в качестве элемента системы охранной автосигнализации, установка автопейджера

Наш автоцентр предлагает установку пейджеров для автосигнализаций любого типа. Для того чтобы у Вас не оставалось сомнений по поводу того, нужны ли пейджеры для автосигнализаций, расскажем о них подробнее.

Пейджер для охраны автомобиля состоит из передатчика и приемника. На Вашем автомобиле устанавливается передатчик, который подключается к специальным электроцепям, в результате замыкание которых, происходит отправка сигнала на приемник пейджера. Замыкание этих электроцепей может кроме подачи сигнала на пейджер также подавать сигнал о необходимости включения звукового оповещения, то есть включения звуковой и световой сигнализации.

Как правило, такой сигнал подается при открытой двери автомобиля, однако если контролируются и другие зоны автомобиля, к примеру, багажник, капот и т.д., то передатчик называется многозоновым. На пейджер в таком случае подается сигнал о попытке открытия определенной зоны и проникновения в автомобиль. Существуют также пейджеры, которые могут контролировать одновременно несколько автомобилей.

Немаловажным моментом в функционировании пейджера автосигнализации является антенна, которая передает сигнал от автомобиля к пейджеру. Для этой цели могут использоваться обыкновенные автомобильные антенны, специальные СВ-антенны или стрип-антенны, которые входят в комплект пейджерной системы. Конечно же, основным критерием в выборе антенны является ее дальнодействие.

Оптимальным соотношением надежности, дальнодействия и качества обладают СВ-антенны., которые могут передавать сигнал на расстоянии от 200 до 2000 метров. Ее необходимо устанавливать на самой высокой и открытой точке автомобиля, где экранирующее влияние металлического кузова сводится к минимальному значению, к примеру, на крыше. В таком случае антенна отправляет сигналы на наибольшее расстояние.

Обыкновенная автомобильная антенна также имеет неплохие показатели дальнодействия, однако, в случае использования ее для передачи сигнала на пейджер может снизиться качество радиоприема.

Антенна, которая входит в систему пейджерной сигнализации может передавать сигнал на расстоянии до 200 метров (причина – экранирующее действие металлического кузова автомобиля). Она являет собой небольшую металлическую пластину, которая крепится к стеклу автомобиля.

Питание приемника пейджера, который находится у Вас, осуществляется с помощью батарей, которые необходимо своевременно менять, раз в полтора — два месяца.

В нашем автосервисе Вы можете осуществить установку автосигнализации с пейджерной системой, а также интеграцию пейджерной системы в уже установленную на Вашем автомобиле автосигнализацию. Если вы цените качество и желаете иметь возможность быть постоянно осведомленными о состоянии Вашего автомобиля, то установка пейджера для автосигнализации именно для Вас.

Установка автосигнализации

Провести установку современной автосигнализации можно силами профессионалов. Для этого потребуется обратиться в дилерский или сервисный центр. Это оптимальный вариант, если нет определённых знаний, инструментов и навыков, если нет представления, что такое точки подключения сигнализации с автозапуском. Если же в распоряжении есть всё вышеперечисленное, установку можно провести самостоятельно. Каждый из вариантов работы с устройством стоит изучить более подробно.

У официального дилера

Современные дилерские центры в процессе реализации устанавливают на автомобили дополнительное оборудование, среди которого есть и автосигнализация. Данный процесс осуществляется не в добровольном порядке. Несогласие с установкой сигнализации может привести к тому, что собственнику авто будет отказано в предоставлении гарантии. Стоимость установки сигнализации с автозапуском в данном случае является относительно небольшой, и довольно часто входит в общую цену приобретаемой машины.

В специализированном сервисном центре

Если приобретается подержанный автомобиль или просто есть желание сменить устройство, стоит обратиться в сервисный центр. Это идеальная возможность произвести установку профессионально и строго в срок, защитить авто от угона. Услуги такого плана оказываются при приемлемой стоимости, обеспечиваются иные, не менее важные преимущества:

фирменная гарантия сроком на год на выполненные монтажные работы;
гарантия производителя на установленное оборудование;
выдается весь пакет сопроводительных бумаг и справок для сохранения гарантии.

Это интересно: CARCADE — продажа арестованных авто в лизинг

Протягивание проводов

Шнуров обычно много. Протягивать их лучше в закрытых, надежно защищенных от воздействия влаги и высоких температур местах. Проводку лучше протягивать в косе, а для крепежа на кузове рекомендуется использовать пластиковые хомуты. Затягивать их нужно на расстоянии не более 20 сантиметров друг от друга. Какая бы ни была сигнализация, в ней имеются дублирующие провода. Концевик открывания двери и багажника – это разные провода. Но так как функция одна, то их подключают через один шнур. Второй лучше обрезать. Впоследствии, когда с сигнализацией возникнут какие-нибудь проблемы, будет проще определить возможную причину и найти цепь, в которой имеются неисправности. Практика монтажа сигнализаций показывает, что комплектных проводов часто не хватает. Поэтому лучше заранее приобрести дополнительные.

Отличие автосигнализации от иммобилайзера

Автомобильная сигнализация и иммобилайзер имеют схожие охранные функции, но несколько существенных отличий. Эти два понятия часто путают, поэтому нужно внести немного ясности.

Автосигнализация – это целый охранный комплекс, который предупреждает владельца об угоне или попытке проникновения в автомобиль. Также есть множество других функций, таких как отслеживание по спутнику, автозапуск и т.д.

Иммобилайзер также является эффективной противоугонной системой, но его функции ограничены блокировкой запуска двигателя при попытке завести машину незарегистрированным ключом. Устройство считывает код доступа с чипа (метки) в ключе и распознает владельца. Если угонщик попытается завести автомобиль, то это не получится. Двигатель не запустится. Как правило, иммобилайзер штатно устанавливается во всех современных моделях автомобилей.

Порядок установки и подключения сигнализации в автомобиле

Прежде, чем приступить к установке необходимо внимательное изучение не только инструкции прилагаемой к сигнализации, но и инструкции по эксплуатации автомобиля с тем, чтобы понимать возможные места расположения основного блока, датчиков, антенны, светодиодного индикатора, исполнительных механизмов (например, активаторов, если автомобиль штатно не оборудован центральным замком). Кроме того требуется изучить штатные электрические схемы автомобиля, чтобы понимать в каких местах целесообразно подключать электрические цепи охранной системы.

Общие правила, которых следует придерживаться при установке и подключении сигнализации:

все нештатные разъёмы (например, наращивание проводов) должны быть тщательно пропаяны и заизолированы;
проводка прокладывается в местах, не допускающих попадание влаги;
там, где необходимо перегибать проводку, следует одевать на неё защитную резиновую или пластиковую трубку («кембрик»);
при проведении монтажных работ нужно отключить аккумулятор.

В случае необходимости проверки напряжения в электрических цепях ни в коем случае нельзя допускать замыкания контактов штатных разъёмов автомобиля с корпусом (массой).

Последовательность основных этапов установки сигнализации может быть разной: некоторые эксперты рекомендуют начинать с установки основного блока, другие советуют сначала подключать центральный замок или световую часть.

Представляется, что целесообразно начинать всё-таки с определения места расположения «сердца» сигнализации – основного блока, так как от этого зависит удобство последующего монтажа. Общая рекомендация – располагать блок за приборной панелью в районе рулевой колонки. Этот вариант предусматривает демонтаж панели торпедо – операции, требующей определённого навыка. Встречаются варианты расположения блока под панелью, но удобств выполнения последующих операций в этом случае становится значительно меньше.

Для демонтажа панели торпедо необходимо также снять боковые пластиковые накладки ветрового стекла, а затем разобрать пластиковый корпус рулевой колонки (для доступа к замку зажигания). В левой накладке обычно ставится индикаторный светодиод, и прокладываются провода к антенне, размещаемой обычно на лобовом стекле над зеркалом заднего вида или в верхнем углу.

Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи.

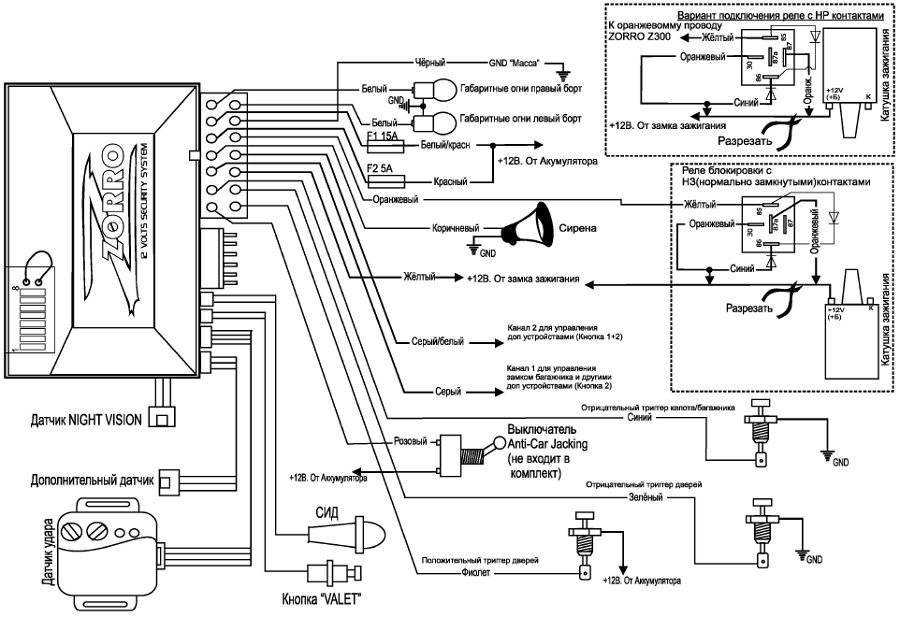

Подключение автосигнализации

После определения места расположения основного блока сигнализации следует этап подключения его к питанию (лучше это делать при выключенном зажигании), который аналогичен подключению автомагнитолы. В качестве плюсового обычно используют один из проводов замка зажигания, либо провод, подключенный через предохранитель к «плюсу» аккумулятора. Минусовой провод одним концом крепится к металлическому корпусу автомобиля, а вторым заводится в основной блок сигнализации.

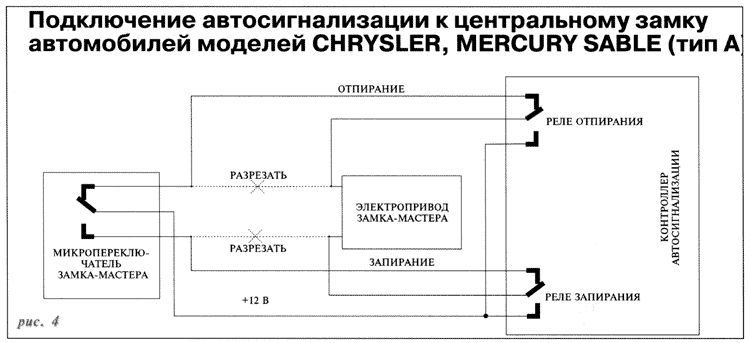

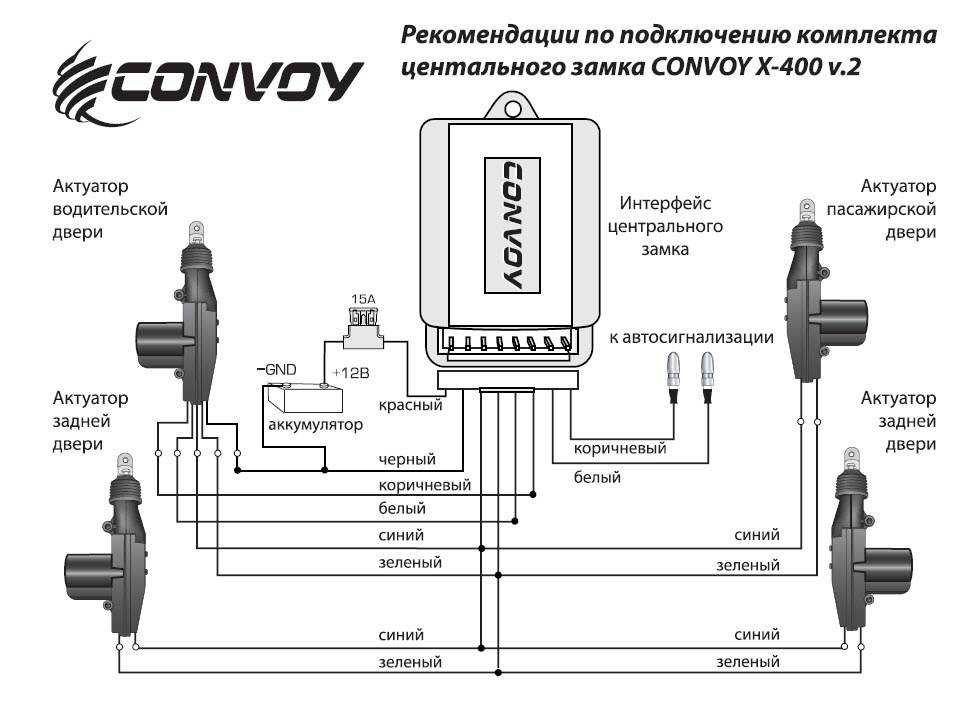

Следующая операция – подключение центрального замка. В современных автомобилях контакты центрального замка можно найти в одном месте – так называемом блоке комфорта, расположенном обычно с водительской стороны. Эта точка подключения может располагаться и в другом месте, поэтому необходимо изучать электрические схемы конкретной модели автомобиля. Если центральный замок в штатной комплектации автомобиля отсутствует, тогда его придётся устанавливать дополнительно.

Световая сигнализация в качестве индикаторов тревоги использует циклические срабатывания указателей поворотов. Для решения этой задачи точки подключения следует искать в районе выключателя аварийной сигнализации.

Подключение блока сигнализации к замку зажигания производится, как правило, парой отдельных проводов по схеме производителя охранной системы.

На открытие дверей в современных машинах можно использовать соответствующие контакты приборной панели. На открытие капота и багажника необходимо устанавливать «концевики», идущие в комплекте сигнализации.

Сирена звуковой сигнализации устанавливается рупором вниз в подкапотном пространстве в местах с минимальным воздействием влаги и температуры. Чаще всего в районе чашки амортизатора или механизма стеклоочистителя

Идеальное место для датчика удара – средняя часть автомобиля, но чаще всего (из-за трудности расположить его там) установка производится неподалеку от расположения основного блока сигнализации.

Кнопка отключения сигнализации (VALET) устанавливается в скрытном месте, причём параметр «скрытности» определяется исключительно изобретательностью автовладельца.
