История развития конструкции модели
Мотоцикл Урал М 62 класса 650 см в кубе создан 1961 году Ирбитским мотоциклетным заводом на базе мотоцикла М 72М.
После того как на Ирбитском заводе создали новый форсированный верхнеклапанный двигатель и стали устанавливать его на мотоцикл М 72, появилась переходная модель — М 61.
Мотоцикл М62 является модернизированной моделью М 61 и отличается от него конструкцией силовой передачи, ходовой части и приборами системы зажигания. Основные технические параметры двигателя остались без изменений.
Двигатель являются верхнеклапанным и изготавливались на базе двигателя М 72М, поэтому приводится описание только их отличительных особенностей по сравнению с конструкцией двигателя М 72М.
Кривошип с шатунами представляет собой неразъемный узел, который отличается от соответствующего узла двигателя М 72М длиной шатуна и расстоянием от оси цапфы до оси пальца кривошипа.
На нижнюю часть юбки поршня установлено второе маслосъемное кольцо.
Цилиндры являются взаимозаменяемыми и в верхней части имеют четыре отверстия для шпилек крепления головки и два отверстия, в которые запрессовываются трубки штанг толкателей.
Для слива масла из клапанной коробки в картер имеется трубка, проходящая через ребра цилиндра.
Схема механизма газораспределения двигателя М 62.
Механизм газораспределения описываемого двигателя является механизмом с верхним расположением клапанов, что является принципиальным отличием его от двигателя М 72М.
Диаметр тарелки клапана 35 мм, диаметр стержня 7,5 мм, а общая длина клапана 91 мм. Клапаны перемещаются в направляющих, запрессованных в тело головки цилиндра. Зазор между втулкой и стержнем клапана составляет 0,05—0,1 мм.
Распределительный вал имеет четыре распределительных кулачка, которые отличаются от кулачков вала двигателя М72М своей формой и расположением, что делает распределительные валы не взаимозаменяемыми.
В тело толкателей запрессованы наконечники с полусферическим углублением.
Регулировка теплового зазора (0,1 мм) между стержнем клапана и рычагом коромысла производится при снятой крышке клапанной коробки.
Система смазки
Клапаны и коромысла смазываются разбрызгиванием. Через отверстия, расположенные у конца направляющих втулок толкателей и кожуха штанг, масло попадает в головки цилиндров и разбрызгивается там клапанными пружинами.
Система питания
На двигателе М 61 установлены два карбюратора К-52, а на двигателе М 62 — два карбюратора К-38. На двигатель мотоцикла М61 могут быть установлены два карбюратора К-37.
Урал М 72 технические характеристики
Общие данные
Тип мотоцикла — с коляской.
База, мм — 1430.
Дорожный просвет, мм — 130.
Колея, мм — 1100
Габариты, мм:
— длина — 2420;
— ширина — 1650.
Высота (по ключу зажигания) — 1000
Вес мотоцикла, кг:
— сухой — 335;
— рабочий — 380.
Расход топлива по шоссе, л/100 км — 7.
Запас хода по топливу по шоссе, км — 310.
Наибольшая скорость, км/час — 85.
Емкость (масляная), л:
— картера двигателя — 2,0;
— картера КП — 0,8;
— картера задней передачи — 0,150;
— воздухоочистителя — 0,2.
Емкость топливного бака, л — 22.
Двигатель
Тип двигателя — четырехтактный двухцилиндровый.
Марка — М-72М.
Диаметр цилиндра, мм — 78.
Ход поршня, мм — 78.
Рабочий объем, см³ — 746.
Степень сжатия — 5,5 ± 0,2.
Максимальная мощность, л. с. — 22.
Максимальный крутящийся момент, кг м — 4,0.
Материал головки блока — алюминиевый сплав.
Прокладка головки блока — асбометаллическая 0,6 мм.
Материал поршня — сплав алюминиевый.
Фазы газораспределения (по углу поворота кривошипа), град.:
— начало впуска до в. м. т. — 76;
— конец впуска после н. м. т. — 92;
— начало выпуска до н. м. т. — 116;
— конец выпуска после в. м. т. — 52.
Карбюратор — Два К-37.
Силовая передача М-72 М
Передаточное число главной передачи — 4,62.
Сцепление — сухое двухдисковое в маховике двигателя.
Количество дисков:
— ведущих — 3;
— ведомых — 2.
Количество пружин — 6.
Технические характеристики коробки передач М-72 М
Тип — четырехступенчатая двухходовая.
Передаточные числа:
— на первой передаче — 3,6;
— на второй передаче — 2,286;
— на третьей передаче — 1,7;
— на четвертой передаче — 1,3.
Общее передаточное число:
— на первой передаче — 16,65;
— на второй передаче — 10,56;
— на третьей передаче — 7,85;
— на четвертой передаче — 6,01.
Шины мотоцикла М-72 М и их характеристики
Размер, в дюймах — 3,75-19.
Давление, кг/см²:
— переднего колеса — 1,6;
— заднего колеса — 2,0;
— колеса коляски — 1,8;
— запасного колеса — 2,0.
Зажигание и Электрооборудование М-72 М и их характеристики
Тип — батарейное магнето.
Марка катушки зажигания — Б — 2Б или Б-11.
Аккумуляторная батарея — 3МТ-14.
Генератор — Г — 11А.
Реле-регулятор — РР-31.
Сигнал — С — 23Б.
Фара ФГ — 6.
Электрооборудование
На Урале М 62 применяются более совершенные приборы электрооборудования, а в систему зажигания дополнительно введен автомат опережения зажигания.
Генератор типа Г-402 мощностью 65 вт полностью обеспечивает потребителей тока, установленных на М 62. Для работы с более мощным генератором используется реле-регулятор РР-302.
Вместо распределителя на М 62 установлена двухискровая катушка зажигания. Катушка имеет два вывода, каждый из которых соединяется проводом высокого напряжения с одной из свечей. Оба конца вторичной обмотки присоединены к выводам высокого напряжения.
Прерыватель М62 снабжен центробежным регулятором опережения зажигания. Регулятор представляет собой неподвижную пластину, на осях которой установлены рычаги с грузами. Рычаги имеют пальцы, входящие в прорези поводка кулачка прерывателя.
Регулятор включается в работу при 1000 об/мин. коленчатого вала двигателя и электрооборудование мотоцикла Урал М62 обеспечивает максимальное опережение зажигания (36° по углу поворота коленчатого вала) при 5000 об/мин.
Ходовая часть
На М62 устанавливается телескопическая вилка с гидравлическими амортизаторами и с внутренними пружинами. Отличие этой вилки от вилки М72 заключается в ином расположении пружины и в несколько отличной конструкции амортизатора пера вилки.
Каждый амортизатор состоит из корпуса, штока 11 с поршнем 17, нижней направляющей и гайки корпуса. Корпус амортизатора помещен внутри трубы пера вилки. В нижней части корпуса просверлены отверстия для прохода масла.
Поршень имеет тарельчатую форму. Края поршня плотно прилегают к внутренней поверхности корпуса амортизатора.
Гайка трубки амортизатора представляет собой стакан с калиброванным отверстием в центре. Внутри гайки устанавливается резиновый буфер, предохраняющий поршень от резких ударов.
Корпус амортизатора перемещается вместе с наконечниками перьев вилки, а шток и нижняя направляющая штока с поршнем неподвижны
На спиральную канавку гайки корпуса амортизатора навертывается пружина вилки, верхний конец которой навернут на наконечник пружины, установленный на штоке и зажатый между двумя гайками.
При сборке передней вилки необходимо обращать внимание на то, чтобы между верхним наконечником пружины и гайкой, контрящей затяжную гайку трубы пера вилки, был зазор 0,2—0,5 мм, обеспечивающий свободное вращение затяжной гайки со штоком. Схема передней вилки М 62
Схема передней вилки М 62
Задняя подвеска ходовой части состоит из двух одинаковых узлов, не имеет гидравлических амортизаторов и устанавливается в задних кронштейнах рамы.
Правый кронштейн изготовлен за одно целое с крышкой картера задней передачи, а левый представляет собой отдельную деталь. Оба кронштейна имеют возможность перемещаться по стальным штокам.
Пружины подвески навернуты на кронштейны подвески и на наконечник пружины и закрыты защитными кожухами. Нижние части пружин связаны с осью колеса, а верхние — с рамой мотоцикла.
Схема подвески заднего колеса.
Колеса
На М 62 устанавливаются колеса со стальными или с алюминиевыми ступицами.
Оба типа колес являются взаимозаменяемыми. Для обеспечения взаимозаменяемости колес мотоцикла и коляски в ступицу устанавливается переходная втулка с наружным диаметром 25 мм.
Колесо со стальной ступицей имеет 40 спиц: 20 длинных с загнутыми головками и 20 коротких прямых. В колесе с алюминиевой ступицей все спицы одинаковой длины с загнутыми головками.
Коляска имеет торсионную подвеску.
Управление мотоциклом Урал М 72
Управление мотоциклом Урал М 72 осуществляется механизмами, расположенными на руле и имеющими ручной привод.
Кроме того, имеются парная тормозная педаль и рычаг переключения скоростей коробки передач.
К ручным механизмам управления относятся: ручка газа, рычаг переднего тормоза, рычаг муфты сцепления, комбинированная манетка.
Ручка газа, расположенная на правой половине руля, соединяется при помощи гибких тросов с карбюраторами. Для увеличения числа оборотов двигателя ручку газа нужно повернуть на себя, а для уменьшения от себя.
Рычаг переднего тормоза шарнирно укреплен на кронштейне с правой стороны руля и гибким тросом соединен с рычагом 24. Для торможения переднего колеса рычаг переднего тормоза нужно прижать к рукоятке руля.
Рычаг муфты сцепления расположен на левой рукоятке руля и при помощи гибкого троса соединен с рычагом 19 сцепления. Для выключения сцепления рычаг муфты следует прижать к рукоятке руля.
Комбинированная манетка предназначена для принудительного опережения зажигания, переключения света в фаре и включения электрического сигнала.
Коляска мотоцикла М 72
К мотоциклу М 72 могут прикрепляться пассажирские коляски двух типов.
С жестким креплением колеса на двухопорной оси и с торсионной подвеской колеса на консольной оси.
Коляски второго типа мотоциклов Урал отличаются достаточно высокой мягкостью хода и большей долговечностью.
Кузов коляски изготовляется из стальных листов толщиной 1 мм, сваренных между собой точечной сваркой. Кузов состоит из бортов 1, сиденья 3 со спинкой 4 для пассажира, деревянного настила 2 и крышки багажника с держателем запасного колеса 5.
Крышка багажника открывается поворотом валика 6 с установленными на нем кулачками 7 и 5. В свободном состоянии валик замка отжимается пружиной 9.
Кузов соединяется с рамой впереди двумя скобами 10 с резиновыми подушками 12 в обоймах 11. Задняя часть кузова опирается на балку, подвешенную при помощи башмаков на концах рессор
Рама коляски соединяется с мотоциклом в четырех точках при помощи двух цанговых зажимов и двух стоек.
Электрооборудование мотоцикла Урал М 72
Электрооборудование мотоцикла Урал М 72 состоит из следующих приборов и агрегатов:
генератора марки Г-11А;
аккумуляторной батареи З-МТ-7 или З-МТ-14;
реле-регулятора РР-31;
катушки зажигания ИГ-4085-Б;
прерывателя-распределителя ПМ-05;
запальных свечей НА11/11АУ;
фары ФГ-6, ламп освещения, сигнала, переключателей и контрольной лампы.
Запальная свеча НА11/11АУ—разборного типа, состоит:
из уралитового изолятора 1;
центрального электрода 4;
стального корпуса 2;
бокового электрода 5;
гайки изолятора 3;
двух медных прокладок 6;
одной медноасбестовой прокладки 7.
Сверху центральный электрод закрыт карболитовым наконечником 5.
Искровой зазор между центральным и боковым электродами должен быть 0,7 мм.

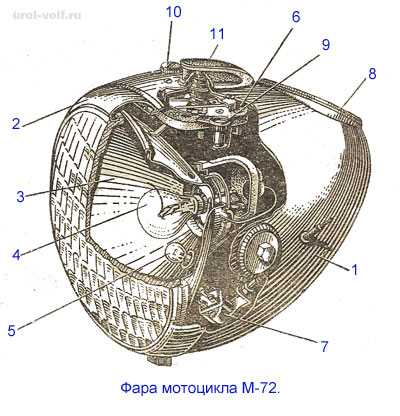

Фара ФГ-6 состоит из корпуса 1, ободка 2 с рассеивателем, рефлектора 3 с двухнитевой лампой 4 и лампой света стоянки 5. В корпусе фары размещены центральный переключатель 6, переключатель дальнего и ближнего света 7, спидометр 8, контрольная лампа 9 и предохранитель 10. Включение различных положений центрального переключателя производится при помощи ключа 11. По бокам корпуса фары имеются держатели проводов.
Схема электрооборудования мотоцикла М 72.
Необходимый водительский инструмент показан ниже.
