Маркировка шин для легковых автомобилей

Класс транспортного средства

На шинах может указываться класс транспортного средства для которого они предназначены:

• P — шины для легковых пассажирских автомобилей
• SUV — шины для полноприводных внедорожников
• C или LI — шины для небольших грузовых машин и микроавтобусов
• ST — шины для специальных трейлеров
• M/C — шины для мотоциклов
• T — шины для временного использования
• CMS — шины для горно-строительной техники
• HCV — шины для тяжелой строительной техники
• LCM — шины для лесозаготовительной техники
• LPT — шины для прицепов

Маркировка сезонности шины

Шины могут иметь маркировку указывающую на сезон и погодные условия для которых они предназначены:

• Зимние шины — маркируются значком в виде снежинки в треугольнике или снежинки на фоне трех горных пиков
• Летние шины — не имеют единой маркировки, шины с маркировками Aquatred, Aquacontact, Rain, Water, Aqua или со значком в виде зонтика хорошо подходят для езды в дождь, M+T (Mud and Tarrain) летние шины предназначенные для езды по грязи и бездорожью
• Всесезонные шины — могут маркироваться обозначениями M+S, M+SE, R+W, AW, AS, AGT или All Season

Индекс нагрузки

Еще одним параметром, на который следует обратить внимание в первую очередь, является индекс максимально допустимой нагрузки на шину. В маркировке шин и дисков автомобиля он обозначается цифрой, рядом с индексом скорости

Чем выше число, тем больше этот параметр. Если указан номер шины 82, то нагрузка не должна превышать отметку 475 кг/колесо, 92 – 630.

Иногда на резине стоят буквы EL или Reinforced, что говорит о нескольких слоях корда и усиленном шинном составе. Тогда индекс нагрузки выше на 3 единицы, чем для стандартных покрышек. В случае индекса 92 – 670 кг, 88 – это нагрузка уже 615 кг. Стоит сказать, что категория рассчитывается при максимальном давлении в данной покрышке. Информация о том, какое давление должно быть в шинах, указана радом с внутренней окружностью.

Сезонность

Также важно подобрать колеса и шины, подходящие климату. Здесь посмотрите на дополнительные пиктограммы, нанесенные на боковую часть комплекта

Маркировка зимних шин подразумевает наличие пиктограммы снежинки. Такой продукт состоит из мягких сортов и прекрасно ведет себя при отрицательных температурах. Однако в жарком климате начинает «плыть» и быстро изнашивается.

Маркировка всесезонных шин содержит надписи m s или аббревиатуру AS (All Season) или 4S (4 Season). Буквы m s обозначают Mud+Snow. Такие изделия отличаются развитым рисунком протектора, и иным составом смеси. Но стоит помнить, что максимально приемлемая для них температура – около нуля. При существенном отклонении в ту или иную сторону их характеристики сильно проигрывают специализированным комплектам.

Свое обозначение у летних шин отсутствует. Резина без опознавательных знаков является летней. Иногда на ней появляется маркировка Aqua, Rain, Water, пиктограмма дождя или зонтика. Это свидетельствует о немного другом устройстве колеса и его лучшему сопротивлению аквапланированию.

Сезонность шин

Маркировка легковых шин по сезонности выглядит обычно так:

• Снежинка внутри схематического кусочка льда. Маркирует зимнюю резину, которая имеет более глубокий протектор (8 – 10 мм), мягкую резину и другой рисунок рабочей поверхности.
• Пиктограмма «солнце». Обозначает летние покрышки, которые не плавятся при высоких температурах (+25 … +40 °C), имеют большое пятно контакта с поверхностью и специальные канавки для отвода воды.
• Аllseason или Allweather обозначает, что шина всесезонная. Такую резину используют при средних показателях температуры в диапазоне от -7 до +25 °C.

На шинах часто можно встретить обозначение S+M, что обозначает SnowandMud (снег и грязь). Такие покрышки подходят для тяжелых погодных условий. Существует также специальная антидождевая резина, на боковине которой будет нарисована капля воды или зонтик.

Грузоподъемность и индекс скорости

Маркировка, которая расшифровывается как индекс скорости и грузоподъемности.

Последним показателями, которые мы рассмотрим, будут индекс грузоподъемности и индекс скорости.

Индекс грузоподъемности определяет значение предельной весовой нагрузки, которую способна выдерживать шина. Он представляется на поверхности шины в виде двухзначного числа. Индекс носит условное обозначение, конкретное количество килограмм можно определить в соответствии с принятыми стандартами (таблица внизу).

Индекс скорости обозначает предельную скорость движения, при которой шина может использоваться. Для обозначения индекса скорости автомобильных шин используется маркировка латинскими буквами от A до Z (таблица внизу).

Таблица с индексом нагрузки (нажмите чтобы открыть)

Индекс нагрузки	Масса, кг.
50	190
51	195
52	200
53	206
54	212
55	218
56	224
57	230
58	236
59	243
60	250
61	257
62	265
63	272
64	280
65	290
66	300
67	307
68	315
69	325
Индекс нагрузки	Масса, кг.
70	335
71	345
72	355
73	365
74	375
75	387
76	400
77	412
78	425
79	437
80	450
81	462
82	475
83	487
84	500
85	515
86	530
87	545
88	560
89	580
Индекс нагрузки	Масса, кг.
90	600
91	615
92	630
93	650
94	670
95	690
96	710
97	730
98	750
99	775
100	800
101	825
102	850
103	875
104	900
105	925
106	950
107	975
108	1000
109	1030
Индекс нагрузки	Масса, кг.
110	1060
111	1090
112	1120
113	1150
114	1180
115	1215
116	1250
117	1285
118	1320
119	1360
120	1400
121	1450
122	1500
123	1550
124	1600
125	1650
126	1700
127	1750
128	1800
129	1850

Таблица с индексом скорости (нажмите чтобы открыть)

Индекс скорости	Предельная скорость, км/ч
B	до 50
C	до 60
D	до 65
E	до 70
F	до 80
G	до 90
J	до 100
K	до 110
L	до 120
M	до 130
N	до 140
P	до 150
Q	до 160
R	до 170
S	до 180
T	до 190
U	до 200
H	до 210
VR	свыше 210
V	до 240
Z	свыше 240
W	до 270
Y	до 300
ZR	«без ограничений»

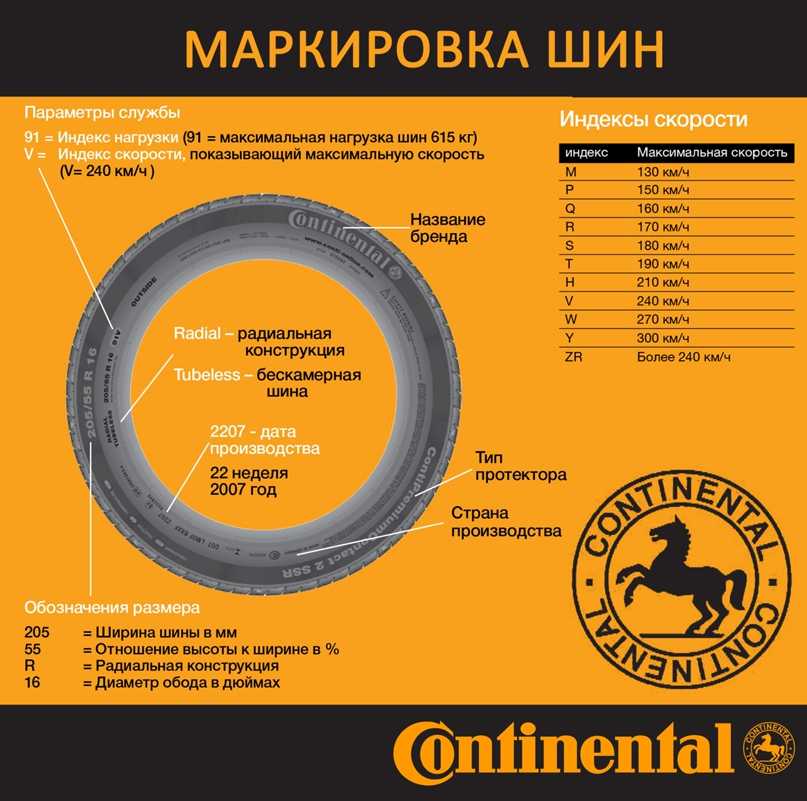

Индекс скорости

Индексом скорости называется параметр шины, указывающий на максимально допустимую скорость, с которой можно ездить на данной шине при максимальной нагрузке. Индекс скорости и индекс нагрузки тесно связаны между собой. В маркировки шины индекс нагрузки и индекс скорости указываются следом за типоразмером шины. Например: шина 185/75R14 82S 82 — индекс нагрузки (в данном случае 475 кг на колесо) S — индекс скорости (в данном случае 180 км/час).

Индекс скорости обозначается латинскими буквами от А (минимальный, А1 = 5 км/ч) до Y (максимальный, 300 км/ч). Для легковых автомобилей наиболее распространенными являются индексы скорости: T (до 190 км/час), Н (до 210 км/час), V (до 240 км/час), W (до 270 км/час) и Y (до 300 км/час).

Шины для внедорожников и легких грузовиков обычно имеют меньший индекс скорости. Для внедорожников и легких грузовиков наиболее распространёнными являются индексы скорости: Q (до 160 км/ч), R (до 170 км/ч) и S (до 180 км/ч).

Индекс скорости и индекс нагрузки тесно связаны между собой. Например: на шине указаны индексы нагрузки и скорости 98Т, что означает максимальную нагрузку до 750 кг на колесо при максимальной скорости 190 км/час. При более низкой скорости движения нагрузку на колесо можно чуть превысить, а при уменьшении нагрузки на колесо можно чуть повысить максимальную скорость.

Индексы скорости и нагрузки являются важными показателями, которые обязательно должны учитываться при подборе шин. При установке на автомобиль шин, следует устанавливать только шины, индекс скорости которых не ниже чем у шин, устанавливаемых на конвейере. Например: на автомобиле на заводе установлены шины с индексом скорости H (до 210 км/час), это означает что на данный автомобиль нельзя устанавливать шины с индексом скорости T (до 190 км/час), но можно устанавливать шины с более высокими индексами скорости V (до 240 км/час), W (до 270 км/час) или Y (до 300 км/час).

Получить более подробную информацию об индексе скорости, ознакомиться с таблицей индексов скоростей и их значений вы можете в нашей статье: Индекс скорости шин

Логотип производителя, название модели

Маркировка позволяет узнать производителя покрышек. Практически самым крупным обозначением на шине является марка компании и модель резины. Сегодня автовладелец может выбирать из огромного множества вариантов, отдав предпочтение бюджетным шинам кама или белшина. Можно сделать выбор в пользу резины среднего ценового сегмента: Кумхо, Континенталь, Нокиан или выбрать премиальные японские шины Йокогама, Тойо, Бриджстоун.

Таблица цен
Изготовитель	Модель	Стоимость, руб.
Kama	Euro 185*65 r15	2170
Belshina	103	1550
Kumho	KW31	2900
Continental	EcoContact5	3800
Nokian	Nordman	2670
Dunlop	SP Touring TL	2640
Goodyear	Efficient Grip	2740
Toyo	Observe 2015*55*R15	4400

Модель и тип протектора

Помимо названия торговой марки, производители указывают на шине ее модель. Большинство брендов имеют несколько модельных рядов (или линеек), которые отличаются:

• рисунком и типом протектора;
• составом использованного материала;
• предназначением;
• сезонностью.

Каждая линейка рассчитана на определенного пользователя, для которого имеют значения показатели скорости, износоустойчивости или экономии. Например, компания Michelin имеет в своем ассортименте модель Energy, которая является экологичной и  экономит топливо.

Для любителей быстрой и жесткой езды предназначена модель Michelin Primacy, обеспечивающая высокий индекс скорости и управляемость при маневрах.

Название модели имеет цифровые и буквенные обозначения. Они прописаны сразу после наименования производителя.

Протектор с направленной поверхностью имеет стрелку, указывающую направление вращения и надпись «Rotation».
Асимметричные покрышки снабжают маркерами Outside и Inside, которые помогают правильно монтировать резину.

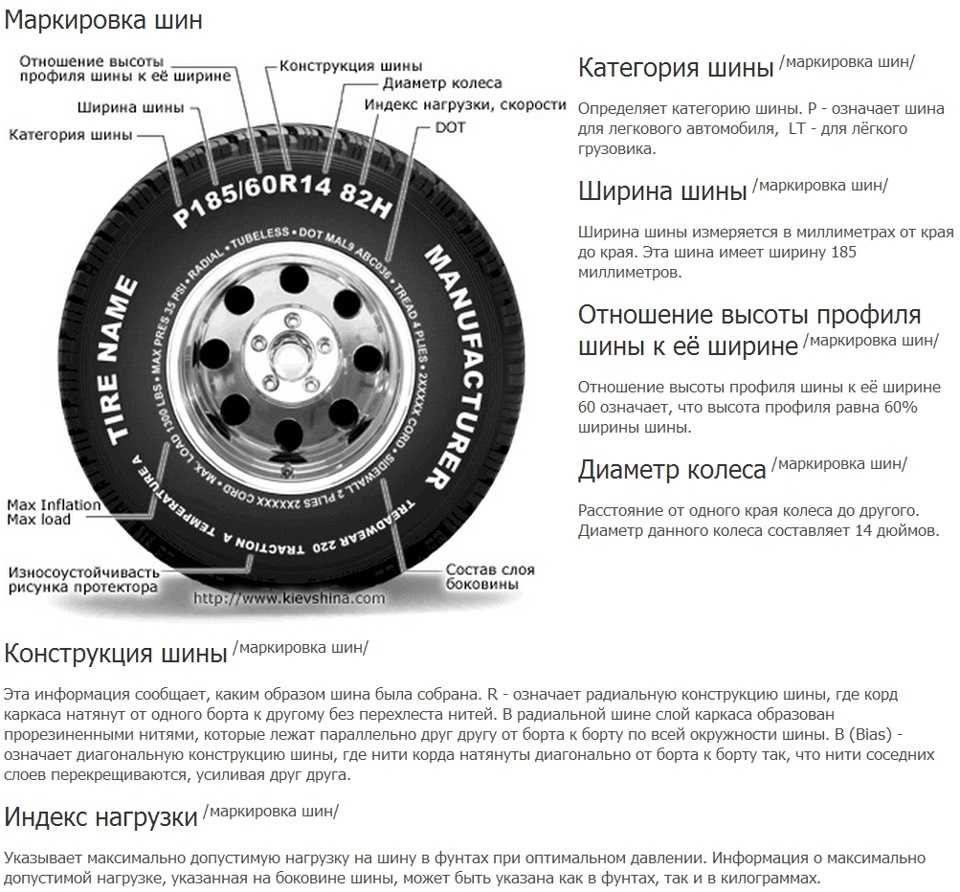

Основные маркировки

Как вы знаете, на боковых поверхностях шин маркировка имеет множество параметров. К основным параметрам, обязательно включаемым в обозначение маркировки включает в себя:

• производитель (название фирмы);
• модель покрышки и торговая марка (производитель может иметь много торговых марок);
• размер шины;
• индекс максимальной нагрузки;
• индекс скорости;
• назначение;
• уровень защиты;
• сезон (зима, лето, всесезонная);
• дополнительная информация.

Рассмотрим подробнее, что включает в себя каждые перечисленные выше пункты:

• Производитель. Обозначается большими буквами. В настоящее время существуют огромное количество производителей качественных автомобильных шин.
• Модели и торговая марка. Производители для покрышек для машин могут иметь много торговых марок.
• Размер покрышки. Это самое основное, что нужно знать при выборе покрышек. Возьмем в качестве примера такой шифр в маркировке — 195 / 60 R 14. Первое число 195 — это ширина профиля шины в миллиметрах, то есть это расстояние между внешними границами боковых граней накаченного колеса, но без учета защитных поясов. Второе число, которое после дроби, 60 — это отношение высоты профиля к его ширине в процентах. В примере данного обозначения получается 195 * 0,6 = 117 мм. Латинская буква R означает, что шина радиального типа (Radial). Еще диагональный тип покрышки, но сейчас используют почти все шины радиального типа. И, что касается последнего числа в данном обозначении, то есть 14, он обозначает посадочный диаметр, то есть диаметр диска в дюймах. Есть шифры в маркировке, где после обозначения посадочного диаметра указывается буква С (comercial), которая говорит о том, что шина имеет дополнительные слои. Такие шины можно использовать для небольших грузовиков, джипов, микроавтобусов, фургонов. В последние годы индекс грузоподъемности обозначают двумя числами, первая из которых дает информацию о том, какую нагрузку можно использовать для одного колеса, вторая — для сдвоенных колес.

Есть модели покрышек, на которых в маркировке не обозначается соотношение шириной и высотой профиля в процентах. Если нет обозначения, то необходимо знать, что соотношение находится от 0,8 до 0,82. Если значение меньше 0.8, то оно всегда указывается на шине с шагом 0.05.

Пример обозначения маркировки шин в США

35/12.5 R15 113Q расшифровывается маркировка следующим образом:

1. Внешний диаметр шины в дюймах — 35.
2. Номинальная ширина в дюймах — 12,5.

Все остальные параметры расшифровываются также, как было рассмотрено на примере выше. Основное отличие — это первые два параметра, которые в США измеряются в дюймах, а в России и СНГ — в миллиметрах.

Обозначение резины	185/80R15C	215/80R16C	225/75R16C	5,90-13C
Обозначение профиля обода	5 1/2J*, 5K, 6J	6J*	6 1/2J*, 6J, 5 1/2J	4J*, 4 1/2J

* — рекомендуемый профиль обода для данной покрышки.

Индекс максимально допустимой нагрузки (Load Index)

Индекс максимальной нагрузки — это максимальная масса, которую может выдержать шина. В маркировке цифры не показывают конкретную массу, это шифр. Примерный расчет будет такой: полную массу транспортного средства делим на 4 и получаем максимально допустимую массу на покрышку колеса. В маркировке шин индекс нагрузки указывается сразу после обозначения размера.

Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг
62	265	75	387	88	560	101	825	114	1180
63	272	76	400	89	580	102	850	115	1215
64	280	77	412	90	600	103	875	116	1250
65	290	78	425	91	615	104	900	117	1285
66	300	79	437	92	630	105	925	118	1320
67	307	80	450	93	650	106	950	119	1360
68	315	81	462	94	670	107	975	120	1400
69	325	82	475	95	690	108	1000	121	1450
70	335	83	487	96	710	109	1030	122	1500
71	345	84	500	97	730	110	1060	123	1550
72	355	85	515	98	750	111	1090	124	1600
73	365	86	530	99	775	112	1120	125	1650
74	375	87	545	100	800	113	1150	126	1700

Для легковых автомашин — зная индекс нагрузки, необходимо придерживаться правила, чтобы не нагружать массу автомобиля до того, как нагрузка станет больше 80% от допустимой нагрузки на шину.

Для внедорожников — не более 70%.

Индексы нагрузки

Сразу за индексом скорости на шинах автомобиля присутствует индекс допустимой нагрузки на каждое колесо. К примеру, маркировка шин содержит показатель 88т. Это свидетельствует о том, что машина может передвигаться с максимальной скоростью 190 км/ч, а максимально допустимая нагрузка на каждое колесо составляет 560 кг.

На определенных покрышках можно встретить обозначения в виде букв XL или слова Reinforced. Такой маркировкой обычно награждается авторезина, индекс нагрузки которой выше, стандартных значений. Если на боковине шины xl или extra load написана цифра 88, то к значению стоит прибавить 3. Т.е. расшифровывать этот показатель стоит как 91 или 615 кг на одно колесо.

Цифровой обозначение	нагрузка в кг одно колесо для легковых автомобилей
60-70	250-335
71-80	345-450
81-90	462-600
91-100	615-800
101-110	825-1060
111-120	1090-1400
121-129	1450-1850

Износ

Многие производители позаботились о конечном потребителе и установили на покрышки индикатор износа. Его наличие на шине обозначается надписью Tread Wear Indication или TWI. Каждый бренд по своему решил показывать глубину протектора, к примеру:

• Michelin устанавливают на верхней части боковины треугольник, который показывает где именно расположен индикатор износа
• Nokian, Matador и много других фирм вырезают на протекторе числа, которые означают глубину протектора в миллиметрах, постепенно изнашиваясь у покрышки стирается слой с одной цифры на другую
• Остальные бренды в канавках протектора ставят перпендикулярную перегородку, высота которой скажет, что покрышка изношена полностью

Минимально допустимый износ для легкового транспорта — это 1.6 мм, который действует как в России, так и во всех странах Европы. Считается, что это последний рубеж, который хоть как-то препятствует аквапланированию шины в лужах.

Глубина протектора новых летних скатов обычно 7-8 мм, зимних 8-10 в зависимости от типа рисунка.

Дополнительная маркировка

• Дата производства обозначается четырьмя цифрами, обведенными в овал. Первые две цифры – номер недели, другие – год производства.
• Сезонность обозначает, когда можно применять данные покрышки, в какое время года. Всесезонные модели допускается применять летом и зимой, рекомендуются для южных районов России. Для других районов лучше применять специальную зимнюю и летнюю резину.
• М + S – зимние покрышки. Это означает, что они наиболее приспособлены для работы в зимних условиях в городе и на снежных трассах, где химические вещества со снегом создают грязную снежную кашу.
• Соответствие нормам стандартов. Е 17 означает, что шина допущена к работе по европейским нормам. Код DOT указывает на стандарты транспорта Америки.

​

• Обозначения повышенных эксплуатационных параметров. RF – указывает на то, что шины обладают повышенной несущей нагрузкой. Два символа ставятся после индексов наибольшей нагрузки и скорости. Они означают большую грузоподъемность и высокую прочность. Маркировка наносится заводом на современных образцах автомобильной резины. Их нагрузочный индекс повышен на 4 единицы по отношению к стандартному.
• FR – символы означают, что имеется вспомогательная защита обода.
• ROF – автомобильные покрышки, работающие при проколе колеса или другого незначительного повреждения. Они имеют усиленную конструкцию, предотвращающую сминание боковых поверхностей, дают возможность безопасно и комфортно доехать до шиномонтажной мастерской на небольшой скорости.
• Обозначения и символы, облегчающие установку покрышки. Слово ROTATION с изображением стрелки наносится на покрышку с рисунком протектора, имеющего определенное направление. Эта маркировка облегчает установку резины на диск. Стрелка показывает, в какую сторону должна вращаться автомобильная покрышка.
• Right и Left – означает, что левые и правые шины: форма протектора находится несимметрично. Такие покрышки применяют на определенную сторону автомобиля.
• Есть покрышки автомобиля, которые необходимо монтировать только ассимметрично. Они обозначаются словами Inside и Outside, что означает наружную и внутреннюю стороны покрышек.

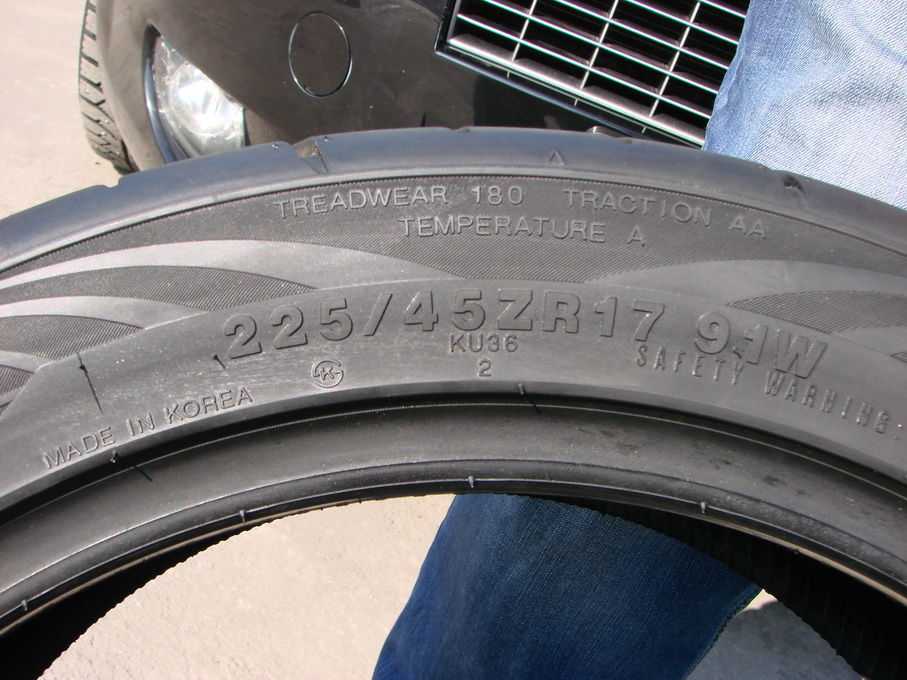

• Если на шине обозначены следующие параметры: temperature с буквами А, В, и С, то это значит, что автомобильная шина обладает термической стойкостью при движении на большой скорости. Наилучший показатель это «А», средний параметр «В», а наиболее низкий параметр – «С».
• Существуют автомобильные шины с высокой способностью торможения на мокром покрытии дороги. Этот параметр маркируется термином traction, и тоже имеет три уровня значений – А, В и С.

Маркировка шин сначала кажется запутанной и сложной. Расшифровку затрудняет большое число надписей, вспомогательных символов и обозначений. Но если найти время и выяснить все вопросы, то можно быстро читать обозначения и маркировку автомобильных шин, легко определять технические параметры покрышки. Это поможет при выборе необходимого комплекта резины для легкового автомобиля.

По конструкции

Модели шин отличаются по конструкции или плетению корда. Само колесо не состоит из одной резины. Его прочность и структурная стойкость гарантирована за счет внутреннего кольца шины, состоящего чаще всего из металлических нитей. В зависимости от типа автошины делятся на радиальные или диагональные.

Диагональные шины

Диагональная конструкция подразумевает, что нити расположены внахлест, друг на друге. Такой способ плетения прост, что удешевляет производство и конечную цену изделия. Однако такие автошины весят больше и обладают меньшим запасом прочности.

Узнать диагональные автошины можно по значку «\», расположенному в индексе размерности покрышек. Современные производители практически не выпускают их для легковых автомобилей, ограничившись лишь грузовым транспортом. Только более старые модели можно встретить с таким плетением.

Радиальные шины

Сегодня распространенными являются автошины радиальной конструкции steel. Это означает, что нити корда расположены параллельно друг к другу в один слой. А места, подвергающиеся высоким нагрузкам, получили дополнительное усиление в виде металлических проволочек высокой прочности.

Такие покрышки обозначаются латинской литерой R – если в размере присутствует, к примеру, символ R14, это значит, что перед нами радиальная резина с внутренним диаметром 14-ть дюймов. Такая технология имеет массу плюсов. Например, шины радиальной конструкции более выносливы, обладают повышенным запасом прочности и меньшим весом, что положительно сказывается на расходе топлива.

Летняя резина

Летняя резина обладает совершенно другими свойствами. Основной задачей инженеров является поведение авто и чтобы машина была максимально устойчивой и управляемой на дороге, теплом и сухом асфальте. Во-первых, эти покрышки более жесткие. Это позволяет обеспечить лучшую управляемость при высоких скоростях и температурах. Рисунок такой шины более плоский, чтобы обеспечить широкое пятно контакта с дорожным полотном (см. фото). За счет этого все шины для летнего сезона обладают меньшей шумностью и передвигаться на авто в такой обувке значительно комфортнее.

Самыми популярными производителями, предлагающими колеса с отличными характеристиками, являются компании:

• Тойо;
• Бриджстоун;
• Пирелли;
• Мишлен;
• Данлоп.

Маркировка летних покрышек

Летние комплекты не маркируются особым значком в отличие от зимних, которые обозначаются снежинкой. В шинной индустрии принято негласное правило – если пиктограмма снежинки отсутствует, то резина ориентирована только на лето.

Обозначение летней резины не сильно отличается от маркировки зимних шин. На боковой стороне обозначается размерность шины, дата изготовления, показатели соответствия стандартам сертификации (буква «е» или DOT), числа максимальной нагрузки и предельной скорости.

Иногда индексы шин содержат дополнительные показатели. Такие символы доносят информацию о типе камеры (TubeType или Tubeless), количестве слоев брекера, усиленном каркасе, повышающим показатель нагрузки на одну шину. Порой обозначаются особенности конструкции данной шины (Outside), направление вращения, прочих нюансах.

Максимальная нагрузка и допустимое давление воздуха

Маркировка шин с указанием максимальной нагрузки и допустимого давления воздуха внутри.

Для обозначения величины максимальной нагрузки, мелким шрифтом на поверхности шины прописывается величина в английских фунтах, а также килограммах, впереди устанавливая пометку Max Load.

Нужно отметить одну интересную особенность данного параметра. Многие водители просто умножают значение Max Load на 4 (иными словами на общее число шин). Делать так не рекомендуется, ведь шина не должна эксплуатироваться на пределе своих возможностей. Чтобы достичь оптимального результата необходимо от предельного значения отнять 20% (данный процент используется для легковых автомобилей).

Указывается на поверхности шины и максимально возможное давление воздуха. Данный параметр помечается как  Max pressure и указывается в фунтах (PSI — фунт на квадратный дюйм) и килопаскалях . Эти данные нужно учитывать при накачке шины воздухом.

Тип резины: камерная и бескамерная

Современные покрышки в основном бескамерного типа, но на дорогах все еще можно встретить варианты с камерами, преимуществом которых является их невысокая стоимость (от 12 долларов) (цена актуальна на 22.10.18).

• Бескамерные обозначаются как TL (Tubeless). Они сохраняют воздух внутри за счет плотного прилегания края резины к ободу и специального эластичного слоя.
• Камерные маркируются буквами TT (TubeType). Они состоят из двух частей: покрышки и внутренней камеры из тонкой резины, которая держит воздух.

Обозначение бескамерной резины

По сравнению с бескамерной резиной, камерные варианты проигрывают в показателях скорости, надежности и безопасности.

Расшифровка американского обозначения типоразмера

Американские шинные производители прибегают к другой маркировке автошины. Первая очень похожа на европейскую только перед размерностью идут дополнительные буквы P – пассажир, LT – легкий грузовик или T — грузовик. К примеру, 185 r14c P значит, что это колесо с шириной протектора 185 мм, диаметром 14 дюймов и предназначенное для пассажирских авто.

Вторая система классификации своих изделий имеет совсем другой вид. Если европейская система измеряет габариты автомобильных шин в миллиметрах, то американская – в дюймах. Однако понять ее достаточно просто. К примеру, есть цифры на шинах 27*11*r15. Первое число значит внешний диаметр покрышки, второе – ширину протектора, а последнее значение – внутренний диаметр.

Нормативные требования и стандарты надписей маркировки

Существуют обязательные требования к маркировке обувки. Так, шины для легковых автомобилей в обязательном порядке содержат информацию о производителе. Как правило, крупным буквами на внешней стороне колеса указывается компания производитель, а также наименование модели шины. В обязательном порядке следует указать дату изготовления автопокрышки, соответствие стандартам безопасности и международным ГОСТам.

Год выпуска резины можно определить по четырехзначному числу, нанесенному ближе к центру изделия. Первые две цифры обозначают неделю, а последние – указывают на год производства. К примеру, число 2009 говорит о том, что резина произведена на 40-й неделе 2009-го года. Дополнительно некоторые компании присваивают своим изделиям собственные обозначения, о которых мы поговорим подробно.

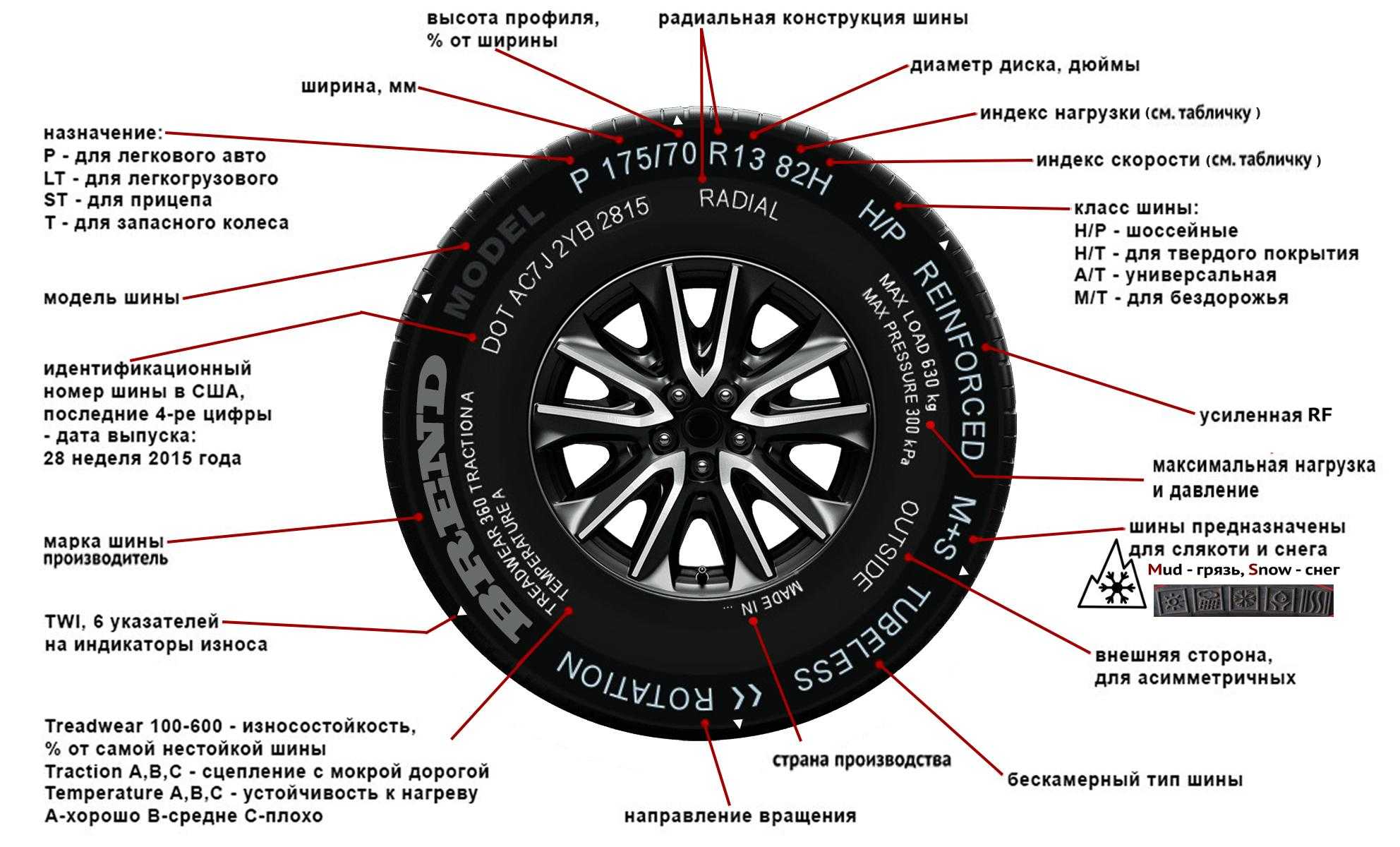

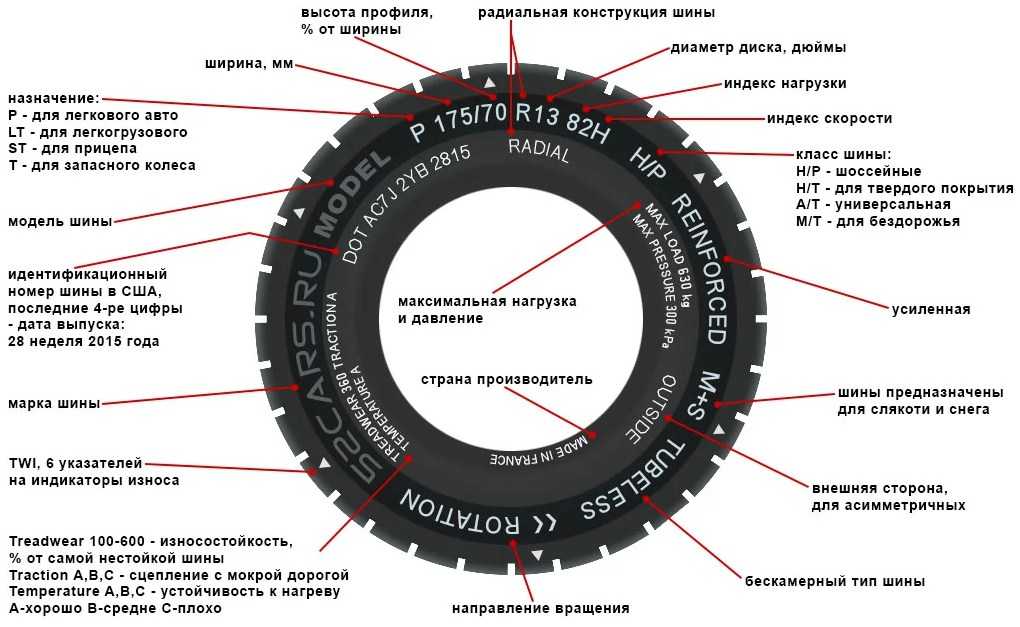

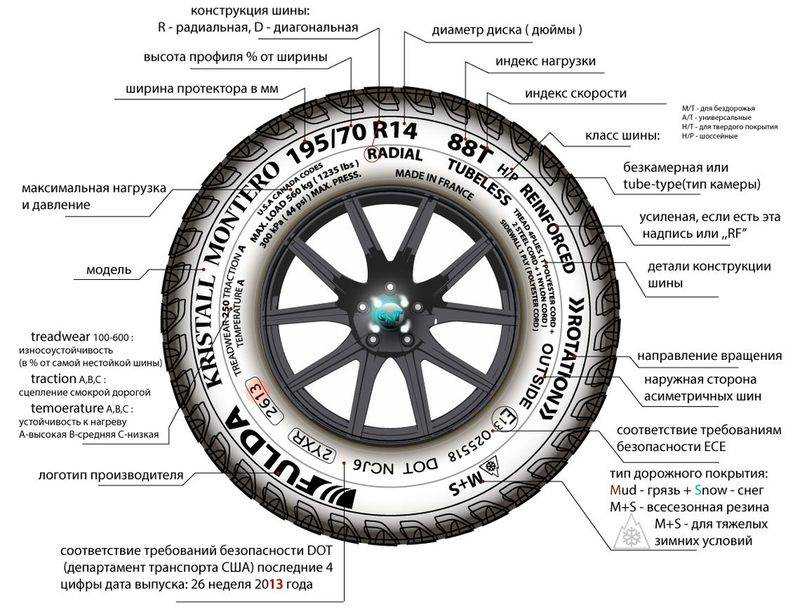

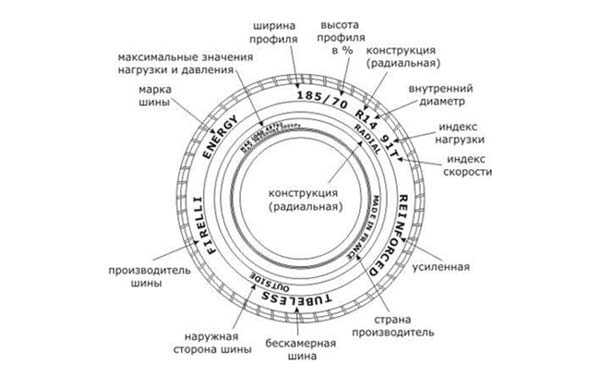

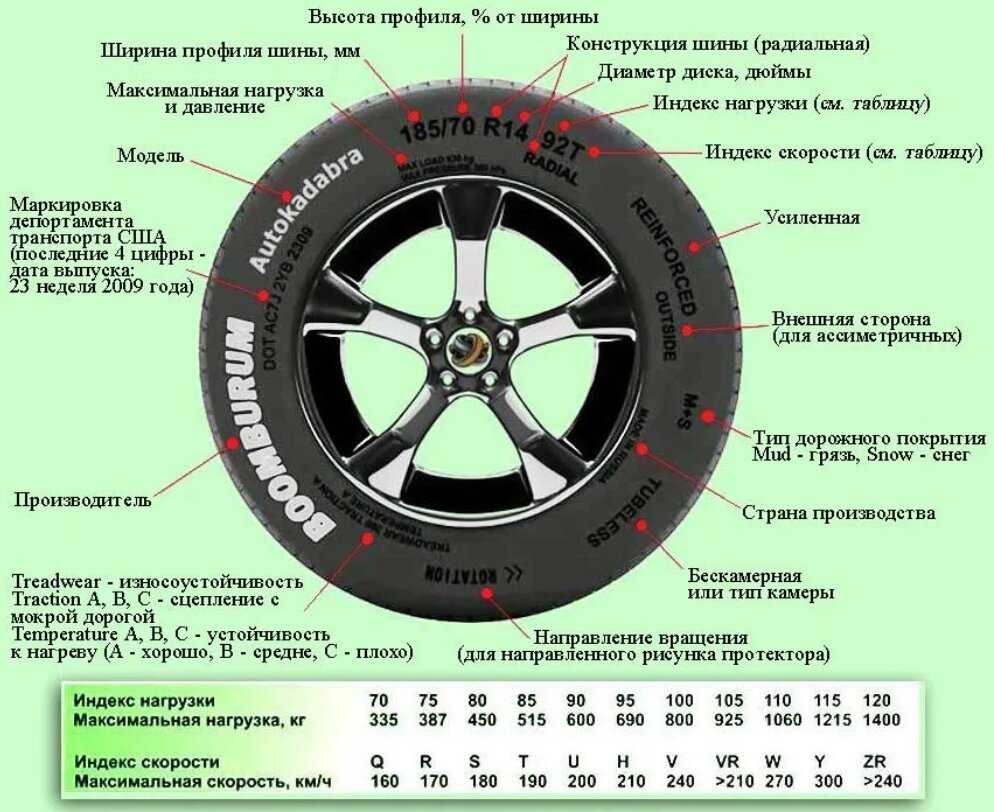

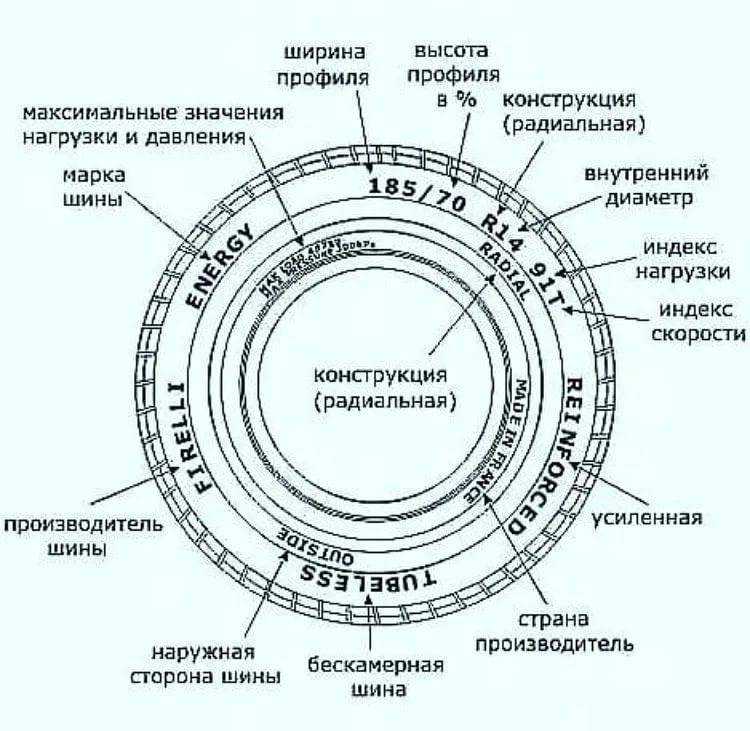

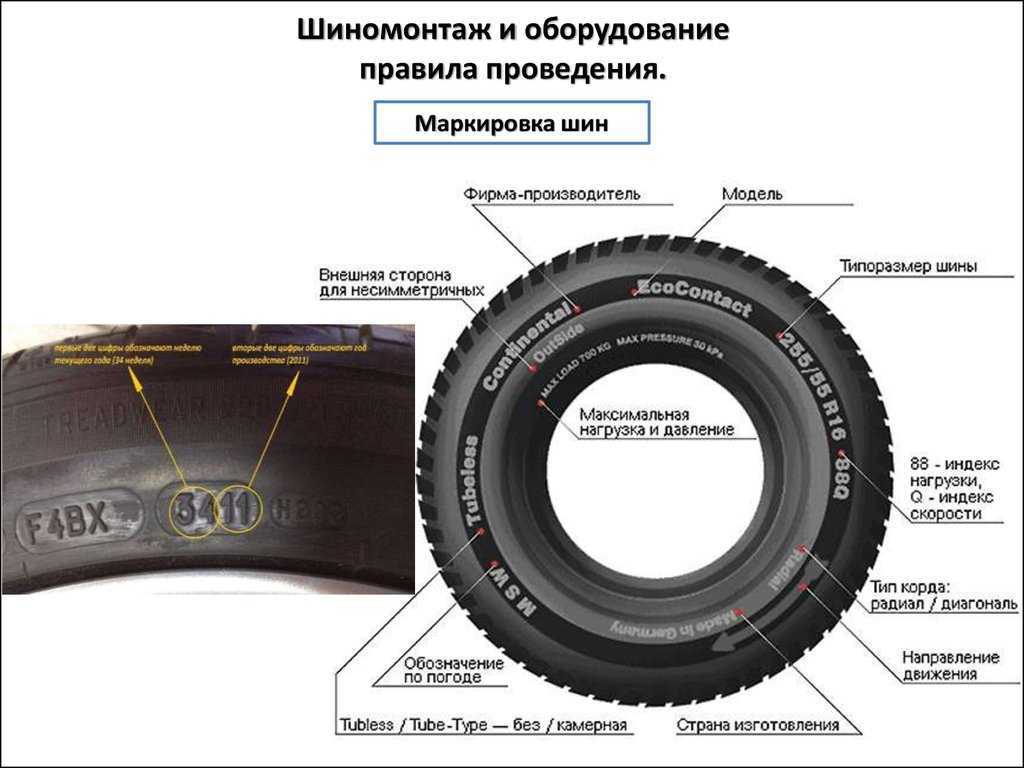

Расшифровка обозначения маркировки шины

1. Ширина шины в миллиметрах
2. Высота профиля в процентах от ширины
3. Буква, обозначающая конструкцию шины (R – радиальная, D – диагональная, B — опоясывающая
4. Диаметр обода в дюймах
5. Индекс (коэффициент) нагрузки, определяющий максимальную нагрузку на шину, при которой она не разрушится
6. Индекс скорости, определяющий максимальную скорость, на которую рассчитана покрышка
7. Наличие слова REINFORCED или буквы C свидетельствует об усиленном каркасе шины
8. Страна-производитель
9. Указание стороны для асимметричных шин, OUTSIDE — наружная сторона шины, INSIDE — ее внутренняя сторона
10. Приспособленность шины к особым условиям эксплуатации, M&S (M+S) – грязь и снег, AS (All Season) – всесезонная, AW (Any Weather) – любая погода, Aquatred, Aquacontact или пиктограмма в виде зонтика — специальные дождевые покрышки, Пиктограмма в виде снежинки – шины для зимы, отсутствие какой-либо маркировки – покрышки для эксплуатации только в теплое время года
11. Знак сертификации
12. TUBELESS – бескамерная шина, TUBE TYPE или отсутствие надписи – шина с камерой
13. Детали конструкции шины
14. Имя или логотип компании производителя
15. Модель шины
16. Максимальные нагрузка и давление

Индекс скорости

Одна из главных маркировок в первую очередь является индекс максимальной скорости. Он обозначается буквой и наносится рядом с индексом нагрузки. Здесь все просто: чем ближе буква к концу английского алфавита, тем выше данный параметр.

Самый низкий показатель — шины с индексом J. Они предназначены для утилитарной техники, передвигающейся со скоростью не более 100 км/ч. В стандартных условиях эксплуатации наиболее распространены комплекты S, T, U и H. Тогда этот параметр скорости составит – 180, 190, 200 и 210 км/ч соответственно.

Стоимость комплекта серьезно зависит от этого параметра. Для устойчивой работы на высоких скоростях разрабатываются современные резиновые смеси с более устойчивыми формулами, что повышает себестоимость изделия. Однако экономить на этом не стоит, ведь безопасность передвижения напрямую зависит от данного фактора.

Расшифровка маркировки легковых шин
Индекс	Предельно допустимая скорость
J-K-L-M-N	100-110-120-130-140
P-Q-R-S-T	150-160-170-180-190
U-H-V	200-210-240
VR-W	210-270
Y-ZR	300-240

Как еще производитель маркирует шины?

Другие варианты маркировки

Дополнительные характеристики:

• TREADWEAR – индекс износостойкости. Указывает на степень сопротивления износу и может колебаться от 100 до 500 единиц и более. Чем выше показатель, тем медленнее будут стираться шины, но во многом это зависит от стиля езды, качества дорожного покрытия и погодных условий.
• Temperature (температурный показатель). Указывает на термостойкость резины при высоких скоростях. Существует 3 типа: А, В и С, в котором А –лучший показатель, а С, соответственно, худший.
• «MaxPressure» – наивысший показатель давления внутри колеса. Оно выражается в килопаскалях (кПа) или барах.
• Reinforced – усиленная резина. Говорит об усилении покрышки при помощи дополнительного слоя корда или других вспомогательных элементов.
• Монтаж исключительно на переднюю ось обозначается буквой «F» или словосочетанием «Frontwheel», на заднюю – надписью «Rear wheel».
• Иногда на заводе указывают материал, из которого изготовлены шины. К примеру, надпись «2 POLYESTER СORD+2 STEEL СORD», означает, что резина имеет 2 слоя корда из полиэстера и 2 – из стали.

Нахождение характеристик и параметров

Маркировка на зимних шинах и летних аналогах наносится аналогично. Отличия лишь в информации и наличии рисунка снежинки. По внешнему радиусу должно быть нанесено название компании и марка резины. Далее следует размерность колеса с учетом высоты профиля r. Затем нанесен индекс максимальной нагрузки на шину, буква, дающая информацию о предельной скорости.

На внутренней стороне маркируется информация о максимальном давлении на покрышку, стране производителе, символы соответствия ГОСТ стандартам, детали конструкции шины. К примеру, здесь могут находиться цветные метки. Наличие такого показателя как желтый треугольник, говорит о самой легкой части резины. При монтаже новой шины на стальной диск отметка совмещается с самым тяжелым местом для облегчения балансировки.

Красная точка или треугольник на борту обозначает самое жесткое место. Легкосплавный материал, из которого изготовлены диски отлично подойдут под такие комплекты. Необходимо совместить отметку L на колесе с красным треугольником на резине.

Среди дополнительных значков попадаются индексы сопротивления нагреванию, сцепления с мокрой дорогой, пиктограммы дождя, зашифрованная информация конкретного производителя и партии и составе резины.

Размер

Это одна из важнейших характеристик любой шины, на что любой автолюбитель обращает внимание в первую очередь. Но, оценивая «на глазок», легко ошибиться, поэтому размеры шин надо смотреть на самих покрышках

Например, шина с обозначением 185/75R16C имеет ширину покрышки в накачанном состоянии 185 мм. Эта ширина измеряется между её боковыми поверхностями. Число 75 – показатель, который показывает высоту профиля в процентах от ширины. Это расстояние от обода до верхней точки протектора. В нашем примере высота составит 185*0.75, то есть 138 мм.

Пример маркировки 225/45ZR17 с высотой профиля 101 мм

Буква R – индекс конструкции, который означает радиальный тип шины, от слова Radial. Это сейчас самый распространённый тип. Число после буквы R – диаметр диска в дюймах, к которому подходит эта покрышка.

Буква C в этом обозначении указывает, что покрышка усилена, и её можно использовать, например, на микроавтобусах.

То есть уже даже понимая, что обозначает маркировка типа 185/75R16, вы сможете подобрать себе резину нужной ширины, высоты, и под нужный размер дисков.

Но высота явно отмечается не всегда, поэтому надо просто знать, что в таком случае она составляет в процентах 0.8-0.82 от ширины. Если соотношение другое, то оно указывается.

Иногда возникает проблема, как правильно прочитать маркировку покрышек, произведённых в США, например, такую – 35/12.5R15. Здесь всё примерно также, только размеры указаны в дюймах, а 1 дюйм равен 25 миллиметров. Первая цифра означает полный диаметр покрышки – 35 дюймов, вторая 12.5 – ширина, тоже в дюймах. R15 означает диаметр диска в дюймах.

Маркировка сертификации

Автомобильные шины проходят процедуру обязательно международной сертификации, маркировка о прохождении такой сертификации указывается на шине:

E (в кружочке) — шина соответствует европейским требованиям ECE (Economic Commission for Europe), за буквой следует цифра от 1до 48 соответствующая коду страны, где шина проходила сертификацию

DOT — шина соответствует американским стандартам качества (Department of Transportation— Министерство транспорта США), следом за обозначением DOT идет цифровой код, в котором зашифрованы завод-изготовитель, пресс-форма и партия производства
