Что такое клапан egr? и что нужно знать о

Неисправности клапана EGR

О неисправностях узла могут свидетельствовать следующие внешние признаки:

во время разгона происходят рывки;
при работе мотора на холостом ходу он слишком сильно дрожит;
происходит существенное снижение мощности;
на приборной панели загорается значок, свидетельствующий о неисправности двигателя (check engine);
выхлоп становится темнее (иногда – практически черным);
значительно увеличивается расход горючего.

Чаще всего подобные симптомы вызывает сильное загрязнение ЕГР. Выхлопные газы содержат большое количество сажи, которая оседает на стенках корпуса узла и на заслонке. Это самым прямым образом влияет на их работу – слой нагара попросту не дает клапану открываться. В Интернете не сложно найти фото «запущенных» ЕГР, которые почти полностью забиты сажей. Решить проблему помогает чистка.

Еще одна причина, по которой узел может работать неправильно – это неисправность лямбда-зонда. Датчик некорректно отвечает за определение уровня содержания кислорода в выхлопах, в результате чего ЕГР тоже функционирует некорректно. Решается проблема заменой лямбда-зонда.

Нередко причиной проблем может служить нарушение контактов узла. Чаще всего оно происходит из-за оплавления прокладок или разъема. В результате этого часть сигнала, который поступает на узел с ЭБУ, попросту не доходит до него. Как следствие, клапан начинает работать некорректно. Решают проблему заменой разъема или ЕГР.

Также неприятности могут возникнуть из-за физического износа ЕГР. Он постоянно работает в условиях очень высокой температуры, в результате чего может выйти из строя. В таком случае требуется полная замена узла.

Диагностика и ремонт.

При подозрении на неисправность клапана EGR проводят диагностирование и ремонт этого важного узла автомобиля. Осуществляется процедура как в специализированном сервисе, так и своими силами

Последнее требует наличия соответствующих знаний и опыта.

Диагностика и замена клапана.

Наиболее правильным действием при поломке клапана рециркулирующей системы двигателя автомобиля является его замена в специализированном сервисе. Сама деталь и услуга по её замене достаточно дорогостоящие.

Заглушение и отключение системы механически и программно.

Самым распространённым и бюджетным вариантом решения проблемы с клапаном EGR является его отключение. Сделать это можно как механическим способом, так и программно.

Использование первого способа подразумевает механическое заглушение системы. Осуществляют это с помощью специальных металлических элементов толщиной 2-4 мм.

Заглушение программным методом рекомендуется, если по каким-то причинам не удаётся реализовать первый способ. Для этого подаётся команда на закрытие ЕГР-клапана блоку управления, и действие сохраняется.

Программный способ отключения ЕГР-клапана состоит в поиске и удалении программных компонентов прошивки электронного управления машиной, связанных с рециркулирующей системой. С данной задачей лучше отправиться к опытному специалисту в проверенный сервисный центр.

Неисправности клапана EGR.

Неполадки с системой рециркуляции характеризуются различными симптомами. Ниже перечислены основные признаки, указывающие на возможные проблемы с клапаном ЕГР:

разгоняясь, машина движется рывками;
на холостых оборотах присутствует вибрация;
двигатель теряет мощность;
горит значок аварийного софта управления мотором «Check Engine»;
выхлопные газы имеют повышенный уровень содержания оксидов азота;
выхлоп окрашен в чёрный цвет;
имеет место высокий расход бензина или дизтоплива.

Поломка рециркуляционной системы может быть обусловлена многими причинами. Наиболее распространённые из них описаны ниже.

Заклинил механизм клапана.

Наиболее частой причиной неработоспособности ЕГР-клапана является заклинивание его механической части. Такое случается, когда он открыт или закрыт, в зависимости от конкретной ситуации:

в первом случае заклинивание обычно приводит к тому, что отработанные пары спустя какое-то время попадают в цилиндр со всеми вытекающими последствиями;
во втором — опасность в виде выброса вредных веществ грозит окружающей среде, но автомобиль пострадать не должен.

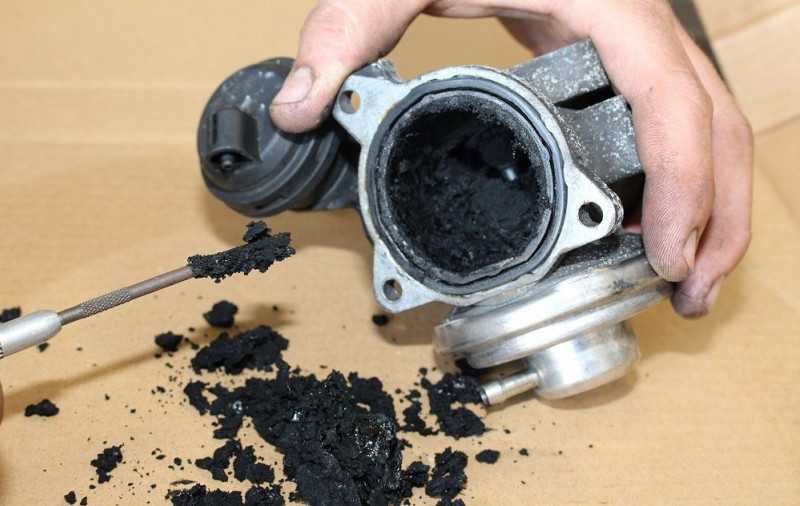

Виновником заклинивания механической части клапана обычно является оседающая на детали сажа — неотъемлемый спутник продуктов сгорания бензина и дизтоплива. По этой причине во избежание заклинивания механизма следите за качеством используемого в машине топлива и вовремя меняйте масло. Заправляйте автомобиль на крупных заправках известных брендов-поставщиков и избегайте неизвестных станций.

Неисправный двигатель.

Виновником поломки рециркуляционной системы может являться двигатель. Среди наиболее распространённых неполадок мотора, потенциально ответственных за выход из строя ЕГР-клапана:

несвоевременная замена воздушного фильтра;
залегание колец поршня.

При выходе из строя блока рециркуляции и подозрении на неисправность мотора, в первую очередь проведите диагностику двигателя внутреннего сгорания. Устраните обнаруженные неполадки, после чего приступите к ремонту (замене) рециркулирующего клапана.

Физический износ.

Отработав определённый срок, система рециркуляции выхлопных газов может выйти из строя в силу своего физического старения. Скорость изнашивания узла прямо пропорциональна количеству осевшей на нём сажи.

Скапливающиеся на устройстве частицы — нормальное явление, так как копоть при горении образуется в любом случае, при этом количество оксидов азота повышается с ростом температуры, а объём частиц сажи растёт при снижении последней.

Чтобы достичь золотой середины, инженеры двигателей внутреннего сгорания вынуждены идти на различного рода технические ухищрения при конструировании систем ЕГР. Однако избежать проблемы изнашивания EGR-клапана из-за воздействия на него весьма агрессивного сажевого налёта пока не удалось.

Нарушена герметичность.

Нарушение герметичности рециркулирующей системы автомобиля грозит выходом из строя как самого клапана ЕГР, так и других узлов двигателя. Хуже всего то, что воздух, попадающий в блок, программа управления двигателем не видит. Водитель долгое время может оставаться в неведении касательно наличия данной неисправности.

Неполадки с электроникой.

Неисправности электронной части автомобиля также способны вывести ЕГР-клапан из строя. Обычно проблемы возникают при разрыве цепей питания электронных компонентов. Иногда в неполадках виновен датчик положения клапана.

Клапан ЕГР что это такое и где он находится

EGR – аббревиатура, которая заимствована из английского языка и расшифровывается как Exhaust Gas Recirculation. Дословно оно переводится как «рециркуляция выхлопных газов». Правильное русское название узла – система рециркуляции отработавших газов (сокращенно – СРОГ).

Не следует путать ЕГР с другими схожими аббревиатурами – ЭГР и ЭГРД. Несмотря на схожесть, они обозначают совсем другое. Их расшифровка – «электрогидравлический регулятор» и «электрогидравлический регулятор давления» соответственно».

Зачем же ЕГР стали устанавливать на транспортные средства? Дело в том, что большинство современных ДВС используют режимы работы, при которых в топливной смеси повышено содержание воздуха. Как правило, они используются для экономии топлива. В обычном режиме работы кислород полностью расходуется на окислительную реакцию с горючим (то есть горение). Однако в определенных режимах работы ДВС он поступает в цилиндры с избытком. В результате часть химического соединения начинает реагировать не с топливом, а с азотом, содержащимся в атмосферном воздухе. Следствием такой реакции является появление оксида и диоксида азота.

Эти вещества могут оказывать неблагоприятное воздействие на здоровье человека, поэтому во многих государствах производители автомобилей должны стремиться к минимизации их выброса. Такие требования и послужили причиной появления клапана ЕГР. На сегодняшний день он используется во всех типах двигателей:

бензиновых;
дизельных;
газовых.

На турбированные бензиновые двигатели (но не на турбодизели) ЕГР не устанавливают. Это обусловлено тем, что такие моторы и так в большинстве случаев работают на средних оборотах. Обеднение топливной смеси понизило бы их еще больше, что привело бы к потере мощности. Поэтому на турбированных ДВС с оксидом азота борются иначе – охлаждают поступающий в цилиндры воздух (реакция окисления азота происходит только при очень высоких температурах).

Однако клапан выполняет и другую важную функцию – стабилизирует работу автомобильного двигателя. Это необходимо:

при прогреве мотора;
при работе ДВС в условиях стабильной нагрузки на постоянных оборотах;
при работе ДВС в условиях повышенного или пониженного атмосферного давления.

Благодаря такой стабилизации не только становится ровнее работа двигателя, но и несколько снижается расход топлива.

Следует отметить, что оксид и диоксид азота вредят не только человеку. Это довольно едкие вещества и при их переизбытке происходит вымывание тонкого масляного слоя в цилиндре, что ведет к его износу. Поэтому еще одна задача клапана – предотвращать возникновение подобного явления. И, как следствие, преждевременного износа мотора машины.

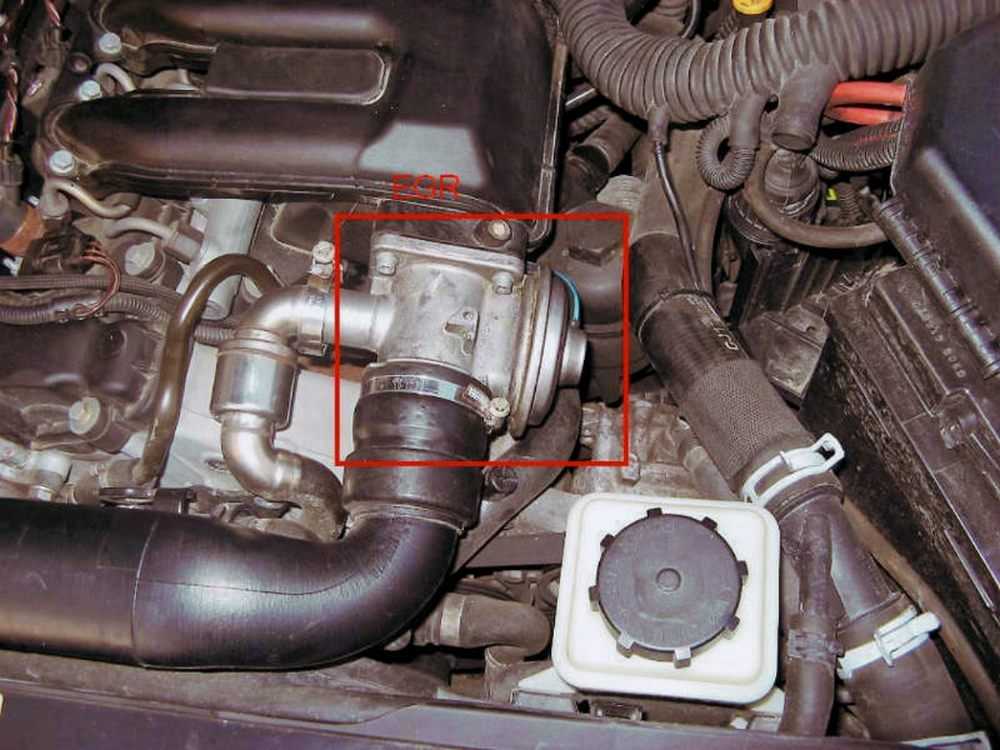

Стоит ЕГР неподалеку от впускного коллектора (во многих случаях закреплен непосредственно на последнем).

видеорегистратор автомобильный

Неисправности EGR и их диагностика

Наиболее слабым местом в системе рециркуляции в большинстве случаев является сам клапан EGR. Его детали находятся в постоянном контакте с раскаленными газами, несущими различные несгоревшие частицы. В результате происходит засорение или отложение нагара на гнезде, что приводит к заклиниванию клапана в открытом или закрытом положении. Частными случаями являются подклинивание, несвоевременное срабатывание. Особенно быстро клапан ЕГР выходит из строя при нарушениях в работе системы питания, приводящих к неполному сгоранию смеси, а также при использовании некачественного топлива.

Симптомами, указывающими на незакрывающийся клапан EGR, являются:

нестабильная работа двигателя на холостом ходу;
снижение мощности дизеля;
рывки при движении автомобиля (особенно в режиме ускорения);

При постоянно закрытом клапане рециркуляции бензиновый двигатель начинает расходовать больше топлива, а дизельный работает более «жестко». Промежуточные варианты вроде медленного срабатывания клапана из-за подклинивания приводят к неочевидным последствиям, но, как правило, в итоге все равно страдает холостой ход.

Если клапан ЕГР отказывается работать, то можно его снять и попробовать почистить. Необходимо обеспечить плотное прилегание клапана к седлу и свободное перемещение штока. Если почистить клапан не удалось, то придется покупать новый, что является удовольствием не из дешевых. Поэтому оптимальным вариантом выглядит периодическое обслуживание системы EGR с проверкой работоспособности всех компонентов и чисткой отдельных, склонных к загрязнению, деталей.

В системе рециркуляции могут возникать и другие неисправности, не связанные с основным клапаном. Нередко из строя выходят управляющие разрежением термоклапаны и соленоиды, а также вакуумные усилители. В ряде случаев может быть нарушена герметичность подводящих трубок или забит канал подачи выхлопных газов. В каждой конкретной ситуации должна производиться диагностика с использованием соответствующих приборов.

Диагностический сканер, подключаемый к ЭБУ, позволяет считать коды ошибок, относящиеся к неправильному функционированию EGR. Для проверки соленоидов и датчиков применяются вольтметр, омметр, осциллограф и другие приборы. Основным пособием при устранении поломок в системе ЕГР должна стать техническая документация к автомобилю, описывающая процедуры проверки элементов. Без подобного руководства трудно вычислить алгоритм работы и определить, при каких условиях тот или иной компонент должен сработать. Из-за этого могут быть сделаны ошибочные выводы.

Замена или чистка клапана ЕГР

Для того, чтобы провести чистку, потребуется выполнить следующие действия:

демонтировать ЕГР;
визуально проверить наличие грязи;
аккуратно удалить слой копоти проволокой или тонкой отверткой;
залить в устройство бензин, растворитель или специальное чистящее средство;
вытряхнуть остатки грязи;
промыть клапан бензином;
установить его на прежнее место.

В разных моделях автомобилей конструкция ЕГР сильно отличается. Это влияет и на чистку. Из некоторых клапанов почти всю грязь можно удалить вручную. В других большая часть загрязнений устраняется растворителем, так как доступ к внутренней части корпуса затруднен.

Что касается замены клапана, то ее проводят далеко не все автомобилисты ее проводят. Во многом это обусловлено высокой стоимостью нового ЕГР. Вместо замены клапан отключают. Это требует:

перепрошивки ЭБУ;
установки в корпус ЕГР вместо заслонки стальной заглушки не тоньше 3 – 4 мм.

В результате подобных действий отработавшие газы перестают поступать в цилиндр. Таким образом, обеднения смеси не происходит. Конечно, стабильность функционирования двигателя при этом несколько снижается. Однако ездить с отключенным узлом вполне можно.

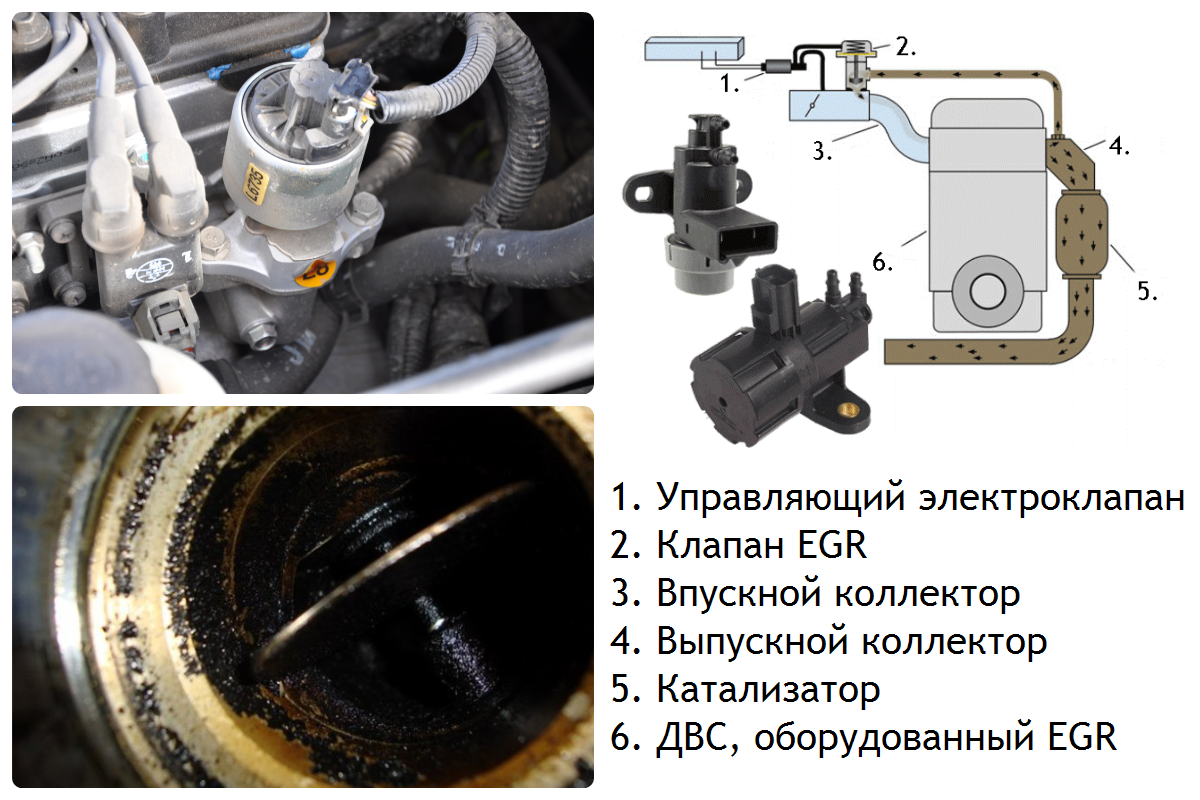

Как устроена система ЕГР и причина поломок:

Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:

Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).

В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель. Следующий способ, который отвечает за работу клапана — электропневматический.

Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.

Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.

Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.

Как следствие, это может привести к тому, что:

Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.
Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.

Во всех случаях, когда уровень кислорода становится меньше в воздухе, который поступает в двигатель, оказывается нарушено воспламенение топлива в цилиндрах двигателя. Можно сказать, что зависимость тут довольно сложная и, в виду этого, выход из строя системы ЕГР довольно сложный и на разных марках машин она может проявиться по-разному.

Теперь поговорим о том, как топливная система будет влиять на поломку клапана ЕГР, если вы не примите решение заглушить систему. У каждого блока управления существует специальное программное обеспечение, которое уравновешивает частоту холостых оборотов, и качество топлива в автомобиле. При этом уровень открытия или закрытия механизма, который регулирует холостой ход, а также длительность впрыска, имеют конкретный показатель. Когда блок управления уравновесит холостой ход на разных режимах работы, то с качеством топливной смеси он не совладает.

Это происходит от того, что когда водитель нажимает на педаль «газа», то возрастает давление в выпускном коллекторе отработанных газов, проникающих во впускной коллектор, увеличивается. Это может привести к ухудшению динамики разгона автомобиля и неустойчивой работе двигателя автомобиля. Затем картина поменяется. Когда раскалённые газы смешиваются с масляными испарениями в коллекторе, то это может привести к тому, что будет скапливаться больше нагара внутри коллектора, на впускных клапанах, загрязняются наружные части форсунок и появляется копоть на контактах свечей зажигания. Из-за этого станет более затруднительным пуск двигателя, плохая работа на холостых оборотах, будут проявляться дёрганье автомобиля и неровная работа двигателя. А если резко нажать на педаль «газа», то появятся вспышки во впускном коллекторе. Чтобы этого избежать – необходима своевременная чистка всех этих элементов, а в экстренном случае можно заглушить её.

Заглушка клапана ЕГР

Если клапан или датчик EGR выходит из строя, многие автовладельцы предпочитают просто заглушить или обойти систему рециркуляции. Это оправдано только на старых моторах, выпущенных до 2000 года. В них достаточно просто отключить разъем клапана, если при этом загорается индикатор CHECK, то потребуется дополнительно заглушить вакуумные трубки. В таких моторах, в результате износа часто в выхлопные газы идет сажа и масло, которые возвращаясь во впускном коллекторе при работающей системе рециркуляции, усиливают образование нагара, и чистка клапана ЕГР не улучшит ситуацию. Недостаток отключения – повышение расхода топлива за счет того, что двигатель плохо нагревается и быстро остывает, превышение достигает до 25%, особенно в дизелях. Непосредственно заглушка осуществляется специальной пластиной, которую устанавливают на клапан.

Если автомобиль оборудован сажевым фильтром с катализатором, этот процесс существенно осложняется. Клапан EGR в авто – это неотъемлемая часть рабочей системы двигателя, которая связана с другими элементами. Поэтому, чтобы заглушить его, требуется перепрограммировать ЭБУ автомобиля, это лучше сделать на специализированном СТО. Но при этом нужно знать, что после перепрошивки перегретые выхлопные газы идут через катализатор, поэтому он быстрее выходит из строя, а его замена стоит очень дорого. Поэтому клапан ЕГР лучше заменить, если его отключение не требуется для повышения динамики двигателя.

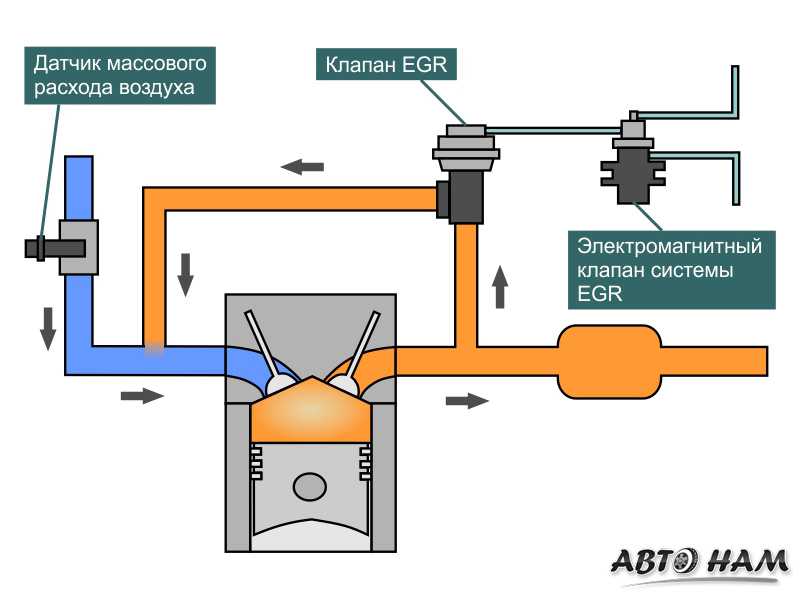

Принцип работы клапана егр

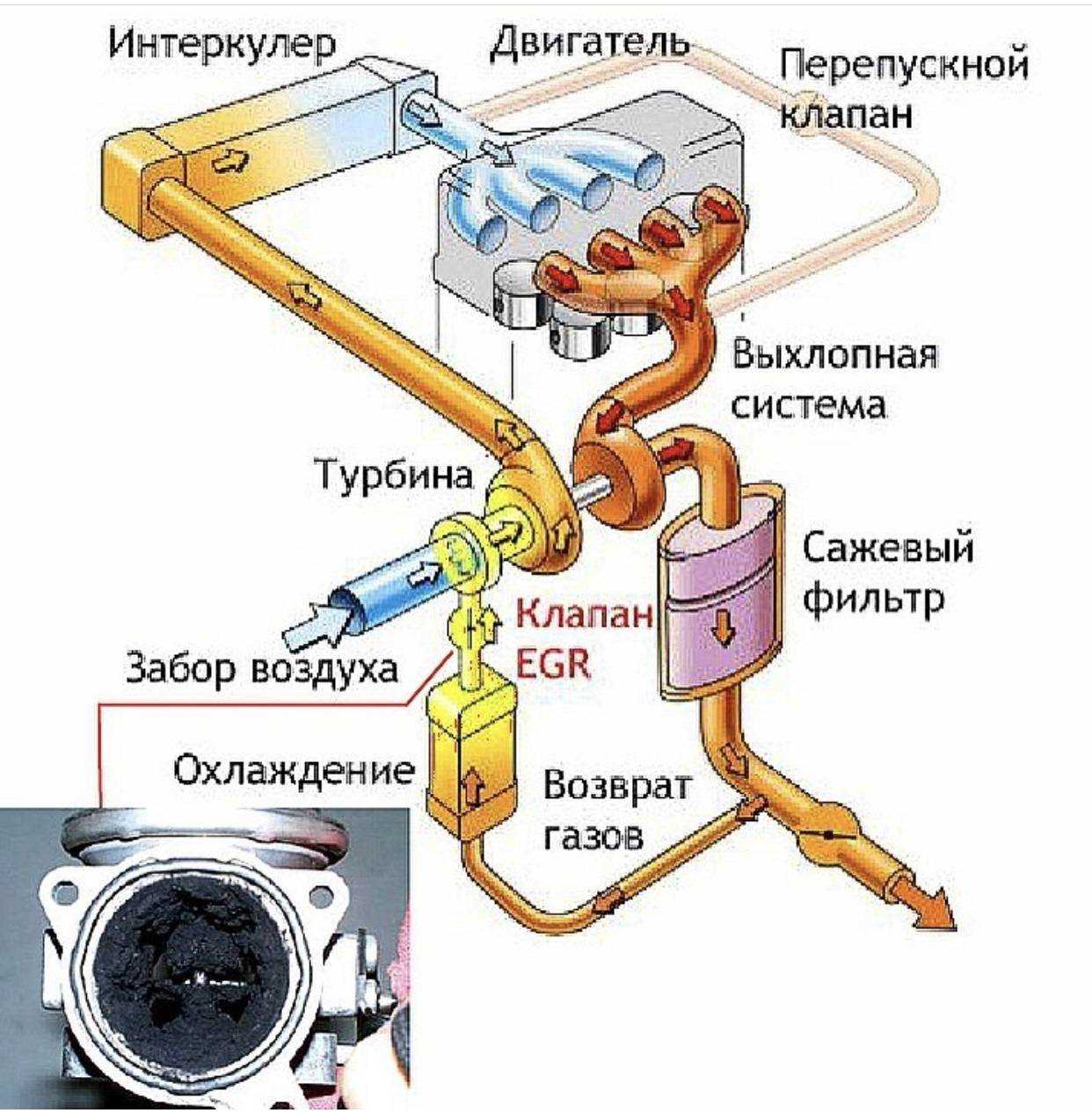

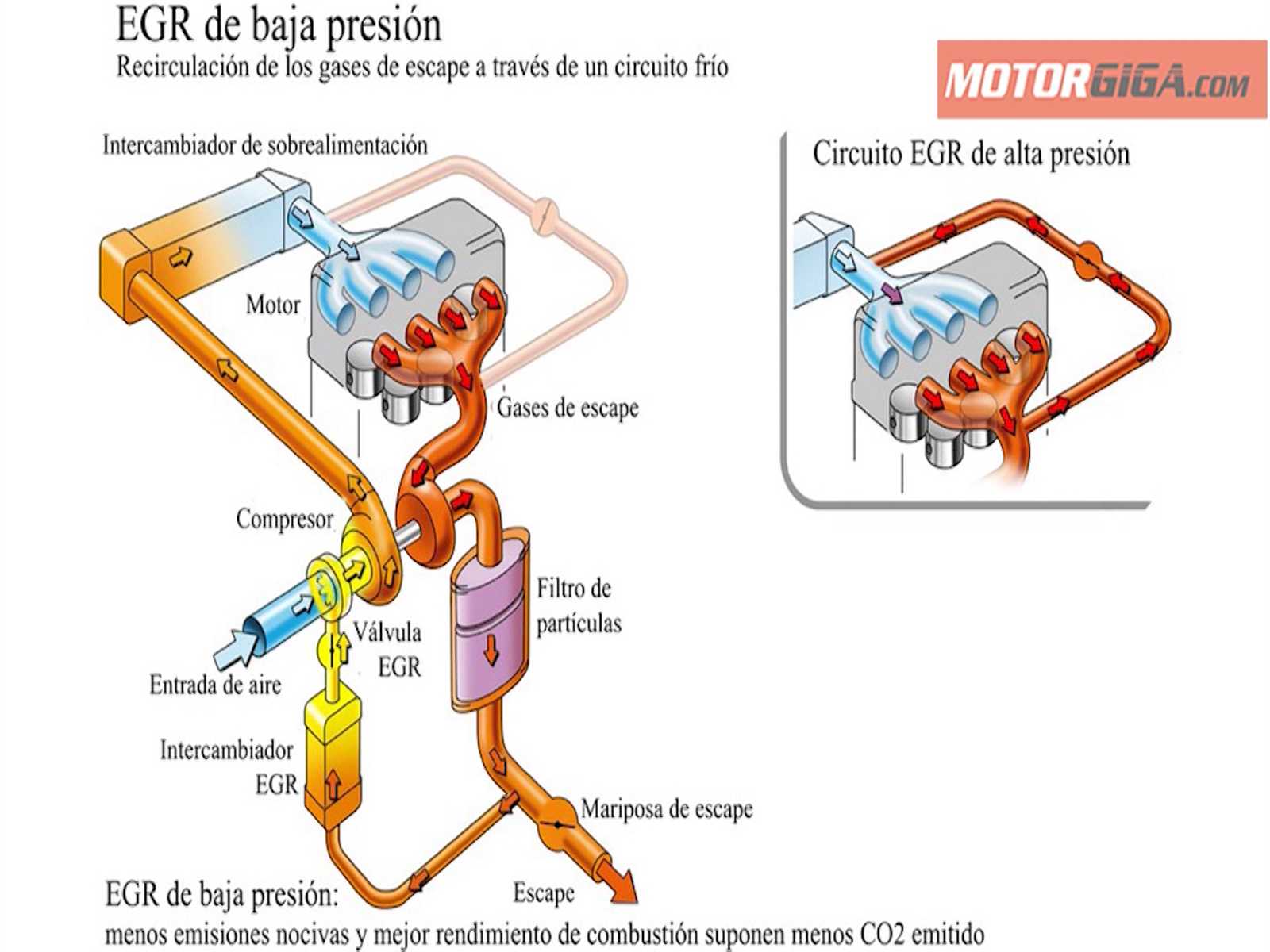

Механизм работы системы базируется на возврате части отработанных газов повторно во впускной коллектор. Данный процесс происходит за определенное время. Затем выпускные газы вновь поступают в двигатель, однако уже со свежей смесью. Все это определяет блок управления, в котором установлена специальная программа.

Система EGR не функционирует при высокой скорости движения автомашины и при разгоне, так как в это время двигатель работает на полной мощности и при этом не требуется снижение концентрации оксида азота в выхлопных газах. Максимально активно система рециркуляции используется при движении автомобиля на скоростях от 50-ти до 120-ти км/ч.

Система рециркуляции позволяет автолюбителю экономить расходуемое топливо. Это достигается за счет обеднения горючей смеси: когда система включается в работу – автоматически запускается определенная программа. Данный процесс функционирования контролируется датчиком кислорода.

Одна из проверенных практикой рекомендаций – это заглушить клапан egr. В этом случае двигатель будет надежно работать и не возникнет каких-либо проблем. Кроме того, желательно, чтобы стрелка тахометра не находилась подолгу в интервале ниже двух тысяч оборотов. Это предохранит впускной коллектор от образования сажи.

Экологическая подоплёка появления EGR

Большинство изменений вносятся в конструкцию только в угоду безопасности. Кто-то может сказать. Что это некорректная формулировка… Тем не менее, не стоит забывать, что помимо активной и пассивной безопасности существует безопасность и экологическая.

Автопроизводители постоянно клянут экологов, так называемых «зелёных», за то, что те лоббируют ужесточение экологических требований к авто, по крайней мере, именно так они это пытаются преподносить.

На деле, дела обстоят несколько иначе, а именно сами производители поднимают эту бучу и спонсируют экологов, дабы потом оправдать повышение цен на машины и сказать: дескать, мы не причём – это «зелёные» виноваты.

Схема отработана годами:

производители спонсируют экологов (для ужесточения экологических норм);
экологи, потом обязывают заводы следовать нормам. Путём «удушения» двигателей, применения каталитических нейтрализаторов, электронных педалей газа и прочей лабуды;
производители увеличивают конечные цены на автомобили, оправдывая это ужесточением экологических норм, для соблюдения которых необходимы дорогостоящие конструктивные изменения;
покупатель платит деньги за «непонятные улучшения», которые не добавляют комфорта и лоска, снижают динамические характеристики и т.д.

Назначение системы EGR

Ни для кого не секрет, что отработавшие газы, вырывающиеся из выхлопной трубы автомобиля, содержат целый букет вредных для окружающей среды и здоровья человека веществ. В число наиболее опасных соединений входят окислы азота в форматах NO (оксид азота) и NO₂ (диоксид азота). При определенной концентрации они способны негативно воздействовать на дыхательную систему, провоцируя возникновение ряда сердечных и легочных заболеваний.

Какова же природа появления NO_x в выхлопных газах? Дело в том, что воспламенение топливовоздушной смеси в цилиндрах двигателя происходит при большой температуре (более 1300 °С) и высоком давлении. Это как раз те условия, при которых азот и кислород способны соединиться, образуя оксид. Отрицательным моментом такой реакции является то, что изрядная доля кислорода, необходимого для сжигания топлива, не участвует в самом процессе горения. В результате снижается мощность двигателя и увеличивается расход горючего. Конечно, существуют способы воздействовать на температурный режим и давление в камерах сгорания путем обогащения топливовоздушной смеси или уменьшения степени сжатия, однако оба этих варианта не столь эффективны и к тому же приводят к росту содержания в выхлопе токсичного сероводорода (H₂S) и чрезвычайно опасного угарного газа (CO).

Выступающая в качестве альтернативы система рециркуляции, основным компонентом которой является клапан EGR, добавляет порцию отработавших газов к поступающему во впускной коллектор свежему воздуху. В результате доля кислорода в смеси уменьшается при том, что само соотношение воздух/топливо не изменяется. Обедненная кислородом смесь сгорает при более низкой температуре, исключающей образование большого количества оксидов азота. Подобный механизм разбавления не приводит к ухудшению эксплуатационных характеристик двигателя и даже, напротив, способствует определенному улучшению показателей. Помимо сокращения доли NO_x система ЕГР уменьшает детонацию в бензиновых двигателях, а также снижает «жесткость» работы дизелей.

Как продлить ресурс клапана EGR

Ресурс клапана EGR напрямую зависит от технического состояния двигателя. Главными врагами клапана EGR являются сажа и смолы, количество которых в выхлопной системе быстро увеличивается при неисправном турбокомпрессоре, неисправных топливных форсунках или износе деталей цилиндропоршневой группы.

Об этих неисправностях сигнализируют чёрный дым из выхлопной трубы, неравномерная работа двигателя на холостом ходу, затруднения при запуске, потеря динамики и индикатор Check Engine на приборной панели автомобиля.

Поэтому, если вы заметили один из этих сигналов, вам следует незамедлительно обратиться в сервис и устранить причину проблемы. Ну а чтобы подобных проблем не возникало, что продлит ресурс клапана EGR, заправляйте свой автомобиль только качественным топливом и вовремя меняйте моторное масло. Кроме этого, чтобы продлить ресурс клапана EGR рекомендуется не реже чем каждые 100 000 километров пробега делать профилактическую чистку выпускного коллектора и системы рециркуляции выхлопных газов. При наличии времени и денег такую чистку можно делать чаще и тогда клапан EGR двигателя вашего автомобиля прослужит ни одну сотню тысяч километров пробега.

В заключение стоит отметить, что если вы всё же решили удалить или заглушить клапан EGR, то обратитесь за помощью к хорошим специалистам, которые не просто удалят его или заглушат, но и внесут необходимые изменения в программное обеспечение блока управления двигателем.

Понравилась публикация? Поделись!

Последствия «глушения» ЕГР

Устанавливая вместо клапана заглушку, водителям стоит принимать во внимание, что такой ход имеет ряд положительных и отрицательных последствий. К первым можно отнести:

уменьшается вероятность образования нагара в коллекторе;
улучшается динамика транспортного средства;
исключается необходимость регулярной замены клапана;
незначительно увеличивается срок службы масла.

К неблагоприятным последствиям можно отнести:

ускоренный износ катализатора (при его наличии);
загорается лампочка Check Engine, из-за чего вы не сможете выявить другие неисправности при их регистрации системой);
увеличивается расхода топлива;
повышается износ клапанов.

Теперь вы ознакомлены со всеми последствиями отсутствия клапана EGR. Тратить деньги на его замену или установку заглушки – это личное решение каждого водителя.
