Тема 4.1. горизонтальная разметка

ПДД 2022: дорожные знаки и разметка

Под дорожной разметкой в ПДД 2022 года подразумевают специальные средства, позволяющие организовать движение на дорогеРазличают два вида линий разметок в ПДД

• Горизонтальные. Размещаются непосредственно на дорожном покрытии.
• Вертикальные. Находятся на вертикальных поверхностях или объектах возле дороги.

Выбрать удобную автошколу

Автошкола 177 — это 11 филиалов в Москве, расположенных рядом с домом и предлагающих обучение в удобное для вас время.

Есть утренние и вечерние группы, доступно обучение только в выходные дни.

ЗАОЮАОЮВАОЮЗАОАвиамоторнаяАкадемическаяБирюлевоБратеевоГагаринскийДонскойИзмайловоКапотняКотловкаКузьминкиЛомоносовскийЛефортовоЛюблиноМарьиноНагатинскаяОзёрнаяОрехово-БорисовоПеровоСеверное БутовоСоколиная гораТекстильщикиТеплый СтанЧеремушкиЮжное БутовоАвиамоторнаяАкадемическаяБирюлевоБратиславскаяБульвар Дмитрия ДонскогоБунинская аллеяВолжскаяЗябликовоКантемировскаяКоньковоЛенинский проспектЛюблиноМарьиноМолодежнаяНагатинскаяОзёрнаяОреховоПрофсоюзнаяТёплый станЦарицыноШаболовскаяШипиловскаяЯсенево

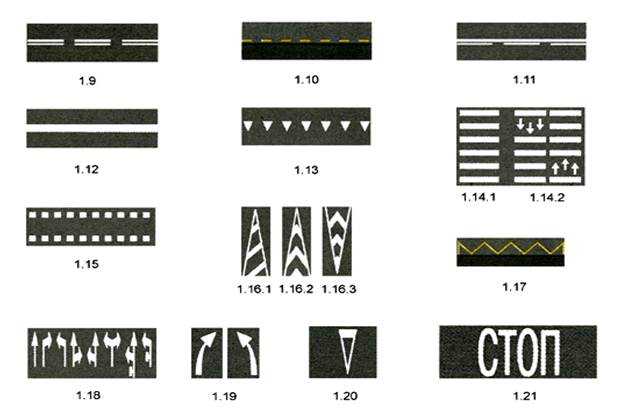

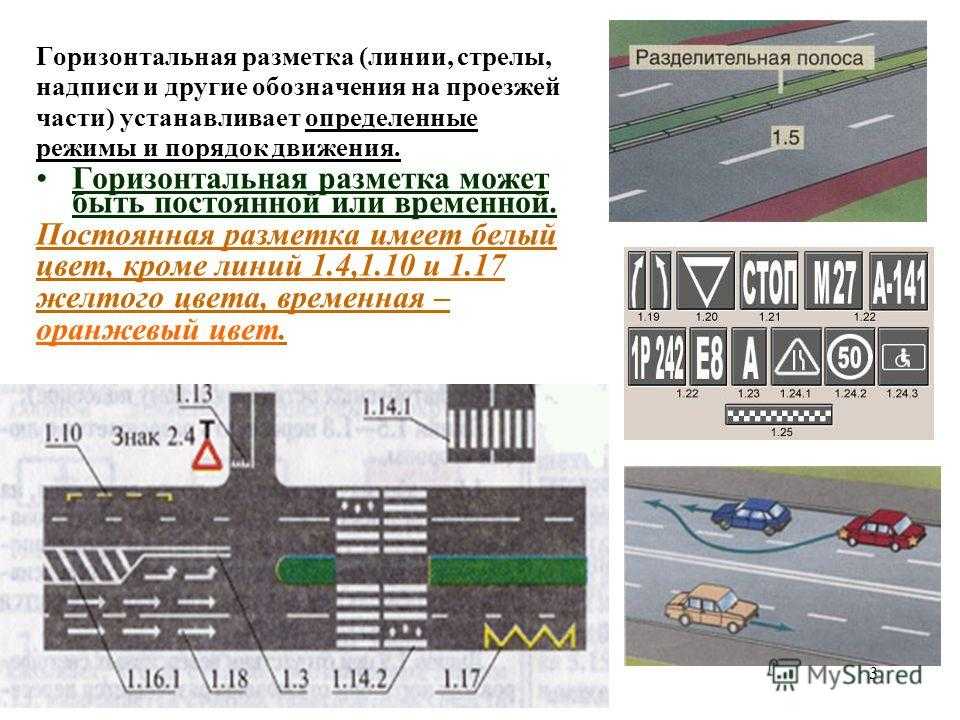

Горизонтальная дорожная разметка

1.1 Сплошная линия1.2 Сплошная широкая1.3 Двойная сплошная1.4 Сплошная жёлтая1.5 Пунктирная1.6 Прерывистая линия приближения1.7 Пунктирная с короткими штрихами1.8 Широкий пунктир1.9 Двойной пунктир1.10 Жёлтый пунктир1.11 Пунктир и сплошная1.12 Стоп-линия1.13 Пересечение этой разметки

Вертикальная дорожная разметка

Знаки дорожной разметки, нанесённые вертикально, могут очерчивать габариты различных элементов, входящих в дорожную инфраструктуру, привлекать внимание к опасным участкам или объектам

Что необходимо знать о дорожной разметке

• Пересекать можно только линии с прерывающимся рисунком. Обычно они проходят вдоль дорог с множеством полос, позволяя водителям своевременно ориентироваться в рядах движения.
• Пересечение сплошной линии запрещено. Вне зависимости от количества нарисованных прямых переезжать через них не разрешается.
• Белые и жёлтые линии используют для постоянной дорожной разметки, а оранжевые считаются временными. Если же на каком-то участке дороги сразу несколько цветовых обозначений, оранжевый будет главным.

Если информация на знаке противоречит схеме на асфальте, руководствоваться всё же нужно знаком

На каком расстоянии до сплошной линии наносится длиная прерывистая разметка

«Статья 12.15. Нарушение правил расположения транспортного средства на проезжей части дороги, встречного разъезда или обгона 4. Выезд в нарушение Правил дорожного движения на полосу, предназначенную для встречного движения, либо на трамвайные пути встречного направления, за исключением случаев, предусмотренных частью 3 настоящей статьи. » Ключевое слово — ВЫЕЗД (про ДВИЖЕНИЕ по встречной полосе ни слова). Разметка 1.3 — «разделяет транспортные потоки противоположных направлений на дорогах, имеющих четыре полосы движения и более» ПДД — «9.2. На дорогах с двусторонним движением, имеющих четыре или более полосы, запрещается выезжать для обгона или объезда на полосу, предназначенную для встречного движения.» Т.е., если есть разметка 1.3, то факт нахождения вас на встречке однозначно связан с ВЫЕЗДОМ, что запрещено всегда (п 9.2 ПДД),независимо от разметки, и всегда будет 12.15.ч.4. Если дорога двухполосная, то применяется разметка 1.1 «разделяет транспортные потоки противоположных направлений и обозначает границы полос движения в опасных местах на дорогах; обозначает границы проезжей части, на которые въезд запрещен; обозначает границы стояночных мест транспортных средств.», то находясь на встречке, вы нарушаете только ПДД «9.4.Вне населенных пунктов, а также в населенных пунктах на дорогах, обозначенных знаками 5.1 или 5.3, или где разрешено движение со скоростью более 80 км/ч, водители транспортных средств должны вести их по возможности ближе к правому краю проезжей части. Запрещается занимать левые полосы движения при свободных правых.» и то, если правый ряд свободен. Это нарушение наказывается КоАП » Статья 12.15. ч.1.Нарушение правил расположения транспортного средства на проезжей части дороги, встречного разъезда, а равно движение по обочинам или пересечение организованной транспортной или пешей колонны либо занятие места в ней — влечет наложение административного штрафа в размере пятисот рублей.» Т.к. 12.5.ч.4 наказывет только за ВЫЕЗД, а не за ДВИЖЕНИЕ. Теперь о разметке 1.6 — это «(линия приближения — прерывистая линия, у которой длина штрихов в 3 раза превышает промежутки между ними) — предупреждает о приближении к разметке 1.1 или 1.11, которая разделяет транспортные потоки противоположных или попутных направлений». И все, никаких запретов , кроме ПДД «9.7.Если проезжая часть разделена на полосы линиями разметки, движение транспортных средств должно осуществляться строго по обозначенным полосам. Наезжать на прерывистые линии разметки разрешается лишь при перестроении.» И здесь нет прямого запрета наезжать на сплошную или двигаться по встречке.. По обгону: «11.2. Водителю запрещается выполнять обгон в случаях, если: — транспортное средство, движущееся впереди, производит обгон или объезд препятствия; — транспортное средство, движущееся впереди по той же полосе, подало сигнал поворота налево; — следующее за ним транспортное средство начало обгон; — по завершении обгона он не сможет, не создавая опасности для движения и помех обгоняемому транспортному средству, вернуться на ранее занимаемую полосу. 11.4. Обгон запрещен: — на регулируемых перекрестках, а также на нерегулируемых перекрестках при движении по дороге, не являющейся главной; — на пешеходных переходах при наличии на них пешеходов; — на железнодорожных переездах и ближе чем за 100 метров перед ними; — на мостах, путепроводах, эстакадах и под ними, а также в тоннелях; — в конце подъема, на опасных поворотах и на других участках с ограниченной видимостью.» И здесь ни слова о разметке 1.6, ни о скором появлении разметки 1.1.

Пересекая линию 1.1 после обгона вы не ВЫЕЗЖАЕТЕ на встречку. И максимум, за что можно наказывать в случае пересечения сплошной при возврате (нарушение п 9.7.ПДД) — «Статья 12.16. Несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги. 1. Несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги. — влечет предупреждение или наложение административного штрафа в размере трехсот рублей.» В кавычки заключены цитаты из документов. Вывод: Если полос три и более или трамвайные рельсы, то 12.5. ч.4 — всегда, независимо от разметки. А если дорога двухполосная, то нахождение вас на встречке может быть и не связано с ВЫЕЗДОМ В НАРУШЕНИЕ ПДД и можно «пободаться». А лучше всего, не загонять себя в такие ситуации, и если видно, что действительно не успеваешь — поберечь свое время, нервы и деньги.

Разметка на дороге (ПДД): правила, знаки

Новая разметка на дороге – желтая сетка. Она наносится на перекрестки, где часто образуются заторы. Данное изображение запрещает выезжать транспортному средству на перекресток, чтобы не создавать помех других участникам движения. А вот повороты направо или налево разрешены. Желтая сеточка может применяться самостоятельно или же совместно со знаком 1.35.

В местах, где скорость движения регулируется искусственной неровностью, выставляются не только знаки, но и наносится специальная дорожная разметка в виде белых квадратов, расположенных в несколько рядов в шахматном порядке.

Прерывистая линия разметки

Как уже было оговорено ранее, горизонтальная разметка 1.11 состоит из двух линий одновременно – сплошной и прерывистой. Особенности и назначение первой уже были рассмотрены выше, поэтому необходимо подробнее остановится на последней. Дорожная разметка 1.2.2 означает, что в месте ее нахождения разрешено выезжать из своей полосы, то есть пересекать ее. Через эту линию разрешено обгонять и поворачивать. Ее можно пересекать без страха быть оштрафованным. Кстати, такая линия, в отличие от двух других (двойной и сплошной), гораздо реже бывает желтого цвета, который означает временную разметку, так как в основном временная разметка носит запретительный, а не разрешительный характер. В составе разметки 1.11 прерывистая линия выполняет те же функции. В целом этот вид разметки можно представить как двойную сплошную с участком, где с одной стороны сплошная переходит в прерывистую. То есть в этом месте ее можно при необходимости пересекать.

Жёлтая разметка — для улучшения видимости, взамен белой.

Недавно в ГОСТ ввели такой пункт, что разметка, которая раньше всегда была белой — постоянная разметка, сейчас можно рисовать и желтым цветом. Говорят что ее лучше будет видно в зимнее время. Значение ее будет такое же как и у белой разметки. Правда в ПДД ее еще не ввели, и поэтому мы ее не часто увидим на дороге.

Что это за разметка? Давайте с ней познакомимся.

Двойная сплошная желтая разметка

Разметка 1.3

Двойную сплошную разметку желтого цвета применяют, чтобы разделить транспортные потоки. Пересекать запрещено!

Одинарная сплошная желтая разметка

Разметка 1.1

Эта разметка будет применяться вместо белой разметки 1.1 для разделения транспортных потоков противоположных направлений, может обозначать границы полос движения в опасных местах на дорогах; обозначать границы проезжей части, на которые въезд запрещен; обозначает границы стояночных мест транспортных средств. Пересекать запрещено!

Одинарная прерывистая желтая разметка

Разметка 1.5

Разметка 1.5 будет использовать для разделения транспортных потоков противоположных направлений на дорогах, имеющих две полосы движения в обоих направлениях , для обозначения границ полос движения при их числе две или более для одного направления.

Разметка 1.6 — желтого цвета

Разметка 1.6

Линия, где штрихи длиннее промежутков между ними называется линия приближения, подскажет водителю, что прерывистая скоро закончится и будет сплошная линия разметки.

Двойная прерывистая желтая разметка.

Разметка 1.9

Двойная прерывистая желтая линия используется там же где и белая, для обозначения границ полос с реверсивным движением.

Разметка 1. 11 — желтого цвета

Разметка 1.11

Данная разметка

разделяет транспортные потоки противоположных или попутных направлений на участках дорог, где перестроение разрешено только из одной полосы;

обозначает места, где необходимо разрешить движение только со стороны прерывистой линии (в местах разворота, въезда и выезда с прилегающей территории);

Что такое разделительная полоса

В целях создания максимально безопасного движения на оживлённых участках дороги обустраивается разделительная зона, разграничивающая транспортные потоки. Благодаря возвышенным конструкциям удаётся избежать выезда автотранспорта на встречный путь. На автомагистралях в России этот элемент является обязательным. Разделительной полосой называют участок дороги, который отделяется от проезжей части специальной разметкой или конструкцией. Данная зона не приспособлена для движения или стоянки автотранспортных средств. Зачастую она возвышается над основным дорожным покрытием, что достигается путём установки бордюров или металлических конструкций. Иногда зону разделения проезжей части засевают газонной травой или отводят под трамвайный путь. Двигаться по рельсам автомобилям категорически запрещается.

Некоторые автолюбители ошибаются, принимая за разделительную двойную сплошную полосу. Основное отличие двух разных разметок заключается в расстоянии между полосками. У двойной сплошной интервал между элементами совершенно небольшой (чаще равен ширине одной полоски). Идентифицировать разделительную зону можно по следующим признакам:

1. заасфальтированная возвышенность;
2. газоны;
3. бетонные ограждения;
4. металлические конструкции.

В более простом определении разделительной полосой считается центральный участок дороги, выделенный посредством маркировки или различных сооружений. Другие резервные зоны, обозначенные разметкой, к разделяющему элементу никакого отношения не имеют.

Что может быть на разграничивающей зоне:

• трамвайные пути;
• разрывы, дающие возможность обслуживающему дорогу транспорту осуществлять поворот/разворот.

Тормозить вдоль разделительной полосы, заезжать на неё, оставлять на островке автомобиль категорически запрещается.

Горизонтальная разметка 1.5 (прерывистая линия разметки)

Разделяет транспортные потоки противоположных направлений на дорогах, имеющих две или три полосы; обозначает границы полос движения при наличии двух и более полос, предназначенных для движения в одном направлении.

Дорожная разметка 1.5 представляет собой прерывистую линию белого цвета, шириной от 10 до 15 см, у которой длина штриха в три раза меньше расстояния между штрихами.

Применение прерывистой линии разметки 1.5:

• разделяет транспортные потоки противоположных направлений на дорогах, имеющих две полосы движения в обоих направлениях;
• обозначает границы полос движения при наличии двух и более полос, предназначенных для движения в одном направлении;

Линию 1.5 разрешается пересекать с любой стороны — это, так сказать, общее правило. Но есть нюанс.

На трехполосных дорогах, полосы которых разграничены разметкой 1.5, движение по полосам осуществляется в соответствии с пунктом 9.3 ПДД.

На таких дорогах среднюю полосу разрешено использовать для обгона, объезда, поворота налево и разворота. Выезд на левую полосу запрещается. Это правило относится только к трехполосным дорогам.

Таким образом, на трехполосных дорогах пункт 9.3 ПДД разрешает пересекать прерывистую линию разметки 1.5 только в связи с перечисленными маневрами.

Въезд на левую полосу трехполосной дороги равносилен движению по встречной полосе, когда это запрещено ПДД.

Санкции за такой выезд будут соответствующие, как за выезд на встречную полосу в запрещенном случае.

Можно ли её пересекать?

А теперь рассмотрим вопрос правоприменения, касающиеся нанесённой длинной прерывистой разметки под номером 1.6.

И да, линию 1.6 можно пересекать – никакого соответствующего запрета в действующих в 2023 году ПДД нет.

Причём, запрет отсутствует в любую сторону манёвров:

• разрешается пересекать линию 1.6 как при перестроении из своей полосы в соседнюю, в том числе на встречную (если нет других запретов),
• равно как можно возвращаться в неё со встречной, а также пересекать длинную прерывистую разметку при повороте на данную дорогу с другой.

Можно ли начать обгон с длинной прерывистой?

Формально, так как вы имеете право выезжать на встречную полосу с пересечением 1.6, то и обгон вам не может быть запрещён в данном случае. Но на практике следует учитывать, сможете ли вы вернуться на свою полосу при этом. Ведь длинная разметка нанесена не зря в этом месте – скоро начнётся сплошная.

Давайте рассмотрим простой пример. Вы догоняете автомобиль, движущийся со скоростью 40 км/ч и решаете обогнать его. При этом, на данном участке действует ограничение скорости 60 км/ч.

Это значит, что длина прерывистой разметки с большим штрихом будет от 50 метров (пусть будет 60). При этом, если вы не будете превышать скорость, то будете проезжать приблизительно 16,5 метров в секунду (60 км/ч = 16,66 метров в секунду). Таким образом, у вас есть 3,75 секунды, чтобы совершить обгон: то есть перестроиться на встречную, опередить автомобиль и вернуться на свою полосу, полностью покинув «встречку», чтобы не пересечь и не наехать на сплошную. Успеете? Учитывая, что вы уже начали обгон на разметке 1.6 и какую-то протяжённость линии проехали.

А давайте теперь рассмотрим более «щадящий» пример. Вы аналогично догоняете машину, которая едет 40 км/час. Но ограничение на этом участке дороги – 80 км/ч. То есть длина прерывистой с длинным штрихом будет уже не меньше 100 метров. Пусть 130 метров в нашем примере.

Тогда, обгоняя со скоростью 80 км/ч вы будете проезжать 22 метра в секунду, и вам потребуется чуть менее 6 секунд. Но рассмотрим немного по-другому:

1. 80 км/ч – это 22 м/с – ваша скорость,
2. 40 км/ч – это 11 м/с – скорость обгоняемого,
3. но вам ещё нужно набрать скорость с 40 до 80, и плюс немного увеличит путь дуговая траектория при вашем перестроении;
4. получаем в итоге, что у вас есть 6 секунд на весь обгон с пересечением 1.6, и вы будете опережать обгоняемого примерно на 11 метров каждую секунду.

Следуя простому умозрительному заключению, можно предположить, что за это время можно совершить обгон с пересечением длинной прерывистой разметки. Не стоит забывать только, что её общая длина может быть вовсе не 130, а 100 метров. К тому же, вы уже некоторое время едете по ней, а ещё нужно время вспомнить, какое здесь ограничение скорости, чтобы подумать о длине разметки 1.6.

Однозначно отметить стоит лишь одно из самых заезженных утверждений: не уверен – не обгоняй! И в данном случае оно подходит как нельзя лучше всего остального.

Можно ли завершить обгон на 1.6?

А вот такой манёвр уже гораздо безопаснее. Более того, разметка 1.6, собственно, и создана для того, чтобы её пересекали со встречной полосы, указывая водителям, что это обязательно нужно сделать здесь и сейчас, так как грядёт сплошная линия разметки.

Если начали на прерывистой, а закончили через сплошную?

Это будет нарушением. Дело в том, что до недавнего времени в судебной практике, действительно, существовало мнение, что вины водителя, который выехал на встречку через прерывистую, но не успел закончить манёвр вовремя и пересёк сплошную, не было. При этом, речь идёт об изначальном пересечении 1.5 – если бы вы утвердили, что уже начали обгон на 1.6, то вас могли определённо лишить прав. Ну и, конечно же, умысла в завершении манёвра через сплошную быть не должно… было.

Однако, такую лазейку отменили введением соответствующего пункта 9.1(1), который стал прямо указывать, что находиться слева от сплошной запрещено, и точка. А до этого сам Верховный суд указал примерно то же самое.

Какие правила применения линии 1.6 по ГОСТу в 2023 году?

Каких-либо объёмных и особых требований к этой разметке действующие ГОСТы не содержат. Но есть определённые критерии размерности и длины этой разметки, а также к цвету, он может быть только белым в случае, если линия нанесена постоянно, либо жёлтым, если она временная.

Давайте подробнее рассмотрим требования к внешнему виду 1.6 – именно они чаще всего имеют практическое значение для водителей.

Какая должна быть минимальная длина?

Для ответа на этот вопрос обращаемся к ГОСТу Р52289-2018 с последними изменениями. В нём находим пункт 6.2.8 и видим официальную трактовку, что эту длинную прерывистую линию наносят в длину не менее чем 50 (100) метров до начала сплошной. Так 50 или 100 метров? Это уже зависит от режима скоростного режима на данном участке дороги:

• для дорог с разрешённой скоростью менее 60 км/ч (в городах и других населённых пунктах) длина разметки должна быть не менее 50 метров,
• а если разрешённая скорость выше 60 км/час (на трассах), то длина прерывистой длинной линии должна быть от 100 метров.

Но обратите внимание, что здесь привязка идёт именно к ограничению максимальной скорости на участке дороги, а не наличия населённого пункта. Так, на трассах вне городов ограничение может быть и менее 60 км в час, равно как и в городах по решению властей максимальное ограничение может быть увеличено, как правило, до 80 км/ч

Также обратите внимание, что речь идёт о минимальной длине разметки 1.6 – она может быть длиннее, но не короче. Такие числа выбраны законодателями для главной цели длинной прерывистой разметки – чтобы водители успели вернуться на свою полосу, будучи предупреждёнными о скором приближении к сплошной разметке

Вас также заинтересует:

• Можно ли обогнать трактор или тихоходное транспортное средство по новым правилам?
• У кого преимущество при движении и перестроении по полосе разгона? Обгон и опережение
• Новый ГОСТ о синей и жёлтой разметке в вопросах и ответах

А ширина?

А это уже указано в другом Госстандарте – Р51256-2018, устанавливающем технические характеристики и прочие требования для дорожной разметки. Ответ лежит в Таблице АЛ Приложения А этого ГОСТа.

В нём ширина указанной линии может быть в пределах 10-15 см. Это не зависит ни от скоростного режима, ни от типа дороги, ни от чего-либо иного.

Что касается длины штрихов, то размеры прерывистой здесь уже могут быть разными, и зависит это также от скоростного режима на участке дороги. Правда, чисел немного больше, так как есть допуски к разрешённым размерам.

В первую очередь отметим, что длина штриха у этой прерывистой разметки должна быть в 3 раза больше расстояния между ними при любой длине. А сами допустимые размеры отобразим для удобства в виде таблицы.

Таблица размеров длинной прерывистой разметки 1.6

Ограничение скорости на участке дороги	Длина штриха	Длина разрыва между штрихами
Менее 60 км/ч	Либо 3, либо 6 метров	Соответственно, либо 1, либо 2 метра
Более 60 км/ч	6 или 9 метров	Соответственно, 2 либо 3 метра

Как видим, на более высокоскоростных дорогах разметка должна быть лучше видима за счёт её масштабирования. Но в обоих случаях разрешена размеров 6/2 метра.

При этом, не увидеть начало именно длинной прерывистой после короткой невозможно – она по сути является зеркальным отображением линии 1.5, у которой, наоборот, длина разрывов в 3 раза больше длины штрихов.

Должна ли быть линия 1.5 перед длинной разметкой?

Между тем, ни ГОСТ, ни ПДД не содержат как условия обязательного наличия короткой прерывистой разметки перед длинной. Да и не совсем логичным кажется эта обязательность – ведь начало 1.6 даже при отсутствии до этого любой другой разметки будет сигнализировать о скором приближении к сплошной.

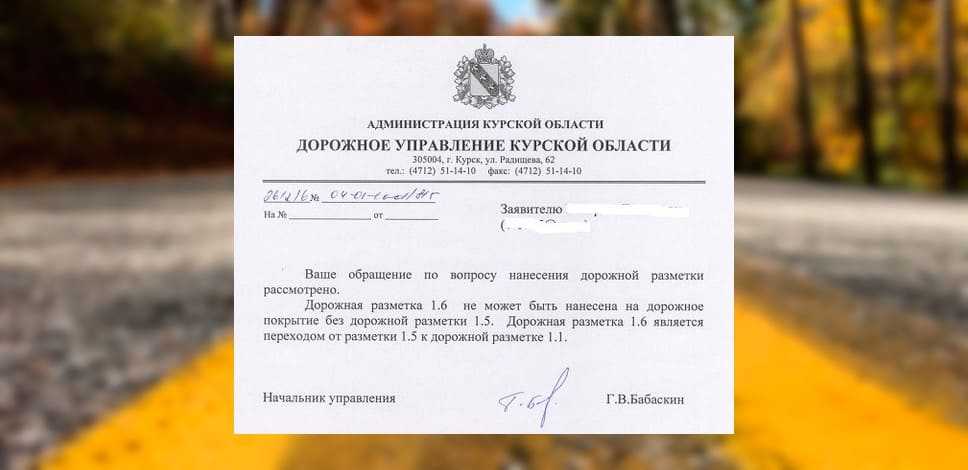

Однако, есть и иные мнения. Например, в Доруправлении Курской области дали абсолютно противоположный ответ:

Но ни в каких нормативных актах, актуальных на 2023 год вы не найдёте соответствующего требования.

Что означает жёлтая разделительная полоса

По правилам дорожного движения жёлтой полосой выделяют правый край путепровода в виде:

1. прерывистой;
2. сплошной;
3. зигзагообразной.

В первых двух случаях идёт указание на запреты остановки и стоянки автотранспорта в обозначенной зоне. Третий вариант запрещает стоянку авто из-за того, что на обозначенном месте производится остановка общественного транспорта.

На дорогах России и Европы можно увидеть разделительную полосу, сделанную жёлтой краской. Этот цвет приравнивается к белой линии и никакого отношения к ремонтным работам не имеет. В силу погодных условий и низкой стойкости красителя разграничивающую разметку стали делать жёлтой для лучшей видимости в зимний период и тёмное время суток.

В соответствии с правилами дорожного движения оранжевой полосой размечаются участки дороги, вблизи которых выполняются ремонтные или строительные работы. Среди всех ранее установленных знаков приоритет отдаётся указаниям, продиктованным оранжевой полосой. В основном это ограничения на осуществление каких-либо манёвров, снижения скорости, перенаправления движения. Действие этих правил временное, пока не завершаться монтажные работы.

О красной разделительной полосе в правилах ничего не говорится, но она используется в некоторых Европейских странах и с недавнего времени на Украине. Сила её действия приравнивается к оранжевой линии, информирующей о временных ограничениях на определённом участке дороги.
