Замена тормозных колодок: пошаговая инструкция

Меняем около дома

У меня около дома есть асфальтированная площадка, есть домкрат, нужный инструмент, две руки – почему бы не поменять своими руками? Сказано сделано.

Для начала

Ставим машину на ручник, при необходимости стоит подложить что-то под колеса (в качестве страховки), я еще и «P» (ПАРКИНГ) воткнул. Еще одна важная деталь, нужно открутить пробку бачка с тормозной жидкостью (либо убрать, либо сделать чтобы был доступ воздуха — приоткрыть). Делается это для того чтобы разрядить атмосферу внутри системы, чтобы легко можно было бы отдавить поршень суппорта.

Поднимаем автомобиль

Как обычно для начала ослабляем гайки баллонным ключом (ВАЖНО не снимайте их до конца, просто «сорвите», обычно они очень плотно закручены)

После ставим домкрат и поднимаем машину, затем уже окончательно демонтируем колесо.

Процесс замены

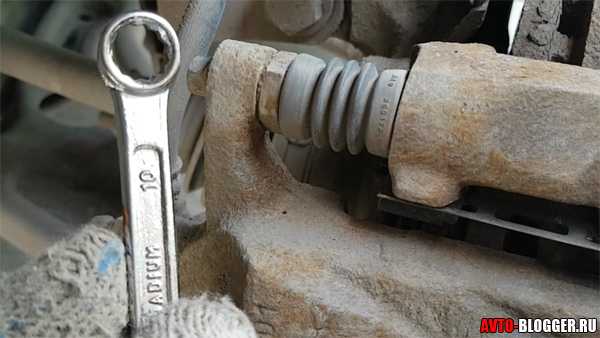

Перед нами тормозная система, нам нужно открутить два болта сверху и снизу, так как указаны на картинке, убираем их

Далее снимаем тормозной шланг из своего крепления, для того чтобы не повредить его

После отжимаем отверткой поршень, для того чтобы высвободить колодки, иначе проблематично разобрать конструкцию

Все суппорт видит, просто поднимаем его вверх, можно закрепить за пружину. Перед нами две колодки, отверткой вытаскиваем их. Устанавливаем новые

Перед тем как собрать полностью систему, просматриваем пыльники направляющих и пыльник поршня. Они должны быть без каких-либо повреждений, не должно быть трещин и тем более порывов, если они есть – МЕНЯЕМ. Также всем РЕКОМЕНДУЮ набить специальную смазку для направляющих суппорта. ПОМНИТЕ — они должны ходить свободно, не «стопорится»!!! Если такое наблюдается, это будет быстро изнашивать колодки и тормозные диски.

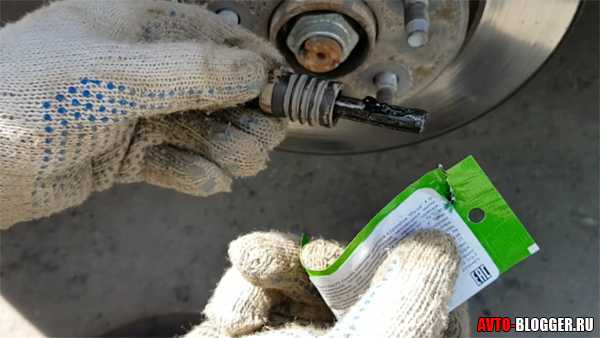

Также можно смазать сам поршень, если давно не смазывали нужно это обязательно сделать! Обычно набивается смазка также под пыльник.

Чтобы одеть суппорт на место, нужно задавить поршень до конца (иначе просто не оденется) можно сделать газовым ключом, кстати, некоторые продавливаются просто руками.

Одеваем – закручиваем два болта – возвращаем тормозной шланг на место – ВСЕ ГОТОВО.

Как видите все легко и просто. Сейчас видео версия, смотрим

Что еще хочется отметить – стоит поменять сразу две стороны, НЕЛЬЗЯ совмещать одну сторону со старыми, а другую с новыми колодками! Это может привести к различным тормозным усилиям на колесах, что ОПАСНО!

На этом заканчиваю, думаю, мой материал был вам полезен. Читайте наш АВТОБЛОГ, подписывайтесь на канал в YOUTUBE.

Замена колодок на дисковых тормозах

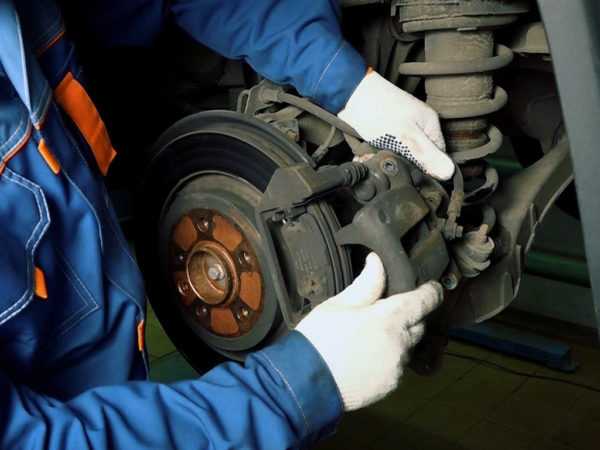

Чтобы снять старые тормозные колодки и установить на их место новые придется поднять автомобиль с помощью домкрата или специального подъемника:

1. Для начала откручиваем колесо автомобиля.
2. Затем, с помощью гаечного ключа ослабляем болты суппортов, а после, их полностью выкручиваем.
3. Что полностью снять суппорт потребуется отсоединить его от тормозных трубок, которые удерживают его на месте. Не дайте суппортам повиснуть на этих трубках, придерживайте его рукой. Если это допустить, то можно полностью повредить тормозную систему, что приведет в дороге к неисправимым последствиям. Необходимо убедиться, что тормозные трубки находятся в свободном состоянии и не помешают в процессе работы. Сами колодки находятся внутри суппортов и могут крепиться различными способами.
4. Вытаскиваем старые колодки из суппорта и при желании смотрим на их износ. После проделанной работы необходимо собрать всё компоненты воедино.
5. Ставим новый комплект обратно в суппорт. Учитывая то, что толщина новых колодок может в достаточной мере отличаться от старых, необходимо проделать дополнительную процедуру. В суппорте стоит поршень, за счет которого колодка и прижимается к тормозному диску. Его теперь надо приспособить к новым колодкам, сбросив его в первоначальное положение. И только после этого механизм устанавливать на свои места. Чтобы упростить себе задачу, откройте капот и немного приоткройте крышку с бачка тормозной жидкости, ведь если этого не сделать, то будет создаваться давление, мешающее поставить поршень на место. После установки поршня в нужном положении, лучше всего закрутить обратно крышку бачка с тормозной жидкостью, чтобы не дать возможности влаги или пыли попасть вовнутрь.
6. Теперь ставим суппорт с новым комплектом колодок на тормозной диск.
7. Закручиваем болты обратно и убеждаемся, что вся система работает исправно. Для этого нажимает на педаль тормоза несколько раз. Осматриваем место ремонта. Всё болты должны быть тщательно закручены, стоять на своих штатных местах, тормозные трубки не зажаты и не перекручены.
8. Далее ставим колесо на место, опускаем автомобиля на землю.

https://youtube.com/watch?v=VZIqrvBPV10

Как определить износ?

Проверка износа тормозных колодок является неотъемлемой частью периодического технического обслуживания. Чтобы понять, насколько износился этот расходный материал за время эксплуатации, требуется выполнить несколько операций в следующем алгоритме:

1. Проверить наличие тормозной пыли с примесью металлическо стружки на колёсных дисках.
2. Определить, насколько эффективно функционирует система торможения. На серьёзный уровень износа может указать слишком резкое или неэффективное замедление транспортного средства, а также присутствие биения в момент нажатия на педаль.
3. Установить автомобиль на смотровую яму или домкрат. Это поможет облегчить процесс проверки работоспособности передних тормозных механизмов.
4. Открутить передние колёса при помощи телескопического гаченого ключа. Если проводится проверка колодок с левой стороны, то требуется повернуть руль в левую сторону (с правой стороной так же).
5. Определить толщину накладок на тормозных колодках. Это можно сделать, если воспользоваться смотровым отверстием, которое располагается в подвижной скобе суппорта. При проведении этой процедуры необходимо помнить, что если толщина фрикционной накладки составляет менее 1,5 мм, то замена требуется в обязательном порядке.
6. Поставить домкрат под задние колёса, после чего демонтировать их и снять тормозной барабан.
7. Измерить толщину фрикционных накладок при помощи штангенциркуля или обыкновенной линейки. Помимо малой толщины накладок, замену требуется производить, если они плохо соединены с основанием или во время проверки были обнаружены масляные следы.

Чтобы произвести проверку правильно, требуется подготовить необходимые инструменты, а именно домкрат, телескопический ключ, штангенциркуль, функции которого может выполнить обычная линейка. Для проведения этой процедуры не требуется каких-либо специальных знаний или большого опыта. Чтобы установить необходимость замены, автолюбитель должен обладать только базовыми навыками и иметь общее представление об алгоритме проведения работ.

Однако неопытным хозяевам авто, которым никогда не приходилось проверять износ колодок, не рекомендуется производить такую проверку в «одиночку». Дело в том, что если уровень износа расходного материала будет определён неверно, то это может повлечь за собой снижение эффективности тормозов или отказ всей системы в самый неподходящий момент. Лучшее решение в такой ситуации — проводить диагностику в условиях специализированного автосервиса. Специалисты смогут быстро произвести проверку и при необходимости заменят расходный материал.

Как поменять тормозной цилиндр (поршень) на дисковых тормозах

Если в процессе замены тормозных колодок были обнаружены потеки тормозной жидкости вокруг цилиндра или разрывы резинового пыльника, то обязательно меняем пыльник и резиновое уплотнительное кольцо, которое сидит в канавке внутри суппорта.

Прежде чем выполнять данную операцию нужно обязательно запастись всеми необходимыми резиновыми деталями. В продаже можно найти специальные ремкомплекты для тормозной системы. Также понадобится тормозная жидкость.

Чтобы вытащить поршень из суппорта, нужно просто надавить на педаль тормоза несколько раз, в результате он выйдет полностью. Перед выполнением этой операции желательно долить до краев тормозную жидкость в бачок. Это необходимо сделать, чтобы в тормозную систему не попал воздух, иначе придется ее всю прокачивать. Операцию по извлечению тормозного цилиндра лучше выполнять с помощником. Один давит на педаль, а второй смотрит за выходом поршня и говорит, когда необходимо остановиться. Но при необходимости все это можно сделать одному, только придется после каждого нажатия на педаль идти и смотреть выпал цилиндр из своего гнезда или нет.

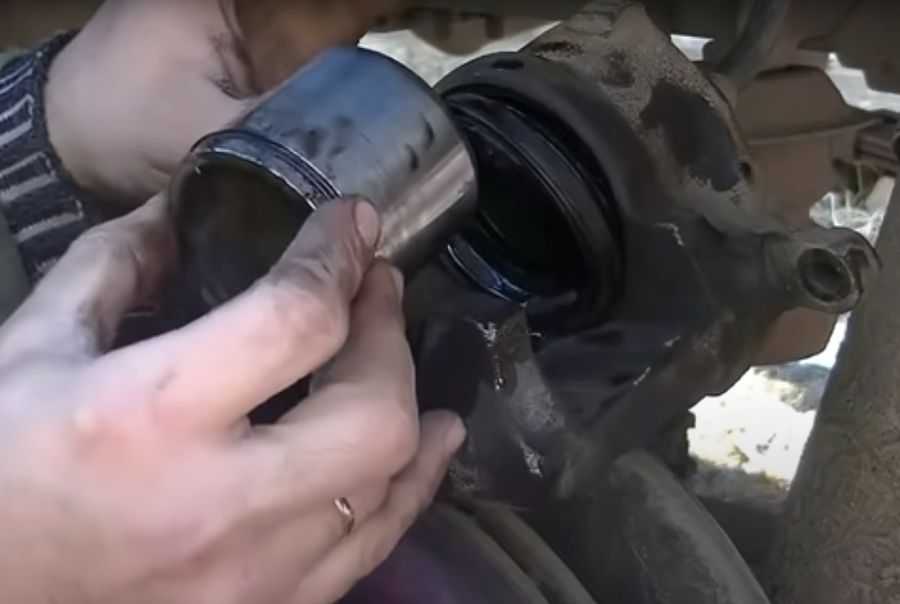

Вынули тормозной цилиндр

 Когда цилиндр выйдет из своего гнезда, выльется небольшое количество тормозной жидкости, соответственно в бачке уровень жидкости просядет, придется опять долить его до краев. Пережимать тормозной шланг чем-либо не рекомендуется во избежание его повреждения и растрескивания.

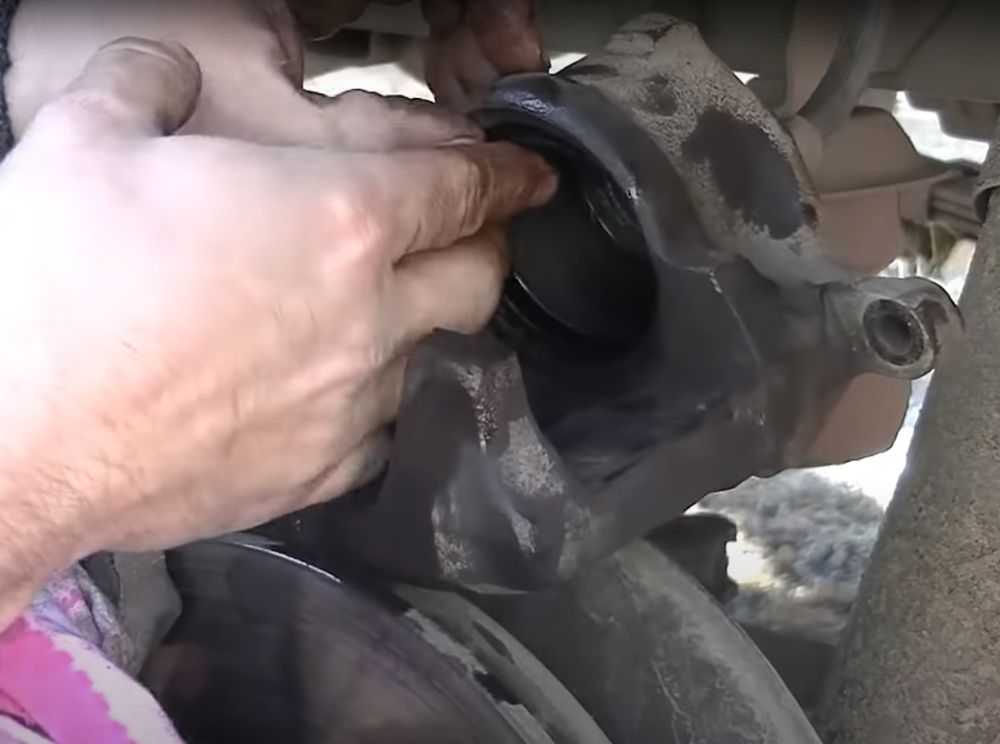

Так как по факту внутри суппорта останется открытым отверстие для подачи тормозной жидкости, то она будет все время подкапывать. Это не критично, главное следить за ее уровнем в бачке. Если бачок с тормозной жидкостью опустеет, то придется прокачивать всю систему.

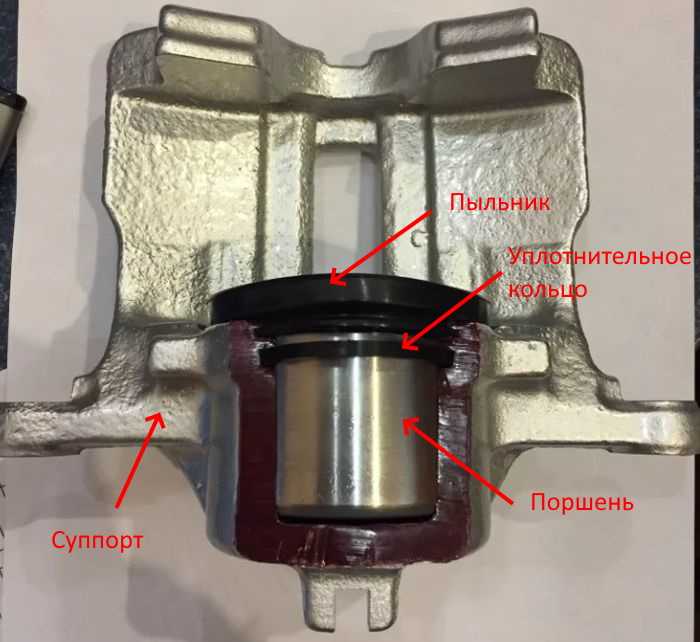

Вынимаем пыльник и уплотнительное резиновое кольцо.

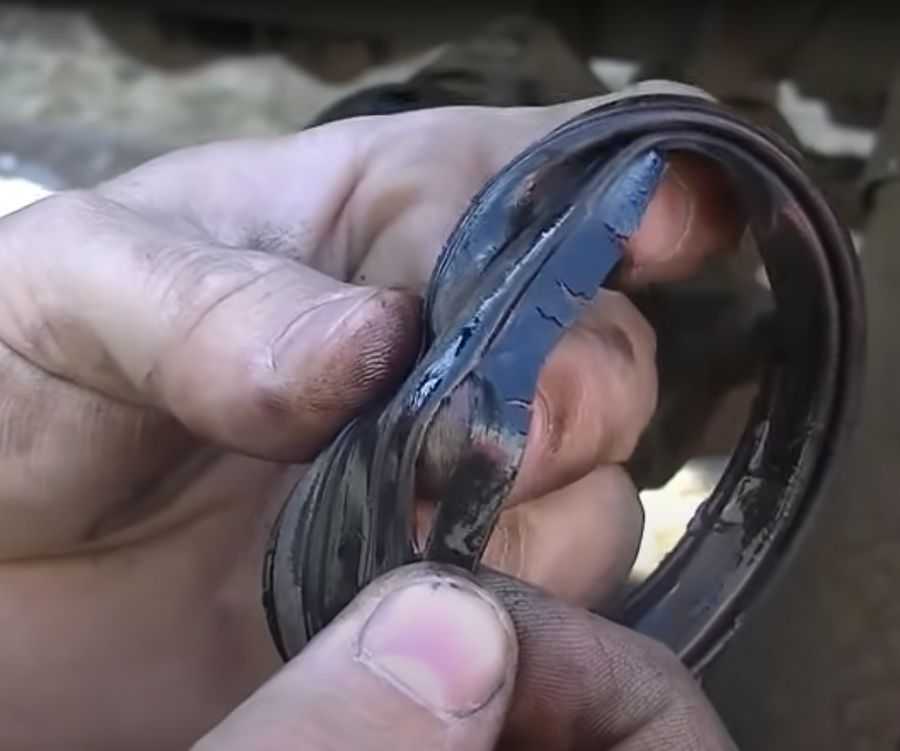

На фото хорошо видно поврежденный пыльник тормозного цилиндра.

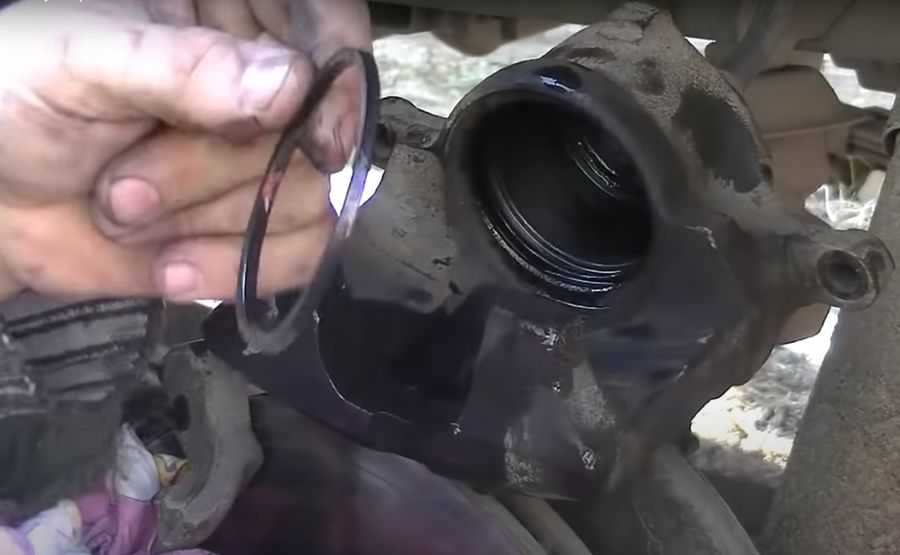

Вытаскиваем резиновое уплотнительное кольцо.

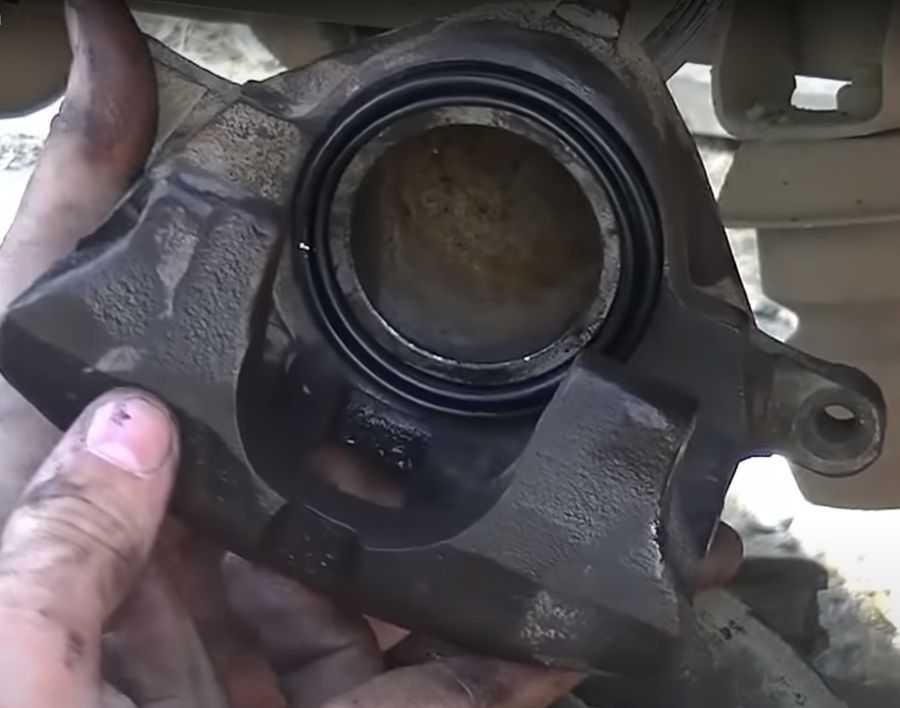

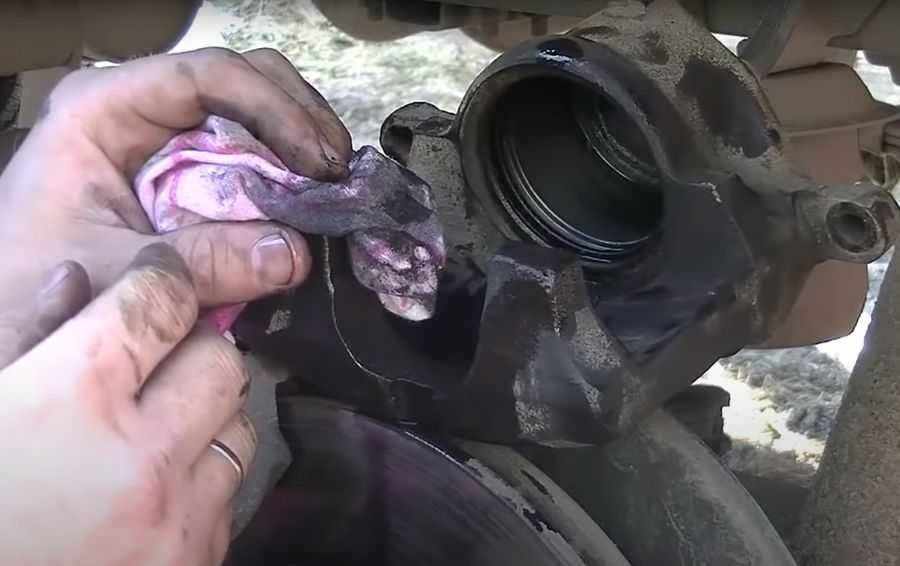

Хорошо очищаем все канавки, где стоят резиновые кольца и пыльник. Суппорт внутри протираем чистой тряпкой.

Устанавливаем новое резиновое кольцо внутрь суппорта, это сделать довольно легко.

После установки смачиваем его тормозной жидкостью, чтобы наш цилиндр хорошо скользил по этому кольцу.

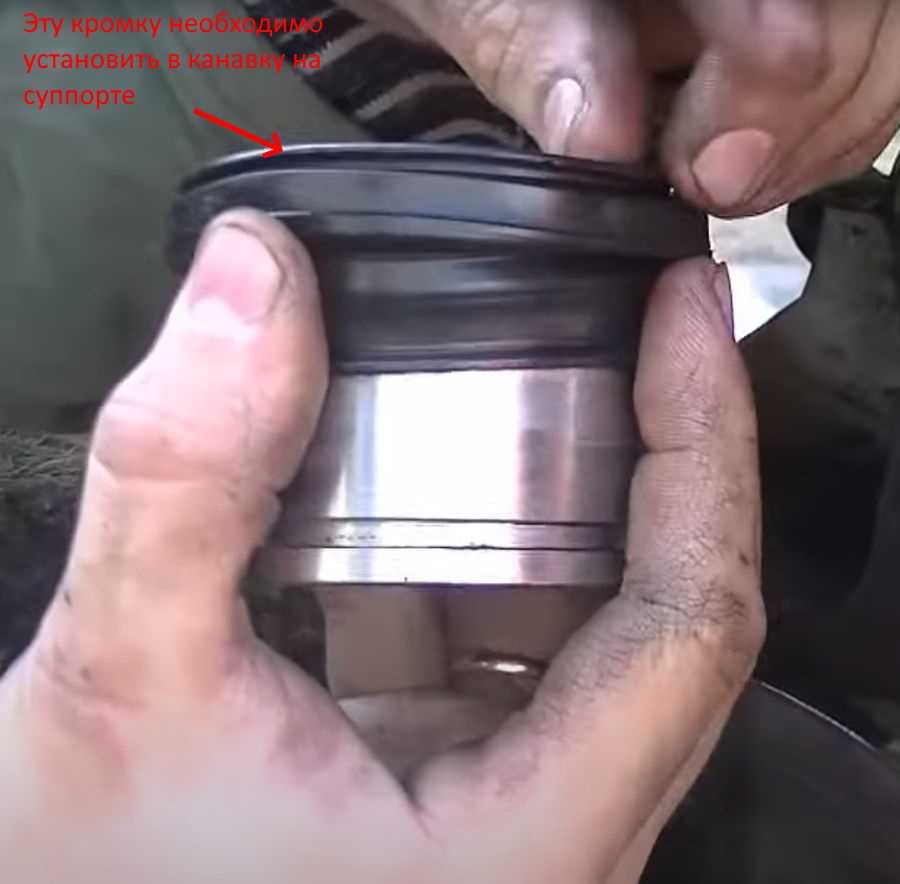

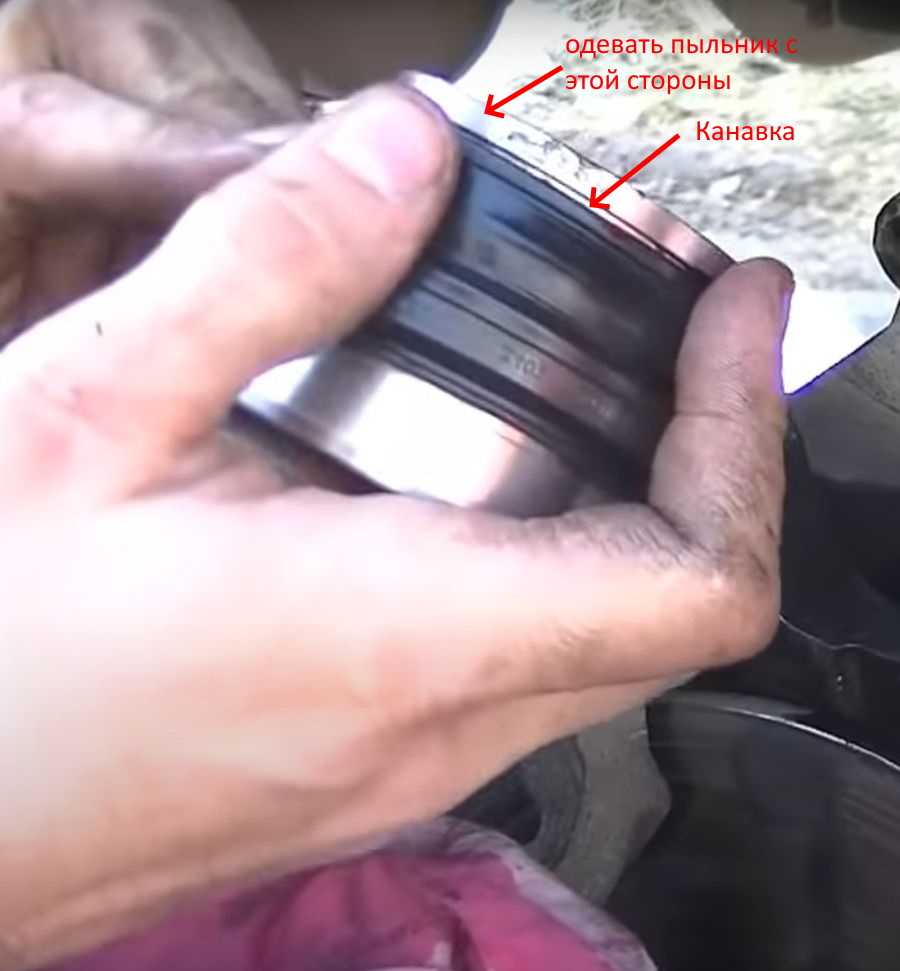

Теперь одеваем новый пыльник на цилиндр. Одевать пыльник нужно со стороны канавки на цилиндре. Так он станет в нужное нам положение.

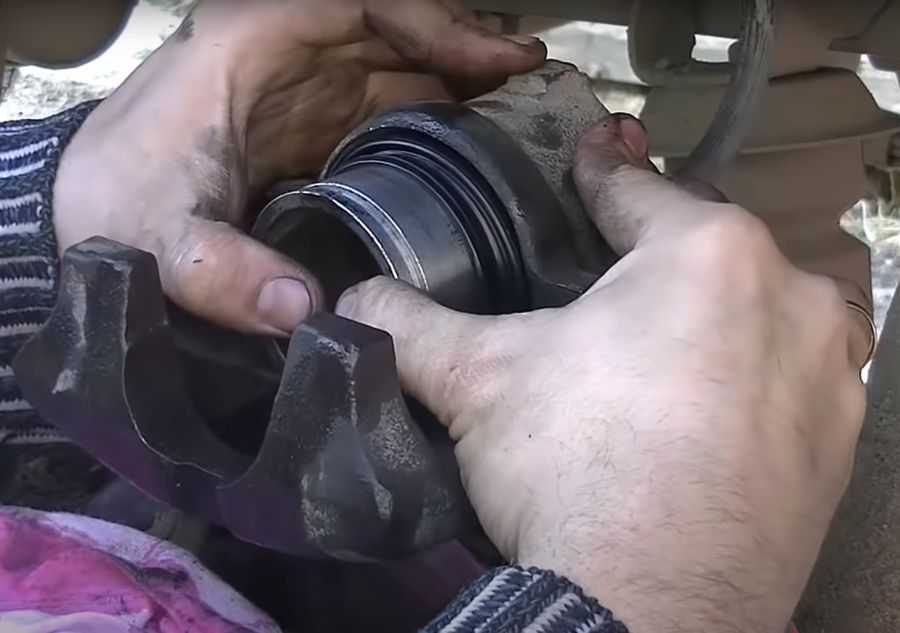

Стаскиваем пыльник через канавку на другую сторону тормозного цилиндра, на его самый край. Должно получиться как на фото. Цилиндр не стоит смазывать тормозной жидкостью так как он станет скользким, и пыльник будет соскакивать с него.

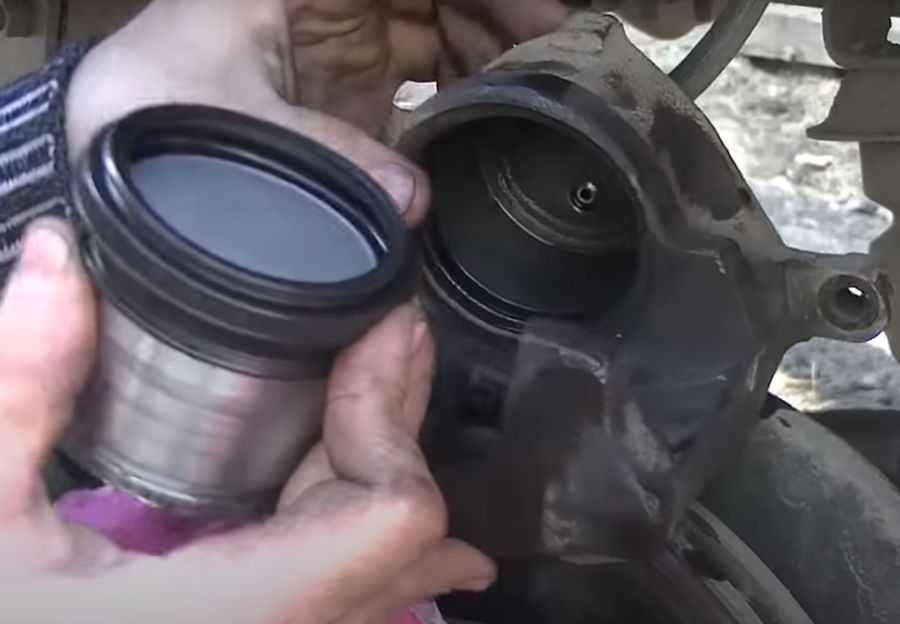

На фото видно тормозной цилиндр, подготовленный к установке.

Перед установкой тормозного цилиндра на место необходимо выкрутить тавотницу из суппорта, через которую осуществляется прокачка тормозной жидкости. Это необходимо сделать, чтобы воздуху было куда выходить иначе цилиндр не получится установить на место.

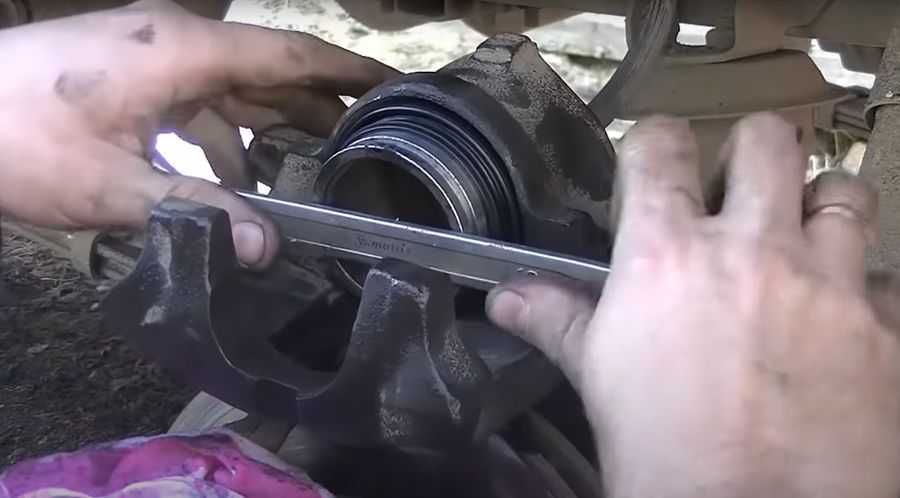

Теперь засовываем кромку пыльника в канавку на суппорте. Это довольно сложно, но возможно

Можно помогать себе неострой плоской отверткой, только это нужно делать осторожно, чтобы не повредить краем отвёртки пыльник

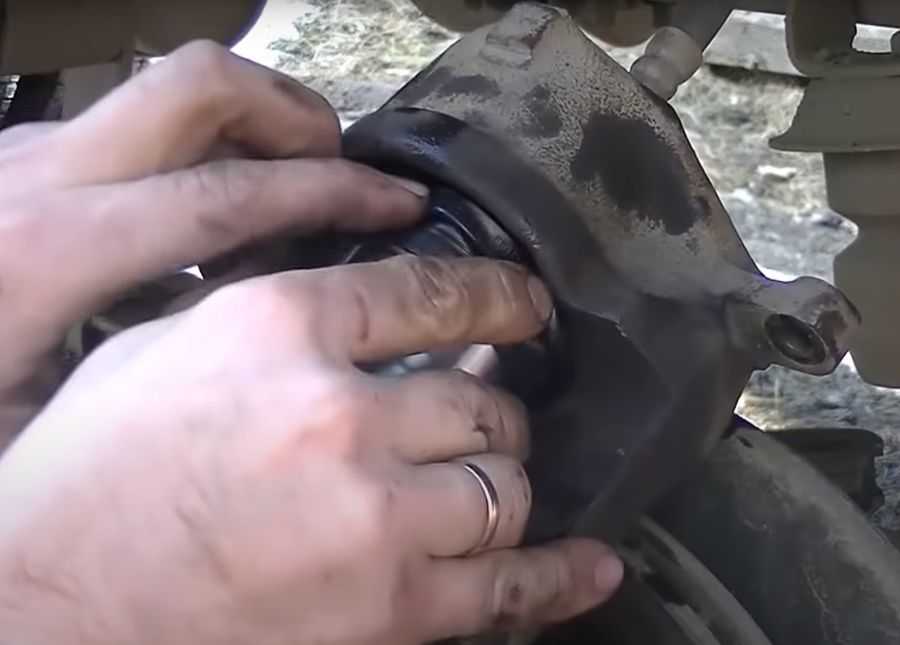

Вставляем кромку пыльника одной стороной в канавку суппорта.
Теперь пробуем вставить другую сторону пыльника. Помогаем себе плоской не острой отверткой.

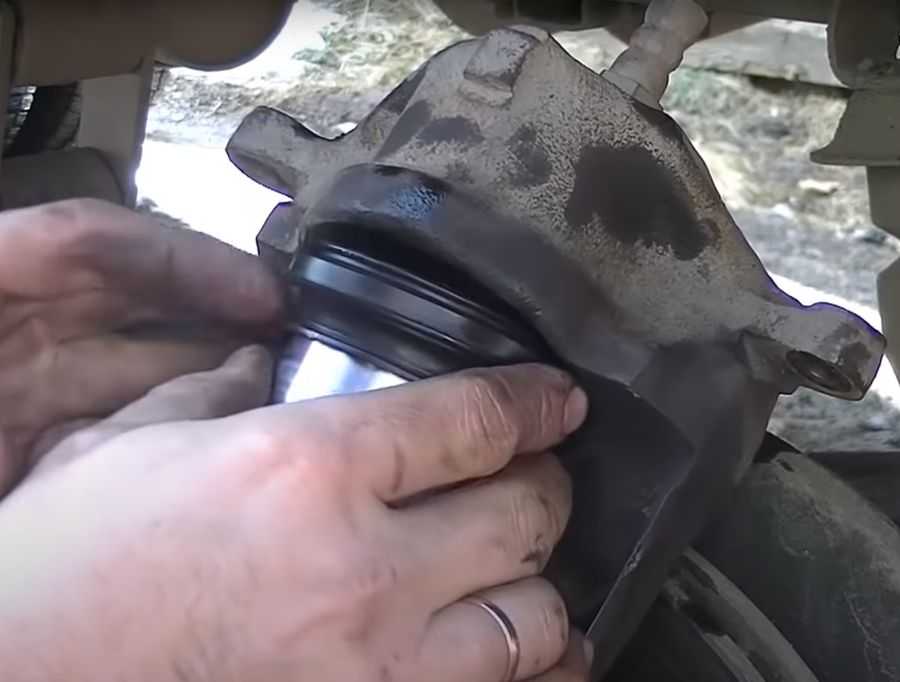

Вставили пыльник.
Вдавливаем цилиндр внутрь.
Вдавливаем цилиндр практически полностью, при этом край резинового пыльника должен зайти в канавку на поршне.

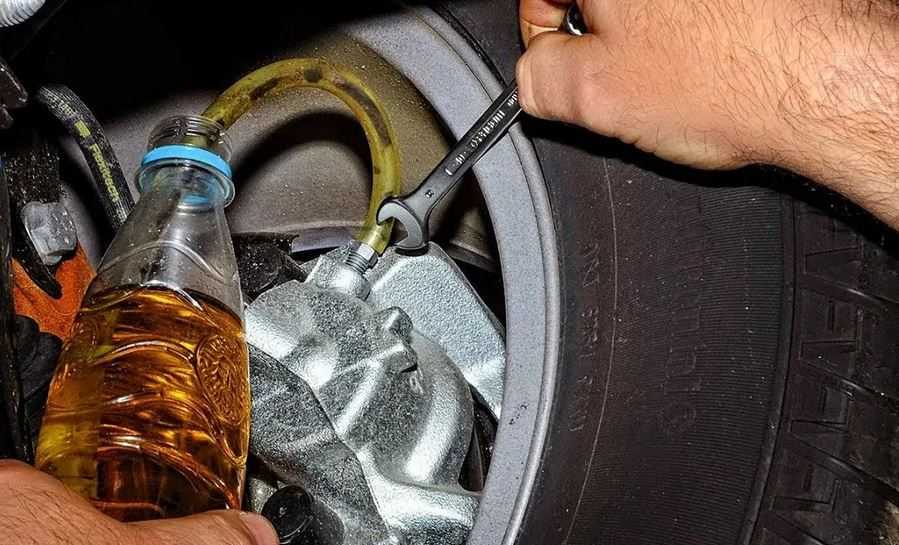

После установки цилиндра внутри тормозного суппорта образуется воздушная пробка, ее обязательно необходимо выгнать. Поэтому закручиваем тавотницу на место, одеваем на нее трубочку от медицинской капельницы и прокачиваем тормоза. Конец трубочки опускаем в любую небольшую ёмкость. Во время прокачки следим за уровнем тормозной жидкости в бачке и при необходимости подливаем ее и таким образом не даем воздуху попасть в тормозную систему. Педаль тормоза нажимаем до тех пор, пока трубочка не заполниться тормозной жидкостью без пузырей. Перекрываем тавотницу и снимаем трубочку.

Теперь нужно проверить качество произведенных работ.

 Для этого нажимаем на тормоз и проверяем как выходит поршень, если потеков тормозной жидкости вокруг поршня нет, то значит все резинки стали на свои места. Если же появились потеки жидкости или пыльник начал вылазить, то придётся все переделывать. Здесь главное не переусердствовать и не выдавит поршень совсем из своего места.

Когда нужна замена

Диски нужно менять через 40-100 тысяч пробега, все зависит от модели машины, особенностей ее эксплуатации и качества установленных запчастей. Сроки могут быть и больше, если состояние элементов хорошее и износ не превышает допустимые значения. Колодки меняют намного чаще, средний период на машинах с автоматической коробкой передач составляет от 25 до 30 тысяч километров, с механической – от 30 до 50 тысяч. Основные признаки износа:

1. Тормозной путь стал заметно больше.
2. Уровень тормозной жидкости уменьшился и стоит на месте. Если постоянно уменьшается, значит, есть протечка и ремонт надо делать срочно.
3. Педаль тормоза проваливается или ее ход стал намного больше.
4. Писк дисков при торможении или любые другие посторонние звуки.
5. Металлический скрежет во время движения, возникает из-за сильного износа колодок. Это приводит к порче дисков.
6. Биение при резком торможении. При сильной деформации оно возникает постоянно.
7. Машину уводит в сторону при нажатии на педаль.
8. Повреждения или деформации, выявленные при осмотре после снятия колеса.

К сведению!

На многих моделях установлены датчики износа колодок. Когда их толщина меньше допустимого значения, на панели загорается лампочка. Есть более простой вариант – внутри колодки ставят пружину, после истирания накладки она трется о диск и раздается характерный писк.

Любые нарушения работы тормозной системы требуют немедленного вмешательства. Проще всего заехать на диагностику, но можно проверить и самостоятельно, снимая поочередно колеса и осматривая диски и колодки, Не забывать о том, что причиной проблем может быть главный тормозной цилиндр или другие элементы, входящие в конструкцию.

Обкатка тормозных колодок после замены

Зачастую после самостоятельной замены колодок автолюбители забывают выполнить обкатку нового расходного материала и сразу начинают эксплуатировать тормозную систему в «агрессивном» режиме. Такое отношение с большой долей вероятности может повлечь за собой преждевременный выход из строя элементов тормозной системы (и речь идёт не только о колодках). Такое использование провоцирует появление «свиста» при торможении в 80% случаев.

Чтобы увеличить срок службы тормозов, требуется произвести обкатку, придерживаясь следующего алгоритма:

Разогреть тормозную систему. Для этого нужно, не начиная движение, несколько раз нажать на педаль тормоза (2–3 раза). Это поможет создать нужное давление. Начать движение, используя прерывистые торможения первые 300 км. При этом требуется избегать сильных или долгих нажатий на педаль. Такие «процедуры» дают возможность не допустить перегрева колодок сразу после установки

Во время обкатки требуется обращать внимание на сильные шумы и вибрации, возникающие при срабатывании тормозной системы. Присутствие подобных явлений может указывать на неправильную сборку или установку элементов тормозной системы

Если подобные «симптомы» будут иметь место, то потребуется в кротчайшие сроки произвести проверку самостоятельно или обратиться в автосервис, где была произведена замена расходных материалов. Произвести окончательную обкатку. После прохождения первых 300 км требуется выполнить от 3 до 5 интенсивных торможений. Начинать подобное торможение требуется на скорости от 90 до 110 км/ч. Начальное усилие при нажатии на педаль должно быть средним, потом его требуется усиливать до полной остановки (её можно не производить: просто максимально замедлиться). Между интенсивными торможениями нужно давать системе остыть в течение 1 минуты. После проведения начальной обкатки и серии интенсивных торможений проехать несколько километров и стараться совсем не использовать тормоз. Это нужно, чтобы максимально охладить тормозную систему.

Обкатка производится с целью подготовить материал, из которого сделаны колодки, к воздействию высоких температур, возникающих в точке трения во время торможения. Проведение описанных «процедур» позволяет избежать температурного шока (он провоцирует быстрый износ) и эффективно притереть рабочие поверхности колодок и тормозных дисков.

Для выполнения обкатки требуется иметь определённый опыт, при отсутствии которого доверить описанную процедуру более опытному специалисту — лучшее решение. Это поможет избежать нанесения вреда тормозной системе при выполнения «грубой» обкатки.

Какие инструменты нужны для замены тормозных колодок своими руками?

Перед тем как начинать «готовить» машину к процедуре замены требуется собрать необходимые инструменты и иные вещи. В их число входит:

1. 1. Руководство по эксплуатации. Если автолюбитель производит замену колодок самостоятельно, то ему необходимо убедиться, что подобное руководство имеется в наличии. Если «книга» купленная вместе с автомобилем составлена не подробно, то необходимо приобрести более качественное издание с подробными пошаговыми инструкциями. Подобное руководство пригодится автолюбителям, имеющим малое количество опыта, так как поможет точно определить места установки домкрата, опор для удержания ТС на весу и получить иные сведения для проведения процедуры замены.
   2. Домкрат. Как правило, он идёт в комплекте с новым автомобилем. Домкраты, предоставляемые производителем, идеально подойдут для замены колеса, но для проведения демонтажа колодок «родные» домкраты подходят не всегда. Дело в том, что они зачастую не могут поднять больше половины массы всего автомобиля, так как производитель считает, что для замены колеса такой грузоподъёмности вполне достаточно. Но для замены колодок нужно приспособление, способное поднять до ¾ массы машины. Если речь идёт о легковом автомобиле, то правильное решение — приобрести домкрат, рассчитанный на 3 тонны. Это позволит обеспечить безопасность и поднимать более тяжёлые машины при необходимости.
   3. Подъёмная опора. Она требуется для стабильного удержания автомобиля в воздухе после того как был совершён подъём при помощи домкрата. Каждая такая «подставка» имеет индивидуальные характеристики грузоподъёмности, поэтому приобретать их требуется, основываясь на общей массе личного автомобиля. Лучшее решение — покупать изделия с запасом грузоподъёмности.
   4. Инструмент для регулировки суппорта. Он даёт возможность самостоятельно произвести калибровку суппорта при необходимости. Сделать её можно и другими способами, но зачастую все они являются менее эффективными, особенно если у автолюбителя отсутствует опыт.
   5. Новые колодки и тормозные диски (при необходимости). Опытный автолюбитель всегда заранее подготовит расходные материалы для замены износившихся, перед тем как производить демонтаж колеса и снятие старых колодок.
   6. Тормозная смазка. Её требуется подготовить в обязательном порядке, так как она нужна для нанесения на поверхности новых колодок и суппортов при обратной сборке.
   7. Набор торцевых и баллонных ключей.

Набор ключей для автомобиля, набор ключей и головок, набор удлиненных головок, торцевые удлиненные головки, 108 предметов, трещотка 1/2 1/4

Подготовив перечисленные инструменты и материалы заранее, автолюбитель максимально ускорит процедуру замены.

Задние тормоза

Устройство

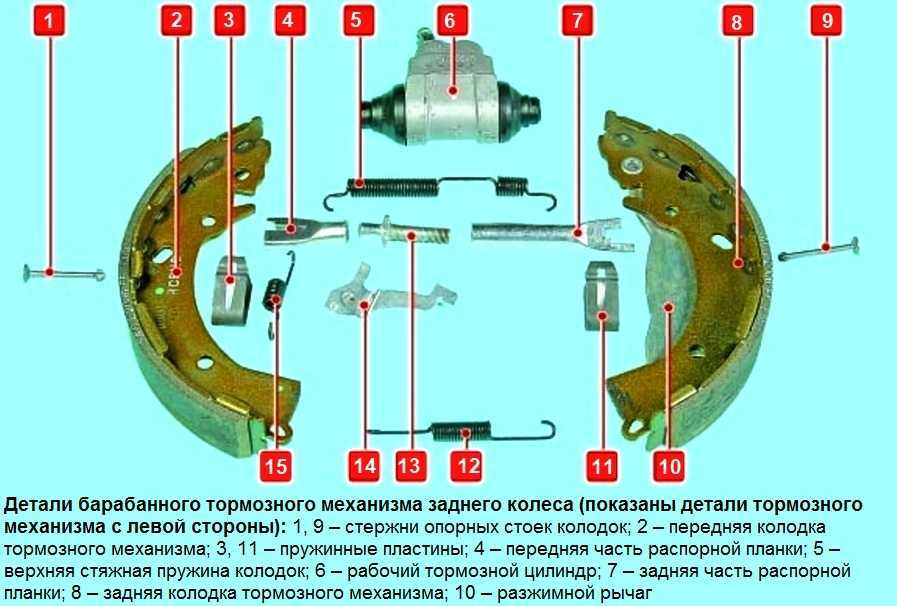

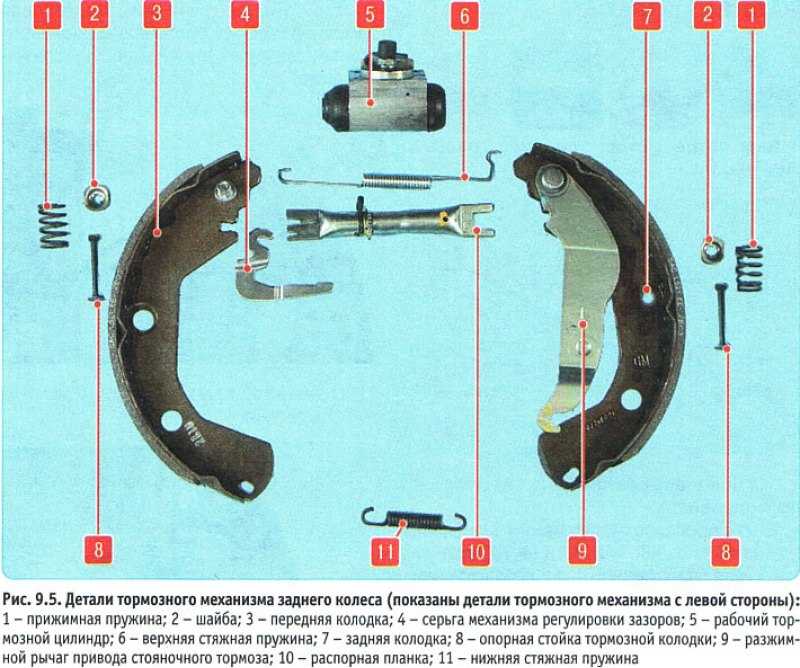

Если автовладелец справился с заменой планок на передних колесах, то вопрос, как заменить задние тормозные колодки, будет для него стоять не так остро. А если на машине обе пары тормозов дисковые, то такая замена вообще не составит труда. Если же на задних колесах тормоза барабанного типа, то произвести замену будет немного сложнее. Но следуя нижеописанным советам, сделать это правильно не столь трудно. Барабанные тормоза несут меньшую нагрузку при остановке, в отличие от передних дисковых. Естественно, устройство их разнится. Механизм тормоза задних колес состоит из таких составляющих:

1. Гайка, фиксирующая ступицу.
2. Ступица, на которую крепится колесо.
3. Пружина, стягивающая нижнюю часть колодок.
4. Одна из тормозных колодок.
5. Пружина направляющая.
6. Цилиндр колесный тормозной.
7. Пружина, стягивающая верхнюю часть колодок.
8. Разжимная (распорная) планка.
9. Палец, фиксирующий рычаг ручника.
10. Рычаг, ручного тормоза.
11. Кожух, защищающий механизм от грязи.

В отличие от дискового, барабанный тормозной механизм работает немного по-другому. При нажатии педали тормозная жидкость поступает по трубкам и шлангам и воздействует на оба поршня в рабочем цилиндре. Поршни прижимают планки к боковым сторонам барабана, тем самым замедляя скорость движения.

Процесс замены

При подготовке к этим работам также нужно выбрать ровную поверхность. Фиксируем передние колеса упорами. Не выжимая ручной тормоз, включаем первую передачу. Затем ослабляем болты, крепящие колесо к ступице. Домкратом поднимаем одну сторону. Выставляем под нее опорную подставку. После чего выкручиваем болты и снимаем колесо. Теперь можно приступать к разборке механизма:

Первым делом переходим к снятию тормозного барабана, зафиксированного на ступице двумя направляющими шпильками. Выкручиваем шпильки. Если барабан легко не снимается, вкручиваем поочередно в другие имеющиеся отверстия два подходящих по диаметру болта (или те же самые шпильки). Используем их как съемник.

• Получив доступ к механизму, сначала сжимаем мощной отверткой или монтировкой разведенные поршни цилиндра, воздействуя на планки. Если этого не сделать, невозможно будет одеть назад барабан, поставив новые колодки. Не забываем следить за уровнем тормозной жидкости, который при сжатии поршней цилиндра может вылиться из бачка. Поэтому перед началом работ нелишним будет избыток жидкости удалить из бачка при помощи большого шприца.
• Затем пассатижами или круглогубцами, снимаем обе стягивающие пружины: верхнюю и нижнюю.

• Отсоединяем тросик ручника от рычага. Снимаем разжимную планку.
• Теперь демонтируем сами колодки.

С колодки, находящейся сзади, демонтируем сам рычаг ручника. Установка колодок и сборка механизма тормозов своими руками выполняется в обратном порядке.

Закончив работу с одним колесом,повторяем то же самое и на втором.

Заменив колодки перед выездом на дорогу, нужно выполнить несколько контрольных действий. Сев за руль, нажать тормозную педаль энное количество раз, чтобы поршни, разжавшись, подвели к дискам колодки. Затем, выехав на свободное место без препятствий, проверьте на ходу работу тормозов. Следите, чтобы не было заносов при торможении, свидетельствующих о неравномерном срабатывании тормозов.

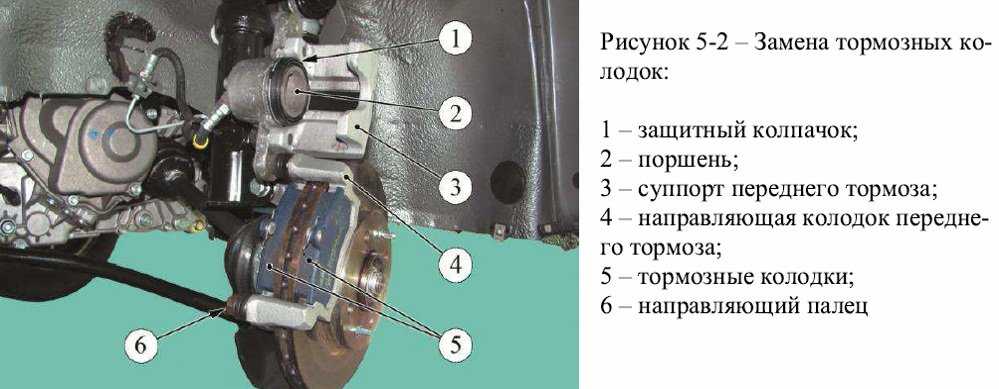

Замена передних колодок (дисковые тормоза)

При торможении диски с колодками могут нагреваться до температуры свыше 300 градусов. Чтобы не получить ожоги, нужно убедиться что тормозной механизм успел остыть.

Работа выполняется в два этапа: демонтаж старых колодок и установка новых.

В зависимости от конструкции механизма, замену старых деталей можно выполнить без снятия суппорта или только после его демонтажа.

Независимо от этого, первое, что нужно сделать — снять колесо и демонтировать прижимные пластинки, которые предотвращают вибрацию колодок.

Если демонтаж суппорта не требуется, колодки снимаются следующим образом:

1. Расшплинтовать и извлечь направляющие.
2. Развести колодки, утопив тормозные цилиндры струбциной или мощной отверткой.
3. Извлечь старые детали.

Если колодки невозможно снять без демонтажа суппорта, придется приложить чуть больше труда:

1. Открутить болты, которые удерживают суппорты.
2. Аккуратно извлечь болты.
3. Поднять суппорт над тормозным диском.
4. Вывесить детали на рычаге или пружине при помощи веревки или проволоки.

Проследите, чтобы тормозной шланг не перекрутился и убедитесь что ему не грозит повреждение инструментом или колодками. Суппорт не должен висеть на шланге.

Открутить болты или извлечь с посадочных мест шпильки, фиксирующие колодки.
Проверить состояние креплений и при необходимости заменить их новыми.
Достать тормозные колодки.

Из-за большой толщины накладок новые детали не удастся сразу установить на посадочное место. Для этого нужно полностью вдавить поршни тормозного механизма в цилиндры. Для этого их придется сдавить струбциной. При ее отсутствии можно попробовать обойтись монтировкой или мощной отверткой.

При вдавливании поршня тормозная жидкость перетекает по трубкам в бачок. При этом он может переполниться. Нужно следить, чтобы жидкость не попала на краску в подкапотном пространстве.

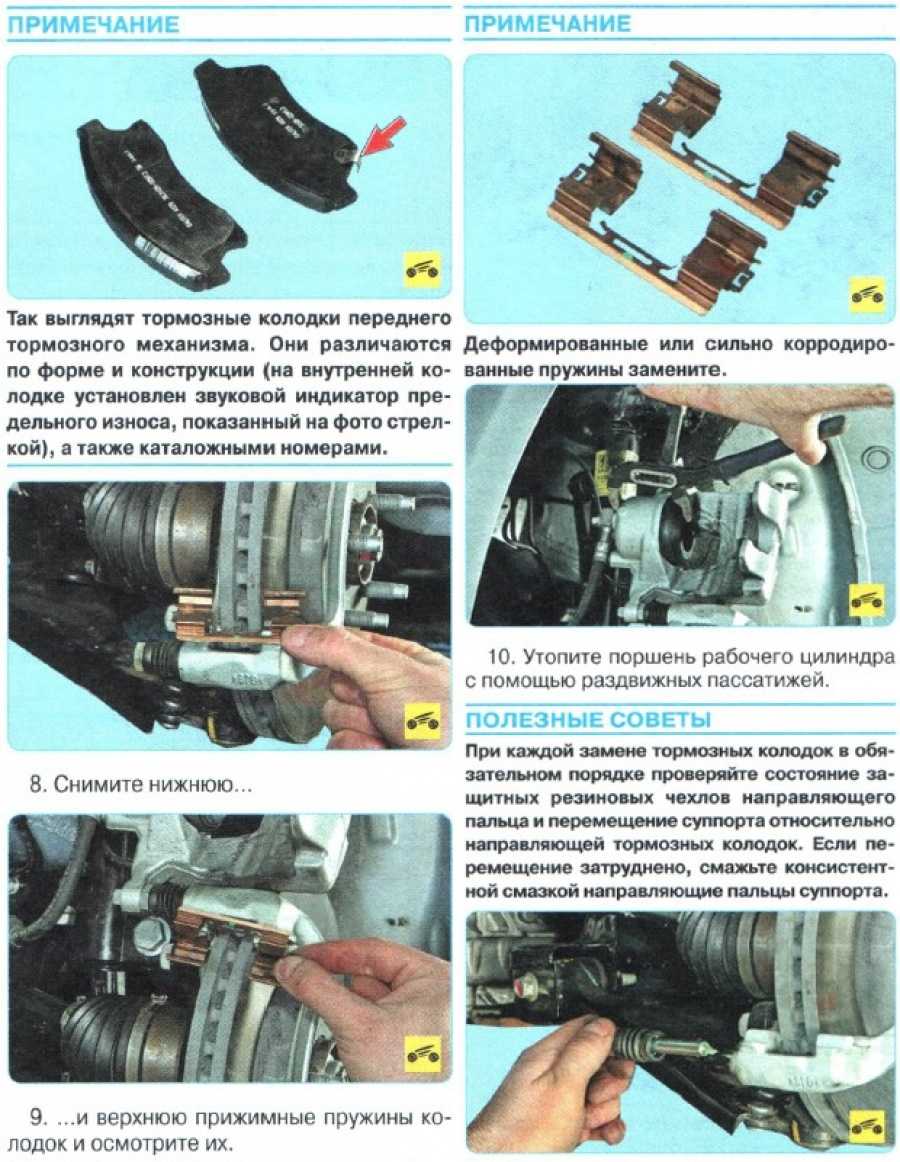

Далее остается лишь поставить новые колодки на место. Установка производится в порядке, обратном снятию

Важно не забыть зашплинтовать шпильки и правильно вставить пластины, предотвращающие вибрацию колодок

Момент затяжки болтов, удерживающих тормозные суппорты, нужно узнать из инструкции по эксплуатации машины.

Признаки износа тормозных колодок:

• увеличение тормозного пути автомобиля;
• неправильное поведение тормозной системы при торможении;
• появление металлической стружки на тормозных дисках и колодках;
• стук при резком торможении;
• скрип при торможении.

Если хотя бы один из таких признаков появился, нужно немедленно произвести осмотр тормозов и при необходимости провести замену износившихся деталей.

Визуально вы можете обнаружить такие повреждения дисков и колодок:

• толщина накладки колодки ниже требуемой техническими характеристиками;
• трещины или расслоения тормозной колодки;
• сколы и царапины на колодке, либо накладке;
• снижение толщины тормозного диска ниже требуемой техническими характеристиками;
• неравномерный износ колодок;
• появление по краю диска выступающего бортика.

После того, как колодки заменены им требуется время для того, чтобы притереться. Поэтому торможение может быть не столь эффективным. Если же по прошествии времени торможение не улучшилось, есть какие-либо стуки или вибрации то замена была произведена неверно и требуется повторение процедуры.
