Как понять, почему не работает обогрев зеркал, и починить самому?

—>Автозапчасти и СТО —>

Рассказываем. Понадобится мультиметр. Выставляем предел измерений на 20 В постоянки. (В нашем случае рассказываем о модели мультиметра DT 832).

Чтобы удостовериться что проблема именно в нитях, проверим подачу напряжения на них, для этого берем щупы мультиметра и делаем, как на изображении, (не бойтесь перепутать полярность на мультиметре, цифровые уже этого не боятся). Показатель прибора будет отображать слегка заниженное напряжение бортовой сети, примерно 12 В.

Один щуп ставим в правый конец нити обогрева. Можно его там даже как-то зафиксировать, но чтобы быстро, придерживаем щуп пальцами руки.

Второй щуп ставим в самую левую часть нити обогрева. Убеждаемся, что на экране около 11В. Значит, напряжение на нити приходит. Дальше ведем левый щуп вправо по нити. Если нить рабочая, то напряжение будет плавно падать вплоть до нуля при сближении щупов. Если нить повреждена, то напряжение будет все те же 11В вплоть до первого левого разрыва, а сразу за ним 0В. Итак, мы нашли первый разрыв. Если их несколько, то обнаружить таким методом можно только после ремонта первого. У меня разрывов было на каждой нити по два, я точно знал, где они, поэтому восстанавливал сразу.

Дальше был куплен американский набор для восстановления Permatex. В комплекте стеклянная баночка с раствором (цвет очень похож на наш, только чуть-чуть светлее), аппликатор (прямоугольничек с прорезью, был сразу выкинут, потому что прорезь шириной почти миллиметр — слишком широкая) и кисточка (после первого использования раскрошилась и была заменена на обычную тоненькую беличью из магазина канцтоваров).

Набор для восстановления можно спросить в автомагазинах.

Но можно использовать токопроводящий клей, доступный в магазинах, например Контактол

Токопроводящий клей можно свободно приобрести в любом радиомагазине или на радиорынках.

Форму нити придавал малярным скотчем, очень удобно. Главное аккуратно приклеить две полоски скотча над и под нитью.

Технология такая: 1. Феном сушим место разрыва. 2. Заклеиваем скотчем сверху и снизу от нити место разрыва вдоль нити. 3. Обезжириваем. 4. Кисточкой аккуратно наносим тонкий слой восстановителя. 5. Ждем 10 минут. 6. Наносим еще один слой. 7. Ждем 10 минут. 8. Наносим третий слой. 9. Ждем сутки. 10. Очень аккуратно в направлении вдоль нити снимаем скотч. Аккуратно, потому что в первый раз я скотч снимал через час после нанесения и резко. Снял вместе с восстановителем. 11. При необходимости подчищаем канцелярским ножиком. 12. Включаем (не раньше, чем через сутки после ремонта), смотрим на результат.

Место ремонта греется намного сильнее, а сама восстановленная нить греется слабее целых. На фото видно.

Тут я сначала решил, что положил слишком толстый слой восстановителя и нужно счищать. Но все обдумав, пришел вот как какому выводу. При разрыве в месте разрыва сопротивление нити возрастает до бесконечности. Наша задача его уменьшить. Если бы я положил слишком большой слой, то сопротивление уменьшил бы слишком сильно, так как по школьной формуле = ( * ) / . То есть увеличивая сечение, мы уменьшаем сопротивление, а значит и разогрев в этом месте. А раз в месте ремонта греется сильнее, чем в других, значит сопротивление слишком большое. Следовательно, толщину ремонтного слоя нужно наращивать.

С боковыми зеркалами по диагностике принцип тот же, но процесс восстановления затруднен тем что нагревательные нити зеркала закрыты пластиковым коробом. Здесь у кого как получится, советовать не будем.

Инструменты необходимые для поиска поломок системы обогрева зеркал:

1. Тестер или автомобильная лампочка 2. Отвертка (не помешал бы еще крючек для вязания) 3. Предохранители автомобильные 4. Возможно понадобятся провода 5. Может понадобится паяльник 6. Изолента

Итак, первое что стоит проверить это предохранители.

Скорее всего предохранитель для обогрева зеркал и заднего стелка находятся где то на щитке внутри салона.

Если вы знаете точное расположение этого предохранителя либо можете прочитать об этом в документации, можете проверить только его.

Если вам не известно какой предохранитель отвечает за подогрев, то лучше проверить все.

Далее следует проводка. Для того что бы проверить проводку, вам необходимо будет снять зеркало.

За зеркалом вы можете найти контакты которые подключены к подогреву. Их нужно аккуратно отсоединить (зачастую они просто снимаются если потянуть их от зеркала). Затем включить кнопку обогрева так что бы горела лампочка на кнопке и померять тестером напряжение на контактах — оно должно быть в районе 12-14 Вольт. Если тестера нет можно проверить состояние проводки лампочкой. Для этого просто подключите ее к выводам подогрева у зеркала — лампочка должна гореть при включенном обогреве.

Если лампочка не горит, или тестер ничего не показывает, скорее всего проблема где то в проводке или в кнопке. Что бы найти проблему вам придется вынуть кнопку и проверить на выводных контактах напряжение либо наличие тока лампочкой. Если на выходе кнопки все работает, стоит поискать обрыв провода до зеркала, либо замыкание или нарушение изоляции. В нужном месте необходимо спаять и заизолировать проводку (возможно заменить провода).

Часто ломаются сами контакты (выводы) у клемников подогрева. Визуально за счет гибкой изоляции это даже нельзя заметить. Контакты просто переламываются и отходят от основного провода на несколько миллиметров, изоляция же тянется и скрывает под собой обрыв. Для этого попробуйте по-сгибать контакты или прижать их к клемникам. Если проблема в этом — придется перепаять клемники и заизолировать их.

Если и с проводкой все хорошо, скорее всего проблема в самом обогреве. Что бы определить целы ли нити накала обогрева зеркал, нужно померять сопротивление на контактах обогрева. Сопротивление должно быть примерно 10-30 Ом.

В случае если обогрев зеркал перегорел, лампочка никак не отреагирует.

Одна из самых частых поломок это отламывание контактов от медных площадок для крепления контактов на пластиковой пленке заводского подогрева зеркал. Обычно эти площадки расположены на концах нити накала.

Если проблема в креплении контактов вы можете попробовать их подпаять к медным пластинам. Не забывате что и медные дорожки и пленка имеют свойство плавиться и скручиваться от больших температур.

Кто нибудь обогрев зеркал устанавливал

Кто нибудь обогрев зеркал устанавливал,расскажите подробно!

Купил зеркальные элементы с подогревом, протянул проводку до реле подогрева заднего стекла, один провод на массу второй на черный провод колодки реле подогрева, при включении обогрева стекла работают и зеркала

Максим, а если элемент подогрева больше зеркала?

Денис, я купил уже готовые с обогревом элементы

Денис, и элемент прямо на само стекло зеркало наклеивать?

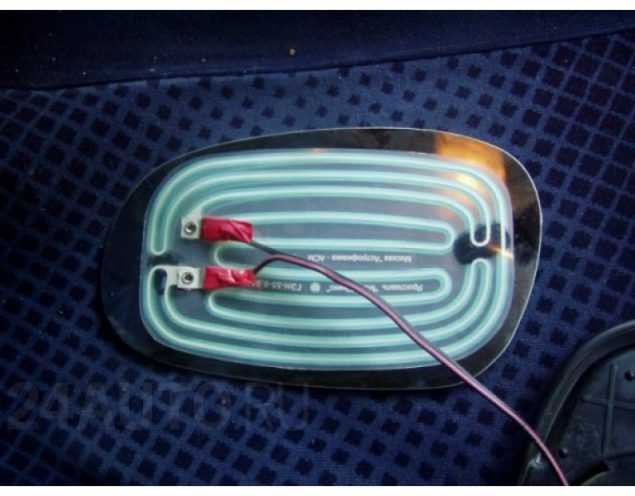

Подогрев зеркал универсальный ГЭН-55 такой?

Денис, купи готовые.зачем заморачиваться

Максим, крепить как?

Денис, снимаешь старые элементы и ставишь эти

Максим, то есть они на наш акцент как раз,?получается надо зеркала снять и одеть эти зеркала уже с подогревом и проводку кинуть?

Денис, так точно

Максим, а заказать где и сколько ждать?

Я заказал на Экзисте

Максим, а предохранитель куда ставить?

Денис, на тот провод который к реле будет идти, а где его расположить это уже твоя фантазия

Максим, это получается оригинальные они на хендай акцент?

Денис, нет это замена оригинальным, они чуть изогнутые а значит и мертвая зона больше просматриваеться, плюс они затемненные чучуть и значит ночью тебя не будут слепить в отражение и огромный плюс у них есть подогрев и они не дорогие, встают как родные

Максим, ясно,благодарю что подсказал!

Щас глянул на экзисте левое 1300

Денис, если будут проблемы с установкой на родные места, просто советую подрезать белые выпуклые штуки на месте крепления элемента

Денис, те что обвел

Денис, надеюсь разберешься, если что пиши

Максим, у тебя с эл.регулировкой на ручной регулировке другое крепление)

Денис, у меня как раз таки ручная)))

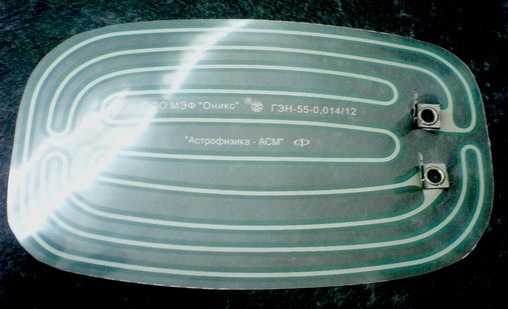

Проще и дешевле купить гэн 55, 300рублей стоят. Что бы само зеркало отклеить от пластика надо в горячей воде подержать минут 5

Максим, чет я туплю значит)))

Денис, преклееть то проще, но я и сами зеркала советую, они осферические и противослепящие

Максим, и стоят денег, сейчас по тыще за стекляшку)

Источник

Неисправность кнопки и проводки

После проверки и подтверждения исправности предохранителей, необходимо переходить к кнопке. Этот элемент также может выходить из строя. Проявление дефекта сопровождается отсутствием свечения светодиода. То есть, лампочка не будет включаться, и требуется ее замена. В этой ситуации проводится проверка напряжения на выводных контактах кнопки.

Порой возникает вопрос, где находится кнопка обогрева зеркал. Требуемый элемент может располагаться на блоке управления микроклиматом. Часто кнопка включения обогрева зеркал объединена с подогревом заднего стекла, тогда при включении будут работать две системы одновременно. Не исключены и ситуации разделения устройств, когда нужная кнопка располагается на водительской двери.

Как снять зеркало:

1. Регулировку нужно опустить вниз, что сопровождается появлением небольшой щели, позволяющей поддеть конструкцию и легко изъять ее.
2. Далее, отсоединяется разъем контактов, подключенных к подогреву. Достаточно их потянуть, особых усилий не требуется.

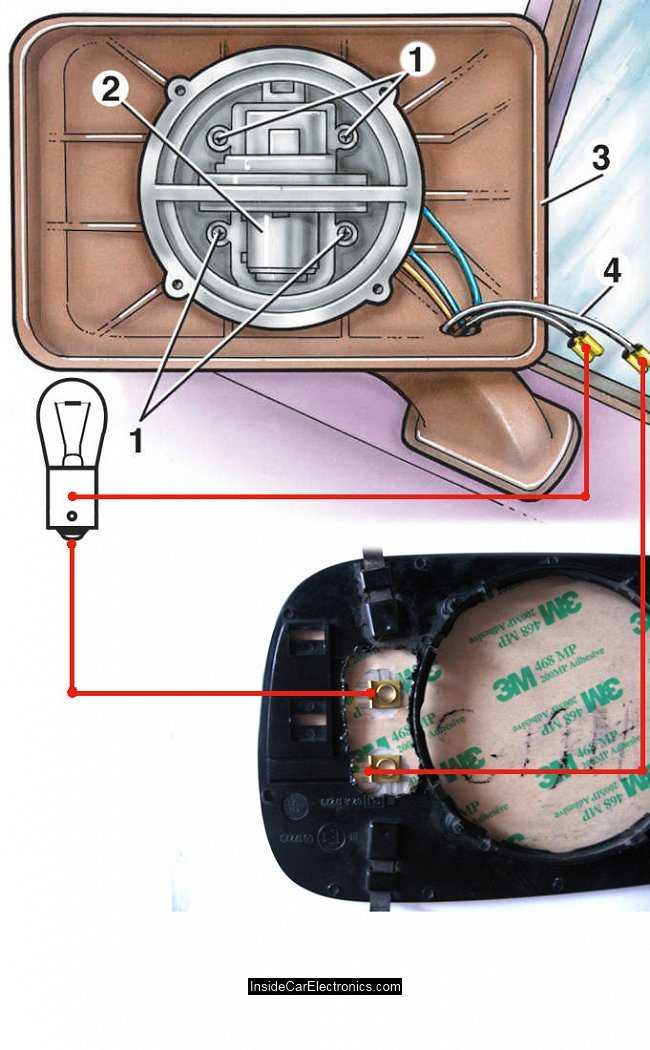

Проверка:

1. Используя мультиметр, определяем напряжение. При включенной кнопке показатель должен составлять 12–14В.
2. Проверка при помощи лампочки также предполагает подсоединение проводов к выводу. Если включить кнопку, лампочка будет гореть.

Проблемы системы обогрева, устранение неполадок

Если все возможные неисправности исключены, нужно обратить внимание на саму схему подогрева – нити накала, ведь они порой повреждаются. Здесь легко определить, когда и почему не работает обогрев зеркал

Проверка:

1. При подключении тестера определяется показатель сопротивления. Оптимальные параметры варьируются в пределах 10–30 Ом. О наличии дефекта свидетельствуют отсутствующие или завышенные показатели.
2. Проверка лампочкой предполагает разъединение цепи и последовательное подсоединение проводов. Полное отсутствие свечения может подсказывать о неисправности – система подогрева сгорела.

Другая характерная поломка предполагает отламывание контактов, соединений на медных площадках, которые должны фиксировать провода питания. В этом случае сами нити накала должны быть исправны.

Тогда для устранения дефекта достаточно будет припаять крепления контактов. Если проблема заключается в обрыве нити, при прохождении дорожки значения не высвечиваются. Значит, нужно найти обрыв и пропаять.

Процесс замены обогревательного элемента

Иногда выявляется полная неисправность элемента нагрева и восстановление невозможно. Необходима замена узла и новое устройство, выполненное в виде клейкой ленты, на которую нанесены дорожки – нити накала.

Как установить новый обогреватель:

• работа начинается со снятия пластиковой защиты, для чего нужно разогреть поверхность, используя фен или горячую воду;
• при постепенном отделении пластиковой рамы становится заметным мягкое покрытие, удерживающие нити накала;
• под воздействием высоких температур покрытие также снимается;
• взяв новый обогревательный элемент на боковое зеркало, обрезаем его до нужных размеров и наклеиваем на зеркальную поверхность, удаляя пузырьки воздуха;
• для новых контактов нужно выполнить дополнительные отверстия;
• затем снимается защита и наклеивается пластиковая рама с подходящими отверстиями.

Источник

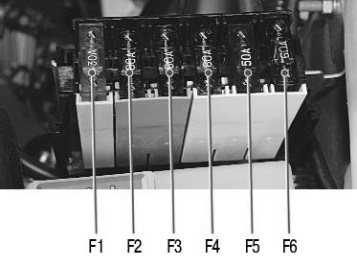

Расположение предохранителей Приоры под капотом

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

1. предохранитель цепи питания электровентилятора правого (30 А);
2. предохранитель цепи питания электровентилятора левого (30 А).
3. реле электровентилятора правого;
4. реле дополнительное (последовательного включения электровенти- ляторов левого и правого);
5. реле электровентилятора левого;
6. предохранитель цепи питания электровентилятора отопителя (40 А);
7. предохранитель цепи питания компрессора (15 А);
8. реле электровентилятора отопителя;
9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Компрессор

Монтаж готовых комплектующих

Монтаж понятен даже водителю авто, который недавно сел на руль.

Порядок действий:

1. Найти устройство для замыкания и размыкания цепи (реле). Открыть капот ТС, найти черный ящик и реле. На коробке есть обозначения, какое реле для чего. Необходимо найти для зеркал, снять его. Далее заменить реле с зеркальным элементом, подключить провод, закрыть капот.
2. Убрать старые зеркала. Открыть двери, выкрутить винты. Найти места для крепления для зеркал заднего обзора. Убрать старые комплектующие, отсоединить провода.
3. Поставить купленные комплектующие.

Рекомендуем: Какой допустимый износ тормозных дисков? Советы и рекомендации автолюбителям

Конструкция и комплектация

Зеркала, оснащённые обогревом, условно можно разделить на 3 категории:

• Штатные. Устанавливаются с завода, входят в комплектацию автомобиля. Всё чаще обогрев ставят уже в базовой версии оснащения.
• Модельные. Приобретаются отдельно и подходят для автомобилей конкретной марки и модели. Такие зеркала можно установить вместо штатных, где обогрев отсутствует.
• Универсальные. Подобные конструкции зеркал, в которых предусмотрен подогрев, предназначены для широкой линейки машин разных марок и моделей. При правильном подборе смотрятся не хуже штатных или модельных.

Зеркала с подогревом можно разделить по их форме, габаритам, типу используемого нагревателя.

Если говорить коротко, то обогрев для задних зеркал включает в себя 3 главных компонента:

• включатель;
• элемент нагрева;
• предохранитель;
• проводка.

Узел подключается к бортовой электросети, где штатно предусмотрено напряжение 12 В. При нажатии соответствующей кнопки на нагревательный элемент поступает ток и начинается нагрев.

Этого вполне достаточно, чтобы само зеркало нагрелось и налипший снег или образовавшаяся наледь растопилась.

Что же касается самих нагревательных элементов, то они могут быть представлены в виде:

• обычной лампочки накаливания;
• вольфрамовых нитей;
• специальных плат;
• плёнок со встроенными элементами, на которые подаётся ток.

Каждая система имеет свои особенности, преимущества и недостатки. Но все они в какой-то момент могут выйти из строя.

Восстановление подогрева зеркал

Было у меня 2 комплекта электрозеркал на продажу.Так получилось что при проверке зеркал выставленных на продажу выяснилось что подогрев на одном из них не работает.Дабы не подводить покупателя пришлось поставить своё.А с нерабочим решил поковыряться.Разбирается элементарно!Грел феном и просовывал между пластиковой подложкой и стеклом пластиковую карточку.Прозвонка ничего не дала, обрыва замечено не было.Более того в процессе изучения стало понятно что дорожки которые идут в зеркале не пересекаются!Я впал в ступор и полез шерстить интернеты))Нарвался на статью на Passat-B5Там пользователь с ником tentura прояснил ситуацию.Далее цитируюЧтобы окончательно все прояснить привожу схему.Изначально:— на зеркале есть две извилистые медные дорожки— каждая дорожка подсоеденина к своему контакту— дорожки между собой соединения не имеют— нагрев происходит на счет нагрева токопроводящего лака, находящегося между дорожками

После ремонта:— дорожки соеденены последовательно (если соеденить их параллельно — сила тока будет слишком большая).— нагрев происходит за счет нагрева самих дорожек а не лака между ними.

Большинство решает эту проблему так:

Но тут есть нюанс!Сопротивление получится в районе 7-8 ОмА должно быть в районе 15!И это при комнатной температуре!А это не есть гуд!Кстати сопротивление заднего стекла обычно в районе 2 Ом))

С сопротивлением 7-8 Ом мы получаем кипятильник который быстро поможет облезть нашему зеркалу из-за перегрева. Придётся ставить резистор, догонять до безопасных 14-15Ом.

А ещё есть нюанс в том что токопроводящий состав меняет своё сопротивление при изменении температуры!

Чем ниже температура тем ниже его сопротивление и естественно больше мощность!

Таким образом при включении подогрева на морозе он жарит по полной, а потом сам начинает снижать мощность, просто поддерживая температуру. Но как только температура элемента опять снизится он начнёт нагреваться сильнее!

Поэтому родные зеркала более безопасны! Они не нагреваются так сильно и не трескаются при попадании на них воды или снега!

Естественно в случае с перемычкой такого не будет)))Там будет постоянно держаться одна и та же мощность!Кстати в дешёвых заменителях тоже тупо спиралька!

А дальше каждый решит самПрипаять перемычку и подогнать сопротивление до нужного резистором

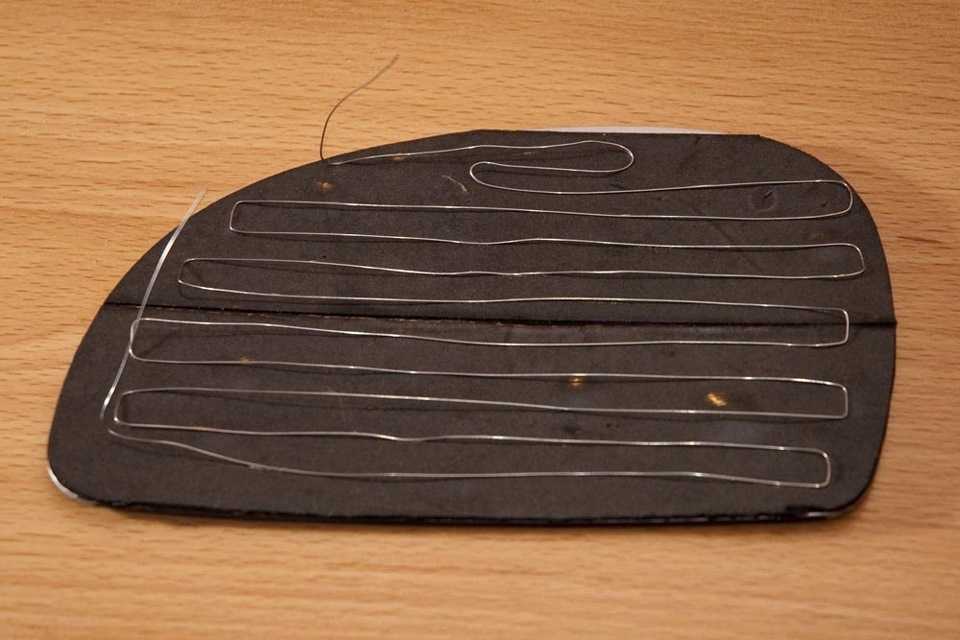

Вспомнить школьный курс физики и сварганить самому

Или купить уже готовый

Кстати, его сопротивление менее 10 Ом и были нарекания на то что от него быстро облазят зеркала))))

Схема и конструкция обогрева заднего стекла Хендай Акцент

На рисунке приведена схема электрическая обогрева заднего стекла. Основные компоненты:

1. Реле включения.
2. Защитные предохранители.
3. Кнопка включения.
4. Непосредственно нагревательный элемент.

Если вдруг разрушилась одна или несколько токопроводящих полосок, их можно отремонтировать, используя специальные клеящие составы. Один из них – клей токопроводящий Контактол. Нанесите его на поврежденный участок, через два дня он полностью застынет и будет работать в нормальном режиме.

Одно из слабых мест системы – это реле включения. Так как с его помощью коммутируется большой ток, возможно образование искры и подгорание контактов. Выполнить ремонт просто – разберите реле, очистите механически контактные пятачки. Если реле исправно, проверьте, поступает ли на него напряжение от кнопки (прозвоните ее на предмет неисправностей). Вполне возможно, что сгорел плавкий предохранитель (см. схему)

Обратите внимание на то, что вся система обогрева заднего стекла Хендай Акцент работает только лишь при включенном зажигании

Если все перечисленные узлы исправны, нужно включить зажигание и проверить, поступает ли напряжение на провода (строго по схеме). Самое главное – обязательно должна быть масса. Проверьте с обратной стороны крепление второго минусового провода. Если он оторвался, то необходимо восстановить соединение одним из вышеизложенных способов – путем пайки или приклеивания токопроводящим составом. Подробное видео о ремонте системы обогрева заднего стекла:

Источник

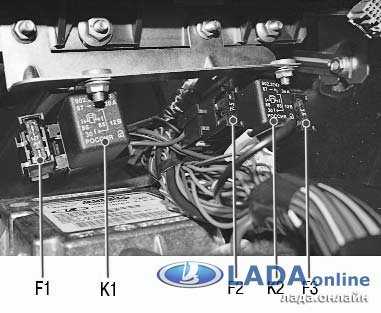

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Многие автовладельцы, если не работает обогрев зеркал, игнорируют проблему и не предпринимают каких-либо шагов по ремонту. Считается, что без этой опции можно обойтись, ориентируясь по зеркалу заднего вида или протирая поверхность вручную. Но такой подход — ошибка, ведь наличие подогрева выручает в следующих случаях:

• Образование на поверхности корки льда (при минусовой температуре).
• В дождливую погоду, когда зеркало запотевает или покрывается слоем мелких капель.

Причина бездействия — в неумении и незнании причин неисправности, а также принципов ремонта обогрева зеркал. Что делать, если устройство не работает? Какой инструмент может потребоваться? Ниже смотрите видео «Ремонт обогрева зеркала заднего вида»

Первый этап ремонтных работ — подготовка необходимого инструмента. Здесь потребуется мультиметр или автомобильная лампочка на 12 Вольт для проверки напряжения. Также потребуется отвертка, паяльник, предохранители для замены и изолента.

Как проверить предохранитель?

Если не работает обогрев зеркал, начните с проверки питающей цепи. Зачастую, причина неисправности банальна — перегорание вставки плавкой. Именно с нее необходимо начать. Предохранитель, через который питается обогрев заднего стекла и зеркал, как правило, находится в специальном блоке (под торпедой с правой стороны). Чтобы точно узнать расположение устройства, прочтите мануал к автомобилю.

Если найти нужный предохранитель так и не удалось, проверьте все. Контроль исправности вставки плавкой производится, с помощью тестера. Для этого, прикоснитесь ко входу и выходу предохранителя щупами мультиметра. Предварительно переведите переключатель в режим измерения сопротивления. Если при проверке прибор показывает около «нуля» Ом, значит, изделие исправно. В противном случае, можно говорить о перегорании предохранителя.

При отсутствии мультиметра, воспользуйтесь альтернативным способом. Если корпус прозрачный, проверьте целостность нити накала на свет (ее повреждение несложно увидеть). Для предохранителей с непрозрачным кожухом, такой вариант не пройдет.

Как проверить кнопку и проводку

В случае, когда рассмотренная проверка не помогла выявить дефект, осмотрите кнопку включения. Бывает, именно она выходит из строя и становится причиной поломки

Если не работает обогрев зеркал, обратите внимание на встроенный в кнопку светодиод. Его свечение, как правило, свидетельствует о работоспособности кнопки

Следующий этап — проверка целостности проводки, для чего придется снять нужное боковое зеркало. После демонтажа, взору отрывается группа контактов, подключенных к подогреву. Действуйте так:

• Отбросьте контакты (как правило, они легко снимаются — достаточно их слегка потянуть).
• Включите кнопку обогрева и проверьте, что в ней заработал светодиод.
• Измерьте напряжение (нормальный уровень — 12-14 В).

Не работает обогрев боковых зеркал: что делать, как исправить

Обогрев боковых зеркал — распространенная опция в современных автомобилях. Он призван помочь избежать образование наледи на зеркалах и налипания снега/дождя в процессе движения автомобиля. Если обогрев боковых зеркал перестанет работать, особенно в зимний период, это определенно приведет к ухудшению видимости в боковые зеркала, что рискует стать следствием дорожно-транспортного происшествия. Чтобы этого избежать, рекомендуется устранить проблему с обогревом боковых зеркал сразу после ее обнаружения.

1. Как устроен обогрев боковых зеркал 2. Почему не работает обогрев боковых зеркал — Предохранитель — Кнопка или переключатель — Проводка — Элемент обогрева

Конструкция системы обогрева боковых зеркал крайне простая. Она состоит из самого элемента обогрева, кнопки или переключателя для включения, предохранителя и проводов для питания элемента. Когда водитель нажимает кнопку (или выкручивает переключатель), на элемент обогрева подается ток от бортовой системы автомобиля.

На данный момент элементы обогрева используются следующих видов: вольфрамовые нити, специальные платы, пленочный элемент.

Обратите внимание

Если система обогрева боковых зеркал не установлена в автомобиле изначально, можно ее отдельно приобрести и установить. Или же, купить новые зеркала, в которых система предусмотрена. Сейчас подобные зеркала с подогревом выпускаются как под конкретные модели автомобилей, так и универсальные.

Почему не работает обогрев боковых зеркал

Учитывая довольно простую конструкцию элемента, можно выделить несколько причин, почему не работает обогрев:

Возникли проблемы с кнопкой включения. При нажатии на нее (или повороте переключателя) не происходит замыкание цепи, из-за чего ток от бортовой системы не поступает на нагревательный элемент.
Не работает обогревательный элемент

То есть, ток поступает, а элемент не нагревается.
Обрыв проводки.
Не работает предохранитель, который является важной частью схемы по подаче питания на обогревательный элемент.

Соответственно, для устранения проблемы потребуется определить, какой именно элемент неисправный.

Кнопка или переключатель

Зачастую, кнопка или переключатель снабжаются светодиодной лампочкой, которая показывает — активна система или нет. Если лампочка не горит при нажатии (или переключении в нужное положение) это, наверняка, указывает на проблемы с кнопкой или проводкой.

Проводка

Сложнее всего диагностировать и решить проблему с электрической проводкой автомобиля.

Чтобы определить наличие в бортовой системе обрыва на линии, которая отвечает за обогрев боковых зеркал, нужно демонтировать само зеркало. После этого активируйте переключатель (нажмите на кнопку), чтобы подать напряжение на обогревающий элемент. Установите на мультиметре режим проверки напряжения и подведите его щупы к проводам. На мультиметре должно быть показано напряжение от 12 до 14 В.

Если напряжение отсутствует — это говорит о наличии обрыва в бортовой сети. Потребуется “прозванивать” провода до обнаружения проблемного провода или контакта.

Элемент обогрева

Элемент обогрева практически никогда не ремонтируется. Если в результате всех проведенных выше проверок не удалось выявить причину неисправности, вероятнее всего, она кроется именно в нагревательном компоненте. Осмотрите его внимательно на наличие повреждений и коррозии. Визуально можно обнаружить проблему.

Важно

Поскольку у автомобиля два боковых зеркала, нагревательных элемента, соответственно, тоже два. Если обогрев не работает только на одном из зеркал, скорее всего, это указывает именно на проблему с обогревательным элементом на этом зеркале (либо на неисправность проводки на пути от кнопки питания до зеркала).

(16 голос., 4,38 из 5) Загрузка…

Виды подогрева

Обогрев на проволочной основе

Необходимо приобрести вольфрамовые нити. Их необходимо уложить между двумя слоями изоляционного материала. Таким образом, создается спираль. Необходимо сделать два вывода (для плюса и минуса). При выборе данного варианта обогрева нужно хорошо разбираться в механике. Спираль требуется изолировать, между двумя слоями изоляционного материала не должно быть зазоров.

На печатных проводниках

Это простой вариант для монтажа зеркал с обогревателями, поскольку на каждом автомобильном рынке есть нагревательные устройства. Они состоят из двух слоев полимерного материала, между которыми расположены проводники. Такие детали изготавливаются под конкретную модель. Их можно найти под желаемым размер, для этого нужно знать параметры автомобиля.

Для монтажа обогрева потребуется разбор корпуса зеркала. Это необходимо для того, чтобы добраться до обратной стороны. Внутреннюю часть необходимо обезжирить и приклеить к ней плату.

Рекомендуем: Выбираем и меняем лампы в противотуманках самостоятельно

Нагреватели имеют две клеммы по бокам (к ним подключены провода), они должны быть спаяны и изолированы. Провода подключаются к проводке, а на панель выводится регулятор обогрева.

Плёночный нагреватель

Самые надежные элементы на сегодняшний день – пленочные нагреватели. Установка осуществляется по аналогии с печатными проводниками. На обратную сторону зеркал нужно наклеить небольшого размера двухсторонний скотч. Пленочные нагреватели есть в продаже с выводными проводками. Для подключения их надо соединить с проводкой автомобиля, вывести кнопку на пульт управления. Главный плюс пленочной основы – равномерное распределение тепла по поверхности зеркал.

Причины поломки обогрева заднего стекла

Причин может быть множество, но, как правило, все они однотипны и встречаются практически постоянно одни и те же.

Наиболее распространённые причины поломки:

• Перегорание предохранителя;
• Перегорание реле;
• Обрыв нити накала;
• Поломка кнопки;
• Потеря массы или плюса;

Все эти 5 причин являются основными виновниками проблем с обогревом заднего стекла Приоры.

Рассмотрим каждую из причин подробнее.

Предохранитель обогрева

В качестве защиты цепи питания обогрева от короткого замыкания или перегрузки используется специальный плавкий предохранитель. Именно он при КЗ обрывает цепь тем самым защищая автомобиль от возгорания. Довольно часто при какой-либо перегрузки или при длительном использовании обогрева предохранитель способен выйти из строя, тем самым обесточить нити накала.

Предохранитель находиться в монтажном блоке Приоры под номером F2 с номинальным током 25А. Замену предохранителя необходимо проводить строго на тот же номинал, что и указан заводом изготовителем, то есть так же на 25 Ампер.

Реле обогрева

Реле необходимо для разгрузки контактов кнопки, так как обогрев потребляет большое количество энергии и, следовательно, тока, то нагрузка на контакты возрастает и происходит нагрев. Если бы реле не было, то кнопка, как наиболее слабый участок цепи, плавилась бы от нагрева контактов, тем самым выходила из строя.

Реле расположено на монтажном блоке под номером К2.

Обрыв нити накала

Такая проблема наиболее часто встречается в кузовах Приоры хэтчбэк и универсал, так как пластиковые карты багажника способы перетереть нить накала и что приведет к невозможности подачи тока на все нити. Такая проблема решается довольно сложно и в некоторых случаях требуется замена стекла.

В некоторых магазинах имеется специальный токопроводящий лак, с помощью которого можно соединить оборвавшиеся нити накала и обойтись без замены заднего стекла.

Поломка кнопки

Кнопка включения обогрева на Приоре довольно ненадежная и имеет слабую конструкцию, которая часто подводит и выходит из строя. Контакты на кнопке способы окисляться или иметь нагар, который негативно сказывается на пятне контакта, что приводит к невозможности включения обогрева стекла.

Потеря массы или плюса

Цепь питания подключается к стеклу по средствам разъема «папа-мама». Случается, что после каких-либо работ производимых в багажном отсеке или после наклейки тонировки перестает работать обогрев стекла, такое возможно из-за выпавшего разъема питания или массы обогрева стекла. Парой для решения проблемы достаточно лишь вставить разъем на свое законное место.

Фотоотчет Быстрый ремонт обогрева зеркал, отчет по ремонту

Born Stupid? Try Again!

При Проведении ремонта были использованы исследования _Freeman_, за что ему большое спасибо. Ранее была прочитана «Ремонт обогрева зеркал в Passat B5. Полное руководство».

В результате получилось следующее.

Зеркальные элементы были извлечены способом, не единожды описанным на данном Форуме.

В пластмассе, при помощи горячего паяльника, были вырезаны небольшие окна. Под пластмассой нагревательный элемент покрыт пленкой и слоем мастики. Пленку я аккуратно оторвал, а мастику просто соскоблил.

Далее была впаяна перемычка из МГТФ.

Замеряем сопротивление между клеммами — 8 Ом.

Далее все обработал лаком и покрыл герметиком.

Все работает — температура

50 градусов(может меньше, градусником не мерял. Ощущения могут быть субьективными. Включал в помещении от источника

13,8 Вольт, руке было ощутимо горячо). Времени на все — минут 30.

P.S. Для ориентирования на местности смотрите расположение пружинных стоек относительно контактов. На фото правый зеркальный элемент. Для левого все будет в «зеркальном» отражении(каламбур).

P.P.S. На морозе они явно не такие горячие, но рукой, на ощупь, теплые весьма. А еще они сухие и чистые, без инея и влаги.

Born Stupid? Try Again!

1,75 А при 14 В). Вот если впаять две перемычки накрест к клеммам, то мощность увеличится вдвое и возможно нагреватель сгорит.

P.S. Стоит, греется(греецо), не лопается(не лопаетцо).

УчастничеГ

У меня тоже не грело ни одно из зеркал, хотя они с подогревом! 1. Разобрал, посмотрел, попробовал пропаять — ни чего не вышло (видно не у всех руки «оттуда» растут), собрал все обратно, использовал 2-х сторонний скотч. 2. Поездил по рынкам, есть два варианта обогрево из тех, что я встречал: — просто обогрев, который требует дополнительных работ по приклеиванию к поверхностям «держателя» и самого зеркала — тот, что я нашел в единственном экземпляре, 2-х сторонний скотч 3М.

3. Подобрался во второй раз, отодрал при помощи фена и ножа ранее приклеенное на двусторонний скочт водительское зеркало, хорошенько прогрел остатки обогрева, еще не удаленного с зеркала и начал по-техонечку отдирать. шло все вроде нормально, но в определенный момент увлеклся и положил зеркало на плоскоть стола продолжая отдирать саму нагревательную полосу и. ТРЕСЬ! зеркало лопается. не долго раздумывая, еду на рынок и покупаю за 390 руб. неоригинальное, тайское, тонированное, обогреваемое водительское зеркало, ставлю — и вот он ПРИХОД! до этого момента я ни разу не ездил с работающим обогревом. ))) 4. тк ранее был купле полностью симметричный обогрев, а у меня еще осталось необогреваемое правое зеркало, решил «домучать» и правую сторону. в этот раз особо не увлекался и обогрев был отделен от зеркало без потерь!

5. обработал поверхость зеркала уайт спиритом, удалив остатки клея! 6. долго примерялся на просвет, тк только таким образом можно просмотреть нить обогрева на купленном элементе, вырезал по намеченному контуру, немного «поколхозил» с тем, чтобы вывести нормально контакты через держатель,

тк на приобретенном элементе они оказались не того же размера, те в оригинале «папа» и «мама» очень маленькие. 7. аккуратно отодрал одну поверхность,

приклеил к держателю, затем другую и приклеил к зеркалу. и вот оно второе Счастье за день.

https://trinixy.ru/65155-kak-otremontirovat-obogrev-zerkal-21-foto.html https://www.elektrik-avto.ru/publ/glavnaja/avtoehlektrik-vosstanovlenie-podogreva-zerkal/22-1-0-894 https://www.insidecarelectronics.com/chto-delat-esli-ne-rabotaet-obogrev-zerkal-kak-pochinit-zavodskoy-podogrev-zerkal/ https://drivertip.ru/repair/ne-rabotaet-obogrev-zerkal-avtomobilya.html https://vwts.ru/forum/topic/44114/
