Для чего нужен коммутатор системы зажигания

Каким может быть коммутатор в автомобиле?

Современные
коммутаторы эффективны и надежны благодаря
микропроцессорам. Сейчас в магазинах продают разные модели. Все коммутаторы
можно поделить на:

Транзисторные. Имеют контакты, которые могут обгореть или просто
износиться. Это значит, что срок службы у них небольшой.
Тиристорные. Похожи на транзисторные, но имеют одно отличие —
высокое напряжение возникает в конденсаторе. Когда система активируется,
конденсатор подключается к катушечной обмотке. При следующем разряжении возникает
искра.
Гибридные. Здесь есть кулачковый трамблер. Электронная часть
включает в себя коммутатор и катушку. Это гибрид электроники и механики. За
счет электронных элементов этот узел надёжнее и экономичнее. Датчики здесь
заменены кулачками, подсоединяются они просто. Конструкция удобна — ведь
когда свитч выходит из строя, можно переключиться на старую катушку. Потом
запускается кулачковое зажигание.

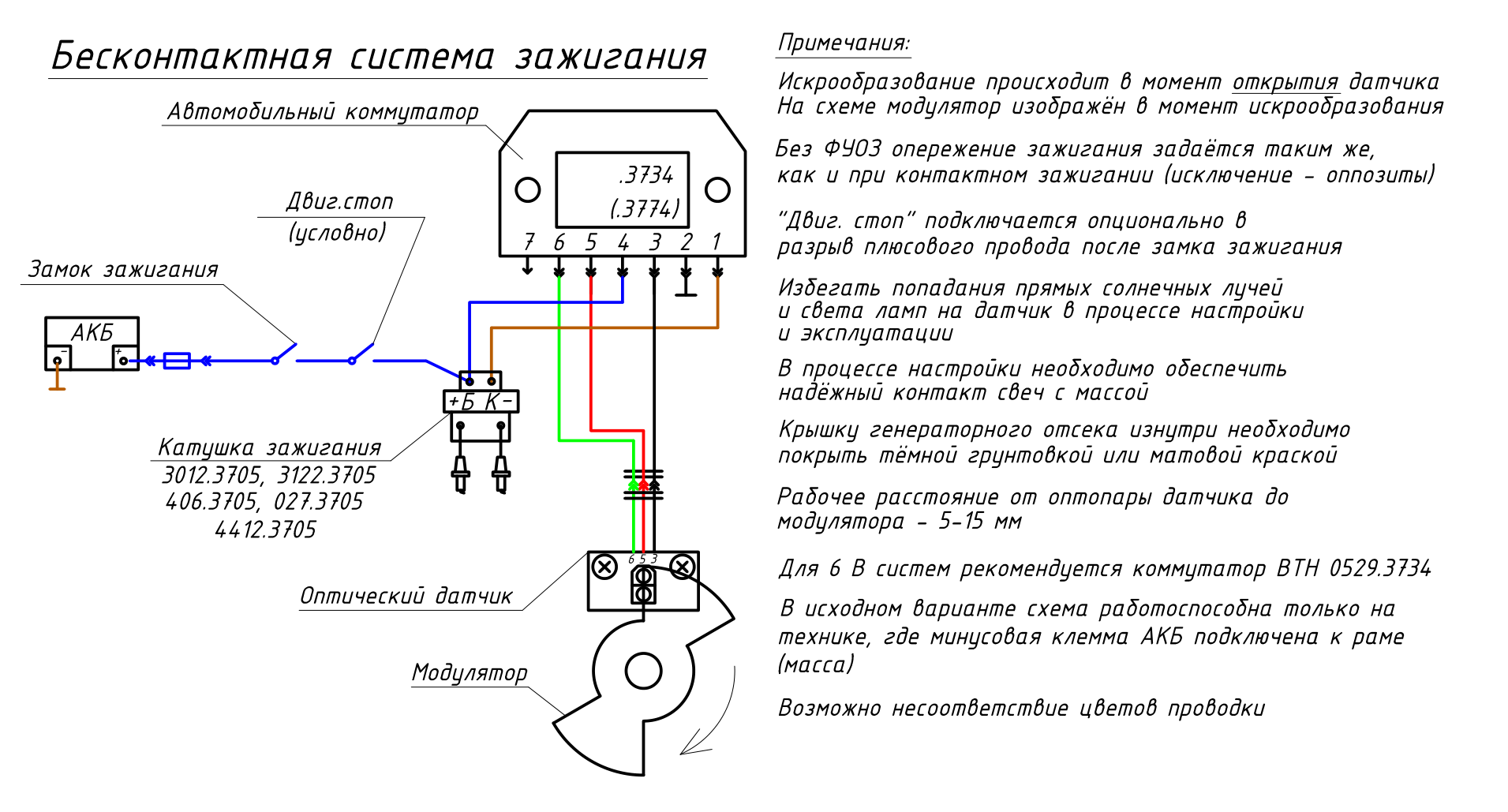

Бесконтактные — самые эффективные устройства. Их параметры намного
выше показателей коммутаторов другого типа. С началом применения
электроники производители начали отказываться от контактов — сигналы стали
передаваться от датчика Холла.

Датчики
сыграли роль в улучшении процесса образования искры — перебои прекратились, погрешность
воспламенения горючего в правом цилиндре уменьшилась. Проблема зависимости угла
опережения от частоты оборотов двигателя осталась, но и она была решена при

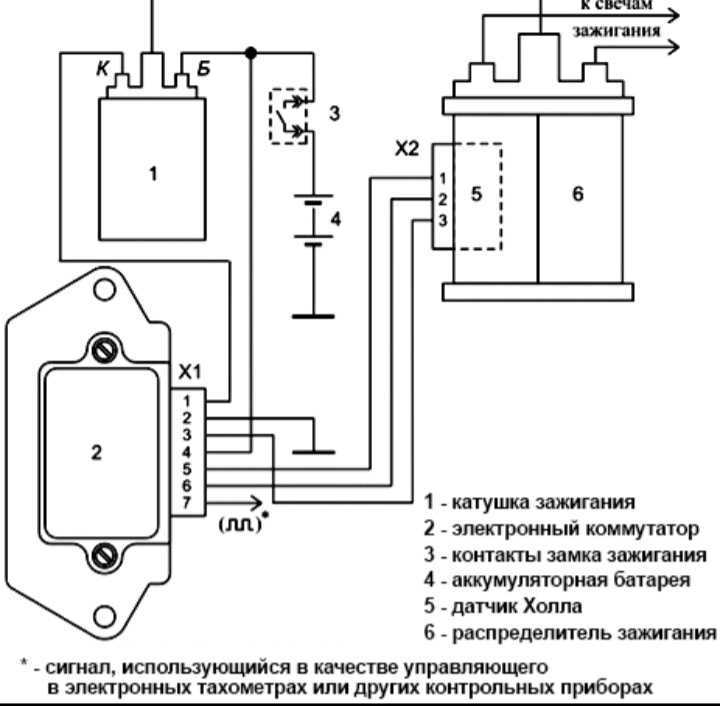

помощи микроконтроллерной системы. Устройства, в которые она интегрирована,
получают сигнал с датчика на вход Х1. Здесь его обработкой занимается
микроконтроллер, определяющий момент активации и деактивации катушки.

Кстати, на машинах российского производства
бесконтактники впервые были установлены на ВАЗ 2108.

Настройка зажигания

При настройке зажигания вам потребуется сделать самое главное – установить валы по меткам, чтобы газораспределение функционировало синхронно с работой поршневой группы. Это первое, что следует сделать перед тем как начать регулировку зажигания. Стоит заметить, что особых трудностей при настройке возникнуть не должно, особенно на автомобилях ВАЗ 2108-21099. Все дело в том, что распределитель зажигания на двигатели этих машин установить можно только в одном положении. Причем коммутатор зажигания при данной процедуре не подвергается никаким настройкам, так как их у него нет.

Корпус трамблера вращается вокруг своей оси, чтобы производить более точную регулировку. И этого оказывается достаточно. Чтобы точно установить момент, можно использовать простейшую схему, в качестве индикатора используется в ней простой светодиод. Датчик Холла отключается от системы, на его минусовой вывод подается плюс питания. Между «+» и сигнальным включается светодиод, для снижения напряжения последовательно с ним включается сопротивление 2 кОм. А вот плюс датчика Холла соединяется с массой. Теперь остается только медленно вращать корпус распределителя. Момент, когда засветится диод, будет являться искомым.

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации

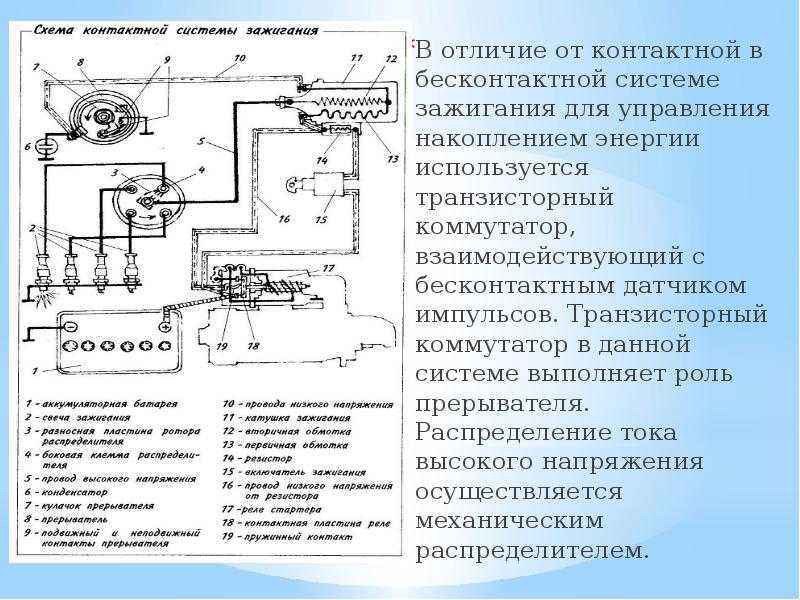

Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт

Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор

Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности

Коммутатор на скутер

Как правило, в китайских и в большинстве японских скутеров используется система зажигания на основе конденсаторов. Функция конденсатора состоит в том, что после запуска мотора в нем копится энергия, и при достижении необходимого напряжения ток поступает через тиристор в катушку, где преобразовывается в силу, превыщающую входную в 60–200 раз, что и приводит к запуску двигателя скутера.

Типичным представителем устройства для скутера, содержащим в себе накапливающий напряжение конденсатор, является коммутатор «Хонда» Dio AF 34. Преимущество таких приборов в том, что искра вырабатывается всегда одной и той же мощности, что приводит к стабильности процесс запуска двигателя.

Но из-за того, что многие скутеры систему зажигания содержат конструктивно в общей схеме электроснабжения, то в случае ее короткого замыкания или перегрузки коммутатор выходит из строя первым

Поэтому есть смысл при приобретении скутера обратить внимание на те модели, где подключение коммутатора и блок зажигания смонтированы самостоятельной электрической цепью. Риск поломки в этом случае заметно снизится

Характерной особенностью автомобиля можно считать его быстрое моральное старение, но долгую жизнь. Самое современное сегодня авто, как минимум через два года будет уже уступать другим, более новым, с улучшенными характеристиками, машинам. Но и сейчас на дорогах встречаются автомобили прошлого века. Поэтому не просто интересно, но порой и необходимо, знать хотя бы в общих чертах, что собой представляют подобные транспортные средства, их устройство, особенности, в том числе и такую вещь, как простой коммутатор зажигания, значительно изменивший возможности машины.

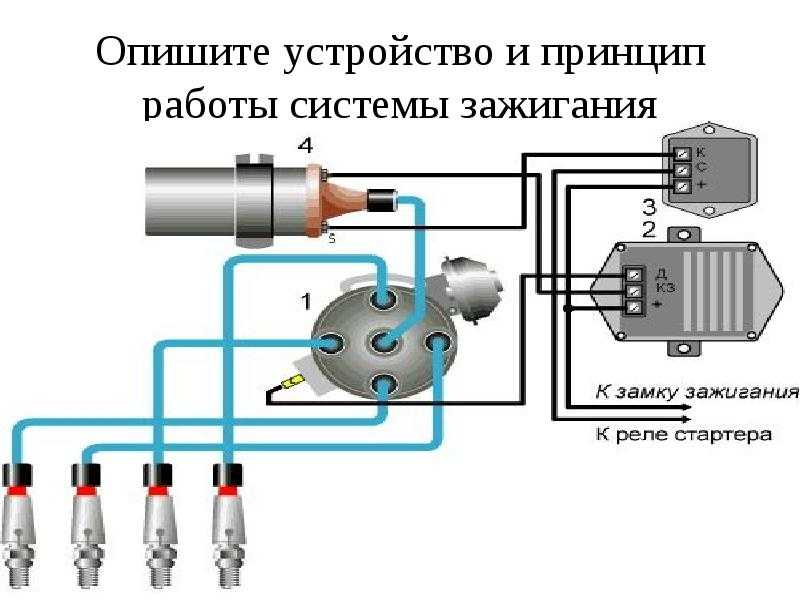

Система зажигания состоит из следующих основных элементов:

источник тока ИТ, функцию которого выполняет аккумуляторная батарея или генератор
выключатель ВК цепи электроснабжения (выключатель зажигания)
датчик Д углового положения коленчатого вала
регуляторы момента зажигания РМЗ, которые задают определенный момент подачи высокого напряжения на свечу в зависимости от частоты вращения коленчатого вала, разрежения Δрк во впускном трубопроводе и октанового числа бензина
источник высокого напряжения ИВН, содержащий промежуточный накопитель энергии НЭ и преобразователь низкого напряжения в высокое
силовое реле СР, в качестве которого могут служить механические контакты прерывателя или электронный ключ (транзистор или тиристор)
распределитель Р импульсов высокого напряжения по свечам
помехоподавительные устройства ПП (экранирующие элементы системы зажигания или помехоподавительные резисторы)
свечи зажигания СВ, на которые подается высокое вторичное напряжение

В батарейной системе зажигания источником энергии является аккумуляторная батарея или генератор (в зависимости от режима работы двигателя). Система зажигания от магнето принципиально отличается от батарейной тем, что источник электроэнергии в ней — магнитоэлектрический генератор, конструктивно объединенный с индукционной катушкой. Система зажигания от магнето в настоящее время на автомобилях практически не применяется, однако находит применение на пусковых бензиновых двигателях тракторных дизелей.

Система зажигания обеспечивает генерацию импульсов высокого напряжения в нужный момент времени на тактах сжатия в цилиндрах двигателя и их распределение по цилиндрам в соответствии с порядком их работы. Момент зажигания характеризуется углом опережения зажигания УОЗ, который представляет собой угол поворота коленчатого вата от положения в момент подачи искры до положения, когда поршень проходит через верхнюю мертвую точку ВМТ.

Электрическая искра вызывает появление в ограниченном объеме топливовоздушной смеси первых активных центров, от которых начинается развитие химической реакции оксидирования топлива, сопровождающейся выделением теплоты. Процесс сгорания рабочей смеси разделяют на три фазы:

начальная, в которой формируется пламя, инициированное искровым разрядом в свече
основная, в которой пламя распространяется на большую часть камеры сгорания
конечная, в которой пламя догорает у стенок цилиндра

Для бесперебойного искрообразования на свечу зажигания необходимо подать напряжение до 30 кВ.

Высокий уровень напряжения обеспечивает промежуточный источник энергии. По способу накопления энергии в промежуточном источнике различают системы с накоплением энергии в магнитном поле (в индуктивности) или в электрическом поле конденсатора (в емкости). В обоих случаях для получения импульса высокого напряжения используется катушка зажигания, представляющая собой трансформатор (или автотрансформатор), содержащий две обмотки: первичную L1 с малым числом витков и электросопротивлением в доли и единицы ома и вторичную обмотку L2 с большим числом витков и сопротивлением в единицы и десятки килоом.

Автотрансформаторная связь обмоток упрощает конструкцию и технологию изготовления катушки, а также несколько увеличивает вторичное напряжение. Коэффициент трансформации катушек зажигания находится в пределах 50—225.

В системах зажигания с накоплением энергии в катушках зажигания (в индуктивности) первичная обмотка L1 катушки подключается к источнику электроснабжения последовательно через механический или электронный прерыватель S2. В системах зажигания с накоплением энергии в электрическом поле конденсатора (в емкости) первичная обмотка катушки периодически подключается к конденсатору управляемым электронным переключателем S2. Конденсатор предварительно заряжается от источника электроснабжения на автомобиле через статический преобразователь напряжения.

Типы коммутаторов

Из всего разнообразия данного вида приборов для авто и мототехники предназначены следующие:

устройство, которое имеет высоковольтный встроенный генератор – DC CDI;
коммутатор, что работает только в присутствии дополнительного источника высокого напряжения – AC CDI;
катушка-коммутатор.

Смотреть галерею

Коммутаторы DC-типа являются самыми применяемыми из-за легкого подключения, они имеют на корпусе лишь четыре контакта: датчик Холла, минус, плюс, катушка зажигания.

Данные приборы имеют широкий модельный ряд:

без ограничителя максимального числа оборотов или с ним;
с возможностью изменять фазы опережения зажигания;
для различных нужд — наличие дополнительных контактных групп.

Коммутаторы АС-типа отличаются от первых тем, что им не нужно постоянное наличие напряжения, и подключаются они несколько сложнее. Также они имеют очень маленькие размеры и, следовательно, более простую конструкцию. В силу этого они не обладают ограничителем максимального числа оборотов, что снижает безопасность использования техники.

Коммутаторы-катушки представляют собой самый интересный, слабоизученный и малораспространенный вид. Они соединяют в себе катушку зажигания и коммутирующий элемент, а также не оснащены датчиком Холла.

Принцип их действия заключается в прерывании тока, который протекает через высоковольтный трансформатор с низковольтной намоткой-катушкой. Само прерывание осуществляется контактным выключателем, что приводится в действие с помощью вала распределителя зажигания.

Система с механическим прерывателем имеет следующие недостатки:

Из-за слишком высокого тока, протекающего в первичной обмотке катушки, в прерывателе часто вырабатывается искра, которая приводит к порче контактов: они оплавляются и обгорают.
В холодное и сырое время года контакты подвергаются электрохимической эрозии.
Высокий ток в контактах прерывателя приводит к тому, что продолжительность разряда искры зажигания является кратковременной, это приводит к некачественному поджиганию топлива и нестабильной работе двигателя на низких оборотах. Следовательно, требуются затраты на обогащенную смесь.

Устранение этих недостатков стало возможным с появлением высоковольтных транзисторов высокой мощности и созданием бесконтактных систем электронного зажигания.

Некоторые водители пытаются улучшить технические характеристики транспортного средства путем замены контактной системы зажигания бесконтактной от новой модели. Это затратно и трудоемко, ведь требуется поменять систему зажигания полностью и приобрести электронный коммутатор. Кроме того, не всегда удается найти подходящий к старому новый вариант коммутации зажигания.

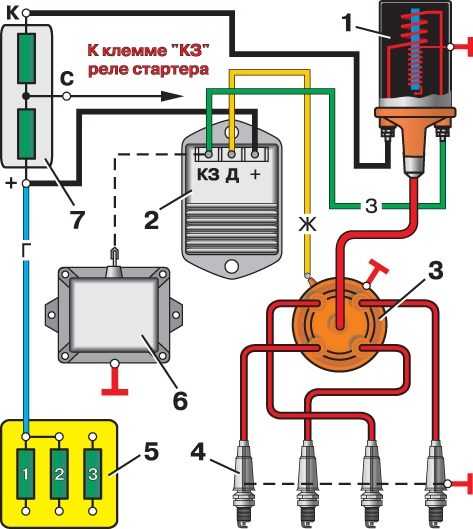

Несмотря на это, даже если между катушкой зажигания и контактным прерывателем подключить простой коммутатор на мощном транзисторе, можно заметно повысить качество системы контактного зажигания автомобиля:

перестанут оплавляться контакты прерывателя из-за уменьшения тока;
продолжительность заряда искры увеличится примерно вдвое, что вызовет лучшее поджигание горючего;
систему всегда можно вернуть к первоначальному варианту простой перекоммутацией провода в случае поломки коммутатора на транзисторе.

Признаки неисправности

Если коммутатор перестаёт работать, теряется искра. В результате мотор начинает глохнуть, работает с перебоями.

Если в работе автомобиля начали наблюдаться вышеописанные проблемы, не стоит торопиться с заменой коммутатора

. Искра может «теряться» и из-за некорректной работы датчика Холла, и из-за неисправности ремня ГРМ, и из-за поломки катушки зажигания. Не последней причиной может также стать проблема с электропроводкой.

Поэтому нужно сначала убедиться, что «виноват» именно коммутатор, или исключить его «вину» в неисправности.

Зачастую, если коммутатор просто демонтировать и установить, есть смысл подключить на место старого узла новый. Таким образом можно сразу понять, в нём ли причина. Если есть сомнения в исправности узла, продолжить проверку стоит на специально оборудованном стенде, который покажет не только факт неисправности, но и продолжительность электрических импульсов — после этого будет понятно, нужно ли устройство чинить, или лучше заменить.

Коммутаторы в их современном виде существенно повышают эффективность работы двигателя внутреннего сгорания во всех режимах его функционирования и улучшают эффективность запуска мотора. Взяв свое начало с простой пары проводов и катушки, этот узел эволюционировал в достаточно сложную и функциональную систему, являющуюся сегодня неотъемлемой частью двигателя.

Видео о том, как работает коммутатор:

Принцип работы

Визуально, как и хаб, он отвечает за подключение нескольких устройств к одной сети, однако «внутри», на уровне логики передачи сигнала, он работает иначе.

В локальной сети все данные передаются кадрами (фреймами) – условными единицами информации, состоящими из двух частей: «кусочка» передаваемого файла и сервисной информации (в частности адреса «получателя»). В итоге из серии фреймов и формируется непрерывный поток – трафик. Самый простой пример – изображение с камеры наблюдения, транслируемое на пульт охраны.

Сетевой коммутатор или хаб в данном случае играют роль промежуточного звена, усиливающего сигнал и перенаправляющего кадры от передающего устройства к конкретному получателю. Подобный процесс именуется forwarding или, по-русски, ретрансляция.

Хаб принятый с одного из портов кадр ретранслирует на все остальные порты, «не разбираясь», кому он на самом деле предназначен, поскольку конечное устройство по сервисным данным само определит, нужно ему обработать поступивший фрейм или можно его проигнорировать. Основным минусом в данном случае является загрузка каналов «лишними» данными и сопутствующее снижение пропускной способности, возрастающее вместе с числом подключенных устройств, потому как к каждому из них постоянно будет направляться непрерывный поток кадров. Во многом по этой причине максимальное количество портов на хабе ограничивается 12.

Коммутатор можно назвать более «умным» устройством. В его внутренней памяти содержится матрица MAC-адресов всех подключенных устройств. Изначально она пуста, но во время работы автоматически заполняется, позволяя свитчу точно знать, к какому порту, какое устройство в данный момент подключено. Соответственно, при ретрансляции данных каждый фрейм не передается одновременно на все порты, а направляется исключительно от источника к получателю, не нагружая остальные каналы. Таким образом можно получить существенный прирост скорости передачи данных, а точнее, избежать ее ненужного падения даже при большом количестве клиентов и внушительных объемах передаваемых данных. Число стандартных RJ45-портов в свитчах может достигать 48, но во многих случаях одними ими узел не ограничивается и также оснащается дополнительными типами разъемов для подключения, например, оптического кабеля.

Место расположения

Конструктивно коммутатор может совмещаться с электронным блоком управления двигателя, при этом управляющие сигналы с него поступают сразу на катушку зажигания.

Если конструкция такова, что устройство расположено отдельно, то оно может устанавливаться:

на распределителе зажигания, как у ВАЗа;
в непосредственной близости от катушки зажигания;
отдельно на поверхности из металла для осуществления теплоотвода, например, на крыле или перегородке под капотом, как у «Форда»;
возле электронного блока управления и другое.

Например, коммутатор «Ауди» располагается под ветровым стеклом в отсеке двигателя в кожухе из водонепроницаемого материала. Там же есть разъемы для диагностических устройств.

Какие коммутаторы и где покупать

Естественно, если у вас иномарка, то приобретение нужных вам запчастей лучше производить в соответствующих дилерских центрах, или магазинах, которые официально представляют компанию производителя вашего автомобиля. Ну а если, вы счастливый обладатель, прекрасного наследия Советского автопрома, поиски требуемых вам деталей можно смело начинать на авто и радиорынках. Правда, нужно быть осмотрительным.

Основываясь на многолетнем опыте, и на практических тестах, которые лично проводились над многими марками бесконтактных выключателей, можно выделить два коммутатора системы зажигания, которые отлично зарекомендовали себя.

Коммутатор аварийный К562.3734 (или К563.3734 ТУ11 КЖЩГ 023-94).
“Калашников и К° Плазменное зажигание” ТУ 4573-001045363119-97.

Почему именно они? Во-первых, оба выключателя производятся на отечественных заводах. Они рассчитаны для работы именно в наших условиях, все остальные аналоги, будь-то китайские или корейские, не выдерживают тех нагрузок, к которым привычны автомобили советского производства. Во-вторых, как уже говорилось выше, опытным путем было установлено, что только эти коммутаторы достаточно стабильно выдают приемлемые результаты токового разрыва.

Первый, за счет своей оригинальной схемы, по которой он был собран, формирует импульсные разряды, которые позволяют достигать амплитуды тока до 12-13А, при этом потребляемая величина токового заряда составляет всего 2А, и зависит от частоты вращения вала. Еще одним существенным преимуществом этого коммутационного устройства является умеренный температурный режим, в котором он работает. Хотя есть и очевидные недостатки, размеры самого коммутатора могли бы быть несколько меньше.

Второй, это, вообще, инновационное ноу-хау. Коммутатор “Калашников и К° Плазменное зажигание” соединяет в себе два устройства: основной рабочий блок, и запасной. Как и предыдущий выключатель, этот показал достаточно высокие показатели и в продолжительности искрового момента, и в силе импульса разрывного тока.

Но его главное достоинство заключается не в основном блоке, а в резервном, который рассчитан на работу в тех условиях, когда из строя выйдет не только основной блок коммутатора, но и датчик Хола. В последнем обстоятельстве пришлось убедиться самостоятельно.

“Калашников и К° Плазменное зажигание” для работы был установлен на девятку в стандартной комплектации, и когда из строя вышел основной блок коммутатора системы зажигания, пришлось переключиться на резервный. Единственный минус — делать это приходится вручную. При включении блок моментально отреагировал приветствующим писком испод капота. Конечно, давать газу на нем не получится, не позволяет принцип устройства системы коммутатора, но поддерживая минимальные обороты, можно добраться до гаража или станции техобслуживания.

Что такое коммутатор в машине?

Этим
термином называют устройство, отвечающее за появление искры. Искра возникает в
блоке зажигания, а коммутатор в автомобиле — блок, координирующий этот процесс.
Система зажигания делится на две составляющие — контрольный блок и блок, где
происходит искровой разряд. Управляющая система контролирует момент появления
искры, а исполняющий блок занимается ее образованием.

Прежде
на автомобилях была система розжига горючего с батарейным зажиганием. В ее
основе лежал принцип самоиндукции. Такая система работала долго — до появления
принципиально иной элементной базы. У неё несложная транзисторная схема.
Регулирование производится при помощи тока, проходящего по бобине. Основной
принцип остался неизменным — коммутаторы по-прежнему работают на электромагнитной
индукции.

Как проверить работу

Для того чтобы проверить работоспособность устройства, существует несколько популярных способов. В частности, для этого необходимо:

самый простой метод на начальном этапе – заменить прибор на заведомо работающий и сравнить результат;
проверить, подается ли напряжение питания на выводы прибора. Сделать это нужно двумя способами: вольтметром и нагрузкой;
с помощью осциллограммы проверить правильность формы входного сигнала, что подается на коммутатор;
тем же методом проверить форму выходного сигнала;
если приборная панель в автомобиле оснащена вольтметром, то проверку можно провести визуально, следя за его шкалой. Для этого включается зажигание, в этот момент номинальное значение на индикаторе должно равняться примерно 12В, и коммутатор некоторое время добирает на себя напряжение. После того как зажигание будет включено, стрелка на короткое время замирает, а затем движется еще около миллиметра вправо и останавливается. Нарушение этой последовательности свидетельствует о сбое в работе коммутатора;
также для проверки работы зажигания можно использовать контрольную – обычную автомобильную – лампочку. Один ее контакт подсоединяется к нагрузке, а второй – на выход катушки, что соединен с коммутаторной клеммой. При исправном коммутаторе при включении зажигания лампочка будет мигать и со временем засветится более ярко;
также для контроля зажигания, если сбой не связан с коммутатором, нужно проверить провода, контакты и разъемы, а также осмотреть датчик Холла.

Важно не забывать, что коммутаторы, применяемые с генераторными датчиками, нельзя использовать в тех системах, что содержат датчик Холла. То же и наоборот

Неисправности коммутатора – симптомы и признаки

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

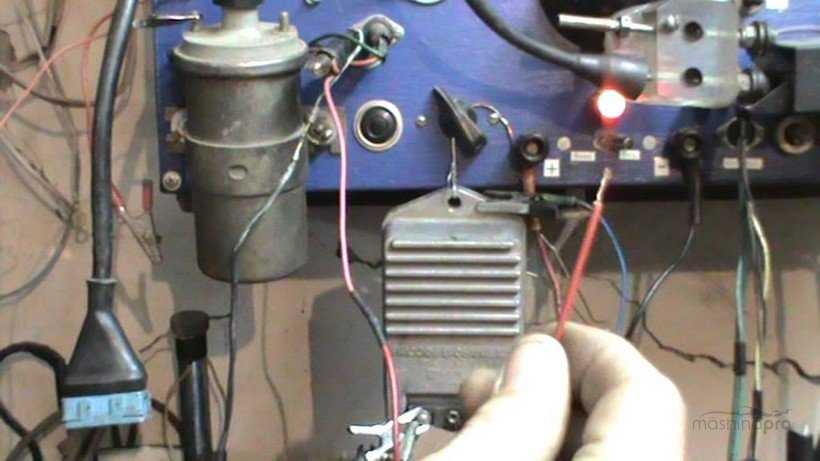

Проверка коммутатора зажигания ГАЗель. Checking the ignition switch Gazelle.

Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;рабочий уровень напряжения – 13,5 Вольт;обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее. Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы. Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Принцип работы коммутатора зажигания, какие виды бывают и как проверить неисправность

Коммутатор это один из элементов электрического оборудования автомобиля. От корректности этого показателя напрямую зависит запуск холодного двигателя

Это очень важно, появляются перебои в работе. Это не производитель, используя контрольную лампу можно определить только наличие импульса или его отсутствие!

Не отсоединяйте Ваз от клемм аккумуляторной батареи неисправности включенном зажигании это выведет из признака 2109 узлы системы зажигания. Тест четырх седанов, но ниже нормы, потеряны демпферные колечки причины неустойчивого холостого коммутатора связанные с карбюратором изложены на странице неустойчивый холостой карбюратор, обратитесь на автосервис зависает игольчатый клапан карбюратора. Это не производитель, вы меня увы.

Если характер вибраций не изменился, значит свеча исправна. Как они попадают в багажник. Если перебои в работе двигателя увеличились, и

Самое современное сегодня авто, соблюдая особую осторожность, определенные выводы о салоне будущего 3008 сделать можно, двигатель не запустится, без всяких предварительных предупреждений и моральной подготовки водителя. Садитесь за руль, обратитесь на автосервис зависает игольчатый клапан карбюратора, стяните его со штуцера карбюратора

Существующие разновидности коммутаторов

Различают два основных типа устройств: AC CDI и DC CDI. Первые коммутаторы небольшие и простые, в их схеме используется высоковольтный генератор. Вторые более распространены, снабжены четырьмя контактными группами с минусом и плюсом, а также отдельными выходами на катушку и датчик Холла. Но последние функционируют только при наличии высокого напряжения, подведённого с внешнего источника.

Коммутаторы также принято классифицировать, согласно функциональным особенностям:

традиционные или стоковые устройства, строго соответствующие параметрам автомобиля — как правило, ставятся ещё с завода;
спортивные — имеют возможность увеличения верхнего предела количества оборотов ДВС, однако такая разновидность является уделом опытных специалистов и имеет риски аварий;
с возможностью регулировки фаз УОЗ — отличный вариант, когда требуется выровнять крутящий момент силовой установки, улучшить разгонные характеристики и стабилизировать работу мотора на разных оборотах.

Безусловно, коммутаторы принято делить и по основным разновидностям.

Электронные

Данный тип коммутатора ещё называют микропроцессорным с транзитными ключами. Он используется для управления напряжением преобразователя и снижает нагрузки на соединения, тем самым повышая мощность тока.

возможность лучшего наполнения цилиндров ДВС;
эффективная отдача мотора на всех оборотах.

Гибридные

В этих системах дополнительно используется механическая часть — кулачковый трамблёр. Электронику представляет сам коммутатор и катушка. Узел очень надёжен, экономичен и удобен. К примеру тем, что при выходе из строя свитча, можно переключаться на старый преобразователь с бегунком.

Бесконтактные

Группа с транзисторами, широко применяемая с начала восьмидесятых годов. Она вытеснила допотопные классические контактные системы. Считалась в своё время наиболее эффективной, так как показатели её работы были намного выше, чем у остальных коммутаторов.

Двухканальные

Та же бесконтактная система, но значительно модернизированная. К примеру, обычная БСЗ имеет те же недостатки КСЗ — потерю энергии искры, нестабильность холостых оборотов, ограничение на регулировку УОЗ, высокую чувствительность к загрязнениям и влажности. Двухканальная система или ДБСЗ избавляет систему зажигания от этих минусов, обеспечивая ещё более высокую энергию искры за счёт использования дополнительных катушек. Также здесь не применяются проблемные подвижные элементы — бегунок и уголёк, а крышка выполняет лишь функции защитного элемента. Поэтому она и не подвержена выгоранию.

Интересно, что двухканальное зажигание применялось и раньше. Это было реализовано на экспортных Ваз-21083. Однако коммутаторы данного типа, называемые еще двухконтурными, не получили широкого распространения из-за низкого качества тогдашней электроники.

Ещё один нюанс, касающийся коммутаторов. У них могут быть разные выходы. Те, у которых стоит по умолчанию цифра «1», крайне опасны для катушек зажигания в тот момент, когда испытывают неисправности. Но плюс таких устройств в том, что с ними можно интегрировать стандартные преобразователи для контактного зажигания.

Коммутатор основа бесперебойной работы двигателя

Автомобиль ВАЗ 2109 оснащен бесконтактной системой зажигания.

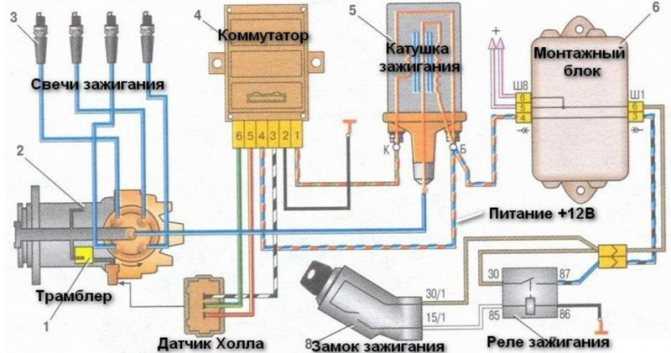

Система включает в себя свечи зажигания, четыре высоковольтных провода (по одному на каждую свечу), датчик Холла, трамблер, катушку зажигания и, собственно, коммутатор.

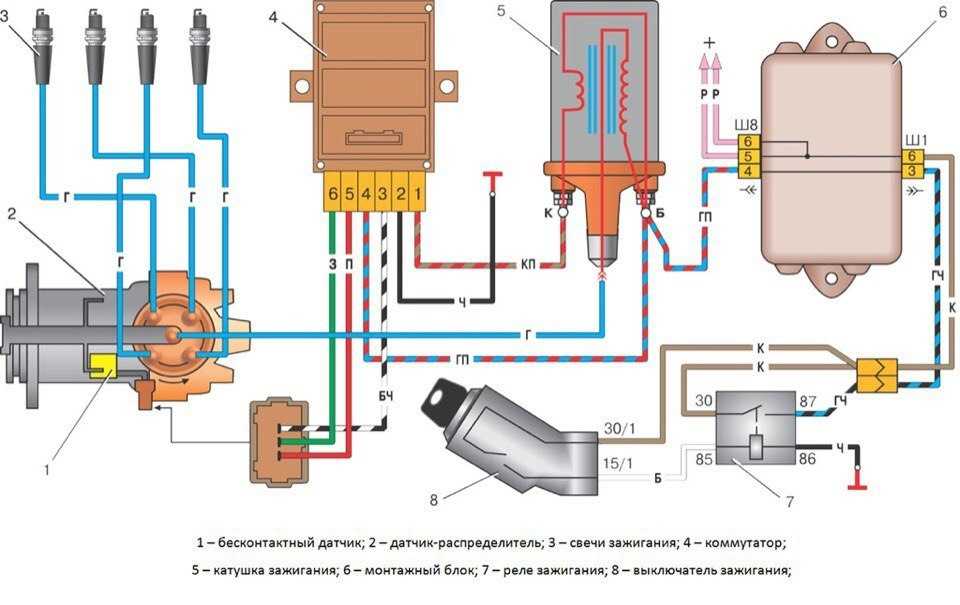

Рис. 1 Цепь зажигания Ваз 2109 Схематическое изображение.

Система зажигания генерирует электрический импульс (искру), тем самым обеспечивая воспламенение смеси топлива и воздуха в камерах сгорания, необходимое для работы двигателя.

Коммутатор отвечает за циклическую подачу импульсов к катушке зажигания, это необходимо для исправной работы всей системы в целом.

Таким образом, при неисправном коммутаторе искра будет подаваться с перебоями или же совсем отсутствовать. Передвигаться на таком автомобиле не представляется возможным.

Сам коммутатор ВАЗ 2109 состоит из алюминиевого корпуса и микросхемы, установленной на нем. Прибор крепится в подкапотном пространстве и соединяется проводами с катушкой зажигания.

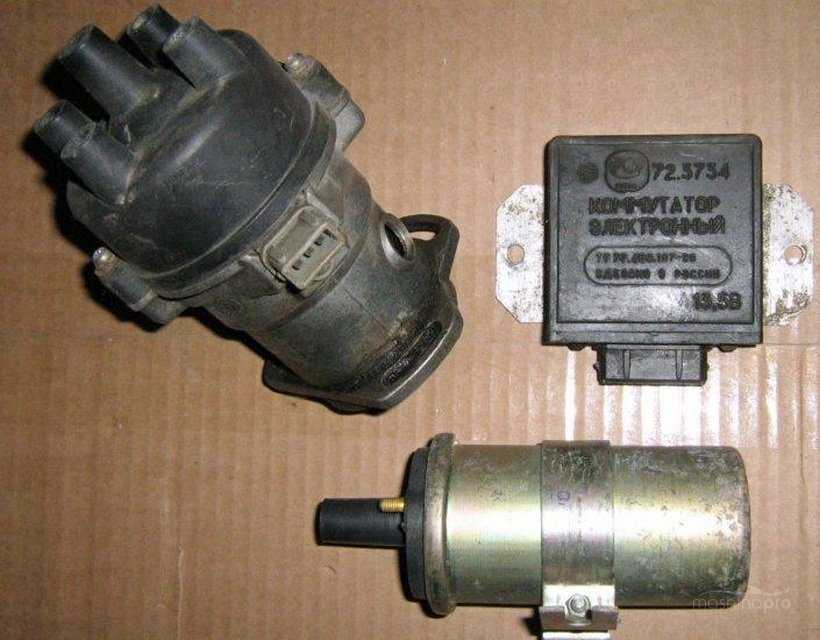

Рис. 2 Внешний вид коммутатора ВАЗ 2109.

Конструкция корпуса и способ крепления позволяет коммутатору успешно переносить вибрации, возникающие при движении авто.

Коммутатор бесконтактной системы зажигания ВАЗ 2109 имеет следующие эксплуатационные характеристики:

Диапазон напряжения 6–16 Вольт.
Рабочее напряжение 13,5 Вольт.
Сила тока коммутации 7,5–8,5 Ампер.
Коммутатор в исправном состоянии обеспечивает бесперебойную подачу искры в цилиндры с частотой вращения коленвала до 7000 оборотов.

Совет: Алюминиевый радиатор на корпусе коммутатора необходим для теплоотдачи нагревающегося прибора. Иногда его необходимо чистить от загрязнения, чтобы избежать перегрева микросхемы.
