Коробка передач-5 амт

АМТ 2182

Стремясь сделать свой «автомат» и при этом не выбиваться из рамок не высокого бюджета АвтоВАЗ запустил в серию автоматизированную механическую трансмиссию. Образно говоря – это механическая коробка передач, роль переключения передач в которой отдана исполнительному механизму. Но так ли все просто, давайте разберемся.

Основные узлы и агрегаты были взяты от модернизированной механической КПП о которой мы говорили ранее, ее характеристики полностью подходят под те задачи, которые АвтоВАЗ ставит перед своими автомобилями. Механизм переключения разрабатывала компания ZF, которая славится своими качественными решениями в мире разработке трансмиссий. По заверениям производителя срок службы узла переключений составляет минимум десять лет, вся проводка, клеммы и плата управления надежна защищена от попадания пыли, влаги и воздействий низких температур, что позволило расширить температурный диапазон использования коробки передач.

С первого взгляда кажется, что подобное решение имеет точно такие же свойства, как и классический гидромеханический автомат, о котором мы поговорим позднее. У автомобиля две педали, акселератор и тормоз, рычаг КПП имеет режимы N – нейтраль, А- автоматическое переключение, R – режим движения задним ходом и M – мануальный или ручной режим. Однако эксплуатация роботизированной коробки имеет свои отличия и преимущества. Основным отличием для водителя является то, что роботизированную КПП нельзя долго держать на тормозе в автоматическом режиме, это чревато перегревом сцепления, о чем сообщит индикатор на приборной панели. В затяжных пробках лучше переводить селектор КПП в положение нейтрали. РКПП так же не имеет «ползущего» режима, когда при отпускании педали тормоза автомобиль самостоятельно катится вперед. Инженеры АвтоВАЗа не предусмотрели подобную функцию, чтобы продлить срок службы для сцепления, поскольку режим, когда автомобиль начинает трогаться при отпускании педали сцепления, пагубным образом влияет на механизм.

Кроме этих особенностей все остальное является преимуществом роботизированных КПП – они проще и дешевле в обслуживании, помогают экономить топливо в виду отсутствия потерь в гидромеханическом исполнительном механизме, их можно перемещать на буксире и выезжать из затруднительных мест применяя раскачку вперед и назад.

Помимо прочего конструкторами и инженерами принимавшими участие в разработке новой конструкции была заложена программа обучения. Автомобиль, анализируя стиль езды владельца, подстраивает работу роботизированной коробки передач. Всего в блоке управления заложено двенадцать различных программ управления, достаточных для обеспечения комфорта эксплуатации в любых режимах работы: в городском или спортивном.

В перспективе все узлы и агрегаты новой коробки передач должны иметь больший срок службы, в отличие от механического собрата. Причина тому – электрические механизмы включения передач, которые проделывают все операции плавно и всегда максимально точно и корректно под имеющиеся задачи. В то время как на механической коробке передач возможны излишние нагрузки в случае не опытного владельца или при не правильном выборе нужной передачи и ее излишне резком включении.

Новая коробка от АвтоВАЗа будет отличным выбором для водителя новичка, она значительно упросит процесс управления автомобилем за счет отсутствия необходимости выжимать сцепление и переключать передачи, при этом автомобиль с АМТ изначально дешевле, чем аналогичный с автоматом и в случае ремонта он будет не значительно дороже обычной механической трансмиссии.

АМТ коробка передач — что это

AMT — Automated Manual Transmission – автоматизированная механическая трансмиссия. Автолюбители такую коробку называют роботизированной или, попросту, робот.

Это надёжная, известная с самого зарождения автомобилестроения, механическая коробка передач, но с автоматическим переключением. Проще говоря, если вас спросят, «АМТ коробка передач, что это?», смело отвечайте: «Это смесь механики и автомата».

То есть, коробка механическая, но выжимает сцепление и переключает скорости, основываясь на своих расчётах, компьютер.

Он берёт данные от разных систем автомобиля, анализирует скорость, показания ABS и т.д., а затем, при помощи устройств, передающих усилие – актуаторов или, ещё их называют сервоприводами, переключает передачи.

В коробках АМТ актуаторы бывают электрические и гидравлические.

Электрический робот с одинарным сцеплением – самый распространённый, он дешевле, но время его реакции – дольше.

Такие коробки ставят на бюджетные автомобили. И именно они вызывают недовольство автолюбителей и скептическое отношение к АМТ.

Дело в том, что при разгоне автомобиля могут чувствоваться «зависания» при переключении передач и даже снижение скорости в самый неподходящий момент (например, при перестроении или обгоне).

Сцепление двигателя с колёсами может отсутствовать до двух секунд, что ухудшает управляемость автомобиля и раздражает любителей быстрой и резкой езды.

Тем не менее, это хороший вариант для тех, кто любит плавное и размеренное движение.

Гидравлический робот (ещё его называют электрогидравлический) стоит дороже, его ставят на автомобили премиум-сегмента и на спортивные модели.

В гидравлическом используется цилиндр, который толкают электромагнитные клапаны.

В такую коробку заливается специальная жидкость, которая позволяет снизить время задумчивости до 0,05 секунд.

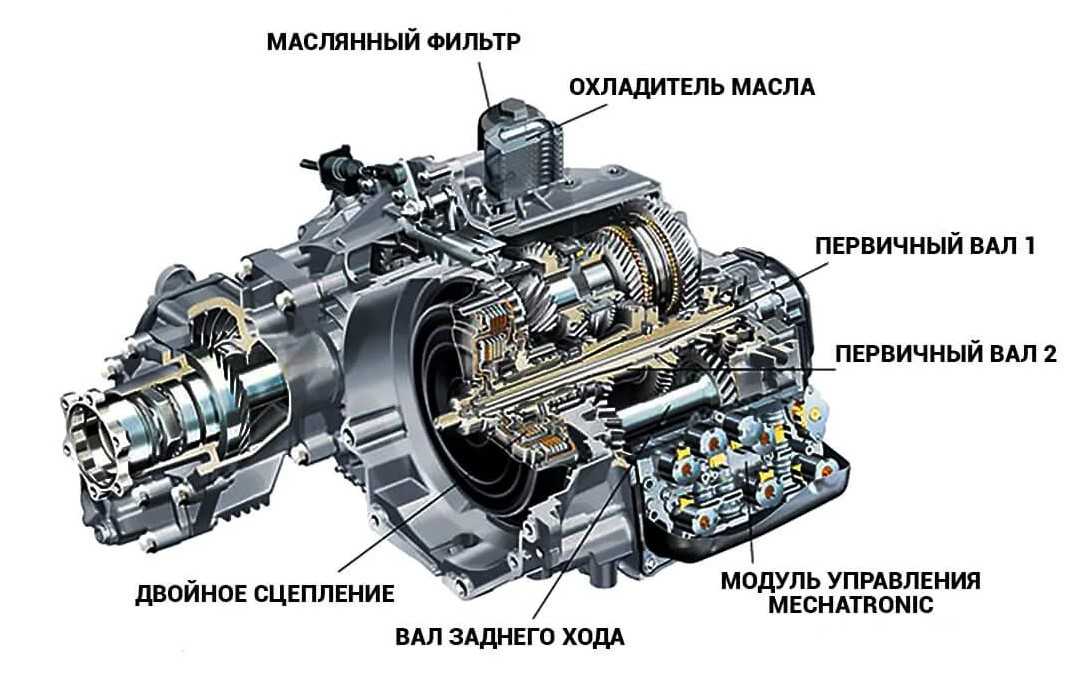

С 2003 года концерны Audi и Valkswagen стали ставить на свои серийные автомобили роботов с двойным сцеплением.

Сама технология была придумана ещё в 80-е годы прошлого века. У коробки сразу два вала: один – для чётных передач, второй – для нечётных.

Включение следующей передачи на соседнем вале происходит заранее, но до нужного момента она разомкнута. Когда электроника решает, что пора переключаться, одновременно размыкается один вал и подключается другой.

Такое переключение передач называется преселективным. Благодаря ему машина получает очень плавный ход, переключение водителю незаметно.

Например, на фольксваген гольф оно происходит всего за 8 миллисекунд. Если вы видите аббревиатуру DCT (Dual Clatch Transmission), то это робот с двойным сцеплением.

Также в простонародье он может обозначаться сокращением DSG, по названию коробки концерна Фольксваген, но быть изготовленным другой фирмой (по аналогии в русском языке появились слова ксерокс, памперс и т.д.)

Коробка передач АМТ

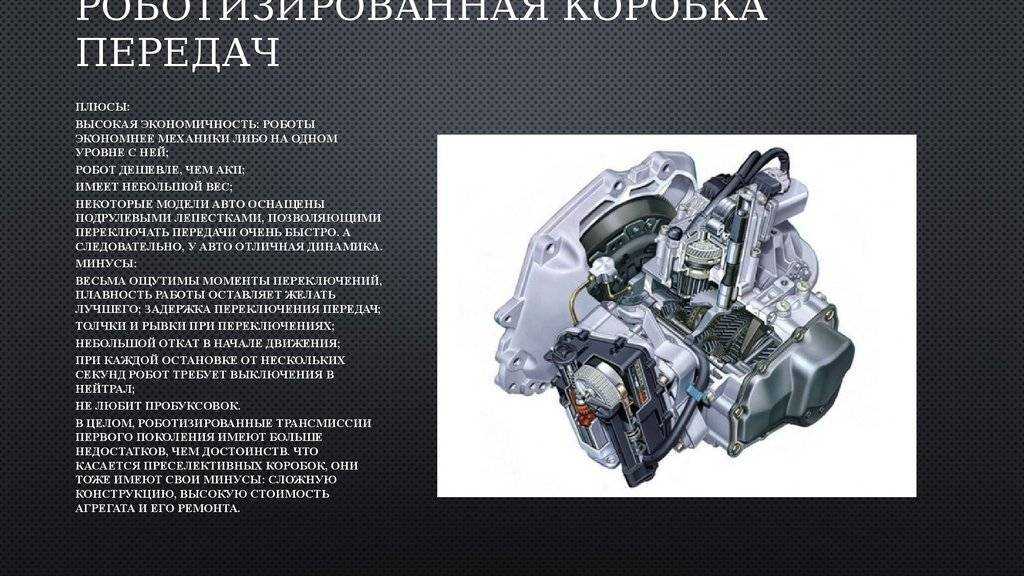

Когда речь заходит о плюсах и минусах АМТ, сразу стоит вспомнить, коробка передач АМТ, что такое?

Это совмещение надёжности и дешевизны механической коробки передач с удобством автоматической.

Отсюда можно понять, что она совмещает в себе плюсы и минусы обоих типов трансмиссий.

Плюсы:

• Не нужно выжимать сцепление и двигать рычаг переключения передач, это сделает компьютер. Особо актуально в условиях городских пробок.
• Дешевле, чем автоматическая коробка передач, но педали всё равно две. Это даёт удобство автомата при цене, приближающейся к механике.
• Более надёжна и легка в ремонте, чем АКПП, потому что коробка, по факту, механическая.
• У многих моделей при необходимости можно переключать передачи в ручную.
• Расход топлива ниже, чем у автомобилей с АКПП и МКПП. У АКПП сам принцип работы подразумевает больший расход, а в МКПП играет роль водитель своей манерой езды и несвоевременным переключением.
• Коробка передач АМТ меньше массой, чем АКПП. Она подходит для малолитражных автомобилей.
• Срок службы робота с двойным сцеплением больше, чем у МКПП.
• Требуется меньше масла в коробку.

Минусы:

• При разгоне время между переключением передач может занимать около двух секунд. Это касается АМТ с электрическим актуатором и одним сцеплением. Такое «зависание» может быть неприятным при обгоне на трассе, а также ухудшает управляемость автомобиля в момент переключения.
• АМТ с гидравлическим актуатором даёт большую нагрузку на двигатель, что значительно увеличивает расход топлива.
• В отличие от автоматической коробки, робот не умеет подстраиваться под стиль езды водителя, поэтому приспосабливаться к коробке придётся вам.
• Преселективная коробка передач дороже своих собратьев и сложно ремонтируется при поломках.
• При долгом подъёме может перегреться сцепление, тогда оно размыкается и приходится переходить на ручное переключение передачи.

Движение

Перед тем, как начать движение стоит уяснить пару правил, связанных с коробкой автомат и началом движения на ней:

1. Перед тем, как перевести ручку из положений «P» и «N» в положение «D» нажмите на педаль тормоза, это позволит снизить обороты холостого хода. Как только вы почувствуете характерный толчок, можно переключиться в режим вождения и плавно нажимать газ;
2. Не стоит переходить к резкому вождению сразу после того, как начнёте движение. Масло в эти моменты ещё холодное, можно повредить коробку;
3. Если вы только приучаетесь к автомату, постарайтесь удержаться от искушения двигаться на ручном переключении. Это может повредить коробке передач, если вы только начали движение;

Постарайтесь двигаться в режиме «D» или «3» находясь в городе и как можно реже включать режим «OD». На подъёмах и при передвижении по сложным участкам дороги используйте «2».

Во время движения не допускается включение режимов парковки и заднего хода, до полной остановки автомобиля. Нейтральную скорость можно включать только в экстренных ситуациях, когда происходит торможение двигателем. При случайном переключении в один из недопустимых режимов, рекомендуется сбросить обороты до холостых. После опять перевести автомобиль в режим вождения.

Если в вашем автомобиле есть режимы «3», «2» и «1», то можно осуществлять торможение двигателем. Делается это так:

• Находясь в режиме «3», отпустите педаль газа;
• Переведите ручку в положение «2»;
• После снижения скорости до 50км/ч, повторно отпустите газ;
• Переведите ручку в положение «1» или «L».

Учтите, что, даже соблюдая все необходимые правила, торможение двигателем на автомобилях с автоматической коробкой осуществляется менее эффективно, чем на механике. Не стоит лишний раз рассчитывать на этот способ.

Для быстрого набора скорости, при разгоне стоит переключиться в положение «2» и следить за оборотами двигателя. При наличии спортивного режима, максимально короткого времени разгона можно добиться именно в нём. Так же при максимальном нажатии педали газа включится режим «OD», который позволит набирать наибольшее количество оборотов в рамках каждой из передач. Режим отключится, когда вы выработаете максимальное количество оборотов на максимальной скорости. Его можно отключить, отпустив педаль газа. Помните, что использование данного режима укорачивает жизнь коробки.

Поведение в условиях бездорожья

С такими шинами можно сунуться на бездорожье, но не все участки будут доступны для преодоления. Там где в меру твердый грунт, песок, немного грязи, еще можно проехать владельцу автомобиля с АТ-шинами, а вот в экстрим лучше не лезть, если не уверен. Под экстримом стоит понимать очень сильную, глубокую грязь — от 20 см. и более. Проехать там может и получится, но нужно приноровиться и изрядно попотеть. Протектор такой резины не очень приспособлен для грязи, все по той же причине, что производители заложили в нем способность комфортно передвигаться по асфальту.

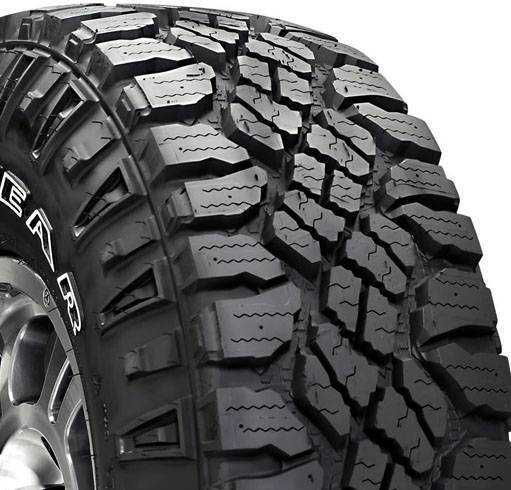

АТ-шины

На остальном сухом покрытии различной консистенции резина ведет себя достаточно неплохо. Покупать такую резину стоит тем, кто не хочет из своего авто сделать полный внедорожник, а хочет просто использовать автомобиль и в условиях города, с вылазками на природу и рыбалку.

Шина AT

Что такое АМТ? Основные неполадки

Конструкция данного устройства схожа со строением механической КПП, однако управляется при помощи ЭБУ. Благодаря этому обеспечивается комфортность использования транспортного средства. Используется фрикционное сцепление. От датчиков поступают сигналы к блоку управления, что обеспечивает оперативное переключение скоростных режимов. В отличие от АКПП конструкция данной коробки позволяет буксировать автотранспорт, если использовать трос.

Одна из распространенных проблем с данной коробкой – это ее перегрев, например, во время длительной остановки на светофоре. Чтобы этого не происходило, КПП можно ставить в положение «N». Кроме того, о перегреве коробки водителя оповестит значок на панели приборов. Если это произошло, значит нужно остановить автомобиль, выключить зажигание, чтобы дать машине охладиться.

Перегрев коробки отмечается и при подъеме автотранспорта в гору, необходимо перейти на ручное переключение. Если при смене передач ощущаются рывки. Причина этого – водитель вовремя не сбросил «газ».

АМТ коробка передач отличается дороговизной обслуживания. В профилактических целях нужно следить за уровнем трансмиссионной жидкости. Если была обнаружена течь, возможно проблема кроется в изношенных сальниках. Как правило, утечка масла возникает при длительной эксплуатации транспортного средства.

Статья в тему: Как устранить течь масла?

Любой ремонт данной коробки должен осуществляться с использованием качественных комплектующих деталей. Перед началом ремонтно-восстановительных работ трансмиссии проводится диагностика агрегата для точного определения причины возникшей неполадки.

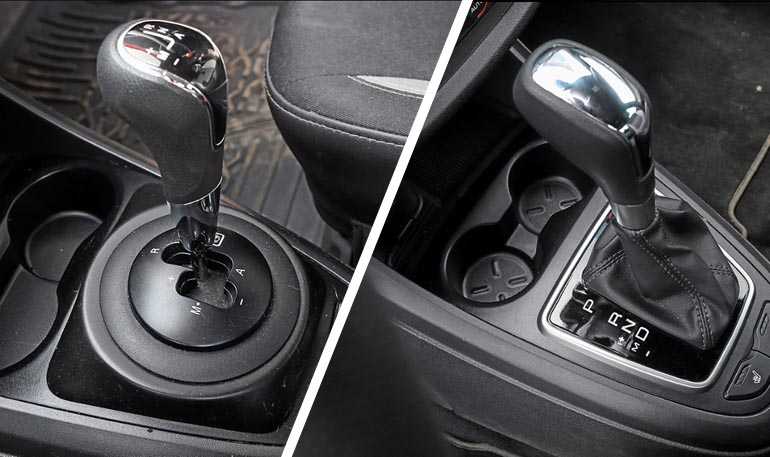

Чем автомат отличается от робота

Виды автомобильных коробок передач

В процессе эволюции автомобилестроение, уже на протяжении многих десятилетий активно разрабатываются и внедряются самые различные инновации, которые часто становятся ключевыми и определяющим для всего последующего от этой отрасли.

Современный темп жизни потребовал повышение комфорта во всех областях. При этом люди также не спешат отказываться в его пользу и от надежности привычных вещей. Именно такое сочетание постарались воплотить инженеры, превратил обычную механическую коробку в роботизированную.

Выбор в пользу той или другой отмечен множеством факторов. В частности перед родителями встает вопрос контролируемости, удобства, комфорта и общей эксплуатационной надежности как узла, так и системы привода.

Автоматическая коробка передач является качественный альтернативой механики. Особенности заключаются уже в самой конструкции, поскольку механизм изначально предназначается для самостоятельного переключения по достижении определенных параметров работы двигателя и скорости транспортного средства.

Контроль всех операций производится исключительно внутренней механикой, которая определяет наиболее приоритетные режимы. Переключение скоростей также осуществляется самостоятельно без какого-либо участия водителя. В силу сугубо механических решений, электронные компоненты не играют ключевую роль в работе механизма, а только делают ее более эффективной.

Роботизированная коробка передач представляет собой фактически ту же самую механическую коробку, где имеются соответствующие выводы и рычаги для внешнего управления. Основным отличием является то, что переключение берёт на себя дополнительная электронная система. Блок управления получает многочисленные данные от сенсора, говорящие о режиме работы двигателя, скорости автомобиля, и прочих особенностях.

В результате при достижении определенных ключевых точек установленные гидро и сервоприводы производят набор тех же действий, которые производил бы водитель. Происходит управление сцеплением и перемещение компонента в коробке. От обычной коробки, роботизированную отличает отсутствие необходимости управления рычагом.

Ключевые особенности каждого из видов коробок передач можно оценить исходя из общих эксплуатационных характеристик. Автомат изначально создан как самостоятельно переключающийся механизм. Он значительно упрощает все операции по управлению транспортным средством. При этом снижая нагрузку с водителя, он позволяет сбросить общую утомляемость, исключает напряжение при передвижении в пробках.

Характеристика автоматической коробки передач всегда остается максимальная плавность и мягкость при переходе как на повышенные, так и на пониженной передаче. Неопытный водитель даже не заметит этого момента. Тем не менее повышение комфорта, а также необходимость в обеспечении максимально щадящих режимов для двигателя, сказалось на общей производительности системы.

Высокий расход топлива отмечает все владельцы транспортных средств автоматическим переключением передач. Ремонт такой коробки хотя и предоставляется уже практически повсеместно, также может быть дорогостоящим.

https://youtube.com/watch?v=f3D8P4MmIgo

Роботизированная коробка передач полностью переняла от механической свою высочайшую эффективность и надежность. Взяв на себя функции водителя, электроника предельно аккуратно и точно управляет передачей крутящего момента от двигателя к колесам. Потеря мощности практически не имеется, а обслуживание роботизированной коробки намного менее сложно, чем классического автомата.

Замена компонентов обойдется не дороже, чем при ремонте любой другой механики, поскольку они практически идентичны. Что касается автоматических приводов, они также не дороги. Роботизированные коробки настолько же экономичный, насколько и механические.

Более того, в городском режиме эксплуатации робот на удивление способен выдать даже более высокий КПД, чем человек. Потребление масла для работы также значительно ниже, чем в автоматической коробке.

Большинство роботизированных систем способны очень просто превращаться в стандартные привычные механические коробки, что автоматические полностью исключает. Однако негативные факторы также есть. Роботизированные коробки отмечены достаточно медленным переключением передач.

Не исключаются толчки и рывки, которые тут же будут отмечены при переходе на новую скорость. Это трансмиссия отличается определенной нестабильностью при использовании

Немаловажной особенностью является то, что установленный даже на идентичных машинах робот может вести себя по-разному в определенных ситуациях

Что собой представляет роботизированная коробка передач?

Роботизированная коробка на автомобиле означает нечто среднее между МКПП и автоматической трансмиссией. Фактически роботизированная КПП представляет собой «механику», оборудованную автоматическим сцеплением и возможностью переключения скоростей. Работа этого типа агрегата зависит не от водителя, а от функционирования управляющего электронного модуля. Во время движения водитель должен только правильно передавать входящие данные для обеспечения правильной работы КПП.

Перед покупкой авто с таким агрегатом рекомендуется разобраться с основными характеристиками и принципом действия устройства.

Устройство роботизированной КПП

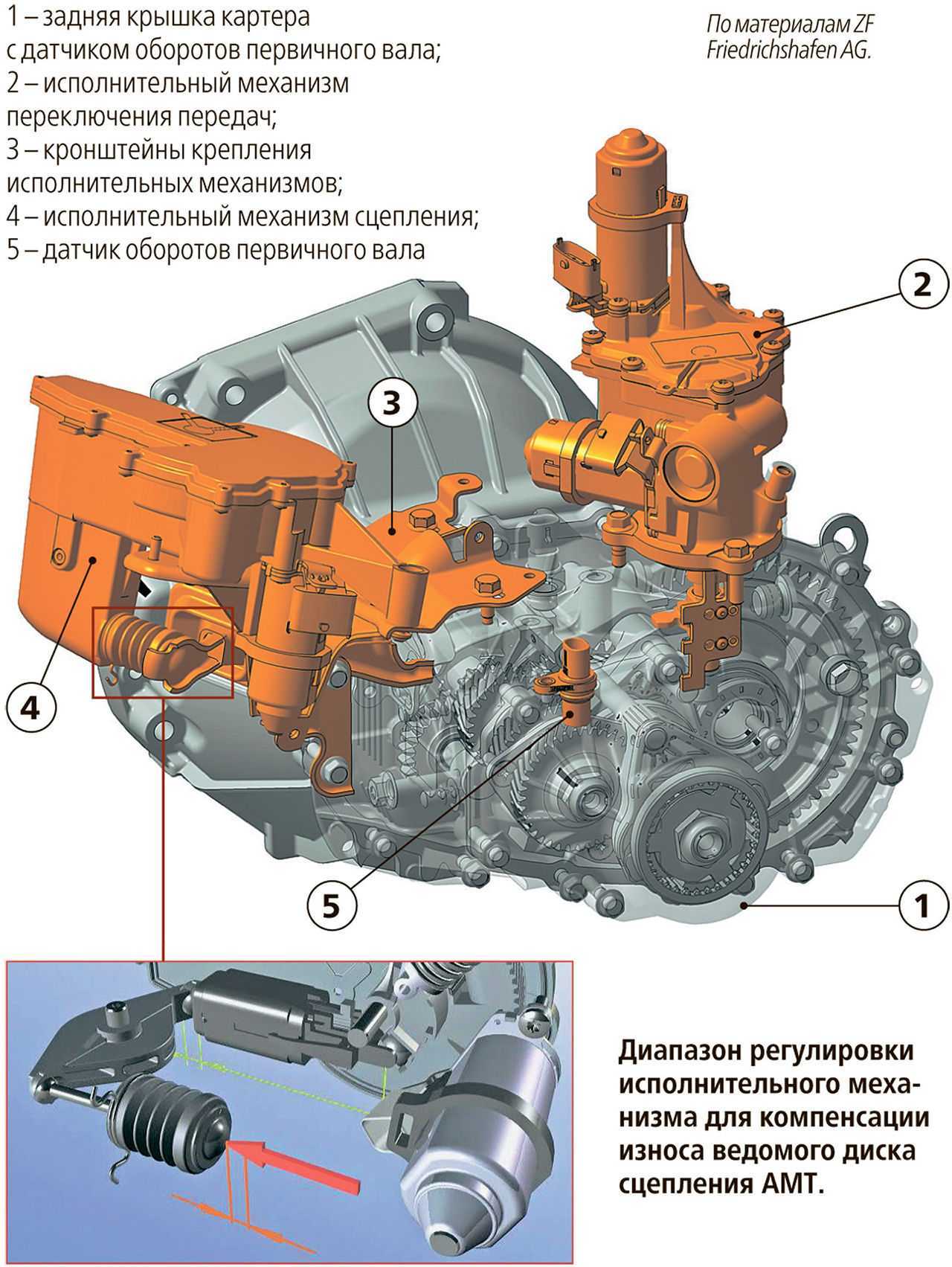

Схематическое устройство конструктивных компонентов РКПП

Чтобы понять, что такое , надо разобраться в устройстве агрегата. Дополнительные элементы, предназначенные для выжима сцепления, а также переключения и выбора скоростей, называются актуаторами.

Роботизированная трансмиссия оснащается собственной управляющей системой, выполненной в виде блока управления, а также нескольких контроллеров. Эти датчики предназначены для взаимодействия с блоком. Роботизированная КПП принципиально отличается от традиционной автоматической коробки и вариаторных трансмиссий.

Коробки передач робот, как и механические, оснащаются сцеплением. В таких типах агрегатов не применяются трансмиссионные масла ATF.

В зависимости от производителя автомобиля, роботизированная трансмиссия может оснащаться одним либо двумя сцеплениями:

• если сцепление одно, то это однодисковый агрегат;
• если два, то трансмиссия считается преселективной.

Основные компоненты устройства роботизированного агрегата:

1. Сама КПП.
2. Актуаторы или сервоприводы. Предназначены для выжима сцепления и активации скоростей.
3. Управляющий модуль, являющийся микропроцессорным блоком. Используется для обработки и передачи команд.
4. Внешние контроллеры. Количество датчиков может отличаться в зависимости от производителя машины.

КПП

Подробнее с устройством роботизированного агрегата рекомендуем разобраться на примере шестиступенчатой коробки, оснащенной двумя сцеплениями. Агрегат выполнен в виде механической КПП, но оборудуется двумя ведущими шкивами. Один из этих элементов устанавливается внутри другого. Внешний шкив обладает внутренней полостью, в которую устанавливается внутренний компонент. На внешнем шкиве располагаются шестеренки привода второй, четвертой и шестой скоростей, а на внутреннем — шестерни первой, третьей, пятой и задней передачи.

Каждый вал роботизированной коробки передач оборудуется отдельным сцеплением.

Актуаторы или сервоприводы

Актуаторные устройства могут быть электрическими либо гидравлическими. Электрический тип элементов выполнен в виде электрического моторчика с редукторным устройством, а гидравлический считается гидроцилиндром. Шток последнего связывается с синхронизаторным устройством. Основное предназначение актуаторных элементов заключается в механическом перемещении синхронизаторных составляющих, а также активации и деактивации сцепления.

Управляющий модуль

Управляющий модуль — микропроцессорный блок, на который установлены внешние контроллеры. Эти датчики задействованы в электронной системе управления мотором машины. Датчик трансмиссии взаимодействует с контроллерами от силового агрегата и прочих систем, к примеру, ABS. Управляющий модуль может быть совмещен с микропроцессорным блоком управления ДВС, но трансмиссия будет функционировать по своему алгоритму.

Канал Carvizor подробно рассказал об устройстве и конструктивных особенностях РКПП.

Особенности роботизированной КПП

Электрический привод сцепления функционирует за счет электромотора, а также механической скорости. Работа гидравлического привода основана на специальных цилиндрических устройствах, управление которыми осуществляется посредством электромагнитного клапана. Иногда роботизированный агрегат может быть дополнен электромотором, использующимся для перемещения цилиндрических элементов и рассчитанного на поддержку функционирования гидромеханического модуля. Это устройство, оснащенное приводом, характеризуется долгим переключением скорости, которая может составить до половины секунды.

Если сравнить с гидравлическим устройством, то для работы агрегата не требуется постоянная поддержка нужного уровня давления. В некоторых моделях Опель гидравлические агрегаты характеризуются быстрым циклом переключения скорости, обеспечивающего переключение за 0,06 сек. Но такие роботы обычно устанавливаются на спорткары.

Тест драйв Гранты с роботом: результаты заездов

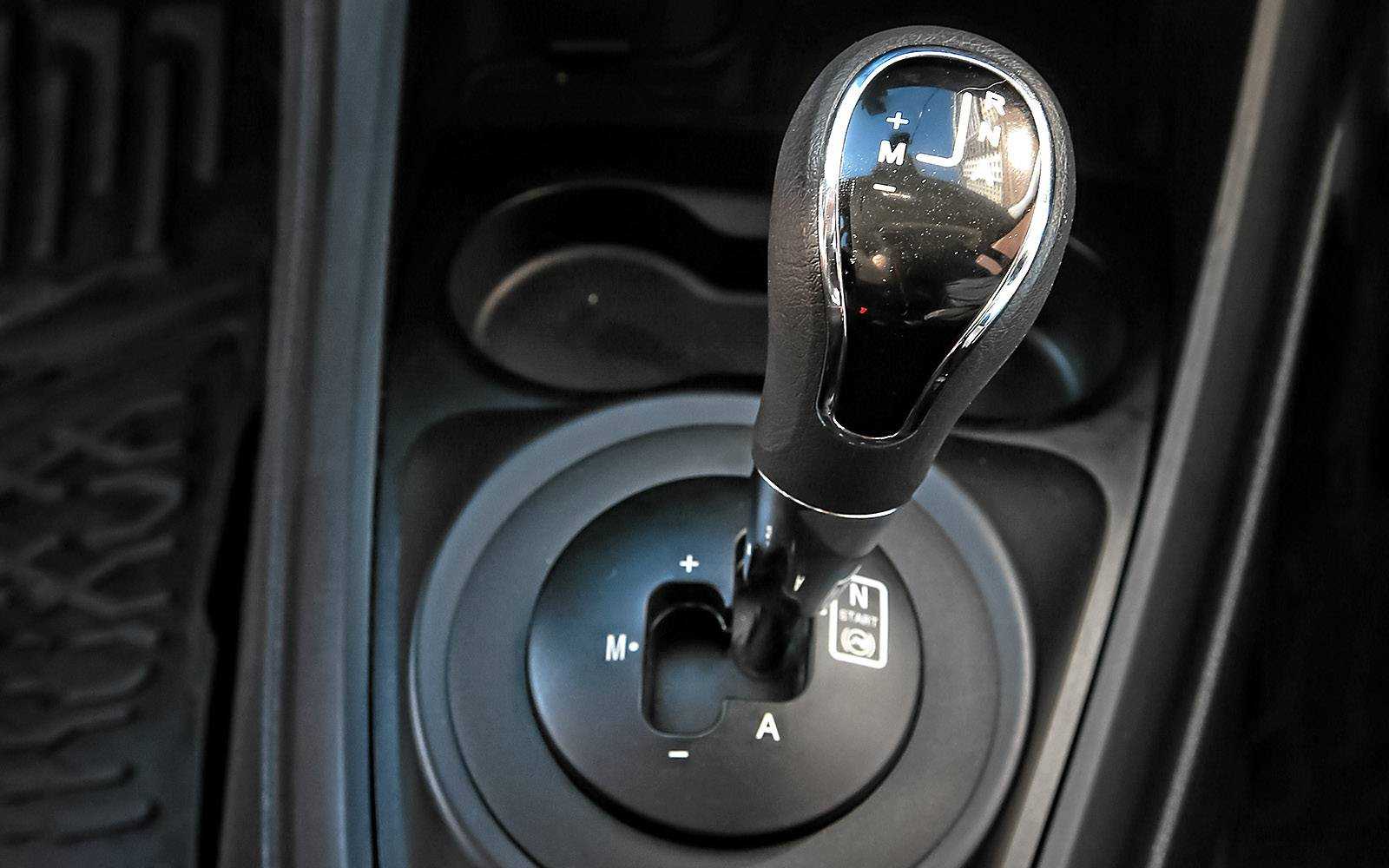

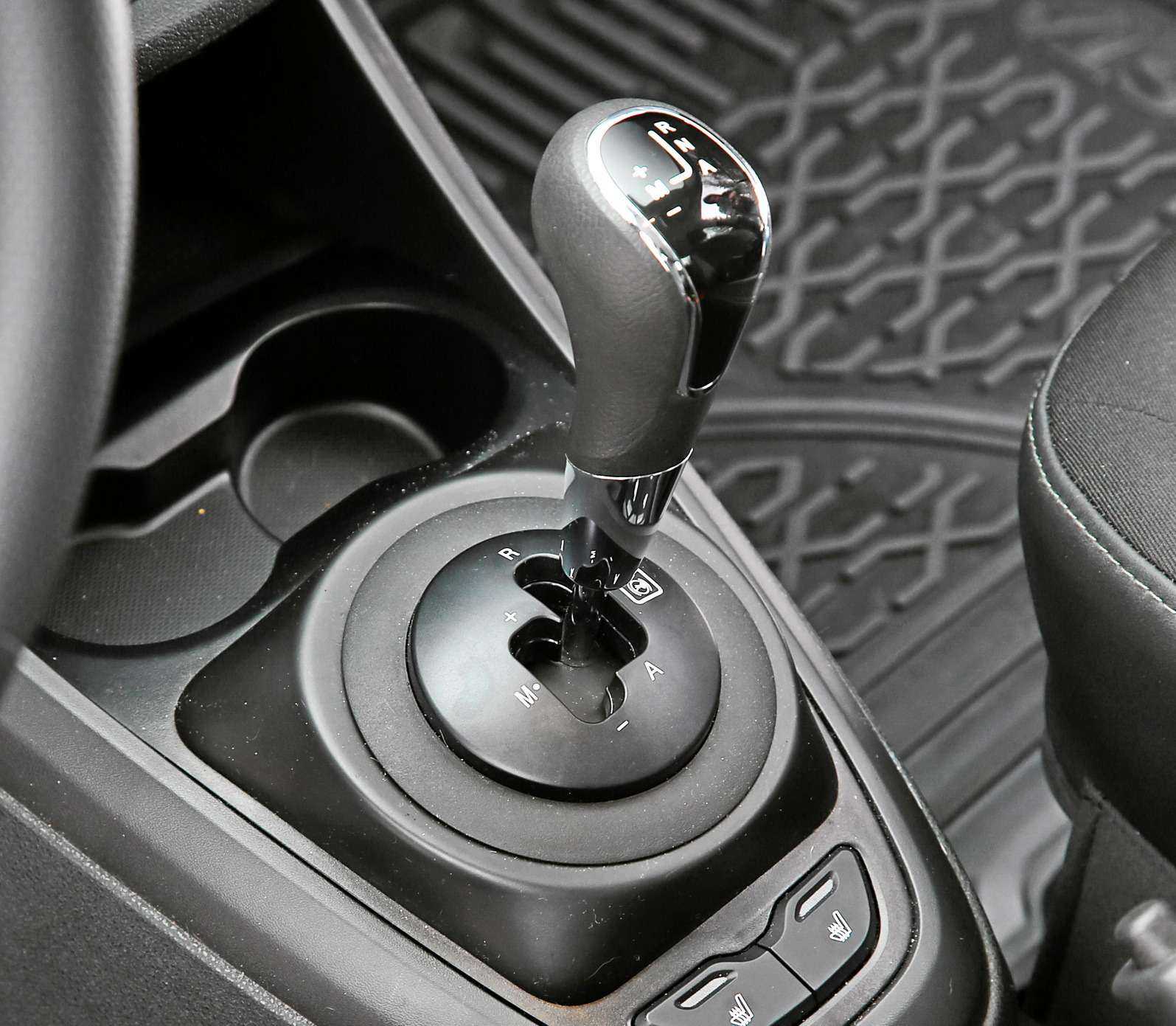

По принципу управления новая коробка не уступает простотой автоматике. Начинается движение с нажатия тормоза и перемещения селектора на нейтраль. Такая система позволяет обезопасить запуск авто, тем самым предотвратить ошибки при работе с новинкой. Езда за рулем роботизированной Гранты будет более привычной для прежних владельцев авто с автоматической коробкой.

Проводимые заезды смогли показать, насколько легка управляемость модели: она точно реагирует на переключения, но выдает незначительную задержку при запуске. Непродолжительная передача сигнала не является критичной.

Для многих автомобилистов такая особенность не станет проблемой для покупки. Но перед приобретением необходим самостоятельный тест драйв, позволяющий оценить удобство управления.

Выполненные тестирования самих разработчиков позволили оценить и экономичность авто. По данным заездов средним показателем для езды по городу в “ручном” режиме является 6,1 л на 100 км, а на трассе он снижается до 5,1 л.

Полный автомат, подходящий в основном для новичков-водителей, приводит к другим результатам: расход по городу 8,1 л. Поэтому применение ручных переключений является более выгодным для любого владельца обновленной Гранты.

Специалисты, осуществив для Лады Гранта с роботом тест драйв, отметили плавность хода самой модели. В отличие от показателей роботизированной Приоры, Гранта имеет большую привлекательность и точность.

Из-за обновленной рамы и дополнений системы поездки на ней совершаются без проблем. А управление производится мягко: исключаются рывки при движении, длительные паузы при переключении скоростей.
