Когда фронтальные подушки безопасности не сработают

Эволюция

Подушки безопасности претерпели множество изменений, чтобы из медленно надувающихся мешков, которые никто не хотел устанавливать, стать обязательной функцией. Первое значительное улучшение произошло в 1964 году, когда японский инженер Ясузабуру Кобори стал использовать химическое микровзрывчатое вещество для надувания подушек безопасности. Такой механизм был гораздо быстрее, чем использовавшийся ранее сжатый воздух. Этого нововведения было достаточно, чтобы его наградили патентами в 14 странах.

Второе большое нововведение касалось датчиков. Удары по бамперу или ситуации, когда водители вручную активировали подушки безопасности, были, мягко говоря, ненадежными. Аллен К. Брид изобрел электромагнитный сенсорный датчик в 1967 году. Шариковый сенсор в сочетании со взрывчаткой надувал подушку безопасности менее чем за 30 миллисекунд!

Или все же это опасно?

Однако, не все так хорошо, как кажется на первый взгляд.Зачастую подушка безопасности можетне только не спасти человека, но и усугубить ситуацию во время аварии. Но, восновном здесь вина лежит на водителях, которые игнорируют ПДД и безопасностина дорогах. Превышение скоростного режима, а также неправильная эксплуатацияподушек может привести к серьезным травмам. При этом система может не только несработать вовремя, но и наоборот вызвать ложное срабатывание, которое приведетк аварийной ситуации.

Большую опасность несет то, что подушки безопасности очень быстро надуваются. На первый взглядлегкий материал не может причинить никакого вреда. Но, когда он начинает ссумасшедшей скоростью наполняться газом, скорость развертывания достигает 300км/ч. В этом случае сила удара может быть как от огромной гири.

Если при этом автомобиль движется на очень высокой скорости,то при столкновении к этому плюсуется еще и инерция водителя. В этом случае сила удара головой о подушку в разывозрастает. Об этой проблеме известно давно, поэтому специалисты постояннопытаются придумать, как изменить скорость развертывания не снижая эффективностьподушки. В последнее время наиболее безопасными считаются устройства споэтапным развертыванием.

Принцип действия системы безопасности

Как вы уже поняли, подушки безопасности пассажира и водителя предназначены для того, чтобы предотвратить непосредственный контакт человека с центральной консолью, ветровым стеклом, рулем и т.д. Чтобы обеспечить максимальную защиту водителя и пассажиров, ПБ надуваются сразу же после столкновения, но до того, как человек могу бы успеть повредить что-то. Обычно время срабатывания варьируется в районе 15-30 мс.

Срабатывание ПБ при столкновении

Некоторые автовладельцы решают не использовать ПБ, а вместо них поставить сопротивление. Как правило, установка сопротивления обусловлена тем, что ПБ срабатывают даже при столкновении на небольшой скорости — 20 км/час. Здесь же мы ответили, на какой скорости срабатывает система. Так вот, чтобы ПБ не могла сработать в ненужный момент, автовладельцы используют сопротивление. Мы бы не рекомендовали ставить сопротивление, поскольку никто и никогда не знает о том, в какой момент попадет в аварию и на какой скорости, соответственно, ПБ может не сработать в самый ответственный момент.

При активации зажигания, спустя несколько секунд, включается контрольная лампочка на приборной панели. Она должна практически сразу же потухнуть, если это так, то проблем в работе системы нет и она готова к использованию. Но в том случае, если индикатор продолжает гореть после запуска мотора или его цвет стал красным, то в системе безопасности имеются определенные проблемы, которые необходимо устранять (автор видео — CЕРГЕЙ ГРОМОВ).

Как срабатывает подушка безопасности и на какой скорости?

Непосредственном сам процесс срабатывания водительской или пассажирской ПБ — достаточно простой.

Если рассмотреть по этапам, то выглядит от следующим образом:

1. На первом этапе транспортное средство сталкивается с препятствием, происходит авария.
2. На втором этапе срабатывает датчик или шлейф подушки безопасности. В этот момент на систему поступает сигнал о дорожно-транспортном происшествии, узел вступает в работу.
3. Блок управления подушками безопасности передает импульс на детонатор. В этот момент последний взрывается, в результате чего происходит деструкция стальной оболочки баллона, наполненного газом. Следует отметить, что сам газ в баллоне находится под высоким давлением, составляющим примерно 25- мПа, но здесь многое зависит от конкретного автомобиля. В качестве газа обычно применяется аргон или озон.
4. На четвертом этапе сама ПБ, которая состоит из нейлонового материала и по своей структуре она многослойная, начинает наполняться газом. На это уходят десятые доли секунды. Следует отметить, что толщина самой ПБ должна составлять около 0.4 мм.
5. После этого ПБ начинает быстро увеличиваться в размерах. Благодаря специальным прорезям, которые имеет крышка подушки безопасности, ПБ начинает вырываться наружу.
6. На следующем этапе подушка уже раскрывается. Как правило, это занимает не больше 30 мс с того момента, как сработало контактное кольцо подушки безопасности.
7. Далее, водитель и пассажир ударяются головой о ПБ, в результате чего она позволяет значительно снизить энергию удара. Затем ПБ, выпуская содержимое в салоне транспортного средства, начинает опадать.

1. Блок управления автомобильными подушками безопасности

2. Рулевой шлейф ПБ

3. Датчик удара для автомобильных ПБ Мы описали процедуру срабатывания ПБ в семь этапов, но по факту это происходит очень быстро. Благодаря использованию такой системы безопасности подушки могут рассеять до 90% всей энергии взаимодействия в результате столкновения. Но остаток — 10% или больше, в зависимости от конструкции ПБ — все равно придется на водителя и пассажиров. Необходимо учитывать, что в зависимости от марки транспортного средства, ПБ может иметь определенные настройки для срабатывания. Если вы никогда не сталкивались с такими настройками — то лучше в них и не лезть.

Процедура восстановления

Когда машина снята с гарантии, работу по реставрации системы безопасности и деталей салона оплачивает автовладелец. Но некоторые водители желают сэкономить.

Пошаговая инструкция

К самостоятельному проведению процедуры приступают, имея опыт, слесарные навыки, знание автомобильной электроники.

Восстановление включает несколько этапов:

1. Выньте пиропатрон, замените новым. Желательно, провести тест на срабатывание на специальном оборудовании.
2. Замените датчики.
3. Уложите новый мешок ПБ.
4. Проверьте провода на оплавление. Если необходимо, испорченную проводку поменяйте. Лучше купить целиком ремкомплект.
5. Перепрошейте или замените блок управления подушками.
6. Реставрируйте обшивку.

Действуя самостоятельно, вы сбережете до 15 тыс. руб.

Какое количество подушек безопасности бывает в современных автомобилях


Бюджетные модели, как правило, оснащаются 1-2 подушками, размещенными в передней части автомобиля и рассчитанными для защиты водителя и человека, сидящего сбоку от него. В дорогих моделях авто подушек безопасности может быть:

• четыре — 2 фронтальные и 2 передние боковые;
• шесть — 2 фронтальные, 2 боковые передние, 2 шторки безопасности;
• семь — 2 фронтальные, 2 боковые передние, 2 передние шторки безопасности, 1 коленная подушка безопасности;
• восемь — 2 фронтальные, 2 боковые передние и 2 боковые задние, 2 шторки безопасности;
• девять — 2 фронтальные, 2 боковые передние, 2 боковые задние, 2 шторки безопасности, 1 коленная подушка безопасности для водителя.

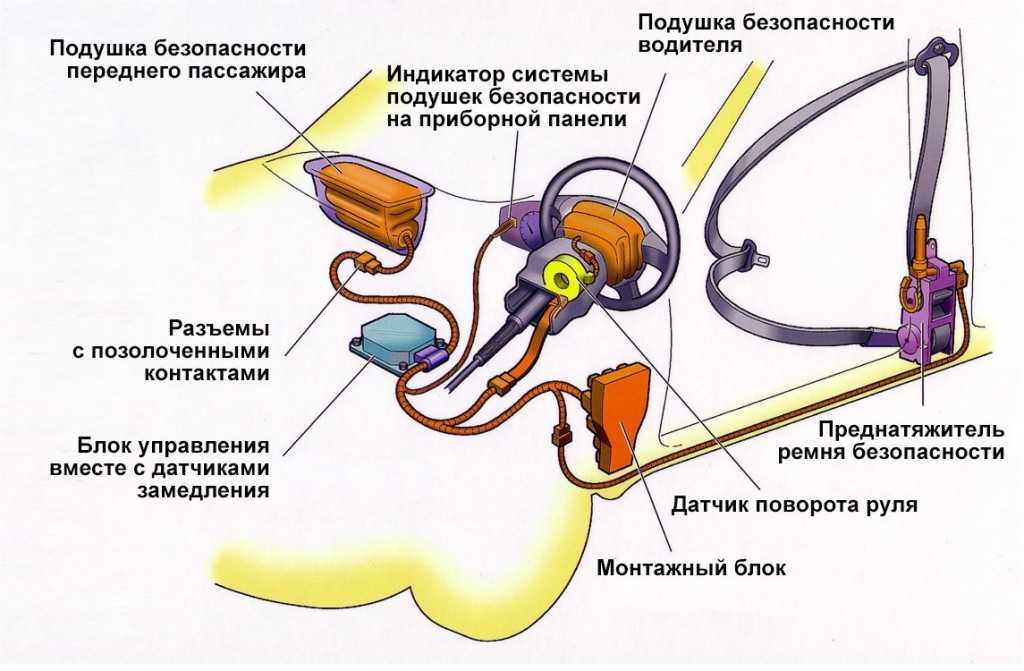

Общая схема работы подушки безопасности

AirBag — это эластичная оболочка, которая мгновенно наполняется газом и раздувается, тем самым смягчая удар при столкновении.

Принцип работы довольно простой, основными же элементами системы пассивной безопасности SRS являются:

• электронный блок управления;
• датчики удара;
• система активации и деактивации (деактивировать подушку пассажира нужно в случае установки детского автокресла);
• модуль AirBag.

В современных авто подушки выстреливают лишь при определенных условиях. Не нужно бояться, например, что от простого удара по бамперу они сработают. Блок управления запрограммирован на срабатывание на скоростях от 30 километров в час. При этом, как показывают многочисленные краш-тексты, наиболее эффективно они проявляют себя при скорости не выше 70 километров в час.

Особое внимание следует уделить устройству самого модуля SRS:

• пиропатрон с запалом;
• в запале находится вещество, при сгорании которого выделяется большое количество инертного и абсолютно безопасного газа — азота;
• оболочка из легкой синтетической ткани, обычно это нейлон, с небольшими отверстиями для выхода газа.

Таким образом, когда срабатывает датчик определения удара, от него сигнал поступает на блок управления. Происходит активация пиропатрона и подушка выстреливает. Все это занимает десятые доли секунды. Естественно, после срабатывания системы безопасности придется восстанавливать салон и сами AirBag, если, конечно, автомобиль в ДТП не понес сильные повреждения и вы планируете пользоваться им и далее.

Принцип работы эйрбега прост

Если кратко описывать действие подушки безопасности, то выглядит все примерно так:

1. Датчики фиксируют удар, который начинает принимать на себя кузов, сильную вибрацию.

2. Происходит минивзрыв под отделкой салона, обшивкой руля, в результате которого моментально надувается эластичная емкость с газом, направленная в сторону лица либо другой зоны человеческого тела.

3. Происходит смягчение возможного удара седока, что, вероятно, спасает ему жизнь.

На практике же это выглядит далеко не всегда столь однозначно. Нередки случаи, когда эйрбеги вообще не срабатывают либо тяжело травмируют и даже убивают людей, которых они, казалось бы, призваны защитить от увечий.

Можно ли ездить без подушек безопасности?

Автолюбители часто задают вопрос касательно эксплуатации машины при наличии неисправных (открывшихся) подушек airbag или сработавшем индикаторе неисправности.

Загорание значка свидетельствует, что один из датчиков вышел из строя. Это значит, что вероятность несрабатывания подушки при ДТП выше. Индикатор горит и в случае, когда устройство уже сработало и вместо него установлена «заглушка».

Ездить с такими ошибками разрешается (техническая часть автомобиля не страдает). Другое дело, что уровень безопасности падает. Остается риск, что airbag не выполнит поставленной задачи.

Кто виноват?

Водители очень часто игнорируют правила безопасности зарулем, что повышает уровень травматизма. Если человек управляет автомобиль, непристегнувшись ремнем безопасности, то от подушки будет мало толку. Безусловно,ремень не сможет полностью зафиксировать тело на сидении, но он в значительнойстепени замедляет инерцию, чем уменьшает амплитуду рывка при столкновении. Врезультате водитель может отделаться лишь несколькими ушибами и синяками

Приэтом очень важно соблюдать скоростнойрежим. Помните, что тестирование мер безопасности в автомобиле происходитна скорости в 60 км/ч, не более!

Если водитель едет не пристегнутым, да еще и на большойскорости, то во время лобового столкновения, он совершит такой сильный рывок всторону стремительно разворачивающейся подушки, то сотрясение мозга будет самымлучшим вариантом. По непонятным причинам многие автолюбители игнорируют ремни безопасности, не заботясь особственном здоровье. А вот во многих новых моделях автомобилей существуетсистема, которая не даст машине сдвинуться с места, если водитель не будетпристегнут! Однако, некоторые пытаются обхитрить систему и вставляют в замокремня различные посторонние предметы, чтобы автомобиль поехал. Такие глупыедействия зачастую и приводят к самым печальным последствиям. Из-занедальновидности многих автолюбителей разработчикам приходится придумывать всеновые системы. Одной из них стал датчик, который не дает раскрыться подушкебезопасности, если водитель не пристегнут ремнем.

Бывают и такие ситуации, которые трудно предусмотретьконструкторам. К примеру, если водитель держал руки скрещенными на руле вовремя столкновения, то перелом верхней конечности ему будет гарантирован. Такжеопасно водить автомобиль в очках, так как при столкновении лица с подушкойбезопасности стекла могут лопнуть и поранить глаза. Для большей безопасностистоит носить контактные линзы.

Из-за превышения скоростного режима подушка безопасности может сработать даже, если столкновения непроизошло. К примеру, если машина на полной скорости проедет по яме либоподпрыгнет на железнодорожном переезде, подушка может раскрыться. При этом отиспуга водитель может потерять управление и создать аварийную ситуацию.

Однако, от нераскрывшейся подушки неприятности бываютгораздо большие. Чаще всего причинами этого может стать заводской брак,непрофессиональная установка оборудования, а также неправильная эксплуатация.Стоит отметить, что зачастую с подобными проблемами сталкиваются владельцы авто,привезенных из-за границы. Там нередко покупателям подсовывают битые либоутопленные автомобили, которые на первый взгляд выглядят очень даже неплохо, нона самом деле они полны неисправностей.

Восстановление торпедо после срабатывания подушки безопасности

Ремонт панели приборов после аварии – одна из самых трудоемких работ в системе пассивной безопасности SRS. Чтобы заменить аэрбег и «зашить» торпедо, требуется снятие приборной панели полностью. Самое сложное в работе – восстановить внешний вид накладки со стороны пассажира – если пластик заклеить или обшить материалом неаккуратно, это будет заметно.

Восстановление панели после срабатывания подушек безопасности производится в следующей последовательности:

• от аккумулятора отсоединяется минусовая клемма;
• снимается бардачок;
• демонтируется приборный щиток;
• отворачиваются крепления каркаса панели приборов;
• демонтируется панель с полной ее разборкой.

При этом необходимо от торпедо отсоединить все провода, которые мешают снятию, вынуть из панели кнопки, дефлекторы и т. д. Полное восстановление торпеды с установкой новых аэрбегов обходится порой не в один десяток тысяч рублей, поэтому автовладельцам часто предлагается только восстановить обшивку, без ремонта и монтажа подушек безопасности. Но даже такая работа обходится недешево, многие хозяева автомашин стараются по возможности найти панель приборов б/у на авторазборках. Как правило, установка «бэушных» деталей обходится дешевле полного ремонта, к тому же родная панель смотрится натуральнее – если торпедо восстановлена, при внимательном рассмотрении все равно это заметно. Восстановлением панель приборов после ДТП занимаются ателье тюнинга, работа делится на несколько этапов:

• демонтаж торпедо;
• предварительная очистка и обработка приборной панели;
• заделка поврежденных мест с помощью специальных клеевых составов;
• изготовление выкроек из материала, выбранного заказчиком;
• монтаж чехлов на восстановленной панели приборов;
• установка торпедо, подключение электрики.

По желанию хозяина машины панель приборов украшается декоративными хромированными элементами или вставками из натурального дерева, монтируется дополнительная акустическая система. Тюнингованная панель выглядит очень эффектно, при этом скрываются все дефекты, которые имелись раньше на торпедо.

Как срабатывает подушка при ДТП?

Подушка безопасности срабатывает в момент столкновения с другим предметом или транспортным средством.

С учетом места удара срабатывают фронтальные или боковые airbag. Как только сила удара выше предельного уровня (задается программно), датчики удара направляют команду к блоку управления.

Последний собирает информацию, анализирует ее и решает — раскрывать подушки безопасности или нет. Описанные действия происходят за доли секунды.

С учетом анализа тяжести и типа аварии работает вся или только часть системы. Иногда достаточно срабатывания только натяжителей ремней безопасности или они работают в комплексе с подушками.

От управляющего блока подается команда на включение газогенератора конкретной подушки безопасности. При этом время срабатывания — 30-40 мс. За этот период газогенератор гарантирует раскрытие и наполнение подушки газом.

Как только airbag касается тела человека, она разрывается и спускается.

Срабатывают фронтальные airbag при выполнении ряда условий:

• Возгорание автомобиля;
• Повышение заданной силы удара при лобовом столкновении;
• Падение транспортного средства;
• Резкий наезд на стенку ямы, бордюр или край тротуара;
• Удар в торцевую часть автомобиля (косое лобовое столкновение);
• Жесткое падение на колеса после «прыжка».

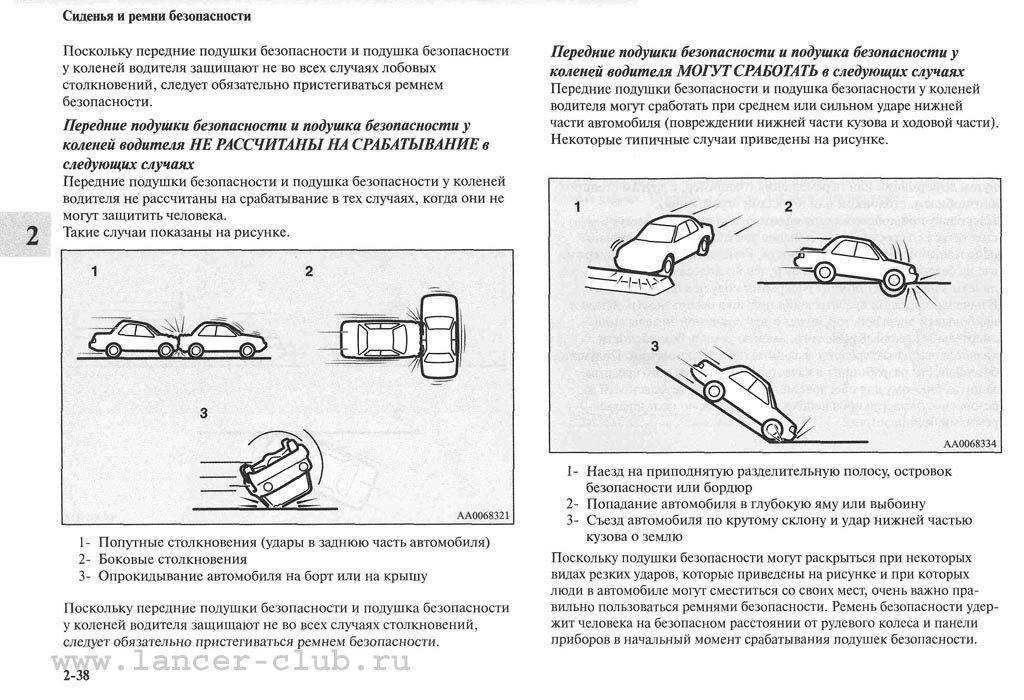

Стоит знать, что срабатывание фронтальных подушек не происходит в следующих случаях — при опрокидывании машины, боковом ударе или контакте сзади.

В программе автомобилей заложено, что перед открытием airbag анализируется скорость замедления машины и движения в момент столкновения, наличие подключенных ремней безопасности и так далее.

Автомобили без подушок безопасности,- самые опасные тех.средства.

Давно известный факт, благодаря появлению впервые в автомобилях подушек безопасности, в мире удалось сохранить миллионы человеческих жизней. Сегодня подушками безопасности оснащаются практически все новые современные автомобили. Но к нашему глубокому сожалению в нашей стране с этой проблемой дела обстоят не должным образом. Из-за старения автопарка по дорогам России по-прежнему продолжает ездить огромное количество застарелых транспортных средств, которые не оборудованны подушками безопасности. В результате этой причины тысячи автолюбителей и пассажиров каждый день подвергают свою  жизнь огромной опасности.

Насколько опасна авария в автомобиле который не оборудован подушками безопасности, можно убедиться по многочисленным фотографиям из сети Интернет, которые сделаны внутри салона старых автомобилей когда-то попавших в ДТП.

Можно только сожалеть, что именно в нашей стране на автодорогах продолжает эксплуатироваться большое количество старых подержанных транспортных средств. Подавляющее большинство всех этих автомобилей относится к автомобильным маркам отечественного производства, средний возраст которых составляет 9 — 11 лет. Это означает, что огромную часть автопарка страны составляют старые отечественные автомобили, которые, как мы уже знаем, не имеют подушек безопасности.

Это не секрет, что отечественные автопроизводители озаботились безопасностью своей продукции совсем недавно, если их сравнивать в этом плане со своими зарубежными коллегами, но на рынке как и прежде сегодня продаются новые отечественные автомобили основанные на тех же старых технологиях, которые не содержат в себе элементарных систем безопасности (в том числе и подушек). Это должно казаться странным в сравнении хотя-бы к тому, когда водителей элементарно штрафуют за не пристёгнутый ремень безопасности.

Тогда почему не штрафуют автопроизводителей, которые до настоящего времени продолжают выпускать небезопасные автомобили, которые не оснащены теми же подушками безопасности и другими системами защиты водителя и пассажиров при аварии? Хотя по нашему мнению такие автомобили в продажу допускать вообще нельзя.

Так что же получается, несмотря на то, что на дворе сегодня 21 век удивляющий всех своими инновационными технологиями, в нашей стране по дорогам по-прежнему продолжает ездить огромное количество «автомобилей-убийц» до которых сегодня никому нет дела.

Почему мы так называем нашу технику, т.е. — старые отечественные автомобили?

А все очень просто. Посмотрите пожалуйста видео ролик с краш-тестом, который вам наглядно продемонстрирует, насколько опасна машина без подушек безопасности. Далее в этом же ролике вы можете увидеть последствия аварии в автомобиле, оснащенном водительской подушкой безопасности. Вы убедитесь,- разница налицо.

Обратите внимание на то, как в краш-тесте, с машиной не оснащенной подушками безопасности манекен ударяется головой об рулевое колесо и о приборную панель. А теперь на случай с автомобилем, который оборудован подушками безопасности, как видим, манекен во время аварии ударяется головой об подушку безопасности. Вот в чем и разница.

Вот в чем и разница.

Считаем, что важность подушки безопасности в автомобиле ни у кого не вызовет сомнения

Что будет, если ты не пристегнулся

Бессмысленно говорить о низкой культуре эксплуатации автотранспорта, что, в частности, проявляется в тотальном нежелании водителей использовать по назначению ремни безопасности. А ведь подушка, на которую в таком случае безропотно уповают автомобилисты, разработана исключительно для действия в паре с этими самыми ремнями!

Все дело в том, что они первыми должны сократить до минимально возможного значения инерционную скорость движения человеческого тела перед его жесткой встречей с раскрывшейся подушкой. В противном случае скорости выстреливания эйрбега и свободного полета тела суммируются, в результате чего кости и мягкие ткани переносят просто немыслимую нагрузку.

Другими словами, человек, не пристегнутый ремнем, почти всегда становится жертвой травматизма и даже рискует погибнуть в ДТП средней тяжести, так и не успев что-нибудь понять в момент столкновения.

Стреляные подушки

Подушка безопасности – штука сугубо одноразовая. Если она выстрелила, то придется менять весь модуль вместе с мешком и блоком наполнения. Стоимость такого модуля обычно довольно высока. Например, на Ford Focus 2 модуль водительской подушки стоит около 21 000 рублей, а на Opel Astra H – и вовсе 44 000.

Фото: by alegri / 4freephotos.com

Поэтому совершенно не удивительно, что когда автомобиль продают после ДТП, то вместо подушек ставят внешние заглушки и перепрошивают блок управления таким образом, чтобы компьютерная диагностика не показывала ошибок. Достоверно установить, «стреляла» ли подушка, невозможно

Поэтому при покупке подержанного автомобиля уделяйте внимание другим признакам участия в аварии, таким как перекрашенные элементы кузова и ржавчина

Способы восстановления подушек безопасности

Какие же восстановительные работы потребуются? Все зависит от модели транспортного средства и количества подушек. Если речь идет о машине среднего и высшего ценового сегмента, то там может быть больше десятка подушек: фронтальные, боковые, коленные, потолочные. Проблема усугубляется еще и тем, что производители выпускают цельный модуль, не подлежащий восстановлению после выстрела.

Работы будут включать в себя:

• реставрацию или замену накладок руля, торпедо, боковых накладок;
• замену или ремонт натяжителей ремней безопасности;
• ремонт сидений, потолков, панели приборов и пр.

Обязательно также понадобится перепрошивка блока SRS, в памяти которого сохранится информация о столкновении и срабатывании. Если проблему не устранить, на панели постоянно будет выдавать ошибку SRS.

Если обратиться непосредственно к дилеру, вам предложат полную замену модулей AirBag со всей их начинкой, а также блока управления. Но удовольствие это не из дешевых. Рулевая накладка на Audi A6, к примеру, обойдется в Москве примерно в 15-20 тысяч, а блок — до 35 тысяч. Если же подушек больше десятка, то и расходы будут соответствующими. Но при этом вы можете быть на 100 процентов уверенными, что система в случае опасности сработает мгновенно без осечки.

Второй вариант — покупка модулей с пиропатронами на авторазборках. Если он ни разу не раскрывался, то вполне пригоден для использования. Однако, чтобы установить модуль, потребуется перепрошивка блока управления. Но эта услуга обойдется значительно дешевле — примерно в 2-3 тысячи рублей. Проблема заключается в том, что подобрать модуль нужной модели не всегда удается. Если выбираете этот метод, работать нужно с хорошо зарекомендовавшими себя фирмами. Иначе высок риск, что вам подсунут нерабочую или поврежденную систему.

Третий вариант самый дешевый — установка обманки. Полости, где должны быть пиропатроны, попросту заполняют ватой или монтажной пеной. Весь же «ремонт» сводится к отключению блока SRS, установке обманки вместо лампочки Crash сигнала, и косметической замене поломанных накладок на торпеде или руле. Не нужно говорить о том, что в случае аварии вы будете совершенно беззащитны. Правда, если человек передвигается на низких скоростях, соблюдает правила дорожного движения, пристегивается ремнем, то и такой способ реставрации имеет свои плюсы — максимальная экономия на восстановлении подушек безопасности.

Нужно также отметить, что ремонт подушек безопасности, установку модулей и блоков управления можно доверять лишь профессионалам. Если же пытаетесь сделать это самостоятельно, выстрелившая случайно подушка наполняется газом на огромной скорости, что может привести к серьезному травматизму. Во время ее установки необходимо отключить минусовую клемму аккумулятора, чтобы пиропатрон не сработал.

Что делать со сработанными ремнями безопасности?

Вместе с подушкой безопасности часто срабатывает пиропатрон ремней. Здесь варианта два — обратиться к специалистам или сделать работу собственноручно.

Во втором случае последовательность, следующая:

Выдвигайте переднее сидение вперед до предела;
Выкручивайте глухой край ремня от кузовной части;
Разбирайте нижний край стоечной обшивки (там находится механизм);
Подковыривайте заглушку на механизме регулировки;
Демонтируйте обшивку стойки, чтобы уточнить уровень износа;
Осторожно выкручивайте ремень и отбрасывайте его от регулятора;
Демонтируйте устройство и отбрасывайте разъемы системы;
Снимайте крышку и стопорный узел;
Под пластиной из стали расположен механизм с возвратной пружиной. Последняя при работе пиропатрона срабатывает, соскакивает со своего места и фиксирует ремень;
Сжимайте пружины и ставьте все на место.

Зачем нужно перепрошивать блок управления SRS

В блоке управления подушками безопасности зашита специальная программа, при срабатывании датчика удара она изменяется. Если полностью восстановить систему пассивной безопасности, а блок управление SRS при этом не трогать, на панели приборов будет загораться индикатор, свидетельствующий об ошибке ПБ, и в случае ДТП аэрбеги не сработают. Перепрошивают ЭБУ во многих специализированных автосервисах, но следует учесть, что не все блоки подлежат восстановлению. При перепрошивке сбрасываются данные, производится их возврат в исходное состояние.

На многих машинах блок SRS находится под панелью приборов, рядом с рычагом КПП. Обычно он закрывается пластмассовой панелью, снять ЭБУ очень просто, это можно сделать самостоятельно. На Infiniti FX блок управления подушками безопасности демонтируется следующим образом:

• снимается тоннель рычага КПП;
• отсоединяются два разъема, идущие к блоку;
• отворачиваются болты крепления корпуса ЭБУ.

Сборка производится в обратной последовательности.

Как восстановить торпедо после вылета подушки

Чтобы вернуть салону прежний вид, эту операцию водители спешат провести в первую очередь. Некоторые идут по пути косметического ремонта панели, другие меняют торпедо полностью.

Но в любом из двух вариантов сделайте следующее:

1. Отключите аккумулятор авто.
2. Снимите бардачок.
3. Демонтируйте доску приборов.
4. Открутите крепежи каркаса торпедо.
5. Снимите панель целиком и разберите ее.

Особое внимание уделите проводам: запомните, в каком порядке вы их отключали, чтобы не ошибиться при сборке. Как восстановить подушку безопасности

Как восстановить подушку безопасности

Если вы не ставите новую панель, реставрацию после демонтажа проводите по плану:

1. Очистите и подготовьте деталь.
2. Заделайте трещины и разрывы шпатлевкой и клеем.
3. Изготовьте выкройку и вырежьте по ней обшивку.
4. Установите чехол панели и всю деталь на место.

На последнем этапе подключите проводку.

Как это работает

Основная задача «эирбэга» — в доли секунды замедлить движение человека, не допустив его удара об руль, торпедо, стойки и другие детали автомобиля (в зависимости от того, где находится подушка и в какую часть автомобиля пришелся удар извне). При кажущейся элементарности конструкции, подушка безопасности — плод многих лет инженерных поисков. Причем, большинство компаний продолжают эксперименты в этой области и время от времени внедряют свои новации в серийное производство. Здесь же мы кратко рассмотрим самый распространенный, классический принцип работы подушки безопасности. Упрощенно ее можно разделить на три составляющие:

• сама подушка из тонкой нейлоновой ткани, аккуратно упакованная в руль, торпедо, дверь или даже сиденье;
• датчик, дающий сигнал о необходимости активировать подушку;
• система наполнения подушки газом.

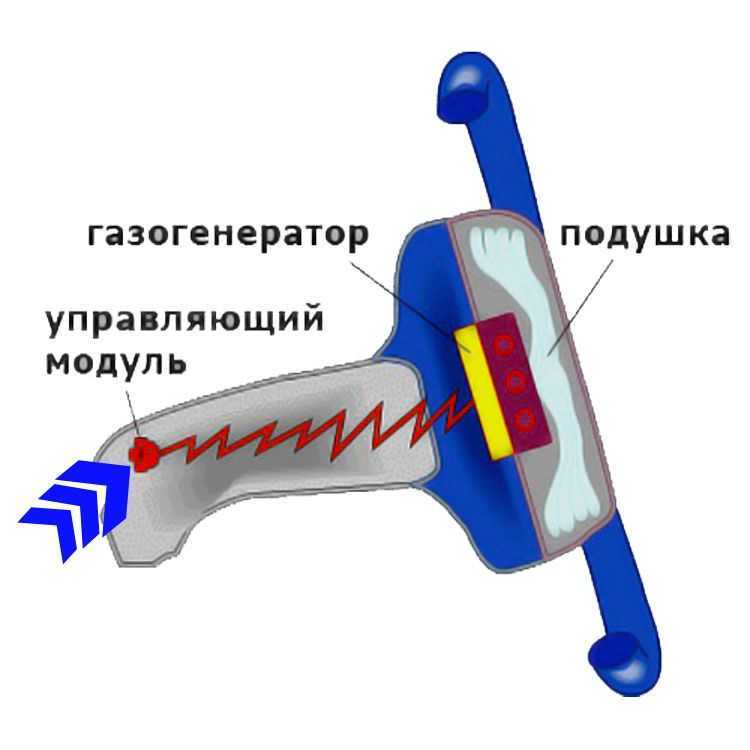

Упрощенная схема работы подушки безопасности

Как только датчик получает сигнал о столкновении, а оно должно быть как минимум эквивалентно удару о кирпичную стену на скорости от 16 до 24 км/час, система наполнения пневмоподушки смешивает азид натрия и нитрата калия, в результате чего выделяется газ, который взрывом надувает подушку безопасности. Впрочем, в максимально надутом состоянии она остается лишь пару мгновений. Газ быстро рассеивается через крошечные отверстия в камере, сдувая подушку, чтобы пассажир мог двигаться.

Знаете ли Вы, что……порошок, высыпающийся из подушки безопасности после ее срабатывания – не что иное, как кукурузный крахмал или тальк, который производители используют для сохранения эластичности ткани.

Современные подушки безопасности, как правило, оснащены еще и блоком диагностики, который следит за состоянием всей системы. Если электроника обнаружит проблему, она оповестит об этом водителя. Но и это еще не все. Самая большая польза от большинства блоков диагностики в том, что они оснащены устройствами, способными привести подушку безопасности в действие в том случае, если основной аккумулятор автомобиля будет выведен из строя в момент аварии.

В качестве альтернативы описанному выше механизму работы подушки безопасности, можно, например, привести разработку компании Honda, которая внедрила в свои автомобили технологию i-SRS. Суть ее в том, что подушка раскрывается не мгновенно, а поэтапно — форма «эирбэга» после взрыва пиропатрона задается вспарыванием спиральных швов, подобных страховочным лентам альпинистов. Есть и другие, не менее интересные решения, но заострять на них внимания мы не будем, поскольку основная тема нашего сегодняшнего разговора несколько иная.

Знаете ли Вы, что……первый образец подушки безопасности в серийном автомобиле (Oldsmobile Toronado) был представлен в 1972 году, однако популярность “эирбэги” приобрели только в 90-х годах прошлого столетия.

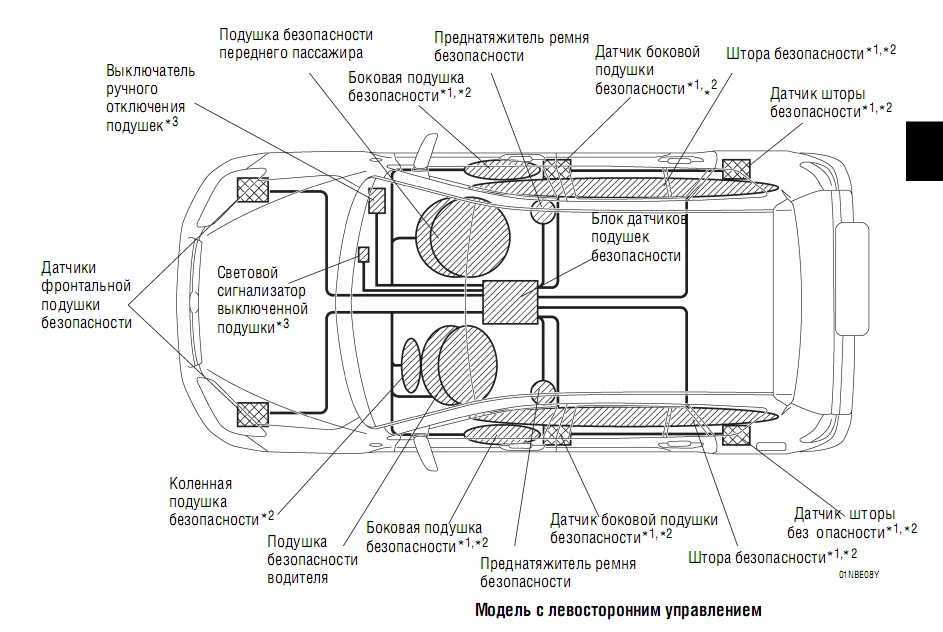

Где находятся подушки безопасности в автомобиле и как они устроены

Перед тем как проверить наличие и состояние устройств защиты в конкретной машине, нужно выяснить их месторасположение. В зависимости от марки и модели автомобиля их конструкция и количество могут различаться, но в абсолютном большинстве машин можно выделить основные места установки. Наиболее часто устанавливаемое устройство защиты находится в руле — оно предназначается для водителя. В недорогих комплектациях она также может являться единственной. Другое распространённое месторасположение — верхняя часть торпедо, для пассажира на переднем сидении. Эти два устройства объединяются в классификацию «фронтальные».

Далее идут варианты расположения, которые встречаются в более дорогих либо современных автомобилях. К ним относятся боковые подушки безопасности, расположенные справа и слева в салоне — они называются боковыми. Их функция заключается в снижении риска получения травмы таза, брюшной полости и грудной клетки при столкновении. Такой тип защиты обычно устанавливается в спинках передних сидений либо сбоку, со стороны двери.

Следующий тип подушек безопасности — шторки. Они предназначены для защиты головы при ударе сбоку. Впервые появились в конце прошлого века. В зависимости от производителя головные устройства (или «шторки безопасности») устанавливаются между стойками в передней и задней части крыши.

Коленные подушки безопасности — система, которая снижает или исключает повреждения ног водителя и переднего пассажира. Они устанавливаются в нижней части торпедо — под рулём и «бардачком» соответственно.

В наиболее продвинутых автомобилях также можно встретить центральные подушки безопасности. Они могут располагаться в одном из подлокотников переднего ряда сидений, а также в средней части заднего. Назначение этой системы — снижение последствий вторичных повреждений.

Для того чтобы найти системы защиты в конкретном автомобиле, нужно осмотреть распространённые места установки. В них должна быть пометка Airbag или SRS — это запатентованные технологии, которыми обозначаются подушки безопасности. Наиболее отчётливо заметна эта надпись на руле. Именно эту систему рекомендуется осматривать в первую очередь. Открутив крышку, нужно проверить наличие системы и целостность проводки, а также состояние пиропатрона.

Подушки безопасности состоят из нескольких элементов:

• система управления, которая передаёт сигнал при столкновении и провоцирует раскрытие;
• эластичная оболочка (чаще всего нейлоновая), которая наполняется газом или воздухом;
• система газогенератора, которая представляет собой пиропатрон и заряд для него, обеспечивающие быстрое раскрытие.

Системы защиты делятся на 2 вида в зависимости от газогенератора. Первые наполняются воздухом, вторые — специальным газом. Чаще всего это азот или аргон. Существуют и гибридные системы. Раскрытие происходит благодаря реакции воспламенённого топлива — нитрата калия, азида натрия или диоксида кремния.

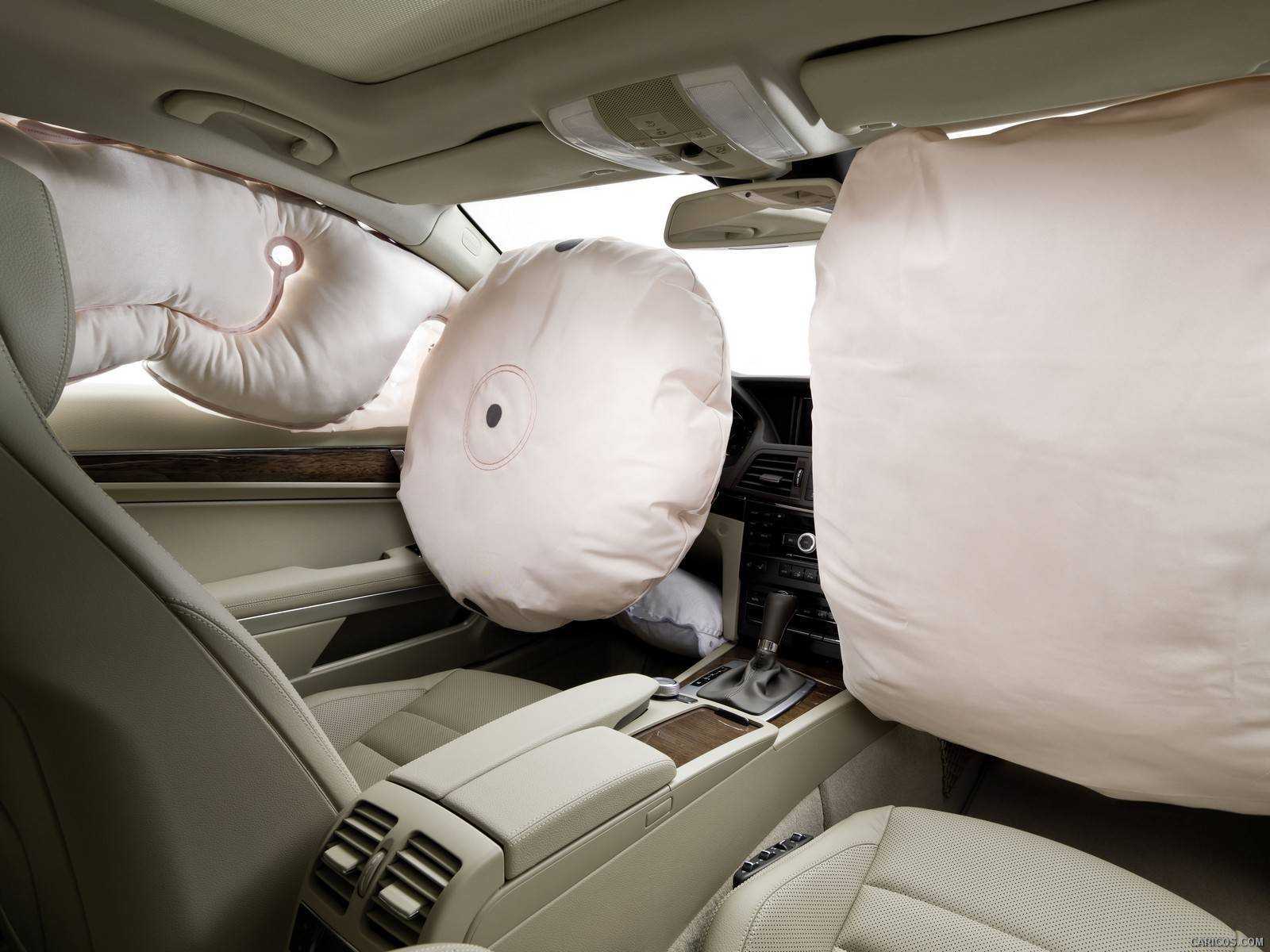

Подушки безопасности являются одноразовыми устройствами. После срабатывания они сдуваются и разрываются, нуждаясь в замене. Именно поэтому необходимо контролировать их состояние в подержанной машине.
